| Tipo di prodotto | Cassa attiva subwoofer (subwoofer attivo) |
| Marca | Monacor |
| Modello | ESUB8FWS |
| Altoparlante | 20 cm (8 pollici) |
| Potenza RMS | 50 W |
| Potenza massima | 90 W |
| Banda passante | 30 – 250 Hz |
| Pressione sonora massima | 105 dB |
| Filtro passa-basso | 50 – 250 Hz, 12 dB/ottava |
| Ingressi linea (LINE IN) | RCA stereo, sensibilità 185 mV, impedenza 9 kΩ |
| Ingressi altoparlante (HIGH LEVEL IN) | Morsetti a vite con presa banano 4 mm, sensibilità 4 V, impedenza 480 Ω |
| Uscite | LINE OUT (RCA), HIGH LEVEL OUT (morsetti a vite) |
| Alimentazione | 230 V / 50 Hz |
| Consumo elettrico massimo | 152 VA |
| Consumo in standby | 0,8 VA |
| Temperatura di funzionamento | 0 – 40 °C |
| Dimensioni (L × H × P) | 300 × 330 × 340 mm |
| Peso | 9,8 kg |
| Impostazioni | Volume, Crossover, Fase, Modalità standby automatico |
| Pulizia | Panno asciutto e morbido, senza prodotti chimici né acqua |
| Utilizzo | Solo per interni |
Domande frequenti - ESUB8FWS Monacor
Domande degli utenti su ESUB8FWS Monacor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Subwoofer in formato PDF gratuitamente! Trova il tuo manuale ESUB8FWS - Monacor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ESUB8FWS del marchio Monacor.

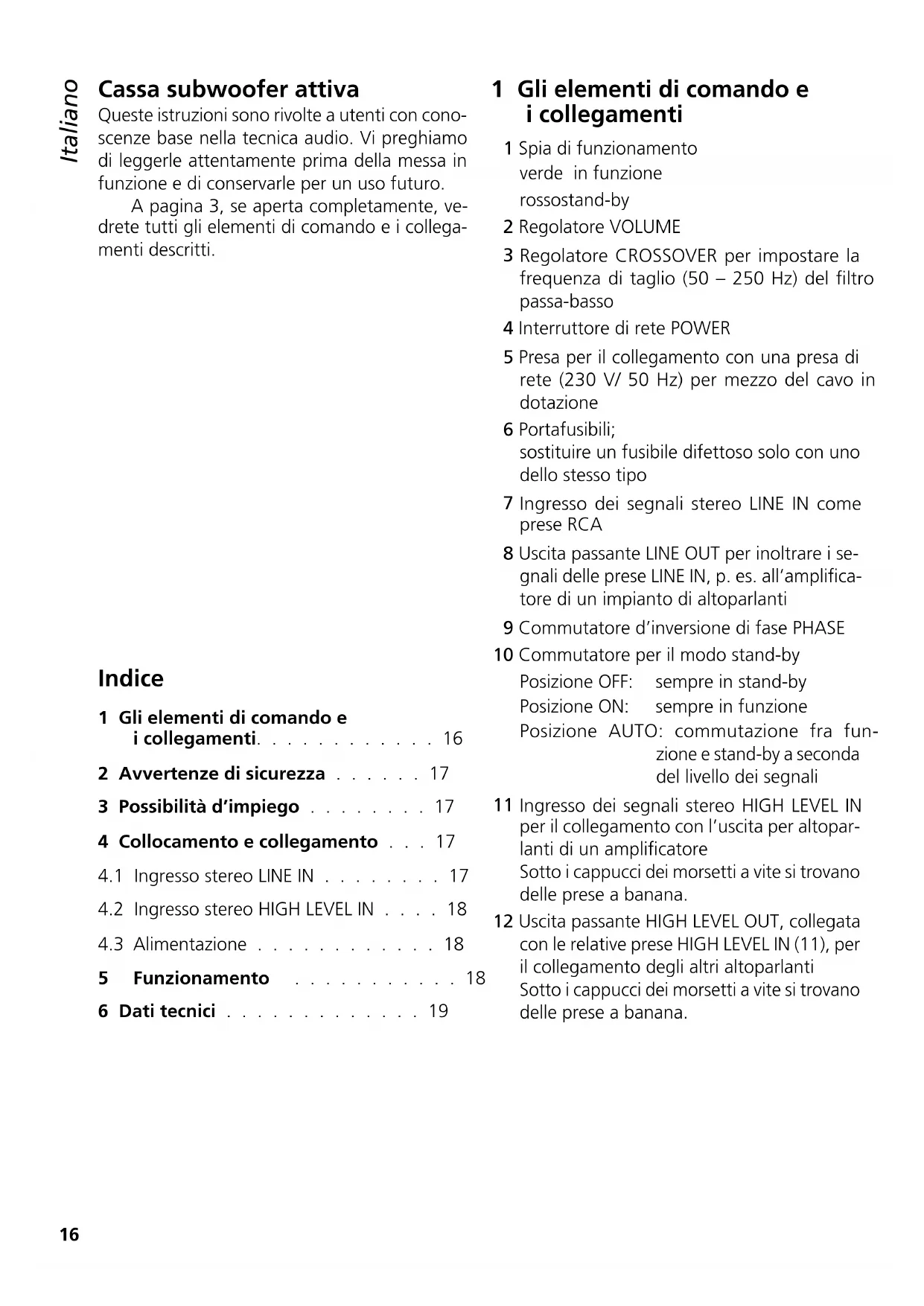

MANUALE UTENTE ESUB8FWS Monacor
Cassa subwoofer attiva
Queste istruzioni sono rivolte a utenti con conoscenze base nella tecnica audio. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro.
A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e i collegamenti descritti.
Indice
1 Gli elementi di comando e i collegamenti. 16
2 Avvertenze di sicurezza ..... 17
3 Possibilità d'impiego ..... 17
4 Collocamento e collegamento . . . 17
4.1 Ingresso stereo LINE IN ..... 17
4.2 Ingresso stereo HIGH LEVEL IN . . . . 18
4.3 Alimentazione ..... 18
5 Funzionamento 18
6 Dati tecnici 19
1 Gli elementi di comando e i collegamenti
1 Spia di funzionamento verde in funzione rossostand-by
2 Regolatore VOLUME
3 Regolatore CROSSOVER per impostare la frequenza di taglio (50 - 250 Hz) del filtro passa-basso
4 Interruttore di rete POWER
5 Presa per il collegamento con una presa di rete (230 V/ 50 Hz) per mezzo del cavo in dotazione
6 Portafusibili; sostituire un fusibile difettoso solo con uno dello stesso tipo
7 Ingresso dei segnali stereo LINE IN come prese RCA
8 Uscita passante LINE OUT per inoltrare i segnali delle prese LINE IN, p. es. all'amplificatore di un impianto di altoparlanti
9 Commutatore d'inversione di fase PHASE
10 Commutatore per il modo stand-by Posizione OFF: sempre in stand-by Posizione ON: sempre in funzione Posizione AUTO: commutazione fra fun- zione e stand-by a seconda del livello dei segnali
11 Ingresso dei segnali stereo HIGH LEVEL IN per il collegamento con l'uscita per altoparlanti di un amplificatore Sotto i cappucci dei morsetti a vite si trovano delle prese a banana.
12 Uscita passante HIGH LEVEL OUT, collegata con le relative prese HIGH LEVEL IN (11), per il collegamento degli altri altoparlanti Sotto i cappucci dei morsetti a vite si trovano delle prese a banana.
2 Avvertenze di sicurezza
L'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla CE
AVVERTIMENTO

L'apparecchio funziona con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno! La manipolazione scorretta può provocare una scarica elettrica pericolosa.
- Usare l'apparecchio solo all'interno di locali e proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
- Non depositare sull'apparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.
- Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno dell'apparecchio. Non coprire l'apertura d'aerazione (apertura bassreflex).
- Non mettere in funzione l'apparecchio e staccare subito la spina rete se:
- l'apparecchio o il cavo rete presentano dei danni visibili;
- dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
- l'apparecchio non funziona correttamente. Per la riparazione rivolgersi sempre ad un'officina competente.
- Staccare il cavo rete afferrando la spina, senza tirare il cavo.
- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso prodotti chimici o acqua.
- Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.
3 Possibilità d'impiego
Questo subwoofer attivo compatto serve come integrazione per frequenze basse in impianti di altoparlanti nei settore hifi, home-cinema e home-recording. È equipaggiato con un woofer di 20 cm (8"), e il suo amplificatore ha una potenza di picco di 90 W.
Il subwoofer possiede un filtro passa-basso regolabile, un regolatore del volume, una commutazione d'inversione di fase attivabile e stand-by automatico.
Sono presenti due ingressi stereo (ognuno con uscita passante): un ingresso per il collegamento con un'uscita con livello Line e un ingresso per il collegamento con un'uscita per altoparlanti.
4 Collocamento e collegamento
Collocare il subwoofer su un fondo piano. L'esatta posizione nel centro fra gli altoparlanti stereo non è decisiva con il subwoofer dato che non è possibile localizzare con esattezza le basse frequenze che riproduce. Ma non posizionarlo troppo vicino a pareti o in angoli perché questo fatto falsificherebbe la risposta in frequenza e ostacolerebbe la dissipazione del calore prodotto dall'amplificatore. Anche l'apertura bassreflex sul retro non deve essere coperta.
Prima di collegare il subwoofer o di modificare i collegamenti esistenti, spegnere il subwoofer e gli apparecchi da collegare.
Collegare una fonte di segnali con il subwoofer utilizzando una delle due possibilità di collegamento descritte nei capitoli 4.1 e 4.2.
4.1 Ingresso stereo LINE IN
Se è presente un'uscita stereo con livello Line (p. es. uscita di un preamplificatore o mixer), collegarla con l'ingresso LINE IN (7) del subwoofer. Dai due canali stereo si genera internamente un segnale mono per il subwoofer.
Se le uscite del preamplificatore o mixer sono già occupate dal collegamento dell'impianto esistente di altoparlanti, si può usare un adattatore per raddoppiare le uscite del segnale audio (p. es. ACA-120 di MONACOR).
In alternativa si può usare anche l'uscita passante LINE OUT (8) per dividere il segnale d'uscita: Portare il segnale d'uscita dal preamplificatore / mixer sull'ingresso LINE IN (7) e inoltrarlo tramite l'uscita LINE OUT verso l'impianto di altoparlanti.
4.2 Ingresso stereo HIGH LEVEL IN
Se non è disponibile nessun'uscita con livello Line, collegare i contatti HIGH LEVEL IN (11) con l'uscita per altoparlanti dell'amplificatore (LEFT = canale sinistro, RIGHT = canale destro). Rispettare la polarità dei contatti. Prima del collegamento spegnere assolutamente l'amplificatore e fare attenzione che i terminali dei cavi ai morsetti a vite non siano deisolati troppo con sporgenza di fili spelati (pericolo di contatto e di cortocircuito). Le prese d'uscita HIGH LEVEL OUT (12) sono collegate direttamente con le relative prese HIGH LEVEL IN.
Sotto i cappucci dei morsetti a vite si trovano delle prese a banana.
AVVERTIMENTO

Se è collegato un amplificatore con i contatti HIGH LEVEL IN (11), tutte le prese banana non occupate devono essere coperte con i cappucci. Altrimenti, toccando i contatti, esiste il pericolo di una scarica elettrica.
4.3 Alimentazione
Collegare la presa (5) con una presa di rete (230 V/ 50 Hz) per mezzo del cavo in dotazione.
5 Funzionamento
AVVERTIMENTOMai tenere molto alto il volume

dell'impianto audio. A lungo andare, il volume eccessivo può procurare danni all'udito! L'orecchio si abitua agli alti volumi e dopo un certo tempo non se ne rende più conto. Perciò non aumentare il volume successivamente.
Nota: Per escludere rumori di commutazione, accendere il subwoofer sempre dopo gli apparecchi collegati, e dopo l'uso spegnerlo per primo.
1) Portare il regolatore VOLUME (2) per il momento su MIN (arresto a sinistra) e accendere il subwoofer con l'interruttore POWER (4). Si accende il LED (1).
2) Con il commutatore (10) attivare o disattivare lo stand-by automatico.
Posizione "AUTO":
Lo stand-by automatico è attivo. Il subwoofer si accende automaticamente quando è presente un segnale d'ingresso. Allora, la spia di funzionamento (1) è accesa di colore verde. Se il livello del segnale cade per alcuni minuti sotto un determinato valore, il subwoofer ritorna nel modo di stand-by: la spia di funzionamento prende il colore rosso.
Posizione "ON":
Lo stand-by automatico è disattivato. Dopo l'accensione, il subwoofer è sempre in funzione. La spia di funzionamento (1) è verde.
Posizione "OFF":
Il subwoofer è sempre in stand-by. La spia di funzionamento (1) è rossa. In questo modo si può attivare immediatamente lo stand-by, p. es. per testare la soglia d'inserimento nella posizione "AUTO".
3) Riprodurre p. es. della musica per mezzo dell'impianto esistente di altoparlanti e aggiungere la parte di frequenze basse per mezzo del regolatore VOLUME (2). Aprire il regolatore solo al punto da non aver delle distorsioni del suono.
4) Con il regolatore CROSSOVER (3) impostare la frequenza di taglio del filtro passa-basso così che il subwoofer integri in modo ottimale la banda passante degli altri altoparlanti.
Se necessario, correggere il bilanciamento del volume con il regolatore VOLUME (2).
5) In caso di distanze differenti degli altoparlanti dall'ascoltatore, si possono manifestare delle cancellazioni di fasi (determinate frequenze diventano più deboli). Per compensare questo effetto, con il commutatore PHASE (9) è possibile invertire la fase del segnale del subwoofer.
Con delle prove pratiche si può comprendere con quale posizione del commutatore si ottiene la migliore riproduzione dei bassi al posto dell'ascoltatore. Se necessario, correggere successivamente il bilanciamento del volume con il regolatore VOLUME (2).
6) Se lo stand-by automatico è disattivato (☐ punto 2), dopo l'uso spegnere il subwoofer con l'interruttore POWER (4).
In ogni caso è consigliabile spegnere il subwoofer quando non è usato per un certo periodo per evitare consumi inutili di energia elettrica.
6 Dati tecnici
Banda passante : ..... 30–250 Hz
Potenza dell'amplificatore
Potenza RMS: ..... 50W
Potenza max. ..... 90W
Sensibilità
dell'altoparlante: ..... 87 dB (1 W/1 m)
Pressione sonora max.: . . 105 dB
Filtro passa-basso: ..... 50–250 Hz, 12 dB/ott.
Ingressi (sensibilità, impedenza, contatto)
LINE IN: 185 mV, 9 kΩ, RCA
HIGH LEVEL IN: .....4V, 480Ω, morsetto a vite con presa a banana 4 mm
Alimentazione: ..... 230 V/50 Hz
Potenza assorbita: ..... max. 152 VA
Stand-by: 0,8 VA
Temperatura d'esercizio: . 0–40°C
Dimensioni (l × h × p): .300 × 330 × 340 mm
Peso: 9,8 kg
Con riserva di modifiche tecniche.
