Merk	TOP CRAFT
Model	GTMS01
Producttype	Vochtmeter
Voeding	1 blokbatterij 9V (6F22/6LR61)
Display	LCD
Meetbereiken	Hout: 7,3% tot 93,7%; Bouwmaterialen: 0,0% tot 22,9%
Nauwkeurigheid	± 2%
Resolutie	0,1%
Bescherming	IP20 (beschermd tegen waterspatten)
Omgevingscondities	Temperatuur: -10°C tot +50°C, Relatieve luchtvochtigheid max 85%
Belangrijkste functies	Meting van het absolute vochtgehalte van hout en bouwmaterialen; selectie van 7 materialen; waarde vasthoudfunctie (KEEP)
Veiligheid	Scherpe sonde – buiten bereik van kinderen houden; Batterijen niet kortsluiten
Reiniging	Afvegen met een zachte, droge doek; dop na reiniging terugplaatsen
Meegeleverde accessoires	9V-batterij, gebruiksaanwijzing met garantiekaart
Garantie	3 jaar vanaf aankoopdatum

Veelgestelde vragen - GTMS01 TOP CRAFT

Hoe meet ik het vochtgehalte van hout met de GTMS01 ?

Verwijder de dop, schakel het apparaat in met de ON/OFF-toets, selecteer het materiaal met MODE (bijv. 1 voor berken, spar), druk de sonde in het hout en lees het percentage op het scherm. Voor brandhout, splijt het blok en meet langs de gespleten zijde, loodrecht op de vezels.

Welke materialen kan ik meten met dit apparaat ?

Het apparaat kan 7 soorten materialen meten: 1) Berken, spar, lariks, kers, walnoot; 2) Eik, den, esdoorn, es, douglas, meranti; 3) Cement, beton; 4) Anhydrietvloer; 5) Cementmortel; 6) Kalkmortel, pleisterwerk; 7) Baksteen.

Hoe vervang ik de batterij van de GTMS01 ?

Wanneer de waarschuwing voor lege batterij verschijnt, schuif de onderkant van het apparaat naar de zijkant, verwijder de oude batterij en sluit een nieuwe 9V-blokbatterij (type 6F22/6LR61) aan met inachtneming van de polariteit (+/-). Plaats de onderkant terug.

Wat betekenen de meldingen LO of HI op het scherm ?

Deze meldingen geven aan dat het gemeten vochtgehalte buiten het meetbereik van het apparaat voor het geselecteerde materiaal ligt. Controleer of u het juiste materiaal hebt gekozen en meet op een andere plaats.

Hoe zorg ik voor nauwkeurige metingen ?

Zorg ervoor dat beide punten van de sonde goed contact maken met het materiaal. Bij ruwe oppervlakken meer kracht uitoefenen. Veeg waterdruppels weg. Neem meerdere metingen op verschillende plaatsen en bereken het gemiddelde. Meet niet op scheuren, knopen of gaten.

Kan ik het apparaat gebruiken voor nat of vochtig hout ?

Het apparaat kan hoge vochtgehaltes meten (tot 93,7% voor sommige houtsoorten), maar het wordt aangeraden overtollig water op het oppervlak weg te vegen voordat u meet. De geleidbaarheid kan worden beïnvloed door zout water.

Hoe reinig ik de GTMS01 ?

Veeg het apparaat af met een zachte, licht vochtige doek. Reinig de sonde met een droge doek. Plaats de dop alleen terug wanneer de sonde droog is. Gebruik geen schurende middelen.

Wat is de garantie van de GTMS01 ?

De garantie is 3 jaar vanaf aankoopdatum. Deze dekt fabricagefouten, maar niet schade door oneigenlijk gebruik, normale slijtage of een ongeval. Bewaar het aankoopbewijs en de garantiekaart.

Kan het apparaat door kinderen worden gebruikt ?

Nee, het apparaat is niet geschikt voor kinderen of personen met verminderde capaciteiten zonder toezicht. De sonde is scherp en vormt een risico op letsel. Batterijen kunnen exploderen bij verkeerd gebruik.

Hoe moet ik het apparaat aan het einde van zijn levensduur weggooien ?

Gooi het apparaat niet bij het huishoudelijk afval. Verwijder de batterij en breng het apparaat naar een geschikt inzamelpunt. De gebruikte batterij moet apart worden afgevoerd volgens de lokale voorschriften.

GEBRUIKSAANWIJZING GTMS01 TOP CRAFT

Conformiteitsverklaring 6

Werkingswijze 6

Onderdelen + bedieningselementen 7

Batterij inleggen 8

Tips en aanwijzingen om op de juiste manier en nauwkeurig te meten ..... 8

Vochtigheid meten 9

Meetbereiken 11

Na de meting 12

Batterij vervangen 12

Reinigen 12

Storing en remedie 13

Technische specificaties 13

Afvoer 14

Garantie-voorwaarden 39

Garantiebewijs 43

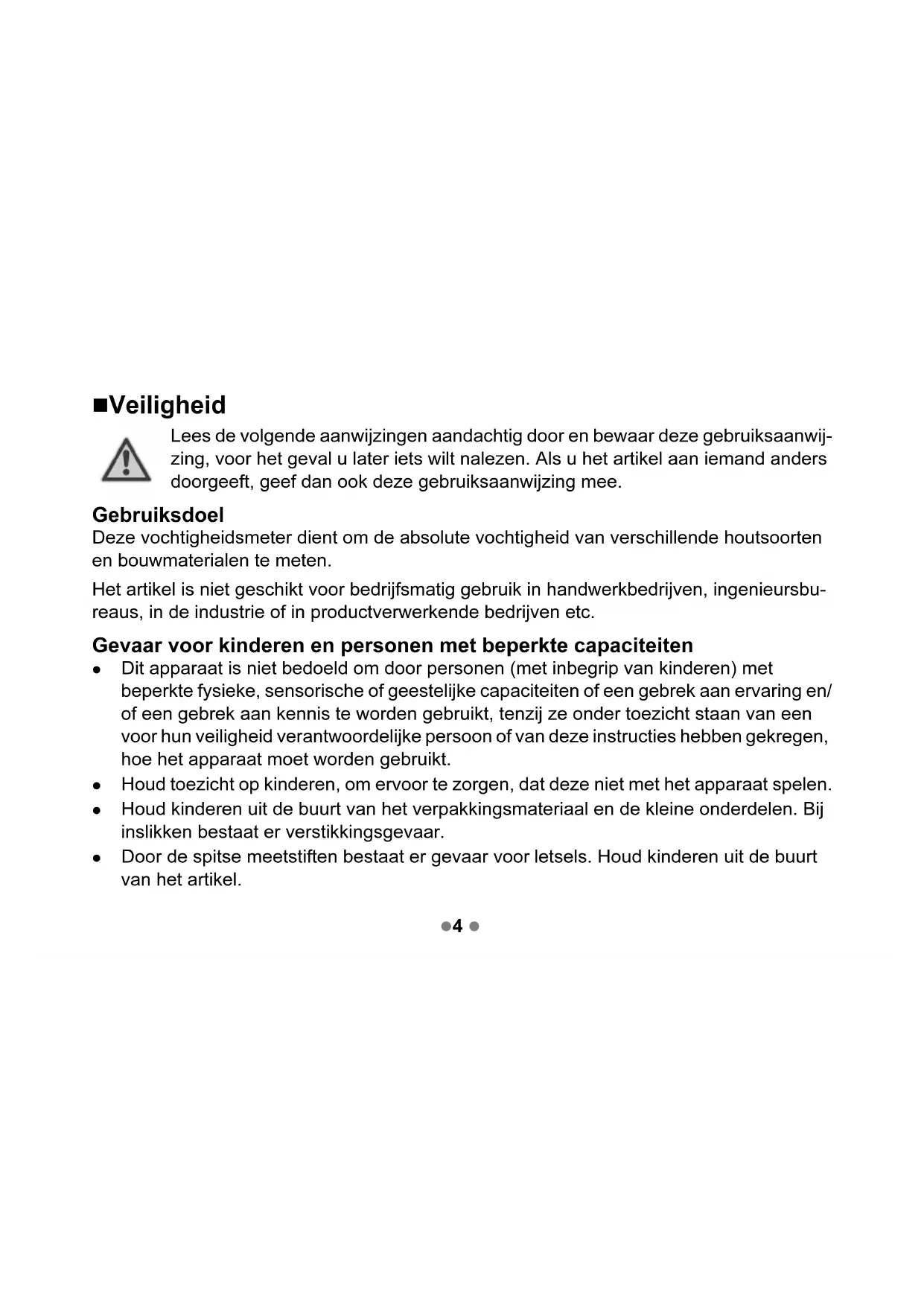

■Veiligheid

Lees de volgende aanwijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval u later iets wilt nalezen. Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee.

Gebruiksdoel

Deze vochtigheidsmeter dient om de absolute vochtigheid van verschillende houtsoorten en bouwmaterialen te meten.

Het artikel is niet geschikt voor bedrijfsmatig gebruik in handwerkbedrijven, ingenieursbureaus, in de industrie of in productverwerkende bedrijven etc.

Gevaar voor kinderen en personen met beperkte capaciteiten

• Dit apparaat is niet bedoeld om door personen (met inbegrip van kinderen) met beperkte fysieke, sensorische of geestelijke capaciteiten of een gebrek aan ervaring en/of een gebrek aan kennis te worden gebruikt, tenzij ze onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon of van deze instructies hebben gekregen, hoe het apparaat moet worden gebruikt.
• Houd toezicht op kinderen, om ervoor te zorgen, dat deze niet met het apparaat spelen.
• Houd kinderen uit de buurt van het verpakkingsmateriaal en de kleine onderdelen. Bij inslikken bestaat er verstikkingsgevaar.
• Door de spitse meetstiften bestaat er gevaar voor letsels. Houd kinderen uit de buurt van het artikel.

Gevaar voor letsels

• Let op: explosiegevaar bij ondeskundige omgang met batterijen. Batterijen mogen niet worden opgeladen, niet met andere middelen worden gereactiveerd, niet uit elkaar worden genomen, niet in het vuur worden gegooid of worden kortgesloten.
• Wees voorzichtig, als u het artikel gebruikt. De uiteinden van de meetstiften zijn spits. Zet de beschermkap steeds weer direct op de vochtigheidsmeter nadat u hebt gemeten.
• Vermijd contact met de huid, ogen en slijmvliezen. Bij contact met batterijzuur moet u de betreffende plaatsen onmiddellijk met overvloedig schoon water afspoelen en onmiddellijk een arts raadplegen.

Let op - Materiële schade

• Bescherm het artikel tegen stof, stoten, extreme temperaturen en directe zonnestraling.
• Het artikel is tegen spatwater beschermd, maar mag niet worden blootgesteld aan directe vochtigheid (bijv. regen).
• Neem de batterij eruit, als deze verbruikt is of als u het artikel langere tijd niet gebruikt. Zo vermijdt u schades, die door leeglopen kunnen ontstaan.
• Stel de batterij niet bloot aan buitengewone omstandigheden, door deze bijv. op radiatoren of onder directe zonnestraling te bewaren. Verhoogd leeglooprisico!
• Reinig batterij- en apparaatcontacten zo nodig voordat u de batterij erin legt.
• Breng ook geen veranderingen aan aan het apparaat. Laat reparaties alleen door een vakwerkplaats uitvoeren en houd u aan de garantievoorwaarden.

- Gebruik in geen geval harde, krassende of schurende reinigingsmiddelen of dergelijke, om de vochtigheidsmeter te reinigen. Hierbij zouden de oppervlakken kunnen worden bekrast.

■Conformiteitsverklaring

De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd. De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de.

■Werkingswijze

Dit meetinstrument functioneert op basis van de meting van het elektrische geleidingsvermogen. Als de meetstift in het te testen materiaal wordt gestoken, loopt er een zwakke stroom. Het apparaat bepaalt daaruit de relatieve vochtigheid en toont deze als procentuele waarde.

Belangrijk is het hierbij, dat u voordat u meet het te meten materiaal hebt ingesteld, anders geeft het apparaat verkeerde resultaten.

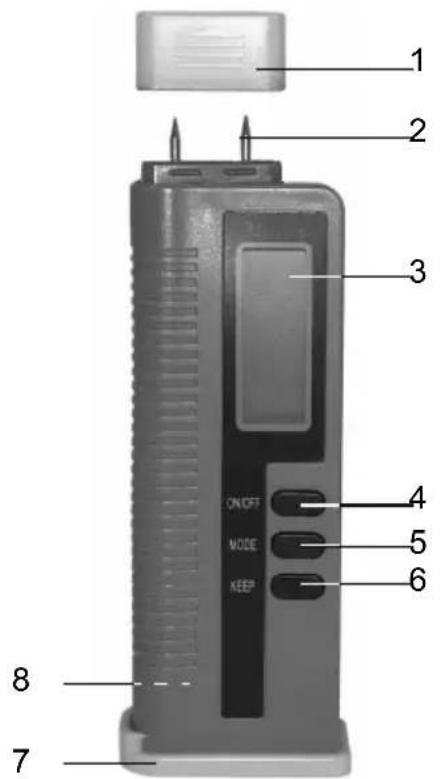

■Onderdelen + bedieningselementen

1 Beschermkap
2 Meetstiften
3 Display
4 Toets ON/OFF: het apparaat in- en uitschakelen
5 Toets MODE: materiaal uitkiezen
6 Toets KEEP: displayweergave bewaren
7 Bodem van het apparaat
8 Batterijvak (in het apparaat)

Levering

•Vochtigheidsmeter
- Gebruiksaanwijzing met garantie
•Blokbatterij 6LR61 / 9 V

■Batterij inleggen

Het apparaat werkt met een 9 V-blokbatterij (bij de levering inbegrepen).

1. Schuif de bodem van het apparaat er volledig naar de zijkant af.
2. Bevestig de batterij op de klemlijst in het batterijvak. Let op de polariteit (+/-).
3. Schuif de bodem van het apparaat er weer op

■Tips en aanwijzingen om op de juiste manier en nauwkeurig te meten

• Beide meetstiften moeten het materiaal raken, alleen dan kan er stroom lopen en een resultaat worden bepaald en worden weergegeven.

• Het indrukken van de meetstiften kan bij zeer gevoelige oppervlakken eventueel sporen achterlaten. Meet in voorkomende gevallen op een plaats waar men zulke sporen later niet ziet.

• Bij ruwe houten oppervlakken moet u de meetstiften met iets meer kracht aandrukken.

• Verwijder waterdruppels en andere vochtige plaatsen met een doek voordat u het oppervlak gaat meten.
• Misschien is de vochtigheid niet gelijkmatig in het te meten materiaal verdeeld. Doe daarom zo nodig metingen op verschillende plaatsen en bepaal een gemiddelde waarde.
• Niet alle vochtigheid is hetzelfde. Zoutwater heeft bijvoorbeeld een beter geleidingsvermogen dan zoetwater, zodat het resultaat vervalst wordt. De bouwstof lijkt droger dan hij is.

- Als u brandhout meet:

- Neem verscheidene houtblokken van verschillende plaatsen uit het midden van de houtstapel.

- Splijt het hout en meet langs de vers gekliefde zijde.

- Meet niet op scheuren of knoesten of in gaten van takken.

- Meet dwars op de richting van de vezels.

■Vochtigheid meten

1. Trek de beschermkap eraf.
2. Druk op de toets ON/OFF, om het apparaat in te schakelen.
3. Druk herhaaldelijk op de toets MODE, om het te meten materiaal uit te kiezen.

Weergegeven cijfer Materiaal
1 Berk, spar, lariks, kers, walnoot
2 Eik, den, esdoorn, es, douglasspar, meranti
3 Cementstrook, beton
4 Anhydriet afwerkvloer
5 Cementmortel
6 Kalkmortel, pleisterlaag
7 Baksteen

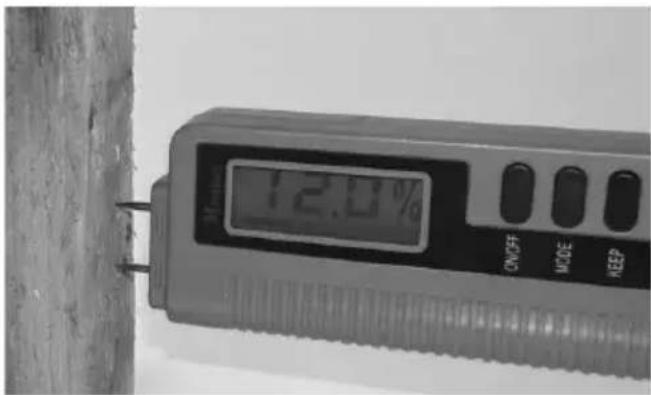

1. Druk de punten van de meetstiften tegen het materiaal.

2. Na korte tijd kunt u de gemeten vochtigheid in procent aflezen (zie hiervoor de paragraaf „Meetbereiken“ op pagina 11).

Hoe kleiner de weergegeven procentuele waarde is, hoe droger het materiaal.

Als u de waarde niet kunt aflezen, omdat de meting gebeurt op een slecht afleesbare plaats, drukt u op de toets KEEP. Het gemeten resultaat wordt dan zo lang weergegeven, tot u een willekeurige toets indrukt. Als de KEEP-functie geactiveerd is, wordt in het display een klein slotsymbol getoond.

■Meetbereiken

De meetbereiken variëren van materiaal tot materiaal.

Nr.	Materiaal Meetbereik
1	Berk, spar, lariks, kers, walnoot 9.0 ~ 93.7%
2	Eik, den, esdoorn, es, douglasspar, meranti 7.3 ~ 78.5%
3	Cementstrook, beton 1.0 ~ 2.5%
4	Anhydriet afwerkvoer 0.0 ~ 3.2%
5	Cementmortel 0.7 ~ 3.8%
6	Kalkmortel, pleisterlaag 0.5 ~ 7.2%
7	Baksteen 0.0 ~ 22.9%

■Na de meting

1. Druk op de toets ON/OFF, om het apparaat uit te schakelen.
2. Reinig de meetstiften met een zachte, droge doek.
3. Zet de beschermkap er weer op.

■Batterij vervangen

Als de melding Batterij vervangen in het display wordt weergegeven, moet u de batterij vervangen. Ga hiervoor te werk, zoals op pagina 8 is beschreven.

Let op:

• Gebruik alleen het batterijtype, dat in de "Technische specificaties" is aangegeven.
• Let op de juiste polariteit (+/-) tijdens de plaatsing van de batterij.
• Voer de oude batterij af in overeenstemming met de milieueisen, zie pagina 14.

■Reinigen

Veeg de vochtigheidsmeter zo nodig schoon met een iets bevochtigde doek. Zet de beschermkap er pas weer op, als de meetstiften weer droog zijn.
Bewaar het apparaat als u het niet gebruikt, op een droge plaats bij kamertemperatuur.

■Storing en remedie

Fout Mogelijke oorzaak en remedie
De meting is kennelijk fout.	- Hebt u het juiste materiaal ingesteld, zie pagina 10?- Voer verdere metingen uit op andere plaatsen.- Let daarbij op de Tips en aanwijzingen voor het meten, zie pagina 8.
In het display wordt na een meting „LO“ of „HI“ weergegeven.	- Het materiaal bevindt zich buiten het meetbereik.

■Technische specificaties

Stroomvoorziening: 9 V / 60 mA

1x blokbatterij 6F22/6LR61 / 9 V

Resolutie: 0,1 %

Meetnauwkeurigheid: +/- 2 %

Spatwaterbescherming: IP20

Omgevingscondities: Temperatuur: -10 °C tot +50 °C

Luchtvochtigheid: tot maximaal 85% (relatief)

Omdat onze producten voortdurend verder ontwikkeld en verbeterd worden, zijn wijzigingen in het design en technische veranderingen mogelijk

■Afvoer

Gooi de verpakking bij het juiste soort afval. Het apparaat mag niet met het huisvuil worden weggegooid. Als het apparaat niet meer kan worden gebruikt, vraag dan de bevoegde instantie voor de afvalverwijdering naar de noodzakelijke maatregelen voor de afvoer.

SOMMAIRE

Sécurité 16

■Garantie-voorwaarden

Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewa- king gefabriceerd.

De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardiging en controleprocedures eens uitvalen, dan neemt u contact op met ons Service Center.
2. Richt u voor alle vragen om nadere inlichtingen en bestellingen van vervangen onderdelen telefonisch tot ons Service Center.
3. We bieden garantie overeenkomstig de wettelijke/landspecifieke bepalingen (bewijs door rekening). Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten.

Neem in geval van reclamatie vooraf telefonisch contact op met de service-hotline. Daar zal men u graag omtrent de verdere procedure informeren.

Zend uw artikel NIET ongevraagd in!

Bewaar de kassabon als bewijs voor de aankoop.

Deze garantie geldt niet in geval van schades, die door ongevallen, onjuist gebruik en/of overmacht zijn ontstaan.

In geval van garantie wendt u zich tot onze Service-Hotline:

De garantieclaim vervalt, als blijkt, dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd. Mocht het apparaat naar ons serviceadres worden gestuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking. Voor beschadigingen die door het transport zijn ontstaan, zijn wij niet aansprakelijk.
