GTMS01 - Messgerät TOP CRAFT - Kostenlose Bedienungsanleitung

Marke	TOP CRAFT
Modell	GTMS01
Produkttyp	Feuchtigkeitsmessgerät
Stromversorgung	1 Blockbatterie 9V (6F22/6LR61)
Anzeige	LCD
Messbereiche	Holz: 7,3% bis 93,7%; Baumaterialien: 0,0% bis 22,9%
Genauigkeit	± 2%
Auflösung	0,1%
Schutzart	IP20 (geschützt gegen Spritzwasser)
Umgebungsbedingungen	Temperatur: -10°C bis +50°C, relative Luftfeuchtigkeit max. 85%
Hauptfunktionen	Messung der absoluten Feuchtigkeit von Holz und Baumaterialien; Auswahl von 7 Materialien; Haltefunktion (KEEP)
Sicherheit	Spitze Sonde – außerhalb der Reichweite von Kindern aufbewahren; Batterien nicht kurzschließen
Reinigung	Mit einem weichen, trockenen Tuch abwischen; nach der Reinigung die Schutzkappe wieder aufsetzen
Mitgeliefertes Zubehör	9V-Batterie, Bedienungsanleitung mit Garantiekarte
Garantie	3 Jahre ab Kaufdatum

Häufig gestellte Fragen - GTMS01 TOP CRAFT

Wie messe ich die Holzfeuchtigkeit mit dem GTMS01?

Entfernen Sie die Schutzkappe, schalten Sie das Gerät mit der ON/OFF-Taste ein, wählen Sie das Material mit MODE (z.B. 1 für Birke, Fichte), drücken Sie die Sonde in das Holz und lesen Sie den Prozentwert auf dem Display ab. Bei Brennholz spalten Sie den Scheit und messen entlang der Spaltfläche senkrecht zur Faserrichtung.

Welche Materialien kann ich mit diesem Gerät messen?

Das Gerät kann 7 Materialtypen messen: 1) Birke, Fichte, Lärche, Kirsche, Walnuss; 2) Eiche, Tanne, Ahorn, Esche, Douglasie, Meranti; 3) Zement, Beton; 4) Anhydritestrich; 5) Zementmörtel; 6) Kalkmörtel, Putz; 7) Ziegel.

Wie wechsle ich die Batterie des GTMS01?

Wenn die Batteriewarnung angezeigt wird, schieben Sie die Rückseite des Geräts zur Seite, entfernen Sie die alte Batterie und schließen Sie eine neue 9V-Blockbatterie (Typ 6F22/6LR61) unter Beachtung der Polarität (+/-) an. Setzen Sie die Rückseite wieder ein.

Was bedeuten die Anzeigen LO oder HI auf dem Display?

Diese Anzeigen bedeuten, dass die gemessene Feuchtigkeit außerhalb des Messbereichs des Geräts für das ausgewählte Material liegt. Überprüfen Sie, ob Sie das richtige Material gewählt haben, und messen Sie an einer anderen Stelle.

Wie stelle ich genaue Messungen sicher?

Stellen Sie sicher, dass beide Spitzen der Sonde das Material gut berühren. Bei rauen Oberflächen üben Sie mehr Druck aus. Wischen Sie Wassertropfen ab. Nehmen Sie mehrere Messungen an verschiedenen Stellen vor und bilden Sie den Mittelwert. Messen Sie nicht an Rissen, Ästen oder Löchern.

Kann ich das Gerät für feuchtes oder nasses Holz verwenden?

Das Gerät kann hohe Feuchtigkeitsgehalte messen (bis zu 93,7% bei einigen Hölzern), es wird jedoch empfohlen, überschüssiges Wasser an der Oberfläche vor der Messung abzuwischen. Die Leitfähigkeit kann durch Salzwasser beeinträchtigt werden.

Wie reinige ich das GTMS01 Gerät?

Wischen Sie das Gerät mit einem leicht angefeuchteten weichen Tuch ab. Reinigen Sie die Sonde mit einem trockenen Tuch. Setzen Sie die Schutzkappe nur auf, wenn die Sonde trocken ist. Verwenden Sie keine Scheuermittel.

Welche Garantie hat das GTMS01?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Sie deckt Herstellungsfehler ab, nicht jedoch Schäden durch unsachgemäße Verwendung, normalen Verschleiß oder Unfälle. Bewahren Sie den Kassenbon und die Garantiekarte auf.

Kann das Gerät von Kindern verwendet werden?

Nein, das Gerät ist nicht für Kinder oder Personen mit eingeschränkten Fähigkeiten ohne Aufsicht geeignet. Die Sonde ist spitz und birgt Verletzungsrisiken. Batterien können bei unsachgemäßer Handhabung explodieren.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Entfernen Sie die Batterie und bringen Sie das Gerät zu einer geeigneten Sammelstelle. Die verbrauchte Batterie muss gemäß den örtlichen Vorschriften separat entsorgt werden.

BEDIENUNGSANLEITUNG GTMS01 TOP CRAFT

Feuchtigkeitsmessgerät

■Bedienung

■Garantie

CE

GT-MS-01

AA41/12B

INHOUD

Veiligheid 4

Teile und Bedienelemente 6

Batterie einlegen 7

Tipps und Hinweise für richtiges und genaues Messen 7

Feuchtigkeit messen 8

Messbereiche 10

Nach der Messung 11

Batterie wechseln 11

Reinigen 11

Störung und Abhilfe 12

Konformitätserklärung 12

Technische Daten 13

Entsorgen 14

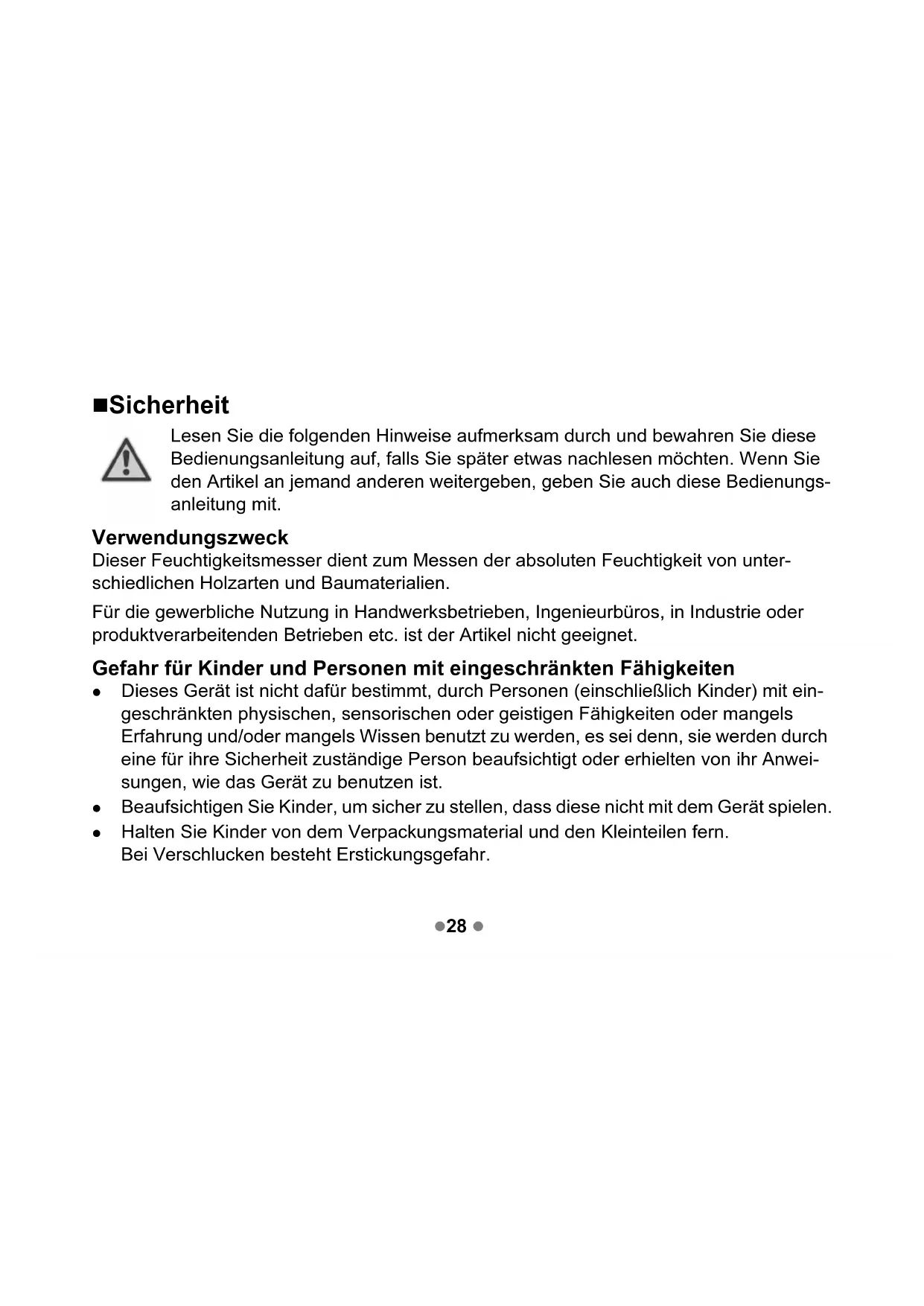

■Sicherheit

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Verwendungszweck

Dieser Feuchtigkeitsmesser dient zum Messen der absoluten Feuchtigkeit von unterschiedlichen Holzarten und Baumaterialien.

Für die gewerbliche Nutzung in Handwerksbetrieben, Ingenieurbüros, in Industrie oder produktverarbeitenden Betrieben etc. ist der Artikel nicht geeignet.

Gefahr für Kinder und Personen mit eingeschränkten Fähigkeiten

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
• Beaufsichtigen Sie Kinder, um sicher zu stellen, dass diese nicht mit dem Gerät spielen.
• Halten Sie Kinder von dem Verpackungsmaterial und den Kleinteilen fern.
  Bei Verschlucken besteht Erstickungsgefahr.

- Durch die spitzen Messfühler besteht Verletzungsgefahr. Halten Sie Kinder von dem Artikel fern.

Gefahr von Verletzungen

• Achtung: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Seien Sie vorsichtig, wenn Sie mit dem Artikel hantieren. Die Enden der Messfühler sind spitz. Setzen Sie nach dem Messen immer direkt wieder die Schutzkappe auf den Feuchtigkeitsmesser auf.
• Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Achtung - Sachschäden

• Schützen Sie den Artikel vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
• Der Artikel ist vor Spritzwasser geschützt, darf aber nicht direkter Feuchtigkeit (z. B. Regen) ausgesetzt werden.

• Nehmen Sie die Batterie heraus, wenn diese verbraucht ist oder wenn Sie den Artikel länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

• Setzen Sie die Batterie keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!

• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.
• Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen und beachten Sie die Garantiebedingungen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um den Feuchtigkeitsmesser zu reinigen. Hierbei könnten die Oberflächen zerkratzen.

■Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

■Funktionsweise

Die Funktionsweise dieses Messgerätes basiert auf der Messung der elektrischen Leitfähigkeit. Beim Einstechen der Messfühler in den zu prüfenden Werkstoff fließt ein schwacher Strom. Das Gerät ermittelt daraus die relative Feuchtigkeit und zeigt diese als Prozentwert an.

Wichtig ist hierbei, dass Sie vor dem Messen den zu messenden Werkstoff eingestellt haben, ansonsten liefert das Gerät falsche Ergebnisse.

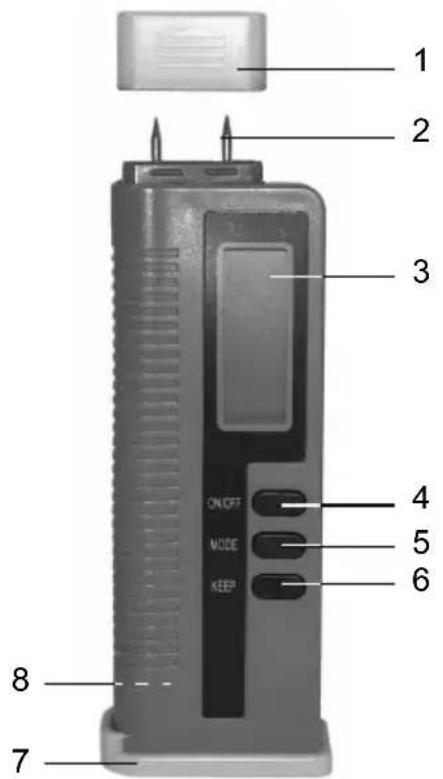

■Teile und Bedienelemente

1 Schutzkappe
2 Messfühler
3 Display
4 Taste ON/OFF: Gerät ein- und ausschalten
5 Taste MODE: Material auswählen
6 Taste KEEP: Display-Anzeige schützen
7 Geräteboden
8 Batteriefach (im Gerät)

Lieferumfang

• Feuchtigkeitsmesser
  •Bedienungsanleitung mit Garantie
  •Blockbatterie 6LR61 / 9 V

■Batterie einlegen

Das Gerät arbeitet mit einer 9 V-Blockbatterie (im Lieferumfang enthalten).

Um die Batterie einzulegen:

1. Schieben Sie den Geräteboden vollständig zur Seite ab.
2. Befestigen Sie die Batterie an der Klemmleiste im Batteriefach. Beachten Sie die Polarität (+/-).
3. Schieben Sie den Geräteboden wieder auf.

■Tipps und Hinweise für richtiges und genaues Messen

• Beide Messfühler müssen den Werkstoff berühren, nur dann kann Strom fließen und ein Ergebnis ermittelt und angezeigt werden.
• Das Eindrücken der Messfühler kann bei sehr empfindlichen Oberflächen eventuell Spuren hinterlassen. Messen Sie also ggf. an einer Stelle, wo man solche Spuren später nicht sieht.

• Bei rauen Holzoberflächen müssen Sie die Messfühler mit etwas mehr Kraft andrücken.

• Entfernen Sie Wassertropfen und andere feuchten Stellen vor dem Messen von der Oberfläche mit einem Tuch.

• Möglicherweise ist die Feuchtigkeit in dem zu messenden Werkstoff nicht gleichmäßig verteilt. Nehmen Sie daher ggf. Messungen an verschiedenen Stellen vor und ermitteln Sie einen Durchschnittswert.
• Feuchtigkeit ist nicht gleich Feuchtigkeit. Salzwasser hat beispielweise eine bessere Leitfähigkeit als Süßwasser, so dass das Ergebnis verfälscht wird. Der Baustoff wirkt trockener als er ist.

- Wenn Sie Brennholz messen:

– Nehmen Sie mehrere Scheite von unterschiedlichen Stellen mittig aus dem Holzstapel.
- Spalten Sie das Holz und messen Sie entlang der frisch gespaltenen Seite.
– Messen Sie nicht an Rissen oder Astaugen oder Astlöchern.
– Messen Sie quer zur Faserrichtung.

■Feuchtigkeit messen

1. Ziehen Sie die Schutzkappe ab.
2. Drücken Sie die Taste ON/OFF, um das Gerät einzuschalten.
3. Drücken Sie wiederholt die Taste MODE, um das zu messende Material auszuwählen.

Angezeigte Ziffer Material

1 Birke, Fichte, Lärche, Kirsche, Walnuss

2 Eiche, Kiefer, Ahorn, Esche, Douglasie, Meranti

3 Zementstrich, Beton

4 Anhydrit-Estrich

5 Zementmörtel

6 Kalkmörtel, Putz

7 Ziegelstein

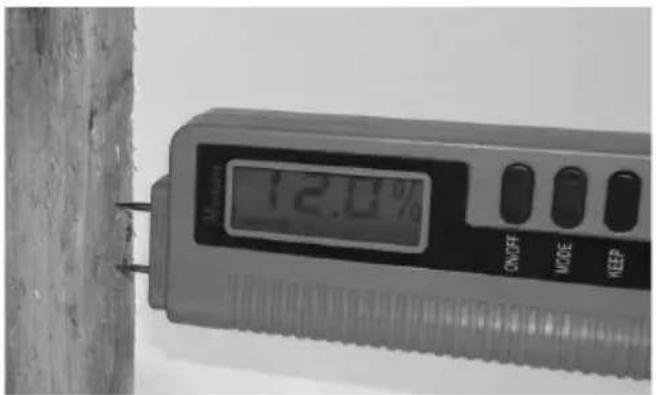

1. Drücken Sie die Spitzen der Messfühler gegen das Material.
2. Nach kurzer Zeit können Sie die gemessene Feuchtigkeit in Prozent ablesen (siehe hierzu den Abschnitt „Messbereiche“ auf Seite 35). Je kleiner der angezeigte Prozentwert ist, desto trockener ist das Material.

Falls Sie den Wert nicht ablesen können, weil die Messung an einer schlecht ablesbaren Stelle erfolgt, drücken Sie die Taste KEEP. Das gemessene Ergebnis wird dann so lange angezeigt, bis Sie eine beliebige Taste drücken. Ist die KEEP-Funktion aktiviert, wird im Display ein kleines Schloss-Symbol angezeigt.

■Messbereiche

Die Messbereiche variieren von Material zu Material.

Nr.	Material Messbereich
1	Birke, Fichte, Lärche, Kirsche, Walnuss 9.0 ~ 93.7%
2	Eiche, Kiefer, Ahorn, Esche, Douglasie, Meranti 7.3 ~ 78.5%
3	Zementstrich, Beton 1.0 ~ 2.5%
4	Anhydrit-Estrich 0.0 ~ 3.2%
5	Zementmörtel 0.7 ~ 3.8%
6	Kalkmörtel, Putz 0.5 ~ 7.2%
7	Ziegelstein 0.0 ~ 22.9%

■Nach der Messung

1. Drücken Sie die Taste ON/OFF, um das Gerät auszuschalten.
2. Reinigen Sie die Messfühler mit einem weichen, trockenen Tuch.
3. Setzen Sie die Schutzkappe wieder auf.

■Batterie wechseln

Wenn die Batteriewechsel-Anzeige im Display angezeigt wird, sollten Sie die Batterie wechseln. Gehen Sie hierzu vor, wie auf Seite 32 beschrieben.

Beachten Sie:

• Verwenden Sie nur den Batterietyp, der in den „Technischen Daten“ angegeben ist.
• Beachten Sie die richtige Polarität (+/-) beim Einlegen der Batterie.
• Entsorgen Sie die alte Batterie umweltgerecht, siehe Seite 38.

■Reinigen

Wischen Sie den Feuchtigkeitsmesser bei Bedarf mit einem leicht angefeuchteten Tuch sauber. Setzen Sie die Schutzkappe erst wieder auf, wenn die Messfühler wieder trocken sind.
Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen Ort bei Raumtemperatur auf.

■Störung und Abhilfe

Fehler Mögliche Ursache und Abhilfe
Die Messung ist offensichtlich fehlerhaft.	- Haben Sie das richtige Material eingestellt, siehe Seite 34?- Führen Sie weitere Messungen an anderen Stellen durch.- Beachten Sie die Tipps und Hinweise zum Messen, siehe Seite 32.
Im Display wird nach einer Messung „LO“ oder „HI“ angezeigt.	- Das Material befindet sich außerhalb des Messbereichs.

■Technische Daten

Stromversorgung: 9 V / 60 mA

1x Blockbatterie 6F22/6LR61 / 9 V

Auflösung: 0,1 %

Messgenauigkeit: +/- 2 %

Spritzwasserschutz: IP20

Umgebungsbedingungen: Temperatur: -10^ C bis +50^ C

Luftfeuchtigkeit: bis maximal 85% (relativ)

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

■Entsorgen

Entsorgen Sie die Verpackung sortenrein. Das Gerät darf nicht über den Hausmüll entsorgt werden. Sollte das Gerät nicht mehr benutzt werden können, nehmen Sie die Batterien aus dem Gerät. Fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.
