GTFM01 - Messgerät TOP CRAFT - Kostenlose Bedienungsanleitung

Produkttyp	Hygrometer (Feuchtemessung)
Modell	GT-FM-01
Marke	TOP CRAFT
Stromversorgung	9 V Batterie (Typ 6F22)
Stromverbrauch	9 mA
Auflösung	0,1 %
Feuchtemessbereich (Holz: Buche, Fichte, Lärche, Birke, Kirsche, Walnuss, Eiche, Kiefer, Ahorn, Esche, Douglasie)	6 – 44 %
Feuchtemessbereich (Zementestrich, Beton, Gips)	1,4 – 7,4 %
Feuchtemessbereich (Anhydritestrich)	0,0 – 4,1 %
Feuchtemessbereich (Zementmörtel)	0,8 – 5,1 %
Feuchtemessbereich (Kalkmörtel)	0,4 – 3,7 %
Feuchtemessbereich (Ziegel)	0,0 – 8,5 %
Umgebungstemperaturbereich	0 °C bis 40 °C
Maximale relative Luftfeuchtigkeit	80 %
Schutzklasse	IP20
Display	Digitalanzeige mit Temperatur und Materialauswahl
Funktionen	Feuchtemessung, Materialauswahl (6 Modi), Haltefunktion (HOLD), Batterieanzeige, Kalibrierung über Reset-Taste
Pflege und Reinigung	Mit einem gut ausgewrungenen feuchten Tuch reinigen; sorgfältig trocknen; keine Scheuermittel verwenden
Sicherheit	Schutzkappe für spitze Sonden; nicht eintauchen; Gerät nicht öffnen; außerhalb der Reichweite von Kindern aufbewahren
Garantie	3 Jahre ab Kaufdatum
Mitgeliefertes Zubehör	9 V Batterie, Bedienungsanleitung mit Garantiekarte

Häufig gestellte Fragen - GTFM01 TOP CRAFT

Wie schalte ich das Hygrometer ein?

Drücken Sie die EIN/AUS-Taste (Taste 7). Das Display zeigt 0 %, die Umgebungstemperatur und das zuvor ausgewählte Material an.

Wie wähle ich das zu messende Material aus?

Drücken Sie mehrmals die MODE-Taste (Taste 6), bis die zum Material passende Nummer (1 bis 6) erscheint. Beachten Sie die Materialtabelle in der Anleitung.

Was bedeuten die Symbole Lo und Hi auf dem Display?

Lo bedeutet, dass der Feuchtigkeitsgehalt unter dem Messbereich des ausgewählten Materials liegt. Hi bedeutet, dass er darüber liegt. Passen Sie das Material an oder überprüfen Sie den Kontakt der Sonden.

Wie reinige ich das Hygrometer?

Verwenden Sie ein gut ausgewrungenes feuchtes Tuch mit etwas mildem Reinigungsmittel. Verwenden Sie keine Metallgegenstände, Scheuermittel oder harten Schwämme. Nach der Reinigung sorgfältig trocknen.

Wann muss ich die Batterie wechseln?

Ein leeres Batteriesymbol erscheint auf dem Display. Ersetzen Sie die Batterie durch eine 9 V Batterie (Typ 6F22) unter Beachtung der Polarität. Öffnen Sie das Batteriefach auf der Rückseite.

Wie kalibriere ich das Hygrometer, wenn das Display nicht auf 0 % zurückgeht?

Öffnen Sie das Batteriefach, entfernen Sie die angeschlossene Batterie, und drücken Sie dann mit einem spitzen Gegenstand auf die Reset-Taste im Inneren des Fachs.

Das Hygrometer zeigt einen offensichtlich falschen Wert an, was tun?

Überprüfen Sie, ob das ausgewählte Material dem gemessenen entspricht. Stellen Sie sicher, dass beide Sonden gleichzeitig die Oberfläche berühren. Reinigen Sie die Sonden bei Bedarf.

Kann ich das Hygrometer auf empfindlichen Oberflächen verwenden?

Ja, aber die Sonden sind spitz und können die Oberfläche beschädigen. Messen Sie vorzugsweise an einer unauffälligen Stelle oder üben Sie weniger Druck aus.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Geben Sie es an einer Sammelstelle für Elektro- und Elektronikgeräte ab. Entfernen Sie vorher die Batterie und entsorgen Sie diese getrennt.

Was tun bei einem Defekt während der Garantiezeit?

Kontaktieren Sie die Service-Hotline [phone] / [e-mail]), bevor Sie das Gerät einsenden. Fügen Sie die Garantiekarte und den Kassenbon bei. Die Garantie beträgt 3 Jahre.

BEDIENUNGSANLEITUNG GTFM01 TOP CRAFT

FEUCHTIGKEITSMESSGERÄT

Bedienungsanleitung (2-15)

VOCHTIGHEIDSMEETAPPARAAT

Einleitung / Lieferumfang 3

Sicherheitshinweise 4

Verwendungszweck 4

Gefahr für Kinder und erweiterten Personenkreis ..... 5

Allgemeine Hinweise 5

Batteriehinweise 6

Entsorgung 7

Technische Daten 8

Konformitätserklärung 8

Teilebezeichnung 9

Bedienung 10

Auspacken 10

Batterie einsetzen 10

Bevor Sie eine Messung durchführen 11

Messung durchführen 12

Batterieanzeige 14

Reinigung 14

Störung und Abhilfe 15

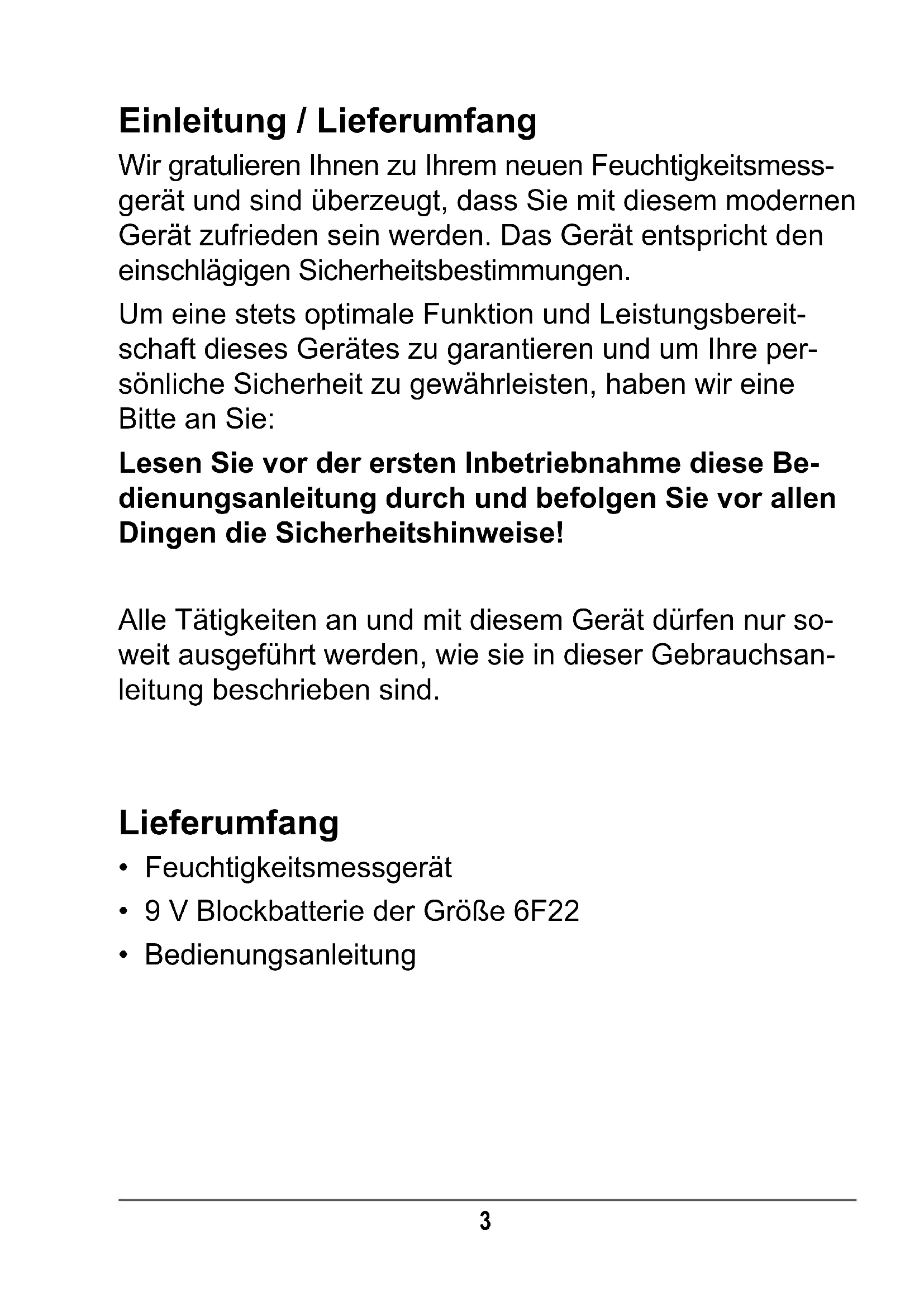

Einleitung / Lieferumfang

Wir gratulieren Ihnen zu Ihrem neuen Feuchtigkeitsmessgerät und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden. Das Gerät entspricht den einschlägigen Sicherheitsbestimmungen.

Um eine stets optimale Funktion und Leistungsbereitschaft dieses Gerätes zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten, haben wir eine Bitte an Sie:

Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!

Alle Tätigkeiten an und mit diesem Gerät dürfen nur so- weit ausgeführt werden, wie sie in dieser Gebrauchsan- leitung beschrieben sind.

Lieferumfang

• Feuchtigkeitsmessgerät
  • 9 V Blockbatterie der Größe 6F22
  • Bedienungsanleitung

Sicherheitshinweise

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten.

Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Verwendungszweck

- Das Feuchtigkeitsmessgerät ist ein Kombigerät, das auf Materialien wie Holz, Stein, Beton usw. einsetzbar ist. Er ermittelt den Wassergehalt des Materials auf Grund der Leitfähigkeit, die durch das im Material vorhandene Wasser verursacht wird (Widerstandsmessung). Hieraus wird ein prozentueller Wert ermittelt und angezeigt.

Z. B. kann Kaminholz auf den Wassergehalt überprüft werden. Bei Neubauten kann geprüft werden, ob Feuchtigkeit aus den Wänden entwichen ist oder nach einem Wasserschaden der Fußboden schon wieder völlig abgetrocknet ist.

Das Feuchtigkeitsmessgerät ist für die Verwendung im Privathaushalt konzipiert. Für den gewerblichen Einsatz, wie z. B. auf Baustellen oder in Werkstätten etc. ist er nicht geeignet.

Gefahr für Kinder und erweiterten Personenkreis

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Lassen Sie Kinder oder hilfsbedürftige Personen nicht unbeaufsichtigt elektrische Geräte benutzen.

• Die Messfühler sind spitz. Schützen Sie sich vor Verletzungen und das Gerät vor Beschädigung, indem Sie die Schutzkappe nach dem Messen sofort wieder aufsetzen.

- Verpackungsmaterialien wie Folien oder Styropor sind kein Kinderspielzeug! Halten Sie Kinder davon fern. Erstickungsgefahr!

Allgemeine Hinweise

- Schützen Sie das Feuchtigkeitsmessgerät vor Staub, starker Hitze, Kälte sowie vor starken Erschütterungen und Stößen.

- Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Das Gerät darf nicht in Wasser oder andere Flüssigkeiten getaucht werden.

- Reinigen Sie das Feuchtigkeitsmessgerät nicht mit harten, kratzenden oder scheuernden Reinigungsmitteln. Die Oberfl ächen könnten ansonsten beschädigt werden.

• Benutzen Sie das Feuchtigkeitsmessgerät nicht wenn er beschädigt ist.
• Nehmen Sie keine Veränderungen am Gerät vor.
• Versuchen Sie keinesfalls das Gerät zu öffnen oder mit Metallgegenständen in das Innere zu gelangen.
• Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Beachten Sie auch die Garantiebedingungen.

Batteriehinweise

Achtung! Explosionsgefahr bei unsachgemäßem Umgang mit Batterien.

• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.
• Batterie-Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.
• Batterien sind von Kindern fernzuhalten.
• Im Falle des Verschluckens einer Batterie muss die betroffene Person sofortige medizinische Hilfe in Anspruch nehmen.
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.
• Erschöpfte Batterien müssen umgehend aus dem Gerät genommen werden. Erhöhte Auslaufgefahr!

Entsorgung

- Entsorgen Sie auch die Verpackungsmaterialien ordnungsgemäß und umweltgerecht. Diese sind Rohstoffe und können wieder verwertet werden.

Batterien und Akkus dürfen nicht in den Hausmüll!

- Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden.

- Batterien und Akkus, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei).

Sollte das Gerät nicht mehr benutzt werden können, geben Sie es an einer Sammelstelle für Elektro- und Elektronikschrott ab. Werfen Sie es nicht in den Hausmüll. Vor der Entsorgung muss die Batterie entnommen werden.

- Beschädigte Akkus/Batterien müssen entsprechend den geltenden Bestimmungen und Verordnungen entsorgt werden.

Technische Daten

Modell: GT-FM-01

Stromversorgung: 9 V --- / 9 mA 1x Blockbatterie 6F22/6LR61 / 9 V

Auflösung: 0,1 %

Messbereich: siehe Seite 12

Schutzklasse: IP20

Messbereich: 0°C bis ca. 40°C

Luftfeuchtigkeit: bis maximal 80 % (relativ)

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Diese Bedienungsanleitung kann auch als PDF-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung fi nden Sie im Internet unter www.gt-support.de.

Importiert durch (keine Serviceadresse!):

Globaltronics GmbH & Co. KG,

1 Schutzkappe
2 Messfühler
3 Batteriefach (Rückseite)
4 Display
5 🔒 Taste (Messergebnis im Display halten)
6 MODE-Taste (Materialauswahl)
7 ⏻Taste (EIN / AUS)

Bedienung

Auspacken

• Nehmen Sie das Feuchtigkeitsmessgerät und Batterie aus der Verpackung.
• Entfernen Sie sorgfältig sämtliches Verpackungsmaterial.

Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.

Batterie einsetzen

• Öffnen Sie das Batteriefach auf der Rückseite des Gerätes.
• Drücken Sie den Klemmschuh auf die Batteriepole. Die Batterie kann nur Verpolungssicher mit dem Klemmschuh verbunden werden.
• Legen Sie die Batterie in das Batteriefach und verschließen Sie das Fach.

Bevor Sie eine Messung durchführen

• Die Messfühler 2 müssen beide die Materialoberfläche gleichzeitig berühren.
- Bei rauen Oberfl ächen muss der Druck auf die Messfühler ggf. erhöht werden.
- Bei empfindlichen Oberflächen die Messung an einer Stelle durchführen, die nicht im Sichtbereich liegt. Die Messfühler sind spitz und können u. U. die Oberfl äche eindrücken bzw. beschädigen.
- Feuchte Rückstände auf der Oberfl äche vor der Messung trockenreiben.
- Messung an verschiedenen Stellen vornehmen und einen Durchschnittswert ermitteln.
- Salze erhöhen die Leitfähigkeit von Wasser. Die Messung kann dadurch verfälscht werden und fällt zu niedrig aus.
- Bei Kaminholz ggf. die Rinde entfernen und die Mess-fühler quer zur Faserrichtung an verschiedenen Stellen in das Holz eindrücken.

Messung durchführen

- Schalten Sie das Feuchtigkeitsmessgerät mit der Taste 7 ein.

Das Display 4 zeigt 0.0 %, die Umgebungstem °C an und das zuvor gewählte Material (1-6) an.

Falls im Display nach dem Einschalten nicht 0.0 % angezeigt wird, kann eine Kalibrierung vorgenommen werden. Öffnen Sie hierzu das Batteriefach, nehmen Sie die angeschlossene Batterie heraus und drücken Sie mit einem spitzen Gegenstand den sich mittig unten im Boden befi ndlichen Reset-Knopf.

- Durch wiederholtes Drücken der MODE-Taste 6 das Feuchtigkeitsmessgerät auf das zu messende Material einstellen:

Ziffer Material Messbereich
1 Buche, Fichte, Lärche,Birke, Kirsche,Nussbaum, Eiche, Kiefer,Ahorn, Esche, Douglasie		6 - 44 %
2 Zementestrich, Beton,Gips		1.4 - 7.4 %
3 Anhydritestrich 0.0 - 4.1 %
4 Zementmörtel 0.8 - 5.1 %
5 Kalkmörtel 0.4 - 3.7 %
6 Ziegelstein 0.0 - 8.5 %

Bei Messungen, die unterhalb des Messbereiches liegen wird 0.0 % oder Lo im Display angezeigt, bei Messungen oberhalb des Messbereiches wird Hi angezeigt.

• Ziehen Sie die Schutzkappe 1 ab.
- Drücken Sie die Messfühler 2 beide gleichzeitig gegen die Oberfl äche. Nach 1-2 Sekunden können Sie den Prozentwert ablesen.

Wenn die Messung in einem Bereich vorgenommen wird, wo das Display nicht abgelesen werden kann, drücken Sie die 🔊- Taste 5 , um die Anzeige im Display einzufrieren. Im Display wird dann zusätzlich das Schloss-Symbol gezeigt. Um eine erneute Messung durchzuführen, drücken Sie die 🔊- Taste erneut.

- Nach erfolgten Messung, schalten Sie das Feuchtigkeitsmessgerät mit der 🔊 Taste 7 aus und setzen Sie die Schutzkappe 1 wieder auf.

Batterieanzeige

Wenn im Display das Symbol angezeigt wird, muss die Batterie gewechselt werden, siehe hierzu unter Batterie einsetzen.

Beachten Sie die Hinweise unter „Entsorgung“.

Reinigung

Verwenden Sie zum Reinigen keine Metallgegenstände, aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme oder Ähnliches.

• Halten Sie die Messfühler stets frei von jeglichen Rückständen.
• Verwenden Sie zur Reinigung des Feuchtigkeitsmessgeräts ausschließlich ein gut ausgewrungenes, leicht feuchtes Tuch mit etwas Spülmittel.
• Trocknen Sie sorgfältig alle feuchten Rückstände.
• Bewahren Sie das Feuchtigkeitsmessgerät an einem trockenen und frostfreien Ort im Innenbereich auf. Entnehmen Sie die Batterie bei längerem Nichtgebrauch.

Störung und Abhilfe

Fehler Mögliche Ursache und Abhilfe
Messergebnis ist offensichtlich zu hoch oder zu niedrig.	Gerät auf das Korrekte Material eingestellt? Siehe Seite 12Messfühler korrekt gegen das Material gedrückt? Messung wiederholen.
Anzeige im Display Lo oder H1.	Messbereich unterschritten bzw. überschritten
Anzeige im Display reagiert nicht.	Schloss-Symbol im Display zu sehen? 🔒 - Taste 5 drücken.
Anzeige im Display kaum zu erkennen.	Batterie erschöpft. Siehe Seite 10

Inhoud

Technische gegevens 22

Beschermingsklasse: IP20

Meetbereik: 0°C tot ca. 40 °C
