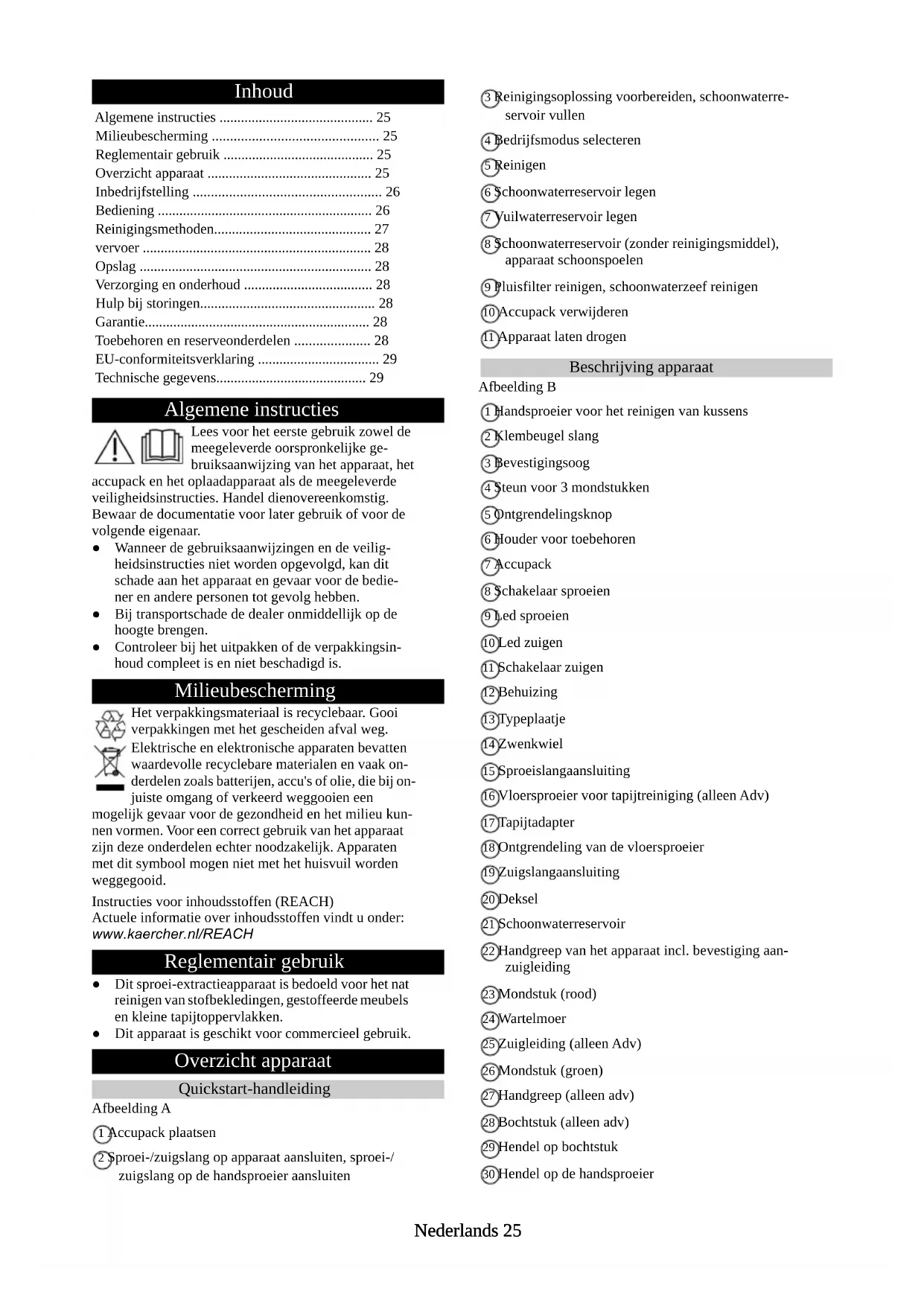

• 0,2Nederlands 25 Inhoud Algemene instructies Lees voor het eerste gebruik zowel de meegeleverde oorspronkelijke ge- bruiksaanwijzing van het apparaat, het accupack en het oplaadapparaat als de meegeleverde veiligheidsinstructies. Handel dienovereenkomstig. Bewaar de documentatie voor later gebruik of voor de volgende eigenaar. ● Wanneer de gebruiksaanwijzingen en de veilig- heidsinstructies niet worden opgevolgd, kan dit schade aan het apparaat en gevaar voor de bedie- ner en andere personen tot gevolg hebben. ● Bij transportschade de dealer onmiddellijk op de hoogte brengen. ● Controleer bij het uitpakken of de verpakkingsin- houd compleet is en niet beschadigd is. Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kun- nen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Reglementair gebruik ● Dit sproei-extractieapparaat is bedoeld voor het nat reinigen van stofbekledingen, gestoffeerde meubels en kleine tapijtoppervlakken. ● Dit apparaat is geschikt voor commercieel gebruik. Overzicht apparaat Quickstart-handleiding Afbeelding A 1 Accupack plaatsen 2 Sproei-/zuigslang op apparaat aansluiten, sproei-/ zuigslang op de handsproeier aansluiten 3 Reinigingsoplossing voorbereiden, schoonwaterre- servoir vullen 4 Bedrijfsmodus selecteren 5 Reinigen 6 Schoonwaterreservoir legen 7 Vuilwaterreservoir legen 8 Schoonwaterreservoir (zonder reinigingsmiddel), apparaat schoonspoelen 9 Pluisfilter reinigen, schoonwaterzeef reinigen 10 Accupack verwijderen 11 Apparaat laten drogen Beschrijving apparaat Afbeelding B 1 Handsproeier voor het reinigen van kussens 2 Klembeugel slang 3 Bevestigingsoog 4 Steun voor 3 mondstukken 5 Ontgrendelingsknop 6 Houder voor toebehoren 7 Accupack 8 Schakelaar sproeien 9 Led sproeien 10 Led zuigen 11 Schakelaar zuigen 12 Behuizing 13 Typeplaatje 14 Zwenkwiel 15 Sproeislangaansluiting 16 Vloersproeier voor tapijtreiniging (alleen Adv) 17 Tapijtadapter 18 Ontgrendeling van de vloersproeier 19 Zuigslangaansluiting 20 Deksel 21 Schoonwaterreservoir 22 Handgreep van het apparaat incl. bevestiging aan- zuigleiding 23 Mondstuk (rood) 24 Wartelmoer 25 Zuigleiding (alleen Adv) 26 Mondstuk (groen) 27 Handgreep (alleen adv) 28 Bochtstuk (alleen adv) 29 Hendel op bochtstuk 30 Hendel op de handsproeier Algemene instructies p. 25
• Milieubescherming p. 25
• Reglementair gebruik p. 25
• Overzicht apparaat p. 25
• Inbedrijfstelling p. 26
• Bediening p. 26
• Reinigingsmethoden p. 27
• vervoer p. 28
• Opslag p. 28
• Verzorging en onderhoud p. 28
• Hulp bij storingen p. 28
• Garantie p. 28
• Toebehoren en reserveonderdelen p. 28
• EU-conformiteitsverklaring p. 29
• Technische gegevens Nederlands 31 Sproeislang 32 Zuigslang 33 Sproei-/aanzuigslang 34 Quickstart-handleiding 35 Vuilwaterreservoir, uitneembaar 36 Draaggreep van vuilwaterreservoir 37 Afdichting deksel 38 Pluizenzeef 39 Schoonwaterbedrijf Tabel mondstukken Inbedrijfstelling p. 2926

1. Slangen voor elke inbedrijfstelling op beschadiging

controleren. Toebehoren monteren

1. Alleen Adv: Zuigleiding op vloermondstuk steken en

wartelmoer op het vloermondstuk handmatig vast- draaien.

2. Alleen Adv: Indien nodig handgreep op aanzuigbuis

schuiven en in gewenste positie handvast draaien.

3. Alleen Adv: Bochtstuk op aanzuigbuis steken en

wartelmoer op bochtstuk handvast aandraaien.

4. Aanzuigslang op de aanzuigslang-aansluiting van

het apparaat steken. Koppeling van de sproeislang op de sproeislang-aansluiting van het apparaat erin steken en vergrendelen.

5. Zuigslang met de handsproeier of het bochtstuk ver-

binden. Koppeling van de sproeislang met de hand- sproeier of het bochtstuk verbinden en vergrendelen. Reinigingsoplossing voorbereiden GEVAAR Gevaar door reinigingsmiddelen Gevaar voor gezondheid en schade Neem alle instructies in acht die bij de gebruikte reini- gingsmiddelen zijn inbegrepen. Instructie Warm water (maximaal 50 °C) verhoogt het reinigende effect. Temperatuurbestendigheid van het te reinigen oppervlak. Instructie Gebruik spaarmiddelen spaarzaam om het milieu te be- schermen.

1. Meng schoon water en wasmiddel in een schone

container (concentratie zoals aangegeven voor het wasmiddel). Reinigingsmiddel in water oplossen. Schoonwaterreservoir vullen

1. Reinigingsoplossing in de schoonwatertank vullen.

Het vulniveau mag de markering ‘MAX’ niet over- schrijden. Ontschuimmiddel Instructie Bij het reinigen van eerder met shampoo behandeld ta- pijt ontstaat schuim in het vuilwaterreservoir. Schuim- vorming kan worden voorkomen door antischuimmiddel toe te voegen.

1. Antischuimmiddel (speciaal toebehoren) in vuilwa-

terreservoir vullen. Accupack plaatsen

1. Accupack in accuhouder schuiven en vergrendelen.

Accupack opladen Instructie Lees de gebruiksaanwijzing van het oplaadapparaat door en neem in het bijzonder de veiligheidsinstructies in acht! Instructie Lees de gebruiksaanwijzing van het oplaadapparaat door en neem in het bijzonder de veiligheidsinstructies in acht! Instructie Het accupack is bij levering gedeeltelijk opgeladen. Vóór de inbedrijfstelling en indien nodig opladen. Instructie Het accupack kan alleen worden opgeladen nadat deze uit het apparaat is verwijderd.

1. Ontgrendelingsknop indrukken en accupack verwij-

2. Laad het accupack op volgens de gebruiksaanwij-

zing van het oplaadapparaat en die van het ac- cupack. Bediening Apparaat inschakelen

1. Druk op de sproeischakelaar om de sproeipomp in

te schakelen. De led voor sproeien brandt.

2. Schakelaar zuigen indrukken om de zuigturbine in

te schakelen. De led voor zuigen brandt. Reiniging LET OP Gevaar door reinigingsoplossing Beschadigingsgevaar Controleer het te reinigen voorwerp voor gebruik van het apparaat op een onopvallende plaats op kleurecht- heid en waterbestendigheid.

1. Los vuil van het te reinigen voorwerp verwijderen.

2. Voor het besproeien met reinigingsoplossing de

hendel op de handsproeier of het bochtstuk bedie- nen.

3. Het te reinigen oppervlak in elkaar overlappende

banen reinigen. Hierbij het mondstuk naar achteren trekken (niet duwen). Kleur Onder- deel- nummer Door- stroom- hoeveelh eid Toepas- sing Goedge- keurd voor apparaat Geel 6.415-

1,0 l/min Mondstuk voor be- kleding Puzzi 8/1, Puzzi 10/1, Puzzi 10/2, Puzzi 30/4 Rood 6.415-

4. Alleen Adv: Bij werkonderbrekingen kan het vloer-

mondstuk in de draaggreep van het apparaat wor- den weggelegd.

5. Bij het vervangen van de sproeikop kan de hand-

sproeier in de houder voor toebehoren worden ge- plaatst. Apparaat uitschakelen

1. Schakelaar voor zuigen en schakelaar voor sproei-

en uitschakelen. De leds gaan uit. Vuilwaterreservoir legen

1. Als het vuilwaterreservoir vol is, schakelaar voor

zuigen en schakelaar voor sproeien uitschakelen.

2. Deksel verwijderen.

3. Vuilwatertank uit het apparaat nemen en legen.

Schoonwaterreservoir legen

1. Apparaat uitschakelen.

2. Hendel op de handsproeier of op het bochtstuk voor

het afbouwen van de druk kort bedienen.

3. Handsproeier of bochtstuk van de sproei-/aan-

4. Aanzuigslang in het schoonwaterreservoir hangen.

5. Schakelaar zuigen indrukken om de zuigturbine in

6. Schoonwaterreservoir leegzuigen en apparaat uit-

7. Deksel verwijderen.

8. Vuilwatertank uit het apparaat nemen en legen.

1. Handsproeier of bochtstuk (met aanzuigbuis en

vloermondstuk) met de aanzuigslang verbinden.

2. Koppeling van de sproeislang met de handsproeier

of het bochtstuk verbinden en vergrendelen.

3. Ongeveer 2 liter kraanwater in het verswaterreser-

voir vullen. Geen reinigingsmiddelen toevoegen.

4. Druk op de sproeischakelaar om de sproeipomp in

5. Handsproeier of vloermondstuk boven een afvoer

6. Hendel op de handsproeier of het bochtstuk bedie-

nen en apparaat 1 tot 2 minuten doorspoelen.

7. Apparaat uitschakelen.

8. Vuilwatertank uit het apparaat nemen en legen.

4. Apparaat van buiten met een vochtige doek reini-

5. Ter voorkoming van onaangename geurtjes voor

langdurig niet-gebruik het water volledig uit het ap- paraat verwijderen.

6. Apparaat grondig laten drogen: Deksel verwijderen

of zijdelings verplaatsen.

7. Pluisfilter en schoonwaterzeef reinigen, zie verzor-

ging en onderhoud. Apparaat opbergen

1. Sproei-/aanzuigslang en handsproeier overeen-

komstig de afbeelding bewaren. Afbeelding C

2. Apparaat in een droge ruimte zetten en tegen ge-

bruik door onbevoegden beveiligen. Reinigingsmethoden Normale vervuiling

1. Reinigingsoplossing in een werkstap erop sproeien

en opzuigen. Instructie Opnieuw opzuigen of zonder sproeien verkort de droog- tijd. Zware vervuiling of vlekken

1. Reinigingsoplossing bij uitgeschakelde zuigturbine

aanbrengen en 10 tot 15 minuten laten inwerken.

2. Oppervlak zoals bij normale vervuiling reinigen.

1. Alleen Adv: Handmondstuk in plaats van het vloer-

2. Reinigingsmiddel bij gevoelige stoffen geringer do-

seren en het vlak op ca. 200 mm afstand besproei- en. Vervolgens alleen schoonzuigen. Reinigingstips ● Sterk vervuilde punten vooraf besproeien en de rei- nigingsoplossing 5 tot 10 minuten laten inwerken. ● Altijd van licht naar donker (van raam naar deur) werken. ● Altijd van het gereinigde naar het niet-gereinigde vlak werken. ● Hoe gevoeliger de bekleding (oosterse tapijten, ber- bertapijten, meubelstof), hoe lager de wasmiddel- concentratie. ● Tapijten met jute rug kunnen krimpen en verkleuren, als er te nat wordt gewerkt. ● Hoogpolige tapijten na de reiniging in natte toestand in poolrichting borstelen (bijv. met poolborstel of schrobber). ● Impregnatie na de natreiniging verhindert dat de textiellaag weer snel vervuild raakt. ● Gereinigde oppervlak ter voorkoming van drukpun- ten of roestvlekken pas na het drogen betreden of er meubels op plaatsen. ● Ter verbetering van het reinigingsresultaat na ge- bruik van reinigingsmiddelen met schoon water na- spoelen. Reinigingsmiddel Aanduiding Naam Dosering Bestel- nummer CarpetPro reini- gingsmiddel (0,8 kg) RM 760 Poeder 1 % 6.295-175.0 CarpetPro reini- gingsmiddel, iCapsol (16 stuks) RM 760 Tabs 2 tabs op 8 liter 6.295-850.0 CarpetPro reini- gingsmiddel, sneldrogend (10 liter) RM 767 vloeibaar 1,2 % 6.295-198.0 CarpetPro reini- gingsmiddel (10 liter) RM 764 vloeibaar 1 % 6.295-854.0 CarpetPro im- pregneermiddel (5 liter) RM 762 vloeibaar 20 % 6.295-852.0 Ontschuiming (2,5 liter) RM 761 vloeibaar 0,5 % 6.291-389.028 Nederlands Vraag voor meer informatie het productinformatieblad en het EU-veiligheidsinformatieblad voor het desbetref- fende reinigingsmiddel aan. vervoer 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij het vervoer rekening met het gewicht van het apparaat.

1. Zuigbuis op de draaggreep van het apparaat leg-

2. Apparaat bij het transport in voertuigen conform de

richtlijnen tegen wegglijden en omvallen beveiligen. Opslag 몇 VOORZICHTIG Niet in acht nemen van het gewicht Gevaar voor letsel en beschadiging Houd bij de opslag rekening met het gewicht van het ap- paraat. Het apparaat mat alleen in binnenruimtes worden opge- slagen.

1. Ontgrendelingsknop indrukken en accupack verwij-

deren om ontlading ervan te voorkomen. Verzorging en onderhoud GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Verwijder het accupack. ● De contacten in de accuhouder regelmatig op ver- ontreiniging controleren en ze eventueel met een vochtige doek reinigen. Geen reinigingsmiddelen gebruiken. Pluisfilter reinigen

1. Deksel verwijderen.

2. Vuilwaterreservoir uit het apparaat verwijderen.

gen. Bij sterke verontreiniging het frame openen en het vlies vervangen. Schoonwaterzeef reinigen

reinigen. Sproeier reinigen

Hulp bij storingen GEVAAR Gevaar voor elektrische schokken Letsel door aanraken van stroomvoerende onderdelen Schakel het apparaat uit. Verwijder het accupack. Apparaat draait niet

1. Accupack opladen.

2. Accupack plaatsen.

3. Accupack op correcte plaatsing controleren.

4. Apparaat inschakelen.

5. Oververhitte printplaat laten afkoelen.

Uit de sproeier treedt geen water uit

1. Schoonwaterreservoir bijvullen.

2. Koppelingen van de sproeislang op correcte beves-

3. Sproeiermondstuk reinigen of vervangen.

4. Schoonwaterzeef reinigen.

5. Spuitpomp defect, contact opnemen met de klanten-

service. Spuitstraal eenzijdig

1. Sproeiermondstuk reinigen.

Onvoldoende zuigvermogen

1. Correcte bevestiging van de deksel controleren.

2. Afdichting op het deksel en het contactoppervlak op

het apparaat reinigen.

nodig reinigen. Sproeipomp luid

1. Schoonwaterreservoir bijvullen.

Sterke schuimvorming in de vuilwatertank

1. Antischuimmiddel (speciaal toebehoren) in vuilwa-

terreservoir vullen. Klantenservice Als de storing niet kan worden verholpen, moet het ap- paraat door de klantenservice worden gecontroleerd. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Reserveonderdelenlijst Alleen originele KÄRCHER-accupacks gebruiken, geen batterijen die niet kunnen worden opgeladen. Aanduiding Bestelnum- mer, reser- veonderdee

Artikelnum- mer, onver- pakt Accupack Battery Power+ 36/75 2.445-043.0 6.445-059.0 Accupack Battery Power+ 36/60 2.042-022.0 6.445-085.0 Accupack Battery Power 36/50 2.445-031.0 6.445-039.0 Snellader Battery Power+ 36/60 (EU) 2.445-045.0 6.445-063.0 Snellader Battery Power+ 36/60 (GB) 2.445-047.0 6.445-065.0 Snellader Battery Power+ 36/60 (AU) 2.445-051.0 6.445-069.0Nederlands 29 EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Sproeiextractieapparaat Type: 1.101-xxx Relevante EU-richtlijnen 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Toegepaste geharmoniseerde normen EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-68 EN 62233: 2008 Toegepaste nationale normen

De ondergetekenden handelen in opdracht en met vol- macht van de directie. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 Technische gegevens Technische wijzigingen voorbehouden. Puzzi 9/1 Bp (Adv) (Pack) Elektrische aansluiting Nominale spanning accupack V 36 DC Beschermingsgraad IPX4 Beschermingsklasse III Nominaal vermogen W 500 Maximaal vermogen W 575 Maximaal vermogen ventilatormo- tor W570 Nominaal vermogen ventilatormo- tor W550 Vermogen sproeipomp W 4 Gegevens capaciteit apparaat Vulhoeveelheid zoetwater l 9 Vulhoeveelheid vuilwater l 7 Luchthoeveelheid (max.) l/s 57 Onderdruk (max.) kPa (mbar) 15,0 (150) Sproeidruk MPa 0,16 Sproeidruk (max.) MPa 0,22 Sproeihoeveelheid l/min 0,55 Temperatuur van de reinigingsop- lossing (max.) °C 50 Bedrijfstijd bij volledig opgeladen accu - Accupack Battery Power 36/50 Minuten 23 Bedrijfstijd bij volledig opgeladen accu - Accupack Battery Power+ 36/60 Minuten 27 Bedrijfstijd bij volledig opgeladen accu - Accupack Battery Power+ 36/75 Minuten 35 Afmetingen en gewichten Typisch bedrijfsgewicht kg 10,2 Lengte x breedte x hoogte mm 545 x 340 x

Omgevingsvoorwaarden Omgevingstemperatuur (max.) °C +40 Berekende waarden conform EN 60335-2-68 Geluidsdrukniveau L

dB(A) 70 Onzekerheid K

<2,5 Onzekerheid K m/s
