Producttype	Haagschaar-accessoire voor benzinebosmaaier
Merk	Husqvarna
Model	HA200
Gewicht	2,4 kg
Snoeilengte	600 mm
Mes type	Dubbelzijdig snijdend
Snoeisnelheid	4400 sneden/min
Gegarandeerd geluidsvermogensniveau	110 dB(A)
Trillingsniveau (linker/rechter handgreep)	9,4 / 5,3 m/s²
Instelbare snijhoek	10 standen
Voeding	Alleen voor benzinemotoreenheid
Bescherming inbegrepen	Handbeschermer

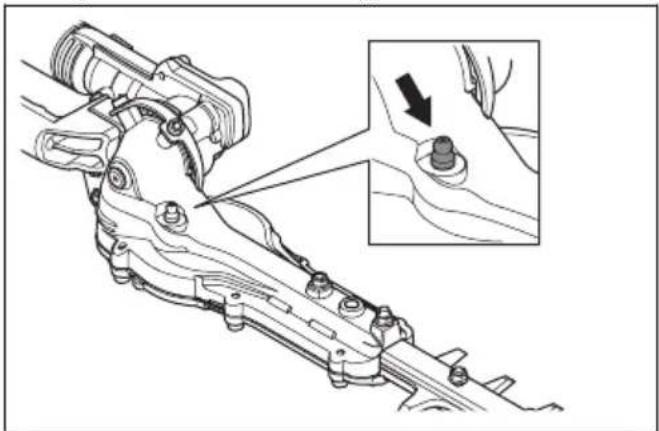

Smering	Vetnippel voor hoekoverbrenging en versnellingsbak
Gebruik	Snoeien van takken en twijgen
Veiligheid	Handen uit de buurt van het mes houden, veiligheidsafstand 15 m
Onderhoud	Reiniging en smering van de messen voor/na gebruik
Onderdelen	Messen, schroeven, handbeschermer, inbussleutel
Conformiteit	EU-richtlijn 2006/42/EG, serienummers vanaf 2022

Veelgestelde vragen - HA200 HUSQVARNA

Hoe installeer ik de handbeschermer op de HA200?

Bevestig de handbeschermer met de meegeleverde schroeven en knop. Zorg ervoor dat hij stevig is gemonteerd voor elk gebruik.

Welke motoreenheid kan ik gebruiken met de HA200?

De HA200 is uitsluitend ontworpen voor benzinemotoreenheden van Husqvarna. Gebruik hem nooit met een accu-eenheid.

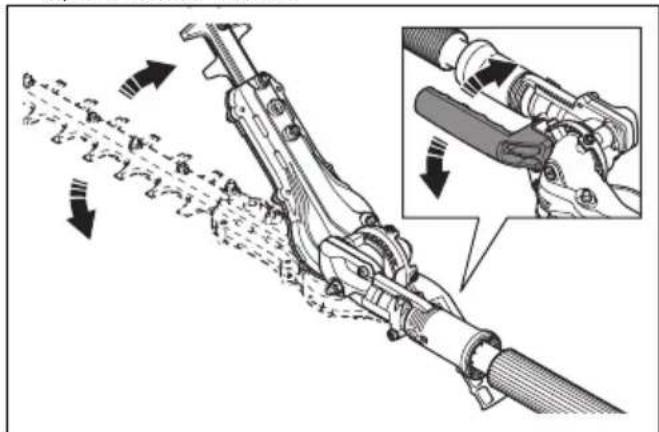

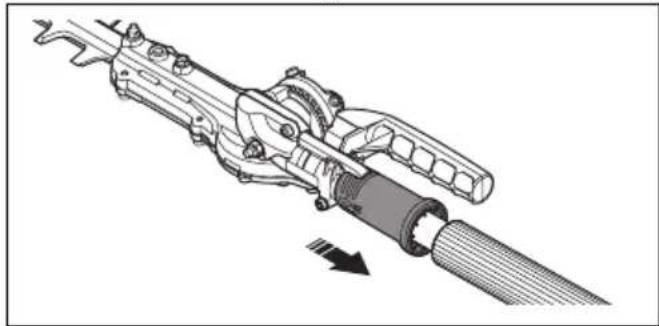

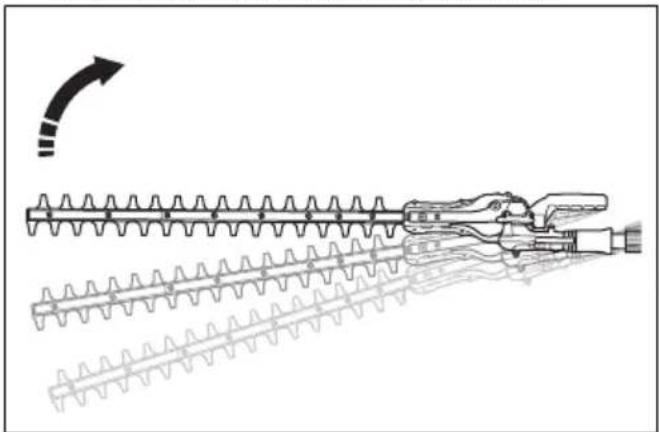

Hoe stel ik de hoek van de snij-eenheid in?

Trek de standregelhendel naar beneden, kantel de snij-eenheid in een van de 10 standen en laat de hendel los om te vergrendelen. Controleer de vergrendeling door tegen de haag te duwen.

Hoe smeer ik de messen van de HA200?

Reinig de messen voor en na gebruik. Voor langdurige opslag, smeer de messen met een smeermiddel aanbevolen door uw servicewerkplaats.

Hoe slijp ik de messen als ze bot zijn?

De tanden van de messen zijn te hard om te vijlen. Gebruik een slijpmachine om te slijpen. Vervang de messen als ze verbogen of beschadigd zijn.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd gehoorbeschermers, veiligheidsbril, handschoenen en antislip laarzen. Houd een veiligheidsafstand van minimaal 15 m rondom u en 10 m van elektriciteitsleidingen. Raak de bewegende messen niet aan.

Kan ik de HA200 gebruiken met een accu-eenheid?

Nee, de HA200 is alleen geschikt voor benzinemotoreenheden. Voor gebruik met een accu, gebruik het model HA860.

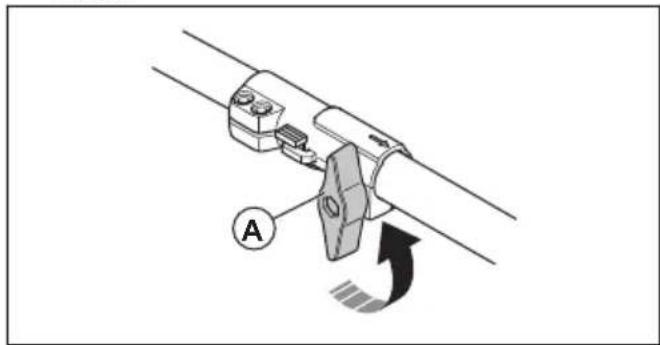

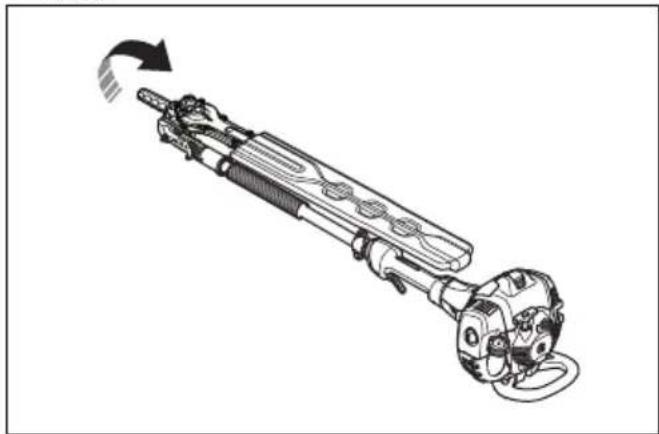

Hoe vervoer ik het HA200 accessoire?

Na het stoppen van de motor, plaats de transportbescherming op het mes. Draai de aansluiting los, druk op de knop en trek de snij-eenheid recht om deze van de motoreenheid te scheiden.

Wat is de aanbevolen startprocedure?

Inspecteer voor het starten het werkgebied, controleer de messen, smering, veiligheidsvoorzieningen en bevestigingen. Start dicht bij de grond en werk langzaam tot u de snede onder de knie heeft.

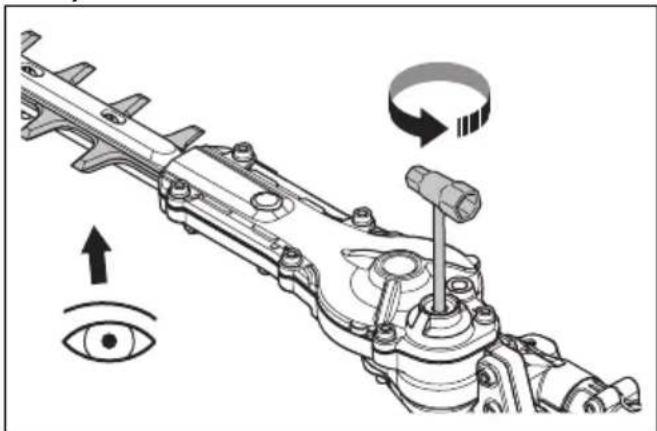

Hoe controleer ik de staat van de messen?

Verwijder de schroeven van de versnellingsbak, steek een sleutel in en draai in beide richtingen. De messen moeten vrij draaien. Controleer de randen op schade of vervorming. Vijl eventuele bramen weg.

GEBRUIKSAANWIJZING HA200 HUSQVARNA

NL Gebruiksaanwijzing 77-91

PT Manual do utilizador 92-106

SL Navodila za uporabo 107-120

Contents

Introduction.... 2

Safety....4

Assembly....8

Operation....8

Maintenance.... 10

Technical data.... 12

Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Let op: Deze handleiding heeft betrekking op zowel benzine- als accu-aangedreven voedingseenheden.

accessoires in de bedieningshandleiding van het product.

Het product is uitsluitend bedoeld voor het knippen van takken en twijgen.

WAARSCHUWING: Gebruik HA200 nooit met een accu-aangedreven voedingseenheid.

Gebruik

WAARSCHUWING: Dit opzetstuk mag alleen samen met het beoogde product worden gebruikt. Zie het hoofdstuk over

Gebruik HA200 met op benzine aangedreven voedingseenheden. Gebruik HA860 met een op benzine aangedreven voedingseenheid of een accu-aangedreven voedingseenheid.

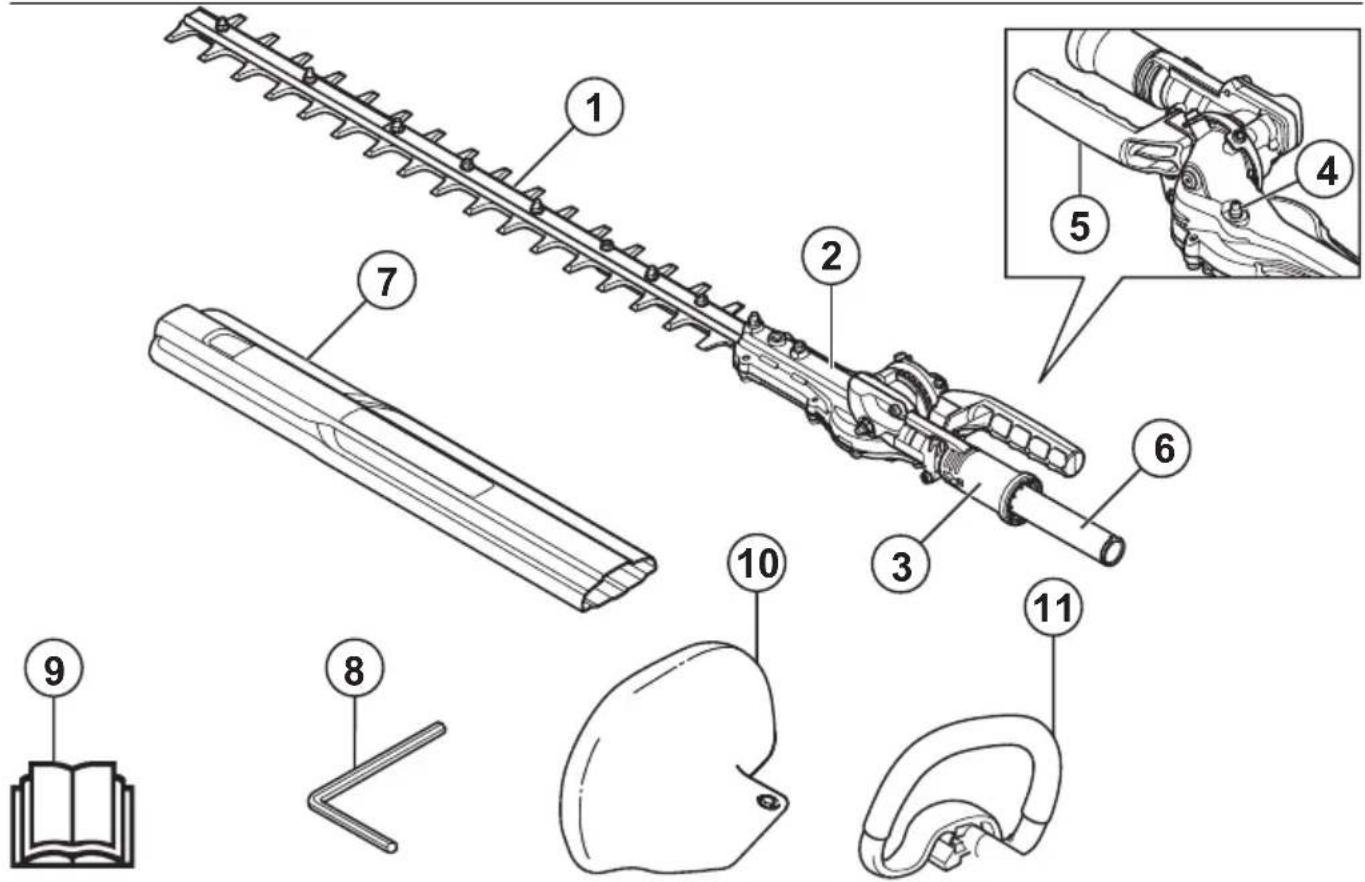

Overzicht van opzetstukken voor HA200 (uitsluitend voor producten op benzine)

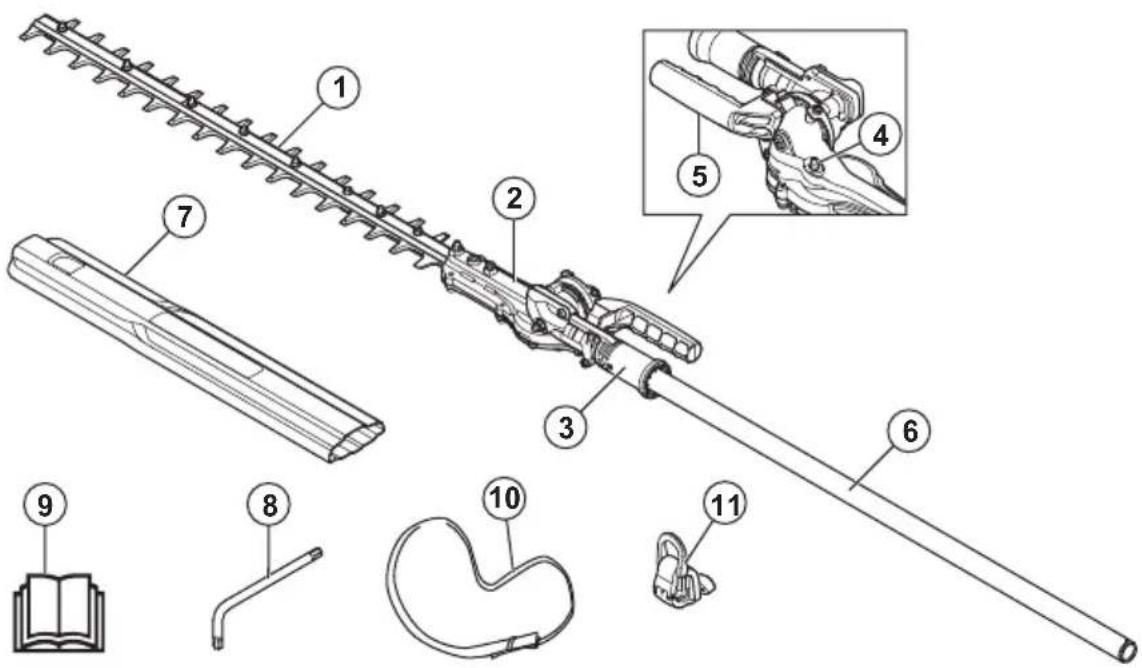

Overzicht van opzetstukken voor HA860

1. Mes
2. Tandwielkast
3. Stelhendel
4. Smeernippel
5. Hendel
6. Steel
7. Transportbescherming
8. Torxsleutel
9. Bedieningshandleiding
10. Draagstel
11. Ophanghaak draagstel

Symbolen op het opzetstuk en de voedingseenheid

Onachtzaam of onjuist gebruik van dit product kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrengen.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gaat gebruiken.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gaat gebruiken.

Draag altijd goedgekeurde gehoorbescherming en een veiligheidsbril of vizier.

Dit opzetstuk voldoet aan de geldende EG-richtlijnen.

Dit product voldoet aan geldende VK- regelgeving.

GEVAAR - Houd uw handen uit de buurt van het blad.

GEVAAR - Houd uw handen uit de buurt van het blad.

Gebruik altijd goedgekeurde veiligheidshandschoenen.

Houd alle lichaamsdelen uit de buurt van de hete oppervlakken.

Gebruik stevige antisliplaarzen.

Pijlen waarmee de begrenzing voor de positie van de handgreep wordt aangeven.

GEVAAR - houd voldoende afstand tot elektriciteitskabels. Dit product is niet elektrisch geïsoleerd. Wanneer het product in contact komt met of in de buurt komt van stroomvoerende leidingen kan dit leiden tot dodelijke ongelukken of ernstig persoonlijk letsel. Elektriciteit kan door een zogenaamde spanningsboog van het ene naar het andere punt geleid worden. Hoe hoger de spanning is, des te langer de weg waarover de elektriciteit geleid kan worden. Elektriciteit kan ook door takken of andere voorwerpen geleid worden, vooral als deze nat zijn. Houd altijd minimaal 10 m afstand tussen het product en een leiding waarop spanning staat en/of voorwerpen die daarmee in contact staan. Wanneer u toch met een kortere veiligheidsafstand moet werken, moet u altijd contact opnemen met de desbetreffende energie-maatschappij om ervoor te zorgen dat de spanning uit staat voordat u uw werkzaamheden begint.

Gebruikers van het product moeten erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij het product komen.

Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product

staat vermeld in Technische gegevens op pagina 88 en op het label.

Werkcyclus zaageenheid, bedrijfstijd/stationaire tijd.

Let op: Overige op het opzetstuk aangegeven symbolen/plaatjes verwijzen naar specifieke eisen aan certificering voor bepaalde markten.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die worden meegeleverd met dit elektrisch gereedschap. Het niet opvolgen van ieder van de onderstaande instructies kan leiden

tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor later gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst zowel naar gereedschappen die op het lichtnet (met snoer) werken als gereedschappen die met een accu (snoerloos) werken.

Veiligheidswaarschuwingen voor heggenschaar:

• Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeiafval en houd geen afval vast dat moet worden afgesneden als de messen bewegen. De messen blijven bewegen nadat de schakelaar is uitgeschakeld. Eén moment van onoplettendheid tijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
• Draag de heggenschaar bij de handgreep met het mes uitgeschakeld en let erop dat u de schakelaars niet bedient. Door de heggenschaar goed te dragen, verkleint u het risico op onbedoeld starten en persoonlijk letsel door de messen.
• Als u de heggenschaar vervoert of opbergt, moet u altijd de beschermkap plaatsen. Door op de juiste manier om te gaan met de heggenschaar, verkleint u het risico op persoonlijk letsel door de messen.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat uitvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat het accupack is verwijderd of losgekoppeld. Indien de heggenschaar onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat uitvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de blokkeerknop in de geblokkeerde stand staat. Indien de heggenschaar onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Houd de heggenschaar alleen vast aan de geïsoleerde handgrepen, omdat het blad verborgen bedrading kan raken. Als de messen een draad onder stroom raken, kunnen blootliggende draden de metalen onderdelen van de heggenschaar onder stroom zetten en kan de gebruiker een elektrische schok krijgen.
• Houd alle netsnoeren en kabels uit de buurt van het snijgebied. Netsnoeren en kabels kunnen verborgen raken in heggen en struiken en worden doorgesneden door het mes.
• Gebruik de heggenschaar niet bij slechte weersomstandigheden, vooral wanneer er een risico op bliksem bestaat. Dit vermindert het risico op blikseminslag.

Veiligheidsinstructies voor heggenscharen met groot bereik

• Om het risico op elektrocutie te beperken, mag u de heggenschaar met groot bereik nooit in de buurt van elektriciteitskabels gebruiken. Contact met of gebruik in de buurt van elektriciteitskabels kan ernstig letsel veroorzaken of een elektrische schok die de dood tot gevolg heeft.
• Gebruik altijd twee handen bij het bedienen van de heggenschaar met groot bereik. Houd de heggenschaar met groot bereik met beide handen vast om te voorkomen dat u de controle verliest.
• Gebruik altijd hoofdbescherming wanneer u de heggenschaar met groot bereik boven uw hoofd bedient. Vallend afval kan leiden tot ernstig lichamelijk letsel.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het opzetstuk gebruikt.
• Deze instructies vormen een aanvulling op de instructies die bij het product zijn geleverd. Raadpleeg de bedieningsinstructies van het product voor andere procedures.
• De oorspronkelijke vormgeving van het opzetstuk mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Gebruik nooit een opzetstuk dat gewijzigd lijkt te zijn door anderen, en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig persoonlijk letsel of de dood van zowel gebruiker als omstanders leiden.

Bewaar alle waarschuwingen en instructies voor later gebruik

Veiligheidsinstructies voor bediening

• Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats.
• Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent.
• Snoeigereedschap. Raak het gereedschap niet aan zonder eerst de motor af te zetten/de accu te verwijderen.
• Laat nooit kinderen het product gebruiken.

• Let erop dat tijdens de werkzaamheden niemand binnen een straal van 15 meter komt.

• Laat nooit een ander het product gebruiken zonder u ervan te verzekeren dat ze de inhoud van de bedieningshandleiding hebben begrepen.

• Werk nooit op een ladder, stoel of andere verhoging die niet stevig vast staat.

• Let erop dat u tijdens het werken altijd op een veilige en stabiele ondergrond staat.
• Gebruik altijd beide handen om het product vast te houden. Houd het product naast uw lichaam.

• Zorg ervoor dat u het draagstel vastmaakt aan de ophanghaak. Gebruik alleen een enkel draagstel.
• Gebruik uw rechterhand om de gashendel/voedingsschakelaar te bedienen.

• Als zich een noodsituatie voordoet, laat u het product los en laat u het op de grond vallen.
• Zorg ervoor dat uw handen en voeten niet bij de snijuitrusting komen als de motor draait.
• Wanneer u de motor hebt uitgeschakeld, moet u uw handen en voeten uit de buurt van de snijuitrusting houden tot deze helemaal gestopt is.
• Wees alert op stukken tak die tijdens het knippen weggeslingerd kunnen worden.
• Leg het product altijd op de grond als u het niet gebruikt.

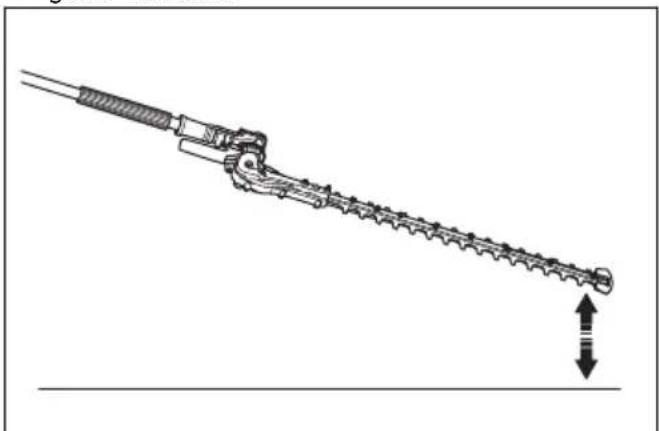

• Knip niet te dicht bij de grond. Hierdoor kunnen stenen en andere voorwerpen weggeslingerd worden.
• Controleer het werkgebied op vreemde voorwerpen, zoals elektriciteitskabels, insecten, dieren etc. of

andere voorwerpen die de snijuitrusting kunnen beschadigen, zoals metalen voorwerpen.

• Stop het product onmiddellijk als een vreemd voorwerp wordt geraakt of als zich trillingen voordoen. Als u een product hebt dat op benzine werkt, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. Controleer of het product niet beschadigd is. Repareer eventuele beschadigingen.
• Stop het product onmiddellijk als de bladen vastlopen terwijl u aan het werk bent. Als u een product hebt dat op benzine werkt, schakelt u de motor uit en koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, schakelt u de motor uit en verwijdert u de accu. Zorg ervoor dat het product volledig is gestopt voordat u de bladen reinigt.

Veiligheidsinstructies voor opzetstukken heggenschaar

• Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen snoeiafval en houd geen materiaal vast dat moet worden gesnoeid als de messen bewegen. De messen blijven bewegen nadat de schakelaar is uitgeschakeld. Een moment van onoplettendheid tijdens het gebruik van de heggenschaar kan ernstig persoonlijk letsel tot gevolg hebben.
• Draag de heggenschaar bij de handgreep met het mes uitgeschakeld en let erop dat u de schakelaars niet bedient. Door de heggenschaar goed te dragen, verkleint u het risico op onbedoeld starten en persoonlijk letsel door de messen.
• Als u de heggenschaar vervoert of opbergt, moet u altijd de beschermkap plaatsen. Door op de juiste manier om te gaan met de heggenschaar, verkleint u het risico op persoonlijk letsel door de messen.
• Als u vastgelopen materiaal verwijdert of onderhoud aan het apparaat uitvoert, dient u ervoor te zorgen dat alle schakelaars zijn uitgeschakeld en dat de stroomkabel is losgekoppeld. Indien de heggenschaar onverwacht wordt geactiveerd tijdens het verwijderen van vastgelopen materiaal of onderhoud, kan dit leiden tot ernstig persoonlijk letsel.
• Houd de heggenschaar alleen vast bij de geïsoleerde grijpoppervlakken, omdat het mes verborgen bedrading of het eigen snoer kan raken. Als de messen een draad onder stroom raken, kunnen blootliggende draden de metalen onderdelen van de heggenschaar onder stroom zetten en kan de gebruiker een elektrische schok krijgen.
• Houd alle netsnoeren en kabels uit de buurt van het snijgebied. Netsnoeren en kabels kunnen verborgen raken in heggen en struiken en worden doorgesneden door het mes.

• Gebruik de heggenschaar niet bij slechte weersomstandigheden, vooral wanneer er een risico op bliksem bestaat. Dit vermindert het risico op geraakt worden door de bliksem.

• Om het risico op elektrocutie te beperken, mag u de heggenschaar met groot bereik nooit in de buurt van elektriciteitskabels gebruiken. Contact met of gebruik in de buurt van elektriciteitskabels kan ernstig letsel veroorzaken of een elektrische schok die de dood tot gevolg heeft.

• Gebruik altijd twee handen bij het bedienen van de heggenschaar met groot bereik. Houd de heggenschaar met groot bereik met beide handen vast om te voorkomen dat u de controle verliest. Gebruik altijd hoofdbescherming wanneer u de heggenschaar met groot bereik boven uw hoofd bedient. Vallend afval kan leiden tot ernstig lichamelijk letsel.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik altijd goedgekeurde gehoorbescherming.
• Draag altijd veiligheidslaarzen met antislipzool.

• Draag altijd werkkleding en een stevige lange broek.
• Draag nooit wijde kleding of loshangende sieraden.
• Zorg ervoor dat uw haar boven schouderhoogte is.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

In dit hoofdstuk worden de veiligheidsvoorzieningen van het product beschreven, welke functie ze hebben en hoe controles en onderhoud moeten worden uitgevoerd om hun goede werking te waarborgen. Zie de instructies in het hoofdstuk Inleiding op pagina 77om te zien waar deze onderdelen zich bevinden op uw product.

De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud van het product niet op de juiste manier plaatsvindt en wanneer service en/of reparaties niet vakkundig worden uitgevoerd. Indien u meer informatie nodig hebt, verzoeken wij u contact op te nemen met de dichtstbijzijnde onderhoudsdealer.

WAARSCHUWING: Gebruik een product nooit wanneer de veiligheidsvoorzieningen beschadigd zijn. De veiligheidsuitrusting van het product moet geïnspecteerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw product een van deze controles niet doorstaat, moet u contact opnemen met uw servicewerkplaats om uw unit te laten repareren.

OPGELET: Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt met name voor de veiligheidsuitrusting van de machine. Als uw machine een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u één van onze producten koopt, garanderen wij de beschikbaarheid van professionele reparaties en onderhoud. Als u uw machine hebt gekocht bij één van onze dealers die geen servicewerkplaats heeft, vraag dan waar de dichtstbijzijnde erkende werkplaats is.

De handgreep controleren (HA200, alleen voor producten op benzine)

De handbescherming voorkomt tevens dat een hand in aanraking komt met de werkende bladen, bijv. wanneer de gebruiker de grip op het voorste handvat verliest.

1. Zorg ervoor dat de handbescherming correct is aangebracht.
2. Controleer of de handbescherming niet is beschadigd.

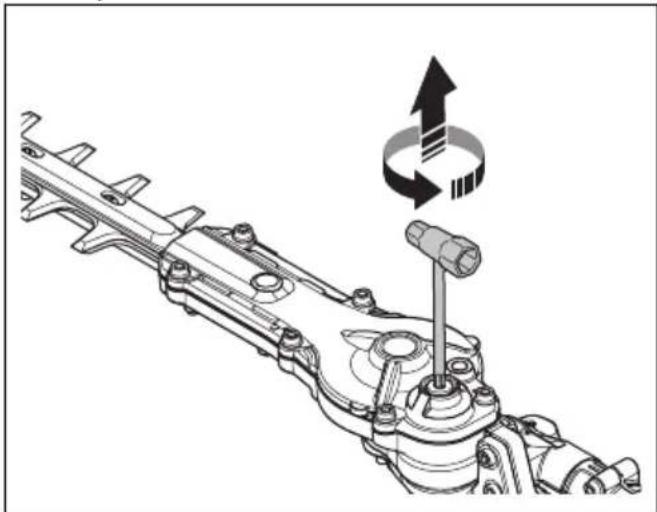

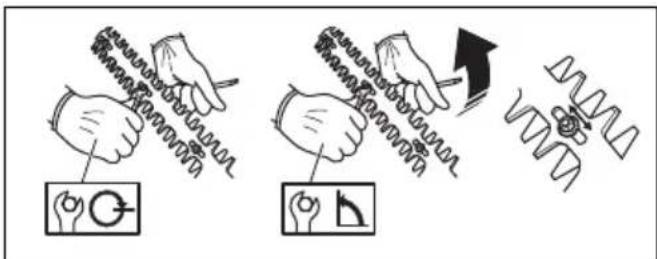

De bladen controleren

Voor een goed knipresultaat is het belangrijk dat de contactdruk tussen de bladen juist is.

1. Het instellen van de contactdruk gebeurt door de schroeven aan de onderkant van het zaagblad zo ver mogelijk met de klok mee te draaien.

2. Draai de schroeven vervolgens weer 1/4 slag tegen de klok in.

3. Zet de schroeven vast met de borgmoer aan de bovenkant van het zaagblad.
4. Controleer of de schroeven niet te hard zijn aangedraaid, de ringen onder de schroefkoppen moeten nog zijwaarts kunnen worden verplaatst.
5. Bij juist afgestelde bladen moet er, gemeten bij de schroeven, 0,2-0,4 mm speling tussen de bladen zijn.
6. De randen van de bladen kunnen niet worden gevijld, daarvoor zijn ze te hard. Maak botte bladen scherp met behulp van een slijpmachine.
7. Vervang de bladen wanneer ze zijn verbogen of beschadigd.

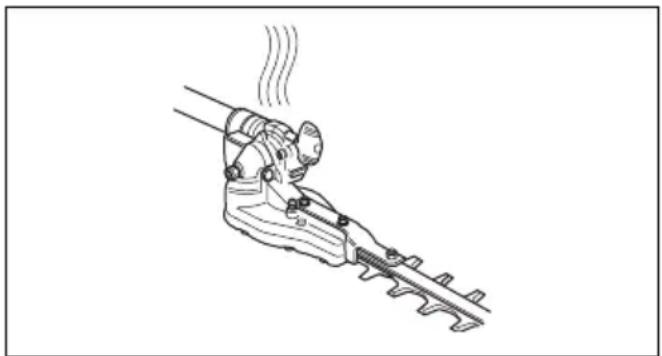

Warm oppervlak

Het tandwielhuis is warm wanneer het product is gebruikt. Raak het tandwielhuis niet aan om te voorkomen dat u zich brandt.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Stop altijd het product voordat u werkzaamheden uitvoert aan de snijuitrusting. Als u een product hebt dat op benzine werkt, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu. Controleer of de snijuitrusting volledig tot stilstand is gekomen voordat u werkzaamheden uitvoert.
• De transportbescherming moet altijd op de snijuitrusting geplaatst worden als het product niet wordt gebruikt.
• Zorg dat de snijuitrusting is gestopt voordat u deze gaat reinigen, repareren of inspecteren. Als u een product hebt dat op benzine werkt, koppelt u de bougiekap los van de bougie. Als u een product hebt dat op een accu werkt, verwijdert u de accu.
• Gebruik altijd handschoenen voor zwaar gebruik wanneer u de snijuitrusting repareert. Deze is erg scherp en kan gemakkelijk snijwonden veroorzaken.

- Bewaar het product buiten het bereik van kinderen.

- Gebruik bij reparatie alleen originele reserveonderdelen.

Montage

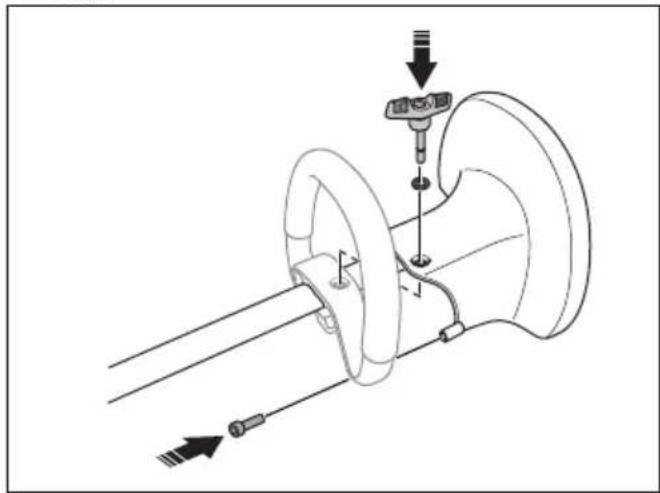

De handbescherming installeren (HA200) (alleen voor producten die op benzine werken)

1. Monteer de handbescherming met de schroef en knop.

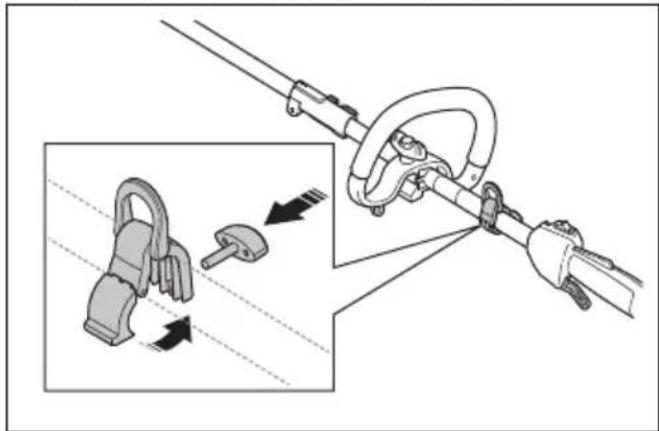

De ophanghaak van het draagstel monteren (HA860)

1. Verwijder de schroef om de houder van de ophanghaak van het draagstel los te maken.

2. Breng de ophanghaak van het draagstel aan tussen de achterhandgreep en het loophandvat.

1. Bevestig de schroef om de ophanghaak van het draagstel te monteren.

2. Stel de positie van de ophanghaak van het draagstel af totdat het product is gebalanceerd en eenvoudig te gebruiken is.

Werking

Voordat u het product gebruikt

• Onderzoek het werkgebied en verwijder losse voorwerpen.
• Controleer het snij-aggregaat. Zie De bladen controleren op pagina 82.
• Zorg ervoor dat het tandwielhuis goed is gesmeerd.
• Controleer of de veiligheidsvoorzieningen op het product correct werken. Gebruik het product alleen als alle veiligheidsvoorzieningen correct zijn geïnstalleerd.
• Controleer of alle schroeven en moeren goed zijn vastgedraaid.
• Controleer of alle afdekkingen goed zijn bevestigd en niet zijn beschadigd voordat u het product start.
• Zorg ervoor dat het snij-aggregaat altijd stopt wanneer de motor stationair draait.

Voor het starten

1. Onderzoek het werkgebied. Verwijder voorwerpen die weggeslingerd kunnen worden.

2. Controleer de snijuitrusting. Gebruik geen beschadigde bladen.

3. Controleer of het product in goede staat is. Controleer of alle moeren en schroeven goed zijn vastgedraaid.

4. Zorg ervoor dat het tandwielhuis goed gesmeerd is. Zie De hoekoverbrenging en versnellingsbak smeren op pagina 87voor instructies.
5. Controleer of de snijuitrusting stopt als de gashendel/voedingsschakelaar wordt losgelaten.
6. Gebruik het product alleen voor het beoogde doel.
7. Controleer of de handgreep- en veiligheidsfuncties in orde zijn. Gebruik nooit een product waarvan een onderdeel ontbreekt of dat, buiten de specificatie om, gewijzigd is.

Het product gebruiken

1. Begin bij de grond en beweeg het product omhoog langs de heg wanneer u de zijkanten snoeit.

1. Pas de snelheid aan voor het uitlijnen met de werklast.
2. Zorg ervoor dat de motor de heg niet raakt.
3. Houd het product dicht bij uw lichaam voor een stabiele werkpositie.
4. Zorg ervoor dat het uiteinde van de snijuitrusting de grond niet raakt.

1. Wees voorzichtig en werk langzaam totdat alle takken correct zijn gesneden.

De hoek van het snij-aggregaat aanpassen

Het snij-aggregaat is in 10 verschillende stappen verstelbaar.

WAARSCHUWING: Gebruik het snij-aggregaat niet wanneer u de hoek afstelt.

1. Laat de motor stationair draaien en controleer of het snij-aggregaat niet beweegt.

2. Trek de stelhendel omlaag.

1. Kantel het snij-aggregaat in de juiste positie. Volg 1 van de volgende procedures.

a) Gebruik de hendel.

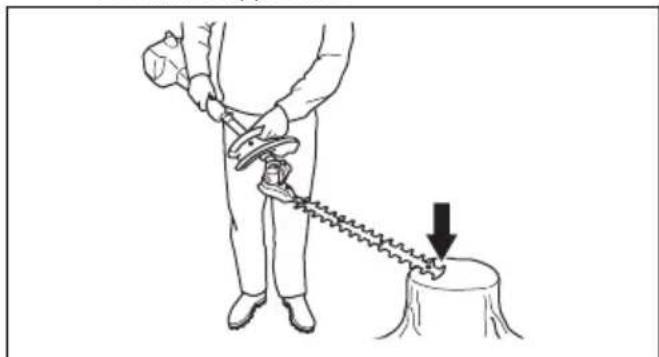

b) Duw het uiteinde van het snij-aggregaat tegen een stabiel oppervlak.

1. Laat de stelhendel los om het snij-aggregaat te vergrendelen.
2. Duw het snij-aggregaat tegen de heg om te controleren of het is vergrendeld.

De frictie voor de hoekverstelling aanpassen

WAARSCHUWING: Gebruik het snij-aggregaat niet wanneer u de frictie afstelt.

1. Druk de stopschakelaar in om het product te stoppen.
2. Monteer de transportbescherming op het snij-aggregaat

3. Trek de stelhendel omlaag.

4. Kantel het snij-aggregaat in de geschikte positie.

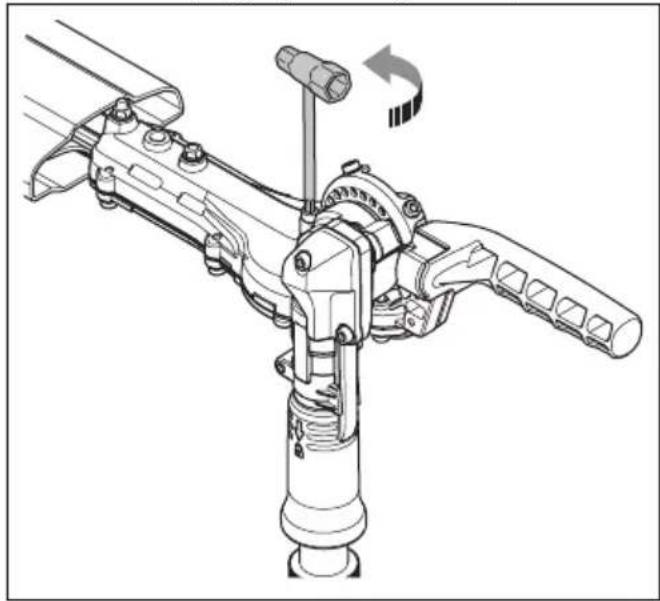

1. Stel de schroef af om de frictie in te stellen.

2. Zet het snij-aggregaat in verschillende standen om de frictie te proberen.

Het product demonteren voor transport

WAARSCHUWING: Start het product niet wanneer de hendel in de transportstand staat.

1. Druk de stopschakelaar in om het product te stoppen.
2. Monteer de transportbeveiliging op de snijuitrusting.
3. Draai aan de knop (A) om de koppeling los te maken.

1. Trek de snijuitrusting (C) in een rechte lijn uit de koppeling.
2. Zorg dat de snijuitrusting en het product niet kunnen bewegen tijdens transport.

Product in de transportstand zetten

WAARSCHUWING: Start het product niet wanneer de hendel in de transportstand staat.

1. Druk de stopschakelaar in om het product te stoppen.
2. Monteer de transportbescherming op het snij-aggregaat.
3. Trek de stelhendel omlaag.
4. Vouw het snij-aggregaat, zodat het parallel is aan de steel.

Hieronder worden algemene onderhoudsvoorschriften opgesomd. Neem contact op met uw dealer indien u meer informatie behoeft.

Onderhoud uitvoeren aan de bevestiging

Dagelijks onderhoud uitvoeren

1. Controleer of de bladen (A) niet bewegen wanneer de gashendel/voedingsschakelaar wordt losgelaten of wanneer de choke in de startstand staat.
2. Controleer dat de handbescherming (B) (van toepassing op HA200 producten die werken op benzine) niet is beschadigd. Vervang de bescherming indien nodig.

Algemeen onderhoud uitvoeren

De hoekoverbrenging en versnellingsbak smeren

WAARSCHUWING: Laat het product afkoelen voordat u de hoekoverbrenging en de tandwielkast aanraakt om brandwonden te voorkomen.

Let op: Nieuwe producten worden na ongeveer 20 bedrijfsuren voor het eerst met vet gevuld.

• Gebruik speciaalvet. Neem voor meer informatie contact op met uw servicedealer.
• Breng vet aan via de smeernippel.

OPGELET: Vul de tandwielkast niet helemaal.

De messen reinigen en smeren

1. Verwijder ongewenste materialen van de bladen voor en nadat u het product gebruikt.
2. Smeer de bladen voorafgaand aan langdurige opslag.

Let op: Neem voor meer informatie over aanbevolen reinigings- en smeermiddelen contact op met uw servicedealer.

De messen inspecteren

1. Verwijder de schroeven uit de tandwielkast.

1. Plaats de combinatiesleutel in de tandwielkast en draai rechtsom en linksom. Controleer of de messen vrij draaien.

1. Controleer de randen van de messen op beschadigingen en vervorming.
2. Gebruik een vijl om bramen op de messen te verwijderen.
3. Monteer in omgekeerde volgorde van verwijderen.

Technische gegevens

Technische gegevens voor producten die op benzine werken

	HA200 HA860
Gewicht
Gewicht, kg 2,4 2,7
Messen
Type Dubbelzijdig Dubbelzijdig
Maaihoogte, mm 600 600
Snijsnelheid, sneden/min 4400 4400
Geluidsemissies
Geluidsvermogenniveau, gemeten dB(A) 109 110
Geluidsvermogenniveau, gegarandeerd L_WA dB (A) 110 110
Geluidsniveaus ^21
Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN 15503 dB(A)
Uitgerust met goedgekeurde accessoire (origineel) 97 96
Trillingsniveau ^22
Equivalente trillingsniveaus ( a_hv,eq ) in de handgrepen, gemeten volgens ENISO 22867, m/s ^2
Uitgerust met goedgekeurde accessoire (origineel), links/rechts 9,4/5,3	7,5/5,5

Technische gegevens voor producten die op een accu werken

	325iLK+HA860	525iLK+HA860
Gewicht
Gewicht, kg 3,7+2,7 3,7+2,7
Bladen
Type	Dubbelzijdig Dubbelzijdig
Snijhoogte, mm	600 600
Snijsnelheid, sneden/min	4000 4000
Geluidsemissies
		325iLK+HA860 525iLK+HA860
Geluidsvermogensniveau, gemeten dB(A) 95 95
Geluidsvermogensniveau, gegarandeerd L_WA dB (A) 97 97
Geluidsniveaus ^23
Geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN 62841-4-2, dB(A)
Uitgerust met goedgekeurde accessoire (origineel) 84 84
Trillingsniveau ^24
Trillingsniveaus ( a_hv,eq ) in de handgrepen, gemeten volgens EN 62841-4-2, m/s ^2
Uitgerust met goedgekeurde accessoire (origineel), links/rechts 3,2/2,6		3,2/2,6

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder onze

alleenverantwoordelijkheid dat het product:

Beschrijving Hulpstukken heggenschaar
Merk Husqvarna
Type/model HA200, HA860
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur"

en dat de volgende normen en/of technische

specificaties zijn toegepast: EN ISO 12100:2010, EN

ISO 14982:2009, EN IEC 63000:2018

SE-750 07 Uppsala heeft namens Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd.

Certificaatnummer: SEC/20/2548

Voor informatie over geluidsemissies, zie Technische gegevens voor producten die op benzine werken op pagina 88.

Huskvarna, 2022-03-14

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Verantwoordelijk voor technische documentatie

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder onze alleenverantwoordelijkheid dat het product:

Beschrijving Hulpstukken accuheggenschaar
Merk Husqvarna
Type/model HA860
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur"

en dat de volgende normen en/of technische specificaties zijn toegepast: EN ISO 12100:2010, EN IEC 63000:2018, EN 62841-4-2:2019

RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala heeft namens Husqvarna AB een niet-verplicht typeonderzoek uitgevoerd.

Certificaatnummer: SEC/20/2548

Voor informatie over geluidsemissies, zie Technische gegevens voor producten die op een accu werken op pagina 88.

Huskvarna, 2022-03-14

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Stefan Holmberg, Directeur R&D, Technologiemanagement, Husqvarna AB

Verantwoordelijk voor technische documentatie

CE

ÍNDICE

Introdução....92

Segurança....94

Montagem....99

Funcionamento....99

Manutenção.... 101
