GEBRUIKSAANWIJZING TERH 950 5F EINHELL

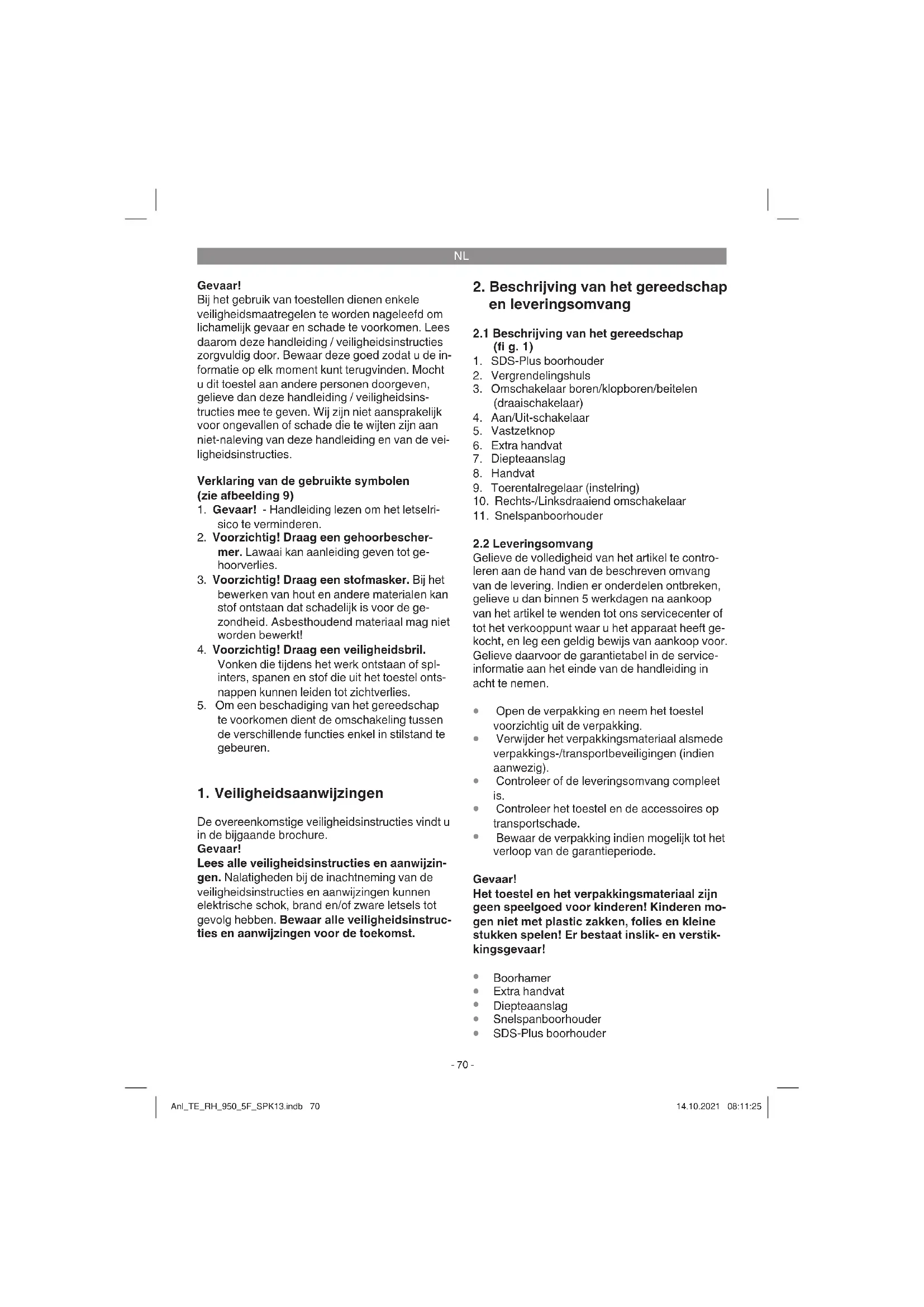

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de in- formatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsins- tructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. Verklaring van de gebruikte symbolen (zie afbeelding 9)

1. Gevaar! - Handleiding lezen om het letselri-

sico te verminderen.

2. Voorzichtig! Draag een gehoorbescher-

mer. Lawaai kan aanleiding geven tot ge- hoorverlies.

3. Voorzichtig! Draag een stofmasker. Bij het

bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de ge- zondheid. Asbesthoudend materiaal mag niet worden bewerkt!

4. Voorzichtig! Draag een veiligheidsbril.

Vonken die tijdens het werk ontstaan of spl- inters, spanen en stof die uit het toestel onts- nappen kunnen leiden tot zichtverlies.

5. Om een beschadiging van het gereedschap

te voorkomen dient de omschakeling tussen de verschillende functies enkel in stilstand te gebeuren.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure. Gevaar! Lees alle veiligheidsinstructies en aanwijzin- gen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstruc- ties en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap

2.1 Beschrijving van het gereedschap

4. Aan/Uit-schakelaar

10. Rechts-/Linksdraaiend omschakelaar

11. Snelspanboorhouder

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Veiligheidsinstructies

3. Reglementair gebruik

Het gereedschap is bedoeld voor het hamerboren in beton, gesteente en bakstenen alsook voor beitelwerk mits gebruikmaking van de overeen- komstige boor of beitel. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is niet reglementair. Voor daaruit voortvloeiende schade of verwon- dingen van welke aard dan ook is de gebruiker/ bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze gereedschappen overe- enkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geven geen garantie indien het ge- reedschap in ambachtelijke of industriële bedrij- ven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Gewicht: .....................................................3,8 kg Gevaar! Geluid en vibratie De geluids- en vibratiewaarden werden bepaald volgens EN 60745. Geluidsdrukniveau L

..........................................3 dB De boorhamer is niet voorzien om in open lucht te worden gebruikt conform artikel 3 van de richtlijn 2000/14/EC_2005/88/EC. Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Totale vibratiewaarden (vectorsom van drie richtingen) bepaald volgens EN 60745. Boorhameren in beton Trillingsemissiewaarde a

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap wordt gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onder- ling te vergelijken. De vermelde trillingsemissiewaarde kan ook wor- den gebruikt om voor begin van de werkzaamhe- den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie tot een minimum!

Gebruik enkel intacte toestellen.

Onderhoud en reinig het toestel regelmatig.

Pas uw manier van werken aan het toestel aan.

Overbelast het toestel niet.

Laat het toestel indien nodig nazien.

Schakel het toestel uit als het niet wordt ge- bruikt.

Draag handschoenen. Voorzichtig! Restrisico’s Er blijven altijd restrisico’s over ook al wordt dit elektrisch gereedschap naar behoren be- diend. Volgende gevaren kunnen zich voordo- en in verband met de bouwwijze en uitvoe- ring van dit elektrisch gereedschap:

beschermer wordt gedragen.

3. Schade aan de gezondheid die voortvloeit

uit hand-arm-trillingen indien het toestel lang zonder onderbreking wordt gebruikt of niet naar behoren wordt gehanteerd en onder- houden. Anl_TE_RH_950_5F_SPK13.indb 71Anl_TE_RH_950_5F_SPK13.indb 71 14.10.2021 08:11:2614.10.2021 08:11:26NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het ken- plaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten. Waarschuwing! Verwijder altijd de netstekker uit het stop- contact voordat u het gereedschap anders afstelt. Met een leidingdetector nagaan, of op die plaats waar u de boorhamer gebruikt elektrische leidin- gen, gasleidingen of waterbuizen verborgen zijn.

5.1 Extra handgreep (fi g. 2, pos. 6)

Boorhamer om veiligheidsredenen enkel met de extra handgreep gebruiken. De extra handgreep (6) biedt tijdens het gebruik van de boorhamer een bijkomende houvast. Het gereedschap mag om veiligheidsredenen niet zonder extra handgreep (6) worden gebruikt. Maak de extra handgreep (6) op de boorhamer vast d.m.v. de kleminrichting. Door de greep tegen de richting van de wijzers van de klok in (vanuit de greep gezien) te draaien wordt de kleminrichting losgezet. Door draaien van de handgreep met de wijzers van klok mee wordt de kleminrichting aangehaald. Zet eerst de kleminrichting van de extra hand- greep los. Daarna kunt u de extra handgreep (6) naar de voor u aangenaamste werkpositie zwenken. Draai dan de extra handgreep in te- gengestelde draairichting terug dicht tot de extra handgreep vast zit.

5.2 Diepteaanslag monteren en instellen (af-

beelding 3, pos. 7) De diepteaanslag (7) wordt door het extra hand- vat (6) door klemming vastgehouden.

Draai de vastzetschroef (a) los en zet de diepteaanslag (7) erin.

Breng de diepteaanslag (7) op hetzelfde ni- veau t.o.v. de boor.

Trek de diepteaanslag de gewenste boordiep- te terug.

Boor nu het gat, tot de diepteaanslag (7) het werkstuk raakt.

5.3 Boorhouder vervangen (afbeelding 4)

U kunt kiezen tussen snelspanboorhouder (11) en SDS-Plus boorhouder (1). Waarschuwing: Trek altijd de stekker uit het stopcontact voordat u instellingen uitvoert aan het apparaat. Erin zetten:

Vergrendelingshuls (2) terugtrekken en vast- houden.

Stofvrije boorhouder draaiend in de adapter schuiven.

De vergrendelingshuls (2) weer laten teruggli- jden naar het uitgangspunt.

Vergrendeling controleren door te trekken aan de boorhouder. Eruit nemen:

Vergrendelingshuls (2) terugtrekken en vast- houden.

Boorhouder eruit nemen.

5.4 Gereedschap erin zetten (afbeelding 5-6)

Waarschuwing: Trek altijd de stekker uit het stopcontact voordat u instellingen uitvoert aan het apparaat. Aanwijzing: Maak de diepteaanslag los zoals beschreven in 5.2 en schuif hem in de richting van het extra handvat. Zo heeft men vrije toegang tot de boor- houder.

5.4.1 Snelspanboorhouder (afbeelding 5,

Draai de boorhouder (11) open. De boor- houder moet groot genoeg zijn om de boor op te nemen.

Selecteer een geschikte boor. Schuif de boor zo ver mogelijk in de opening van de boor- houder.

Draai de boorhouder (11) dicht. Controleer of de boor vast in de boorhouder (11) zit.

Controleer in regelmatige intervallen of de boor resp. het gereedschap goed vastzit.

5.4.2 SDS-Plus boorhouder (afbeelding 6,

Gereedschap alvorens het erin te zetten schoonmaken en de schacht licht invetten met boorvet.

Stofvrij gereedschap draaiend tot aan de aanslag in de adapter schuiven. Het ge- reedschap wordt automatisch vergrendeld.

terugtrekken, vasthouden en het gereedschap wegnemen.

Gevaar! Om zichzelf en anderen niet in gevaar te brengen mag de machine alleen aan de beide handgre- pen (6/8) worden vastgehouden! Zo niet kan bij het aanboren van kabels een elektrische schok dreigen!

Zet eerst een gepaste boor het gereedschap in (zie 5.4).

Sluit de netstekker aan op een gepast stop- contact.

Zet de boormachine rechtstreeks op de plaats aan waar u wilt boren. Aanzetten: AAN/UIT-schakelaar (4) indrukken Continubedrijf: AAN/UIT-schakelaar (4) indrukken en borgen d.m.v. de vastzetknop (5). Uitzetten: De AAN-/UIT-schakelaar (4) kort indrukken.

U kan het toerental tijdens het bedrijf traploos regelen.

U kiest het toerental door de AAN/UIT-scha- kelaar (4) meer of min hard in te drukken.

Kiezen van het juiste toerental: Het best geschikte toerental is afhankelijk van het werkstuk, van de werkmodus en van de inge- zette boor.

AAN/UIT-schakelaar (4) harder ingedrukt: ho- ger toerental

Hint: boor de boorgaten met een laag toeren- tal aan. Verhoog dan het toerental geleidelijk aan. Voordelen:

De boor is bij het aanboren gemakkelijker te controleren en glijdt niet weg.

U voorkomt verbrijzelde boorgaten (b.v. bij tegels).

6.3 Vooraf instellen van het toerental (fi g. 7,

De toerentalafstelring (9) maakt het mogelijk het maximumtoerental vast te leggen. De AAN/UIT-schakelaar (4) kan enkel nog tot het vooraf ingestelde maximumtoerental worden ingedrukt.

Stel het toerental af d.m.v. de afstelring (9) in de AAN/UIT-schakelaar (4).

Verricht deze afstelling niet tijdens het boren.

6.4 Omschakelaar “rechts-/linksdraaiend”

Stel de draairichting van de klopboormachine af d.m.v. de omschakelaar “rechts-/linksdraai- end” (10). Draairichting Schakelaarstand rechtsdraaiend (voorwaarts en boren) rechts ingedrukt linksdraaiend (terugloop) links ingedrukt

Om te boren de knop (E) aan de draaischa- kelaar (3) indrukken en gelijktijdig de scha- kelaar (3) in stand A draaien. Schakelaarpositie A1: hoog draaimoment, lage snelheid Schakelaarpositie A2: laag draaimoment, hoge snelheid

Om de boren de knop (E) op de draaischa- kelaar (3) indrukken en tegelijkertijd de draaischakelaar (3) naar de schakelstand (A) draaien.

Om te klopboren de knop (E) op de draai- schakelaar (3) indrukken en tegelijkertijd de draaischakelaar (3) naar de schakelstand B draaien.

Om te beitelen de knop (E) op de draaischa- kelaar (3) indrukken en tegelijkertijd de draai- schakelaar (3) naar de schakelstand C draai- en. In de stand C is de beitel niet gearrêteerd.

Om te beitelen de knop (E) op de draaischa- kelaar (3) indrukken en tegelijkertijd de draai- schakelaar (3) naar de schakelstand D draai- en. In de stand D is de beitel gearrêteerd. Anl_TE_RH_950_5F_SPK13.indb 73Anl_TE_RH_950_5F_SPK13.indb 73 14.10.2021 08:11:2614.10.2021 08:11:26NL

Aannwijzing! Voor het hamerboren is er slechts een geringe aandrukkracht nodig. Door een te hoge aan- drukkracht wordt de motor onnodig belast. Boor regelmatig controleren. Een botte boor bijslijpen of vervangen.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar! Trek vóór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

Hou de veiligheidsinrichtingen, de ventila- tiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.

Het is aan te bevelen het toestel direct na elk gebruik te reinigen.

Reinig het toestel regelmatig met een vochti- ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofcomponenten van het toestel kun- nen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendrin- gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok.

Bij bovenmatige vonkvorming laat u de koolbors- tels door een bekwame elektricien nazien. Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden vervangen.

In het toestel zijn er geen andere te onderhouden onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevo- erd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opberg- temperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele ver- pakking. Anl_TE_RH_950_5F_SPK13.indb 74Anl_TE_RH_950_5F_SPK13.indb 74 14.10.2021 08:11:2614.10.2021 08:11:26NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_TE_RH_950_5F_SPK13.indb 75Anl_TE_RH_950_5F_SPK13.indb 75 14.10.2021 08:11:2714.10.2021 08:11:27NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Koolborstels, boorhouder Verbruiksmateriaal/verbruiksstukken* Boren, beitels Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_TE_RH_950_5F_SPK13.indb 76Anl_TE_RH_950_5F_SPK13.indb 76 14.10.2021 08:11:2714.10.2021 08:11:27NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_TE_RH_950_5F_SPK13.indb 77Anl_TE_RH_950_5F_SPK13.indb 77 14.10.2021 08:11:2714.10.2021 08:11:27E
