Typ produktu	Příklepová vrtačka (perkusní vrtačka)
Značka	Einhell
Model	TERH 950 5F
Napájení	220-240 V~, 50 Hz
Příkon	950 W
Volnoběžné otáčky (2 rozsahy)	0-1200 / 0-2600 ot./min
Počet úderů	0-4500 úderů/min
Vrtací výkon (beton/kámen max.)	28 mm
Vrtací výkon (ocel max.)	13 mm
Hmotnost	3,8 kg
Třída ochrany	II (dvojitá izolace)
Upínání nástroje	SDS-Plus a rychloupínací sklíčidlo (včetně)
Funkce	Vrtání, vrtání s příklepem, sekání (s blokováním sekáče)
Směr otáčení	Doprava / doleva (přepínatelný)
Regulace otáček	Elektronická (na spoušti)
Předvolba otáček	Ano (otočný kroužek)
Přídavná rukojeť	Ano, nastavitelná (včetně)
Hloubkový doraz	Ano (včetně)
Hladina akustického tlaku (LpA)	93 dB(A) (nejistota K=3 dB)
Hladina akustického výkonu (LWA)	104 dB(A) (nejistota K=3 dB)
Vibrace (vrtání betonu)	16,4 m/s² (nejistota K=1,5 m/s²)
Vibrace (sekání)	13,9 m/s² (nejistota K=1,5 m/s²)
Obsah dodávky	Příklepová vrtačka, přídavná rukojeť, hloubkový doraz, rychloupínací sklíčidlo, SDS-Plus sklíčidlo, návod k obsluze, bezpečnostní pokyny
Určené použití	Vrtání s příklepem do betonu, kamene, dlaždic; sekání
Údržba a čištění	Pravidelně čistěte vlhkým hadříkem; žádná voda uvnitř; nechte zkontrolovat uhlíkové kartáče odborníkem
Náhradní díly a opravitelnost	Opotřebitelné díly: uhlíkové kartáče, sklíčidlo; spotřební materiál: vrtáky, sekáče; poprodejní servis na www.Einhell-Service.com
Záruka	24 měsíců (mimo profesionální použití, běžné opotřebení, poškození způsobené nesprávným použitím)

Často kladené otázky - TERH 950 5F EINHELL

Jaký je příkon příklepové vrtačky Einhell TERH 950 5F?

Příklepová vrtačka Einhell TERH 950 5F má příkon 950 W.

Jaké jsou dostupné provozní režimy?

Přístroj nabízí tři režimy: vrtání (bez příklepu), vrtání s příklepem a sekání (s blokováním sekáče nebo bez).

Jak vyměnit sklíčidlo?

Nejprve odpojte přístroj. Chcete-li sklíčidlo vyjmout, posuňte blokovací objímku (2) dozadu a držte ji, poté sklíčidlo vytáhněte. Chcete-li nasadit nové sklíčidlo, posuňte objímku dozadu, nasaďte očištěné sklíčidlo a otáčením jej zasuňte, poté objímku uvolněte, aby se zajistila.

Jaký je maximální vrtací výkon v betonu?

Maximální vrtací výkon v betonu nebo kameni je 28 mm.

Jak nastavit hloubku vrtání?

Použijte hloubkový doraz (7). Povolte upevňovací šroub (a) na přídavné rukojeti, umístěte doraz na stejnou úroveň jako vrták, poté jej posuňte na požadovanou hloubku a šroub opět utáhněte.

Jaká ochrana sluchu se doporučuje?

Hladina akustického tlaku je 93 dB(A) a hladina akustického výkonu 104 dB(A). Je nezbytné nosit ochranu sluchu (protihluková sluchátka), aby nedošlo k poškození sluchu.

Jak obrátit směr otáčení?

Použijte přepínač směru otáčení doprava/doleva (10). Lze jej ovládat pouze při zastaveném přístroji. Stisknutý doprava = chod vpřed (vrtání), stisknutý doleva = chod vzad.

Lze přístroj používat bez přídavné rukojeti?

Ne, z bezpečnostních důvodů musí být příklepová vrtačka používána výhradně s dodanou přídavnou rukojetí (6).

Kde najdu náhradní díly?

Náhradní díly lze objednat na webu www.Einhell-Service.com. Připravte si typ, číslo výrobku a identifikační číslo přístroje, stejně jako číslo požadovaného dílu.

Jak čistit přístroj?

Před čištěním vždy odpojte přístroj. Použijte vlhký hadřík s trochou jemného mýdla. Nepoužívejte agresivní čisticí prostředky a zabraňte vniknutí vody do vnitřku přístroje.

NÁVOD K OBSLUZE TERH 950 5F EINHELL

CZ Originální návod k obsluze Vrtací kladivo

SK Originálny návod na obsluhu Vrtacie kladivo

NL Originele handleiding Boorhamer

E Manual de instrucciones original Taladro percutor

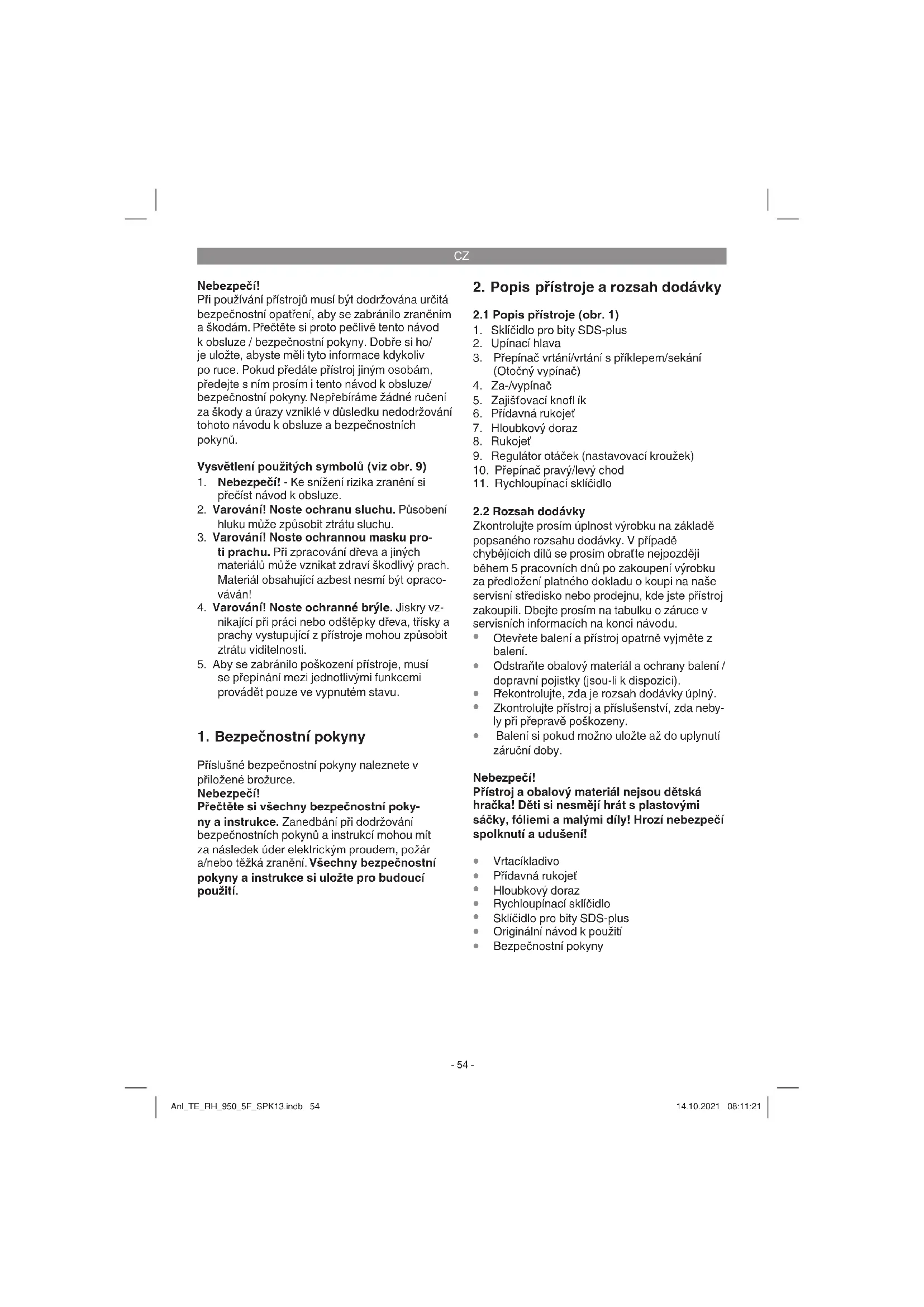

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

Vysvětlení použitých symbolů (viz obr. 9)

1. Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze.
2. Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
3. Varování! Noste ochrannou masku proti prachu. Pří zpracování dřeva a jiných materiálů může vznikat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván!
4. Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třisky a prachy vystupující z přístroje mohou způsobit ztrátu viditelnosti.
5. Aby se zabránilo poškození přístroje, musí se přepínání mezi jednotlivými funkcemi provádět pouze ve vypnutém stavu.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce.

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mit za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Sklíčidlo pro bity SDS-plus
2. Upínací hlava

3. Přepínač vrtání/vrtání s příklepem/sekání (Otočný vypínač)

4. Za-/vypínač

5. Zajišťovací knofl ík

6. Přídavná rukojeť

7. Hloubkový doraz

8. Rukoječ

9. Regulátor otáček (nastavovací kroužek)

10. Přepínač pravý/levý chod

11. Rychloupínací sklíčidlo

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
  Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Vrtacíkladivo
• Přídavná rukojeť
• Hloubkový doraz
• Rychloupínací sklíčidlo
• Sklíčidlo pro bity SDS-plus
• Originální návod k použití
- Bezpečnostní pokyny

CZ

3. Použití podle účelu určení

Přístroj je určen k vrtání do betonu, kameniva a cihel a k sekání za použití příslušného vrtáku nebo dláta.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Sítové napětí: 220-240 V \~ 50 Hz

Příkon: 950 W

Otáčky chodu naprázdno: ... 0-1200/0-2600 min ^1

Počet příklepů: 0-4500 min ^-1

Výkon vrtání beton/kámen (max.): ...... 28 mm

Třída ochrany: ......II /☐

Hmotnost: 3,8 kg

Nebezpečí!

Hluk a vibrace

Hluk a vibrace změřeny podle normy EN 60745.

Hladina akustického tlaku L _pA ...... 93 dB(A)

Nejistota K_pA 3 dB

Vrtací kladivo není určeno k použití venku, v sou-ladu s článkem 3 směrnice 2000/14/ES_2005/88/ES.

Noste ochranu sluchu.

Působení hluku může způsobit ztrátu sluchu.

Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745.

Příklepové vrtání do betonu

Emisní hodnota vibrací a _n = 16,4 m/s ^2

Nejistota K = 1,5 m/s²

Sekání

Emisní hodnota vibrací a_n=13,9 m/s^2

Nejistota K = 1,5 m/s²

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, ve a výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
  • Nepřetěžujte přístroj.
• V případě potřeby nechte přístroj zkontrolovat.
  • Pístroj vypněte, pokud ho nepoužíváte.
• Nosterukavice.

Pozor!

I přesto, že obsluhujete elektrický přístroj podle předpisů, existují vždy zbývající rizika. V souvislosti s konstrukcí a provedením elektrického přístroje se mohou vyskytnout následující nebezpečí:

1. Poškození plic, pokud se nenosí žádná vhodná ochranná maska proti prachu.
2. Poškození sluchu, pokud se nenosí žádná vhodná ochrana sluchu.
3. Poškození zdraví, které je následkem vibrací na ruce a paže, pokud se přístroj používá delší dobu nebo není řádně veden a udržován.

CZ

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Varování!

Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Místo použití zkontrolujte pomocí přístroje na hledání vedení, zda se tam nenachází skrytá elektrická vedení, plynové nebo vodovodní potrubí.

5.1 Přídavná rukojeť (obr. 2 - pol. 6)

Vrtací kladivo používat z bezpečnostních důvodů pouze s přídavnou rukojetí.

Přídavná rukojeť (6) Vám během používání vrtacího kladiva poskytuje dodatečnou stabilitu. Přístroj nesmí být z bezpečnostních důvodů používán bez přídavné rukojeti (6).

Přídavná rukojeť (6) se na vrtacím kladivu upevní pomocí mechanického upevnění. Otáčením ruko- jeti proti směru hodinových ručiček (z pohledu ru- kojeti) se mechanické upevnění uvolní. Otáčením rukojeti ve směru hodinových ručiček se mechanické upevnění utáhne.

Nejdříve uvolněte mechanické upevnění přídavné rukojeti. Poté můžete přídavnou rukojeť (6) naklonit do pro Vás nejpříjemnější pracovní polohy. Nyní přídavnou rukojeť v opačném směru otáčení opět utáhnout, až přídavná rukojeť pevně sedí.

5.2 Montáž a nastavení hloubkového dorazu (obr. 3 / pol. 7)

Hloubkový doraz (7) je držen přídavnou rukojetí (6) pomocí mechanického upevnění.

• Uvolněte zajištovací šroub (a) a vložte hloubkový doraz (7).
• Nastavte hloubkový doraz (7) na stejnou úroveň s vrtákem.
• Posuňte hloubkový doraz o požadovanou hloubku vrtání zpět.
  • Zajišťovací šroub (a) opět utáhněte.
  Nyní vrtejte otvor tak dalece, až se hloubkový doraz (7) dotkne obrobku.

5.3 Výměna sklíčidla (obr. 4)

Nyní můžete použít rychloupínací sklíčidlo (11) nebo sklíčidlo SDS Plus (1).

Varování:

Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Vložení:

• Upínací hlavu (2) posuňte dozadu a pevně ji držte.
• Sklíčidlo očištěné od prachu zasuňte při otáčení do otvoru.
• Upínací hlavu (2) opět nechte vyjet do výcho-zího bodu.
• Zaaretování zkontrolujte zatáhnutím za sklíčidlo.

Vyjmutí:

• Upínací hlavu (2) posuňte dozadu a pevně ji držte.
  • Sklíčidlo vyjměte.

5.4 Vložení nástroje (obr. 5-6)

Varování:

Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky.

Upozornění:

Hloubkový doraz uvolněte tak, jak je popsáno v části 5.2 a posuňte ho ve směru přídavné rukojeti. Tím získáte volný přístup ke sklíčidlu.

5.4.1 Rychloupínací sklíčidlo (obr. 5 / pol. 11)

• Otáčením otevřete sklíčidlo (11). Otvor na vrták musí být dostatečně velký, aby bylo možné vrták upnout.
• Zvolte vhodný vrták. Zastrčte vrták do otvoru sklíčidla tak dalece, jak je to možné.
• Otáčením zavřete sklíčidlo (11). Zkontrolujte, zda vrták ve sklíčidle (11) pevně drží.
• V pravidelných odstupech kontrolujte pevné usazení vrtáku resp. nástroje.

5.4.2 Sklíčidlo SDS-Plus (obr. 6 / pol. 1)

Nástroj před vložením vyčistěte a dřík nástroje lehce namažte mazacím tukem pro vrtáky.
- Čistý nástroj zasuňte otáčením až na doraz do upínání nástroje. Nástroj se sám zablokuje.
• Blokování zkontrolujte zatáhnutím za nástroj.

Upínací hlavu (b) posuňte dozadu, pevně ji držte a nástroj vyjměte.

CZ

6. Obsluha

Nebezpečí!

Aby se zabránilo ohrožení, musí se přístroj držet vždy pouze za obě rukojeti (6/8)! V opačném případě může při navrtání vedení hrozit úder elektrickým proudem!

6.1 Za-/vypínač (obr. 7/pol. 4)

• Nejdříve do přístroje nasadťe vhodný vrták (viz 5.4).
• Zastrčte síťovou zástrčku do vhodné zásuvky.
• Nasad'te vrtačku přímo na vrtané místo.

Zapnutí:

Za-/vypínač (4) stisknout.

Trvalý provoz:

Za-/vypínač (4) zajistit zajišťovacím knoflíkem (5).

Vypnutí:

Za-/vypínač (4) krátce stisknout.

6.2 Nastavení počtu otáček (obr. 7/pol. 4)

• Počet otáček můžete během provozu plynule regulovat.
• Silnějším či slabším stisknutím za-/vypínače (4) volíte počet otáček.
• Volba správného počtu otáček: Nejvhodnější počet otáček závisí na obrobku, druhu režimu a použitém vrtáku.
• Malý tlak na za-/vypínač (4): nižší počet otáček
  Větší tlak na za-/vypínač (4): vyšší počet otáček
  Tip: Navrtávejte díry s malým počtem otáček. Poté krok za krokem počet otáček zvyšujte.

Přednosti:

• Vrták lze při navrtávání lépe kontrolovat a nesklouzne.
• Zabráníte roztríštěným vyvrtaným otvorům (např. u dlaždiček).

6.3 Předvolba počtu otáček (obr. 7/pol. 9)

• Regulátor otáček (9) Vám umožňuje vymezit maximální počet otáček. Za-/vypínač (4) může být stlačen pouze do uvedené hodnoty počtu otáček.
• Nastavte počet otáček pomocí nastavovacího kroužku (9) na za-/vypínači (4).
  • Neprovádějte nastavení během vrtání.

6.4 Přepínač pravý/levý chod (obr. 7/pol. 10)

• Přepínat pouze ve vypnutém stavu!
• Pomocí přepínače pravý/levý chod (10) nastavte směr chodu příklepové vrtačky:

Směr chodu Poloha spínače

Pravý chod (vpřed a vrtání) stlačen doprava

Levý chod (zpětný chod) stlačen doleva

6.5 Přepínač vrtání/vrtání s příklepem/sekání (obr. 8)

Pro vrtání stiskněte knoflík (E) na otočném vypínači (3) a současně otočte otočný vypínač (3) do polohy A.

Poloha vypínače A1:

Vysoký točivý moment, nízká rychlost

Poloha spínače A2:

Nízký točivý moment, vysoká rychlost
- Na vrtání s přiklepem stisknout knoflík (E) na otočném vypínači (3) a současně otočit otočný vypínač (3) do polohy B.
- Na sekání stisknout knoflík (E) na otočném vypínači (3) a současně otočit otočný vypínač (3) do polohy C.
• V poloze C není sekáč zaaretován.
- Na sekání stisknout knoflík (E) na otočném vypínači (3) a současně otočit otočný vypínač (3) do polohy D.
• V poloze D je sekáč zaaretován.

Upozornění!

Na vrtání potřebujete pouze malou přitlačnou sílu. Příliš velký přitlačný tlak zbytečně zatěžuje motor. Pravidelně kontrolovat vrták. Tupé vrtáky nabrou-sit nebo vyměnit.

7. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je sítové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

CZ

8. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

8.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky.

Nebezpečí! Uhlíkové kartáčky smí vyměnit pouze odborný elektrikář.

8.3 Údržba

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
- Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.Einhell-Service.com

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30°C. Uložte elektrický přístroj v originálním balení.

CZ

Jen pro země EU

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku:

Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit pří jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům.

Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy Einhell Germany AG.

Technickézměny vyhrazeny

CZ

Servisníinformace

Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, objednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů.

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Kategorie Příklad
Rychle opotřebitelné díly*	Uhlíkové kartáčky, sklíčidlo
Spotřební materiál/spotřební díly*	Vrták, sekáč
Chybějící díly

* není nutně obsaženo v rozsahu dodávky!

V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.Einhell-Service.com. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na následující otázky:

• Fungoval přístroj předtím nebo byl od začátku defektní?
  Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?
  Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní přiznak)?
  Popište tuto chybnou funkci.

CZ

Záruční list

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které niže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonom stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

1. Z naší záruky jsou vylou čeny:

- Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

1. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

2. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.Einhell-Service.com. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj.

Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nejsou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu.

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

SK

Nebezpečenstvo!

1. Bezpečnostné pokyny

Hladina akustického tlaku L_pA 93 dB(A)

Nepresnost K _pA 3 dB

• Upínaciu objímku (2) potiahnuť dozadu a podržat
  • Odobrat' skl'učovadlo

Za účelom odobrania potiahnut upínaciu objímku (b) dozadu, podržat a nástroj odobrat.

6. Obsluha

Nebezpečenstvo!

Stlačit vypínač zap/vyp (4).

Trvalá prevádzka:

Zabezpečit vypínač (4) pomocou aretačného tlačidla (5).

Vypnutie:

Vrták je pri navítaní l'ahšie kontrolovatel'ný a nepošmykne sa. Zabránite roztriešteniu vrtacích otvorov (napr. pri kachličkách).

6.3 Predvol'ba otáčok (obr. 7/pol. 9)

Smer pohybu Poloha prepínača

Pravotočivý chod

(dopredu a vítanie)

zatlačené doprava

L'avotočivý chod

(pohyb dozadu) zatlačené dol'ava

Pred všetkými údržbovými a čistiacimi prácami vytiahnite kábel zo siete.

8.1 Čistenie

Nebezpečenstvo! Uhlíkové kefky smú byt vymieňané len odborným elektrikárom.

8.3 Údržba

Recyklačná alternatíva k výzve na spätné zaslanie výrobku:

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

Vážená zákazníčka, vážený zákazník,

V skladu s členom 3 smernice 2000/14/
