BRUGSANVISNING TERH 950 5F EINHELL

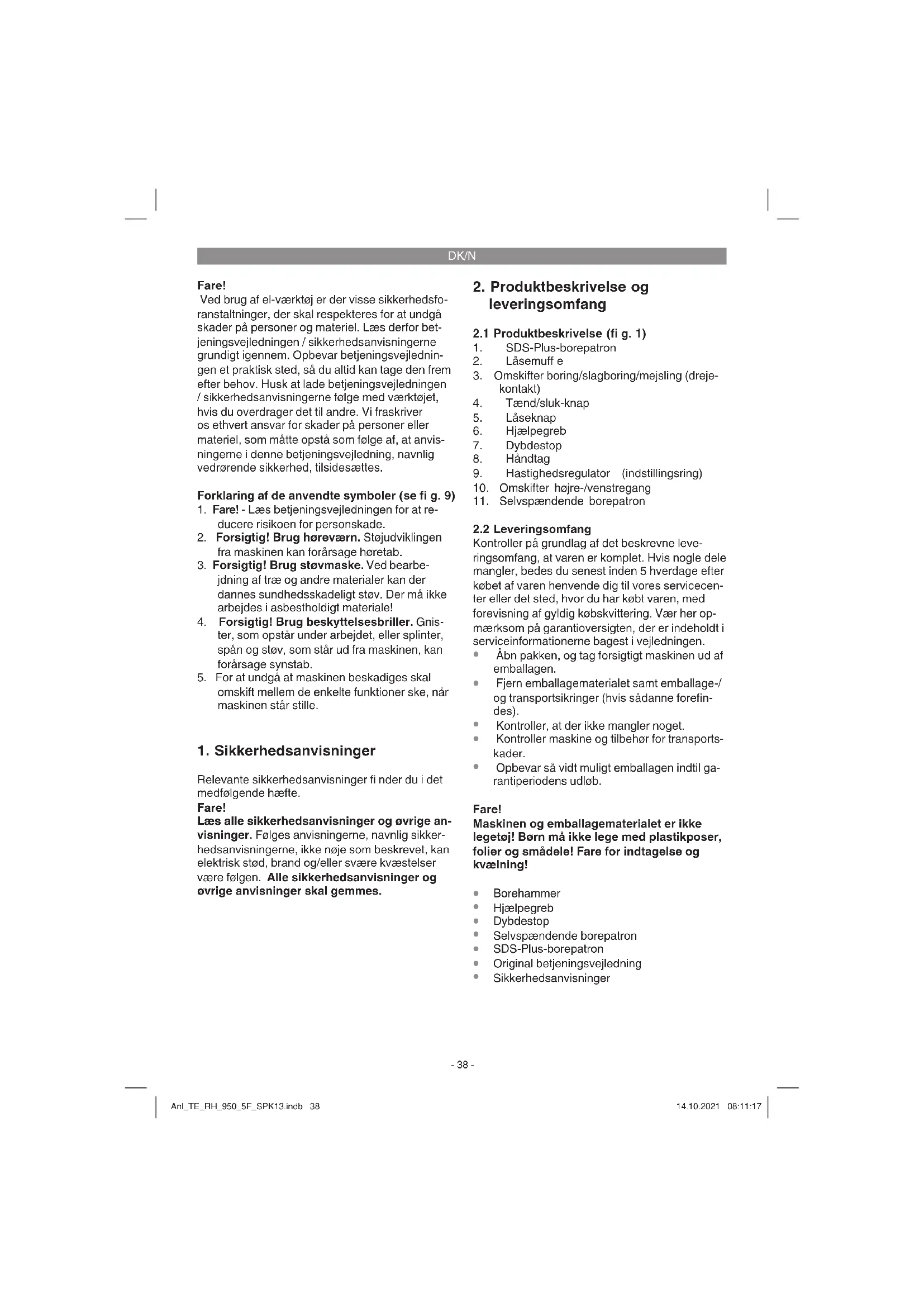

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes. Forklaring af de anvendte symboler (se fi g. 9)

1. Fare! - Læs betjeningsvejledningen for at re-

ducere risikoen for personskade.

2. Forsigtig! Brug høreværn. Støjudviklingen

fra maskinen kan forårsage høretab.

3. Forsigtig! Brug støvmaske. Ved bearbe-

jdning af træ og andre materialer kan der dannes sundhedsskadeligt støv. Der må ikke arbejdes i asbestholdigt materiale!

4. Forsigtig! Brug beskyttelsesbriller. Gnis-

ter, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab.

5. For at undgå at maskinen beskadiges skal

omskift mellem de enkelte funktioner ske, når maskinen står stille.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Fare! Læs alle sikkerhedsanvisninger og øvrige an- visninger. Følges anvisningerne, navnlig sikker- hedsanvisningerne, ikke nøje som beskrevet, kan elektrisk stød, brand og/eller svære kvæstelser være følgen. Alle sikkerhedsanvisninger og øvrige anvisninger skal gemmes.

10. Omskifter højre-/venstregang

11. Selvspændende borepatron

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Selvspændende borepatron

Original betjeningsvejledning

Maskinen er beregnet til hammerboring i beton, sten og murværk og til mejselarbejder med an- vendelse af passende bor eller mejsel. Saven må kun anvendes i overensstemmelse med dens tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os eth- vert ansvar for skader, det være sig på personer eller materiel, som måtte opstå som følge af, at maskinen ikke er blevet anvendt korrekt. Ansvaret bæres alene af brugeren/ejeren. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Vægt: ..........................................................3,8 kg Fare! Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 60745. Lydtryksniveau L

Det angivne svingningsemissionstal er målt ud fra en standardiseret prøvningsmetode og kan - afhængig af den måde, el-værktøjet anvendes på - ændre sig og i undtagelsestilfælde ligge over den angivne værdi. Det angivne svingningsemissionstal kan anven- des til at sammenligne et el-værktøj med et andet. Det angivne svingningsemissionstal kan også an- vendes til en indledende skønsmæssig vurdering af den negative påvirkning. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt. Anl_TE_RH_950_5F_SPK13.indb 39Anl_TE_RH_950_5F_SPK13.indb 39 14.10.2021 08:11:1714.10.2021 08:11:17DK/N

Inden du slutter høvlen til strømforsyningsnettet, skal du kontrollere, at dataene på mærkepladen stemmer overens med netdataene. Advarsel! Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på høvlen. Undersøg arbejdsstedet for skjulte elektriske led- ninger, gas- og vandrør med en kabelsøger.

5.1 Hjælpegreb (fi g. 2 – pos. 6)

Af sikkerhedsgrunde skal hjælpegrebet altid benyttes. Hjælpegrebet (6) sikrer et mere stabilt fæste un- der arbejdet med borehammeren. Brug af hjælpe- grebet (6) er påbudt af sikkerhedsgrunde. Hjælpegrebet (6) klemmes fast på borehamme- ren. Fastklemningen frigøres ved at dreje grebet i retning mod uret (set fra grebet). Fastklemning kommer i stand ved at dreje grebet i retning med uret. Frigør først fastklemningen af hjælpegrebet. He- refter kan du dreje hjælpegrebet (6) i den arbejds- position, der passer dig bedst. Drej nu hjælpegre- bet i i den modsatte drejeretning, så hjælpegrebet sidder fast.

5.2 Montering og indstilling af dybdestop

(billede 3/pos. 7) Dybdestoppet (7) holdes fastklemt af hjælpegrebet (6).

Træk dybdestoppet tilbage svarende til den ønskede boredybde.

Spænd låseskruen fast (a) igen.

Bor nu hullet, indtil dybdestoppet (7) berører arbejdsemnet.

5.3 Udskiftning af borepatron (billede 4)

Der kan vælges mellem selvspændende borepatron (11) og SDS-Plus-borepatron (1). Advarsel: Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på produktet. Indsætning:

Træk låsemuffen (2) tilbage, og hold den fast

Lad låsemuffen (2) glide tilbage til udgangs- punktet igen

Træk låsemuffen (2) tilbage, og hold den fast

5.4 Indsætning af værktøj (billede 5-6)

Advarsel: Træk altid stikket ud af stikkontakten, inden du foretager indstillinger på produktet. Bemærk: Løsn dybdeanslaget iht. beskrivelsen under pkt.

5.2 og skub det hen imod hjælpegrebet. Du har

nu fri adgang til borepatronen.

5.4.1 Selvspændende borepatron (billede 5/

Skru borepatronen (11) på. Boråbningen skal være stor nok til at kunne optage boret.

Vælg et egnet bor. Sæt boret så langt op i bo- repatronens åbning som muligt.

Kontroller med jævne mellemrum, at boret/ værktøjet sidder godt fast

Rengør værktøjet før indsætningen, og smør værktøjsskaftet med lidt borefedt.

Skub det støvfrie værktøj ind i værktøjshol- deren med en drejende bevægelse, så det klikker fast. Værktøjet låser fast af sig selv.

Træk i værktøjet for at tjekke fastlåsningen. Træk låsemuff en (b) tilbage, hold den fast og tag værktøjet ud for at tage den ud. Anl_TE_RH_950_5F_SPK13.indb 40Anl_TE_RH_950_5F_SPK13.indb 40 14.10.2021 08:11:1714.10.2021 08:11:17DK/N

Fare! Af sikkerhedsgrunde skal du altid holde fast i maskinens to håndtag (6 /8)! Ellers er der fare for elektrisk stød ved anboring i nærheden af ledninger!

Sæt først et egnet bor i maskinen (se 5.4).

Sæt stikket i en stikkontakt.

Medbring boremaskinen til borestedet. Tænd: Tryk på tænd/sluk-knappen (4) Vedvarende drift: Fikser tænd/sluk-knappen (4) med låseknappen (5) Sluk: Tryk kortvarigt tænd/sluk-knappen (4) ind.

Omdrejningstallet kan styres trinløst under arbejdet.

Omdrejningstallet bestemmes ud fra, hvor kraftigt du trykker ind på tænd/sluk-knappen (4).

Valg af rigtigt omdrejningstal: Det bedst eg- nede omdrejningstal afhænger af arbejdsem- net, driftsmodus og boret.

Moderat tryk på tænd/sluk-knap (4): Lavere omdrejningstal

Kraftigere tryk på tænd/sluk-knap (4): Højere omdrejningstal

Du undgår splintrede borehuller (f.eks. ved kakler).

Med hastighedsregulatoren (9) kan du fast- sætte det maksimale omdrejningstal. Tænd/ Sluk-knappen (4) kan kun trykkes ind til det fastsatte maksimale omdrejningstal.

Indstil omdrejningstallet med justerringen (9) i tænd/sluk-knappen (4).

Denne indstilling må ikke foretages, mens du borer.

6.4 Omskifter højre-/venstregang

Omskift må kun foretages, når maskinen står stille!

Indstil slagboremaskinens omløbsretning med omskifteren (10): Omløbsretning Kontaktposition Højregang (fremad og boring) Højre trykket ind Venstregang (tilbageløb) Venstre trykket ind

I position D er mejslen låst. Bemærk! Hammerboring kræver kun et ganske moderat pressetryk. Et for højt pressetryk vil belaste moto- ren unødigt. Efterse med jævne mellemrum boret. Et stumpt bor skal slibes efter eller skiftes ud.

reservedelsbestilling Fare! Træk stikket ud af stikkontakten inden vedligehol- delsesarbejde.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Ved for megen gnistdannelse skal kontaktkullet efterses af en fagmand. Fare! Udskiftning af kontaktkul skal foretages af en fagmand.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

Nummeret på den nødvendige reservedel. Aktuelle priser og øvrige oplysninger fi nder du på internetadressen www.Einhell-Serice.com

9. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_TE_RH_950_5F_SPK13.indb 42Anl_TE_RH_950_5F_SPK13.indb 42 14.10.2021 08:11:1814.10.2021 08:11:18DK/N

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG. Ret til tekniske ændringer forbeholdes Anl_TE_RH_950_5F_SPK13.indb 43Anl_TE_RH_950_5F_SPK13.indb 43 14.10.2021 08:11:1814.10.2021 08:11:18DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Kontaktkul, borepatron Forbrugsmateriale/ forbrugsdele* Bor, mejsel Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)? Beskriv venligst fejlfunktionen. Anl_TE_RH_950_5F_SPK13.indb 44Anl_TE_RH_950_5F_SPK13.indb 44 14.10.2021 08:11:1814.10.2021 08:11:18DK/N

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el- ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TE_RH_950_5F_SPK13.indb 45Anl_TE_RH_950_5F_SPK13.indb 45 14.10.2021 08:11:1914.10.2021 08:11:19S
