BRUKSANVISNING TERH 950 5F EINHELL

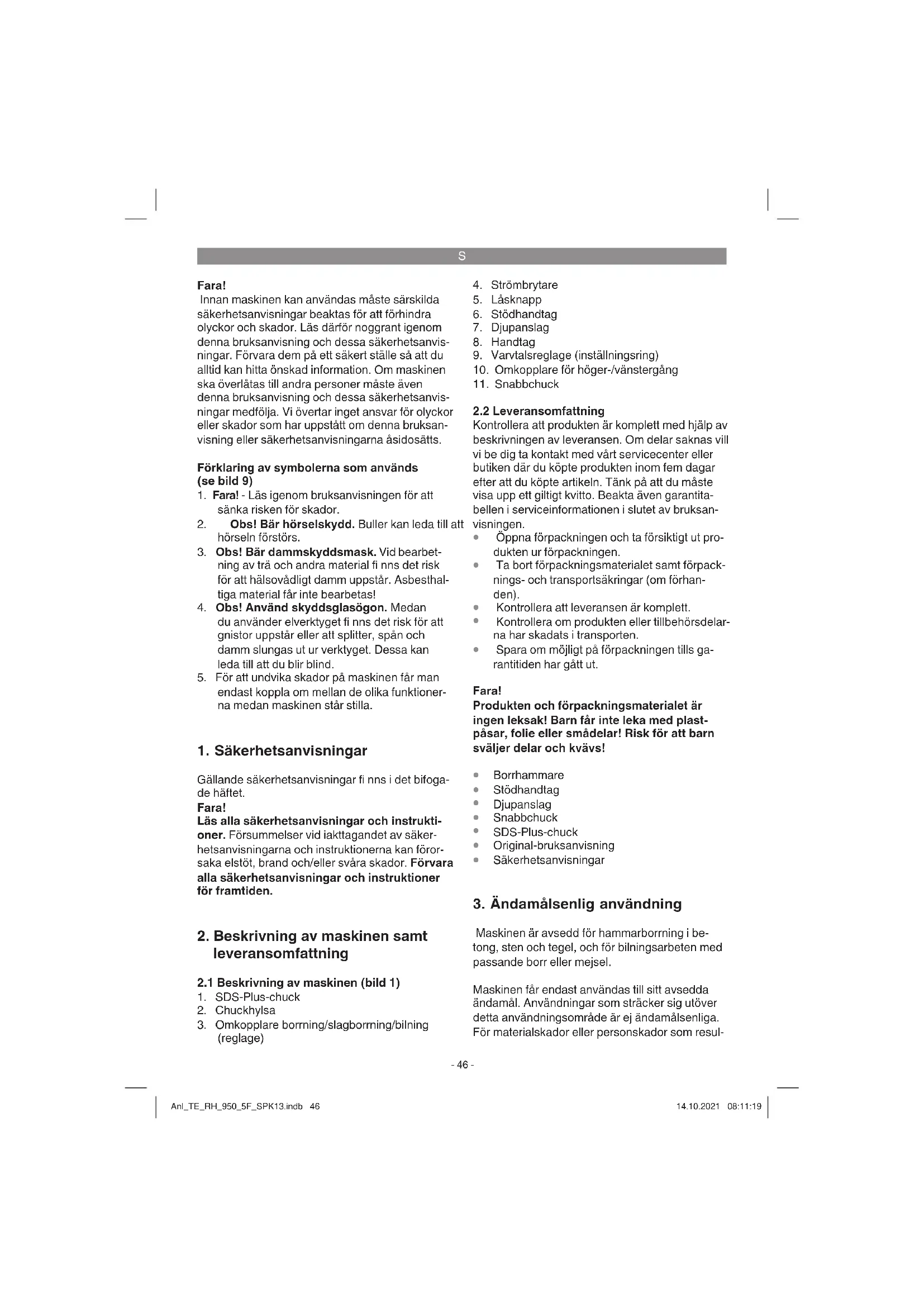

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts. Förklaring av symbolerna som används (se bild 9)

1. Fara! - Läs igenom bruksanvisningen för att

sänka risken för skador.

2. Obs! Bär hörselskydd. Buller kan leda till att

3. Obs! Bär dammskyddsmask. Vid bearbet-

ning av trä och andra material fi nns det risk för att hälsovådligt damm uppstår. Asbesthal- tiga material får inte bearbetas!

4. Obs! Använd skyddsglasögon. Medan

du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

5. För att undvika skador på maskinen får man

endast koppla om mellan de olika funktioner- na medan maskinen står stilla.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1)

9. Varvtalsreglage (inställningsring)

10. Omkopplare för höger-/vänstergång

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Maskinen är avsedd för hammarborrning i be- tong, sten och tegel, och för bilningsarbeten med passande borr eller mejsel. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- Anl_TE_RH_950_5F_SPK13.indb 46Anl_TE_RH_950_5F_SPK13.indb 46 14.10.2021 08:11:1914.10.2021 08:11:19S

terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

Vikt .............................................................3,8 kg Fara! Buller och vibration Buller- och vibrationsvärden har bestämts enligt EN 60745. Ljudtrycksnivå L

.............................................. 3 dB Enligt artikel 3 i direktiv 2000/14/EC och 2005/88/ EC är borrhammaren inte avsedd för användning utomhus. Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 60745. Använda borrhammaren till betong Vibrationsemissionsvärde a

Bilning Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Bär handskar. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

3. Hälsoskador som uppstår av hand- och

armvibrationer om maskinen används under längre tid eller om det inte hanteras och un- derhålls enligt föreskrift.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen. Kontrollera med en kabeldetektor att området där du ska arbeta är fritt från dolda gas- och vattenrör samt elektriska ledningar.

5.1 Stödhandtag (bild 2 - pos. 6)

Av säkerhetsskäl ska du alltid använda borrham- maren tillsammans med stödhandtaget. Stödhandtaget (6) ger dig ytterligare stöd medan Anl_TE_RH_950_5F_SPK13.indb 47Anl_TE_RH_950_5F_SPK13.indb 47 14.10.2021 08:11:1914.10.2021 08:11:19S

du använder borrhammaren. Av säkerhetsskäl får du inte använda maskinen om stödhandtaget (6) saknas. Kläm fast stödhandtaget (6) på borrmaskinen. Vrid runt handtaget i motsols riktning (sett från handtaget) för att lossa på klämningen. Vrid runt handtaget i medsols riktning för att dra åt kläm- ningen. Lossa först på det klämda stödhandtaget. Där- efter kan du svänga stödhandtaget (6) till ett lämpligt arbetsläge. Vrid runt stödhandtaget i den motsatta riktningen tills det sitter fast igen.

5.2 Montera och ställa in djupanslag (bild 3/

pos. 7) Djupanslaget (7) är fastklämt i stödhandtaget (6).

Lossa på fixeringsskruven (a) och sätt in dju- panslaget (7).

Ställ in djupanslaget (7) så att dess spets stämmer överens med borrspetsen.

Dra tillbaka djupanslaget med en sträcka som motsvarar avsett borrdjup.

Dra åt fixeringsskruven (a) igen.

Borra nu hålet tills djupanslaget (7) rör vid arbetsstycket.

5.3 Byta ut chuck (bild 4)

Du kan välja mellan snabbchuck (11) och SDS- Plus-chuck (1). Varning: Dra alltid ut stickkontakten innan du gör några inställningar på maskinen. Sätta in:

Dra tillbaka chuckhylsan (2) och håll fast den

Skjut in den dammfria chucken i fästet med en vridande rörelse.

Låt chuckhylsan (2) glida tillbaka till utgångs- läget.

Dra i chucken för att kontrollera att den sitter fast. Ta ut:

Dra tillbaka chuckhylsan (2) och håll fast den.

5.4 Sätta in verktyg (bild 5-6)

Varning: Dra alltid ut stickkontakten innan du gör några inställningar på maskinen. Märk: Lossa på djupanslaget enligt beskrivningen i 5.2 och skjut in det mot stödhandtaget. Därefter är borrchucken fritt åtkomlig.

Vrid chucken (11) så att den öppnas. Öppnin- gen i chucken måste vara tillräckligt stor så att borren får plats.

Välj en lämplig borr. Skjut in borren i chucken så långt som möjligt.

Vrid chucken (11) så att den stängs. Kontrol- lera att borren sitter fast i chucken (11).

Rengör verktyget och fetta in dess fäste med en aning borrfett innan du sätter in det.

Vrid in det dammfria verktyget i verktygsfästet till stopp. Verktyget spärras fast automatiskt.

Dra i verktyget för att kontrollera att det sitter fast. Dra tillbaka chuckhylsan (b), håll fast och dra ut verktyget.

Fara! För att undvika faror får maskinen endast hållas i de båda handtagen (6 /8)! I annat fall fi nns det risk för elektriska slag om du skulle råka borra i kablar!

Sätt först in en lämplig borr i maskinen (se 5.4).

Anslut stickkontakten till ett lämpligt vägguttag.

Sätt emot borrmaskinen direkt på borrstället. Inkoppling: Tryck på strömbrytaren (4) Kontinuerlig drift: Tryck på strömbrytaren (4) och spärra med lås- knappen (5). Frånkoppling: Tryck in strömbrytaren (4) kort.

6.2 Ställa in varvtalet (bild 7/pos. 4)

Du kan ställa in varvtalet steglöst under an- vändningen.

Välj rätt varvtal: Lämpligt varvtal är beroende av arbetsstycket, driftslag och typ av borr.

Svagt tryck på strömbrytaren (4): lågt varvtal

Stort tryck på strömbrytaren (4): högt varvtal

Tips: Använd lågt varvtal i början när du bor- rar hål. Höj därefter varvtalet stegvis. Fördelar:

Borren är lättare att kontrollera i början och glider inte åt sidan.

Du undviker splittrade borrhål (t ex vid kakel).

6.3 Förvälja varvtalet (bild 7/pos. 9)

Du kan använda ringen för varvtalsinställ- ningen (9) för att definiera maximalt varvtal. Strömbrytaren (4) kan endast tryckas in tills ett maximalt inställt varvtal har nåtts.

Ställ in varvtalet med inställningsringen (9) som finns på strömbrytaren (4).

Gör inte denna inställning medan du borrar.

6.4 Omkopplare för höger-/vänstergång

Får endast kopplas om när maskinen står stil- la!

Ställ in slagborrmaskinens rotationsriktning med omkopplaren för höger-/vänstergång (10): Rotationsriktning Omkopplarens läge Högergång (framåt samt borrning) Intryckt på höger sida Vänstergång (bakåt) Intryckt på vänster sida 6.5. Omkopplare för borrning/slagborrning/ bilning (bild 8)

Om du vill borra, tryck på knappen (E) på reglaget (3) och vrid samtidigt reglaget (3) till läge A. Reglage i läge A1: Högt vridmoment, låg hastighet Reglage i läge A2: Lågt vridmoment, hög hastighet

Om du vill borra, tryck på knappen (E) på reglaget (3) och vrid samtidigt reglaget (3) till läge A.

Om du vill slagborra, tryck på knappen (E) på reglaget (3) och vrid samtidigt reglaget (3) till läge B.

Om du vill bila, tryck på knappen (E) på regla- get (3) och vrid samtidigt reglaget (3) till läge C. Mejseln är inte spärrad i läge C.

Om du vill bila, tryck på knappen (E) på regla- get (3) och vrid samtidigt reglaget (3) till läge D. Mejseln är spärrad i läge D. Märk! Vid hammarborrning behöver du inte pressa maskinen särskilt mycket. En alltför hög anligg- ningskraft belastar bara motorn onödigt mycket. Kontrollera borren i regelbundna intervaller. Slipa eller byt ut trubbiga borr.

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Fara! Kolborstarna får endast bytas ut av en be- hörig elinstallatör.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.Einhell-Service.com

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_TE_RH_950_5F_SPK13.indb 50Anl_TE_RH_950_5F_SPK13.indb 50 14.10.2021 08:11:2014.10.2021 08:11:20S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från Einhell Germany AG. Med förbehåll för tekniska ändringar. Anl_TE_RH_950_5F_SPK13.indb 51Anl_TE_RH_950_5F_SPK13.indb 51 14.10.2021 08:11:2014.10.2021 08:11:20S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Kolborstar, chuck Förbrukningsmaterial/förbrukningsdelar* Borr, mejslar Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.Einhell-Service.com. Ge en detal- jerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_TE_RH_950_5F_SPK13.indb 52Anl_TE_RH_950_5F_SPK13.indb 52 14.10.2021 08:11:2114.10.2021 08:11:21S
