GEBRUIKSAANWIJZING BrematicPRO ONOFF UPOS 868 01 W1000 BRENNENSTUHL

Draadloze actor AAN / UIT verzonken inbouw

Gebruiksaanwijzing

Legenda van de gebruikte pictogrammen.. 22

Veiligheidsinstructies

Correct gebruik

Informatie over de draadloze werkinq.. 22

Duty cycle.. 23

Omvang van de levering.. 23

Draadloze actor AAN / UIT verzonken inbouw aan de BrematicPRO afstandsbediening koppelen

Koppeling ongedaan make

Fabrieksinstellungen terugzetten

Apparaat reinigen

Storing oplossen

Afvoer 26

Service 26

Fabrikant 26

Conformiteitsverklaring.. 26

Legenda van de gezrukke pictogrammen

i	Lees a.u.b. de gelebruksaanwijzing! Voorzichtig! Brandgevaar!
!	Neem de waarschuwingen en veiligheidsinstrumenties in acht!		Voer de verpakking en het apparaat op een milieuvriendelijk manier afl!
	Voorzichtig! Kans op elektrische schokken!

Veiligheidsinstructies

De gebruksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veilighid, gebruik en verwijdering. Maak uzelf voor gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstrumenties. Gebruik het apparaat alleen zoals beschreiben en uitsluitend voor de aangegeven gebruksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.
WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen vankleine onderdelen of folie. Kinderen onderschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen spelgoed.
Dit apparaat kan door kinderen vanaf 8aar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zij onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeieende bevaren begrijpen. Kinderen moot Niet met het apparaat spelen. Reiniging en onderhoudogen Niet door kinderen zonder toezicht worden uitgevoerd.
Gebruik het apparaat alleen in een droge en stofvrije omgeving.
Gebruik het apparaat alleen binnenshuis.
Stel het apparaat Niet bloot aan ongunstige invloeden zoals vocht,
- voortdurend zonlicht,
warmtebronnen,
kou,
trillingen.

VOORZICTIG! KANS OP VERWONDING!

Wij zijn Niet aansprakelijk voor materiaèle schade of persoonlijk let-sel als gevolg van onjuist gebruik of het negeren van de veiligheids-instructies! In dergelijkke geallen vervalt de waarborg / garantie!

Een ander gebruik dan in deze handleiding beschreiben, leidt tot schade aan het apparaat. Verander de constructie van het apparaat Niet. Anders kan een veilig gebruik Niet worden gewaarborgd.

GEVAAR VOOR ELEKTRISCHE SCHOKKEN!

Open de behuizing Niet. Het apparaat bevat geen onderdelen die onderhouden要去en worden. Neem bij storingen contact op met de serviceafdeling.
Laat werkzaamheden aan het stroomnet uitsluitend in een spanningsloze toestand door een elektro-monteur uitvoeren.
Voer de montage in geen geval zich uit als u Niet over vakkennis beschikt, maar huur een vakman in.
Neem het apparatusaat bij zichtbare beschadigingen Niet in gebruik.

BRANDGEVAAR!

Het apparaat mag alleen door een gekwalificeerde elektro-vakman (bijv. een elektricien) worden geinstalleerd die op de hoogte is van de hienvoor geldende voorschriften (bijv. VDE).

Sluit geen toestellen op het apparaat aan die bij onbeheerd inschakelen brand of andere schade konnen veroorzaken (bjv. strijkijzers).
Schakel het apparaat Niet ongecontroleerd en zonder toezicht in.
Voorkom overbelasting van het apparatus.
Bij overbelasting bestaat brandgevaar of kan het apparaat beschadigd raken. De maximale belastbaarheid bedraagt max. 1000 W.

Correct gebruik

De draadloze actor AAN / UIT verzonken inbouw is uitsluitend bedoeld om de erop aangesloten verbruikers in droge binnenruimtes in en uit te schaken.

Informatie over de draadloze werkinq

Dit product werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een Niet exclusive manier, waarom hunnen storingen Niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. luchtvochtigheid naast de bouwtechnische bedingingen terplaatse een belangrijke rol.

De reikwijdte kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidsprekers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netadapters, computers

Duty cycle

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat moet zorgen voor een probleemloze werkung van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1% van een uur (dus 36 seconden / uur). Na het bereiken van de 1% -limiet kan geen signalaalen worden verzonden tot de tijdsgrens van de duty cycle is verstreten, dus na een uur.

Omvang van de levering

1xdraadloze actor AAN / UIT verzonken inbouw
1xbeknoptehandleiding
1x gebruksaanwijzing (digitaal, als download)

Technische gegevens

Product-aanduiding: UPOS 868 01 W1000 3726

Art.nr.:1294720

Draadloze frequenie: 868.3 MHz

Frequen tieband:868.1-868.5MHz

Max. zendvermogen: < 20mW

Duty cycle: < 1% per uur

Voedingsspanning: 230V / AC,50Hz

Schakelvermogen max.: 1000 W

Stroomopname: < 1 W

Omgveingstemperatuur: 0^ tot 35^

Beschermingsgraad: IPO0

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 52,1 x 52,1 x 25,5 mm

Gewicht: 42g

Technische wijzigingen voorbehonden.

Apparaatoverzicht

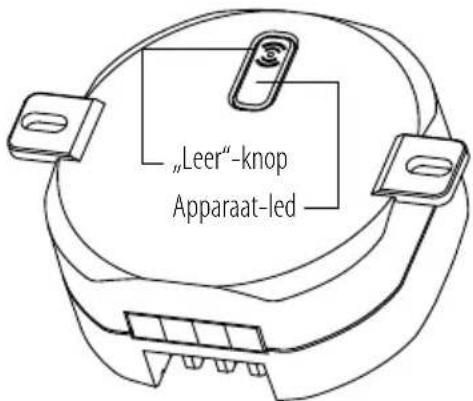

Voorkant

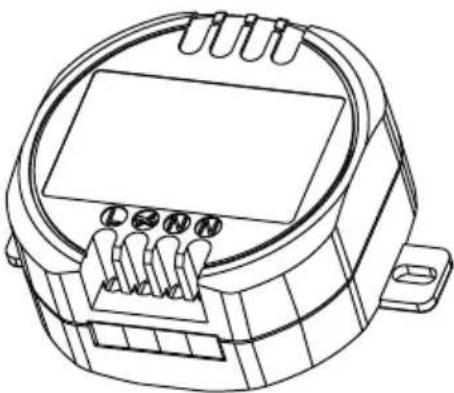

Achterkant

L Aansluiting fasedraad L1 230 V (ingaand)
N Aansluiting nuldraad N 230 V (verbruiker)

Geschakelde fasedraad L1 230 V (verbruiker)
N Aansluiting nuldraad N 230 V (ingaand)

Functie

De draadloze actor AAN / UIT verzonken inbouw maakt deel UIT van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of pc-software van BrematicPRO worden aangestuurd. De draadloze actor AAN / UIT verzonken inbouw kan direct aan de BrematicPro afandsbediening worden gekoppeld en bediend. Om verdere software-gestuurde functies (bijv. timer-aansturing,lichtscenes,astro-functie) te kennen gebruiken, kan deze via de BrematicPRO gateway in het Brennenstuhl Home Automation Systems BrematicPRO worden opgenomen. Welke componenten compatibel়n met de draadloze actor AAN / UIT verzonken inbouw, vindt u op www.brematic.com/nl/service. Meer informatie over het koppelen van de componenten vindt u in de gebruiksaanwijzing van de desbetreffende BrematicPRO draadloze component.

Montage

Opmerking: controller voor de montage of het product zich binnen de reikwijdte van de gateway bevindt.

VOORZICTIG! KANS OP ELEKTRISCHE SCHOKKEN!

Voer de installmentie van het apparaat alleen in spanningsloze toestanduit!Maak de toevoerleiding van het stroomnet spanningsloos door de bijbehorende zekeringautomaat uit te schakelen of de zekering eruit te draaien. Beveilig deze gegen onbedoeld hernieuwd inschakelen, bijv. met een waarschuwingsbordje.
Controller voor de montage met een geschikt meetapparaat of de stroomleiding spanningsloos is.
Deplaatselijke netspanning moet overeenkomen met de technische gegevens van het apparaat (zie „Technische gegevens”).
Controller voor de montage hoeveel vermogen de verbruiker die u op het apparaat wilt aansluiten, opneemt. De maximale belasthaarheid bedraagt max. 1000 W.
Het apparaat beslist in een geschichte inbouwdoos of opbouwdoos gebruiken of in een andere waarvoor geschichte behuizing monteren.
Gebruik het apparaat alleen op een vaste plaats.

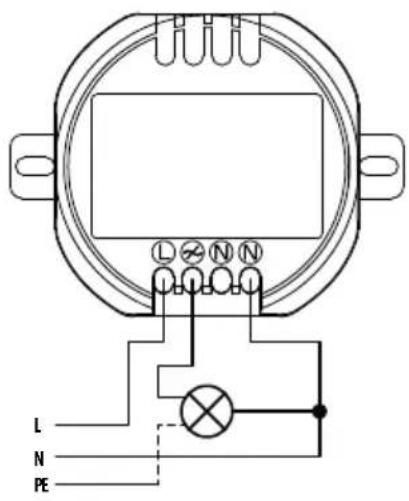

Sluit de stroomkabels aan op de schroefklemmen L en N (N = nuldraad, L = fasedraad) (zie afb.).
Sluit op de middelste twee schroefklemmen de verbruiker aan (zie afb.).
Bij verbruikers met een PE / aarde-aansluiting要去 de aardedraad worden aangesloten.
Bevestig de draadloze Aan/Uit-schakelactor met schroeven aan de inbouwdoos (afstandussen de bevestigingsgaten = 60~mm
Let er bij de montage op dat de „leer“-knop op de voorkant van de behuizing vrij ligt en Niet per ongeluk worden bediend.

App / pc-software BrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO worden via de app / pc-software BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De pc-software kunt u op www.brematic.com/nl/service downloaden. Volg voor het downloaden en de installmentie de aanwijzingen op het beeldschem.

Meer informatatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

Draadloze actor AAN / UIT verzonken inbouw aan de BrematicPRO afstandsbediening koppelen

De draadloze actor AAN / UIT verzonken inbouw kan direct aan de BrematicPro afstandsbediening worden gekoppeld. Bekijk voor verdere mogelijkheden de compatibiliteitstijst op www.brematic.com/nl/service.

OHoude,leer"-knop 3 seconden lang ingedrukt. De led knippert rood.

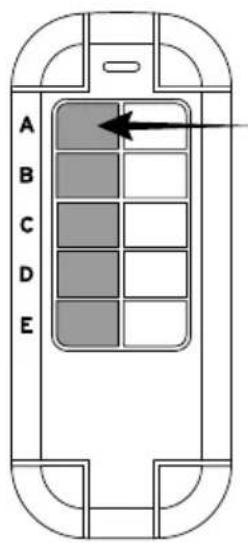

Druk terwijl de led knippert op een te reserveren linker knop van de draadloze BrematicPRO afstandsbediening.

Als de beiden apparaten succes
vol aan elkaar zich gekoppeld,
brandt de led groen en de
draadloze schakelactor is inges
schakeld. Het leerproces is afgerond.

Koppeling ongedaan make

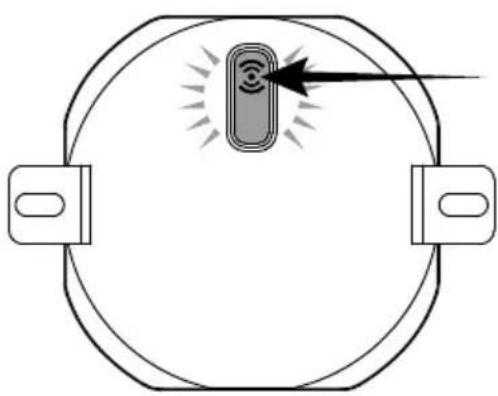

OHoude"leer"-knop 3 seconden lang ingedrukt. De led knippert rood.

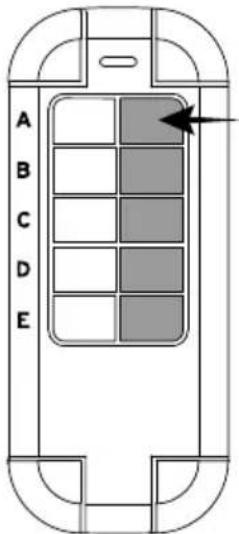

Druk terwijl de led knippert op de desbetreffende rechter knop van de draadloze BrematicPRO afstandsbediening die u wilt ontkoppelen.

De ontkoppeling is afgesloten.

Draadloze actor AAN / UIT verzonken inbouw aan de BrematicPRO-gateway koppelen

Door het opnemen in het Home Automation Systems BrematicPRO via de BrematicPRO-gateway is het möglichk om met behulp van de app / pc-software BrematicPRO software-functies te gebruiken zoals bijv. timer-aansturing, Lichtscenes, astro-functie (zonsopgang / -ondergang aansturing).

De app of de pc-software BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar.

Houd een minimale afstand aan van 50 cmussen het apparaat en de gateway.
Open het menu „Instellingen".
Kies het vertrek waarin u het apparaat wilt gebruiken.
Kies de frequentrieband,868 MHz".
Selecteer,Apparaattoevoeegen".
Kies bij „Nieuw apparaat" de optie „Schakelaar / Contactdoos" en bevestig uw keuze met „Verder".

Volg de aanwijzingen op uw beeldschemr.
Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt.
Voer een naam in voor het apparatusaat, bijv. "Lamp woonkamer".
Selecteer,Toevoegen"om het apparaat aan het vertrek te koppelen.
Vervolgens via "Terug" het submenu verlaten, dan op "Gered" klikken om het leerproces af te sluiten.

De draadloze actor AAN / UIT verzonken inbouw is nu opgenomen in het Home Automation Systems BrematicPRO.

Controller het correct functioneren van de draadloze actor AAN / UIT verzonken inbouw onder Apparaat testen door de verbruiker via de schakelactor in en uit te schaken.

In ditsubmenu heeft u ook de möglichkeheid om de draadloze actor AAN / UIT verzonken inbound toe te voegen aan uw favorieten.

Meer informatatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

Fabrieksinstellungen terugzetten

Het apparaat kan op elk moment worden teruggezet waar de toestand waarin het geleverd is. Het terugzetten is wenselijk als het bijv. Niet goed functioneert.

O'Houde, "leer"-knop minstens 6 seconden lang ingedrukt.

De led knippert snel en dooft na ca. 3 seconden.

Het apparatus is teruggezet waar de fabrikstoestand.

Apparaat reinigen

GEVAAR! GEVAAR DOOR ELEKTRISCHE SCHOKKEN!

Voor het reinigen het apparaat loskoppelen van het stroomnet.

Let erop dat er geen vloeistoffen in het apparaatterechtkommen.

Vloeistoffen die in het apparaatterecht komen konnen kortsluitingveroorzaken.

Reinig het apparaat met een droge, pluisvrijde doek. Bij sterke verontreiniging kut u de doek ie's vochtig maken.
Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.
Dompel het apparaat nooit in water of andere vloeistoffen. Anders kan het product beschadigd raken.
Controller voor de volgende ingebruikname of het apparaat volledig droog is.

Storing oplossen

Probleem Mogelijk oorzaak		Storing oplossen
Led knippert nicht. Apparaat Niet cor-rect geënstalleerd. Zekeringautomaat is Niet ingeschakeld.		Installatie vakkun-dig latent uitvoeren. Zekeringautomaat inschakelen. Contro-leer of er spanning op de ingang staat.
Apparaat worden nicht herkend.	Apparaat bevindt zich buiten bereik van de gateway.	Afstand tot de gate-way verkleinen.

Afvoer

De wapking bestaat uit milieuvriendelijkke materialen die u via deplaatselijkke recycling-depots kurz afvoeren.

Uw gemeinselijke overheid verstrekt informatatie over de möglichkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij de waar-voor bestemde depots. Over inzamel-depots en hun openingstijden=kunt u zich bij de desbeteffende bevoegde instanties informeren.

Service

Bij vragen over het product kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gris)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, deirma Hugo Brennenstuhl GmbH & Co.KG, dat de draadloze installment type UPOS 868 01 W1000 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat via het volgende internet-adres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294720.pdf

Dit apparaat voldoet aan de wettelijkke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en product-aanduidingen zich handelsmerken van de desbetreffende eigenaar.

Alle rechten voorbehonden.
