MODE D'EMPLOI BrematicPRO ONOFF UPOS 868 01 W1000 BRENNENSTUHL

Commutateur sans fil ON/OFF à encastrer

Mode d'emploi

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-tag

Blegistrasse 13·CH-6340 Baar

www.brematic.com

4 rue de Bruxelles - F-67170 Bernolsheim

lectra-tag

Blegistrasse 13·CH-6340 Baar

www.brematic.com

Commutateur sans fil ON / OFF à encastrer 868.3 MHz

Legendede sptogrammesutilis e

Consignes de sécurité

Utilisation conforme

Informations sur le fonctionnement radio Page 17

Duty Cycle.. 17

Contenu de la livraison

Caracteristiques techniques

Aperçu de l'appareil

Avant.. 17

Arriere Page 17

Fonctionnalité 17

Montage

Télécharger l'application / le logiciel pour PC BrematicPRO

Programmer le commutateur sans fil ON / OFF à encastrer sur la télécommande radio BrematicPRO

Supprimer le couplage

Restaurer les parametes d'usine

Nettoyer I'appareil

Dépannage 20

Mise au rebut.

Service 20

Fabricant 20

Déclaration de conformité 20

Légende des pictogrammes utilisés

i	Lire le mode d'emploi! Attention! Risque d'incendie!
!	Respecter les avertissements et consignes de sécurité!		Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!
	Attention! Risque d'électrocution!

Consignes de sécurité

Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Avant d'utiliser l'appareil, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilise cet appareil que conformément aux instructions et dans les domaines d'application spécifiés. Si vous donnez l'appareil à des tiers, remettez-leur également la totalité des documents.

A AVERTISSEMENT! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS AGE ET LES

ENFANTS! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pieces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Toutjours tener l'appareil hors de portée des enfants. Ce n'est pas un jouet.

Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sure de l' apparéil et comprendent les risques liés à son utilisation. Les enfants ne doivent pas journer avec cet apparéil. Le nettoyage et l'entretien du produit ne doivent pas été effectuels par des enfants laissés sans surveillance.

Faites fonctionner l'appareil uniquement dans un environnement sec et sans poussieres.

Faites fonctionner l'appareil uniquement dans des espaces interieurs.

N'exposez pas l'appareil à des conditions défavorables, comme l'humidité,

• le rayonnement solaire permanent,
• le rayonnement thermique,
  le froid,
  les vibrations.

ATTENTION! RISQUE DE BLESSURES!

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité! Dans de tels cas, la garantie est annulée!
Toute utilisation autre que celle désrite dans ce mode d'emploi conduit à un endommagement de l'appareil. N'effectuez aucune modification de la structure de l'appareil. Dans le cas contraire, un fonctionnement sur ne peut être garantiet.

RISQUE DE CHOC ÉLECTRIQUE!

N'ouvre pas le boitier. L'appareil ne contient pas de piece nécess-sitant un entretien. En cas de problème, contactez le service.
Les travaux sur le réseau électrique doivent etre uniquement effectués hors tension et exclusivement confiés à un electricien spécialise.
Si vous ne disposez pas des connaissances nécessaires, n'effectuez pas le montage vous-même, mais faites appel à un spécialiste.
Ne faites pas fonctionner l'appareil en cas de dommages visibles.

RISQUE D'INCENDIE!

L'installation de l'appareil ne doit être effectuee que par un spécialiste qualifie (par ex. electricien) familiarise avec les prescriptions en vigueur (par ex.VDE).

Ne branche à l'appareil aucun dispositif terminal dont la mise en route sans surveillance peut entraîner un incendie ou d'autres dégats ( comme des fers à repasser par exemple).
Ne branchez pas l'appareil sans contrôle ni surveillance.
Evitez une surcharge de I'appareil.
- Une surcharge peut entraîner un incendie ou une dégradation de l'appareil. La charge maximale est de 1000 W maximum.

Utilisation conforme

Le commutateur sans fil ON / OFF à encastrer est uniquement destiné à allumer et êtreindre les consommateurs raccordés à l'actionneur radio dans des pieces interieures sèches.

Informations sur le fonctionnement radio

Ce produit fonctionne sur base du protocole radio propriétaire 868.3 MHz.

La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas etre exclues.

La portée dans des batiments peut donc est différente de cette en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un role important.

La portée peut être en partie fortement réduite à cause de :

• parois en bois, plâtre, béton, béton armé
• la proximé d'objets métalliques et conducteurs
• perturbations à bande large, par exemple dans des zones résidentielles (telephones DECT, téléphones portables, écouteurs radio, haut-parleurs radio, station météo radioguidées, systèmes de surveillance pour bébés)
• la proximé de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Duty Cycle

Le Duty Cycle désigne une limitation de la durée d'émission définie par la loi concernant les apparciels qui émettent dans la plage de fréquences de 868 MHz. Ainsi, un fonctionnement sans faillie des apparciels fonctionnant dans la plage des 868 MHz doit être assure. La durée maximale d'émission d'un apparéil est de 1% d'une heures (ce qui correspond à 36 secondes / heures). ÀpRES avoir atteint cette limite de 1% , une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heures.

Contenu de la livraison

1x commutateur sans filON / OFF à encastrer
1xmode d'emploi bref
1x mode d'emploi (numérique, à télécharger)

\section*{Caracteristiques techniques}

Désignation du produit: UPOS 868 01 W1000 3726

No d'art.: 1294720

Frequence radio : 868.3 MHz

Bande de fréquences: 868.1 - 868.5 MHz

Puisance d'émission max.: < 20mW

Duty Cycle: < 1% par h

Tension d'alimentation: 230V / AC,50Hz

Puisance de commutation max.: 1000 W

Puisance absorbee: < 1 W

Température ambiente: 0^ à 35^

Indices de protection : IPOO

Portee en zone dégagée: env. 100 m

Dimensions (× × ) ： 52,1x52,1x25,5mm

Poids: 42g

Sous réserve de modifications techniques.

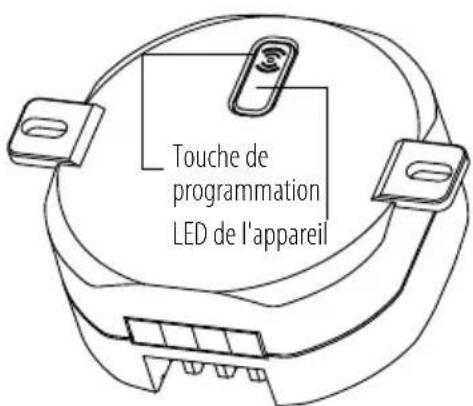

Aperçu de l'appareil Avant

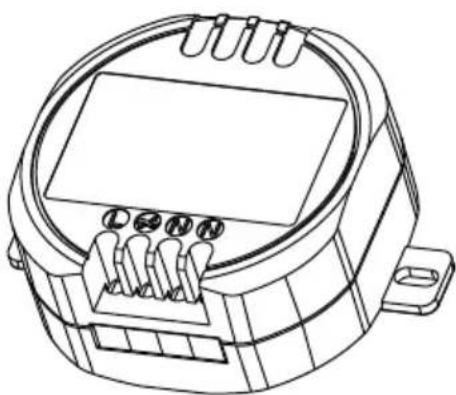

Arrière

L Raccordement de con ducteur externe phase L1 230 V entree
N Raccordement du con ducteur neutre N 230 V (consommateur)

Conducteur extérieur activé phase L1 230 V (consommateur)

Raccordement du conducteur neutre N 230 V entree

Fonctionnalité

Le commutateur sans fil ON / OFF à encastrer fait partie du système Brennenstuhl Home Automation BrematicPRO, pilote par l'application ou le logiciel pour PC BrematicPRO. Le commutateur sans fil ON / OFF à encastrer peut être directement couplé à la télécommande radio BrematicPRO et être commute.

Commutateur sans fil ON / OFF à encastrer 868.3 MHz

Pour pouvoir utiliser d'autres fonctions basées sur un logiciel (par ex. contrôle du timer, contrôle de scènes, fonction astro), il peut être couplé au Brennenstuhl Home Automation Systems BrematicPRO par le biais du BrematicPRO Gateway.

Pour savoir quels composants sont compatibles avec le commutateur sans fil ON / OFF à encastrer, consultez l'adresse: www.brematic.com/fr/service.

Dans le mode d'emploi de chaque composant radio BrematicPRO, vous trouvrez des informations supplémentaires sur la programmation de ces composants.

Montage

Remarque: Vérifiez avant le montage si le produit se trouve dans la zone de couverture du Gateway.

ATTENTION! RISQUE D'ÉLECTROCUTION!

Effectuer l'installation de l'appareil uniquement hors tension! Mettez hors tension la ligne électrique du réseau en coupant les disjoncteurs correspondants ou en retardant le fusible. Sécurisez les contre toute remise en marche non autorisée, par ex. avec un panneau d'ajretissement.
Avant le montage, vérifier l'absence de tension sur la ligne réseau à l'aide d'un apparéil de mesure approprié.
La tension réseau locale doit correspondre aux caractéristiques techniques de l'appareil (voir «Caracteristiques techniques»).
Avant le montage, vérifie la puissance absorbée par le consommateur que vous souhaitez brancher à l'appareil. La charge maxi-male est de 1000 W maximum.
Faire impératifement fonctionner l'appareil dans un boîtier en-castré ou apparent approprié, ou bien le monter dans un autre boîtier approprié.
Faire uniquement fonctionner l'appareil de maniere stationnaire.

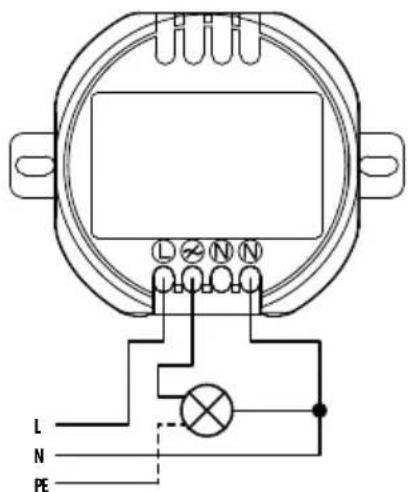

• Branchez les cables de tension sector aux pince s à vis L et N (N = fil neutre, L = phase) (voir Fig.).

• Branchez le consommateur aux deux pince à vis centrales (voir Fig.).
  Dans le cas de consommateurs équipés d'un branchement PE / conducteur de terre, le conducteur de terre doit être raccordé.
  Fixez l'actionneur radio marche/arret sur le boitier encastre a I'aide de vis (ecartement de percage des ceillets de fixation = 60mm
  Lors du montage, veillez à ce que la touche de programmation sur le côté avant de l'appareil soit accessible et non actionné par inadvertance.

Télécharger l'application / le logiciel pour PC BrematicPRO

Le système Brennenstuhl Home Automation BrematicPRO est pilote par l'application ou le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut etre telecharge sur le site www.brematic.com/fr/service. Pour le telechargement et I'installation de I'application, suivez les instructions a I'ecran.

Télécharger dans l'App Store

DISPONIBLE SUR Google Play

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Programmer le commutateur sans fil ON / OFF à encastrer sur la télécommande radio BrematicPRO

Le commutateur sans fil ON / OFF à encastrer peut être directementprogrammé à la télécommande radio BrematicPRO. Pour d'autrespossibilities, vous trouvez une liste de compatibilité surwww.brematic.com/fr/service.

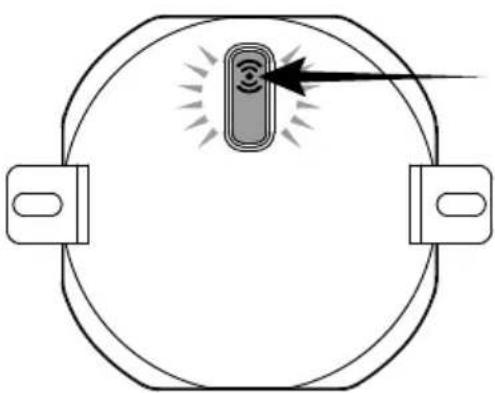

• Appuyez sur la touche de programmation et maintenez-la enforcée pendant 3 secondes. La LED clignote en rouge.

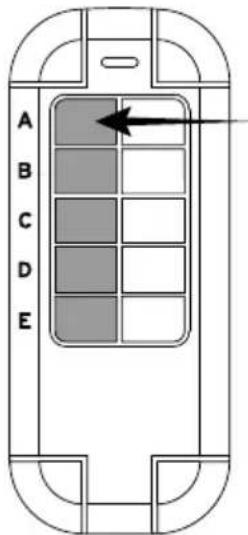

Pendant que la LED clignote, appuyez sur une touche que vous souhaitez coupler et située sur la gauche de la télécommande BrematicPRO.

Après le couplage réussi des deux apparéils, la LED s'allume en vert et l'actionneur radio est activé. Le processus de programmation est finalisé.

Supprimer le couplage

• Appuyez sur la touche de programmation et maintenez-la enforcée pendant 3 secondes.

La LED clignote en rouge.

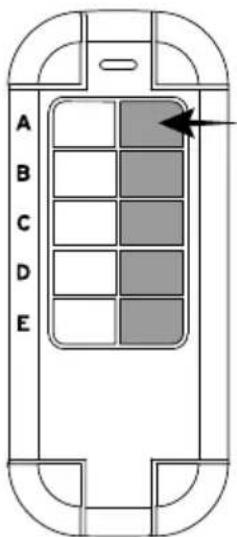

Pendant que la LED clignote, appuyez sur la touche sur la droite de la télécommande BrematicPRO que vous souhai- tez decoupler.

Le processus de découplage est terminé.

Programmer le commutateur sans fil ON / OFF à encastrer sur le BrematicPRO Gateway

Lors de l'intégration dans le Home Automation Systems BrematicPRO via le BrematicPRO Gateway, grâce à l'application / au logiciel pour PC BrematicPRO, il est possible d'utiliser des fonctionnalités basées sur logiciel, comme par exemple la commande du timer ou des scènes, les fonctions astro (commande du lever et du coucher de soleil).

L'application ou le logiciel PC pour BrematicPRO est installé(e) et ouverte). Le BrematicPRO Gateway est pré à fonctionner.

Respectez une distance minimale de 50 cm entre l'appareil et le Gateway.
Ouvrez le menu «Réglages».
Choisissez la pierce dans laquelle vous souhaitez utiliser l'appareil.
Selectionner la bande de fréquences «868 MHz».
O Choisissez «Ajouter un apparéil».
Au point «Nouvel apparéil», désisissez le point «Interrupteur / Prise» et confirmez votrechoix avec «Suisant».
Suivez les instructions sur I'ecran.
Appuyez sur la touche de programmation située sur l'appareil et maintenez-la enforcée pendant 3 secondes.
Entrez une désignation d'appareil pour l'appareil, par exemple «Lampe de la salle deSEDjour»
Selectionnez «Ajouter» pour attribuer l'appareil à la pierce.
- Quittez ensuite la piece avec «Retour», puis appuyez sur «Témine» pour achever le processus de programmation.

Le commutateur sans fil ON / OFF à encastrer est maintainant intégré au Home Automation Systems BrematicPRO.

Vérifiez le bon fonctionnement de l'actionneur radio marche / arrêt sous «Tester l'appareil» en allumant et éteignant l'appareil consommateur par le biais de cet actionneur.

Dans ce sous-menu, il vous est également possible d'ajouter l'actionneur radio marche/arrêt aux favors.

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Restaurer les paramètres d'usine

L'appareil peut à tout moment être restauré à son état de livraison.
Cette réinitialisation est nécessaire en cas de dysfonctionnement.

• Appuyez sur la touche de programmation pendant au moins 6 secondes.

La LED clignote rapidement et s'estint après environ 3 secondes. L'appareil a ete restaure.

Nettoyer l'appareil

DANGER!RISQUE DE DÉCHARGE ÉLECTRIQUE!

Séparez l'appareil du réseau électrique avant de le nettoyer. Veillez à ce qu'aucun liquide ne pénétre dans l'appareil. La présence de liquide dans l'appareil peut entrainer un court-circuit.

Nettoyez l'appareil à l'aide d'un chiffon sec et ne peluchant pas.
Vous pouvez humidifier légarement le chiffon en cas de salissures importantes.
N'utilisez pas de nettoyant à base de solvant pour le nettoyage. La surface et l'inscription de l'appareil pourraient sinon être endommagées.
N'immergez jamais l'appareil dans de I'eau ou d'autres liquides. Dans le cas contraire, le produit pourrait etre endommagede
Assurez-vous que l'appareil soit entièrement sec avant de l'"utiliser de nouveau.

Dépannage

Problème Cause possible Dépannage
La LED ne clignote pas.	Appareil installé de manière incorrecte. Disjoncteur déactivé.	Faire effectuer l'installation enonne et due forme.Activer le disjoncteur.Vérifier la présence de tension à l'entrée.
L'appareil n'est pas reconnu.	L'appareil est hors de portée du Gateway.	Réduire la distance au Gateway.

Mise au rebut

lage se compose de matieres recyclables pouvant etre mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usage.

Afin de contribuer à la protection de l'environnement, veuilles ne pas jeter votre produit usage dans les ordures menagères, éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs horaires d'ouverture, vous pouvez contacter votre municipalité.

Service

Vous trouvrez les informations détaillées concernant le produit sur le site www.brematic.com/fr/service.

Tel.: [phone] (appel gratuite)

Fabricant

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-tag

Blegistrasse 13-CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la presente, nous, société Hugo Brennenstuhl GmbH & Co.KG, déarons que le type de matériel radio UPOS 868 01 W1000 3726 est conforme aux directives 2014/53/EU et 2011/65/EU (RoHS II). La déclaration de conformité européen est disponible en version complète à l'adresse Internet suivante: www.brematic.com/fr/service/konformitaetser-klaerung/ke_1294720.pdf

Cet apparéil est conforme aux exigences légales nationales et européennes en application. Tous les noms de société et de produits cités dans ce document sont des marques déposées par leurs propriétaires respectifs.
