BEDIENUNGSANLEITUNG BrematicPRO ONOFF UPOS 868 01 W1000 BRENNENSTUHL

Legendeder verwendenten Piktogramme

Sicherheitshinweise

Bestimmungsgemäß Verwendung

Informationen zum Funkbetrieb .5

Duty Cycle.. 5

Lieferumfang

Technische Daten . 5

Geräteübersicht .Seite 5

Vorderseite . 5

Rückseite . 5

Funktion 6

Montage . 6

App/PC-Software BrematicPRO herunterladen

Funk-Aktor Ein / Aus an BrematicPRO Funk-Fernbedienung anlernen

Kopplung loschen

Werkseinstellungen wiederherstellen . 7

Gerat reinigen . 8

Fehlerbehebung 8

Entsorgung . 8

Service . 8

Hersteller .8

Konformitätserklung

Legende der verwendeten Piktogramme
i	Bedienungsanleitunglesen! Vorsicht! Brandgebung!
!	Warn- und Sicherheitshinweise beachten!		Entsorgen Sie Verpackung und Gerät umweltgerecht!
	Vorsicht! Stromschlaggebahr!

Sicherheitshinweise

Bedienungsanleitung ist Teil deses Produkt.

Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der

Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

WARNING! LEBENS- UNFALLGEFAHR FÜR

KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungs-gefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder untersätzen früig die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutz werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
- Betreiben Sie das Gerät nur in trockener und staubfreier Umgebung.
Betreiben Sie das Gerät nur in Innenräumen.
- Setzen Sie das Gerät keinen ungünstigen Einflüssen aus, wie Feuchtigkeit,

• ständiges Sonnenlicht,

Wärmeeinstrahlung,
Kalte,
Vibrationen.

VORSICHT! VERLETZUNGSGEFAHR!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitschinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung / Garantie!
- Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein{sicherer Betrieb nicht gewährleistet werden.

STROMSCHLAGGEFAHR!

Offnen Sie nicht das Gehäuse. Das Gerät enthalt keine zu wartenden Teile. Im Fehlerfall kontaktieren Sie den Service.
Arbeiten am Stromnetz ausschließlich im spannungsfreien Zustand durch eine Elektrofachkraft durchführten halten.
Haben Sie keine Fachkenntnisse, behmen Sie die Montage keinesfalls selbst vor, sondern beauftragen Sie einen Fachmann.
- Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.

BRANDGEFAHR!

Die Installation des GerätesarfurdurucheneuklassifizieredeElektrofach- kraft (z.B.Elektriker) erfolgen, die mit den einschlajigen Vorschriften (z.B.VDE)vertrautist.

Schließen Sie keine Endgeräte an das Gerät an, deren unbeaufsichtiges Einsatzen Brände oder andere Schäden verursachen können (z. B. Bügeleisen).
Schalten Sie das Gerät nicht unkontrolliert und nicht ohne Aufsicht.
Vermeiden Sie eine Überlastung des Gerätes.
Bei Überlastung kann Brandgefahr oder Schaden am Gerät auftreten. Die maximale Belastbarkeit beträgt max. 1000 W.

Bestimmungsgemäß Verwendung

Der Funk-Aktor Ein / Aus dient ausschließlich dazu, am Funk-Aktor angeschlossene Verbraucher in trockenen Innenaufen ein- und auszuschalten.

Informationen zum Funkbetrieb

Dieses Produkt arbeitet mit dem 868.3 MHz propietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert,ecause konnen Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger spielten Umwelterinflüsse wie z.B.Luftfeuchtigkeit herein baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils betrachtlich verringgert werden durch:

Wande aus Holz, Gips, Beton, Stahlbeton
- Nahe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z. B. in Wohngebieten (DECT-Telefone, Mobiltelefon, Funkkopflörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nähe zu elektrischen Motoren, Trafos, Netzteilen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeder Gerätes beträgt 1% einer Stunde (entspricht 36 Sekunden / Stunde). Nach Erreichen des 1%-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1x Funk-Aktor Ein/Aus

1x Kurzanleitung

1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: UPOS 868 01 W1000 3726

Art. Nr.: 1294720

Funk-Frequency: 868.3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendleistung: < 20mW

Duty Cycle: < 1% pro h

Versorgungsspannung: 230V / AC,50Hz

Schaltleistung max.: 1000 W

Stromaufnahme: < 1 W

Umgebungstemperatur: 0^ bis 35^

Schutzart: IP00

Reichweite Freifeld: ca. 100 m

Abmessungen (× × ) .. 52,1× 52,1× 25,5mm

Gewicht: 42g

Technische Änderungen vorbehalten.

Geräteübersicht

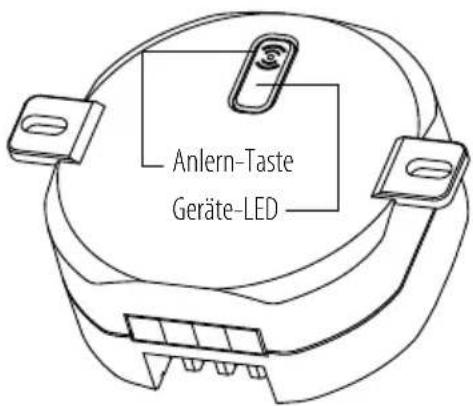

Vorderseite

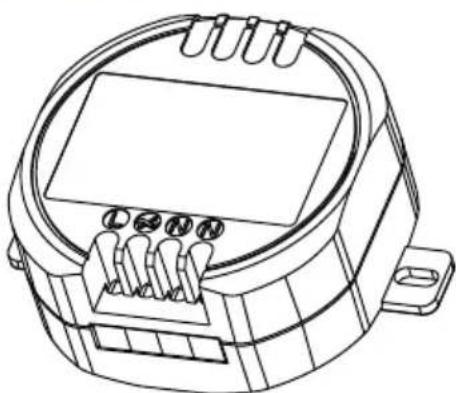

Rückseite

L Anschluss AuBenleiter L1 230 V Phase Eingang
N Anschluss Neutraleiter N 230 V (Verbraucher)

Geschalteter AuBenleiter L1 230 V Phase (Verbraucher)
N Anschluss Neutraleiter N 230 V Eingang

Funktion

Der Funk-Aktor Ein / Aus ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, der über die App oder PC-Software BrematicPRO gesteuet wird. Der Funk-Aktor Ein / Aus kann direkt mit der BrematicPRO Funk-Fernbedienung gekoppelt und geschaltet werden. Um weitere softwarebasierte Funktionen (z. B. Timer-Steuerung, Szenen-Steuerung, Astro-Funktion) nutzen zu konnen, kann er über den BrematicPRO Gateway in das Brennenstuhl Home Automation Systems BrematicPRO eingebunden werden.

Welche Komponenten zum Funk-Aktor Ein / Aus kompatibel sind, finden Sie unter www.brematic.com/de/service.

Weitere Informationen zum Anlernen der Komponenten finden Sie in der Bedienungsanleitung der jeweiligen BrematicPRO Funk-Komponente.

Montage

Hinweis: Prufen Sie vor der Montage, ob sich das Produkt im Reichweitenbereich des Gateways befindet.

VORSICHT! STROMSCHLAGGEFAHR!

Die Installation des Geräts nur im spannungsfreien Zustand vornehen! Elektrische Netzzuleitung stromlos schalten, indem Sie den zugehörgen Sicherungsautomaten abschalten bzw. die Sicherung herausdrehen. Sichern Sie diese vor unberechtigtem Wiedereinschalten, z. B. mit einem Warnschild.
Vor der Montage Netzzuleitung mit einem geeigneten Messgerät auf Spannungsfreiheit überprüfen.
Die örtliche Netzspannung muss den technischen Daten des Geräts entsprechen (siehe „Technische Daten").
Prufen Sie vor der Montage die Leistungsaufnahme des Verbrauchers, den Sie an das Gerät anschließen wollen. Die maximale Belastbarkeit beträgt max. 1000 W.
Das Gerät zwingend in einer geeigneten Unterputz- bzw. Aufputzdose betreiben oder in einem anderen dazu geeigneten Gehäuse montieren.
Das Gerät nur ortsfest betreiben.

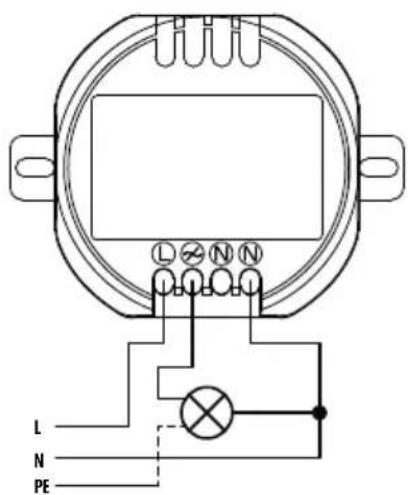

Schlieben Sie die Netzspannungskabel an die Schraubklemmen L und N an (N = Neutralleiter, L = Phase) (siehe Abb.).
Schlieben Sie an den mittleren beiden Schraubklemmen den Verbraucher an (siehe Abb.).
Bei Verbrauchern mit einem PE / Erdleiter-Anschluss muss der Erdleiter angeschlossen werden.
Befestigen Sie den Funk-Aktor Ein / Aus mit Schrauben an der Unterputzdose (Lochabstand der Befestigungsosen = 60 mm).
Achten Sie bei der Montage daraufuf, dass die Anlern-Taste an der Gehäusevorderseite frei liegt und nicht versehentlich betätig wird.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuert. Die App ist im App Store und im Google Play Store kostenfrei erhältlich. Die PC-Software konnen Sie unter www.brematic.com/de/service herunterladen. Folgen Sie für das Herunterladen und die Installation den Anweisungen am Bildschirm.

Laden im

App Store

JETZT BEI

Google Play

Weiterführung Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Funk-Aktor Ein / Aus an BrematicPRO Funk-Fernbedienung anlernen

Der Funk-Aktor Ein / Aus kann direkt an die BrematicPRO Funk-Fernbedienung angelemt werden. Weitere Möglichkeit siehe Kompatibilitätsliste unter www.brematic.com/de/service.

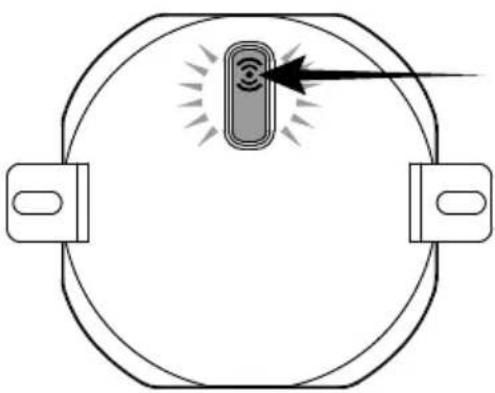

• Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.

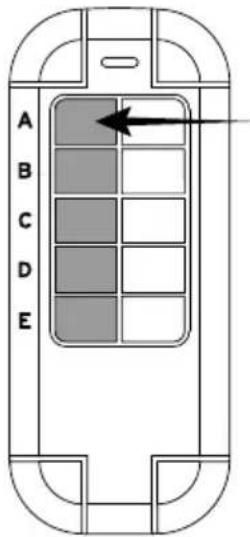

Drucken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung eine linke Taste, die Sie belegen möhen. Nach erfolglicher Kopplung.beider Geräte leuchtet die LED grün und der Funk-Aktor ist eingeschalten.Der AnlernVorgang ist abgeschlossen.

Kopplung loschen

- Drücken und halten Sie die Anlern-Taste für 3 Sekunden. Die LED blinkt rot.

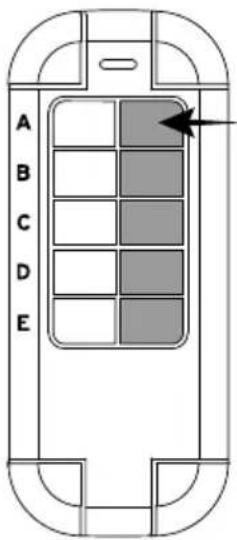

Drucken Sie, während die LED blinkt, auf der BrematicPRO Funk-Fernbedienung die rechte Taste, die Sie entkoppeln möchten. Der Entkopplungsvorgang ist abgeschlossen.

Funk-Aktor Ein / Aus an den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen, wie z. B.: Timer-Steuerung, Szenen-Steuerung, Astro-Funktion (Sonnenauf-/ Sonnenuntergang-Steuerung).

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit.

Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
Öffnen Sie das Menu „Einstellungen".
Wahlen Sie den Raum, in dem Sie das Gerät nutzen wollen.
Frequenzband auswahlen,868 MHz".
Wahlen Sie, "Gerat hinzufugen" aus.
Wahlen Sie unter „Neues Gerät" den Punkt „Schalter / Steckdose" aus und bestätigten Sie die Auswahl mit „weiter".
Folgen Sie den Anweisungen am Bildschirm.
Drucken und halten Sie die Anlern-Taste am Gerät für 3 Sekunden.
Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z.B., Lampe Wohnzimmer".
Wahlen Sie "hinzufugen", um das Gerät dem Raum zu zuordnen.
Zunachst mit „Zurück" den Raum verlassen, anschließend „Fertig" antippen, um den Anlernvorgang abzuschlieben. Der Funk-Aktor Ein / Aus ist nun im Home Automation Systems BrematicPRO eingebunden.
Prufen Sie die einwandfreie Funktion des Funk-Aktors Ein / Aus unter „Gerät testen", indem Sie überihn den Verbraucher ein- und ausschalten.
In diesen Untermenü haben Sie auch die Möglichkeit, den Funk-Aktor Ein / Aus zu den Favoriten hinzuzufügen.

Weiter Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Werkseinstellungen wiederherstellen

Das Gerät kann jederzeit in den Auslieferungszustand zurückgesetzt werden. Das Zurücksetzen ist im Falle einer Fehlfunktion erforderlich.

Drücken Sie die Anlern-Taste für mindestens 6 Sekunden. Die LED blinkt schnell und erlischt nach ca. 3 Sekunden. Das Gerät wurde zurückgesetzt.

Gerät reinigen

GEFAHR! GEFAHR DURING ELEKTRISCHEN SCHLAG!

Vor dem Reinigen das Gerät vom Stromnetznehmen.

Achten Sie daraufuf, dass keine Flüssigkeit in das Gerät eindringt.

Eindringende Flüssigkeit kann zu einem Kurzschluss führen.

Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärker Verschmutzung konnen Sie das Tuch leicht anfeucht.
Verwenden Sie zur Reinigung keine Lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschrifting des Gerats beschädigt werden.
Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Produkt beschädigt werden.
Stellen Sie vor der{nachsten Verwendung sicher, dass das Gerät vollständig getrocknet ist.

Fehlerbehebung

Problem möglicher	Grund	Fehler-behebung
LED blinkt nicht. Gerät nicht korrekt installiert. Sicherungsautomat ist nicht einge-schaltet.		Installation fach-gerecht ausführten halten. Sicherungsautomat einschalten. Prüfen, ob Spannung am Eingang angelegt ist.
Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways.	Abstand zum Gateway verringn.

Entsorgung

Die Herpackung besteht aus umweltfreundlichen

Materialien, die Sie über die örtlichen Recyclungstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung, informieren.

Service

Bei Fragen zum Produkt kontaktieren Sie uns unter www.brematic.com/de/service.

Tel.: [phone] ( Kostenlos)

Hersteller

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3 · D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklarung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlageotyp UPOS 868.01 W1000 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brematic.com/de/service/konformitaetserklaerung/ke_ 1294720.pdf

Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

Alle Rechte vorbehalten.
