GEBRUIKSAANWIJZING IB 753 BK CATA

Gebruiksaanwijzing en instructies voor kookplaten

P

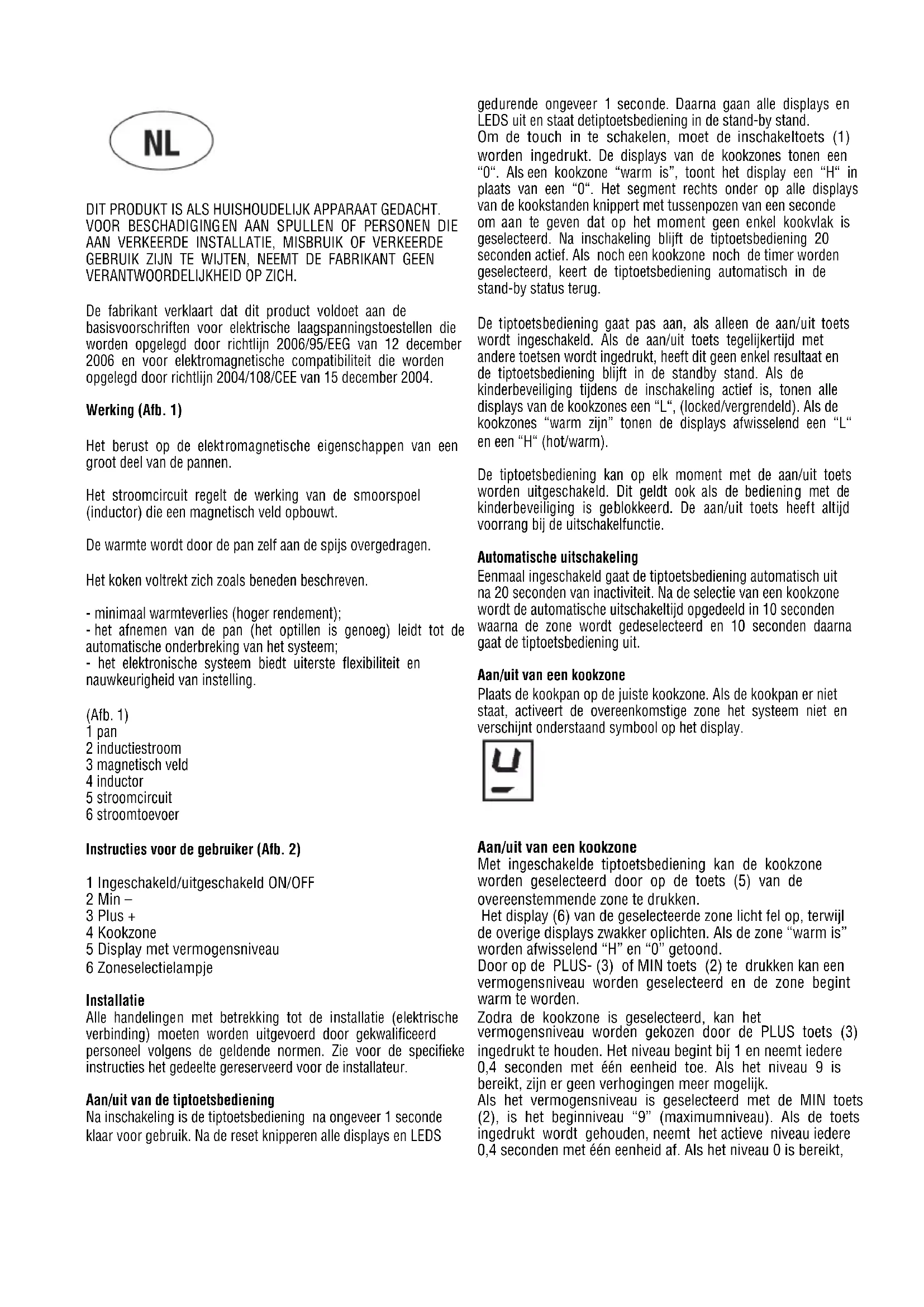

De fabrikant verkaart dat dit product voldoet aan de basisvoorschriften voor elektrische laagspanningstoestellen die worden opgelegd door richtlijn 2006/95/EEG van 12 december 2006 en voor elektromagnetische compatibiliteit die worden opgelegd door richtlijn 2004/108/CEE van 15 december 2004.

Werking (Afb.1)

Het berust op de elektromagnetische eigenschappen van een groot deel van de pannen.

Het stroomcircuit regelt de werkking van de smoorspoel (inductor) die een magnetisch veld opbouwt.

De warmte worden door de pan zich aan de spijs overgedragen.

Het koken voltrekt zich zoals beneden beschreiben.

• minimaal warmteverlies (hoger rendement);
• het afnemen van de pan (het optillen is genoeg) leidt tot de automatische onderbreking van het systeme;
• het elektronische systemiert uiterste flexibilität en nauwkeurigkeit van instelling.

(Afb. 1)

1 pan
2 inductiestroom
3 magnetisch veld
4 inductor
5 stroomcircuit
6 stroomtoevoer

Instructies voor de gebruiker (Afb. 2)

1 Ingeschakeld/uitgeschakeld ON/OFF
2 Min
3 Plus +
4 Kookzone
5 Display met vermogensniveau
6 Zoneselectielampje

Installatie

Alle handelingen met betrekking tot de installmentie (elektrische verbinding)要去en worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereeserveerd voor de installmenteur.

Aan/uit van de tiptoetsbediening

Na inschakeling is de tiptoetsbediening na ongeveer 1 Seconde klaar voor gebruik. Na de reset knipperen alle displays en LEDs

gedurende ongeveer 1 seconde. Daarna gaan alle displays en LEDs uit en staat detiptoetsbediening in de stand-by stand. Om de touch in te schakelen, moet de inschakeltoets (1) worden ingedrukt. De displays van de kookzones tonen een "0". Als een kookzone "warm is", toont het display een "H" inplaats van een "0". Het segment rechts onder op alle displays van de kookstanden knippert met:tussenpozen van een seconde om aan te geen dat op het moment geen enkel kookvlak is geselecteer. Na inschakeling blijft de tiptoetsbediening 20 seconden actief. Als noch een kookzone noch de timer worden geselecteer, keert de tiptoetsbediening automatisch in de stand-by status terug.

De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets worden ingeschakeld. Als de aan/uit toets tegelijkkertijd met andere toetsen worden ingedrukt, hebdt dit geen enkel resultaat en de tiptoetsbediening blijf in de standby stand. Als de kinderbeveiliging tijdens de inschakeling actief is, tonen alle displays van de kookzones een "L", (locked/vergrendeld). Als de kookzones "warm zich" tonen de displays afwisselend een "L" en een "H" (hot/warm).

De tiptoetsbediening kan op elk moment met de aan/uit toets worden uitgeschakeld. Dit geldt ook als de bediening met de kinderbeveiliging is geblokkeerd. De aan/uit toets heeft.altijd voorrang bij de uitschakelfunctie.

Automatische uitschakeling

Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uit na 20 seconden van inactiviteit. Na de selectie van een kookzone wordt de automatische uitschakeltijd opgedeeld in 10 seconden waarna de zone worden gedeselecteerd en 10 seconden daarna gaat de tiptoetsbediening uit.

Aan/uit van een kookzone

Plaats de kookpan op de juiste kookzone. Als de kookpan er nicht staat, activeert de overeenkomstige zone het systemen nicht en verschijnt onderstaand symbool op het display.

Aan/uit van een kookzone

Met ingeschakelde tiptoetsbediening kan de kookzone
worden geselecteerd door op de toets (5) van de
overeenstemmende zone te drukken.
Het display (6) van de geselecteerde zone licht fel op, terwijl
de overige displays zwakker oplichten. Als de zone "warm is"
worden afwisselend *H en 0" getoond.
Door op de PLUS- (3) of MIN toets (2) te drukken kan een
vermogens niveau worden geselecteerd en de zone begint
warm te worden.

Zodra de kookzone is geselecteerd, kan het vermogensniveau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 seconden met een eenheid toe. Als het niveau 9 is bereikt, zich er geen verhogenen meer möglichk. Als het vermogensniveau is geselecteerd met de MIN toets (2), is het beginniveau "9" (maximumniveau). Als de toets ingedrukt worden gehonden, neemt het actieve niveau iedere 0,4 seconden met een eenheid af. Als het niveau O is bereikt,

zijn er geen verdere verlagingen meer möglichk. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd.

Uitschakelen van een kookzone

Selecteer de uit te schakelen zone met de overeenstemmende toets (5). Het display (6) van de geselecteerde zone Licht fel op, verwijl de overige displays zwakker oplichten. Wanner de PLUS (3) en MIN toets (2) tegelijkkertijd worden ingedrukt, worden het vermogensniveau van de zone op 0 ingesteld. Als alternatif kan de MIN toets (2) worden gezrukt om het vermogensniveau tot 0 te lien afnemen.

Als een kookzone "warm is", verschijnen afwisseled een "H" en een "0".

Uitschakelen van alle kookzones:

Alle zones können op elk moment tegelijkkertijd worden uitgeschakeld met de aan/uit toets. In de stand-by modus verschijnt een "H" voor alle kookzones die "warmijken". Alle andere displays waren uit

Vermogensniveau

Het vermogen van de kookzone kan op 9 niveaus worden ingesteld die worden aangegeven door de symbolen van "1" tot "9" met behulp van de zeven-segment displays.

Als u het vermogensniveau 9 inschakelt, worden het vermogen van de kookzone linksvoor om veiligheidsredenen na 30 minutes werkung een beetje verlaagd. Als er meer vermogen nodig is, dan要去 het boosterniveau ("P") worden geselecteerd.

Booster-functie

Na het kiezen van de vereiste kookzone, kan de boosterfunctie geactiveerd worden door vermogensniveau 9 te selecteren en verrolgens de toets PLUS (3) in te drukken. Met deze functie kunnen bepaalde kookzones extra warm worden boven het nominate vermogen (het aantal zones die gegelijktijdig met de booster kunnen werken, hangt af van het vermogen dat de verschillende zones op dat moment verbruiken; het totale verbruik moet lager liggen dan het maximumvermogen van de volledige kookplaat). Indien de gewenste zone voldoende capaciteit heegt om de booster-functie te activeren, verschijnt het symbol "P" op het display. Indien nicht voldoende vermogen beschikbaar is, za de temperatuurinstelling van de zone waarvan het verbruik zal worden verlaagd automatisch gedurende 3 seconden knipperen. De booster werkt maximaal 5 minutes aan een stuk door om uw keukengerei te beschermen. Nadat de booster automatisch is uitgeschakeld, blijft de kookzone op niveau "9" staan. De booster kan na eenaar minuten opnieuw worden ingeschakeld. Indien de kookpan van de kookzone worden verwijderd terwijl de booster actief is, blijft deze werkken en gaat het aftellen van de tijd tot de uitschakeling gewoon door.

De regeling van het vermogen werkkt volgens het principe dat de)[-laatste wijziging van de temperatuursinstelling van de]verschillende zones absolute voorrang heeft. Dat betekent dat de eerder ingestelde temperatuurniveaus van de overige kookzones automatisch hunnen worden verlaagd.

Indien de inductieplaat vaststelt dat een bepalde kookzone要去 worden verlaagd, za het display van de zone gedurende 3 seconden knipperen om de correctie aan te kondigen.

Indien de geselecteerde zone aangepast worden de correctieperiode is afgelopen, za de vermogensregelaar de verdeling opnieuw analyseren. Indien geen vermogensbeperkingeer nodig is, stopt het knipperen en blijft de oorspronkelijke temperatuursinstelling behouden op het overeenkomstige display.

Indien de vermogensverdeling opniew wird veranderd door de gebruiker, worden de instelling van de zones die automatisch werden verlaagd in geen geval automatisch verhoogd.

Restwarmte-indicator

Waarschuwt de gebruiker dat het glas een gevaarlijke temperatuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur worden bepaald volgens een wiskundig model en eventuele restwarmte worden met een "H" aenguid door het desbeteffende zeven-segment display. De verwarming en de afkoeling worden berekend met betrekking tot:

• het geselecteerde vermogensniveau (van "0" tot "9")

• Werkingstijd

Nadat de kookzone is uitgeschakeld, toont het desbetreffende display een "H" totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritiekeiveau daalt (≤ 60^)

Automatische uitschakeling (limiet van de werkingsduur)

Afhankelijk van het vermogensniveau worden elke kookzone na een vooraf ingestelde maximale duur uitgeschakeld, als er op geen enkele knop worden gedrukt.

Elke verrichting met betrekking tot een kookzone (met de knuppen +, -) zorgtervoordatde maximalewerkingsduur terug van bij het begin aftelt.

Beveiliging in geval van een onbedoelde inschakeling.

• Als de elektronische contrôle gedurrende ongeveer 10 sec. Een continue inschakeling van een toets detecteert,.gaat hij automatisch uit. De controle geeft gedurrende 10 seconden een geluidssignaal dat de gebruiker waarschuwt dat er een voorwerp op de sensoren lign. De displays tonen de foutcode "ER 03", die op het display worden weergegeven totdat de elektronische contrôle de fout detecteert. Als de kookzone "warm is",verschijnt een "H" op het display afgewisseld door het foutsignaal.

• Als binnen 20 seconden na de inschakeling van de tiptoetsbediening geen enkele kookzone worden ingeschakeld, keert de contrôletering nuar de standby stand. (Zie ook paragraaf 1.2)

• Als de contrôle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zodat de contrôle op elke willekeurig moment kan worden uitgeschakeld, ook als meerere toetsen worden ingedrukt of een toetscontinu worden ingedrukt.

• In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controleNSTeer waar kan worden ingeschakeld, moet hij vaststellen dat geen enkele toets geactiveerd is.

Toetsenblokkering (kinderbeveiliging)

Kinderbeveiligig.

Toetsenblokkering:

Om de veiligheidsvoorziening voor kinderen te activeren nadat u de Touch Control hebt ingeschakeld, drukt u gewelijkijdig op de selectietoets van de zonerechtsonder en de "-knop en drukt u verwolgens opnieuw op de selectietoets van de zonerechtsonder. Er verschijnt een "L" die staat voor LOCKED

(kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone "warm is" worden de "L" en de "H" afwisseledweergegeven.

Deze handeling moet binnen 10 seconden worden uitgevoerd en geen enkele van de hierboven beschreiben toetsen mag geactiveerd zich. Zo Niet, dan worden de volgorde onderbroken en is het kookvlak Niet vergrendeld.

De elektronische contrôle blijft geblokkeerd totdat hij door de gebruiker worden gedeblokkeerd, ook als hij in de tussentijd uiten weer in is geschakeld. Ook een reset van de tiptoetsbediening (na een stroomonderbreking) heft de toetsenblokkering Niet op.

Deblokkeren van de toetsen omte koken:

om de tiptoetsbediening te deblokkenen要去 de selectietoets van de kookzone rechts onder en de MIN-toets tegelijkkertijd worden ingeschakeld. De "L" (LOCKED/vergrendeld) op het display verdwijnt en alle kookzones tonen een "0" met een knipperend segment. Als een kookzone "warm is", worden de "H" inplaats van de "0" weergegeven. Nadat de tiptoetsbediening isuitgeschakeld, is de kinderbeveiliging opnieuw actief.

Opheffen van de toetsenblokkering:

Na inschakeling van de tiptoetsbediening kan de kinderbeveiliging worden uitgeschakeld. Hiervoor moeten de selectietoets van de kookzone rechts onder en de MIN-toets tegelijkkertijd worden geactiveerd enervoigens alleen de MINtoets. Als alle passages binnen 10 seconden in de juiste volgorde worden uitgevoerd, worden de toetsenblokkering opgeheven en is de tiptoetsbediening uit. Zo Niet, worden de volgorde als onvoltooid beschouwd. De tiptoetsbediening blijt geblokkeerd en gaat na 20 seconden uit. Als de tiptoetsbediening weer met de ON/OFF toets worden ingeschakeld, tonen de displays een "0", de decimaaltekens knipperen en de tiptoetsbediening is maar voor het koken. Als een kookzone "warm is", worden afwisselend de "0" en de "H" getoond.

Geluidssignaal (zoemer)

Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

• normale activering van de toetsen met een kort geluidssignal.
• continue activering gedurende meer dan 10 sec met een langdurig onderbroken geluidssignal.

Timerfunctie (optie)

De timerfunctie besteht in twee uitvoeringen:

• Autonome timer 1..99 min: geluidssignaal als deijd is verstreten. Deze functie is alleen beschikbaar als het kookvlak in gebruik is.

• Timer voor kookzones 1..99 min: geluidssignaal als dearend is verstreten, de vier kookzones konnen onafhankelijk van elkaar worden geprogrammeerd.

Autonometimer:

• Als de touch ingeschakeld is en er geen enkele kookzone geselecteerd is, kan de autonome timer gebruikt worden door tegelijkertijd de toetsen MIN (2) en PLUS (3) in te drukken.

• De waarden (0-99min) können worden gewijzigd met een toename van een minuut met elke willekeurige PLUS-toets van 0 tot 99 en met de MIN-toets van 99 tot 0.

• Als continu op de PLUS- of MINtoets worden gedrukt, neemt de wijzigingsnelheid zonder geluidssignalen toe tot een maximale waarde.

• Als de PLUS- (of MIN) toets worden losgelaten, begint de toe- of afnamesnelheid waar bij de beginwaarde.
• De timer kan zowel met voortdurende activering van de PLUSen MIN-toetsen als met achtereenvolgende tipbedieningen worden ingesteld (met geluidssignaal).
  Nadat de timer is ingesteld begint de terugtelling. Het verstreijken van de tijd worden aangegeven door een geluidssignaal en door het knipperen van het display van de timer.

Het geluidssignaal stopt

automatischen2 minuten
- door op een willekeurige toets te drukken

Het display stopt met knipperen en worden uitgeschakeld.

Uitschakelen / wijzigen van de timer

• De timer kan op elk moment worden gewijzigd of uitgeschakeld door op de PLUS- en MIN-toetsen Tegelijkkertijd te drukken (met geluidssignaal). De timer worden uitgeschakeld door de tijd op "0" te zetten met de MINtoets. Gedurende 6 seconden blijft de timer op "0" staan, voordat hij worden uitgeschakeld.

• Als de tiptoetsbediening (met de aan/uit toets) worden ingeschakeld,.gaat de autonome timer uit.

- Programmeren van de timer voor de kookzones

Door de tiptoetsbediening in te schakelen kan een onafhankelijk timer voor elke kookzone worden geprogrammeerd.

• Als u met de zoneselectietoets (4) de kookzone selecteert, cervolgens het vermogen programmeert, en tenslotte de toetsen MIN (2) en PLUS (3) tegelijkkertijd indrukt, kut u een afteller programmeren waarmee de kookzone kan worden uitgezet.
• Tijdens het programmeren van de timer glinstert het lampje (6) van de geselecteerde kookzone.
• Het verstreijken van de tijd worden aangegeven door een geluidssignaal en door het symbool "00" op het display, de LED van de kookzone die aan de timer is toegewezen knippert. De kookzone worden uitgeschakeld en er worden een "H" getoond als de zone "warm is". Anders toont het display van de zone een streepje.

Het geluidssignaal en het knipperen van het display worden onderbroken

automatischen22minute.
- door op één van de toetsen te drukken.

Het display van de timer staatuit.

• De basisfuncties komen overeen met de beschrijving van de autonome timer.

Voorzorgsmaatregelen:

-ijdens de werkigলen magnetiseerbare voorwerpenzoals creditcards, floppy disks, zakrekenmachines, e.z.v. op een afstand te honden;
- nooit aluminiumfolie gebruiken of in bladaluminium verpakteprodukten direkt op de vlakte leggen;
- geen metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookvlakte plaatsen, opdat ze Niet heet worden;

• bij het koken met pannen met een antihechtlaag, zonder gebruik van vet, is de eventuale opwarmingtijd tot een of twee minutes te beperken;
• het koken van levensmiddelen die gauw aanzetten opkleinste stand beginnen om daarna,vaak roerend,op een hogere stand te schakelen.
• schakel het kookvlak na gebruik UIT met de bedieningsknop (afname tot "0") en vertrouw Niet op de panherkenning.
• Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddelijk uitschakelen om elektrische schokken te vermiiden.
• Gebruik geen stoomreinigers op de kookplaat.
• Dit apparaat is Niet geschikt voor Personen (inclusief kinderen) wiens fysieke, sensorische of mentale vermogens beperkt zich op die onvoldoende ervaring of kennis hebben, tenzij zij uitleg of gebruiksinstructies voor het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veriligheid.
• Laat kinderen nooit alleen om zeker te zich dat ze Niet met het apparaat spelen.

Kookpannen (Afb. 3)

• Als er een magnetoit tot de bodem van een pan naderbij gebracht worden, en hij door deze aangetrokken blijft, zo is.Deze pan geschikt om voor inductiekoken gebruikt te worden.
• De voorkeur gehen aan pannen die ook voor inductiekoken bestemd着眼
• en aan pannen met vlakke en dikke bodem.
• Door een kookpan te gebruiken die bezelfde diameter heeft als de kookzone benut u het vermogen maximaal.
• eenkleinere pan vermindert de sterkte van het kooktoestel maarveroorzaakt geen energieverlies. Het gebruik van kookpotten waar de middellijn vankleiner is dan 10~cm is in ieder geval af te raden.De voorkeur gezven aan
• pannen uit roestvrij staal met meervoudige bodemlaag of uit roestvrij ferriet, als ze op de bodem het opschrift dragen: per induction;
• gietijzeren pannen beter met geemailleerde bodem, om de oppervlakte uit glaceramiek door krassen Niet te beschadigen.
• Er worden afgeraden van pannen uit glas, ceramiek, terracotta, aluminium, koper of roestvrij Niet magnetisch (austenitisch) staal.

Onderhoud (Afb. 4)

Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen moeten met een schraper van de kookvlakte ommiddelijk verwijderd worden om möglichke beschadiging van de bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoel verwolgens met water en droog de plaat af met een schone doek. Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker.

Instructies voor de installerateur Installatie

De onderstaande instructies zijn bedoeld voor de gekwalificeerde installment, die de installmentie, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Reparations要去en altijd worden uitgevoerd terwijjl de stroomvoorziening van het apparatus is onderbroken.

Plaatsing (Afb. 5)

Het kooktoestel is gemaatk om in een aanrecht ingebouwd te worden, zoals aangegeven in de afbeelding. De gehele omtrek van het kooktoestel要去 verzegeld worden met bijgaand dichtingsmaterial dat samen met het toestel worden geleverd. Er worden van de installmente op een oven afgeraden, anders indien nodig zich verzekeren:

• dat de oven van een goed koelingsystem is voorzien;
• dat in geen geval hete lucht uit de oven maar de kookvlakte omhoogstijgt;
• dat er van luchtdoorlaten, zoals aangegeven in de afbeelding, worden voorzien.

(Afb.5)

1 Vooranzlicht
Zijaanzicht
3 Oven of kastruimte
4 Luchttoevoer

Elektrische aansluiting (Afb. 6)

Alvorens de elektrische aansluiting te verrachten verzekert men zich ervan dat:

• de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;

• dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet.

In het geval dat het apparaat Niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaal, geschikt voor de stroomvoering en de werktematatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50^ boven de omgevingstemperatuur. Installeer in de vaste bekabeling een ontkoppelingsmechanisme voor het elektriciteitsnet met op alle polen een contactscheiding zDatijdens categorie III overspanningen de voeding volledig losgekoppeld kan worden, in overeenstemming met de bekabelingsnormen. De stekker of schakelaar要去 gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

Dit apparaat kan Niet met eenAPEte externe timer of afstandsbediening worden bediend.

De fabrikant wijst jegere verantwoordelijkheid af in geval dat het bovenstaande en de gezruikelijkkepreventieve normen nicht worden gerespecteerd.

Als de voedingskabel beschadigd is,要去these door de fabrikant of door de technische Dienst worden verrangen of in elk geval door een persoon met een soortgelijke kwalificatie, zodate elk gevaar worden vermeden.
