Producttype	Volledig inbouwbare vaatwasser
Merk	Blaupunkt
Model	5VT710NA
Capaciteit	10 couverts
Afmetingen (H x B x D)	81,5 x 44,8 x 55 cm
Elektrische voeding	230 V ~ 50 Hz
Totaal vermogen	1930 W
Energieklasse	A++
Jaarlijks energieverbruik	211 kWh
Jaarlijks waterverbruik	2520 liter
Geluidsniveau	47 dB(A)
Wasprogramma's	Intensief, Normaal, ECO, Glas, 90 min, Snel
Speciale functies	Startuitstel, Halve lading
Waterontharder	Ja, instelbaar
Installatietype	Inbouw, integreerbaar
Waterdruk	0,04 - 1 MPa
Filtersysteem	Grove filter, fijne filter, microfilter
Sproeiarmen	Bovenste en onderste, verwijderbaar
Veiligheid	Aarding, deurvergrendeling, kinderbeveiliging (toezicht)
Materialen	Roestvrij staal (kuip), kunststof (panelen)
Gewicht	Niet gespecificeerd (schatting ~35 kg)

Veelgestelde vragen - 5VT710NA BLAUPUNKT

Wat is de capaciteit van deze vaatwasser?

De Blaupunkt 5VT710NA vaatwasser heeft een capaciteit van 10 couverts standaard.

Welke programma's zijn beschikbaar?

De programma's zijn: Intensief (zeer vuile vaat), Normaal, ECO (standaard zuinige cyclus), Glas (fijne vaat), 90 min (snel wassen) en Snel (30 min).

Hoe stel ik de waterontharder in?

Zet het apparaat aan, druk vervolgens langer dan 5 seconden op de Programme-knop om de instelmodus te openen. Gebruik de Programme-knop om de waterhardheid (H1 tot H6) te selecteren op basis van uw regio. Bevestig met de aan/uit-knop.

Hoe vul ik het regeneratiezout bij?

Verwijder het onderste mandje, draai de dop van het zoutreservoir los. Giet ongeveer 1,5 kg speciaal vaatwasserzout met behulp van de meegeleverde trechter, vul dan met water tot de rand. Schroef de dop er weer op en start direct een kort programma.

Wat moet ik doen als de vaatwasser niet start?

Controleer of de deur goed gesloten is, of het apparaat is ingeschakeld en of de stekker in het stopcontact zit. Controleer ook de zekering of aardlekschakelaar en zorg ervoor dat de waterkraan open is.

Hoe reinig ik de filters?

Draai het grove filter tegen de klok in en til het geheel eruit. Reinig de filters onder stromend water met een borstel. Monteer in omgekeerde volgorde. Het wordt aanbevolen om de filters eenmaal per week te reinigen.

Kan ik wasmiddeltabletten gebruiken?

Ja, maar zorg ervoor dat u ze in het wasmiddelbakje plaatst. Bij korte programma's kunnen sommige tabletten mogelijk niet volledig oplossen. Gebruik bij voorkeur een lang programma.

Hoe pas ik de hoeveelheid glansspoelmiddel aan?

Open het deksel van het glansspoelmiddelreservoir en draai aan de instelknop. De fabrieksinstelling is 4. Verhoog als er vlekken zijn, verlaag als er een plakkerige film ontstaat.

Wat betekent de foutcode E1?

Code E1 geeft aan dat de watertoevoertijd te lang is. Controleer of de waterkraan open is, of de toevoerslang niet geknikt is en of de waterdruk voldoende is.

Wat zijn de inbouwafmetingen?

Het apparaat meet 81,5 cm hoogte, 44,8 cm breedte en 55 cm diepte. Houd een ruimte van minimaal 5 mm aan tussen de bovenkant van het apparaat en de kast.

GEBRUIKSAANWIJZING 5VT710NA BLAUPUNKT

Inbouw vaatwasser, volledig geinteggreerd 5VT710NA

Lavastoviglie da incasso, completeness integrata 5VT710NA

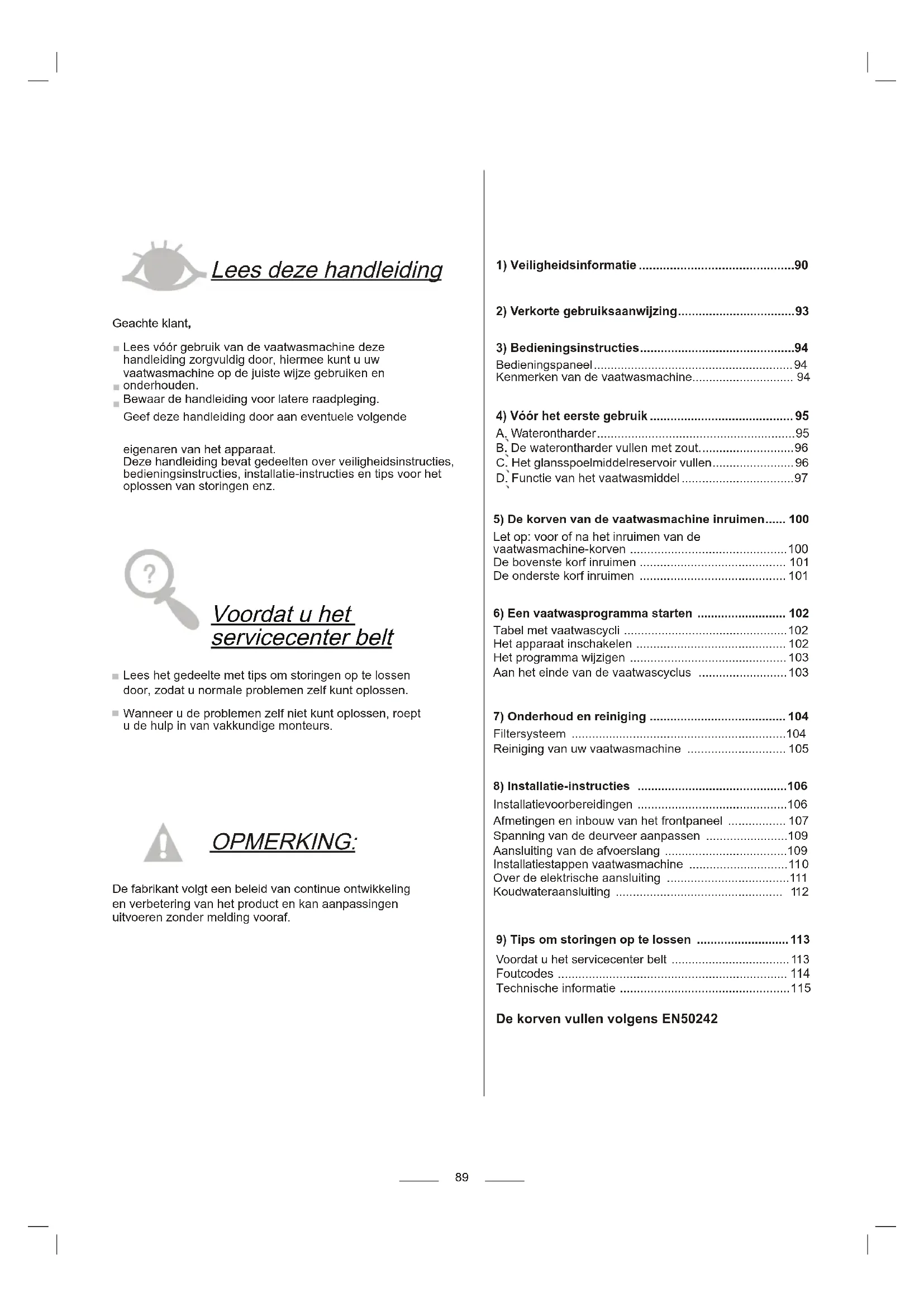

Lees deze handleiding

Geachte klant,

Lees voor gebruik van de vaatwasmachine deze handleiding zorgvuldig door, hiermee kutu uw vaatwasmachine op de juiste wijze gebruiken en
onderhoden.
Bewaar de handleiding voor latere raadpleging.

Geef deze handleiding door aan eventuele volgende

eigenaren van het apparaat.
Deze handleiding bevat gedeelten over veiligheidsinstrumenties, bedieningsinstrumenties, installment-instructions en tips voor het oplosten van storingen enz.

Voordat u het servicecenter belt

Lees het gedeelte met tips om storingen op te losers door, zodat u normale problemen zich kunt oplossen.
Wanner u de problemen zich nicht kunt oplossen, roept u de hulp in van vakkundige monteurs.

OPMERKING:

De fabrikant volgt een beleid van continue ontwikkeling en verbetering van het product en kan aanpassingen uitvoeren zonder melding vooraf.

1) Veiligheidsinformationie 90
2) Verkorte gebruiksaanwijzing. 93

3) Bedieningsinstructies. 94

Bedieningspaneel 94
Kenmerken van de vaatwasmachine 94

4)Voor het eerste gebruik 95

A. Waterontharder 95
B. De waterontharder vullen met zout 96

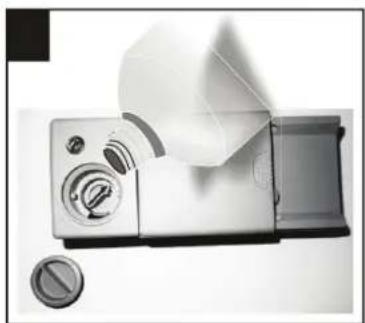

C. Het glansspoelmiddelreservoir vullen 96

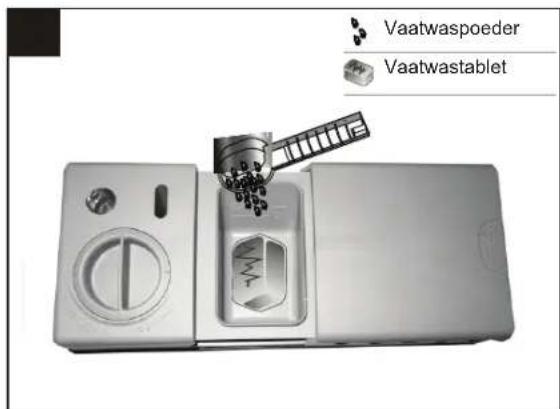

D. Functie van het vaatwasmiddel 97

5) De korven van de vaatwasmachine inruimen..... 100

Let op: voor of na het inruimen van de
vaatwasmachine-korven 100

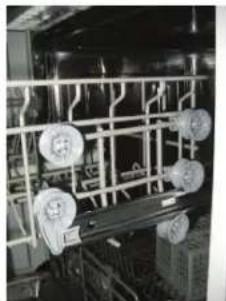

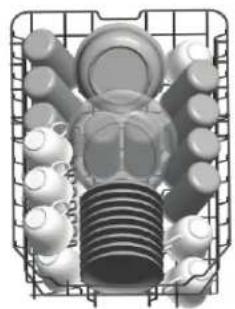

De bovenste korf inruimen 101

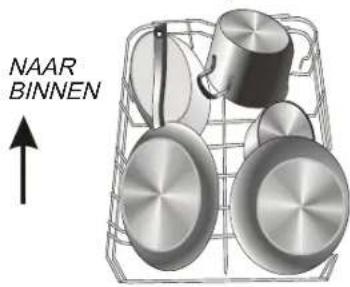

De onderste korf inruimen 101

6) Een vaatwasprogramma starten 102

Tabel met vaatwascycli 102
Het apparatusinschakelen 102
Hetprogramma wizigen 103
Aan het einde van de vaatwascyclus 103

7) Onderhoud en reiniging 104
Filtersystem 104
Reiniging van uw vaatwasmachine 105
8) Installatie-instructies 106

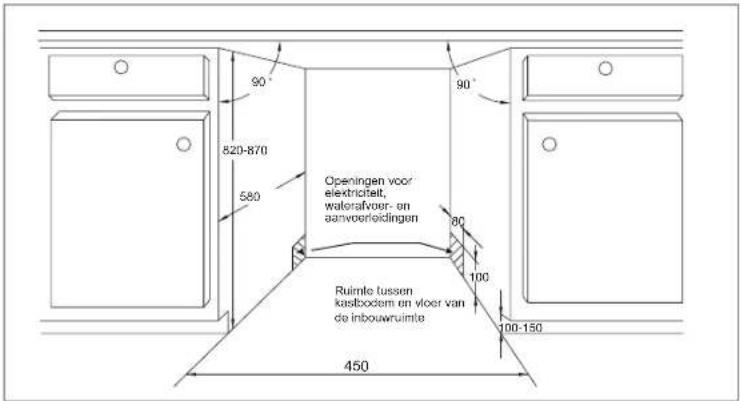

Installatievoorbereidingen 106

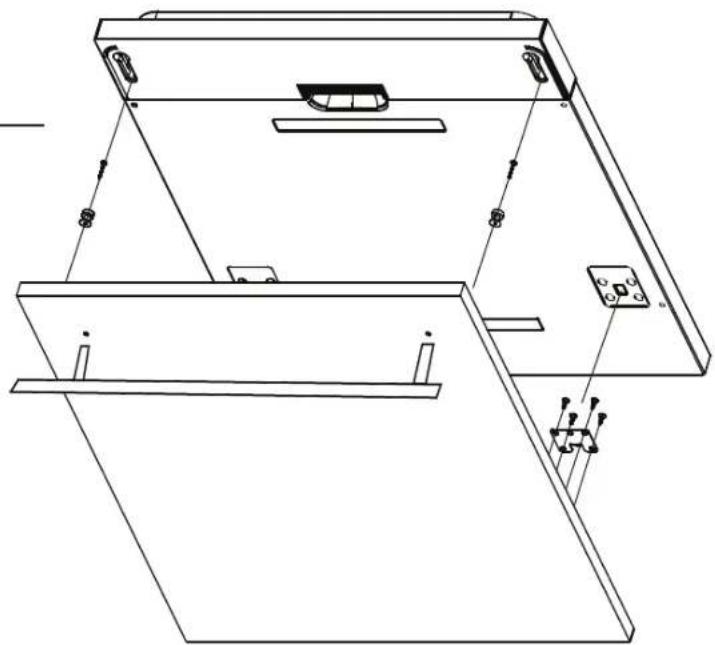

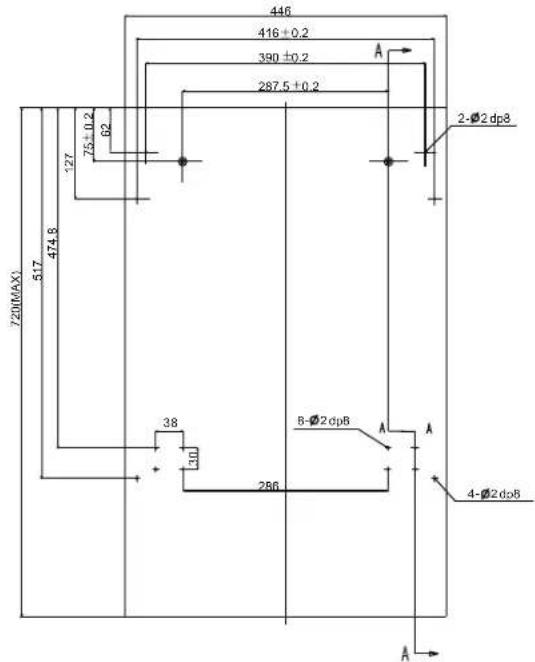

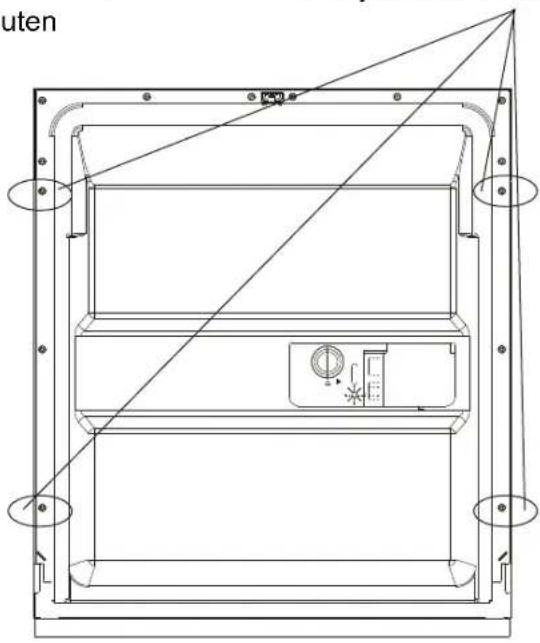

Afmetingen en inbouw van het frontpaneel 107

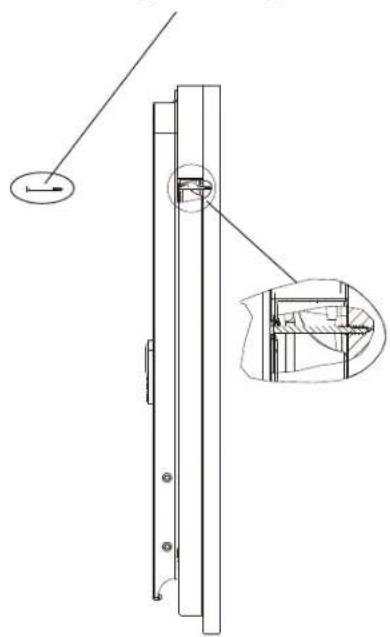

Spanning van de deurveer aanpassen 109

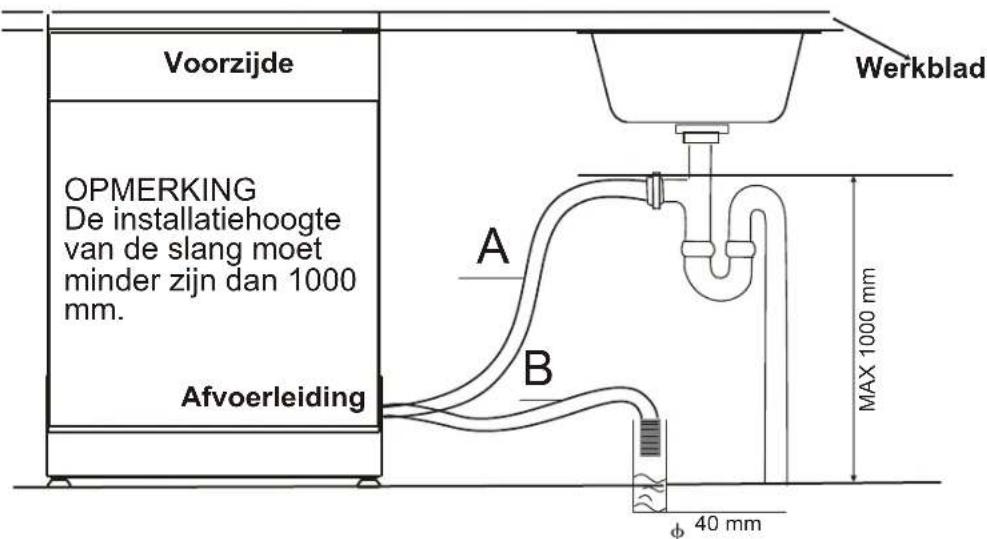

Aansluiting van de afvoerslang 109

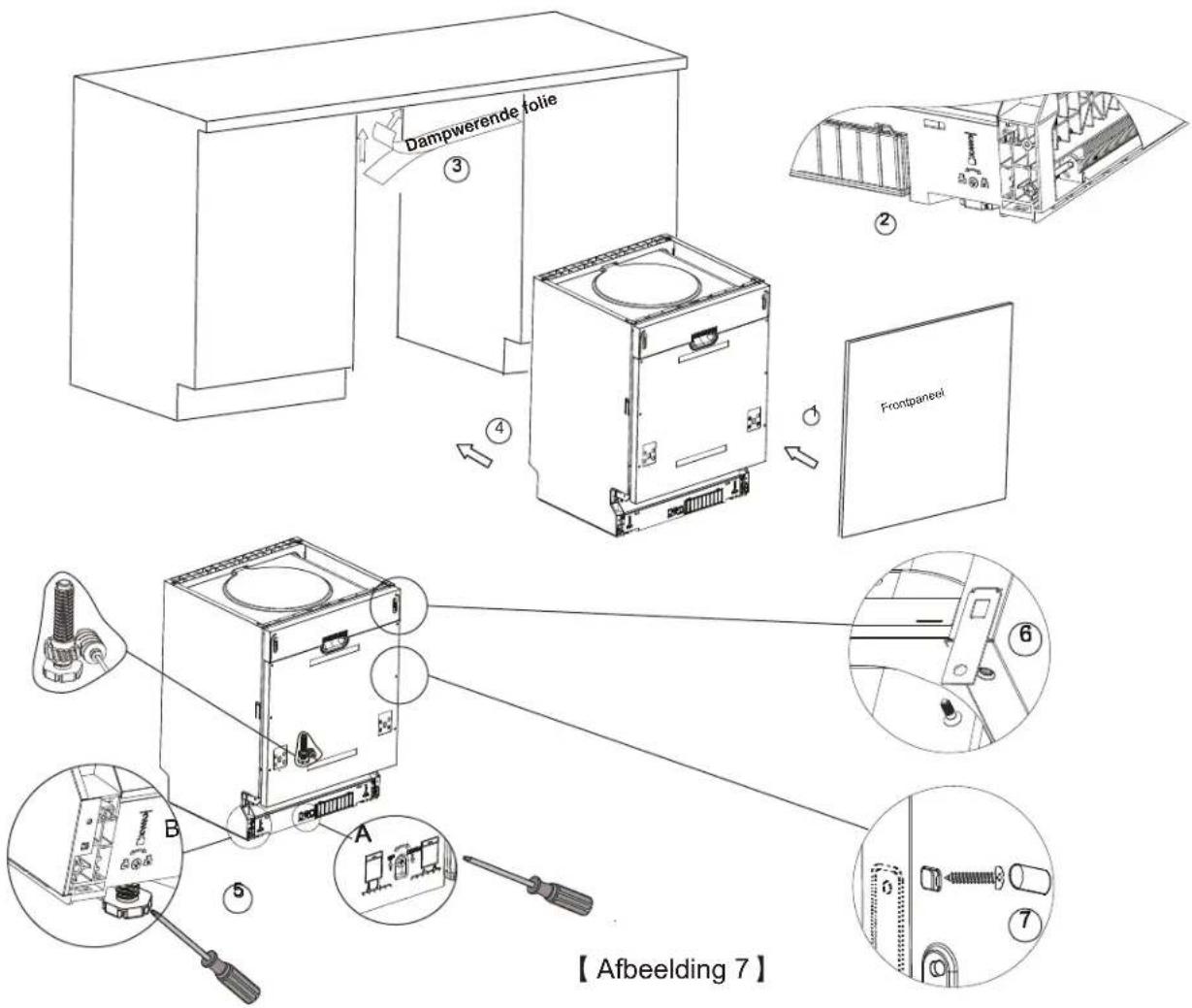

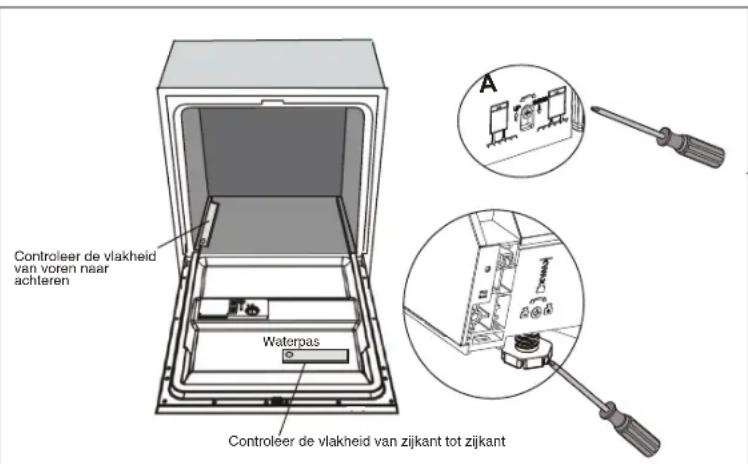

Installatiestappen vaatwasmachine 110
Over de elektrische aansluiting 111
Koudwateraansluiting 112

9) Tips om storingen op te losesen 113

Voordat u het servicecenter belt 113
Foutcodes 114
Technische informatie 115

De korven vullen volgens EN50242

11. BELANGURUKE WEILIGHEIDSINFORWATTE

WAARSCHUWING!

Wonneer u uw vaatwasmachine gebruikt, volgt u de onderstaande voorzorgsmaatregelen:

Dit apparatus is bedoeld voor gebruik in huishoudelijkne en soortgelijke omgevingen, zoals:

• personeelskeukens in winkels, Kantoren en andere werkomgevingen;
• boerderijen;
• accommodations in hotels, motels en andere verblijfsomgevingen;

• bed&breakfast-accommodities.

• Dit apparaat kan worden gebruikt door kinderen van 8aar en ouder en personen met verminderde lichamelijke, sensorische of mentale vaardigheden of gebrek aan ervaring en kennis wanner ze onder toezicht staan of geinstrueerd zich over het veilige gebruik van het apparaat en de gezaren die hieraan verbonden zich. Kinderenogens Niet met het apparaat spelen. Zonder toezichtogen kinderen het apparaat Niet reinigen of normalaal onderhouduitvoeren.

(Voor EN60335-1)

Dit apparaat is Niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde lichamelijke, sensorische of mentale vaardigheden, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of geinstrueerd zichn over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid.

(Voor IEC60335-1)

■ Dit apparaat is uitsluitend bedoeld voor gebruik binnenshuis, alleen voor huishoudelijk gebruik. Ter bescherming gegen het risico van elektrische schokken het apparaat, het netsnoer of de stekker Niet onderdompelen in water of een andere vloeistof.
■ Verwijder de stekkeruit het stopcontact voor reiniging van en onderhoud aan het apparaat. Gebruik een zachte doeck, bevochtigmdeteen milde reiniger en neem het apparaat daarna af met een droge doeck.

AARDINGSINSTRUCTIES

Het apparaat moet worden geaard. In het geval van een storing of een defect vermindert de a Harding het risico van een elektrische schok door een pad met de minste waarstand voor de elektrische stroom te creeren. Dit apparaat is voorzien van een netsnoer dat uitgerust is met een aardingsdraad voor het apparaat en een stekker met randaarde.
■ De stekker要去 in een geschikt stopcontact worden aangesloten dat geinstalleerd en geaard is conform deplaatselijke voorschriften en richtlijnen. Onjuiste aansluiting van de aardingsdraad kan het risico van een elektrische schok verhogen.
■ Neem contact op met een gekwalifi ceerde elektromonteur of een onderhoudsmonteur wonneer u twijfelt of het apparaat wel juist geaard is. Wijzig de stekker van het apparaat Niet, als de stekker Niet in het stopcontact past.
Laat een correct stopcontact monteren door een gekwalifi ceerde elektromonteur.

■ Misbruik de deur of het vaatwerkrek van de vaatwasmachine Niet en ga er nicht op zitten of staan.
■ Gebruik de vaatwasmachine uitsluitend wonneer alle behuizingsspanelen correct aangebrachte zich.
Open de deur voorzichtig wonneer de vaatwasmachine in gebruik is, waar er möglichk water uit kan spuiten.
■ Plaats geen zware voorwerpen op de geopende deur en ga er nicht op zitten. Het apparaat kan maar voren kantelen.
■ Wanner te reinigen items in de machine worden geplaatst:

1) Plaats scherpe items dusdanig dat ze de deurafdichting nicht beschadigen;
2) Waarschuwing: Messen en andere gebruiksvoorwerpen met scherpe punten要去en met de punten omlaag of in een horizontale positie in de korf worden geplaatst.

■ Controller of het vaatwaspoederreservoir leeg is aan het einde van het vaatwascyclus.
Was geen kunststof items af, tenzij ze aangeduid zich als veilig voor de vaatwasmachine of een soortgelijke aanduiding. Voor kunststof items zonder merkteken raadpleegt u de aanbevelingen van de fabrikant.
■ Gebruikuitsluitend vaatwasmiddelen en spoelglansadditieven die geschikt zichn voor een automatische vaatwasmachine.
■ Gebruik nooit zeep, wasmiddel of handwasmiddel in uw vaatwasmachine.
■ Kinderen moeten onder toezicht staan, zodat ze Niet met het apparaat gaan spelen.
■ De deur mag Niet open blijven staan, odomat dat het risico van struikelen verhoogt.
■ Wanner het netsnoer beschadigd is, moet het door de fabrikant, zich onderhoudscentrum of een person met overeenkomstige kwalificaties worden verrangen, om gezaren te voorkomen.
■ Tijdens de installment mag het netsnoer Niet extreem of gevaarlijk worden gebogen of geplet.
De bedieningselementen mogen nicht worden gemanipuleerd.
Het apparaat moet worden aangesloten op de waterleiding met een neue slangenset en oude slangensets mooten Niet opnieuw worden gebruikt.
Het maximum aantal couverts dat kan worden afgewassen, is 10.
De maximaal toegestane inlaatwaterdruk is 1 MPa.
De minimaal toegestane inlaatwaterdruk is 0,04 MPa.

Afvalverwerking

Het verpakkingsmaterial van de vaatwasmachine moet correct worden afgevoerd.

Alle verpakkingsmaterialen zijn recyclebaar.

Kunststof onderdelen zich aangeduid met de internationale standardafkortingen:

PE —— voor polyethyleen, bijv. verpakkingsmateriaal
■PS —— voor polystyreen, bijv. vulmaterialiaal
■POM — polyoxymethyleen, bijv. kunststof chips
PP—polypropyleen, bijv. zoutvultrechter
ABS acrylonitril-butadieen-styreen, bijv. het bedieningspaneel.

WAARSCHUWING!

■Verpakkingsmaterial kan gevaarlijk zijn voor kinderen!
■ Ga waar een inzamelpunt om de verpakking en het (oude) apparaat in te leveren. Knip hiervoor het netsnoer door en maak het deursluitingsmechanisme onklaar.
■ De kartonnen verpakking is gemaakt van gerecycled papier en moet bij het oud papier worden ingeleverd voor recycling.
Door ervoor te zorgen dat dit product correct worden afgevoerd, helpt u möglichke negatieve gevolgen voor het milieu en de menselijkke gezondheid te voorkomen die anders zouden+kennen ontstaan door de verkeerde afvalverwerking van dit product.
Voor meer gedetailleerde informatatie over het recyclen van dit product neemt u contact op met uwplaatselijke gemeentekantoor en het inzamelpunt voor huishoudelijk afval.
■ AFVOER: Voer dit product Niet af als ongesorteerd huishoudafval. Dit afval moet apart worden ingezameld voor een speciale verwerking.

Verkorte gebruiksaanwijzing
Voor gedetailleerde bedieningsinstrumenties leest u de betreffende informatie in de gebruiskhandleiding.
Schakel het apparaat in	Open de deur, druk op de aan-uitknop om het apparaat in te schakelen.
Vul het vaatwasmiddelreservoir	Compartment A: Bij elk vaatwascyclus. Compartment B: Alleen voor programma's met voorwasfunctie. (Volg de gebruiksaanwijzingen!)
Controleer het glansspoelmiddelniveau	Mechanische indicator C. Elektronische indicator op het bedieningspaneel (mits aanwezig).
Controleer het regeneratiezoutniveau	(Alelen bij modellen met een wateronthardingsysteme.) Elektronische indicator op het bedieningspaneel (mits aanwezig). Als het bedieningspaneel geen zoutindicator bevat (bij sommige modellen), kut u aan de hand van het eenal cycli dat de vaatwasmachine heeft uitgevoerd, inschatten wanner u het zout van de waterontharder要去 bijvullen.
Vul de korven	Verwijder groote hoeveelheden maaltijdresten. Week de resten van aangebrand eten in pannen voor en vul vervolgens de korven. Raadpleeg de inruinstructies van de vaatwasmachine.
Selecteer een programme	Druk op de programmaknop tot het geselecteerde programme staat branden. (Raadpleeg het gedeelte "Bedieningsinstrumentes")
De vaatwasmachine inschaken	Open de kraan, sluit de deur. De machine schakelt in na ongeveer 10 seconden.
●Het programme wijzigien	●1. Een actief wasprogramma kan alleen worden aangepast wanner het nog maar net gestart is. Anders is het vaatwasmiddel al vrijgeveen en het water al afgevoerd. In dat geval moet het vaatwasmiddelreservoir opnieuw geld worden. 2. Open de deur. 3. Houd de programmaknop langer dan 3 seconden ingedrukt om het actieve programme te annuleren. 4. Selecteer een niew programma. 5. Start de vaatwasmachine opnieuw. ▲WAAR-SCHUWING!
●Vergeten vaatwerk in de vaatwasmachine plaatsen.	●1. Open de deur een Klein stukje om de vaatwasmachine te stoppen. 2. Nadat de sproeiarmen gestopt zijn, kut u de deur volledig openen. 3. Plaats het vergeten vaatwerk. 4. Sluit de deur, de vaatwasmachine start opnieuw na 10 seconden.
●Wanner het apparaat uitgeschakeld is tijdens een vaatwascylus.	●Wanner het apparaat uitgeschakeld worden tijdens een vaatwascylus,要去 bij hernieuwd inschaken de vaatwascylus opnieuw worden geselecterd waarna de vaatwasmachine herstart op het punt waarop het werk uitgeschakeld.
Schakel het apparaat uit	Wanner de programmacyclus voltood is, klinkt het geluidssignaal van de vaatwasmachine 8 koer en stopt verwolgens. Schakel het apparaat uit met behulp van de aan-uitknop.
Sluit de kraan, leeg de korven	Waarschuwing: wacht enkele minuten (ongeveer 15 minutes) voordat u de vaatwasmachine uittruimt, om te voorkomen dat u vaatwerk en gebruksvoorwerpen aanraakt die nog heb en geveeiliger voor breuk�. Ze drogen bovendien beter. Begin het uitruiwen van het apparaat bij de onderste korf.

3. Bedieningsinstructies

BELANGRIJK Voor optimale prestaties van uw vaatwasmachine leest u alle bedieningsinstructies

voort het eerste gebruik.

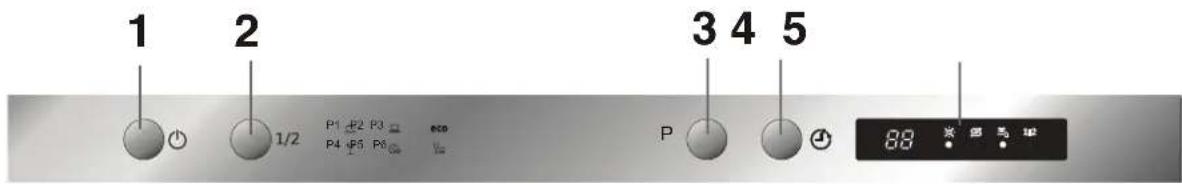

Bedieningspaneel

1. Aan-uitknop: in- en uitschakelen van het apparatus.
2. Knop voor halve ladingen: om halve ladingen te selectoreren. (Deze halve lading-functie kut u alleen gebruiken wanner u 6 of minder couverts hebt. Het water- en energieverbruik is lager en deze functie kan alleen worden gebruikt met Intensief, Normaal, ECO, Glas en 90 min.)
3. Programmaknop: druk op de knop om een wasprogramma te selecteren.

4. Knop voor uitgestelde start: druk op de knop om de startuit te stellen.

5. Display: toont foutcodes, uitgestelde starttijd enz.

Glansindicator:

geeft aan of het reservoir moet worden bijgevuld.

Zoutindicator:

geeft aan of het reservoir moet worden bijgewuld.

• Uitgestelde-startijd, programme-indicators of weergave van foutcodes
  indicator voor halve ladingsfunctie: 1/2
  Kraanwaarschuwingsindicator:

brandt wanner de kraan Niet geopend is.

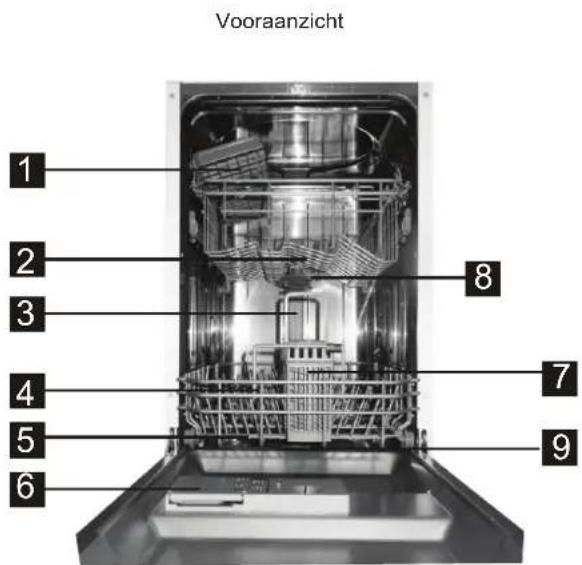

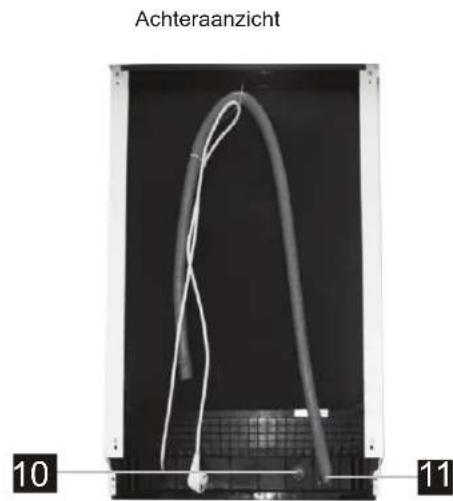

Kenmerken van de vaatwasmachine

1 Kopjesrek
2 Bovenste korf
3 Binnenleiding

4 Onderste korf
5 Zoutreservoir
6 Vaatwasm middlereservoir

Bestekrek
Sproeiarmen
Q Filtrerenheid

10

Aansluiting voor de inlaatleiding

Afvoerleiding

4.Voor het eerste gebruik

Voordat u uw vaatwasmachine de eerste keer gebruikt:

A. Stel de waterontharder in
B. Voeg 1,5 kg vaatwasmachinezout toe en vult het zoutreservoir verrolgens met water

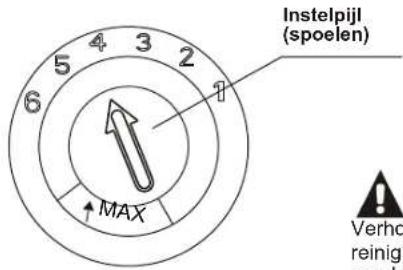

C. Vul het glansspoelmiddelreservoir

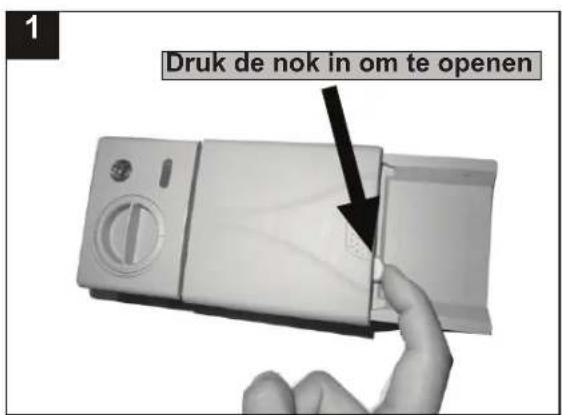

D.Voeg het vaatwasmiddel toe

A. Waterontharder

De waterontharder moet met de hand worden ingesteld met de waterhardheidsknop.

De waterontharder is bedoeld om mineralen en zouten uit het water te verwijderen, die een schadelijk of nadelig effect op de werking van het apparaat+kunnen hebben.

Hoe hoger het gehalte van deze mineralen en zouten, des te harder is uw water.

De waterontharder moet worden ingesteld op basis van de waterhardheid in uw regio. Uw regionale waterleidingbedrijf kan u adviseren over de hardheid van het water in uw regio.

Zoutverbruik aanpassen

De vaatwasmachine is dusdanig ontworpen dat het zoutverbruik kan worden ingesteld op de hardheid van het gebruekte water. Dat is bedoeld om het zoutverbruik te optimaliseren en aan te passen.

Volg de onderstaande stappen om het zoutverbruik aan te passen.

1. Open de deur en schakel het apparaat in.
2. Houd binnen de eerste 60 seconden na het inschaken van het apparaat de programmaknop langer dan 5 Seconden ingedrukt om de instelmodus voor de waterontharderfunctie te starten (na oomschaken gaan de zout- en glansspoelmiddelindicators afwisseelend branden);
3. Druk op de programmaknop om de juiste instelling te selecteren op basis van uw regio, de instelleningen veranderen in de onderstaande volgorde: H4 H5 H6 H1 H2 H3;
4. Druk op de aan-uitknop om de instelling af te sluiten.

WATERHARDHEID				Keuzestand	Zoutverbruik (gram/cyclus)
°dH	°fH	°eH	mmol/l
0~5 0~9 0~6	0~0,94			H1	0
6-11	10-20 7-14 1,0-2,0 H2 9
12-17 21-30 15-21 2,1-3,0				H3	12
18-22 31-40 22-28 3,1-4,0				H4 20
23-34 41-60 29-42 4,1-6,0				H5	30
35-55 61-98 43-69 6,1-9,8				H6 60

Opmerking 1:

^ = 1,25^ = 1,78^ = 0,178mmol / l
^ Duitse hardheid
^ : Franse hardheid
^ eH: Britse hardheid

Opmerking 2:

De fabrieksinstalling: H3 (EN 50242)

Neem contact op met uw regionale waterleidingbedrijf voor informatie over de hardheid van het water van uw waterleidingbedrivf.

OPMERKING: Beschikt uw vaatwasmachine Niet over een waterontharder, dan kunt u dit gedeelte overslaan.

WATERONTHARDER

De hardheid van het water verschift van plaats tot plaat. Gebruik van hard water in de vaatwasmachine veroorzaakt afzettingen op het vaatwerk en de gebruksvoorwerpen.

Het apparaat is uitgerust met een speciale waterontharder met een zoutreservoir dat specifi ek bedoeld is om kalk en mineralen uit het water te verwijderen.

B. De waterontharder vullen met zout

Gebruik.altijd zout dat bedoeld is voor gebruik in vaatwasmachines.

Het zoutreservoir bevindt zich onder de onderste korf en moet worden gezuld volgens de onderstaande uitleg:

Attentie!

• Gebruik uitsluitend zout dat special bedoeld is voor gebruik in vaatwasmachines! Elk ander type zout dat nicht speciaal bedoeld is voor gebruik in een vaatwasmachine, met name tafelzout, beschadigt de waterontharder. In het geval van schade door het gebruik van ongeschikt zout biédt de fabrikant geen garantie en is Niet aansprakelijk voor eventuele veroorzaakte schade.
  Vul alleen zout bij wanner daarna met een van de volledige vaatwasprogramma's wordt begonnen. Daarmee voorkomt u dat eventueel gemorst zout of zout water gedurende een langere tijd achechterblijf op de bodem van de machine, wat corrosie kan veroorzaken.

1

2

A Nadat de onderste korf is verwijderd, schroeft u de dop van het zoutreservoir los en verwijdert.Deze.
B Plaat het uiteinde van de trechter (meegeleverd) in het gat en giet ongeveer 1,5 kg vaatwasmachinezout in het reservoir.
Vul het zoutreservoir bij met water. Het is normalaat dat een Klein beetje water uit het zoutreservoir stroomt. 2
D Na het vullen van het reservoir schroeft u de dop waar stevig rechtsom vast.
E De zoutindicator gaat uit nadat het zoutreservoir met zout is gezuld.
Meteen na het vullen van het zoutreservoir met zout要去 een vaatwasprogramma worden gestart (wij adviseren u een kort programma te gebruiken). Anders kannen het fi Itersysteme, de pomp of andere belangrjke onderdelen van de machine beschadigd raken door zout water. Dat wordt Niet gedekt door de garantie.

OPMERKING:

1. Het zoutreservoir mag alleen worden bijgevuld wonneer de zoutindicator op het bedieningspaneel gaat branden. Afhankelijk van het oplossende vermogen van zout kan de zoutindicator blijven branden nadat het zoutreservoir is bijgevuld. Als het bedieningspaneel geen zoutindicator bevat (bij sommige modellen), kut u aan de hand van het aantal cycl diat de vaatwasmachine heeft uitgevoerd, inschatten wonneer u het zout van de waterontharder moet bijvullen.
2. Als u zout heeft gemorst, moet een verkort of een versneld programma worden gestart om het overtollige zout te verwijderen.

C. Het glansspoelmiddelreservoir vullen

Glansspoelmiddelreservoir

Het glansspoelmiddel worden vrijgeveenijdens de staat spoelbeurt om te voorkomen dat water druppels achefterlaat op uw vaatwerk, wa vlekken en strepen kan zeroorzaken. Het verbeter tevens het drogen doordat het water van het vaatwerk parelt. Uw vaatwasmachine is ontworpen voor gebruik van vloeibare glansspoelmiddelen. Het glansspoelmiddelreservoir bevindt zich aan de binnenzijde van de deur, naast het vaatwasmiddelreservoir. Om het reservoir te vullen, die dop openen en glansspoelmiddel in het reservoir gieten tot de niveau-indicator volledig Zwart worden. De inhoud van het glansspoelmiddelreservoir is onceveer 110 ml.

Functie van het glansspoelmiddel

Glansspoelmiddel worden automatisch toegevoegd tijdens de laatste spoelbeurt voor een grondige spoeling en vlek- en streepvrijdrogen.

Attentie!

Gebruik alleen glansspoelmiddelen die specifiek voor de vaatwasmachine bedoeld着眼. Vul het glansspoelminderreservoir nooit met andere substanties (bijv. vaatwasmachineriger, vloeibaar vaatwasmiddel). Datverooraakt schade aan het apparatusaat.

Tijdstip voor bijvullen van het glansspoelmiddelreservoir

Als het bedieningsspaneel Niet over een glansindicator beschikt,kest u de hoeveelheid inschatten op basis van de kleur van de zichtbare nivea-indicator C die zich naast de dop bevindt. Wanner het glansspoelmiddelreservoir vol is, is de indicator volledig donker.Naarmate glansspoelmiddel worden verbruikt, wordt de donkere stip kleiner. Het glansspoelmiddelniveau mag nooit onder een 1/4 vol dalen.

Naarmate de hoeveelheid glansspoelmiddel afneemt, verandert de grotte van de zwarte stip op de niveau-indicator voor het glansspoelmiddel, zoals hieronder aangegeven.

Vol
3/4vol
1/2 vol

1/4 vol - moet worden bijgevuld om vlekken te voorkomen

Leeg

C (glansindicator)

1 Om het reservoir te openen, draait u de dop maar de pijl "open" (links) en verwijdert hem.
Giet het glansspoelmiddel in het reservoir, zorg dat het Niet overstroomt.
3 Plaats de dop terug door deze uitgelijnd met de "open" pij terug te plaatsen enaar de gesloten"pijl (rechts) te draaien.

OPMERKING: Verwijder eventuelse glansspoelmddel dat gemorst is tijdens het vullen met een absorberende doek om overmatig schuiemen tijdens

de volgende vaatwasbeurt te vermijden. Vergeet Niet de dop terug te plaatsen voordat u de deur van de vaatwasmachine sluit.

Glansspoelmiddelreservoir instellen

Het glansspoelmiddelreservoir beschikt over zes of vier instellen. Begin aktijd met de reservoirinstelling "4". Wanner vlekken en slecht drogen een probleem zich, verhoogt u de hoeveelheid glansspoelmiddel dat worden vrijgeven door de reservoirdeksen te verwijdenen en de draaiknop waar "5" te draieren. Is het vaatwerk Niet goed gadrogd of ziet u vlekken, dan stelt u de draaiknop in op de volgende hogere stand, tot uw vaatwerk vlekkeloos is. De aanbevolen instelling is "4". (Fabrieksinstelling is "4").

OPMERKING:

Verhoog de dosering wanner u waterdruppels of kalkvlekken aantreft op het vaatwerk na de reiniging. Verlaag de dosering wanner u plakkerige witte vlekken op uw vaatwerk aantreft of een blauwachtige waas op glaswerk of meslemmeten.

D. Functie van het vaatwasmiddel

Vaatwasmiddelen met hun chemische ingredienten zijnoodzakelijk om vuil te verwijderen, te verpulveren en uit de vaatwasmachine te af te voeren. De meeste vaatwasmiddelen die in de handel verkrijgbaar,zijn, zijn hiervoorn geschikt.

Attentie!

Correct gebruik van vaatwasmiddel

Gebruik alleen vaatwasmiddel dat special ontwikeld is voor gebruik in vaatwasmachines. Berg uw vaatwasmiddel vers en droog op.

Vul het reservoir pas met vaatwaspoeder wanner u gereed bent om het vaatwerk te wassen.

Vaatwasmiddlesen

Er zijn 3 soorten vaatwasmiddel

1. Met fosfaat en met chloor
2. Met fosfaat en zonder chloor
3. Zonder fosfaat en zonder chloor

Gewoonlijk bevat nuw vaatwaspoeder geen fosfaat. Zodoende ontbreekt de wateronthardingsfunctie van fosfaat. In dat geval adviseren wij het zoutreservoir te vullen met zout, ook als de hardheid van het water slechts 6^ is. Wanner vaatwasmiddelen zonder fosfaat worden gebruikt bij hard water ontstaan vaak witte vlekken op het vaatwerk en op glazen. In dat geval dient u meer vaatwasmiddel te gebruiken voor betere resultaten. Vaatwasmiddelen zonder chloor bleken slechtslicht. Krachtige en verkleurde vlekken worden Niet volledig verwijderd. In dat geval dient u een programma te selecteren met een hogere temperatuur.

Gecentreerd vaatwasmiddel

Op basis van hun chemische samenstelling konnen vaatwasmiddelen worden onderverdeeld in twee basistypes:

■ conventionele, basische vaatwasmiddelen met caustische bestanddelen en
■zwak basische geconcentreerde vaatwasmiddelen met natuurlijke enzymen

Vaatwasttabletten

Vaatwastabletten van verschilende merken loseen met verschilende snelheden op. Daarom hun sommige vaatwastablettenijdens korte programme's Niet oplosen en hun optimale reingingskracht ontplooien. Kies waarom voor lange programma's wanneer vaatwastabletten worden gebruikt, zodat de resten van het vaatwasmiddel volledig verwijderd worden.

Vaatwasm middlelreservoir

Voorafgaand aan de start van elke vaatwascyclus moet het reservoir worden bijgevuld aan de hand van de instructies die in de tabel met vaatwascyli staan. Uw vaatwasmachine verbruikt minder vaatwasmiddel en glansspoelmddel dan een conventioneel vaatwasmachine. Gewoonlijk is een eetlepel vaatwasmiddel voldoende voor een normale machinevulling. Voor zwaarder verontreinigde items is meer vaatwasmiddel nodig. Vul het vaatwasmiddel alotijd vlak voor het starten van de vaatwasmachine bij, anders kan het vochtig worden en lost het Niet goed op.

Hoeveelheid te gebruiken vaatwasmiddel

OPMERKING:

Wanner de deksel gesloten is: ontgrendelknop indrukken. De deksel springt open.
Voeg altijd vaatwasmiddel toe vlak voor het starten van elke vaatwascyclus.
Gebruik alleen vaatwasmiddelen die specifiek voor de vaatwasmachine bedoeld zijn.

WAARSCHUWING! Vaatwasmiddel is corrosief! Houd het buiten bereik van kinderen.

Vaatwasmiddel vullen

Vul het vaatwasmiddelreservoir met vaaatwasmiddel. De merktekens geleven de doseringsniveauaus aan, zoals rechts aangegeven:

A Reservoir waar het vaatwasmiddel voor de hoofdwascyclus worden gevuld.
B Reservoir waar het vaatwasmiddel voor de voorwascyclus worden gezuld.

Raadpleeg de doserings- en opslaginstructies van de fabrikant die op de verpakking van het vaatwasmiddel staan. Sluit de deksel en druk deze in tot hij vergrendelt.

Wanneer het vaatwerk sterk verontreinig is, vult u een extra dosering vaatwasmiddel toe in het vaatwasmiddelbakje voor de voorwasa. Dit vaatwasmiddel worden gebruiktijdens de voorwasa fase.

OPMERKING:

Informatie over de hoeveelheid vaatwasmiddel voor de afzonderlijke programma's staat op de)[-stpe pagina.
Houd er rekening mee dat op basis van de ernst van de verruiling en de specifieke harheid van het water er verzillen möglichk zijn.
■ Raadpleeg de aanbevelingen van de fabrikant op de verpakking van het vaatwasmiddel.

Sluit hetvakje van het vaatwasmiddelreservoir

Wanneer uw vaatwerk slechts matig verontreinigd is, hebt u wellicht minder vaatwasmiddel nodig dan aanbevolen.

Compartment. Druke de deksel (1) omlaag tot deze vastklicht (2).
- Als u een vaatwasmiddel in tabletvorm gebruikt, leest u de aanbevelingen van de fabrikant op de verpakking om na te gaan waar de tabletten in de vaatwasmachine moeten worden geplaatst (bijv. in de bestekkorf, vaatwasmiddelreservoir, enz.). Zorg ervoor dat de dekelselop het vaatwasmiddelreservoir gesloten is, ook als u tabletten gebruikt.

5. De korven van de vaatwasmachine inruimen

Aanbeveling

Overweeg de aanschaf van gebruksvoorwerpen die aangeduid zich als vaatwasbestendig.
- Gebruik een mild vaatwasmiddel met de omschrijving "zacht voor vaatwerk". Zo nodig্রaatigt u de fabrikanten van vaatwasmiddelen om meer informatie.
Voor bepaalde voorwerpen kiest u een programma met een zo laag möglichke temperatuur.
■ Om schade te voorkomen, glaswerk en bestek Niet meteen uit de vaatwasmachine ruimen nadat het programme is beeindigd.

Voor het afwassen in de vaatwasmachine is het volgende bestek/vaatwerk

Ongeschikt Beperkt geschikt

Bestek met houten, hoornen, porseleinen of parelmoeren handvatten
■ Kunststof items die nicht warmtebestendig zijn
Ouder bestek met gelijmde onderdelen die nicht temperatuurbestendig zijn
Verlijmde bestekvoorwerpen of vaatwerk
Tinnen of koperen voorwerpen
Kristalglas
Roestgevoelige stalen voorwerpen
Houten borden
Voorwerpen gemaakt van synthetische verzels

Sommige soorten glas kuren dof worden na een groot,aantal vaatwasbeurten
■ Zilver en aluminium onderdelen hebden de neiging omijdens het afwassen te verkleuren
Geglauurd aardewerk kan verragen wanner zereregelmatig in de machine worden gewassen

Let op voor of na het inruimen van de korven van de vaatwasmachine

(Volg deze vulrichtlijnen voor de Beste prestaties van de vaatwasmachine.

Kenmerken en uiterlijk van de korven en bestekkorven konnen afwijken van uw model.)

Verwijder groe hoeveelheden voedselresten. Week resten van verbrand eten in pannen voor.

Het vaatwerk hooft nicht onder de kraan te worden afgespoeld.

Plaats de vaat als volgt in de vaatwasmachine:

Voorwerpen als kopjes, glazen, kookpotten/pannen enz. ondersteboven.
2. Gebogen voorwerpen of voorwerpen met uitsparingen要去en schuin geplaatst worden, zodat het water kan afl open.
3. Alle gebruksvoorwerpen zijn veilig gestapeld en kuren nicht omvallen.
4. Alle gebruiksvoorwerpen zijn dusdanig geplaatst dat de spreiarmenijdens het afwassen vrij hunnen draaien.

OPMERKING: Zeerkleine voorwerpenogenietindevaatwasmachinenwordenafgewassen,omdat zegemakkelijkuitdekorkunnenvallen.

■ Laad holle voorwerpen, zoals kopjes, glazen, pannen enz. met de opening omlaag, zodat het water niets kan achechterblijven in bakken of diepe holtes.
Vaatwerk en bestek mag Niet in elkaar liggen of elkaar afdekken.
■ Om schade aan glazen te voorkomen, mogen ze elkaar nicht raken.
Plaats groote items die moeilijk te reinigen zijn, in de onderste korf.
De bovenste korf is ontworpen voor fragieler enichter tafelgerei, zoals glazen, koffe- en theekopjes
■ Messen met lange lemmeten die rechtop worden geplaatst zich een potentieel gevaar!
Lang en/of scherp bestek, zoals vleesmessen moeten horizontal in de bovenste korf worden geplaatst.
- Overvul uw vaatwasmachine Niet. Dat is belangrijk voor goede resultaten en voor een aanvaardbaar energieverbruik.

Het vaatwerk uitruimen

Om te voorkomen dat water van de bovenste in de onderste korf lekt, adviseren wij u de onderste korf eerst uit te ruimen enervoigens de bovenste korf.

Standaardmethode voor inruimen van serviesgoed

De bovenste korf inruimen

De bovenste korf is ontworpen voor fragieler enichter tafelgerei, zoals glazen, koffie- en theekopjes en schotels, evenals borden, kleine kommt en ondiepe pannen (mits zi net te vuil zich).
Plaat het vaatwerk en het kookgerei dusdanig dat ze Niet verschuiven door de waterstraal.

De onderste korf inruimen

Wij raden u aan grote items en moeilijk te reinigen items zoals in de onderstaande afbeelding in de onderste korf teplaatsen: zoals kookpotten, pannen, deksels, serveerschalen enkommen. Het is raadzaam de serveerschalen en deksels aan de rand van de rekken teplaatsen om te voorkomen dat ze de rotatie van de bovenste sproeiarm blokkeren.

Vergeetietdat:

potten, serveerkommen enz. altijd ondersteboven moeten worden geplaatst.
Diepe potten moeten schuin worden geplaatst, zodat het water eruit kan stromen.
De onderste korf beschikt over inklapbare pennen, zodat grotere ofeer potten en pannen kunnen worden ingeruiimd.

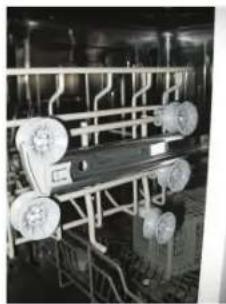

De bovenste korf aanpassen

De hoogte van de bovenste korf kan worden aangepast ommeer ruimte te creeren voor groote gebruiksvoorwerpen voorzowel de bovenste/onderste korf. De hoogte van de bovenste korf kan worden aangepast door die wielen op verschillendehoogtes van derails te plaatsen. Lange voorwerpen,serverbestek, salutebestek en messen要去en op het rek worden geplaatst, zDat ze de rotatie van de spreierarmen nichtbelemmeren.

Lage positie Hoge positie

Wielen

De kopjesrekken wegklappen

Om potten en pannen beter te kunnen stapelen, kunnen de pennen omlaag worden geklapt, zoals hieronder afgebeeld.

Inklapbare pennen van de onderste korf

Om potten en paffen beter te kuren stapelen, kuren de pennen omlaag worden geklapt, zoals hier rechts afgebeeld.

Bestekkorf

Bestek moet in het bestekrek worden geplaatst, geschienen van elkaar in geschikte posities. Zorg ervoor dat de gebruiksvoorwerpen Niet gegen elkaar aan liggen, waar dit slechte resultaten kan verroorzaken.

Voor een hoogwaardige reinigingplaatst u tafelsilver in de korf waar bij u ervoor zorgt dat:

Zeniet gegenelkaar aan liggen.
Tafelzilver wordt met het handvat omlaag geplaatst.
Lange gebruiksvoorwerpen in het midden.

6. Een vaatwasprogramma starten

Tabel met vaatwascycli

OPMERKING: () betekent: het glansspoelmiddelreservoir vullen met glansspoelmiddel.

Programm	Cycluskeuze Informatie	Beschrijving van de cyclus	Vaatwasmiddel voorhoof	Draaitijd (min)	Energie (kWh)	Water (t)	Olsanspoel-middel
P1 Intensief	Voor zeer zwaar verontreinigde serviesgoed en normala verontreinigde potten, pannen, vaatwerk enz. met opgedroogde verontreinigingen.	Voorwas (50 °C) Vaatwas (60 °C) Spoelen Spoelen Spoelen (70 °C) Drogen	3/22 g (of 3-in-1)	165	1,4	16,5	★
P2 Normaal	Voor normala verontreinigd vaatwerk, zoals potten, borden, glazen enicht verontreinigde pannen.	Voorwas (45 °C) Vaatwas (55 °C) Spoelen Spoelen (65 °C) Drogen	3/22 g (of 3-in-1)	175	1,1	13	★
P3 eco (*EN 50242)	Dit is het standardprogramma dat geschikt is om normala verontreinigd tafelgerei te reinigen en dat is het efficientste programma wat betreft zichen gecombineerde energie- en waterverbruik voor dat type tafelgerei.	Voorwas Vaatwas (45 °C) Spoelen (65 °C) Drogen	3/22 g (of 3-in-1)	190	0,74	9	★
P4 Glaswerk	Voorlicht verontreinigd serviesgoed en glaswerk	Voorwas Vaatwas (40 °C) Spoelen Spoelen (60 °C) Drogen	3/22 g (of 3-in-1)	125	0,75	13,5	★
P5 90' 90 min	Voorlicht verontreinigd vaatwerk waarvoor een uitstekende droogresultaat nodig is.	Vaatwas (65 °C) Spoelen Spoelen (65 °C) Drogen	25 g (of 3-in-1)	90	1,15	11,5	★
P6 Snel	Een kortere wascyclus voorlicht verontreinigd vaatwerk en snelle vaatwassing.	Vaatwas (45 °C) Spoelen Spoelen (55 °C)	20 g	30	0,7	10

OPMERKING:

*EN 50242: Dit programme is de testcyclus. De informatatie voor de vergelijkende test conform EN 50242 is als volgt:

Aantal couverts: 10 couverts
Positie bovenste korf: bovenste wielen op rails
Glansspoelmiddelinstalling: 6
PI:0,49 W;PO:0,45 W.

Het apparatus inschakelen

Een wascyclus starten

Trek de onderste en de bovenste korf UIT, ruim het vaatwerk in en duw de korven terug. Wij adviseren eerst de onderste korf in te ruimen en daarna de bovenste, (zie het gedeelte "De korven van de vaatwasmachine inruimen").
Giet het vaatwasmiddel erin (zie het gedeelte "Zout, vaatwasmiddel en glansspoelmiddel").
Steek de stekker in het stopcontact. De voeding is 220-240 VAC / 50 Hz, de specifi catie van het stopcontact is 10 A, 250 VAC. Zorg ervoor dat de watertoevoer volledig geopend is.
4 Open de deur, druk op de aan-uitknop en het aan-uitlampje gaat branden.
5 Druk op de programmaknop, u beweegt als volgt door de verschillende wasprogramma's:

Wanner een programme is geseleeteerd, gaat de indicator branden. Sluit verwolgens de deur, de vaatwasmachine start.

Hetprogramma wijzigen...

Voorwaarde:

Een actieve wascyclus kan alleen worden aangepast wonneer het nog maar net is gestart. Anders is het vaatwasmiddel al vrijgeveen en kan het apparaat het waswater al hebben afgevoerd. In dat geval moet het vaatwasmiddelreservoir opnieuw worden gezuld (zie het gedeelte "Vaatwasmiddel bijvullen").

2 Open de deur en houd de programmaknop langer dan 3 seconden ingedrukt, het apparaat schakelt over maar de stand-bystand, verwolgens kut u het programma veranderen maar de gewenste cyclusinstelling (zie het gedeelte "Een wascyclus starten...").

OPMERKING:

Wanner u de deur opent tijdens een vaatwascyclus, stopt de machine. Het programmalampje stopt met knipperen en het geluidssignaal klinkt om de minuut tenzij u de deur sluit. Nadat u de deur heb gesloten, schakelt de machine wee na 10 seconden in.

Vergeten vaatwerk in de machine teplaatsen?

Vergeten vaatwerk kan op elk gewenst moment worden toegevoegd voordat het vaatwasmiddelreservoir opent.

1 Open de deur een Klein stukje.

4 Sluit de deur

Nadat de spreoiarmen gestopt zich, kurz u de deur volledig openen.

5 De vaatwasmachine za na 10 seconden weever verdier gaan.

3 Plaats het vergeten vaatwerk.

Aan het einde van de vaatwascyclus

Wanneer de programmacyclus voltooid is, klinkt het geluidssignaal van de vaatwasmachine 8 keer en stoptervolgens. Schakel het apparaat uit met de aan-uitknop, draai de waterkraan dicht en open de deur van de vaatwasmachine. Wacht enkele minuten voordat u de vaatwasmachine uittruimt, om te voorkomen dat u vaatwerk en gebruiksvoorwerpen aanraakt die nog heet en gevoeliger voor breuk zijn. Ze drogen bovendien beter.

Schakel de vaatwasmachine uit

Het programmalampje brandt, maar knippert Niet. In dat geval is het programme beeindigd.

1. Open de deur. Schakel de vaatwasmachine uit door op de aan-uitknop te drukken.

2. Draai de waterkraan dicht!

3. Open de deur voorzichtig.

Heet vaatwerk is gevoelig voor stoten. Het vaatwerk要去 aanom zo'n 15 minuten afkoelen voordat het uit het apparaat worden genomen.
Open de deur van de vaatwasmachine, laat de deur op een kier en wacht enkele Minutes voordat u het vaatwerk verwijderd. Op die manier zich zener beter afgekoeld en drogen zich beter.

De vaatwasmachine uitruiimen

Het is normal dat de vaatwasmachine van binnen nat is. Ruim eerst de onderste korf uit en dan de bovenste. Daarmee voorkomt u dat water van de bovenste korf op het vaatwerk in de onderste kan lekken.

WAARSCHUWING! Het is gevaarlijk om de deur tijdens het vaatwassen te openen, waar dat heet water brandwonden kan veroorzaken.

7. Onderhoud en reiniging

Filtersystem

Het fi Iter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen. De resten konnen het fi Iter blokkeren, in dat geval moeten ze worden verwijderd.

Het fi itersysteme bestaat uit een groffi lter, een plat fi iter (hoofdfi lter) en een microfi lter (fi jnfi lter).

Hoofdfi Iter Voedsel- en vuilresten die in dit fi Iter worden opgevangen, worden door een speciale waterstraal vanaf de onderste sproeiarm verpulverd en via de afvoer wegspoeld.

Groffliter

Grotere voorwerpen, zoals stukken bot of glas, die de afvoer hunnen verstoppen, worden opgevangen in het groffi Iter. Om de voorwerpen te verwijderen die in dit fi Iter+zijn opgevangen, voorzichtig de nokken aan de bovenzijde van dit fi Iter indrukken en eruit tilien.

Fijnfi filter

Dit fi tter houdt vuil- en voedselresten vast in de opvangbak en voorkomt dat het weever over het vaatwerk worden verspreidijdens de vaatwascyclus.

Filtereenheid

Het fi lter verwijdert voedselresten uit het waswater, waardoor het tijdens de cyclus kan worden gerecycled. Voor de beste prestaties en resultaten moet het fi lter regelmatin worden gereinigd. Daarom is het raadzaam om de grotere voedselresten die vastzitten in het fi lter, na elke vaatwascyclus te verwijderen door het halfronde zeeffi iter en de fi lterhouser onder de kraan uit te spoelen. Om de fi Itereenheid te verwijderen, trekt u de handgreep omhoog.

WAARSCHUWING!

De vaatwasmachine mag nooit zonder fi Iters worden gebrukt.

Verkeerde inbouw van het filter kan het prestatieniveau van het apparaat verminderen en vaatwerk en gebruksvoorwerpen beschadigen.

Stap 1: Draai het filter linksom.

Stap 2: Till de fi Iterenheid omhoog.

OPMERKING: Voor het verwijderen van het filtersystem volgt u de stappen 1 t/m 2. Voor het inbouwen van het filtersystem volgt u de stappen 2 t/m 1.

Opmerkingen:

• Elke keer als de vaatwasmachine is gebruikt,要去en de fi iters op verstoppenen worden gecontroleerd.
• Door het groffi Iter los te schroeven, kut u het fi Itersystem verwijderen. Verwijder voedselresten en spelod de fi Iters schoon onder de kraan.

OPMERKING: De complete fi Itereenheid moet eenmaal per week worden gereinigd.

Het fi Iter reinigen

Gebruik een reinigingsborstel om het groffiter en het fijnfilter te reinigen. Zet de filteronderdelen weer in elkaar zoals getoond in de afbeeldingen op de LASTe pagina en plaats de complete eenheid wee terug in de vaatwasmachine door het in de opname teplaatsen en omlaag te drukken.

WAARSCHUWING!

Niet op de fi iters sloanijdens het reinigen. Anders kuren de fi iters verrormen en de werking van de vaatwasmachine verminderen.

Omgang met uw vaatwasmachine

Het bedieningspaneel kan worden gereinigd met eenlicht bevochtigde doeck.

Na reining grondig droogmaken.

Voor de buitenzijde gebruikt u een goed poetsmiddel voor apparaten.

Gebruik nooit scherpe voorwerpen, schuurpads of bijtende reinigers op enig onderdeel van de vaatwasmachine.

WAARSCHUWING!

Voor het reinigen van de rand om de deur gebruikt u alleen een zachte, warme en vochtige doek. Om het binnendringen van water in het deurslot en elektrische onderdelen te vermijden, nooit een sprayreiniger of ieits dergelijkts gebruiken.

Gebruik nooit een sprayreiniger om het deurpaneel te reinigen, waar dat hierdoor het deurslot en de elektrische onderdelen beschadigd kan den worden.

Schuurmiddelen en sommige soorten keukenpapierogeniet worden gebruikt vanwege het gevaar van krassen of vlekken op het roestvrijstalen oppervlak.

De deur reinigen

Tref vorstbeschemingsmaatregelen voor de vaatwasmachine in de winter. Na elke wascyclus gaat u als volgt te werk

1. Verbreek de elektrische spanningaar de vaatwasmachine.
2. Schakel de watertoevoer uit en koppel de watertoevoerleiding los van de waterkraan.
3. Tap het water af uit de inlaatleiding en de waterkraan. (Gebruik een emmer om het water op te vangen)
4. Sluit de watertoevoerleiding aan op de kraan.
5. Verwijder het fi Iter uit de bodem van de bak en gebruik een spons om water in de bak te absorberen.

OPMERKING: Wanneer uw vaatwasmachine Niet werk vt vanwege het ijs. neemt u contact op met professionele onderhoudsmonteurs.

De sproeiarmen reinigen

De sproeiarmen要去 regelmatig worden gereinigd, odomat chemicalien in hard water de sproeiermondstukken en lagers van de sproeiarmen verstoppen.

Om de bovenste spreiarm te verwijderen, moer gegenhouden en arm rechtsom draaien om te verwijderen.

Om de onderste spreoiarm te verwijderen, trekt u de spreoiarm maar boven.

Spoel de armen af in warm zeepsop en gebruik een zache borstel om de spreoeiermondstukken te reinigen. Na zorgvuldig uitspoelen kurz u ze terugplaatsen.

Uw vaatwasmachine in topconditie honden

Na elke vaatwasbeurt Wanner het apparaat Ige tijd nicht gebruikt is

Na elke vaatwasbeurt sluit u de watertoevoer maar het apparaat en laat u de deur ie's open, zodat vocht en geuren nicht ingesloten worden.

Verwijder de stekker

Trek altijd de stekker uit het stopcontact voorafgaand aan reiniging of onderhoud.

■ Geen oplosmiddelen of schuurmiddelen

Voor het reinigen van de buitenkant en van rubberen onderdelen van de vaatwasmachine mogen geen oplosmiddden of schurende reinigingsmiddelen worden gebruikt. Gebruik alleen een doek met warm zeepsop. Om vlekken of verkleuringen van het binnenoppervlak te verwijdenen, gebruikt u een doek bevochtigd met water en een beetje azijn, of een reinigingsproduct dat speciaal gemaatk is voor vaatwasmachines.

Wij adviseren u een vaatwascyclus met een lege vaatwasmachine uit te voeren en verrolgens de stekker uit het stopcontact te verwijderen, de watertoevoer af te sluiten en de deur van het apparaat iets open te latent staan. Daardoor blijven de deurafdichtingen languer goed en worden voorkomen dat zich geurtjes in het apparaat gaan ontwikkelen.

Het apparatus verplaatsen

Wanneer het apparaat verplaatst moet worden,要去proberen het apparaat rechtop te houden. Als het absolutoodzakelijk is, kan het op+zijn onderzerijdeworden geplaatst.

Afdichtingen

Een van de factoren die geurtjes in de vaatwasmachine kunnenveroorzaken, zijn voedselresten die in de afdichtingen acheer blijven. Regelmatig reinigen met een vochtige spons voorkomt dat dit optreedt.

8. Installatie-instructies

A Attentie:

De installment van de leidingen en elektrische apparatuur要去 door professionals worden gedaan.

Waarschuwing

Gevaar voor elektrische schokken Verbreek de elektrische spanning voordat de vaatwasmachine worden geinstalleerd.

Wordt dat Niet gedaan, kan dat resulteren in fataal letsel of een elektrische schok.

Installatievoorbereidingen

De vaatwasmachine moet in de buurt van bestaande aan- en afvoerleidingen en een lichtetaansluiting worden geinstalleerd.

Een zijde van de gootsteenkast moet worden gekozen om de afvoerslangen van de vaatwasmachine aan te sluiten.

Opmerking: controller de bijbehorende installmentaccessoires (bevestigingshaken voor frontpaneel, schroeven)

Lees de installment-instructies zorgvuldig door.

Afbeeldingen van de kastafmetingen en installmentiepositie van de vaatwasmachine

Voorbereidingen要去en worden gedaan voordat de vaatwasmachine waar de installmentatielocatie worden verplaatst.

1

Kies een plek naast de gootsteen om de installmentie van de aanvoer- en afvoerslangen te vergemakkelijnen (zie afbeeling 1).

2

Wanner de vaatwasmachine in de hoek van de keukenkast worden geplaatst, moet er voldoende ruimte zijn (weergegeven in afbeeling 2) wanner de deur geopend is.

【Afbeelding1】

Kastafmelingen

Minder dan 5

mm tussen de

bovenzijde van de

vaatwasmachine en de kast en de buitenzijde van deur uitgelijnd met de keukenkast.

【Afbeelding2】

Minimumruimte wonneer de deur geopend is

- Afmetingen en inbouw van het frontpaneel

1 Het houten frontpaneel kan worden gemonteerd volgens afbeelding 3.

【Afbeelding3】

Het frontpaneel moet worden gemonteerd volgens de afgebeelde afmetingen

(Eenheid: mm)

2 Monteer de bevestigingshaken aan het houten frontpaneel en breng de haken aan in de sleuven aan de buitenzijde van de deur van de vaatwasmachine (zie afbeelding 4a). Na aanbrengen van het paneel zet u dit vast aan de buitenzijde van de deur met schroeven en bouten (zie afbeelding 4b).

【Afbeelding 4a】Installatie van het frontpaneel

【Afbeelding 4b】

Installatie van het houten frontpaneel

1. Verwijder de vier korte schroeven
2. Breng de vier lange schroeven aan

Verwijder de vier korte schroevenBreng de vier lange schroeven aan

- Spanning van de deurveer aanpassen

De deurveren zijn af fabriek ingesteld op de juiste spanning voor de deur.
Wanner het houten frontpaneel is aangebracht moet de deurveers spanning wellicht worden aangepast. Draai de stelschroef om de spanning in de stalen kabel te verhogen of te verlagen (zie afbeelding 5).

Deurveerspanning is correct wanner de deur horizontaal blijft in de volledig geopende positie, maar met slechts een lichte vingerdruk omhoog komt om te sluiten.

【Afbeelding5】

Spanning van de deurveer aanpassen

Aansluiting van de afvoerslangen

Stek de afvoerslang in een afvoerleiding met een minimumdiameter van 40 mm, of sluit de afvoerslang aan op de goatsteen, waarbij buigen of afklemmen moet worden vermeden. De installmentheogte van de slang moet minder zich dan 1000 mm.

A BEVESTIG DE AFVOERSLANG VOLGENS METHODE A OF B

- Installatiestappenvaatwasmachine

1 Breng het frontpaneel aan op de deur van de vaatwasmachine met behulp van de beschikbare beugels. Raadpleeg de sjabloon voor het aanbrengen van de beugels.
2 Stel de spanning van de deurveren in met behulp van een inbussleutel door deze rechtsom te draaien en daarmee de linker enrecht deruveren te spannen.

Wordt dit nicht gedaan, kan dat schade aan uw vaatwasmachine veroorzaken (afbeelding 2).

3 Sluit de aanvoerslang aan op de koudwaterleiding.
4 Sluit de afvoerslang aan. Raadpleeg schema. (Afbeelding 6)
5 Sluit het netsnoer aan.
6 Bevestig de dampwerende folie onder gegen het werkblad van de keukenkast. Zorg ervoor dat de dampwerende folie vlak aansluit op de rand van het werkblad.
7 Zet de vaatwasmachine op zijn plek. (Afbeelding 4)
8 De vaatwasmachine waterpas stellen. De achechterste stelvoeten+kennen worden versteld ten opzichte van de voorzijde van de vaatwasmachine door de inbusschroef in het midden aan de onderzijde te verdraaien met een inbussleutel (afbeelding 5A).Voor het afstellen van de voorste stelvoeten gebruikt u een platte schroevendraaier en draait u de voorste stelvoeten tot de vaatwasmachine vlak staat (afbeelding 5B).
9 De vaatwasmachine moet op+zijn plaat wordsvastgezet.Dat kan op twee manieren worden gedaan:

A. Normaal werkblad: breng de inbouwhaak aan in de sleuf van het lijpaneel en zet deze vast aan het werkblad met houtschroeven (afbeelding 6).
B. Marmeren of granieten werkblad: zet de zijkant vast met een schroef. (Afbeelding 7).

Vaatwasmachine moet waterpas staan zodat de werking van het vaatwerkrek en de wasprestaties correct+zijn.

1 Plaats een waterpas op de deur en de rekrails aan de binnenzijde van de bak zoals getoond om te controleren of de vaatwasser waterpas staat.
2 Stel de vaatwasmachine waterpas door de drie stelvoeten afzonderlijk in te stellen.
3 Tijdens het waterpas stellen van de vaatwasmachine erop letten dat deze Niet omvalt.

【Afbeelding8】

Afbeelding van het afstellen van de stelvoeten

OPMERKING:

De maximale verstelhoogte van de stelvoeten is 50~mm

Over de elektrische aansluiting

WAARSCHUWING!

Voor persoonlijke veiligheid:

Voor dit apparaat mag geen verlengsnoer of een adapterstekker worden gebruikt.

Onder geen enkele voorwaarde mag de aardingsaansluiting van het netsnoer worden verwijderd of afgeknipt.

Raadpleeg het typeplaatje voor de juiste spanning en sluit de vaatwasmachine op een geschikte elektrische aansluiting. Gebruik de vereiste, aanbevolen 10A-zekering, trage zekering of zekeringautomaat en zorg voor een apart circuit waarop alleen dit apparaat is aangesloten.

Zorg voor gebruik dat de juiste aarding beschikbaar is

Elektrische aansluiting

Zorg ervoor dat de spanning en freiorentie van de elektriciteit overeenkomen met de waarden op hetypeplaatje. Steek de stekker alleen in een elektrisch stopcontact dat correct geaard is. Als het elektrische stopcontact waarop het apparaat moet worden aangesloten, niede juiste is voor de stekker, verrangt u het stopcontact in plaats van adapters of iets dergelijksgebruiken, maar die oververhitkonnen raken wat brand kan veroorzaken.

De veiligheidsaanvoerslang aansluten

Het apparaat moet op de waterleiding worden aangesloten met behulp van de neue slangensets. De oude slangensets mooten Niet opnieuw worden gebruikt.

Waterdruk要去tussen0,04MPa en1 MPa liggen.Wanneer de waterdruk onder de minimumwaarde ligt,neemtu contact op met once klantenservice voor advies.

1. Trek de veiligheidsaanvoerslang volledig uit het opbergvak aan dechterzijde van de vaatwasmachine.
2. Draai de wartelmoer van de veiligheidsaanvoerslang vast op een kraan met schroefdraad 3/4 inch.
3. Draai de kraan volledig open voordat u de vaatwasmachine start.

OVER DE VEILIGHEIDSAANVOERSLANG.

De veiligheidsaanvoerslang is dubbelwandig. Het veiligheidssysteme van de slang zorgt voor de gegardeerde aflsuiting van de waterstroom wonneer de aanvoerslang barst en de luchtwandussen de aanvoerslang zelf en de buitenste ribbelslang gezuld is met water.

WAARSCHUWING!

Een slang die aangesloten is op een keukensproeikraan kan barsten als deze geinstalleerd is opdezelfde waterleiding als vaatwasmachine. Wanner uw gootsteen voorzien is van een keukensproeier adviseren wij u de slang waarvan los te koppelen en het gat af te sluiten.

De veiligheidsaanvoerslang loskoppelen

1. Draai de waterkraan dicht.
2. Verlaag de waterdruk door de drukontlastknop in te drukken. Daarmee worden de waterdruk verlaagt en worden u en de ruimte beschermd gegen wegspattend water.
3. Schroef de veiligheidsaanvoerslang los van de kraan.

KOUDWATERAANSLUITING

Sluit de koudwateraanvoerslang aan op een draadaansluiting van 3/4 inch en zorg ervoor dat die stevig is vastgedraaid. Wanner de waterleidingen/New en gedurende een lange periode nieget gebruikt,zain,laat u het water stromen om er zeker van te zijn dat het water schoon is en vrij van vuideeltjes. Wanner deze voorzorgsmaatregel niet wordt genomen,bestaat het risico dat de wateraansluiting geblokkeerd raakt en het apparaat wordt beschadigd.

Het apparatus plaatsen

Plaats het apparaat op de gewenste locatie. Deincerzijde moet gegen de wand erachter staan en de zijkanten langs de naastgelegen keukenkasten of wanden. De vaatwasmachine is uitgerust met watertoevoer- en afvoerslangen die zowel links als rechts konnen worden geinstalleerd voor de juiste installmentie.

Overtollig water aftappen uit de slangen

Wanner de goatsteen zich 1000 mm boven de vloer bevindt, kan overtollig water Niet reckstreeks in de goatsteen worden afgevoerd. Het overtollige water要去 dan uit de slangen worden afgevoerd in een emmer of een geschikte container die buiten en lager dan de goatsteen worden gehonden.

Wateruitgang

Sluit de waterafvoerslang aan. De afvoerslang要去 correct gemonteerd zijn om waterlekkages te voorkomen.

Zorg ervoor dat de waterafvoerslang Niet geknikt of afgeklemd is.

Verlengslang

Wanneer u de afvoerslang moet verlengen,要去en soortgelijke afvoerslang worden gebruikt. Deze mag Niet langer zich dan 4 meter; anders kan het reinigungseffect van de vaatwasmachine afnemen.

Sifonaansluiting

Stek de afvoerslang in een afvoerleiding met een minimumdiameter van 40 mm, of sluit de afvoerslang aan op de goatsteen, waar bij buigen of afklemmen moet worden vermeden. De installmentiehoogte van de slang moet minder zichn dan 1000mm

Vaatwasmachine starten

De volgende zaken要去en worden gecontroleer voordat de vaatwasmachine worden gestart.

1De vaatwasmachine staat waterpas en is correct bevestigd.
2De aanvoerkraan is geopend.
3Er is geen lekkage bij de slangaansluitingen.
4 De draden zich stevig vastgedraaid.
5 De spanning is ingeschakeld.
6 De aanvoer- en afvoerslangen mogen nicht in (elkaar) verstrengeld zichn.
7Alle verpakkingsmaterialien en papieren要去en uit de vaatwasmachine zich verwijderd.

Attentie: Na installmente moet u deze handleiding opbergen.

De inhoud van deze handleiding is zeer nuttig voor gebruikers.

9. Tips om storingen op te losers

Voordatu het servicecenter belt

Door erst de schema's op de volgende pagina's te raadplegen, voorkomt u wellicht een telefoontje aan de klantenservice.

Probleem Mogelijke oorzaken Oplossingen

Technische problemen	Vaatwasmachineniet	Zekering doergebrand of zekeringautomaat geacteveerd	Vervang de zekering of schakel de zekeringautamaat waar in. Verwijder eventuale andere apparaten die op hetzelfde circuit zicha aangelseoten als de vaatwasmachine
		Voeding is nicht ingeschakeld	Zorg ervoor dat de vaatwasmachine ingeschakeld is en de deur goed gesloten is.Zorg ervoor dat het netsnoer correct in het wandstopcontact is gestoken.
		Waterdruk is te laag	Controler of de watertoevoer correct aangesloten is en de kraan geopend is.
		Deur van de vaatwasmachine is Niet correct gesloten.	Zorg ervoor dat de deur correct gesloten is en vergrendel hem.
	Water is Niet uit de vaatwasmacheweggeprompt	Knik in de afvoerslang	Controler de afvoerslang.
		Filter verstopt	Controler het groffi liter(zie het gedeelte "Het fi lter reinigen")
		Keukengootsteen verstopt	Controler de keukengootsteen om na te gaan of het water problemoos worden afgevoerd. Wordt het water niel goed afgevoerd via de keukengootsteen, dan heeft u wellicht erder een loodgieter nodig dan een onderhoudsmonteur voor vaatwasmachines.
Algemene problemen	Schuim in de bak	Verkeerde vaatwasmiddel	Gebruik alleen speciaal vaatwasmiddel om schui to vermijden.Mocht dat optreden, dan opent u de vaatwasmachine en LAST het schui verwijnen. Giet 4 liter koud water in de bak. Sluit de deur van de vaatwasmachine en vergrendel hem, selecteer verrolgens een willekeurige wascyclus. De vaatwasmachine za in de eerste stap het water afvoeren. Open de deur nadat de afvoer gestopt is en controller of het schui verdwenen is. Herhaal.Deze stap eventuel.
		Glansspoelmiddel gemorst	Neem gemorst glansspoelmiddel altijd meteen op.
	Vlekken op debakbinnenzijde	Vaatwasmiddel met kleurmiddel gebruikt	Zorg ervoor dat het vaatwasmiddel geen kleurstoffenbevat.
	Witte aanlag aan de binnen-zijde	Mineralen van hard water	Om de binnenzijde te reinigen, gebruikt u een vochtige spons mevaatwasmiddel en draagt u rubberen handschoenen. Gebruik noe een ander reinigingsmiddel dan vaatwasmiddel om het risico van schuimvorming te voorkomen.
	Roestplekken op het bestek	De betreffende items+zijn Niet corrosiebestendig.
		Er is geen programmauitgevoerd nadatvaatwasmachinezout waotegevoed. Zoutrestenzin in de vaatwascyclusterechtgekomen.	Na het toevoegen van vaatwasmachinezout要去eluktienein verkort wasprogramma ultvoeren,zonderserviesgoed in de vaatwasmachine en zonderde turbofunctie te selecteren (mits aanwezig).
		De deksel van de waterontharder zit los	Controler de deksel. Zorg ervoor dat de bevestiging goed is.
Geluid	Kloppend geluid in de vaatwasruimte	Een spreielarm slaat tegen een voorwerp in een korf	Onderbreek het programme en verplaats de voorwerpen die de spreielarm blokkeren.
	Ratelend geluid in de vaatwasruimte	Serviesgoed ligt los in de vaatwasruimte	Onderbreek het programme en verplaats het serviesgoed.
	Kloppend geluid in de waterleidingen	Dat kan zerozaakt worden door de installmentatie ter plaatsse van de doorsnede van het leidingwerk.	Dit is Niet van invloed op de werkking van devaatwasmachine. Wonneer u twifelt raadpleegt u een geschikte loodgieter.

Probleem Mogelijkeoorzaken Oplossingen

Het vaatwerk is nicht schoon	Het vaatwerk is nicht correct ingeruimd.	Zie opmerkingen in "De korven van de vaatwasmachine vullen"
	Het programme is nicht krachtig genoeg.	Selecteer een intensiever programme.Zie "Tabel met vaatwascyli".
	Er is onvoldoende vaatwasmiddel vrijgeveen.	Gebruik meer vaatwasmiddel of verander van vaatwasmiddel.
	Voorwerpen blokken het pad van de spreierarmen.	Verplaats de voorwerpen, zodate de spreierarm onbelemmerd kan draaien.
Legenduitaat	De filtercombinatie in de bodem van de vaatwasruimte is nicht schoon of nicht correct gemonteerd. Daardoor kuren de spreiermondstukken van de spreierarm geblokkeerd raken.	Reinig en/of monteer de filtercombinatie op correcte wijze.Reinig de spreiermondstukken van de spreierarm. Zie "De spreierarmen reinigen".
Aanslag op glaswerk	Combinatie van zicht water en te veel vaatwasmiddel.	Gebruik minder vaatwasmiddel wonneur u zicht water heb er selecteer de korte cyclus om het glaswerk af te wassen en het schoon te krijgen.
Zwarte of grijze vlekken op het vaatwerk	Aluminium gebruiksvoorwerpen maakten contact met het vaatwerk.	Gebruik een mild schurende reiniger om die vlekken te verwijderen.
Middel achtergebplewsmiddelreservoir	Vaatwerk blockeert het vaatwasmiddelreservoir.	Ruim het vaatwerk op correcte wijze in.
Het vaatwerk droogt nicht	Verkeerd in geruimd	Ruim de vaatwasmachine in zoals in de aanwijzingen staat beschreiben.
	Te weinig glansspoelmiddel	Verhoog de hoeveelheid glansspoelmiddel/vul het glansspoelmiddelreservoir bij.
Legenduitaat	Vaatwerk te snel verwijderd	Ruim uw vaatwasmachine net meteen uit na het vaatwassen. Open de deur iets, zodate de stoom kan ontsnappen. Ruim de vaatwasmachine pas uit zodra het vaatwerk net更是 warm aanvoelt. Ruim eerst de onderste korf leeg. Dat voorkomt dat water van het vaatwerk in de bovenste korf lekt.
	Verkeerd programma geseleeteerd	In een kort programme is de vaatwasttemperatuur lager. Dat verlaagt ook de reinigingsprestaties. Kies een programme met een lange vaatwastijd.
	Gebruik van bestek met een infererieure coating	Bij deze voorwerpen is het afvoeren van water moeilijker.Bestek of vaatwerk van dit type is nicht geschikt voor vaatwassen in de vaatwasmachine.

Foutcodes

Wanner er storingen ontstaan, zar het apparaat foutcodes weergeven om u te waarschuwen:

Codes Betekenis		Mogelijk oorzaken
E1	Langere watertoevoerduur.	Kraan nicht geopend of wateraansluiting is geblokkeerd, of waterdruk is te laag.
E4	Overstroming.	Sommige onderdelen van de vaatwasmachine lekken.

WAARSCHUWING!

Wonneer een overstroming plaatsvindt, draait u de hoofdkraan zich voordat u contact opneem met de servicecenter.

Als de bodembak water bevat vanwege een overstroming of een Klein lek, dan moet het water worden afgevoerd voordat de vaatwasmachine opnieuw worden gestart.

Hoogte:	815 mm
Breedte:	448 mm
Diepte:	550 mm (met de deur gesloten)
Voeding:	zie het typeplaatje
Aantal couverts:	10 couverts

Gegevensblad huishoudelijk vaatwasmachine volgens EU-richtlijn 1059/2010 als aanvulling op de richtlijn 2010/30/EU:

Fabrikant	BLAUPUNKT
Type/Beschrijving	5VT710NA
Standaardaantal couverts	10
Energie-effiCNTieklasse	A++
Jaarliks energieverbruik	211 kWh
Energieverbruik van de standardreinigungscyclus	0,74 kWh
Stroomverbruik in de uit-stand	0,45 W
Stroomverbruik in de aan-stand	0,49 W
Jaarliks waterverbruik	2520 liter
DroogeffiCNTieklasse	A
Standaardreinigungscyclus	ECO 45℃
Programmaduur van de standardreinigungscyclus	190 min
Geluidsniveau	47 dB (A) re 1 pW
Inbouw	Geintegreerd
Kan worden geintegreerd	Ja
Hoogte	81,5 cm
Breedte	44,8 cm
Diepte (met aansluitingen)	55 cm
Stroomverbruik	1930 W
Aansluitspanning/frequentie	230 V~ 50 Hz
Waterdruk (stromingsdruk)	0,4-10 bar = 0,04-1 MPa

OPMERKING

1 A+++(hoogste effi cientie) tot D (laagste effi cientie)
Energieverbruik21kWh peraar op basis van 280 standaardreinigingscycli met koudwatervulling en het verbruik van de lage vermogensstanden. Feitelijk energieverbruik hangt af van het gebruik van het apparatusat.
3 Waterverbruik 2520"liter per Jaar op basis van 280 standardreinigingscycli. Feitelijk waterverbruik hangt af van het gebruik van het apparaat.
A (hoogste effi cients) tot G (laagste effi cientsie
Dit programme is geschikt voor het reinigen van verontreinigde en normala verontreinigd tafelgerei en is het meest effi ciente programme wat betreft gecombineerd energie- en waterverbruik voor dat type tafelgerei.

Het apparaat voldoet bij afl evering in de huidige versie aan de Europese normen en richtlijnen (wonneer het versienummer Niet voldoet aan de LASTe normen, raadpleeg dan het niewste versienummer.).

LVD 2014/35/EU
-EMC2014/30/EU
-ERP2009/125/EG

De bovenstaande waarden zijn gemeten conform de normen onder gespecifi ceerde gebruiksomstandigheden.

Resultaten können sterk variieren afhankelijk van het aantal en de verontreiniging van het vaatwerk, de waterhardheid, hoeveelheid vaatwasmiddel enz.

De handleiding is gebaseerd op de normen en regels van de Europese Unie.

De korven inruimen volgens EN 50242:
