PBHM 16 A1 - Accessoire voor plasmasnijder PARKSIDE - Gratis gebruiksaanwijzing en handleiding

Producttype	Set van reserve- en slijtdelen (mondstukken, elektroden, diffusors, houders)
Merk	Parkside
Model	PBHM 16 A1
Compatibiliteit	Parkside PPS 40 A1 en PPS 40 B2 plasmasnijders
Inhoud van de levering	4 koperlegering mondstukken, 2 koperlegering elektroden, 2 keramische diffusors, 2 keramische spankokers, 1 gebruiksaanwijzing
Afmetingen mondstuk	1,6 x Ø 1,1 cm
Afmetingen elektrode	3,9 x Ø 0,8 cm
Afmetingen diffusor	0,6 x Ø 0,85 cm
Afmetingen spankoker	2,98 x Ø 2,3 cm
Materiaal	Mondstukken en elektroden: koperlegering; diffusors en houders: keramiek
Conform gebruik	Reserveonderdelen voor plasmasnijders PPS 40 A1 en PPS 40 B2. Montage en gebruik volgens de gebruiksaanwijzing. Niet toegestaan op andere apparaten.
Veiligheidsvoorschriften	Draag beschermende bril en handschoenen; lees de volledige gebruiksaanwijzing van de plasmasnijder; controleer de staat van de onderdelen voor montage; schakel het apparaat uit voor elke ingreep.
Installatie	Schroef de spankoker van het mondstuk los om elektrode, diffusor en mondstuk te vervangen. Stapsgewijs aandraaien zonder plotselinge kracht. Schroef de nieuwe elektrode niet volledig vast.
Vervangingscriteria	Elektrode: krater van ongeveer 1,5 mm diep in het midden. Mondstuk: beschadigde of verbrede centrale boring.
Onderhoud	Vervang versleten onderdelen tijdig om oververhitting te voorkomen en de levensduur van componenten te verlengen.
Afvalverwerking	Milieuvriendelijk: accessoires en verpakking afvoeren volgens lokale regelgeving.
Geschat gewicht	Ongeveer 50 g (complete set)

Veelgestelde vragen - PBHM 16 A1 PARKSIDE

Welke plasmasnijders zijn compatibel met de set PBHM 16 A1?

De set is ontworpen voor de plasmasnijders Parkside PPS 40 A1 en PPS 40 B2. Niet gebruiken op andere modellen.

Hoe installeer ik de reserveonderdelen?

Schakel eerst de plasmasnijder uit. Schroef de spankoker van het mondstuk (8b) los om toegang te krijgen tot de elektrode (8d), diffusor (8e) en het mondstuk (8c). Vervang het versleten onderdeel en schroef de spankoker weer vast. Zorg dat u geen plotselinge kracht uitoefent en de elektrode niet volledig vastdraait.

Wanneer moet de elektrode worden vervangen?

De elektrode moet worden vervangen wanneer deze een krater van ongeveer 1,5 mm diep in het midden vertoont. Te laat vervangen verkort de levensduur van de diffusor.

Wanneer moet het mondstuk worden vervangen?

Het mondstuk moet worden vervangen als de centrale boring beschadigd of verbreed is in vergelijking met een nieuw mondstuk. Een versleten mondstuk kan oververhitting veroorzaken.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag altijd een beschermende bril en handschoenen. Lees de gebruiksaanwijzing van de plasmasnijder zorgvuldig voor elke ingreep. Schakel het apparaat uit voordat u onderdelen monteert of demonteert.

Is de set PBHM 16 A1 geschikt voor commercieel gebruik?

Nee, dit accessoire is ontworpen voor niet-commercieel gebruik, bestemd voor geïnformeerde personen.

Kan ik deze set gebruiken op een andere Parkside plasmasnijder?

Nee, hij is uitsluitend compatibel met de modellen PPS 40 A1 en PPS 40 B2. Gebruik op een ander apparaat is verboden en gevaarlijk.

Hoe verwijder ik gebruikte onderdelen en de verpakking?

Voer de accessoires en verpakking op een milieuvriendelijke manier af, volgens de lokale recyclingregelgeving.

Waar kan ik de volledige handleiding downloaden?

Ga naar www.lidl-service.com en voer de IAN-referentie 311371_1901 (of 311371_1904) in om de handleiding in PDF-formaat te krijgen.

Wat te doen als een onderdeel bij levering defect is?

Neem contact op met de klantenservice via [e-mail] of telefonisch op 0033 (0) 3 87 84 72 34. Gebruik geen defecte onderdelen.

GEBRUIKSAANWIJZING PBHM 16 A1 PARKSIDE

Bedienings- en veiligheidsinstructies Vertaling van de originele bedieningshandleiding

PL

NL/BE Bedienings- en veiligheidsinstructies

Pagina 33

Tabel van de gebruikte pictogrammen

Pagina....34

Inleiding......

Pagina....36

Beoogd gebruik ....

Pagina....37

Beschrijving van de onderdelen .....

Pagina....37

Veiligheidsinstructies ....

Pagina....38

Montage van de reserveonderdelen

Pagina....39

Milieu- en verwijderingsinformatie..

Pagina....41

Service......

Pagina....41

Tabel van de gebruikte pictogrammen
	Lees de bedieningshandleiding!
	Gemaakt van gerecycleerd materiaal
	Portez des lunettes et des gants de protection !
	Let op! Mogelijke gevaren!
	Voer de verpakking en het apparaat op een milieuvriendelijke wijze af!
	Belangrijke aanwijzing!

LET OP:

voor de eenvoudigere identificatie van de afzonderlijke onderdelen werd de nummering van de afbeelding analoog aan de Parkside-plasmasnijders van de types PPS 40 A1 en PPS 40 B2 overgenomen.

Nozzle en elektrodeset PDES 4 A1

- Inleiding

Hartelijk gefeliciteerd! U hebt gekozen voor een hoogwaardig product. Lees de handleiding zorgvuldig door en neem de beschreven aanwijzingen in acht. Maak u met behulp van de handleiding vertrouwd met het apparaat, het correcte gebruik ervan en de veiligheidsaanwijzingen. Informeer u over de technische gegevens van dit apparaat. Overhandig alle documenten bij overdracht van het product aan derden. De inbedrijfstelling mag uitsluitend door onderrichte personen gebeuren. De apparaten zijn alleen bestemd voor privégebruik. Bij commercieel gebruik vervalt de garantie.

Buiten het bereik van kinderen houden!

- Beoogdgebruik

De straalkoppen- en elektrodeset is een set reserve- en slijtageonderdelen voor Parkside-plasmasnijders van de types PPS 40 A1 en PPS 40 B2. De onder- delen van deze set moeten gemonteerd en gebruikt worden in overeenstemming met de handleiding van het hoofdapparaat. Het gebruik in andere dan de genoemde apparaten is niet toegestaan.

- Leveringsomvang

4 Branderbuizen in koperlegering
2 Elektroden in koperlegering
2 Keramische diffusers
2 Mondstukken van keramiek
Handleiding

- Beschrijving van de onderdelen

AANWIJZING!

- Controleer altijd onmiddellijk na het uitpakken of de leveringsomvang compleet is en of de apparaten in perfecte staat zijn. Gebruik de apparaten niet wanneer ze defect zijn.

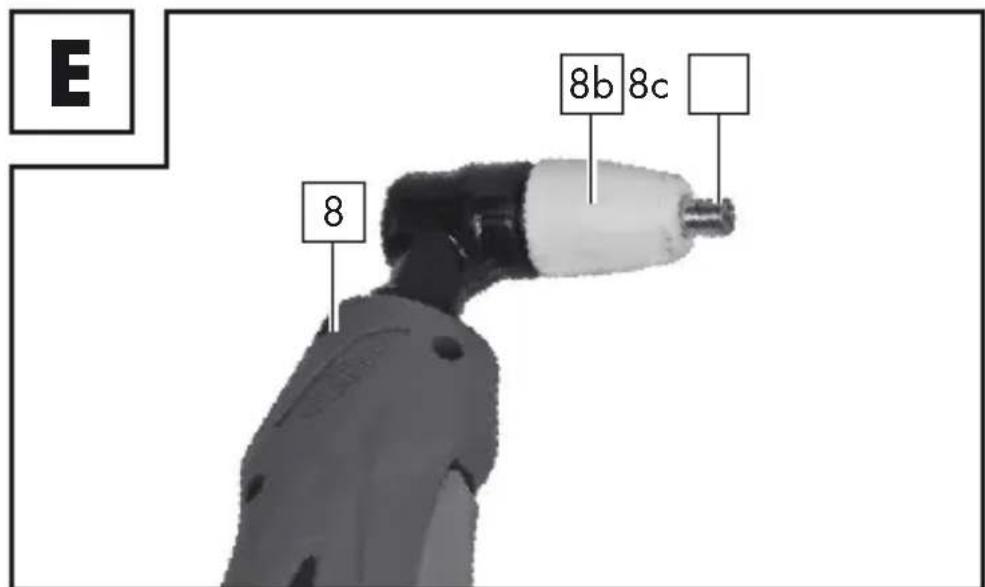

LET OP:

Voor de eenvoudigere identificatie van de afzonderlijke onderdelen werd de nummering van de afbeelding analoog aan de Parkside-plasmas-nijders van de types PPS 40 A1 en PPS 40 B2 overgenomen.

8 Plasmatoorts
8b Nozzle houder
8c Branderdeksel
8d Elektrode
8e Diffuser

• Veiligheidsinstructies

Neem de veiligheidsinstructies voor uw plasmasnijder strikt in acht! Lees vóór gebruik de handleiding van uw plasmasnijder en deze handleiding zorgvuldig door. Controleer de onderdelen op schade voordat u deze in de plasmasnijder monteert.

Beschadigde onderdelen mogen niet worden gebruikt. Onderbreek de stroomtoevoer naar de plasmasnijder voordat u de reserveonderdelen monteert en neem voor de montage alle veiligheidsinstructies in de gebruiksaanwijzing voor uw plasmasnijder in acht.

- Montage van de reserve-onderdelen

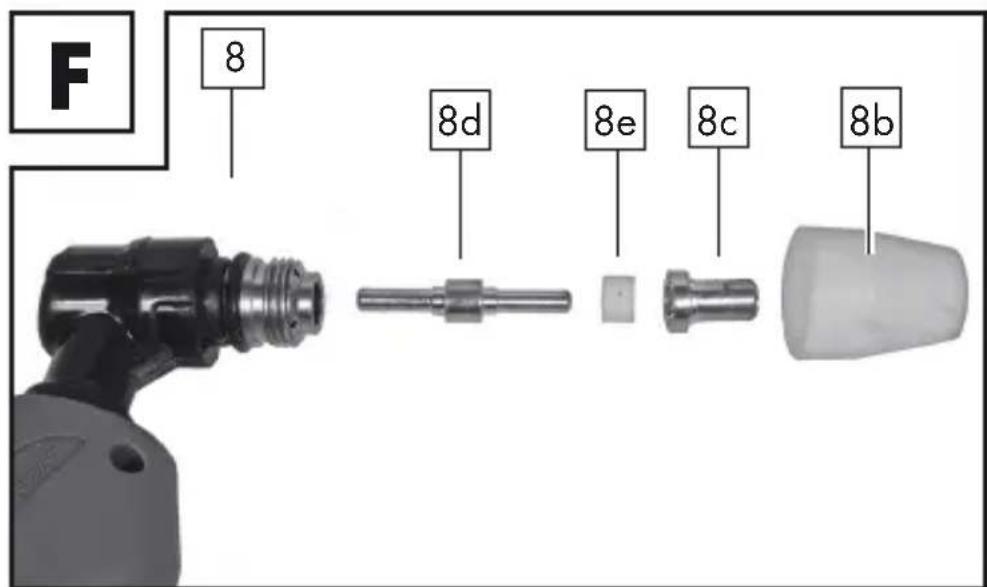

• Deze set bevat de slijtageonderdelen: elektrode 8d, diffuser 8e en branderhuls 8c. Deze kunnen worden vervangen nadat de spanhuls van de straalkop 8b is losgeschroefd.
  ■ De elektrode moet worden vervangen, wanneer ze in het midden een krater van ongeveer 1,5 mm diepte vertoont.

Voorzichtig: gebruik niet te veel kracht

om de elektrode eruit te schroeven, maar voer de kracht geleidelijk aan op tot de schroefdraad losraakt. De elektrode moet in de opname geschroefd en geblokkeerd worden, echter zonder deze tot aan de aanslag vast te draaien.

De branderhuls 8c moet worden vervangen, wanneer de middenboring beschadigd is of wijder

geworden is in vergelijking met de boring van een nieuwe straalkop. Wanneer de elektrode 8d of de branderhuls 8c te laat worden vervangen, leidt dit tot oververhitting van de onderdelen. Dit leidt wederom tot een verkorting van de levensduur van de diffusor 8e.

Na de vervanging dient te worden gewaarborgd dat de spanhuls van de straalkop 8b voldoende vast is aangedraaid.

Voorzichtig: de spanhuls van de straalkop 8b mag pas op de brander 8 worden geschroefd, nadat de elektrode 8d, de diffusor 8e en de branderhuls 8c zijn aangebracht.

Let op: als deze onderdelen ontbre- kunnen storingen aan het apparaat den die vooral voor de bediener arlijk kunnen worden.

- Milieu-enverwijderingsinformatie

Apparaat, accessoires en verpakking dienen op een milieuvriendelijke manier te worden gerecycled.

Informatie over mogelijkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeentereinigingsdienst.

- Service

Letop:

Opwww.lidl-service.com kunt u deze en nog vele andere gebruiksaanwijzingen, productvideotypen en software downloaden.

Met deze QR-code komt u direct op de Lidl-Service-pagina (www.lidl-service.com) en kunt u uw gebruikershandleiding openen door het artikelnummer (IAN) 311371_1904 in te voeren.

Zo kunt u ons bereiken:

NL/BE

Naam: ITSw bv

Internetadres: www.cmc-creative.de

E-mail: [e-mail]

Telefoon: 0031 (0) 900-8724357

Kantoor: Duitsland

IAN 311371\_1904

Let erop dat het volgende adres geen serviceadres is. Neem eerst contact op met het hierboven vermelde servicepunt.

C.M.C. GmbH

Katharina-Loth-Str. 15

DE-66386 St. Ingbert

DUITSLAND
