NÁVOD NA OBSLUHU PBHM 16 A1 PARKSIDE
produktových videí a software.
Tabulka použitých piktogramov .....
Strana 54
Úvod......
Strana 56
Použitie v súlade s určením
Strana 57
Obsah balenia......
Strana 57
Popis dielov......
Strana 57
Inštalácia náhradných dielov ......
Strana 59
Informácie o ochrane životného prostredia a likvidácii ......
Strana 60
Servis ....
Strana 61
Tabulka použitých piktogramov
Pre jednoduchšiu identifikáciu jednotlivých dielov bolo použité číslovanie obrázka analogické s plazmovými rezačkami typu PPS 40 A1 a PPS 40 B2.

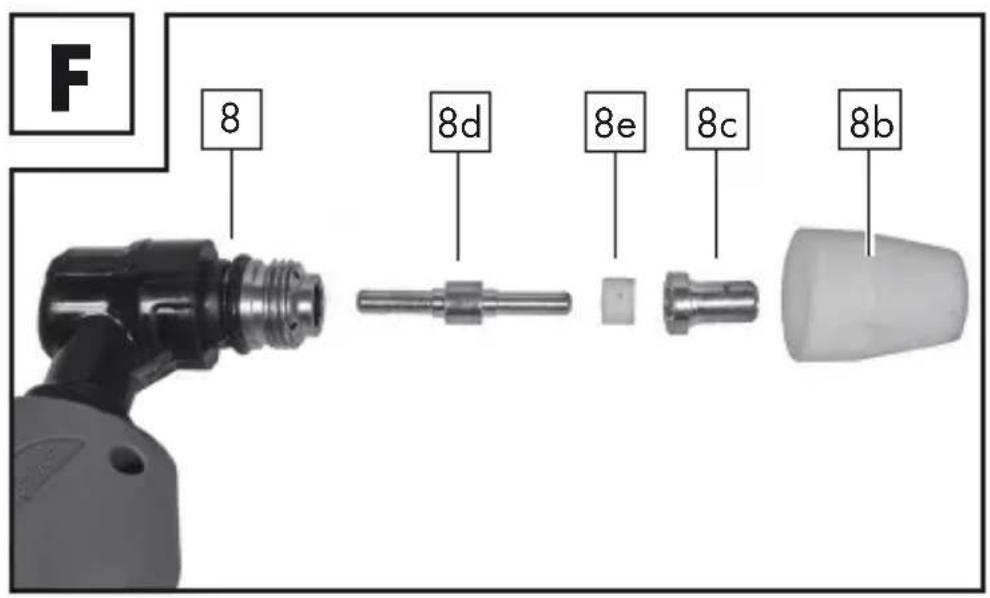

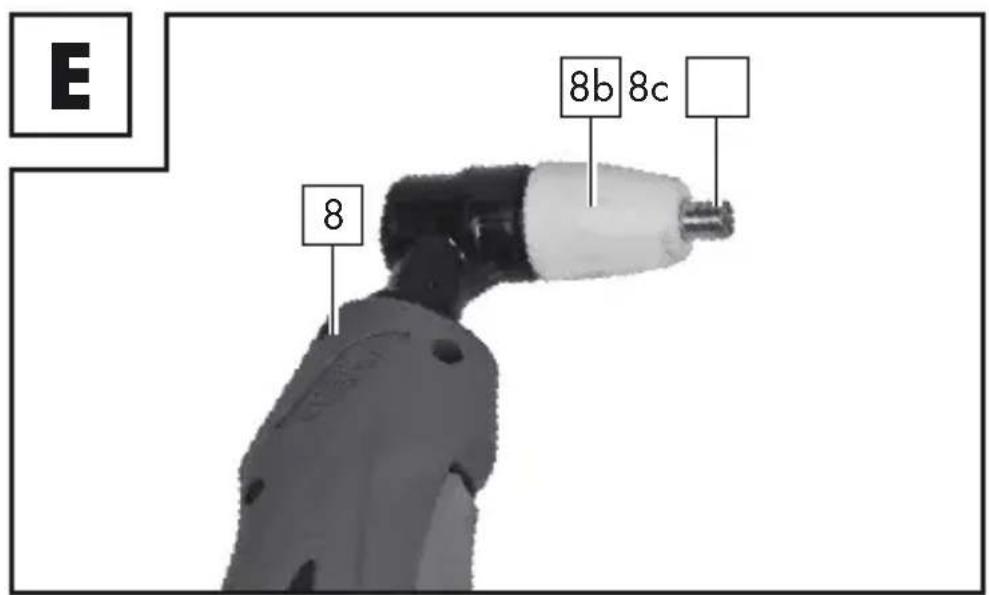

Obsahuje dôležité upozornenia k bezpečnosti, použitiu a likvidácii. Pred použitím výrobku sa oboznámte so všetkými pokynmi týkajúcimi sa obsluhy a bezpečnosti. Používajte výrobok iba tak, ako je popísané a pre uvedené oblasti použitia.
Návod na obsluhu dobre uschovajte a pri postúpení výrobku tretej osobe s ním odovzdajte takisto všetky podklady.
Tento výrobok smie uviesť do prevádzky iba poučená osoba.
Akákol'vek aplikácia, ktorá sa líši od použitia v súlade so stanoveným účelom, je zakázaná a potenciálne nebezpečná. Škody kvôli nedodržaniu alebo chybnému použitiu nie sú kryté zárukou a nespadajú do rozsahu ručenia výrobcu.
Zariadenie nie je určené na komerčné používanie. V prípade komerčného použitia stráca záruka platnosť.
NEDOVOLTE, ABY SA VÝROBOK DOSTAL DO RÚK DETÍ!
- Použitie v súlade s určením
Súprava trysiek a elektród je súprava náhradných a spotrebných dielov vhodná pre plazmové rezačky typu PPS 40 A1 a PPS 40 B2.
Diely z tejto súpravy sa musia montovať a používať v súlade s návodom na obsluhu hlavného prístroja. Použitie s inými ako uvedenými prístrojmi nie je prípustné.
- Obsah balenia
▶ Bezprostredne po vybalení skontrolujte vždy úplnosť obsahu balenia a tiež bezchybný stav príslušenstva. Nepoužívajte príslušenstvo, ak je chybné.
UPOZORNENIE:
Pre jednoduchšiu identifikáciu jednotlivých dielov bolo vytvorené číslovanie obrázka analogické s plazmovými rezačkami typu PPS 40 A1 a PPS 40 B2.
8 Plazmový horák
8b Upínacie puzdro trysky
8c Puzdro horáka
8d Elektróda
8e Difúzor
- Technické údaje
Puzdro horáka 1,6 x ∅ 1,1 cm Elektróda 3,9 x ∅ 0,8 cm Difuzér 0,6 x ∅ 0,85 cm Upínacie puzdro trysky 2,98 x ∅ 2,3 cm
- Bezpečnostné upozornenia
Bezpodmienečne dodržiavajte bez- pečnostné pokyny plazmovej rezačky. Pred použitím si bezpodmienečne prečítajte celý návod na obsluhu plaz- movej rezačky, ako aj tento návod na obsluhu. Skontrolujte konštrukčné diely pred montážou do plazmovej rezačky, či nevykazujú poškodenia.
Poškodené konštrukčné diely sa nesmú používať. Pred montážou náhradných dielov bezpodmienečne odpojte plazmovú rezačku od elektrickej siete a dodržiavajte bezpečnostné upozornenia v návode na obsluhu plazmovej rezačky.
- Inštalácia náhradných dielov
Diely podliehajúce opotrebovaniu obsiahnuté v tejto súprave sú elektróda 8d, difúzor 8e
a puzdro horáka 8c. Tie je možné vymení po odskrutkování upínacieho puzdra trysky 8b.
■ Elektróšu je potrebné vymenit, ak má stred krátera híbku približne 1,5 mm.
Pozor: Pri odskrutkovaní elektródy
nepoužívajte trhavú silu, ale pozvolne ju zvyšujte, až pokial' sa závit neuvolní. Nová elektróda sa musí naskrutkovat' do svojho uchytenia a zabloko-vať, avšak bez toho, aby sa utiahla na doraz.
Puzdro horáka 8c je potrebné vymení, ak je poškodený stredný otvor alebo sa rozšíril v porovnaní s otvorom novej trysky. Ak sa elektróda 8d alebo puzdro horáka 8c vymenia príliš neskoro, vedie to k prehriatiu dielov. To vedie k zníženiu životnosti difúzora 8e.
Po výmene je potrebné zabezpečit, aby sa upínacie puzdro trysky 8b dostatočne pritiahlo.
Pozor: Upínacie puzdro trysky 8b sa smie naskrutkovat' na plazmový horák 8 až vtedy, ked' sa osadí elektródou 8d, difúzorom 8e a puzdrom horáka 8c.
Upozornenie: Ak tieto diely chý- bajú, môže to viest' k chybným funkciám zariadenia a predovšetkým k ohrozeniu personálu obsluhy.
- Informácie o ochrane životného prostredia a likvidácii
Príslušenstvo a obalový materiál odovzdajte na ekologickú recykláciu.
- Servis
Upozornenie:
Na stránke www.lidl-service.com si môžete stiahnuť túto a mnohé iné príručky, produktové videá a softvér.
Prostredníctvom tohto QR-kódu môžete prejst priamo na internetovú stránku servisu spoločnosti Lidl (www.lidl-service.com) a po zadaní čísla výrobku (IAN) 311371_1904 si môžete zobrazit návod na obsluhu.
SK
Upozorňujeme, že nasledujúca adresa nie je adresa servisu. Najskôr sa obrátte na vyššie uvedený servis.
Adresa:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE - 66386 St. Ingbert
NEMECKO
Objednávanie náhradných dielov:
