PBHM 16 A1 - Příslušenství k plazmovému řezači PARKSIDE - Bezplatný návod k obsluze

Typ produktu	Sada náhradních a opotřebitelných dílů (trysky, elektrody, difuzory, objímky)
Značka	Parkside
Model	PBHM 16 A1
Kompatibilita	Plazmové řezačky Parkside PPS 40 A1 a PPS 40 B2
Obsah balení	4 měděné trysky, 2 měděné elektrody, 2 keramické difuzory, 2 keramické upínací objímky, 1 návod k použití
Rozměry trysky	1,6 x Ø 1,1 cm
Rozměry elektrody	3,9 x Ø 0,8 cm
Rozměry difuzoru	0,6 x Ø 0,85 cm
Rozměry upínací objímky	2,98 x Ø 2,3 cm
Materiál	Trysky a elektrody: měděná slitina; difuzory a objímky: keramika
Použití v souladu s určením	Náhradní díly pro plazmové řezačky PPS 40 A1 a PPS 40 B2. Montáž a použití v souladu s návodem k použití. Zakázáno používat na jiných zařízeních.
Bezpečnostní pokyny	Používejte ochranné brýle a rukavice; přečtěte si celý návod k použití plazmové řezačky; před montáží zkontrolujte stav dílů; před jakýmkoli zásahem odpojte zařízení.
Instalace	Odšroubujte upínací objímku trysky pro výměnu elektrody, difuzoru a trysky. Utahujte postupně bez náhlé síly. Novou elektrodu zašroubujte, ale neutahujte naplno.
Kritéria výměny	Elektroda: kráter o hloubce přibližně 1,5 mm uprostřed. Tryska: poškozený nebo rozšířený středový otvor.
Údržba	Včas vyměňujte opotřebované díly, aby nedošlo k přehřátí a prodloužila se životnost součástí.
Likvidace	Chraňte životní prostředí: likvidujte příslušenství a obal v souladu s místními předpisy.
Odhadovaná hmotnost	Přibližně 50 g (celá sada)

Často kladené otázky - PBHM 16 A1 PARKSIDE

Jaké plazmové řezačky jsou kompatibilní se sadou PBHM 16 A1?

Sada je určena pro plazmové řezačky Parkside PPS 40 A1 a PPS 40 B2. Nepoužívejte na jiných modelech.

Jak nainstalovat náhradní díly?

Nejprve odpojte plazmovou řezačku. Odšroubujte upínací objímku trysky (8b), abyste získali přístup k elektrodě (8d), difuzoru (8e) a trysce (8c). Vyměňte opotřebovaný díl a poté objímku zpět zašroubujte. Dbejte na to, abyste nepoužili náhlou sílu a neutahovali elektrodu naplno.

Kdy je třeba vyměnit elektrodu?

Elektrodu je třeba vyměnit, když má uprostřed kráter o hloubce přibližně 1,5 mm. Pozdní výměna zkracuje životnost difuzoru.

Kdy je třeba vyměnit trysku?

Trysku je třeba vyměnit, pokud je středový otvor poškozený nebo rozšířený ve srovnání s novou tryskou. Opotřebovaná tryska může způsobit přehřátí.

Jaká bezpečnostní opatření je třeba dodržovat?

Vždy používejte ochranné brýle a rukavice. Před jakýmkoli zásahem si pečlivě přečtěte návod k použití plazmové řezačky. Před montáží nebo demontáží dílů odpojte zařízení.

Je sada PBHM 16 A1 vhodná pro komerční použití?

Ne, tento příslušenství je určeno pro nekomerční použití, vyhrazené pro informované osoby.

Mohu tuto sadu použít na jiné plazmové řezačce Parkside?

Ne, je výhradně kompatibilní s modely PPS 40 A1 a PPS 40 B2. Použití na jiném zařízení je zakázáno a nebezpečné.

Jak likvidovat použité díly a obal?

Likvidujte příslušenství a obal šetrně k životnímu prostředí v souladu s místními předpisy o recyklaci.

Kde mohu stáhnout kompletní návod?

Navštivte www.lidl-service.com a zadejte referenční číslo IAN 311371_1901 (nebo 311371_1904) pro získání návodu ve formátu PDF.

Co dělat, když je díl při dodání vadný?

Kontaktujte zákaznický servis na adrese [e-mail] nebo telefonicky na čísle 0033 (0) 3 87 84 72 34. Nepoužívejte vadné součásti.

NÁVOD K OBSLUZE PBHM 16 A1 PARKSIDE

Návod k obsluze a bezpečnostní pokyny Originální návod k obsluze

SK

SÚPRAVA TRYSIEK A ELEKTRÓD PDES 4 A1

Návod na obsluhu a bezpečnostné upozornenia Originálny návod na obsluhu

GB IE

CZ Návod k obsluze a bezpečnostní pokyny

Strana 45

SK Návod na obsluhu a bezpečnostné

upozornenia Strana 65

Tabulka používaných piktogramů ...

Strana 34

Úvod......

Strana 36

Použití v souladu s určením ......

Strana 37

Rozsah dodávky ......

Strana 37

Popis dílů ....

Strana 37

Technické údaje......

Strana 38

Bezpečnostní pokyny ......

Strana 38

Montáž náhradních dílů ......

Strana 39

Pokyny k ochraně životního prostředí a likvidaci......

Strana 40

Servis ......

Strana 41

Tabulka používaných piktogramů

Tabulka používaných piktogramů
	Před použitím tohoto výrobku si pozorně přečtěte celý návod k obsluze.
	Vyrobeno z recyklovaného materiálu
	Používejte ochranné brýle a ochranné rukavice!
	Pozor! Možná nebezpečí!
	Zařízení a obal zlikvidujte ekologickým způsobem!
	Důležité upozornění!

UPOZORNĚNÍ:

Pro snadnější identifikaci jednotlivých částí bylo číslování obrázků převzato analogicky s plazmovou řezačkou Parkside typu PPS 40 A1 a PPS 40 B2.

Sada trysek a elektrod PDES 4 A1

• Úvod

Srdečně blahopřejeme! Rozhodli jste se pro koupi vysoce kvalitního výrobku.

Návod k obsluze je součástí tohoto

výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se seznamte se všemi provozními a bezpečnostními pokyny. Výrobek používejte pouze podle popisu a k uvedenému účelu. Návod k obsluze dobře uschovejte a v případě prodeje výrobku předejte veškerou dokumentaci třetím stranám.

Tento výrobek smějí uvést do provozu pouze poučené osoby.

Jakékoliv použití, které je v rozporu s určením, je zakázáno a potenciálně nebezpečné. Na škody vzniklé v důsledku nedodržení pokynů nebo chybného použití se nevztahuje záruka a výrobce za ně neručí. Přístroj není určen ke komerčnímu použití. V případě takového způsobu použití pozbývá záruka platnosti.

CHRAŇTE PŘED DĚTMI!

- Použití v souladu s určením

Sada trysek a elektrod je sada náhradních a opotřebitelných dílů, která je určena pro plazmové řezačky Parkside typu PPS 40 A1 a PPS 40 B2.

Součásti této sady musí být namontovány a používány v souladu s návodem k obsluze hlavního zařízení. Použití v jiných než uvedených zařízeních není povoleno.

- Rozsah dodávky

4 pouzdra hořáku z měděné slitiny
2 elektrody z měděné slitiny
2 difuzéry z keramiky
2 upínací pouzdra trysky z keramiky
1 návod k obsluze

- Popis dílů

UPOZORNĚNÍ

▶ Bezprostředně po vybalení zařízení vždy zkontrolujte, zda je obsah dodávky úplný a zda je příslušenství v bezvad-ném stavu. Nepoužívejte příslušenství, jestliže je vadné.

UPOZORNĚNÍ:

Pro snadnější identifikaci jednotlivých částí bylo číslování obrázků převzato analogicky s plazmovými řezačkami Parkside typu PPS 40 A1 a PPS 40 B2.

8 Plazmový hořák
8b Upínací pouzdro trysky
8c Pouzdro hořáku
8d Elektroda
8e Difuzér

- Technické údaje

Pouzdro hořáku 1,6 x ∅ 1,1 cm

Elektroda 3,9 x ∅ 0,8 cm

Difuzér 0,6 x ∅ 0,85 cm

Upínací pouzdro trysky 2,98 x ∅ 2,3 cm

- Bezpečnostní pokyny

Dodržujte bezpečnostní pokyny k vaší plazmové řezačce! Před použitím si přečtěte návod k obsluze plazmové řezačky a tento návod k použití.

Před montáží do plazmové řezačky zkontrolujte, zda nedošlo k poškození součástí. Poškozené součásti se nesmí používat. Před montáží náhradních

dílů odpojte plazmovou řezačku ze sítě a dodržujte všechny bezpečnostní pokyny v návodu k obsluze plazmové řezačky.

- Montáž náhradních dílů

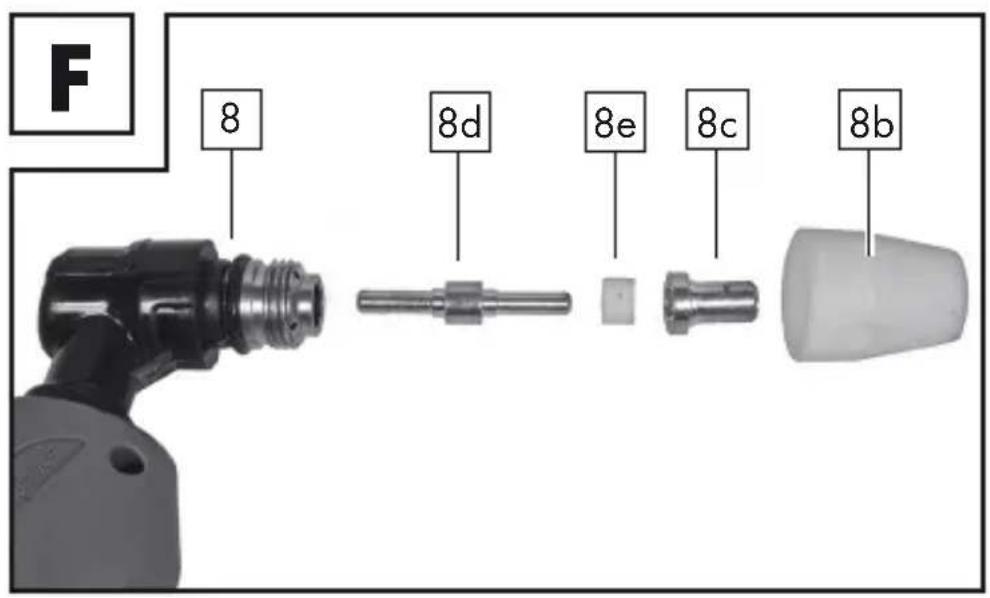

Spotřební díly obsažené v této sadě jsou elektroda 8d, difuzér 8e a pouzdro hořáku 8c. Můžete je vyměnit po odšroubování upínacího pouzdra trysky 8b.
■ Elektroču je nutno vyměnit, jestliže má uprostřed kráter hluboký zhruba 1,5 mm.

Pozor: K vyšroubování elektrody nepouží- vejte trhavou sílu, ale postupně ji zvyšujte, až se závit uvolní. Novou elektrodu je nutno našroubo-vat do uchycení a zablokovat, ale bez utažení na doraz.

Pouzdro hořáku 8c je nutno vyměnit, pokud je prostřední otvor poškozen nebo se v porovnání s otvorem nové trysky rozšířil. Jestliže vyměníte elektrodu 8d nebo pouzdro hořáku 8c příliš pozdě, dojde k přehřívání dílů. To vede ke snížení životnosti difuzéru 8e.

Po výměně se ujistěte, že je upínací pouzdro trysky 8b dostatečně utaženo.

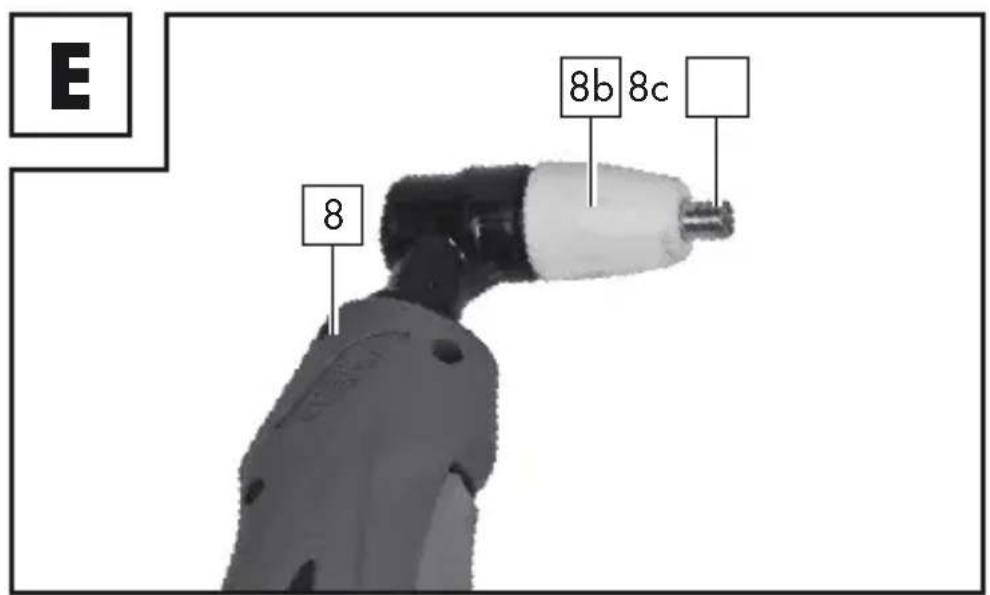

Pozor: Upínací pouzdro trysky 8b můžete bovat na plazmový hořák 8 až po osazení dý 8d, difuzéru 8e a pouzdra hořáku 8c.

Upozornění: Pokud tyto součásti, může to vést k chybné funkci ení a zejména k ohrožení personálu hy.

- Pokyny k ochraně životního prostředía likvidaci

Příslušenství a obal odevzdejte k recyklaci šetrné k životnímu prostředí.

- Servis

Upozornění:

Ze stránek na webové adrese www.lidl-service.com si můžete stáhnout tento návod i mnoho dalších příruček,

Pomocí tohoto QR kódu můžete přejít přímo na servisní stránku společnosti Lidl (www.lidl-service.com) a po zadání čísla artiklu (IAN) 311371_1904 otevřít návod k obsluze.

Naše kontaktní údaje:

CZ

Název: C.M.C. Creative Marketing & Consulting GmbH Service CZ

Internetová adresa: www.cmc-creative.de

E-mail: [e-mail]

Telefon: [phone]

Sídlo: Německo

IAN 311371\_1904

Dovolujeme si upozornit, že následující adresa není adresa servisní opravny. Kontaktujte nejprve výše uvedené servisní středisko.

Adresa:

C. M. C. GmbH

Katharina-Loth-Str. 15

DE - 66386 St. Ingbert

NĚMECKO

Objednávka náhradních dílů:
