BEDIENUNGSANLEITUNG PBHM 16 A1 PARKSIDE
Bedienungs- und Sicherheitshinweise Originalbetriebsanleitung
FR BE
DE/AT/CH Montage-, Bedienungs- und
Sicherheitshinweise Seite 3
Tabelle der verwendeten Piktogramme
Seite....4
Einleitung ....
Seite....6
BestimmungsgemäßeVerwendung..
Seite....7
Lieferumfang ....
Seite....7
Teilebeschreibung ....
Seite....7
Technische Daten......
Seite....8
Sicherheitshinweise ....
Seite....8
Installation der Ersatzteile......
Seite....9
Umwelthinweise und Entsorgungsangaben......
Seite....10
Service......
Seite....11
Tabelle der verwendeten Piktogramme
| Tabelle der verwendeten Piktogramme | |
 | Lesen Sie vor dem Gebrauch die Bedienungsanleitung dieses Produktes aufmerksam und vollständig durch. |
 | Hergestellt aus Recyclingmaterial |
 | Draag een veiligheidsbril en beschermende handschoenen! |
 | Vorsicht! Mögliche Gefahren! |
 | Entsorgen Sie Verpackung und Gerät umweltgerecht! |
 | Wichtiger Hinweis! |
HINWEIS:
Zur leichteren Identifikation der einzelnen Teile wurde die Nummerierung der Abbildung analog zum Parkside Plasmaschneider der Typen PPS 40 A1 und PPS 40 B2 übernommen.

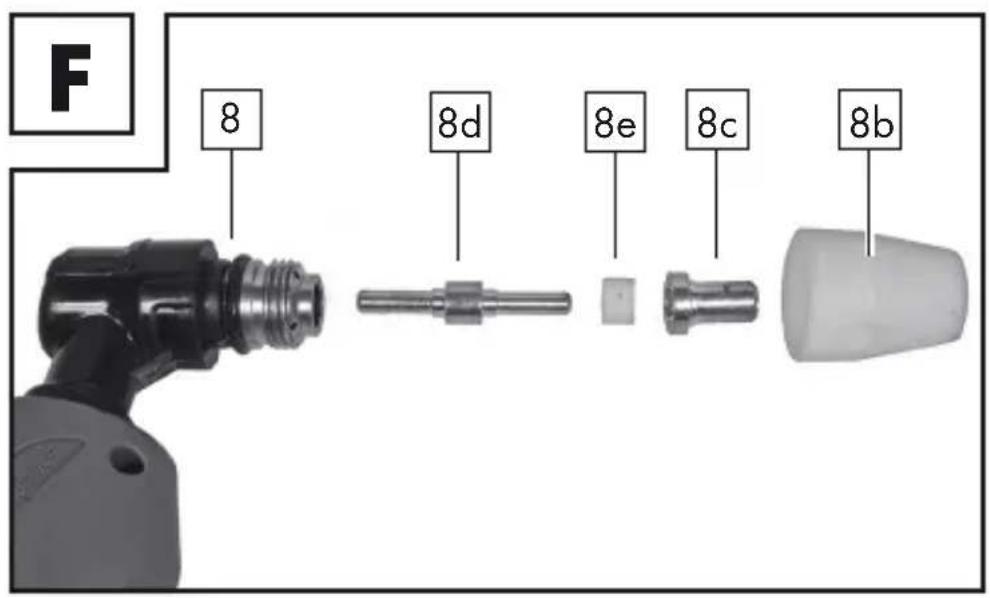

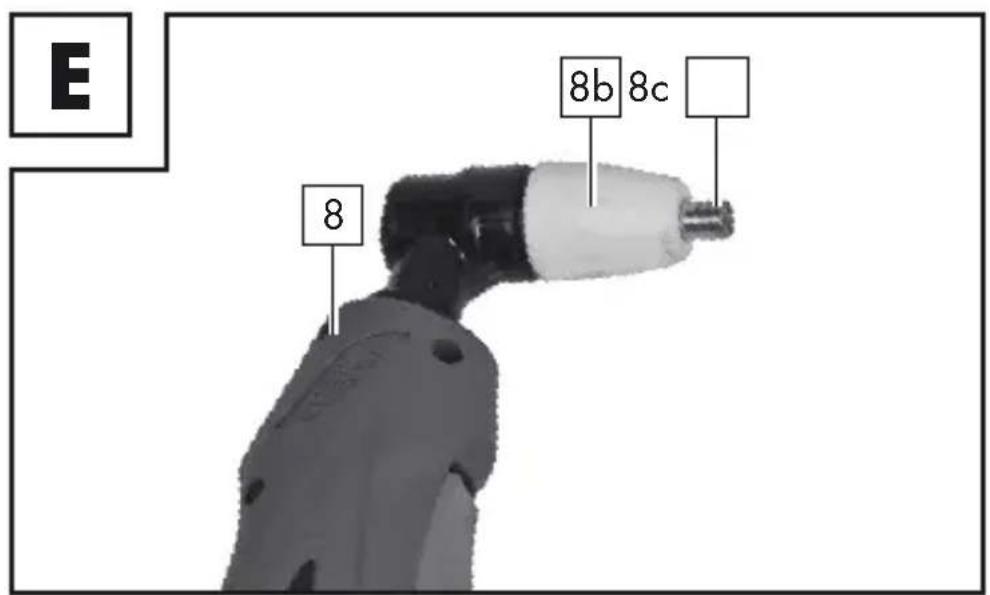

- Einleitung
Herzlichen Glückwunsch! Sie haben sich für ein hochwertiges Produkt entschieden. Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Die Inbetriebnahme dieses Produktes darf nur durch unterwiesene Personen erfolgen.
Jegliche Anwendung, die von der bestimmungs- gemäßen Verwendung abweicht, ist untersagt und potenziell gefährlich. Schäden durch Nichtbeachtung oder Fehlanwendung fallen nicht in den Haftungsbereich des Herstellers. Das Gerät ist nicht für gewerblichen Einsatz bestimmt.
NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN!
- BestimmungsgemäßeVerwendung
Das Düsen- und Elektrodenset ist ein Ersatzteile- und Verschleißteile-Set, geeignet für Parkside Plasma-schneider der Typen PPS 40 A1 und PPS 40 B2.
Die Teile aus diesem Set müssen gemäß der Bedienungsanleitung des Hauptgeräts montiert und verwendet werden. Eine Verwendung in anderen als den aufgeführten Geräten ist nicht zulässig.
- Lieferumfang
4 Brennerhüllen in Kupferlegierung
2 Elektroden in Kupferlegierung
2 Diffusoren aus Keramik
2 Düsenspannhülsen aus Keramik
1 Bedienungsanleitung
- Teilebeschreibung
HINWEIS!
▶ Überprüfen Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Zubehörs. Benutzen Sie das Zubehör nicht, wenn dieses defekt ist.
HINWEIS:
Zur leichteren Identifikation der einzelnen Teile wurde die Nummerierung der Abbildung analog zu den Parkside Plasmaschneidern der Typen PPS 40 A1 und PPS 40 B2 angelegt.
8 Plasmabrenner
8b Düsenspannhülse
8c Brennerhülle
8d Elektrode
8e Diffusor
- Technische Daten
Brennerhülle 1,6 x ∅ 1,1 cm Elektrode 3,9 x ∅ 0,8 cm Diffusor 0,6 x ∅ 0,85 cm Düsenspannhülse 2,98 x ∅ 2,3 cm
- Sicherheitshinweise
Beachten Sie unbedingt die Sicherheitshinweise Ihres Plasmaschneiders! Lesen Sie unbedingt vor Verwendung die Bedienungsanleitung Ihres Plasmaschneiders sowie diese Bedienungsanleitung vollständig durch. Prüfen Sie die Bauteile vor der Montage in den Plasmaschneider auf
Beschädigungen. Beschädigte Bauteile dürfen nicht verwendet werden. Trennen Sie vor dem Einbau der Ersatzteile den Plasmaschneider unbedingt vom Netzstrom und beachten Sie alle Sicherheitshinweise in der Bedienungsanleitung Ihres Plasmaschneiders.
• Installation der Ersatzteile
■ Die in diesem Set enthaltenen Verbrauchsteile sind die Elektrode 8d, der Diffusor 8e und die Brennerhülle 8c. Sie können ersetzt werden, nachdem die Düsenspannhülse 8b abgeschraubt wurde.
■ Die Elektrode ist auszutauschen, wenn sie in der Mitte einen Krater von rund 1,5 mm Tiefe aufweist.
Achtung: Zum Ausschrauben der Elektrode die Kraft nicht ruckweise aufwenden, sondern allmählich erhöhen, bis sich das Gewinde löst. Die neue Elektrode muss in ihre Aufnahme geschraubt und blockiert werden, jedoch ohne bis zum Anschlag angezogen zu werden.
Die Brennerhülle 8c ist auszutauschen, wenn die Mittelbohrung beschädigt ist oder sich im Vergleich zur Bohrung einer neuen Brennerhülle
erweitert hat. Werden die Elektrode 8d oder die Brennerhülle 8c zu spät ausgetauscht, führt dies zu einer Überhitzung der Teile. Dies führt zu einer Minderung der Lebensdauer des Diffusors 8e.
Nach dem Austausch ist sicherzustellen, dass die Düsenspannhülse 8b ausreichend angezogen ist.
Achtung: Die Düsenspannhülse 8b darf erst auf den Plasmabrenner 8 geschraubt werden, nachdem sie mit der Elektrode 8d, dem Diffusor 8e und der Brennerhülle 8c bestückt wurde.
Hinweis: Wenn diese Teile fehlen, kann es zu Fehlfunktionen des Geräts und insbesondere zu einer Gefährdung des Bedienungspersonals kommen.
- Umwelthinweise und Entsorgungsangaben
Führen Sie Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
- Service
Hinweis:
Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.
Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikel-nummer (IAN) 311371_1904 ihre Bedienungs-anleitung öffnen.
DE, AT, CH
Name: C. M. C. GmbH
Internetadresse: www.cmc-creative.de
E-Mail: service.de@cmc-creative.de
(Normal-Tarif dt. Festnetz)
Fax: +49 (0) 6894/ 9989729
Sitz: Deutschland
IAN 311371\_1904
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle.
Adresse:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE - 66386 St. Ingbert
DEUTSCHLAND
Bestellung von Ersatzteilen:
www.ersatzteile.cmc-creative.de
Table of pictograms used ....
Page....14
Introduction ....
Page....16
Intendeduse....
Page....17
Package contents ....
Page....17
Parts description ....
Page....17
Technical specifications....
Page....18
www.ersatzteile.cmc-creative.de
www.ersatzteile.cmc-creative.de
Technische gegevens......
Pagina....38
- Technische gegevens
Branderdeksel 1,6 x ∅ 1,1 cm Elektrode 3,9 x ∅ 0,8 cm Diffusor 0,6 x ∅ 0,85 cm Spuitbus mouw 2,98 x ∅ 2,3 cm
www.ersatzteile.cmc-creative.de
www.ersatzteile.cmc-creative.de
www.ersatzteile.cmc-creative.de
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
GERMANY
Stand der Information.
Ident.-No.: PDES4A1092019-8
IAN 311371_1904
