INSTRUKCJA OBSŁUGI PBHM 16 A1 PARKSIDE
Wskazówki dotyczące montażu, obstugi i bezpieczeństwa Tłumaczenie oryginalnej instrukcji eksploatacji
PL Wskazówki dotyczące montażu,
obsługi i bezpieczeństwa Strona 55
Tabela użytych piktogramów......
Strona.... 44
Wprowadzenie......
Strona....46
Użytkowaniezgodne
z przeznaczeniem ....
Strona 47
Zakres dostawy......
Strona 47
Opis elementów......
Strona 47
Dane techniczne ....
Strona.... 48
Wskazówki dotyczące bezpieczeństwa......
Strona 48
Instalacja części zamiennych ......
Strona.... 49
Wskazówki dotyczące ochrony środowiska i informacje na temat utylizacji......
Strona....50
Serwis ....
Strona....51
Tabela użytych piktogramów
| Tabela użytych piktogramów | |
 | Przed użyciem należy uważnie przeczytać całą instrukcję obsługi tego produktu. |
 | Wykonano z materiału po recyklingu |
 | Nosić okulary ochronne i rękawice ochronne! |
 | Przestroga! Możliwe zagrożenia! |
 | Opakowanie i urządzenie utylizować zgodnie z przepisami o ochronie środowiska naturalnego! |
 | Ważna wskazówka! |
WSKAZÓWKA:
Aby ułatwić identyfikację poszczególnych części, numeracja rysunków została przejęta analogicznie do urządzenia do cięcia plazmowego firmy Parkside PPS 40 A1 i PPS 40 B2.


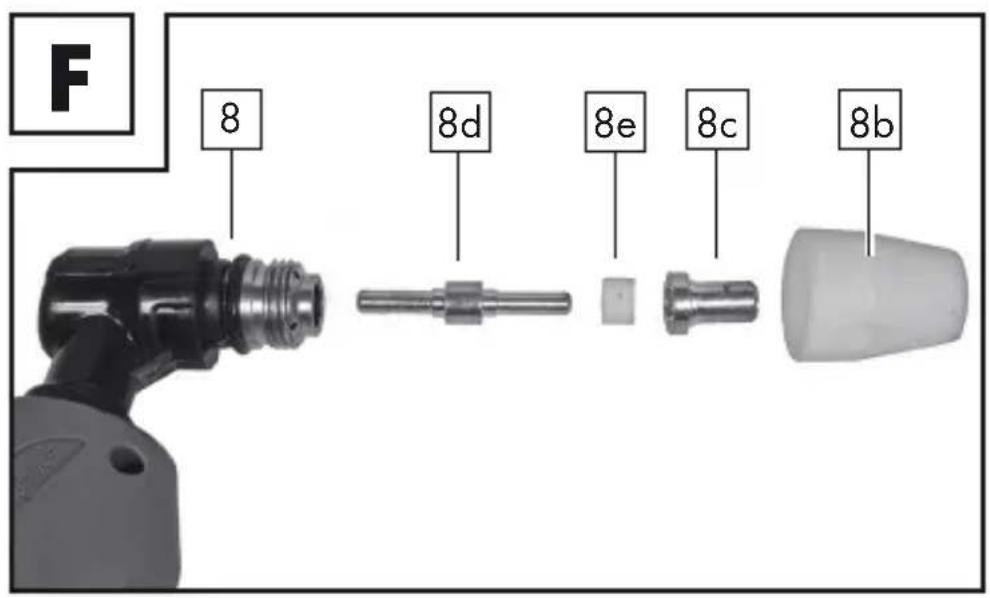

F 8 8d 8e 8c 8b


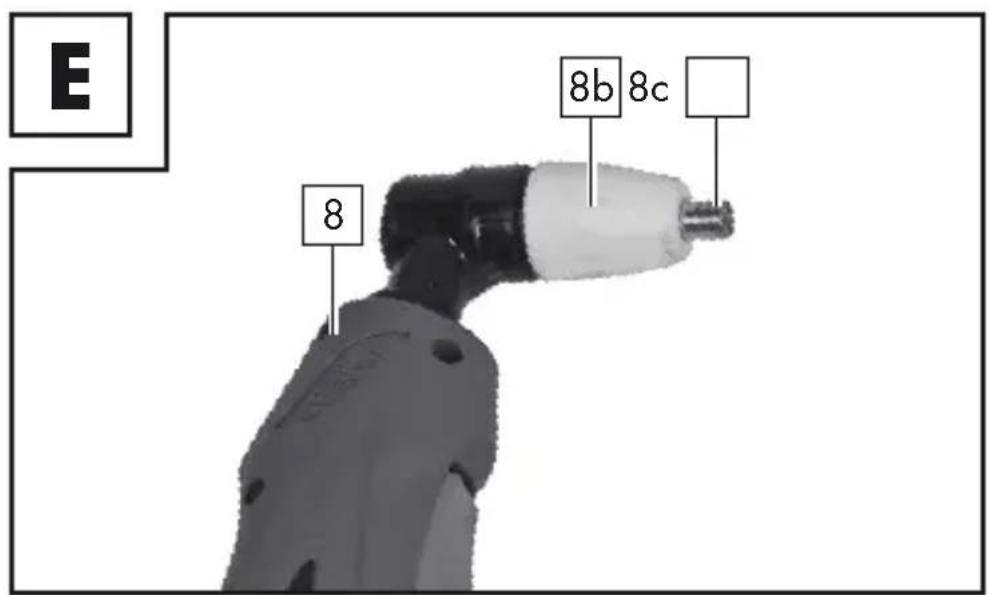

E 8 8b 8c 8Zestaw dysz i elektrod PDES 4 A1
- Wprowadzenie
Gratulujemy. Zdecydowali się Państwo na zakup produktu wysokiej jakości. Niniejsza instrukcja obsługi stanowi integralną część produktu. Zawiera ona ważne wskazówki na temat bezpieczeństwa, użytkowania i utylizacji. Należy zapoznać się ze wszystkimi instrukcjami obsługi i bezpieczeństwa przed użyciem produktu. Produktu należy używać wyłącznie w opisany sposób i do podanych zastosowań. Przechowywać instrukcję obsługi w bezpiecznym miejscu i przekazać wszystkie dokumenty podczas przekazywania produktu osobom trzecim.
Uruchomienie produktu mogą przeprowadzać wyłącznie odpowiednio przeszkolone osoby. Wszelkie zastosowania różne od użytkowania zgodnego z przeznaczeniem są zabronione i potencjalnie niebezpieczne. Producent nie ponosi odpowiedzialności za szkody spowodowane nieprzestrzeganiem lub niewłaściwym użytkowaniem. Urządzenie nie jest przeznaczone do użytku komercyjnego.
PRZECHOWYWAĆ POZA ZASIĘGIEM DZIECI!
- Użytkowaniezgodne z przeznaczeniem
Zestaw dysz i elektrod jest zestawem części zamiennych i zużywalnych, nadających się do urządzeń do cięcia plazmowego typu PPS 40 A1 i PPS 40 B2.
Części z tego zestawu muszą być montowane i używane zgodnie z instrukcją obsługi urządzenia głównego. Użycie w urządzeniach innych niż wymienione powyżej jest niedozwolone.
- Zakres dostawy
4 Ostony palników ze stopu miedzi
2 Elektrody ze stopu miedzi
2 Dyfuzory ceramiczne
2 Tuleje mocujące dysz ceramicznych
1 Instrukcja obstugi
- Opis elementów
WSKAZÓWKA!
▶ Bezpośrednio po otwarciu opakowania należy zawsze sprawdzić, czy dostawa jest kompletna i czy akcesoria są w nienagannym stanie. Nie używać akcesoriów, jeśli są one uszkodzone.
WSKAZÓWKA:
Aby ułatwić identyfikację poszczególnych części, numeracja rysunków została wykonana analogicznie do urządzeń do cięcia plazmowego firmy Parkside PPS 40 A1 i PPS 40 B2.
8 Palnik plazmowy
8b Tuleja mocowania dyszy
8c Ostona palnika
8d Elektroda
8e Dyfuzor
• Dane techniczne
Ostona palnika 1,6 x ∅ 1,1 cm
Elektroda 3,9 x ∅ 0,8 cm
Dyfuzor 0,6 x ∅ 0,85 cm
Tuleja mocująca dyszy 2,98 x ∅ 2,3 cm
- Wskazówki dotyczące bezpieczeństwa
Należy koniecznie przestrzegać wskazówek dotyczących bezpieczeństwa urządzenia do cięcia plazmowego! Prosimy o dokładne zapoznanie się przed użyciem z instrukcją obsługi urządzenia do cięcia plazmowego oraz niniejszą
instrukcją obsługi. Przed zamon- towaniem w urządzeniu do cięcia plazmowego należy sprawdzić, czy komponenty nie uległy uszkodzeniu. Nie wolno używać uszkodzonych części. Przed zamontowaniem czę- ści zamiennych należy koniecznie odłączyć urządzenie do cięcia plazmowego od sieci zasilającej i przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa zawar- tych w instrukcji obsługi urządzenia do cięcia plazmowego.
- Instalacja części zamiennych
■ Materiały eksploatacyjne zawarte w tym zestawie to elektroda 8d, dyfuzor 8e i ostona palnika 8c. Można je wymienić po odkręceniu tulei mocującej dyszy 8b.
Elektroże należy wymienić, gdy na środku ma ona krater o głębokości około 1,5 mm.
Uwaga: Podczas odkręcania elektrody
nie stosować siły w sposób skokowy, lecz zwiększać ją stopniowo aż do odłączenia gwintu. Nową elektrodę należy wkręcić w uchwyt i zablokować, ale bez dokręcania do oporu.
Ostonę palnika 8c należy wymienić, gdy środkowy otwór jest uszkodzony lub rozszerzył się w porównaniu z otworem nowej ostony palnika. W przypadku gdy elektroda 8d lub ostona palnika 8c zostaną wymienione zbyt późno, może dojść do przegrzania części. To prowadzi do skrócenia trwałości dyfuzora 8e.
Po dokonaniu wymiany należy zadbać o to, aby tuleja mocowania dyszy 8b była odpowiednio dokręcona.
Uwaga: Tuleja mocująca dyszy 8b może
zostać przykręcona do palnika plazmowego 8 dopiero wówczas, gdy zostanie wyposażona w elektrodę 8d, dyfuzor 8e i ostonę palnika 8c.
Wskazówka: Jeśli nie będzie tych części, może dojść do nieprawidłowego działania urządzenia, a w szczególności do zagrożenia dla użytkowników.
- Wskazówki dotyczące ochrony środowiska i informacje na temat utylizacji
Akcesoria i opakowanie należy poddać recyklingowi w sposób przyjazny dla środowiska.
- Serwis
Wskazówka:
Nastroniewww.lidl-service.com można pobrać niniejszą instrukcję i wiele innych podręczników oraz filmy dotyczące produktów i programów.
Ten kod QR przenosi bezpośrednio na stronę serwisową Lidl (www.lidl-service.com), gdzie można otworzyć instrukcję obsługi wprowadzając numer artykułu (IAN) 311371_1904.
PL
Nazwa: GTX Service
Strona www: www.gtxservice.pl
Adres e-Mail: ozn@gtxservice.com
Numer telefonu: 0048 225730385
IAN 311371\_1904
Należy pamiętać, że poniższy adres nie jest adresem serwisu. Najpierw należy skontaktować się z punktem serwisowym wymienionym powyżej.
Adres:
C. M. C. GmbH
Katharina-Loth-Str. 15
DE-66386 St. Ingbert
NIEMCY
Zamawianie części zamiennych:
