GEBRUIKSAANWIJZING R 112iCX HUSQVARNA

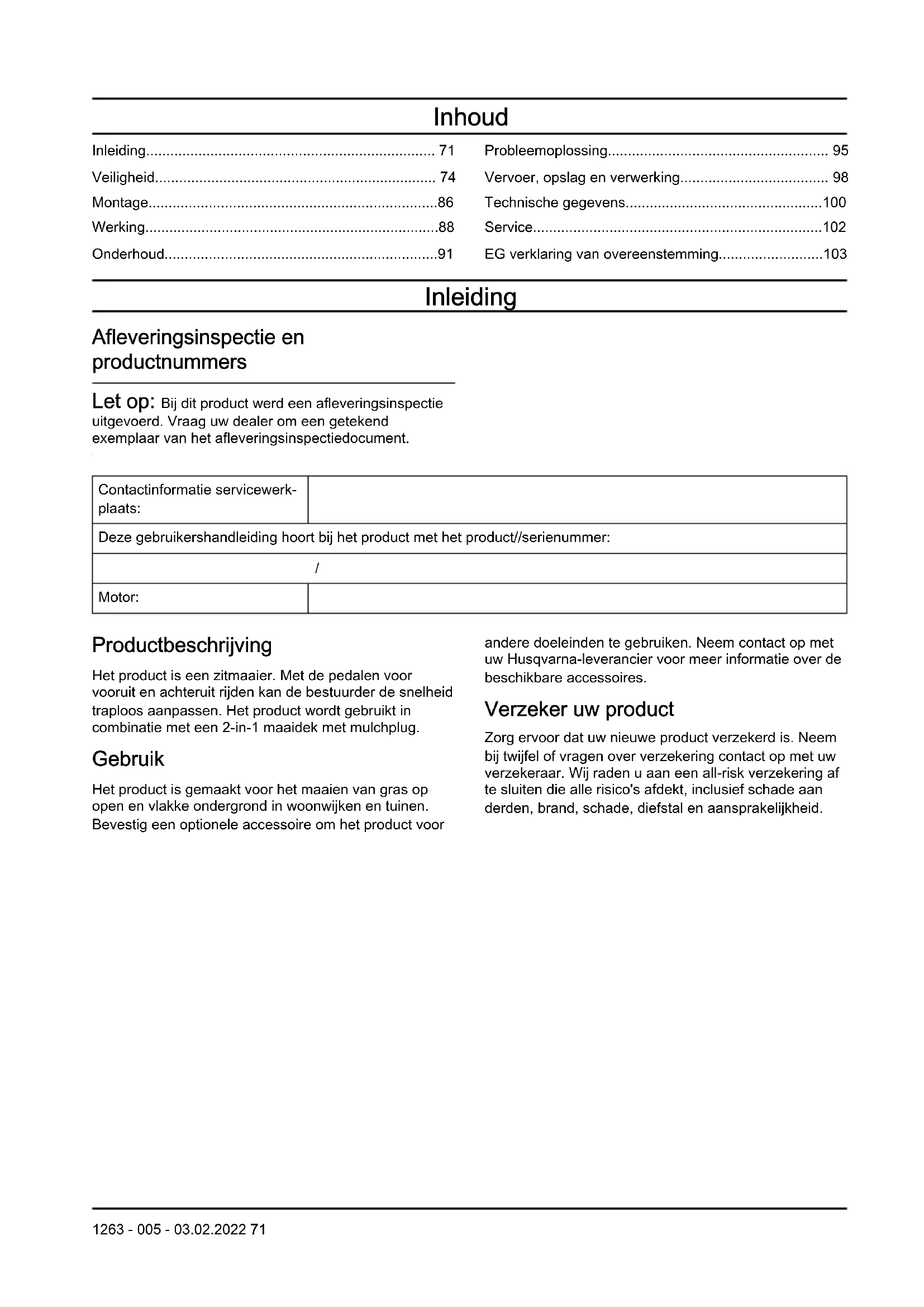

• 1263 - 005 - 03.02.2022Inhoud Inleiding p. 71
• Veiligheid p. 74
• Montage p. 86
• Werking p. 88
• Onderhoud p. 91
• Probleemoplossing p. 95
• Vervoer, opslag en verwerking p. 98
• Technische gegevens p. 100
• Service p. 102
• EG verklaring van overeenstemming Inleiding Afleveringsinspectie en productnummers Let op: Bij dit product werd een afleveringsinspectie uitgevoerd. Vraag uw dealer om een getekend exemplaar van het afleveringsinspectiedocument. Contactinformatie servicewerk- plaats: Deze gebruikershandleiding hoort bij het product met het product//serienummer: p. 103

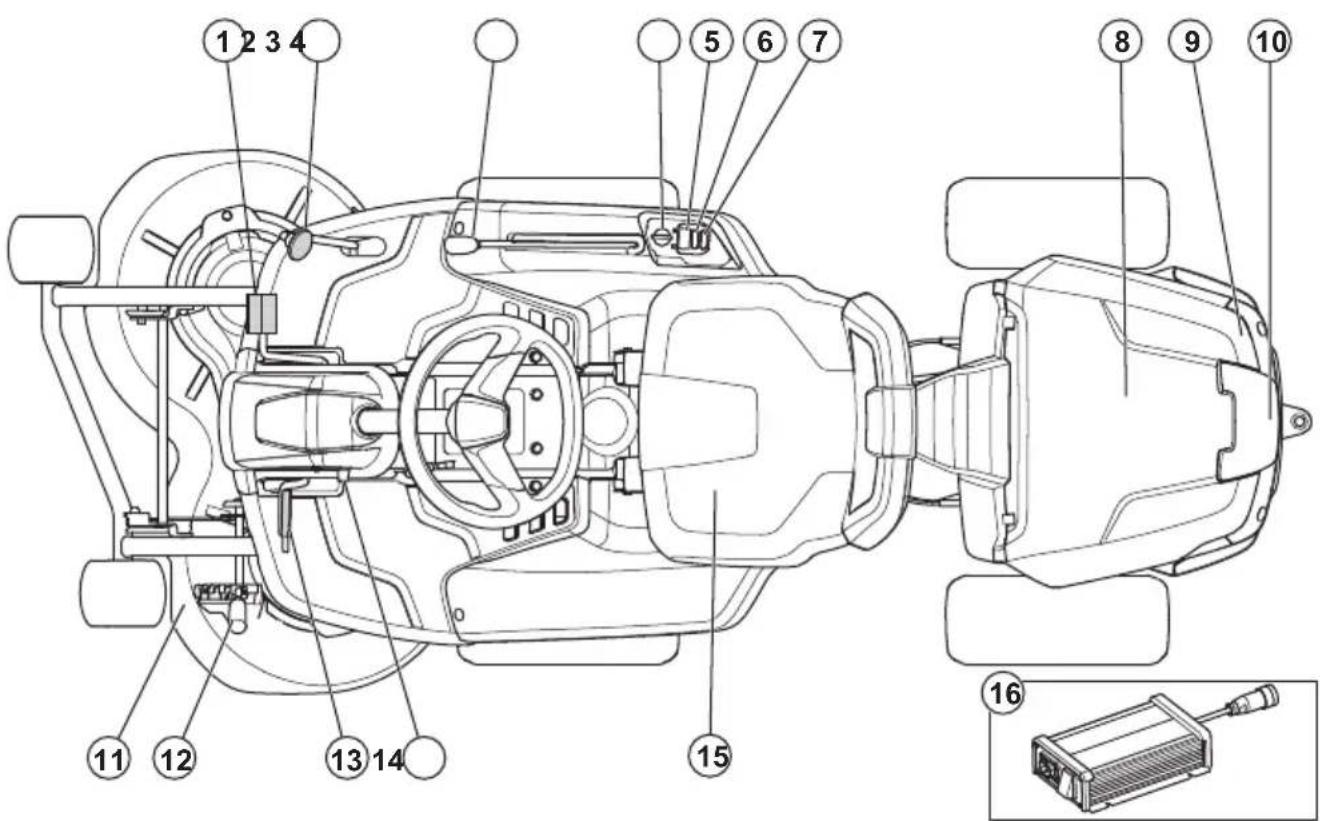

Motor: Productbeschrijving Het product is een zitmaaier. Met de pedalen voor vooruit en achteruit rijden kan de bestuurder de snelheid traploos aanpassen. Het product wordt gebruikt in combinatie met een 2-in-1 maaidek met mulchplug. Gebruik Het product is gemaakt voor het maaien van gras op open en vlakke ondergrond in woonwijken en tuinen. Bevestig een optionele accessoire om het product voor andere doeleinden te gebruiken. Neem contact op met uw Husqvarna-leverancier voor meer informatie over de beschikbare accessoires. Verzeker uw product Zorg ervoor dat uw nieuwe product verzekerd is. Neem bij twijfel of vragen over verzekering contact op met uw verzekeraar. Wij raden u aan een all-risk verzekering af te sluiten die alle risico's afdekt, inclusief schade aan derden, brand, schade, diefstal en aansprakelijkheid. 1263 - 005 - 03.02.2022 71Productoverzicht

1. Pedaal voor vooruitrijden

2. Pedaal voor achteruitrijden

3. Hefhendel voor het maaidek

4. Aan/uitschakelaar

10. Contact voor de acculader

14. Vergrendelknop voor parkeerrem

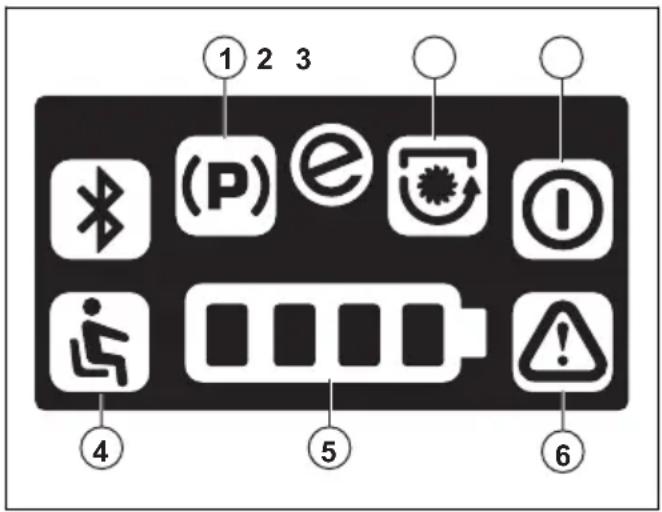

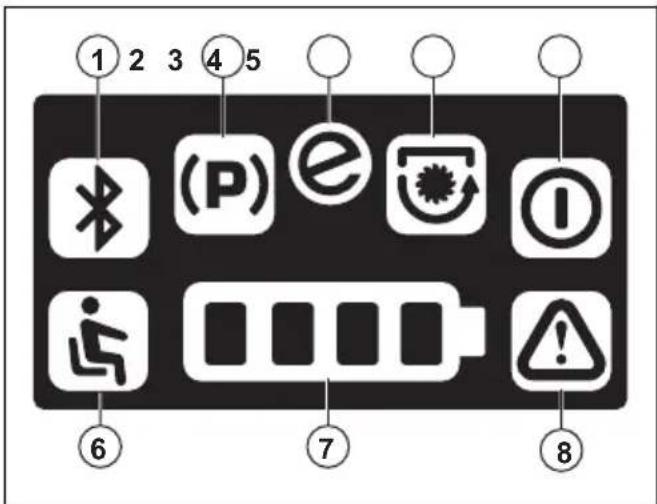

1. Niet gebruikt bij dit product

8. Waarschuwingslampje

72 1263 - 005 - 03.02.2022Dodemansregeling (OPC) De OPC zet het product in de veilige modus wanneer de gebruiker opstaat van de stoel. De motor stopt en de maaimotoren stoppen als de messen ingeschakeld zijn. Zie De bedrijfsvoorwaarden controleren op pagina 83

Pedalen voor vooruit- en achteruitrijden Met deze twee pedalen is de snelheid geleidelijk regelbaar. Het linker pedaal (A) wordt gebruikt om vooruit te rijden, en het rechter pedaal (B) wordt gebruikt om achteruit te rijden. Het product stopt wanneer de pedalen worden losgelaten.

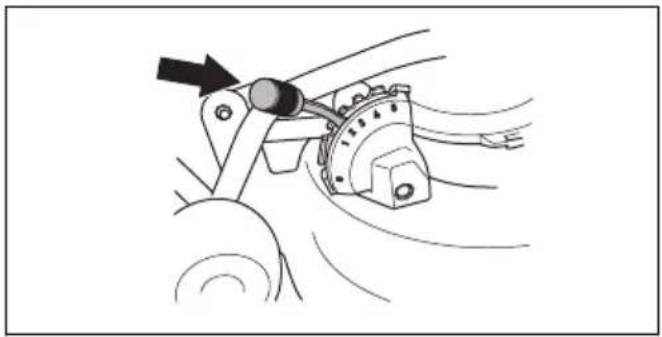

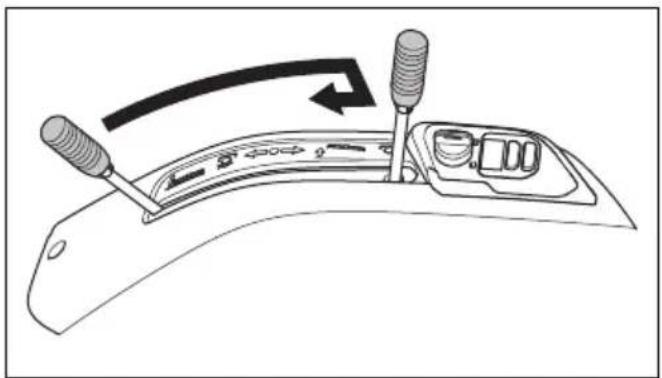

Maaihoogtehendel De maaihoogte kan in 5 verschillende posities (1-5) worden ingesteld. Let op: Zet het maaidek omhoog voordat u de maaihoogte instelt. Symbolen op het product WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier. Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt. Draaiende messen. Houd lichaamsdelen uit de buurt van de kap wanneer de motor draait. Waarschuwing: Houd lichaamsdelen uit de buurt van draaiende delen. Kijk uit voor weggeslingerde en afgeketste voorwerpen. Gebruik het product niet als personen, met name kinderen, en/of huisdieren, zich in de buurt van het product bevinden. Kijk achter u vóór en tijdens achteruit rijden. Maai geen gras dwars over een helling. Maai geen gras op een helling van meer dan 10°. Zie Gras maaien op hellingen op pagina 80

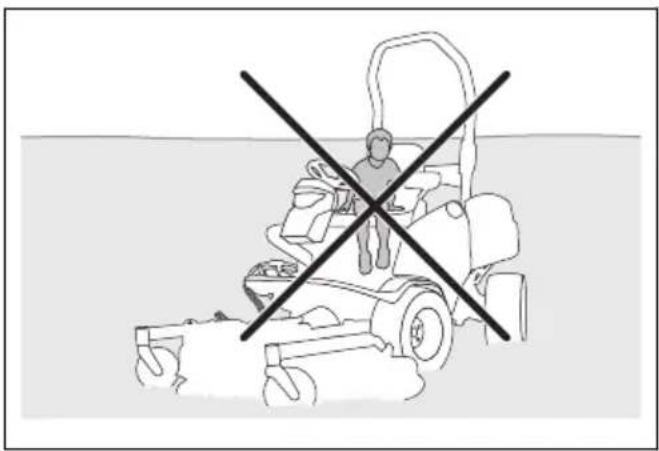

Laat geen andere personen dan de gebruiker op het product zitten. Laat geen personen op de uitrusting zitten. Bedien het product zeer langzaam als er geen maaidek is aangebracht. Vooruit rijden. Neutraalstand. Achteruit rijden. 1263 - 005 - 03.02.2022 73Accustatus. Stoelschakelaar. Indicatie stand-by-modus. Start de motor. SavE-functie. Parkeerrem. Het product voldoet aan de geldende EG- richtlijnen. Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 100 en op het label. Gebruik altijd goedgekeurde gehoorbescherming. De messen zijn ingeschakeld. De messen zijn uitgeschakeld. Onderhoudsstand van het maaidek. Werkstand van het maaidek. Maaihoogte. Milieumarkering. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een recyclepunt voor elektrische en elektronische apparatuur. Scanbare code yyyywwxxxx Het serienummer staat op het productplaatje. yyyy is het productiejaar en ww is de productieweek. Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor een aantal commerciële markten. Productaansprakelijkheid Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit. Veiligheid Veiligheidsdefinities Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding. 74 1263 - 005 - 03.02.2022WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd. OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. Let op: Geven verdere informatie die nodig is in een bepaalde situatie. Algemene veiligheidsinstructies WAARSCHUWING: Dit product kan handen en voeten afsnijden en objecten wegslingeren. Ernstig letsel of de dood kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert. WAARSCHUWING: Gebruik een product niet langer als de snijuitrusting beschadigd is. Beschadigde snijuitrusting kan objecten wegslingeren en als gevolg daarvan ernstig of dodelijk letsel veroorzaken. Vervang beschadigde messen onmiddellijk. WAARSCHUWING: Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van 1263 - 005 - 03.02.2022 75het medische implantaat alvorens dit product te gaan gebruiken. WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van de gebruikershandleiding niet precies weet hoe u het product moet bedien, vraag dan advies aan deskundige voordat u verder gaat.

• Voordat u het product gaat gebruiken, moet u de gebruikershandleiding en de instructies op het product lezen en begrijpen.

• Zorg dat u weet hoe u het product en de bedieningselementen veilig gebruikt en hoe u het product snel kunt stoppen.

• Zorg ook dat u weet wat de veiligheidspictogrammen betekenen.

• Houd het product schoon zodat plaatjes en stickers leesbaar blijven.

• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.

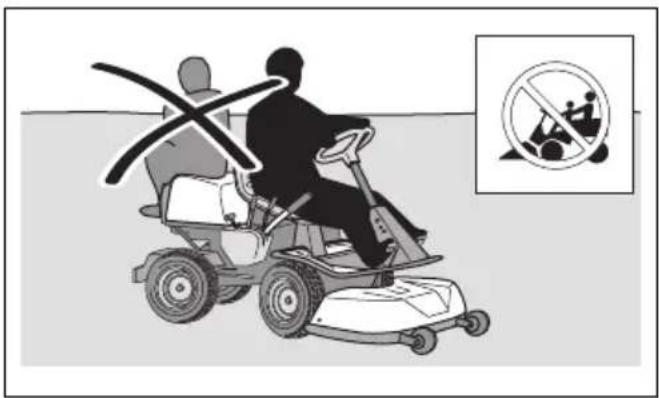

• Vervoer geen passagiers. Het product mag maar door één persoon worden gebruikt.

• Laat het product niet onbeheerd staan terwijl de motor draait. Alvorens het product onbeheerd te laten dient u altijd de messen te stoppen, de parkeerrem in te schakelen, de motor te stoppen en de sleutel voor de aan/uit-schakelaar te verwijderen.

• Gebruik het product alleen bij daglicht of onder goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten en andere onregelmatigheden in

1263 - 005 - 03.02.2022de grond. Kijk uit voor andere mogelijke risico's.

• Gebruik het product nooit bij slecht weer, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, bij onweer, enz.

• Markeer stenen en andere vaste objecten om botsingen te voorkomen.

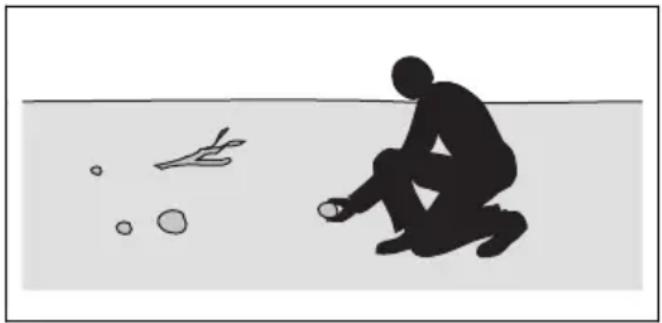

• Verwijder stenen, speelgoed, draden, enz. uit het werkgebied, omdat deze anders door de messen kunnen worden weggeslingerd.

• Laat kinderen of andere personen die niet geschikt zijn om het product te gebruiken, geen werkzaamheden met of aan het product verrichten. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

• Zorg dat er zich niemand in de buurt van het product bevindt wanneer u de motor start, de aandrijving inschakelt of met het product gaat rijden.

• Houd een oogje op het verkeer als u maait nabij een weg of wanneer u een weg oversteekt.

• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.

• Parkeer het product altijd op een vlakke ondergrond en schakel deze uit. Veiligheidsinstructies met betrekking tot kinderen WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Er kunnen zich ernstige ongevallen voordoen als u niet goed oplet terwijl er zich kinderen in de nabijheid van het product bevinden. Kinderen kunnen in de buurt van het product komen als 1263 - 005 - 03.02.2022 77u ze niet ziet. Het is heel goed mogelijk dat kinderen niet langer zijn waar u ze het laatst zag.

Houd kinderen uit de buurt van het gebied dat moet worden gemaaid. Zorg ervoor dat de kinderen onder toezicht van een volwassene staan.

Let goed op en schakel het product uit als er kinderen in het werkgebied komen. Wees vooral voorzichtig bij bochten, bosjes, bomen of andere objecten die uw zicht kunnen belemmeren.

Kijk achterom en ook naar beneden voordat u begint met achteruitrijden en tijdens het achteruitrijden, om te verifiëren of er zich geen kleine kinderen in de buurt van het product bevinden.

Laat geen kinderen op het product meerijden. Ze kunnen eraf vallen en ernstig gewond raken of kunnen het veilig gebruik van het product hinderen.

Laat het product niet door kinderen bedienen. Veiligheid bij accu's WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken. Algemeen:

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Controleer regelmatig of de accu's intact zijn. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel. Beschadigde accu's mogen nooit worden gerepareerd of geopend.

1263 - 005 - 03.02.2022• Een beschadigde accu kan exploderen en letsel veroorzaken. Als de accu vervormd of beschadigd is, gebruik het product dan niet langer en neem contact op met een erkende Husqvarna- servicewerkplaats.

Stel accu's niet bloot aan mechanische schokken.

Stel cellen of accu's niet bloot aan hitte of vuur. Zet een accu niet in direct zonlicht.

Sluit accu's niet kort. Berg accu's niet los op een opslagplaats op waar ze onderling kortsluiting kunnen veroorzaken of waar kortsluiting door andere metalen voorwerpen kan ontstaan.

Zorg ervoor dat accu-inhoud niet in contact komt met de huid of ogen. Spoel bij contact het betreffende gebied met ruime hoeveelheden water af en raadpleeg een arts.

Gebruik nooit een accu die niet is bedoeld voor gebruik met de apparatuur.

Combineer geen cellen van verschillende fabrikanten, capaciteit, afmetingen of types in het apparaat.

Houd cellen of accu's buiten het bereik van kinderen.

Gebruik de accu alleen voor de toepassing waarvoor hij is bedoeld. 48V-accu's:

De 48V-accu's Husqvarna worden uitsluitend gebruikt als voeding voor de Husqvarnaaccuzitmaaiers. Om letsel te voorkomen, mag de accu niet worden gebruikt als voedingsbron voor andere apparaten.

Gebruik nooit defecte, aangepaste of beschadigde accu's of apparaten.

Probeer de apparaten of accu's nooit aan te passen of te repareren. Laat alle reparaties uitsluitend door uw geautoriseerde servicedealer uitvoeren. Veiligheidsinstructies voor bediening WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Kijk altijd naar beneden en achterom voordat en terwijl 1263 - 005 - 03.02.2022 79u achteruitrijdt. Kijk uit voor grote en kleine obstakels.

Verlaag de rijsnelheid voordat u een bocht neemt.

Stop de messen wanneer u door zones rijdt waar u niet maait. OPGELET: Lees de volgende veiligheidsinstructies voordat u het product gaat gebruiken.

Beweeg voorzichtig rond stenen en andere grote objecten en zorg dat de messen de objecten niet raken.

Zorg dat u met het product geen objecten raakt. Stop en inspecteer het product en het maaidek wanneer de messen tijdens het maaien iets geraakt hebben. Voer waar nodig reparaties uit voordat u verder gaat. Gras maaien op hellingen WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

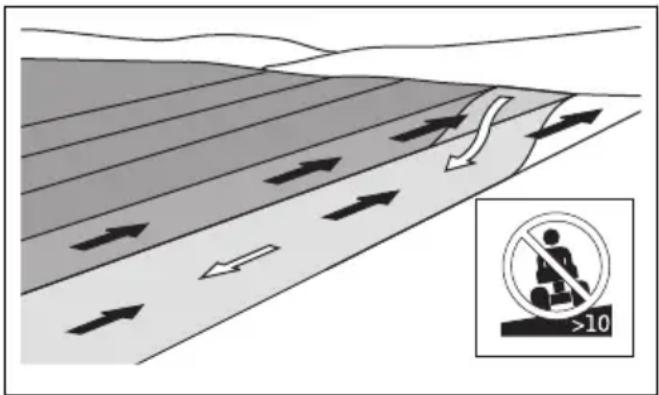

Maaien op een helling verhoogt het risico dat u de controle over het product verliest en dat het product kantelt. Dit kan ernstig of dodelijk letsel veroorzaken. Bij maaien op een helling is het van groot belang voorzichtig te werk te gaan. Als u niet achteruit tegen een helling op kunt rijden of als u zich daar niet prettig bij voelt, maai de helling dan niet.

Maai verticaal tegen de helling (omhoog en omlaag), niet horizontaal (van links naar rechts of omgekeerd).

Rijd niet een helling af met opgeheven maaidek.

Gebruik het product niet op een helling van meer dan 10°.

Start of stop niet op een helling.

Gebruik de pedaal voor vooruitrijden en de pedaal voor achteruitrijden niet om op een helling te blijven. Dit zal het systeem oververhitten.

Vermijd abrupte veranderingen in snelheid en richting.

Draai niet meer dan noodzakelijk. Draai langzaam en geleidelijk wanneer u een helling afrijdt. Rijd met lage snelheid. Draai voorzichtig aan het stuurwiel.

Kijk uit voor en rijd niet over voren, kuilen en hobbels. Er bestaat een grotere kans dat het product kantelt op een ondergrond die niet vlak is. Obstakels kunnen moeilijk te zien zijn door hoog gras.

Maai niet in de buurt van randen, greppels of hellingen. Het product kan plotseling kantelen als een van de wielen over de randen van een steile helling of greppel komt, of als een berm inzakt. Als het product in het water terechtkomt, bestaat het risico van verdrinking.

Niet gebruiken voor het maaien van nat gras. Nat gras is glad en de banden kunnen hun grip verliezen waardoor het product slipt.

Zet uw voet niet op de grond om te proberen het product te stabiliseren.

Ga zeer voorzichtig te werk als er een accessoire of ander object aan het product is bevestigd waardoor het minder stabiel is. Persoonlijke beschermingsuitrusting WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsmiddelen. Persoonlijke beschermingsuitrusting kunnen niet alle risico’s uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.

Gebruik goedgekeurde gehoorbescherming met 1263 - 005 - 03.02.2022 81voldoende dempvermogen. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Husqvarna raadt aan dat gebruikers gebruik maken van gehoorbescherming wanneer producten gedurende een groot deel van de dag worden gebruikt. Bij continu en regelmatig gebruik dienen gebruikers hun gehoor regelmatig te laten controleren. Let op: gehoorbescherming beperkt de mogelijkheid om geluiden en waarschuwingssignalen te horen.

Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.

Draag altijd veiligheidsschoenen of veiligheidslaarzen. Stalen neuzen worden aanbevolen. Gebruik het product niet met blote voeten.

Draag indien nodig handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Draag geen loszittende kleding, sieraden of andere voorwerpen die vast kunnen komen te zitten in bewegende delen.

Houd een EHBO/doos en brandblusser binnen handbereik. Veiligheidsvoorzieningen op het product WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.

1263 - 005 - 03.02.2022• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aan uit.

Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicewerkplaats. Aan/uit-schakelaar controleren

• Koppel de acculaadkabel los.

• Stel de aan/uit-schakelaar in op "1". Controleer of alle gebruikte ledlampjes op het display gaan branden.

• Schakel de parkeerrem in.

• Stel de aan/uit-schakelaar in op "0". Zorg ervoor dat product onmiddellijk stopt en de ledlampjes op het display uitgaan. De bedrijfsvoorwaarden controleren Controleer de bedrijfsvoorwaarden dagelijks.

1. Controleer of het product

niet kan worden bediend als het maaidek is geïnstalleerd en de hendel van het maaidek in de maaistand staat.

2. Controleer of het product

niet kan worden bediend als de parkeerrem gelost is.

3. Controleer of het product

stopt als de maaidekmotoren ingeschakeld zijn en u opstaat van de stoel. Het pedaal voor vooruitrijden en het pedaal voor achteruitrijden controleren

1. Start het product. Zie

2. Zorg ervoor dat de

pedalen voor vooruitrijden en achteruitrijden niet geblokkeerd zijn en over de gehele pedaalslag kunnen worden bediend.

3. Trap het pedaal voor

vooruitrijden voorzichtig in om vooruit te rijden. 1263 - 005 - 03.02.2022

834. Laat het pedaal voor

vooruitrijden los om te remmen. Controleer of de rem aangrijpt wanneer u het pedaal voor vooruitrijden loslaat. Let op: Het product heeft een automatische rem die wordt ingeschakeld wanneer u de pedalen loslaat. Druk het andere pedaal in voor meer remkracht wanneer u de snelheid verlaagt.

5. Voer dezelfde procedure

uit voor het pedaal voor achteruitrijden. Parkeerrem WAARSCHUWING: Als de parkeerrem niet correct werkt, kan het product beginnen te bewegen en daardoor letsel of schade veroorzaken. Inspecteer de parkeerrem regelmatig en stel deze af indien nodig. Zie De parkeerrem controleren op pagina 93

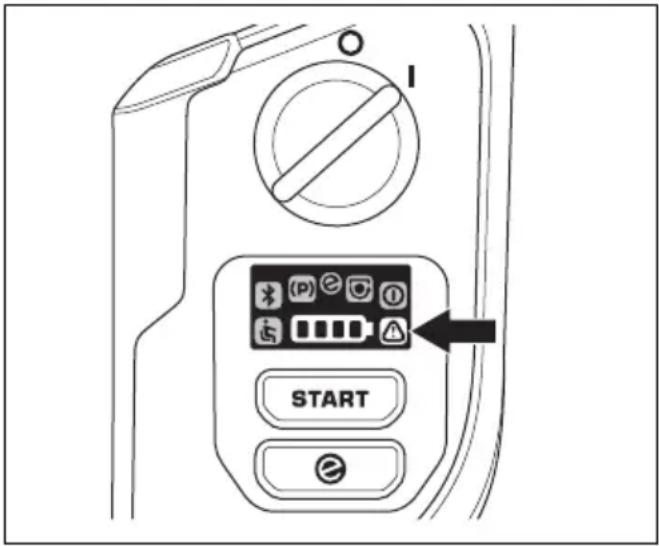

Waarschuwingslampje op het display OPGELET: Als het waarschuwingslampje op het displayverschijnt, moet het product worden gestopten moet Probleemoplossing op pagina

worden geraadpleegd. Beschermkappen Ontbrekende of beschadigde beschermkappen vergroten de kans op letsel bij bewegende delen en hete oppervlakken. Voer een controle van de beschermkappen uit voordat u het product start. Zorg dat de beschermkappen juist zijn aangebracht en niet zijn gescheurd of andere beschadigingen vertonen. Vervang beschadigde beschermkappen. Veiligheidsinstructies voor onderhoud WAARSCHUWING: Het product is zwaar en kan letsel of schade 84 1263 - 005 - 03.02.2022aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan het product en het maaidek zonder aan deze voorwaarden te voldoen:

De aan/uit-schakelaar is uitgeschakeld en de sleutel voor de aan/uit-schakelaar is verwijderd.

Het product is op een vlakke ondergrond geparkeerd.

Het maaidek is ontkoppeld.

De kabel voor de acculader is losgekoppeld. WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Voor optimale prestaties en veiligheid adviseren wij u het product te onderhouden volgens het onderhoudsschema. Zie Onderhoudsschema op pagina 91

Een elektrische schok kan letsel veroorzaken. Voer geen onderhoud aan de accu uit. Raak geen kabels aan als de motor draait. Voer geen functietest met uw vingers uit.

Start het product niet indien de beschermkappen zijn verwijderd. Er bestaat dan groot risico op letsel door bewegende of hete delen.

Laat het product afkoelen voordat u er onderhoud aan uitvoert.

De messen zijn erg scherp en kunnen snijwonden veroorzaken. Voorzie de messen van bescherming of draag beschermende handschoenen wanneer u aan de messen werkt.

Plaats het maaidek altijd in de onderhoudsstand om het te reinigen. Parkeer het product niet dicht bij de rand van een greppel of helling om toegang te krijgen tot het maaidek. OPGELET: Lees de volgende veiligheidsinstructies voordat u het product gaat gebruiken.

Zorg dat alle moeren en bouten goed zijn vastgedraaid 1263 - 005 - 03.02.2022 85en dat de apparatuur in goede staat is.

Wijzig de instelling van de regelaars niet. Als het motortoerental te hoog is, kunnen de productonderdelen beschadigd raken. Zie Technische gegevens op pagina 100 voor het hoogst toegestane motortoerental.

Het product is alleen goedgekeurd voor gebruik in combinatie met de uitrusting die wordt geleverd of wordt aanbevolen door de fabrikant. Montage Inleiding WAARSCHUWING: De spanveer van de aandrijfriem kan breken, wat tot letsel kan leiden. Draag een veiligheidsbril wanneer u het maaidek bevestigt of verwijdert. Lees de montage-instructies in de gebruikershandleiding aandachtig door. Een label aan de binnenzijde van de voorste afdekking van het product toont ook hoe het maaidek moet worden bevestigd en verwijderd. Het maaidek bevestigen

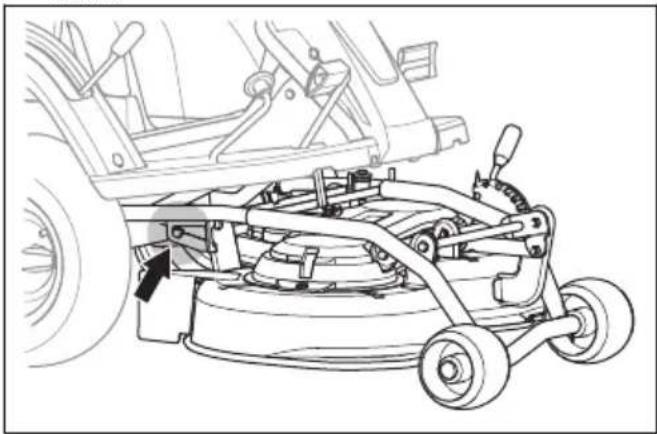

1. Parkeer het product op een vlakke ondergrond.

2. Schakel de parkeerrem in.

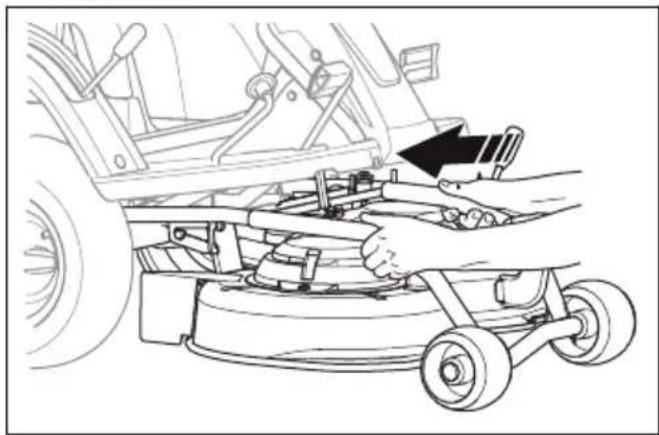

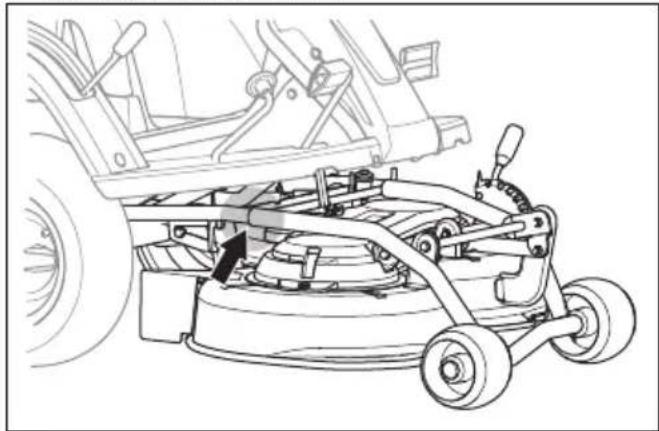

3. Duw het maaidek naar binnen en zorg ervoor dat de

bouten in de groeven van het frame van de machine vallen.

4. Lijn de buizen op het maaidek uit met de buizen van

het frame van de machine.

5. Houd het maaidek met twee handen vast en duw het

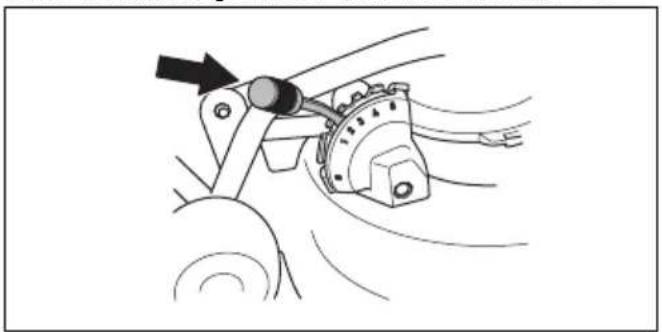

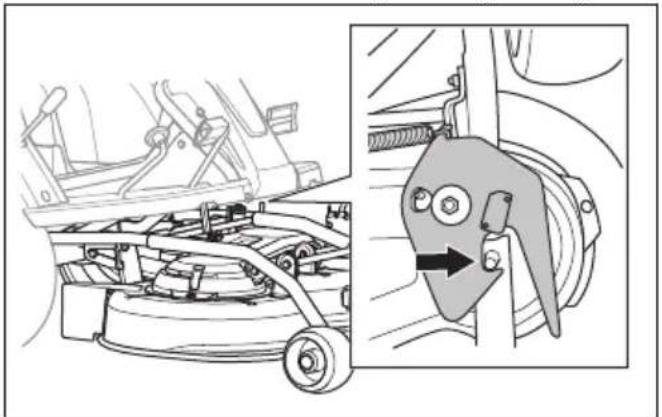

naar binnen. 86 1263 - 005 - 03.02.20226. Duw door totdat de buizen en de bouten niet verder kunnen. Controleer of de vergrendeling is vastgezet.

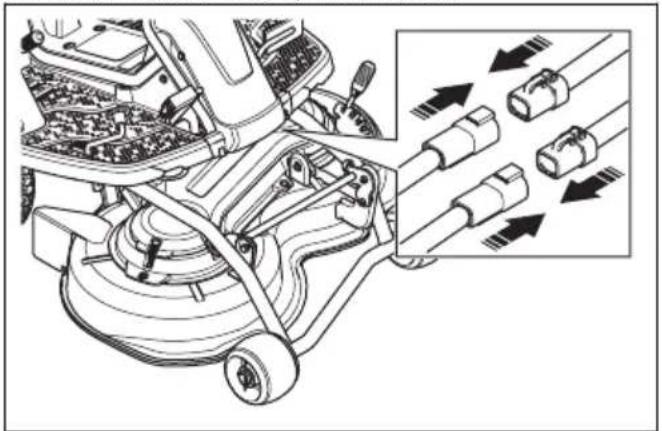

7. Sluit de 2 kabels aan op het maaidek.

8. Zet de maaihoogtehendel een van de standen 1-5.

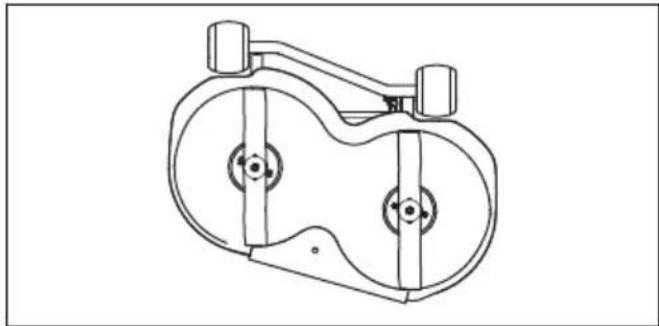

Het maaidek verwijderen

1. Parkeer het product op een vlakke ondergrond.

2. Schakel de parkeerrem in.

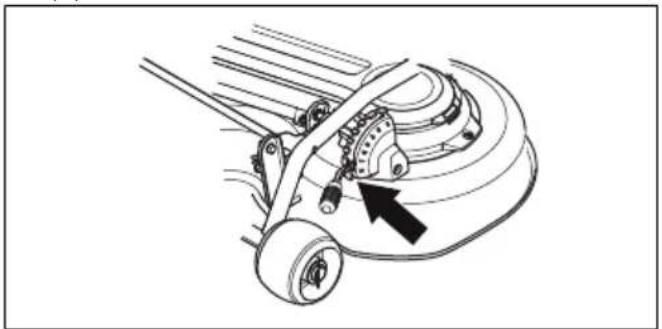

3. Zet de maaihoogtehendel in de onderhoudsstand

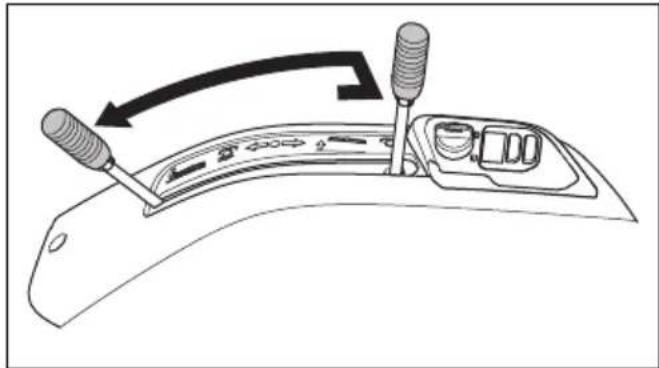

4. Zet de hefhendel voor het maaidek in de werkstand.

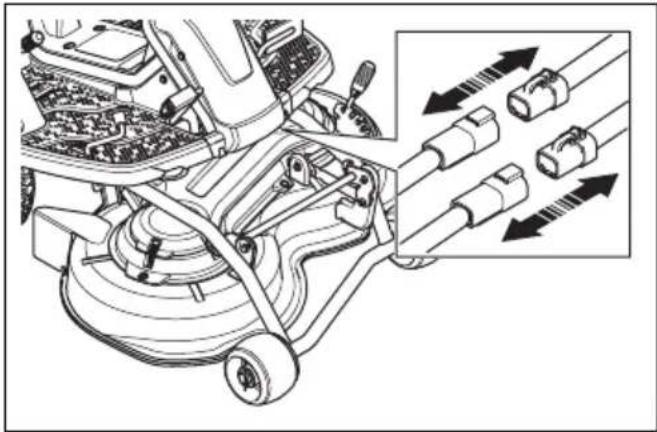

5. Koppel de 2 kabels los van het maaidek.

OPGELET: Houd de koppelingen vast. Trek niet aan de kabels.

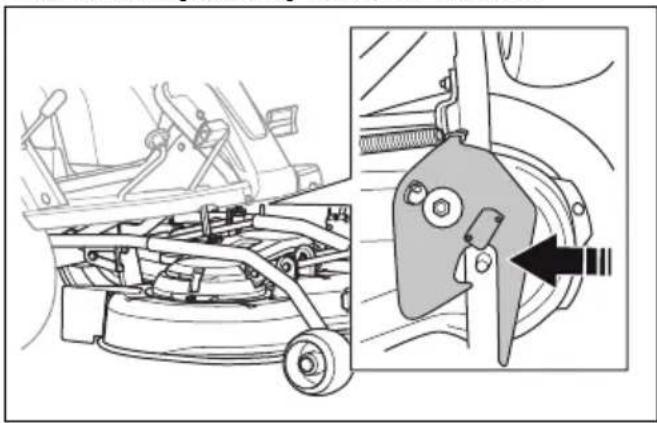

6. Maak de vergrendeling van het maaidek los.

onvoorzichtig gebruik kan het vergrendelmechanisme uw vingers verwonden. 1263 - 005 - 03.02.2022 877. Houd het maaidek met twee handen vast en trek het naar voren.

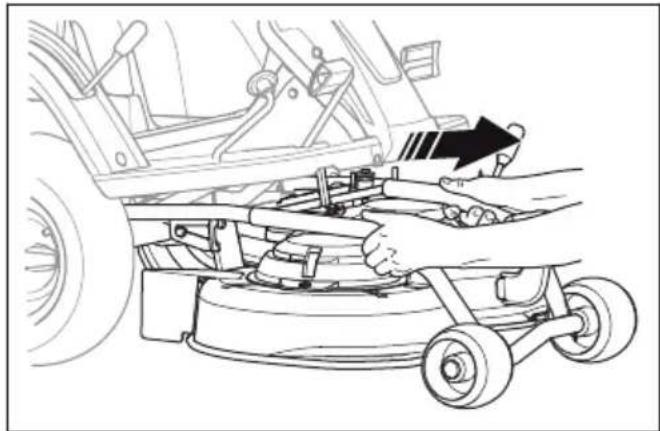

8. Til het maaidek eraf en zet het tegen het product of

een muur. Werking Inleiding WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen. De accu opladen WAARSCHUWING: Een onjuist gebruikte, defecte of niet goed werkende acculader kan elektrische schokken, oververhitting of acculekkage veroorzaken. Controleer de acculader en de accu regelmatig op schade. OPGELET: De accu moet vóór het eerste gebruik worden opgeladen. Een nieuwe accu is slechts 30% opgeladen. OPGELET: Laad de accu op in omstandigheden met temperaturen tussen 0°C en 40°C. OPGELET: Gebruik de accu in omstandigheden met temperaturen tussen 0°C en 40°C.

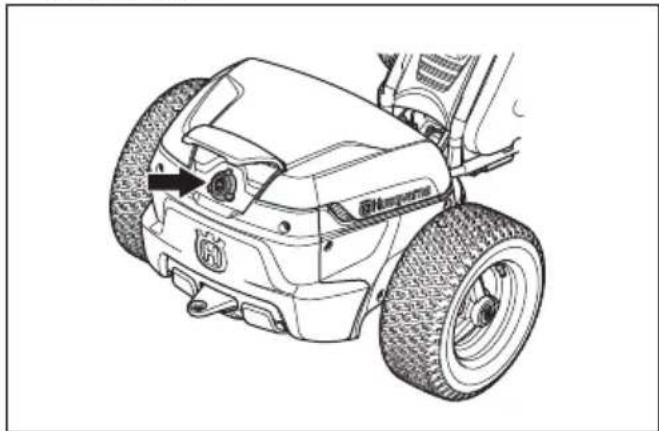

• Sluit de acculader aan op een geaard stopcontact en op het product. Let op: Het product moet worden gestart om de laadstatus weer te geven. OPGELET: Laat de acculader niet aangesloten als de accu volledig opgeladen is. OPGELET: Als het nodig is om het product handmatig naar de acculader te duwen, moet de zekering vrijloop in de achterste drager worden verwijderd. De zekering vrijloop moet weer worden geïnstalleerd voordat u de accu oplaadt. Accu-indicator De accu-indicator op het display geeft de laadstatus weer als het product geactiveerd is. Als de lader is aangesloten en het product geactiveerd is toont het display een laadanimatie. Als de accu volledig is

1263 - 005 - 03.02.2022opgeladen en de lader is aangesloten branden alle 4 accu-ledlampjes continu.

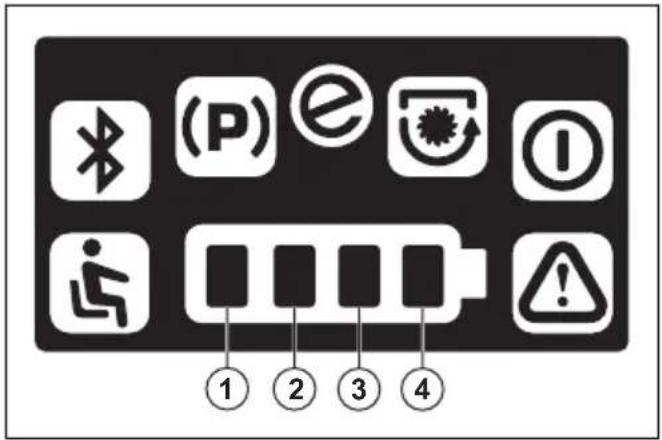

LED-lampjes Laadstatus Alle 4 ledlampjes bran- den. De accu is 76%-100% ge- laden. Ledlampjes 1–3 branden. De accu is 51%-76% ge- laden. Ledlampjes 1–2 branden. De accu is 26%-51% ge- laden. Ledlampje 1 brandt. De accu is 0%‐25% opge- laden. Wanneer de accu bijna leeg is, gaat het eerste ledlampje knipperen en stoppen de messen met draaien om energie te besparen. Als de accu van het product leeg is, knipperen het eerste ledlampje en het waarschuwingslampje tegelijkertijd. Let op: Als het product in koude omstandigheden wordt gebruikt kan de gebruikstijd afnemen. De stoel afstellen

• De stoel kan voorover gekanteld worden.

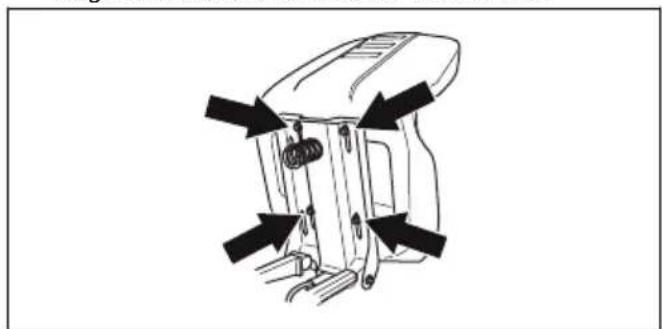

• Om de stoel naar voren of naar achteren te zetten, draait u de bouten onder de stoel los. Zet de stoel in de gewenste stand en draai de bouten vast. Maaidek omhoog zetten en omlaag zetten

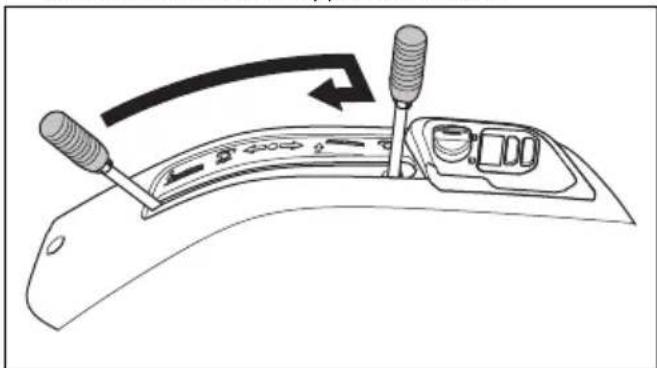

• Om het maaidek omhoog te zetten naar de transportstand, trekt u de hefhendel naar achteren. Als de motor draait, stoppen de messen.

• Om het maaidek omlaag te zetten naar de maaistand, drukt u op de vergrendelknop en beweegt u de hefhendel naar voren. Als de motor draait, beginnen de messen te draaien. De parkeerrem inschakelen en uitschakelen Het parkeerrempedaal en de vergrendelknop voor de parkeerrem bevinden zich aan de linkerzijde van de stuurkolom.

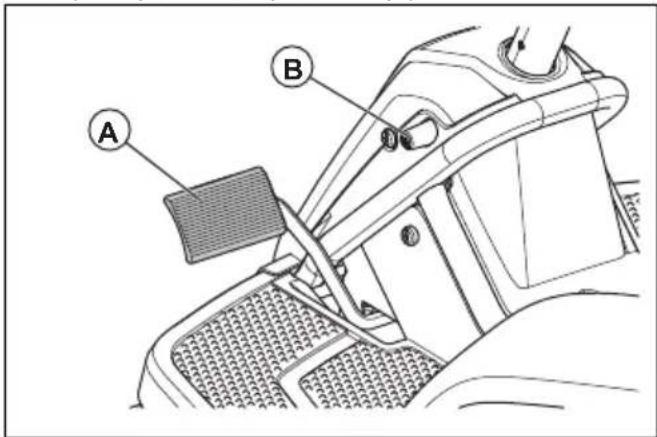

1. Trap het parkeerrempedaal in (A).

3. Houd de vergrendelknop ingedrukt en laat het

parkeerrempedaal los. 1263 - 005 - 03.02.2022

894. Om de parkeerrem uit te schakelen, trapt u het

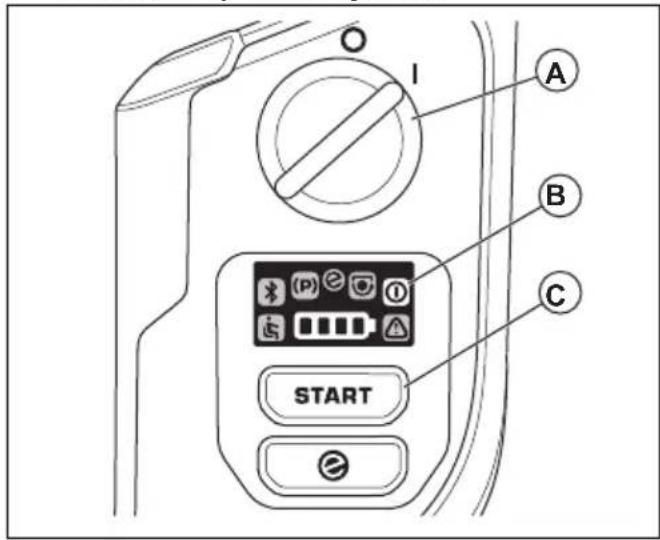

parkeerrempedaal opnieuw in. Product starten

1. Koppel de kabel naar de acculader los.

2. Ga op de stoel zitten.

3. Schakel de parkeerrem in. Zie

De parkeerrem inschakelen en uitschakelen op pagina 89

4. Zet het maaidek omhoog in de transportstand. Zie

Maaidek omhoog zetten en omlaag zetten op pagina

indicator (B) wordt ingeschakeld.

6. Houd de startknop (C) lang ingedrukt. Het lampje

van de stand-by-indicator gaat uit.

Het product gebruiken

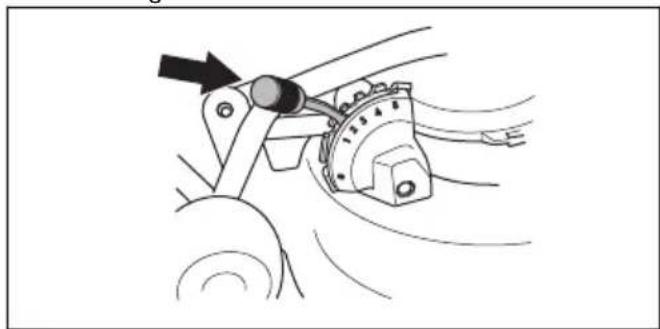

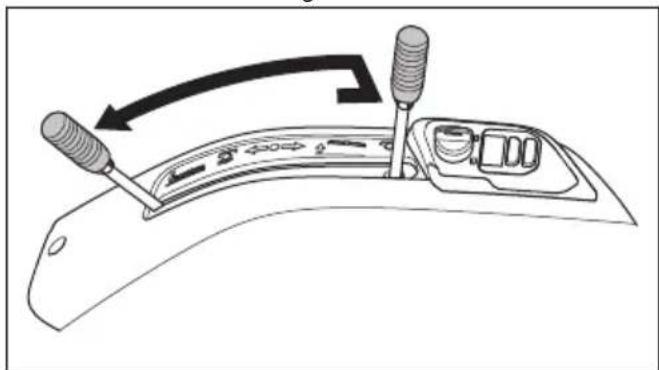

1. Selecteer de maaihoogte (1-5) met behulp van de

2. Start het product.

3. Trap het parkeerrempedaal in en laat deze

vervolgens los om de parkeerrem uit te schakelen.

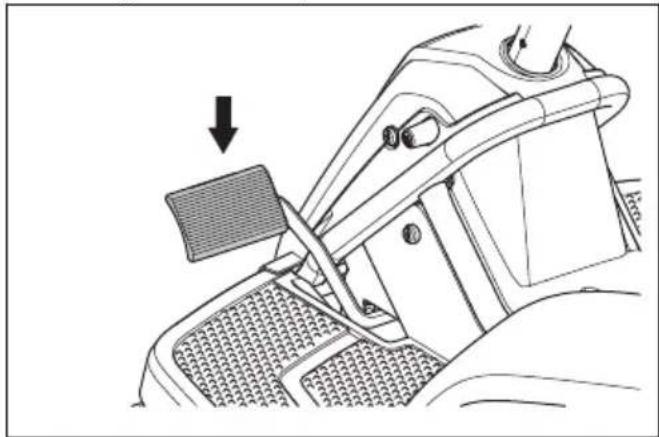

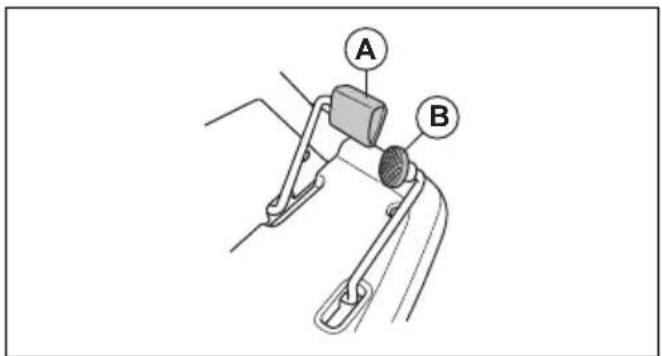

4. Trap 1 pedaal voorzichtig in. Gebruik pedaal (A) voor

vooruit rijden en pedaal (B) voor achteruit rijden. De snelheid neemt toe naarmate u het pedaal dieper indrukt.

5. Laat het gaspedaal los om de remmen te bedienen.

6. Zet het maaidek omlaag.

De SavE-functie starten en stoppen Het product heeft een accubesparingsfunctie (SavE) die voor een langere bedrijfstijd zorgt. De SavE-functie verlaagt de snelheid van het product en de snelheid van de messen.

1. Houd de SavE-knop lang ingedrukt.

Let op: De SavE-indicator wordt ingeschakeld met een constant brandend groen lampje wanneer de functie is gestart.

2. Houd de knop SavE lang ingedrukt om de functie uit

1. Parkeer het product op een vlakke ondergrond.

2. Schakel de parkeerrem in.

3. Trek de hefhendel voor het maaidek naar achteren

om het maaidek naar de transportstand te heffen.

4. Zet de aan/uit-schakelaar in "0".

Een goed resultaat verkrijgen

• Maai geen nat gras. Nat gras kan een slecht resultaat opleveren.

• Begin met een hoge maaihoogte en verlaag die geleidelijk.

• Maai met een zo hoog mogelijke rotatiesnelheid van de messen (zie Technische gegevens op pagina

voor het hoogst toegestane motortoerental). Rijd met lage snelheid met het product. Als het gras niet te hoog en te dik is, verkrijgt u ook bij hogere rijsnelheid een goed resultaat.

• Voor het beste resultaat maait u het gras regelmatig en gebruikt u de mulchfunctie. Zie De mulchplug verwijderen op pagina 93

Onderhoud Inleiding WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u onderhoud aan het product gaat uitvoeren. Onderhoudsschema

• = Algemeen onderhoud uit te voeren door de gebruiker. De instructies zijn niet opgenomen in deze gebruikershandleiding. X = De instructies zijn opgenomen in deze gebruikershandleiding. O = De instructies zijn niet opgenomen in deze gebruikershandleiding. Laat onderhoud aan de machine uitvoeren door een erkende servicewerkplaats. Let op: Als er meer dan één tijdsinterval in de tabel staat vermeld, dan geldt de kortste interval uitsluitend voor de eerste onderhoudsbeurt. Onderhoud Dagelijks on- derhoud voor- afgaand aan het gebruik Onderhoudsin- terval 50 uur of één keer per jaar Zorg ervoor dat alle bevestigingen goed zijn aangespannen (schroeven, moeren, enz.).

Reinigen zoals beschreven in Product reinigen op pagina 92 . X Reinig de binnenzijde van het maaidek, rondom de messen. X Controleer of de veiligheidsvoorzieningen in orde zijn. X Inspecteer en test de remmen. Zie Het pedaal voor vooruitrijden en het pedaal voor achteruitrijden controleren op pagina 83

De parkeerrem controleren op pagina 93

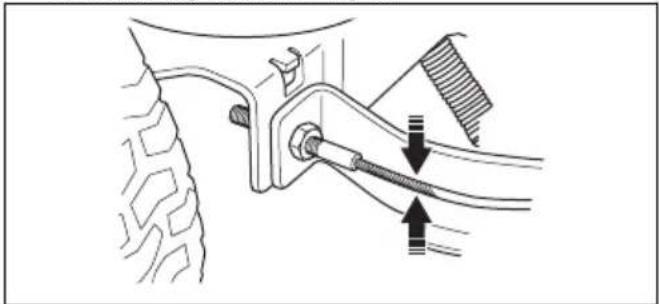

Inspecteer de stuurkabels. Zie De stuurkabels inspecteren op pagina 93 . X Inspecteer de messen in het maaidek. X Reinig het maaidek en onder de afdekking van het maaidek. X X Zorg voor de juiste bandenspanning. X X Sluit het product aan op HSH en update de firmware indien nodig. O Laad de accu op tot minimaal 80%. Controleer de accustatus in HSH. O Zorg ervoor dat moeren en schroeven met het juiste aanhaalmoment worden vastgedraaid.

Inspecteer en smeer alle kabels en stel ze af. O 1263 - 005 - 03.02.2022 91Onderhoud Dagelijks on- derhoud voor- afgaand aan het gebruik Onderhoudsin- terval 50 uur of één keer per jaar Controleer de stuurketting aan de binnenkant van de frametunnel. O Smeer de pedalen aan de binnenkant van de frametunnel. O Smeer de bestuurdersstoel. O Verwijder de aandrijfwielen en smeer de assen in met vet. O Controleer de parkeerrem en stel deze af. O Smeer het maaidekframe en de dodemansregeling van het maaidek. O Smeer de draaiwielen op het maaidek. O Controleer de bladen. Slijp en balanceer de messen indien nodig. O Controleer of het maaidek correct is uitgelijnd en stel het af. O Controleer de schakelaars op het maaidek, de hefarm en de parkeerrem. O Controleer de bladinschakeling en de OPC-schakelaar. O Controleer vooruit- en achteruitrijden op verschillende snelheden. O Controleer het pedaalsensorsysteem en stel deze indien nodig bij. O Product reinigen OPGELET: Gebruik geen hogedrukspuit of stoomreiniger. Water kan in lagers en elektrische aansluitingen dringen en corrosie veroorzaken die tot schade aan het product kan leiden. Reinig het product direct na gebruik.

• Reinig eerst met een borstel voordat u reinigt met een natte doek. Verwijder grasresten en vuil op en rond de aandrijvingseenheid en de inlaat naar de koelventilator van de motor.

• Gebruik een vochtige doek om het product te reinigen.

• Gebruik geen water bij elektronische componenten of lagers. Reinigingsmiddelen kunnen schade veroorzaken.

• Zorg ervoor dat de accu en de acculader schoon zijn voor dat de accu in de acculader wordt geplaatst.

• Om het maaidek te reinigen moet u het verwijderen en met een waterstraal schoonspuiten.

• Start het maaidek na het reinigen en laat de motor kort draaien om waterresten te verwijderen. De kappen verwijderen Het accudeksel verwijderen en aanbrengen

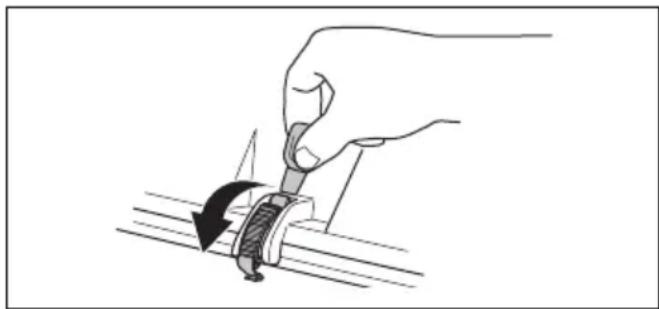

1. Maak de 2 klemmen aan de voorkant van het

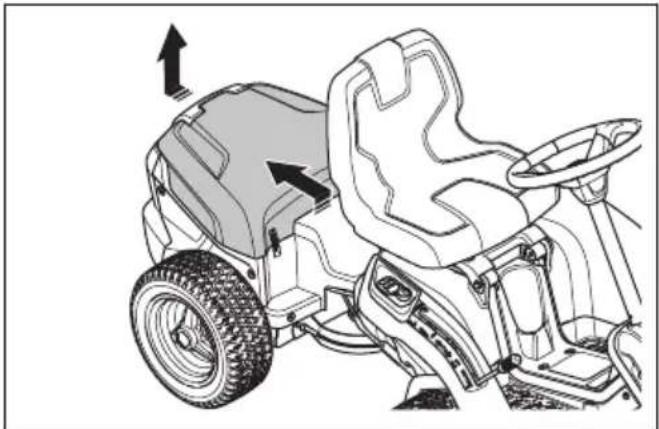

accudeksel los met het hulpstuk aan de sleutel voor de aan/uit-schakelaar. 92 1263 - 005 - 03.02.20222. Til de voorkant van het accudeksel omhoog en duwdit naar achteren.3. Monteer in omgekeerde volgorde van verwijderen. De afdekking van het maaidek verwijderen en monteren

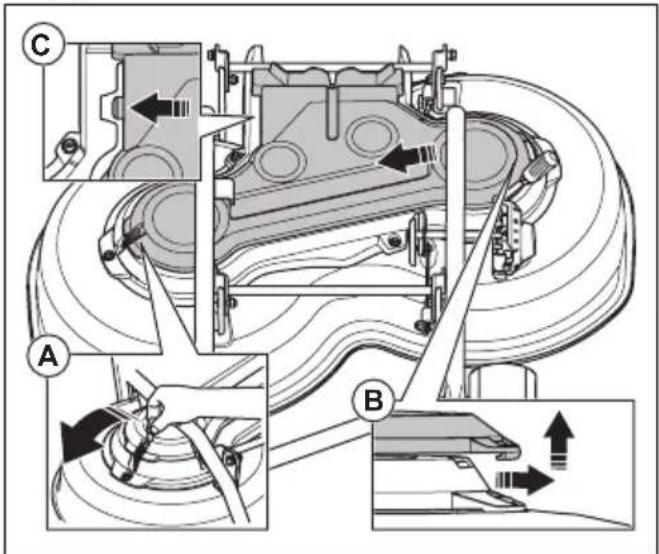

1. Maak de klem (A) op de afdekking van het maaidek

2. Verwijder de afdekking van het maaidek (B).3. Monteer in omgekeerde volgorde van verwijderen.

Let op: Controleer of de flens (C) in de juistestand staat. De stuurkabels inspecteren 1. De kabels hebben de juiste spanning wanneer u zemet de hand 5 mm omhoog of omlaag in de groef opde stuurbeugel kunt bewegen.2. Als de kabels te slap zijn gespannen, moet u ze dooreen erkende servicewerkplaats laten afstellen. De parkeerrem controleren

1. Parkeer het product op een harde ondergrond dieafloopt.

Let op: Parkeer het product niet op een grashelling wanneer u de parkeerrem controleert.2. Trap het parkeerrempedaal in (A).

3. Zet de parkeerrem vrij terwijl u de vergrendelknop(B) ingedrukt houdt.4. Als het product begint te bewegen, moet u deparkeerrem door een erkende servicewerkplaatslaten afstellen.5. Bedien het parkeerrempedaal opnieuw om deparkeerrem uit te schakelen. Bandendruk De bandenspanning van alle vier banden moet 60 kPa(0,6 bar/8,5 PSI) zijn. De mulchplug verwijderen U vindt de mulchplug aan de onderkant van hetmaaidek.1. Verwijder het maaidek. Zie Het maaidek verwijderen op pagina 87

1263 - 005 - 03.02.2022

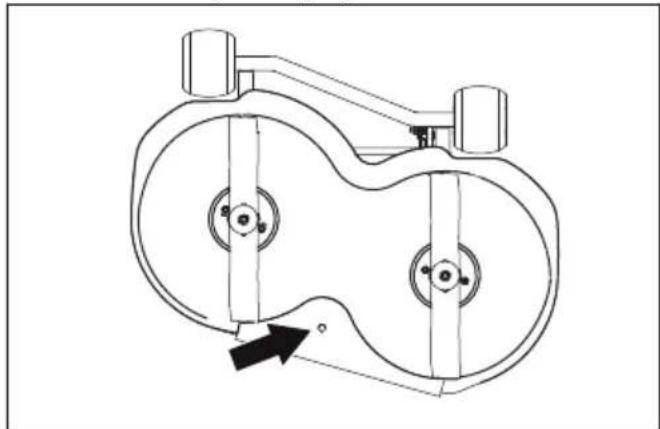

932. Verwijder de schroef die de mulchplug op zijn plaats

houdt en verwijder de plug.

3. Zet het maaidek in de maaistand.

4. Bevestig de mulchplug in omgekeerde volgorde.

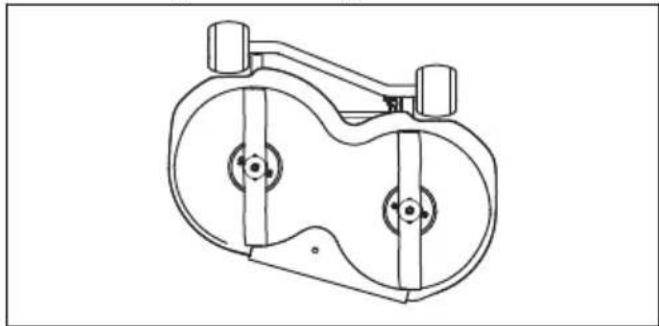

Controleren of het maaidek correct is uitgelijnd

1. Zorg ervoor dat de bandenspanning in de banden

correct is. Zie Bandendruk op pagina 93

2. Parkeer het product op een vlakke ondergrond.

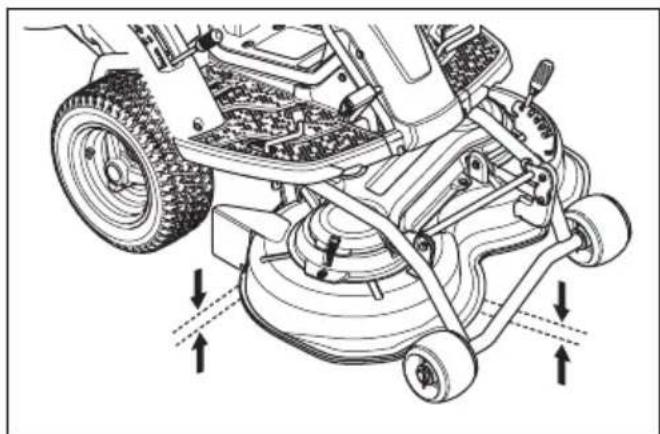

5. Meet de afstand tussen de bodem en de voorste

en achterste rand van het maaidek. Zorg dat de achterkant 4-6 mm of 1/5 inch hoger is dan de voorkant. De messen inspecteren OPGELET: Beschadigde of onjuist gebalanceerde messen kunnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat botte messen slijpen en balanceren door een erkende servicewerkplaats.

1. Verwijder het maaidek. Zie

Het maaidek verwijderen op pagina 87

of het nodig is om ze te slijpen.

3. Draai de mesbouten vast met een aanhaalmoment

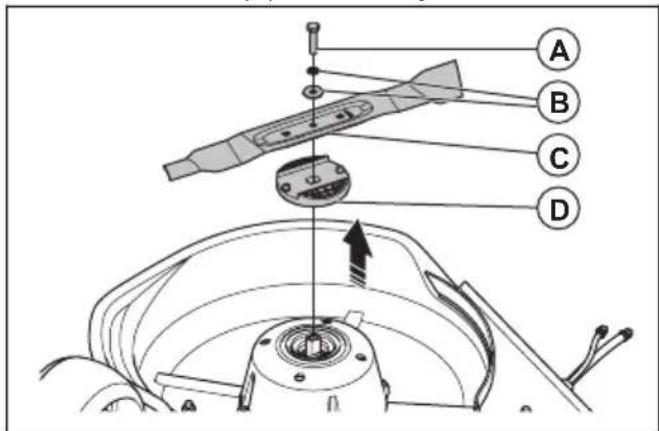

van 25 Nm. Messen vervangen

1. Verwijder het maaidek. Zie

Het maaidek verwijderen op pagina 87

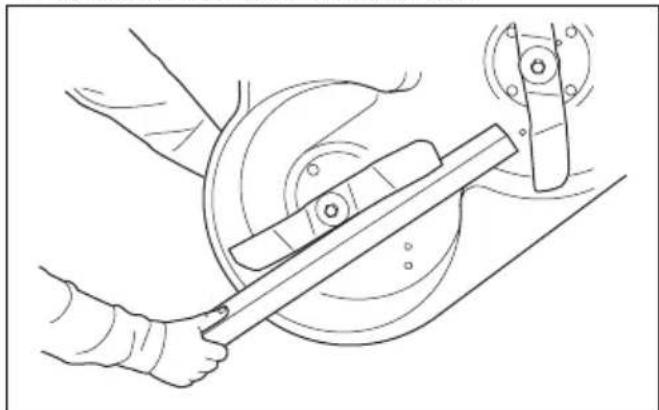

2. Zet het mes vast met een houten blok.

4. Monteer in omgekeerde volgorde van verwijderen.

Monteer het nieuwe mes met de gebogen uiteinden in de richting van het maaidek. WAARSCHUWING: Het gebruik van een onjuist type mes kan ertoe leiden dat objecten uit het maaidek geworpen worden en ernstig letsel veroorzaken. Gebruik alleen messen die worden aangegeven in Technische gegevens op pagina 100

94 1263 - 005 - 03.02.2022Probleemoplossing Schema voor storingzoeken Als u in deze bedieningshandleiding geen oplossing voor uw probleem kunt vinden, neem dan contact op met uw Husqvarna-servicewerkplaats. Probleem Oorzaak Actie Het eerste en vierde accu-led- lampje en de waarschuwingsindi- cator op het display knipperen. De accu is beschadigd. Neem contact op met een erkende service- werkplaats. Temperatuurafwijking, de accu is te koud of te heet. Laat de accu afkoelen of verplaats het pro- duct naar een locatie met de aanbevolen temperatuur voor de accu's. Zie Opslag op pagina 99

Het waarschuwingslampje op het display brandt continu rood. Er is een storing in het product gedetecteerd. Stop het product gedurende minimaal 5 se- conden en start het product opnieuw. Neem contact op met een erkende servi- cewerkplaats als het waarschuwingslampje continu rood brandt na opnieuw starten. Het waarschuwingslampje op het display knippert rood + meskop- pelingsindicator. Het maaidek is gestopt vanwege hoge belasting. Stop het product en wacht tot de motor is afgekoeld voordat u hem opnieuw start. Er is een storing gedetecteerd in de regeleenheden op het maai- dek. Neem contact op met een erkende servi- cewerkplaats als het waarschuwingslampje knippert na opnieuw starten. Waarschuwingslampje knippert snel en alle andere ledlampjes zijn UIT. De tractiemotorregeleenheid is oververhit. Schakel het product OFF en wacht tot de motorregeleenheid is afgekoeld. Het waarschuwingslampje op het display knippert rood + eerste ac- cu-ledlampje. Lege accu. Laad de accu op. Het product kan niet worden ge- start. De schakelaars voor de parkeer- rem en de stoel zijn niet inge- schakeld. Het maaidek is niet in de transportpositie of is inge- schakeld. Zie Product starten op pagina 90

Het pedaal voor vooruitrij- den/achteruitrijden is ingetrapt. Laat de pedalen los. De acculader is aangesloten op het product. Koppel de acculader los voordat u het pro- duct start. Het display is defect. Neem contact op met een erkende service- werkplaats. De schakelaar is defect. De regeleenheid van het voertuig (VCU) of de aansluitingen ervan zijn defect. 1263 - 005 - 03.02.2022 95Probleem Oorzaak Actie Het display start niet als de aan/ uit-schakelaar op "1" staat. De accu is niet opgeladen. Laad de accu op. 5 A-zekering doorgebrand. Vervang de zekering. De regeleenheid van het voertuig (VCU) of de aansluitingen ervan zijn defect. Neem contact op met een erkende service- werkplaats. De schakelaar is defect. Het bedieningspaneel is defect. Alle ledlampjes op het display knipperen langzaam synchroon rood. De regeleenheid van het voertuig (VCU) of de aansluitingen ervan zijn defect. Neem contact op met een erkende service- werkplaats. Alle ledlampjes op het display branden langer dan 3 seconden continu. Defecte interne aansluiting tus- sen de regeleenheden in het pro- duct. Neem contact op met een erkende service- werkplaats. De maaidekmotoren starten niet op. De 2 kabels naar het maaidek zijn niet correct aangesloten. Sluit het maaidek op het product aan, raad- pleeg Het maaidek bevestigen op pagina 86

Het maaidek zit vol gras. Reinig het maaidek, raadpleeg Het maaidek verwijderen op pagina 87

De accu is niet opgeladen. Laad de accu op. De vergrendeling voor het maai- dek is niet ingeschakeld of de schakelaar voor de vergrendeling is defect. Sluit het maaidek correct aan, raadpleeg Het maaidek bevestigen op pagina 86

Neem contact op met een bevoegde service- werkplaats als het probleem aanhoudt. Het maaidek staat niet in de maaistand. Zet het maaidek in de maaistand, raadpleeg Maaidek omhoog zetten en omlaag zetten op pagina 89

De maaidekmotoren zijn defect. Neem contact op met een erkende service- werkplaats. De bedieningselementen voor de maaidekmotoren zijn defect. De accu laadt niet. De acculader is niet correct aan- gesloten. Zie De accu opladen op pagina 88

De acculader is defect. Vervang de acculader. De accu is defect. Neem contact op met een erkende service- werkplaats. De accutemperatuur is hoger dan 45 °C. Laat de accu een tijdje afkoelen. De accutemperatuur is te laag. Verplaats het product naar een locatie met de aanbevolen temperatuur voor de accu's. Zie Opslag op pagina 99

96 1263 - 005 - 03.02.2022Probleem Oorzaak Actie Het product trilt. De messen zitten los. Zie De messen inspecteren op pagina 94

Eén of meer messen zijn niet goed uitgebalanceerd. Zie De messen inspecteren op pagina 94

De motor zit los. Neem contact op met een erkende service- werkplaats. Het maairesultaat is onvoldoen- de. De messen zijn bot. Zie De messen inspecteren op pagina 94

Het gras is lang of nat. Zie Een goed resultaat verkrijgen op pagina

Het maaidek staat niet parallel ten opzichte van de grond. Zie Controleren of het maaidek correct is uit- gelijnd op pagina 94

Gras verstopt het maaidek. Zie Product reinigen op pagina 92

De bandenspanning tussen de rechter- en linkerzijde is verschil- lend. Zie Bandendruk op pagina 93

Het product rijdt met te hoge snelheid. Neem contact op met een erkende service- werkplaats. Het motortoerental is te laag. Neem contact op met een erkende service- werkplaats. Signalen ledlampje display De ledlampjes op het display geven signalen af als er een storing is of als de bedrijfsvoorwaarden niet in acht worden genomen. Zie De bedrijfsvoorwaarden controleren op pagina 83

Modus Signaal Situatie Rijmodus Het ledlampje van de dodemansre- geling (4) knippert 5 keer. De gebruiker heeft de stoel ver- laten tijdens het gebruik van het product. 1263 - 005 - 03.02.2022 97Modus Signaal Situatie Stand-by-mo- dus Het ledlampje van de dodemansre- geling (4) knip- pert. De startknop is in- gedrukt terwijl er geen gebruiker op de stoel zit. De accu-ledlamp- jes (5) 1–4 knip- peren. De startknop is in- gedrukt terwijl de lader is aangeslo- ten. Het led-indicatie- lampje van de parkeerrem (1) knippert. De startknop is in- gedrukt, maar de parkeerrem is niet ingeschakeld. Het led-indicatie- lampje van de meskoppeling (2) knippert. De startknop is in- gedrukt terwijl het maaidek is neer- gelaten. De stand-by-indi- cator (3) en het waarschu- wingslampje (6) knipperen totdat de startknop is losgelaten. De startknop is in- gedrukt terwijl het pedaal voor voor- uitrijden of achter- uitrijden is inge- trapt. De parkeerrem is ingeschakeld en de stand- by-indicator (3) en het waarschu- wingslampje (6) knipperen totdat de startknop is losgelaten. Neem contact op met een erken- de servicewerk- plaats. Vervoer, opslag en verwerking Transport

• Het product is zwaar en kan letsel door verbrijzeling veroorzaken. Wees voorzichtig wanneer u het product op een voertuig of aanhangwagen laadt of eraf haalt.

• Gebruik een goedgekeurde aanhangwagen voor vervoer van het product.

• Zorg dat u de plaatselijk geldende verkeersregels kent voor het vervoeren van het product op een aanhanger of voor rijden op de openbare weg. Het product slepen

1. Zet de hefhendel voor het maaidek in de

2. Schakel de parkeerrem uit.

3. Sleep het product uitsluitend over een korte afstand

en bij lage snelheid. Het product veilig vastzetten op een aanhanger WAARSCHUWING: De parkeerrem is niet voldoende om het product tijdens transport te zekeren. Bevestig het product stevig aan de aanhangwagen. Uitrusting: 2 goedgekeurde spanbanden en 4 wigvormige wielkeggen.

1. Schakel de parkeerrem in.

2. Bevestig de spanbanden rond het frame of de

achterkant van het onderstel.

3. Zet de spanbanden vast in de richting van de

achterkant en de voorkant van de aanhangwagen om het product in lengterichting te zekeren. 98 1263 - 005 - 03.02.20224. Plaats de wielkeggen voor en achter de achterwielen. Transport van accu's

• De meegeleverde 48V-accu's voldoen aan de vereisten van de wetgeving inzake gevaarlijke goederen.

• Neem de bijzondere voorschriften in acht voor verpakking en labels voor commercieel transport door derden en expediteurs.

• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

• Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu in een nauwsluitende verpakking om beweging te voorkomen. Opslag Bereid het product voor op opslag aan het eind van het seizoen en voorafgaand aan opslag langer dan 30 dagen. WAARSCHUWING: Verwijder gras, bladeren en andere brandbare materialen van het product om het risico van brand te verkleinen. Laat het product voorafgaand aan opslag afkoelen.

• Zet de hoofdschakelaar in de stand OFF.

• Reinig het product, zie Product reinigen op pagina

. Werk lakbeschadigingen bij om corrosie te voorkomen.

• Inspecteer het product op versleten of beschadigde onderdelen en draai loszittende moeren en schroeven vast.

• Laad de accu voorafgaand aan opslag volledig op. Zorg ervoor dat de accu's voor 50% of meer geladen zijn gedurende de tijd dat het product is opgeslagen. Let op: De 48V-accu's in het product gaan in de slaapstand wanneer het product wordt opgeslagen.

• Smeer alle smeernippels, koppelingen en assen.

• Bewaar het product in een schone droge ruimte. Plaats een beschermkap op het product. Let op: Bij uw dealer is een hoes voor bescherming van uw product tijdens opslag of transport verkrijgbaar.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.

• Bewaar het product en de voeding in een droge en vorstvrije ruimte.

• Als u van plan bent het product op een later moment te gebruiken, bewaar het dan op een plaats waar de omgevingstemperatuur tussen 0 °C/32 °F en 50 °C/122 °F ligt. Als u niet van plan bent het product te gebruiken, kunt u het bewaren op een plaats waar de omgevingstemperatuur tussen -20 °C/-4 °F en 50 °C/122 °F ligt.

• Houd het product uit het zonlicht.

• Bewaar het product niet op plaatsen waar zich statische elektriciteit kan voordoen. Afvoeren van de accu en acculader Symbolen op het product of op de verpakking geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur. Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht. Afvoeren

• Chemicaliën kunnen gevaarlijk zijn en mogen niet worden in de bodem wordt geloosd. Voer gebruikte chemicaliën af naar uw servicepunt of een afvalverwerkingspunt.

• Wanneer het product is versleten, lever het dan in bij uw dealer of een geschikt recyclingbedrijf.

• Olie, oliefilters, brandstof en de accu kunnen negatieve effecten hebben op het milieu. Neem de plaatselijk geldende wet- en regelgeving voor recycling in acht.

• Gooi de accu niet bij het huishoudelijk afval.

• Lever de accu in bij een Husqvarna servicewerkplaats of bij een bedrijf dat oude accu's verwerkt. 1263 - 005 - 03.02.2022 99Technische gegevens Technische gegevens R112iC Afmetingen Lengte zonder maaidek, mm 1781 Breedte zonder maaidek, mm 800 Lengte met maaidek, mm 2119 Breedte met maaidek, mm 883 Hoogte, mm 1069 Gewicht zonder maaidek, met lege tanks, kg 161 Wielbasis, mm 800 Bandenmaat 155/50-8 Bandenspanning, achter – vóór, kPa/bar/PSI 60/0.6/8,5 Max. helling, graden ° 10 Aandrijfmotor Motortype Borstelloze gelijkstroommotor Spanning, V 48 Nominaal motorvermogen, kW 1,5 Max. motortoerental, tpm 3500 Transmissie Merk/Model PEERLESS/PGM 2200 Olie, classificatie SF-CC SAE 90 API GL-4 performance Aantal versnellingen vooruit – Aantal versnellingen achteruit – Max. snelheid vooruit, km/h 9 Max. snelheid achteruit, km/h 4 Elektrisch systeem Type 48 V, DC, negatief geaard Hoofdzekering, A 80 Zekering maaidek, A 40 Zekering laadcircuit, A 40 Zekering sleutelschakelaar, A 3 Geluidsemissies

Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L

Geluidsdrukniveau bij het oor van de gebruiker, dB(A) 80 Trillingsniveau

0,1 Maaidek Type Combi Maaibreedte, mm 850 Maaidek-motorvermogen, kW 2x0.9 Maaidek-motortoerental, tpm 3000 Maaidek-motorboosttoerental, tpm 3500 Maaihoogte, 5 standen, mm 25–70 Bladlengte, mm 425 Mes Artikelnummer 595 94 26-10 WAARSCHUWING: Het gebruik van een maaidek dat niet is goedgekeurd voor gebruik in combinatie met het product kan wegslingeren van objecten veroorzaken wat tot ernstig letsel kan leiden. Gebruik geen andere typen maaidek dan aangegeven in deze bedieningshandleiding. Goedgekeurde accu's Gebruik uitsluitend originele -accu's voor dit product. Accu EM-5240Li Artikelnummer 598 84 43-01 Type Lithium-ion Accucapaciteit, Ah 38,4 Nominale spanning, V 50,4 Gewicht, kg/lbs 17/38

Geluidsdrukniveau volgens EN ISO 5395. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).

Trillingsniveau volgens EN ISO 5395. De gerapporteerde gegevens voor het trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2 m/s

(stoel). 1263 - 005 - 03.02.2022 101Goedgekeurde acculader Acculader PS-5705 Ingangsspanning, V 220-240 Ingangsstroom, A 1,8 Frequentie, Hz 50 Vermogen, W 300 Uitgangsspanning, V 57 Uitgangsstroom, A 5,3 Service Service Laat uw product jaarlijks door een erkend servicepunt controleren om te zorgen dat het product tijdens het hoogseizoen veilig en optimaal presteert. De beste tijd voor onderhoud of revisie van het product, is het laagseizoen. Wanneer u onderdelen bestelt, vermeld dan de aanschafdatum, model, type en serienummer. Gebruik altijd originele reserveonderdelen. 102 1263 - 005 - 03.02.2022EG verklaring van overeenstemming EU-verklaring van overeenstemming Husqvarna AB, SE–561 82 Huskvarna, Zweden, tel.: [phone], verklaart hierbij dat de zitmaaier Husqvarna met serienummers van 2022 en later (het jaartal staat duidelijk op het typeplaatje vermeld, gevolgd door het serienummer), voldoet aan de vereisten van de volgende EU-richtlijnen:

• van 17 mei 2006 'met betrekking tot machines' 2006/42/EG

• van 26 februari 2014 "met betrekking tot elektromagnetische compatibiliteit" 2014/30/EU

• van 8 juni 2011 "beperking van het gebruik van bepaalde gevaarlijke stoffen" 2011/65/EU.

• van 8 mei 2000 "met betrekking tot geluidsemissies in het milieu” 2000/14/EG Voor informatie over geluidsemissies en de maaibreedte, raadpleeg Technische gegevens op pagina 100

De volgende geharmoniseerde normen zijn van toepassing:
