Producttype	Draadloze grasmaaier
Merk	Makita
Model	DLM539CT2
Sneebreedte	534 mm
Sneehoogte	20 - 100 mm (10 standen)
Verplaatsingssnelheid	2,5 - 5,0 km/h (variator)
Onbelast mes toerental	3 000 min⁻¹
Voeding	36 V DC (2 Li-ion accu's)
Compatibele accu's	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Compatibele lader	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Gebruiksduur (bij benadering)	Afhankelijk van accu en omstandigheden; gebruik twee accu's
Geluidsdrukniveau (L_pA)	85 dB(A)
Geluidsvermogensniveau (L_WA)	96 dB(A)
Trillingsemissies	2,5 m/s² of minder (onzekerheid K=1,5 m/s²)
Afmetingen (L x B x H) in gebruik	1 810 - 1 870 mm x 580 mm x 920 - 1 040 mm
Afmetingen (opbergen, zonder opvangbak)	610 mm x 580 mm x 925 mm
Nettogewicht	27,0 - 30,4 kg (afhankelijk van accu en accessoires)
Inhoud opvangbak	Ongeveer 70 L (schatting)
Belangrijkste functies	Zachte start, elektrische rem, grasniveau-indicator, centrale sneehoogteverstelling, opvouwen stuur voor opslag
Onderhoud en reiniging	Reinig onder de maaier na gebruik; gebruik een waterstraal (niet op de motor gieten); smeer lagers indien nodig
Veiligheid	Veiligheidssleutel, vergrendeling accudeksel, motorstopt bij loslaten hendel, elektrische rem, bescherming tegen overbelasting/oververhitting/volle ontlading
Onderdelen en repareerbaarheid	Rechte maaimes (191V96-5 / 191W87-2), mulchmes (191Y65-4); reparatie via erkend Makita-servicecentrum
Algemene informatie	Alleen gebruiken op gras; niet gebruiken in de regen; IPX4-bescherming

Veelgestelde vragen - DLM539CT2 MAKITA

Wat voor type accu gebruikt de Makita DLM539CT2 grasmaaier?

De grasmaaier gebruikt twee 36 V DC Li-ion accu's, compatibele modellen: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B.

Hoe stel ik de sneehoogte in?

Trek de hendel voor de sneehoogteverstelling naar buiten en verplaats deze naar de gewenste positie (1 tot 10, overeenkomend met 20 mm tot 100 mm).

Wat te doen als de grasmaaier niet start?

Controleer of beide accu's zijn geplaatst en opgeladen, of de veiligheidssleutel is ingebracht en of de hoofdschakelaar is ingeschakeld. Als het probleem aanhoudt, raadpleeg dan de probleemoplossingsgids.

Hoe onderhoud ik het mes?

Verwijder de veiligheidssleutel en accu's, kantel de grasmaaier op zijn zij, vergrendel het mes met een pin, draai de bout los met een 17 mm ringsleutel. Draag handschoenen en vervang het mes als het versleten of beschadigd is.

De grasmaaier stopt tijdens gebruik, wat te doen?

Dit kan worden veroorzaakt door overbelasting (te hoog gras), oververhitting of een lege accu. Laat afkoelen, verhoog de sneehoogte of laad de accu's op. Raadpleeg de sectie 'Beschermingssysteem'.

Wat is het gewicht van de grasmaaier?

Het nettogewicht varieert van 27,0 tot 30,4 kg, afhankelijk van de geïnstalleerde accu's en accessoires (EPTA 01/2014 norm).

Hoe leeg ik de opvangbak?

Laat de schakelaarhendel los, verwijder de veiligheidssleutel, open het achterdeksel en pak de handgreep van de opvangbak om deze te verwijderen. Maak hem leeg en plaats hem terug.

Kan ik nat gras maaien?

Het wordt afgeraden om nat gras te maaien om uitglijden te voorkomen en een zuivere snede te krijgen. Bovendien kan nat gras de opvangbak verstoppen.

Hoe berg ik de grasmaaier op?

Verwijder de accu's en de veiligheidssleutel, vouw het stuur in door de spanboutjes te draaien, en berg de grasmaaier verticaal op in een droge, koele ruimte, buiten bereik van kinderen.

Waar kan ik reserveonderdelen vinden?

Gebruik uitsluitend originele Makita-onderdelen. Neem contact op met een erkend Makita-servicecentrum voor messen, accu's, laders en andere accessoires.

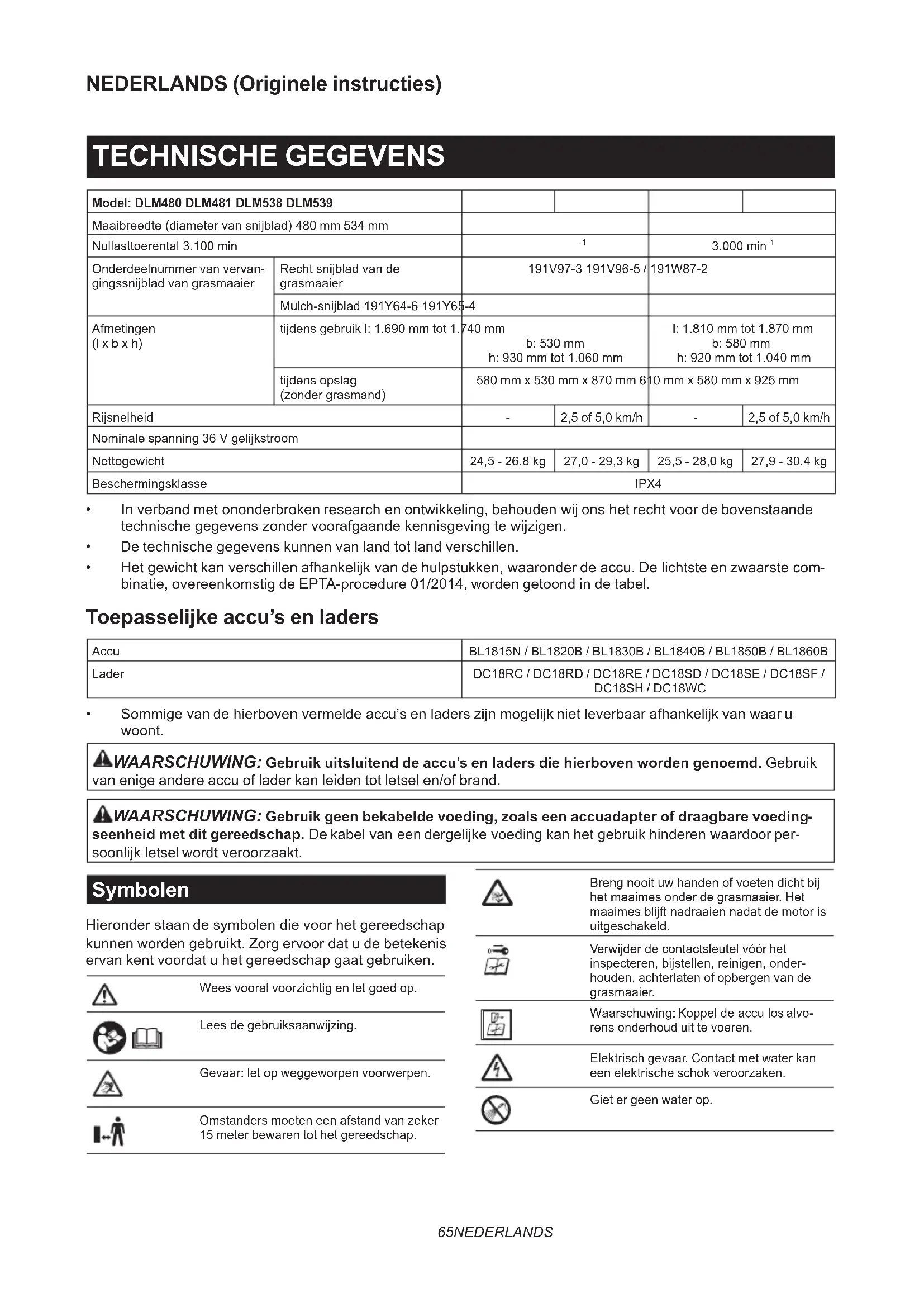

GEBRUIKSAANWIJZING DLM539CT2 MAKITA

Model: DLM480 DLM481 DLM538 DLM539
Maaibreedte (diameter van snijblad) 480 mm 534 mm
Nullasttoerental 3.100 min		-1		3.000 min-1
Onderdeelnummer van verran- gingssnijblad van grasmaier	Recht snijblad van de grasmaier	191V97-3 191V96-5 /		191W87-2
	Mulch-snijblad 191Y64-6 191Y65-4
Afmetingen (I x b x h)	tijdens gebruik l: 1.690 mm tot 1.740 mm b: 530 mm h: 930 mm tot 1.060 mm			l: 1.810 mm tot 1.870 mm b: 580 mm h: 920 mm tot 1.040 mm
	tijdens opslag (zonder grasmand)	580 mm x 530 mm x 870 mm 6		10 mm x 580 mm x 925 mm
Rijsnelheid		-	2,5 of 5,0 km/h	-	2,5 of 5,0 km/h
Nominale spanning 36 V gelijkstroom
Nettogewicht		24,5 - 26,8 kg	27,0 - 29,3 kg	25,5 - 28,0 kg	27,9 - 30,4 kg
Beschermingsklasse		IPX4

In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens können van land tot land verschillen.
- Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijkke accu's en laders

Accu	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Lader	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

Sommige van de hierboven vermelde accu's en laders zich maybeijk Niet leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik eneige andere accu of lader kan leiden tot letsel en/of brand.

WAARSCHUWING: Gebruik geen bekabelde voeding, zoals een accuadapter of draagbare voedingenheid met dit gereedschap. De kabel van een dergelijk voeding kan het gebruik hinderen waardoor personlijk letsel worden veroorzaakt.

Hieronder staan de symbolen die voor het gereedschap hunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Symbolen

	Wees vooral voorzichtig en let goed op.
	Lees de gebruiksaanwijzing.
	Gevaar: let op wegeworpen voorwerpen.
	Omstanders要去en een afstand van zeker 15 meter bewaren tot het gereedschap.

	Breng nooit uw handen of voeten zich bij het maaimes onder de grasmaaier. Het maaimes blijft nadraaien nadat de motor isuitgeschakeld.
	Verwijder de contactsleutel vór hetinspecteren, bijstellen, reinigen, onder-houden, achefterlaten of opbergen van de grasmaaier.
	Waarschuwing: Koppel de accu los alvorens onderhoud uit te voeren.
	Elektrisch gevaar. Contact met water kan een elektrische schok veroorzaken.
	Giet er geen water op.

Alleen voor EU-landen
Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kuren oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparaten en accu's Niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing waarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieuubeschemmingsvoorschriften in acht neemt.

Dit wordt op het apparaat aangegeven door het symbol van een doorgekruiste afvalcontainer.

Gegarandeerd geluidsvermogenniveau conform EU-richtlijn inzake geluidsemissie buitenhuis.

Geluidsvermogenniveau conform de Regelgeving Geluidsregeling van NSW, Australie

Gebruiksdoelseinden

De machine is bedoeld om het gazon te maaien.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN60335-2-77:

Model DLM480

Geluidsdrukniveau (L_pA) :84 dB (A)

Geluidsvermogenniveauu (L_WA) : 92 dB (A)

Onzekerheid (K): 3 dB (A)

Model DLM481

Geluidsdrukniveau (L_pA) :84 dB (A)

Geluidsvermogenniveau (L_WA) : 92 dB (A)

Onzekerheid (K): 3 dB (A)

Model DLM538

Geluidsdrukniveau (L_pA) : 85 dB (A)

Geluidsvermogenniveau (L_WA) : 96 dB (A)

Onzekerheid (K): 3 dB (A)

Model DLM539

Geluidsdrukniveau (L_pA) : 85 dB (A)

Geluidsvermogenniveau (_WA) : 96 dB (A)

Onzekerheid (K): 3 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijk den met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gezruikt voor eenbeordeling vooraf van de blootstelling.

WAARSCHUWING:Draag gehoorbescherming.
WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter beschering van de gebruiker die zich gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduurgedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN60335-2-77:

Model DLM480

Trillingsemissie (a_n) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

Model DLM481

Trillingsemissie (a_n) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

Model DLM538

Trillingsemissie (a_t) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

Model DLM539

Trillingsemissie (a_t) .. 2,5m / s^2 oflager

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ können worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter beschering van de gebruiker die zichen gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduurgedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegd als

Bijlage A bij deze gezebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u nicht alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accugrasmaier

1. Gebruik de grasmaaier nicht bij slechte weersomstandigheden, met name wanner de kans op bliksem bestaat. Dit verkleint de kans om door de bliksem getroffen te worden.
2. Inspector het gebied waar de grasmaaier gebruikt gaat worden zorgvuldig op de aanwezigheid van dieren. Dieren kuren gewond rakenijdens het gebruik van de grasmaaier.
3. Inspector het gebied waar de grasmaier gezbruiktGaat worden zorgvuldig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Weggeworpen voorwerpen konnen leiden tot persoonlijk letsel.
4. Voordat u de grasmaaier gebruikt, inspecteert u alkijd of het snijblad en de bijbehorende onderdeniet zichen verslen of beschadigd. Verslen of beschadigde onderden verhogen de kans op letsel.
5. Controller veelvuldig de grasopvanger op slijtage en beschadigingen. Een versleten of beschadigde grasopvanger kan de kans op persoonlijk letsel verhogen.
6. Houd de beschemkappen op hun plaats. De beschemkappen要去en in werkende staat zich en goed gemonteerd zich. Een beschemkap die los zit, beschadigd is of nicht goed werkt, kan persoonlijk letsel veroorzaken.
7. Zorg ervoor dat alle koellluchtinlaten vrij় van vuil. Verstopte luchtinlaten en vuil hunnen leiden tot oververhitting of de kans op brand.

8. Draagijdens gebruik van de grasmaaier algid slipvast veiligheidsschoeisel. Gebruik de grasmaaier Niet wanner u op blote voeten loopt of open sandalen draagt. Dit verkleint de kans op letsel aan uw voeten door contact met het bewegende snijblad.

9. Draagijdens gebruik van de grasmaaier.altijd een lange broek.Blootliggende huid verhoogt de kans op letsel door weggeworpen voorwerpen.

10. Gebruik de grasmaier Niet op nat grayscale. Loop gewoon en ren Niet. Dit verkleint de kans op uitgijden en vallen die kuren leiden tot persoonlijk letsel.
11. Gebruik de grasmaaier Niet op zeer steile hellingen. Dit verkleint de kans op verlies van controle, uitglieden en vallen die{kunnen leiden totpersonlijk letsel.
12. Verzeker u bij het werk den op hellingen er altijd van dat u stevig staat, werk altijd dwars op de helling, nooit hellingopwaarts of -afwaarts, en wees uiterst voorzichtig bij het veranderen van richting. Dit verkleint de kans op verlies van controle,uitglieden en vallen die kuren leiden tot personlijk letsel.
13. Wees uiterst voorzichtig wanner u de grasmaaier achechteruit LAST rijden of maar u toe trekt. Wees u.altijd bewust van uw omgeving.Dit verkleint de kans op struikelen tijdens gebruik.
14. Raak het snijblad en andere gevaarlijke bewegende delen Niet aan verwijl deze nog bewegen. Dit verkleint de kans op letsel door bewegende delen.
15. Bij het verwijderen van vastgelopen materiaal of het schoonmaken van de grasmaier verzekert u zich ervan dat alle aan-uitschakelaarsuit staan en de accu is losgekoppeld. Onverwachtsin werkig treden van de grasmaier kan leiden tot ernstig persoonlijk letsel.

BEWAAR DEZEVOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

Instructie

1. Lees de gebruiksaanwijzingen aandachtig door. Zorg dat u vertrouwd bent met de bedie-ningsorganen en het correcte gebruik van de grasmaier.

2. Laat nooit kinderen of anderen die nicht vertrouwd zijn met deze instructies de grasmaier bedieren. De toegestane leeftijd van gebruikers kan ook zijn vastgelegd in deplaatselijke wetgeving.

3. Gebruik de grasmaaier nooit met Personen, in het bijzonder kinderen, of huisdieren dicht in de buurt.
4. Onthoud dat de bediener of gebruiker aansprakelijk is voor ongelukken met letsel aan andere personen of schade aan hun eigendommen.
5. Houd toezicht op kinderen om te zorgen dat zeniet met de grasmaier gaan spelen.
6. Lichamelijke conditie - Gebruik de grasmaier Niet onder de invloed van alcohol, stimulerende of verdovende middelen, of na het innemen van medicijnen.

Voorbereidingen

1. Draag bij gebruik van de grasmaaier.altijd stevig schoeisel en een lange broek. Gebruik de grasmaaier Niet wonneer u op blote voeten loopt of open sandalen draagt.Draag geen juwelen of kleding die erg ruim valt of waarvan koordjes of bandjes los bungelen.Deze kuren door de bewegende delen gegren worden.
2. Inspector de grasmaier vór gelebruik algid visueel op beschadigde, ontbrekende of verkeerd gemonteerde beschemkappen of schilden.
3. Zorg dat er geen andere Personen in de buurt zich voordat u met maaien begint. Stop de grasmaaier wanner er iemand nadert.
4. Steek de contactsleutel pas in de grasmaier wanner die klaar voor gebruik is.
5. Draagijdens het gebruik van elektrisch gereedschap aktijd een veiligheidsbril om uw ogen te beschermen gegen letsel. De bril要去 voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/NZS 1336 in Australie en Nieuw-Zeeland. In Australie en Nieuw-Zeeland is het wettelijk verplicht om tevens een spatschemr te dragen om uw gezicht te beschermen.

Het is de verantwoordelijkheid van de werkgever omervoorte zorgen dat geschikte beschermingsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddelijkke omgeving van de werkplek.

1. Controller vór gebruik zorgvuldig de snijbladen en de bouteen van de snijbladen op barsten of andere beschadigingen. Vervang bebarsten of beschadigde snijbladen of bouteen van de snijbladen onmiddelijk.
2. Verwijder voor het maaien eerst obstakels en voorwerpen zoals stenen, ijzerdraad, glas, botten en groote takken uit uw werkgebied, om schade aan de grasmaaier en persoonlijk letsel te voorkomen.
3. Als het snijblad van de grasmaier een voorwerp raakt, kan ernstig letsel worden veroorzaakt. Controller het maaien het gras op voorwerpen die hinder of gevaar kunnen veroorzaken en verwijder ze op afdoende wijze.
4. Kijkuit voorkuilen, sporen,hobbels,stenen en andereverborgenvoorwerpen.Ongelijkmatig terrein kan leiden tot uitglieden en vallen.In lang gras kuren obstakels verborgen zitten.
5. Gebruik persoonlijke-veiligheidsmiddelen.Draag altijd oogbescherming. Veiligheidsmiddelen, zoals stofmaskers, slipvaste veiligheidsschoenen, veiligheidshelm en gehoor-bescherming, gebruikt in toepasselijkke situatuies, dragen bij tot vermindering van persoonlijk letsel.

Bediening

1. Reik Niet te ver. Zorg.altijd voor een goede balans.Zorg altijd dat u stevig staat op hellingen. Loop gewoon en ren Niet.

2. Schakel de grasmaaieruit, verwijder de contactsleutel, en verzeker u ervan dat alle bewegende delen volledig tot stilstand zich gekomen:

3. wanner u de grasmaier achterlaat;

4. voor het opheffen van een blokkering of het vrijmaken van het uitwerpkanaal;
5. voor het controlleren, reinigen of werken aan de grasmaaier;
6. na het raken van een vreemd voorwerp.
   Inspecteer de grasmaier op beschadigingen en voer reparatiewerkzaamheden uit alvorens de grasmaier opnieuw te starten en te bedieren,

7. als de grasmaaier op ongebruikelijke manier begint te trillen.

8. Gebruik de grasmaier in geen geval wanner de beveiligingskappen of schermen defect zichn, of wanner beveiligingsdelen zoals de keerschotten en/of grasmand afwezig zichn.

9. Vermijd het gebruik van de grasmaaier onder slechte weersomstandigheden, met name wanner de kans op blikksem bestaat.
10. Draagijdens het gebruik van de grasmaier altijd oogbescherming en stevige schoenen.
11. Gebruik de grasmaier alleen bij daglicht of helder kunstlicht.
12. Schakel de grasmaaier zorgvuldig in volgens de voorschriften, met uw voeten op veilige afstand van de snijblad(en).
13. Wees voorzichtig uw handen en voeten Niet te verwonden aan het snijblad.

14. Zorg er.altijd voordat de ventilatieopengingen vrijzoijn van vuil.

15. Maai alg horizontal langs een glooing, nooit omhoog en omlaag. Wees uiterst voorzichtig wonneer u op een hellend vlak van richting verandert. Probeer niet om te maaien op al te steile hellingen.

16. Wees uiterst voorzichtig wanner u de grasmaaier achechteruitaat rijden of的那一u toe trekt.
17. Stop de snijblad(en) wonneur u de grasmaaier要去 kantelen om hem te verplaatsen over een ander oppervlak dan gras, en ook wonneur u de grasmaaier vervoert van ofaar het te maaien terrein.
18. Kantel de grasmaier nicht wanneer u de motor inschakelt, behalve wanneer hetoodzakelijk is de grasmaieriets te kantelen om de motor te starten. In dat geval kantelt u hem nicht verder dan striktoodzakelijk en tilt u alleen het van u afgerichte deel iets omhoog.Zorg er altijd voor dat u beiden handen op de bedieiningspositie houdt voordat u de grasmaier weeop de grond laat zakken.
19. Plaats nooit uw handen of voeten onder of vlak bij de draaiende onderdelen. Blijf steedsuit de buurt van de uitwerpopening.
20. Vervoer de grasmaier Niet verwijl de grasmaier is ingeschakeld.
21. Gebruik de grasmaier nicht wanner het gras nat is.
22. Houd de handgreep.altijd stevig vast.
23. Raak het snijblad of andere scherpe randen Niet aan bij het optillen of dragen van de grasmaier.
24. Houd uw handen en voeten uit de buurt van het draaiende snijblad. Let op - Het snijblad blijft nadraien nadat de grasmaaier isuitgeschakeld.
25. Stop onmiddelijk met het gebruik wanner u iets vreemds opmerkt. Schakel de grasmaaieruit en verwijder de contactsleutel. Inspecteer verrolgens de grasmaaier.
26. Als de grasmaaier is uitgerust met een maaihoogte-instelling, mag u nooit de maaihoogte veranderen terwijl de grasmaaier draait.
27. Laat de schakelhendel los en wacht tot het snijblad gestopt is voordat u een tuinpad, trottoir, oprijlaan, straat of weg oversteekt, of enig terrein waar grind ligt. Verwijder de contactseutel ook wanner u de grasmaaier evenchterlaat, wanner u een eindje verder iets moet oprapen, of als u om enige andere reden afgeleid bent van waar u mee bezig was.

28. Als de grasmaier een vreemd voorwerp raakt, gaat u als volgt te werk:

29. Stop de grasmaier, LAST DE SCHAKELHENDEL los en wacht tot het snijblad helemaal tot stilstand is gekomen.

30. Verwijder de contactsleutel en de accu.
31. Controller de grasmaier zorgvuldig op beschadigingen.

32. Vervang het snijblad als het op enige wijze beschadigd is. Repareer alle beschadigingen voordat u de grasmaaier opnieuw start en in gebruik neemt.

33. Start de grasmaaier nicht verwijl urecht voor de uitwerpopening staat.

34. Als de grasmaier abnormaal gaat trillen of schudden (onmiddelijk controleren)

-inspecteer op schade;
- verwang of repareer alle beschadigde delen;
- controller op loszittende delen en zeit die goed vast.

1. Richt het uitgeworpen materiaal nooit op iemand. Voorkom dat materiaal worden uitgeworpen gegen een muur of obstakel. Het materiaal kan terugkaatsen maar de gebruiker. Zet het snijblad stil wanner u een verharde ondergrund oversteekt.

2. Trek de grasmaaier Niet waar achteren behalve indien absolutnoodzakelijk. Wanner u Niet anders kan dan de grasmaaierchteruit te bewe gen vanaf een afrastering of andere, soortgelijke obstructie, kijkt u omlaag en waar ache ter de grasmaaier voor en tijdens het achechteruit bewegen.

3. Schakel de motor uit en wacht tot het snijblad volledig tot stilstand is gekomen, voordat u de grasvanger verwijdert. Denk eraan dat het snijblad blijft nalopen nadat de grasmaier isuitgeschakeld.
4. Als u het gereedschap op een modderige ondergrond, natte helling of gladde plaats gebruikt, let u erop dat u stevig staat.
5. Dompel het gereedschap nicht onder in een waterplas.
6. Let bij het gebruik van het gereedschap op leidingen en kabels.

Onderhoud en opslag

1. Vervang alle versleten of beschadigde onderdelen, voor uw veriligheid. Gebruik uitsluitend originele verrangingsonderdelen en accessoires.
2. Inspector en onderhoud de grasmaier regelmatig.
3. Indien nicht in gebruk, bewaart u de grasmaier buiten bereik van kinderen.
4. Zorg dat alle moeren, bouteen en schroeven stevig+zijn aangedraaid, om het gereedschap veilig te kunnen gebruiken.
5. Controller veelvuldig de grasmand op slijtage en beschadigingen. Voor de opslag, verzekert u uzelf ervan dat de grasmand leeg is. Vervang een versleten grasmanduitveiligheidsoverwegingen altijd door een origineel, nieuw verwangingsonderdeel.
6. Gebruikuitsluitend de in deze handleiding door de fabrikant voorgeschreve snijbladen.
7. Wees uiterst voorzichtig tijdens het bijstellen van de grasmaaier om te voorkomen dat uw vingers bekneld rakenussen het draaiende snijblad en de vaste delen van de grasmaaier.
8. Controller veelvuldig of de snijbladbevestigingsbout stevig vast zit.
9. Laat de grasmaier algid eerst afkoelen voor dat u hem opbergt.
10. Onthoud goed bij onderhoud aan de snijbladen dat ook als de stroom isuitgeschakeld, de snijbladen nog wel konnen bewegen.

11. Haal de verilgheidsvoorzieningen nicht uit elkaar en knoei er Niet aan. Controller regelmatig of ze correct werken. Doe nooitients dat de beoogde werkung van een verilgheidsvoorziening hindert of de bescherming die een verilgheidsvoorziening biedt vermindert.

12. Laat het gereedschap nicht onbeheerd buiten in de regen staan.

13. Wanner u de machine opbergt, vermijdt u direct zonlicht en regen, en bergt u het op een plaats op die Niet heet of vochtig worden.

Gebruik en verzorging van gereedschap dat op een accu werkst

1. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gezebrukt met een ander type accu.
2. Gebruik elektrisch gereedschap uitsluitend met de waar voor bestemde accu. Gebruik van andere accu's kan gevaar voor letsel of brandgevaar opleveren.
3. Als de accu Niet worden gebruikt, houdt u dezeuit de buurt van metalen voorwerpen, zoalspaperclips, muntgeld, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een kortsluiting kannenveroorzaken tussendecuccolen.Kortsluiting tussen deaccupolen kanleiden tot brandwonden ofbrand.
4. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking! Als u er per ongeluk mee in aanraking komt, spoelt u het er met water af. Als de vloeistof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.
5. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.
6. Stel een accu of gereedschap nicht bloat aan vuur of buitensporige temperaturesn. Bootstelling aan vuur of temperaturen hoger dan 130^ hunnen een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad de accu of het gereedschap Niet op buiten het temperatuurbereik opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en de kans op brand vergroten.

1. Werp de accu's) Niet in een vuur. De accu kan exploderen. Raadpleeg de lokale regelgeving voor möglichke speciale verwerkingsvereisten.
2. Open of verrorm de accu's) Niet. Het elektrolyt is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zich bij inslikken.
3. Laad de accu Niet op in de regen of op een natte plaats.
4. Laad de accu Niet buitenshuis op.
5. Raak de lader, inclusief de stekker en de contacten van de lader, Niet met natte handen aan.
6. Vervang de accu Niet in de regen.

7. Laat de aansluitpunten van de accu Niet nat worden met een vloeistof, zoals water, en dompel de accu Niet onder. Laat de accu Niet in de regen liggen en laad of berg de accu Niet op een vochtige of natte plaats op. Als de aansluitpunten nat worden of vloeistof binnendringt in de accu, kan kortsluiting ontstaan in de accu en bestaat de kans op oververhitting, brand of explosie.

8. Nadat de accu vanaf het gereedschap of de acculader is verwijderd, vergeet u Niet het accudeksen op de accu te bevestigen en deze op een droge plaats op te bergen.

9. Vervang de accu nicht met deutsche handen.
10. Vermijd gevaarlijke omgevingen. Gebruik de machine Niet op vochtige of natteplaatsen en stel hem Niet bloot aan regen. Als water binnendringt in de machine, worden de kans op een elektrische schok groter.
11. Als de accu nat worden,That u het water eruit lopen en veegt u hem af met een droge doek. Laat de accu volledig drogen op een droge plaats voordat u hem gekruikt.

Reparatie

1. Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke verrangingsonderden. Zo bent u ervan verzekerd dat de verilgheid van het elektrisch gereedschap behouden blijft.
2. Repareer nooit een beschadigde accu. Het repareren van een accu mag uitsluitend worden uitgevoerd door de fabrikant of een erkend servicecentrum.

BEWAAR DEZEVOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstrumentes voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoord de accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaar.
(3) Stel de accu Niet bloot aan water of regen.

Kortsluiting van de accu kanoorzaak zichnan een groote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.
2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooi er Niet mee en stoot hem Niet gegen een hard voorwerp. Dergelijkke handelingen können leiden tot brand, buitensporigeitte of een explosie.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijkde door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artikel dat worden getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichst strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu要去zadanig worden verpakt dat deze Niet kan bewegen in de verpakking.

1. Wanner u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.
2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
3. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden können worden veroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
5. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunnen zich om brandwonden teveroorzaken.
6. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of personlijk letsel kunnen ontstaan.
7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

18. Houd de accu uit de buurt van kinderen. BEWAAR DEZE INSTRUCTIES.

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuur:tussen 10^ en 40^ . Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

MONTAGE

WAARSCHUWING: Zorg er.altijd voor dat de contactsleutel en de accu+zijn verwijderd, alvorens u enig werk aan de grasmaaierGaatuitvoeren. Als u de contactsleutel en de accu Niet verwijdert, kan dat leiden tot ernstig persoonlijk letsel als de grasmaaier plotseling zou starten.
WAARSCHUUNG: Start nooit de grasmaaier voordat het geheel waar behoren is gemonteerd. Het apparaat in een gedeeltelijk gemonteerde toestand bedieren, kan na per ongeluk inschakelen leiden tot ernstig persoonlijk letsel.

De handgreep aanbrengen

KENNISGEVING: Bij het aanbrengen van de handgrepen, let u erop dat het snoer Nietbekneld raakt tussen de handgrepen. Als de kabel beschadigd is, werkt möglichk de schakelaar van de grasmaaier Niet.

1. Lijn de opening in de onderste handgreepuit met de opening in de bovenste handgreep en steek vervolgens de bout vanaf de buitenkant erdoor, en draai daarna de vingermoer vanaf de binnenkant vast.Voerdezelfde procedureuit aan de andere kant.

Voor DLM481/DLM539

Fig.1: 1. Bout 2. Vingermoer 3. Onderste handgreep 4. Bovenste handgreep

Voor DLM480/DLM538

▶ Fig.2: 1. Bout 2. Vingermoer 3. Onderste handgreep 4. Bovenste handgreep
2. Trek aan de knop op de onderste handgreep en draai verrolgens de knop 90^ om de vergrendelpen te ontgrendelen.Voerdezelfde procedureuit aan de andere kant.Zet de handgreep omhoog en draai daarna de knop aan beiden zijkanten 90^ .Verzeker u ervan dat de knoppen stevig op hun plaats zitten.
Fig.3: 1.Knop

OPMERKING: Door de handgreep te ondersteunen is het gemakkelijker om de vergrendelpen te ontgren-delen wonneer u aan de knop trekt.

Het mulch-inzetakstuk verwijderen

1. Open de achechterklep.
   Fig.4: 1.Achterklep
2. Trek het mulch-inzetakstuk een stukje omhoog en verwijder het.
   Fig.5: 1. Mulch-inzetstuk

De grasmand in elkaar zetten

1. Til de bovenste clip van de grasmand op.
   Fig.6: 1. Bovenste clip
2. Steek het frame zo ver möglichk in de grasmand terwijl u het handvat van het frame vasthoudt.
   Fig.7: 1. Handvat

KENNISGEVING: Steek het handvat Niet in de grasmand. Zorg ervoor dat het frame langs de stiknaad van de grasmand loopt.

1. Verzeker u ervan dat de hoeken van de grasmand strak om het frame zitten.

Fig.8
4. Open de bovenste clip en bevestig hem aan het frame.
Fig.9
5. Bevestig alle andere clips, zoals aangegeven in de afbeelding. Verzeker u ervan dat alle clips stevig zich bevestigd aan het frame.
Fig.10: 1. Clip

De grasmand aanbrengen en verwijderen

Om de grasmand aan te brengen, volgt u de onderstaande stappen.

1. Open de achechterklep.
   Fig.11: 1.Achterklep
2. Pak het handvat van de grasmand vast en haak verzolgens de grasmand aan de stang van het maaidek, zoals aangegeven in de afbeelding.
   Fig.12: 1. Grasmand 2. Handvat 3. Stang

Om de grasmand te verwijderen, opent u de achechterklep en verwijdert uervovlgens de grasmand door het handvat vast te pakken.

Het mulch-inzetstuk aanbrengen

1. Open de achechterklep en verwijder de grasmand.
   Fig.13: 1.Achterklep 2.Grasmand
2. Bevestig het mulch-inzetstuk door het zo ver möglichk erin te duwen zodat de uitstekende nokken op het mulch-inzetstuk passen in de gaten in de machine.
   Fig.14: 1. Mulch-inzetstuk 2. Uitstekende nok

BESCHRIJVING VAN DE FUNCTIONS

De accu aanbrengen en verwijderen

ALETOP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het apparaat en de accu stevig vastijdens het aanbrengen of verwijderen van de accu. Als u het apparaat en de accu Niet stevig vasthoudt,+kennen deze uit uw handen glippen waardoor het apparaat of de accu kan worden beschadigd of persoonlijk letsel kan worden voroorzaakt.
ALET OP: Zorg dat u voor gebruik het accu-deksel stevig afsluit. Anders zou er modder, vuil en water in kuren komen en het gereedschap of de accu kuren beschaden.
ALET OP: Schuif de accu.altijd volledig maar binnen totdat het rode deel Niet meer zichtaar is. Als u dit Niet doet, kan de accu per ongeluk uit het apparaat vallen en letsel veroorzaken bij u of anderen in uw omgeving.
ALETOP:Druk de accu er nicht met kracht in. Als de accu er Niet soepel in schuift, houdt u die waarschijnlijk in de verkeerde stand.
ALET OP: Houd het accudeksel stevig vast tijdens het aanbrengen of verwijderen van de accu.

OPMERKING: Het apparaat werkst Niet met slechts een accu.

De accu aanbrengen:

1. Trek de vergrendelhendel omhoog en opener daarna het accudeksel.
   Fig.15: 1.Accudeksel 2.Vergrendelhendel
2. Lijn de lip op de accu uit met de gleuf in het apparaat en schuif daarna de accu erin tot deze met een klikgeluid op+zijnplaats worden vergrendeld.
   Fig.16: 1.Accu
3. Steek de contactsleutel in op deplaats die in de afbeelding is aangegeven, zover de sleutel gaat.
   Fig.17: 1. Contactsleutel
4. Sluit het accudeksel en duw erop totdat hij worden vergrendeld met de borghendel.

De accu verwijdersen:

1. Trek de vergrendelhendel omhoog en open het accudeksel.
2. Trek de accu uit het apparaat verwijl u de knop aan de voorkant van de accu verschuift.
3. Trek de contactsleutel eruit.
4. Sluit het accudeksenel.

Beveiligingsystem voor apparaat/ accu

Het apparaat is uitgerust met een beveiligingsystem voor apparaat/accu. Dit system schakelt automatisch de voeding maar de motor uit om de levensduur van het apparaat en de accu te verlengen. Het apparaat kan tijdens het gebruik automatisch stoppen als het apparaat of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiling

Als de accu worden gebruikt op een manier waardoor een abnormaal hove stroom worden getrokken, stopt het apparaat automatisch en knippert het bedrijfslampje groen. Wanneer dat gebeurt, schakelt u het apparaat uit en stopt u de toepassing die ertoe leidde dat het apparaat overbelast raakte. Schakel verwolgens het apparaat in om het weer te starten.

Oververhittingsbeveiliging

Wanner het apparaat of de accu oververhit is, stopt het apparaat automatisch en gaat het bedrijfslampje rood branden. In dat gevalaar u het apparaat en de accu afkoelen, voordat u het apparaat opnieuw inschakelt.

Als de acculading onvoldoende is, stopt het apparaat automatisch en knippert het bedrijfslampje rood. Verwijder in dat geval de accu vanaf het apparaat en laad de accu's op of verrang de accu's door volledig opgeladen accu's.

Beveiligingen gegen andere oorzaken

Het beveiligingsystem is ook ontworpen voor andere oorzaken die de machine kutnen beschadigen, en zorgt ervoor dat de machine automatisch stoot. Voer alle volgende stappen uit om de oorzaken op te heffen, wonneer de machine tijdelijk is onderbroken ofijdens het gebruik is gestopt.

1. Schakel de machine uit en schakel hem daarna wee in om hem opniew te starten.
2. Laad de accu'(s) op of cervang hem/ze door (een) opgeladen accu'(s).
3. Laat de machine en accu(s) afkoelen.

Als geen verbetering opttreedt nadat het beveiligingsystem is geset, neemt u contact op met uw lokale Makita-servicecentrum.

KENNISGEVING: Als het gereedschap stopt als gevolg van een oorzaak die nicht hierboven wordt beschreven, raadpleegt u het hoofdstuk Problemen oplossen.

De resterende acculading controleren

Fig.18: 1.Accu-indicatorlampje

Als de resterende acculading laag worden, knippert het accu-indicatorlampje aan de kant van de betreffende accu. Bij verder gebruik stopt de machine en brandt het accu-indicatorlampje. Laad in dat geval de accu op.

De resterende acculading controlleren

Alleen voor accu's met indicatorlampjes

Fig.19: 1. Indicatorlampjes 2. Testknop

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes Resterende			accumulating
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanner het accubeveiligingsssystem in werkig is getreden.

Hoofdschakelaar

WAARSCHUWING: Zet alsijd de hoofdschakelaaruit indien nicht in gebruik.

Fig.20: 1. Bedrijslampje 2. Hoofdschakelaar

Om het gereedschap in te schakelen, drukt u op de hoofdschakelaar. Het bedrijslampje brandt groen. Om het gereedschapuit te schakelen, drukt u nogmaals op de hoofdschakelaar.

OPMERKING: Als het bedrijfslampje rood brandt, of rood of groen knippert, raadpleegt u de instructies voor het apparaat-/accubeveiligingsystem.

OPMERKING: Dit gereedschap maakt gebruik van de automatische uitschakelfunctie. Om onbedoeld starten te voorkomen worden de hoofdschakelaar automatisch uitgeschakeld wonneer de schakelhendelen de aandrijfhendel (indien aanwezig) nicht worden ingeknepen binnen een bepaalde tjidsduur nadat de hoofdschakelaar is ingeschakeld.

De trekkerschakelaar gebruiken

WAARSCHUWING: Alvorens u de accu aanbrengt, contrôleert u eerst of de schakelhendel goed werkt en bij loslaten automatisch waar de oorspronkelijke stand terugkeert. Bediening van het apparaat met een schakelaar die nicht goed werkt kan leiden tot ongecontroleerde bewegingen, met kans op ernstig lichamelijk letsel.

OPMERKING: De grasmaaier start nicht zonder dat u de schakelknop indrukt, ook al trekt u de schakelhendel in.

OPMERKING: De grasmaaier start möglichn nicht vanwege overbelasting wonneer u lang of dicht gras in een keer probeert te maaien. Stel in dat geval de maaihoogte hoger in.

Deze grasmaier is voorzien van een contactsleutel en een handgreepschakelaar. Als er iota's nicht in orde is met de contactsleutel of de schakelaar, stopt u onmiddelijk het gebruik en-Laat u ze controleren bij uw dichtstbij-zijnde erkende Makita-servicecentrum.

Voor DLM481/DLM539

1. Breng de accu's aan. Plaats de contactsleutel en sluit daarna het accudeksel.
2. Druk op de hoofdschakelaar.
3. Trek de schakelhendel maar u toe terwijl u de schakelknop ingedrukt houdt. Laat de schakelknop los zodra de motor begint te draaien.

Fig.21: 1. Schakelknop 2. Schakelhendel

1. Terwijl u de schakelhendel vasthoudt, duwt u de aandrijfhendel maar voren en houdt u deze vast om de darüberwielen aan te vrijen.
   Fig.22: 1.Aandrijfhendel

OPMERKING: U(Int)knt de acharwienen aanrijven door de aandrijfhendel naar voren te duwen en deze vast te houden zonder de schakelhendel naar u toe te trekken.

1. Laat de aandrijfhendel en de schakelhendel los om het apparaat te stoppen.

Voor DLM480/DLM538

1. Breng de accu's aan. Plaats de contactsleutel en sluit daarna het accudeksel.
2. Druk op de hoofdschakelaar.
3. Trek de schakelhendel maar u toe terwijl u de schakelknop ingedrukt houdt. Laat de schakelknop los zodra de motor begint te draaien.

Fig.23: 1. Schakelknop 2. Schakelhendel

1. Laat de schakelhendel los om de motor te stoppen.

De maaihoogte instellen

WAARSCHUWING: Plaats bij het instellen van de maaihoogte nooit uw hand of voet onder de grasmaierbehuizing.
WAARSCHUWING: Controller vór het gebruik zorgvuldig of de hendel juist in de gleuf valt.

De maaihoogte is instelbaar binnen een bereik van 20 mm tot 100 mm.

Verwijder de contactsleutel en trek cervolgens de maaihoogte-instelhendel tot buiten het maidek en verplaats deze maar de gewenste maaihoogte.

▶ Fig.24: 1. Maahoogte-instelhendel

De onderstaande tabel toont het verbandussen het cijfer op het maaidek en de maaihoogte bij benadering.

Cijfer Maaihoogte
1 20 mm
2 26 mm
3 32 mm
4 40 mm
5 49 mm
6 59 mm
7 70 mm
8 81 mm
9 92 mm
10 100 mm

Houd de onderste handgreep met een hand vast en verplaats cervolgens de maaihoogte-instelhendel met de andere hand.

▶ Fig.25: 1. Maaihoogte-instelhendel 2. Onderste handgreep

OPMERKING: De waarden voor de maaihoogte mogen slechts als richtlij worden gebruikt. Afhankelijk van de toestand van het gazon en de ondergrond, kan de daadwerkelijk gazonhoogte iets afwijken van de ingestelde hoogte.

OPMERKING: Met een maaiproef in een min- der opvallende plaats=kunt u door uitproberen de gewenste hoogte vinden.

Grasniveau-indicator

De grasniveau-indicator geeft de hoeveelheid gemaaid gras aan. Zolang de grasmand nog Niet vol is, zal de indicator blijven zweven verwijl de snijbladen draaien.

Fig.26: 1. Grasniveau-indicator

Wanner de grasmand bijna vol is, zal de indicator nicht更是 tweeven verwil de snijbladen draaien. In dat geval stoot u onmiddelijk het gebruik en leegt u de grasmand.

Fig.27: 1. Grasniveau-indicator

OPMERKING: Deze indicator is slechts een grove richtlijn. Afhankelijk van de toestand binnenin de grasmand,werkt deze indicator Niet altiijd goed.

De hoogte van de handgreep afstellen

De hoogte van de handgreep kan worden afgesteld op twee hoogten.

1. Houd de onderste handgreep vast, trek aan de knop op de onderste handgreep en draai verzolgens de knop 90^ om de vergrendelpen te ontgrendelen. Voer bezelfde procedureuit aan de andere kant.

▶ Fig.28: 1. Onderste handgreep 2. Knop

OPMERKING: Door de handgreep te ondersteunen is het gemakkelijker om de vergrendelpen te ontgren-delen wonneer u aan de knop trekt.

1. Stel de hoogte van de handgreep af en draai daarna de knop aan beiden zijkanten 90^ . Verzeker uervaan dat de knappen stevig op hunplaats zitten.

Fig.29: 1. Knop

De rijsnelheid afstellen

Voor DLM481/DLM539

Fig.30: 1. Snelheidshendel

De rijnselheid kan worden ingesteld met behulp van de能力和 hendel. Om de能力和 te verlagen, trekt u de hendel maar u toe, en om de能力和 te verhogen kantelt u de hendel� voren.

Het mulch-inzetstuk gebruiken

Het mulch-inzetstuk maakt het möglichk om het maaisel\ aar de grond terug te voeren zonder het maaisel op\ te vangen in de grasmand. Wanner u het apparaat\ met het mulch-inzetstuk gebruikt, moet u de grasmand\ verwijderen.

KENNISGEVING: Wanner u de machine met het mulch-inzetstuk gekruikt, verzekert u zich ervan dat de totale lenghte van het gras na het maaien 30mm ofeer is, en de maailengte 15 mm of minder is.

Fig.31: (1) 30~mm ofeer (2) 15~mm of minder

De hinteruitworp gebruiken

Met behulp van dechteruitworp Aunt u het maaisel aan de achterkant van de machine op de grond te werpen zonder het maaisel op te vangen in de grasmand.

Wanner u het apparaat met dechteruitworp gebruikt, moet u de grasmand en het mulch-inzetakstuk verwijderen en de achterklep sluiten.

Elektronische functies

Het gereedschap is uitgerust met elektronische aansturing voor een gemakkelijk bediening.

• Zachtestart bij aandrijving

De functie zachte-start minimiseert de start-schok en LAST het gereedschap geleidelijk starten.

• Elektrische rem

Dit apparaat is voorzien van een elektrische rem. Als het apparaat constant Niet in staat is de snijbladen van de grasmaier nsel stil te zieten nadat de schakelhendel is losgelaten,That u het apparaat onderhoden door een erkend Makita-servicecentrum.

BEDIENING

Maaien

WAARSCHUWING: Voor het maaien verwijdert u alle takken en stenen van het te maaien terrein. Bovendien kutu beter ook van tevoren alle onkruid ut het te maaien grasveld wieden.
WAARSCHUWING: Draag bij het maaien algid een beschemende bril of een veiligheidsbril met volledig gesloten zijkantbescherming.

ALET OP: Als het maaisel of een vreemd voorworp zich ophoopt binnenin het maaidek, moet u eerst de contactsleutel en accu verwijdersen, en handschoenen aantrekken voordat u het maaisel of vreeimde voorwerp verwijdert.

KENNISGEVING: Gebruik deze machine alleen voor het maaien van een gazon. Maai geen onkruid met deze machine.

Fig.32

Houd bij het maaien de handgreep met beiden handen stevig vast. De richtlijn voor de maaisnelheid is ongeveer 7 tot 14 meter per 10 seconden.

Fig.33

OPMERKING: Als na het maaien van lang of dicht-begroeid gras ongelijkheid in de graslengte of een slechte afwerking worden geconstasteerd, of als u tijdens het maaien merkt dat het motortoerental daalt, verlaagt u het motortoerental tot minder dan is aanbevolen in deze handleiding, of stelt u de maaihoogte hoger in.

De middelijnen van de voorwieten können worden gebruikt als richtlijn voor de maaibreedte. Gebruik de middelijnen als richtlijn bij het maaien in banen. Overlap elke baan met de helft of een derde van de breedte van de vorige baan om het gazon gelijkmatig te maaien.
▶ Fig.34: 1. Maaibreedte 2. Overlapping 3. Middenlijn

Verander de maairichting bij elke baan om te voorkomen dat het graspatroon in een richting worden gevormd.

Fig.35

Controleer regelmatig het gemaaide gras in de grasmand. Leeg de grasmand voordat deze vol raakt. Voorleke periodieke inspectie dient u de grasmaaier uit te schakelen en daarna de contactsleutel en de accu te verwijderen.

KENNISGEVING: Als u de grasmaier gebruikt met een volle grasmand kan het snijblad Niet soepel draaien, hetgeen de motor overmatig belast, waardoor de kans op defecten toeneemt.

Een lang gazon maaien

Probeer Niet om een lang gazon in een keer kort te maaien. Maai in planta waarvan het gazon in Meerdere maaibeurten kort. Laat een dag of tweeussen de maaibeurten, tot het gazon gelijkmatig kort is.

Fig.36

OPMERKING: Als u een lang gazon in een keer kort maait, kan het gras dood gaan. Tevens kan de binnenkant van het maiadek verstopt raken door het gemaaide gras.

OPMERKING: Als na het maaien ongelijkheid in de graslente of een slechte afwerking wordt geconsta teerd, of als u tijdens het maaien merkt dat het motortoerental daalt, verlaagt u het mortoroerental of stelt u de maaihoogte hoger in.

De grasmand legen

WAARSCHUWING: Om ongelukken te voorkomen, controleert u regelmatig de grasmand op schade of verzwakking door slijtage. Vervang zo nodig de grasmand.

1. Laat de schakelhendel en de aandrijfhendel los (voor DLM481/DLM539), ofaat de schakelhendel los (voor DLM480/DLM538).
2. Verwijder de contactsleutel.
3. Open de achechterklep en verwijder de grasmand door het handvat vast te pakken.

Fig.37: 1. Achterklep 2. Handvat 3. Grasmand

1. Leeg de grasmand.

ONDERHOUD

WAARSCHUWING: Zorg alsijd dat de contactseutel en de accu uit de grasmaier zich verwijderd voordat u de grasmaier opbergt of draagt, of voordat u inspectie of onderhoud gaat verrichten.
WAARSCHUWING: Verwijder algtde contactseutel wonneer de grasmaaier Niet in gebruik is.Bewaar de contactseutel op een veilige plaats, buiten bereik van kinderen.
WAARSCHUWING: Draag handschoenen bij het verrichten van inspectie of onderhoud.
WAARSCHUWING: Draag bij het verrachten van inspectie of onderhoud.altijd een beschermende bril of een veiligheidsbril met zijkappen.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-ervangingsonderdelen.

Onderhoud

1. Verwijder de contactsleutel en accu's en sluit daarna het accudeksel.
2. Leg de grasmaaier op+zijn zijkant. Reinig het maaisel dat zich heeft opgehoopt op de onderkant van het maaidek.
3. Giet water op de onderkant van het gereedschap waaraan het snijblad is bevestigd.

KENNISGEVING: Was het gereedschap nicht met water onder hoge druk.

1. Controller of alle moeren, bouten, schroeven enz. stevig vast zitten.
2. Inspector de bewegende onderdelen op schade, defecten en slijtage. Beschadigde of ontbrekende onderdelen要去en worden gerepareerd of verrangen.
3. Berg de grasmaaier op een veilige plaats op bui- ten bereik van kinderen.

Voor DLM481/DLM539

KENNISGEVING: Giet geen water op het gedeelte aangegeven in de afbeelding. Als u water giet op de motoreenheid kan een storing in het apparaat worden veroorzaakt.

▶ Fig.38: 1. Gebied waar geen water op mag worden gegoten

Voor DLM481/DLM539

KENNISGEVING: Giet geen water op de machine verwijl de machine rechtop staat, zoals aangegeven in de afbeeling. Als de machinerechtop staat, kan het water in de motor stromen een storing in de machine veroorzaken.

Fig.39

De grasmaier dragen

ALET OP: Voordat u de grasmaier draagt, verzekert u zich ervan dat de accu en contactsleutel zich verwijderd.

Wanner u de grasmaaier draagt, houdt u het achechterhandvat en de onderste draaggreep aan de voorkant van de machine met twee Personen vast, zoals aangegeven in de afbeelding.

Fig.40: 1. Onderste draaggreep 2. Achterhandvat

Opbergen

ALET OP: Wonneer u de machine rechtop zet, planta st u de machine op een vlakke en stabiele ondergrund. Als de machine op een instabiele ondergrund worden geplaatst, kan de machine omvallen en letsel veroorzaken.

Berg de grasmaaier binnenshuis op, in een koele, droge en afgesloten ruimte. Berg de grasmaaier en de acculader Niet op op eenplaats waar de temperatuur tot 40^ of hoger kan oplopen.

1. Verwijder de accu en de contactsleutel.
2. Trek aan de knop op de onderste handgreep en draaiervolgens de knop 90^ om de vergrendelpen te ontgrendelen.Voerdezelfde procedureuit aan de andere kant en kantel daarna de handgreep voorover.

Fig.41: 1. Knop

OPMERKING: Door de handgreep te ondersteunen is het gemakkelijker om de vergrendelpen te ontgren-delen wonneer u aan de knop trekt.

1. Draai de knop aan beiden zijkanten 90^ . Verzeker u ervan dat de knoppen stevig op hunplaats zitten.

Voor DLM481/DLM539

Fig.42: 1. Knop

Voor DLM480/DLM538
Fig.43: 1. Knop

KENNISGEVING: Let bij het omklappen van de handgreep erop dat de snoeren nicht bekneld raakt.

1. Draai de vingermoer aan beiden zijkanten los en klap daarna de bovenste handgreep om, zoals aangegeven in de afbeelding.
   Fig.44: 1. Vingermoer 2. Bovenste handgreep

2. Zet de machine rechtsop.

OPMERKING: Wanner u de grasmaier rechtop zet, mag u Niet alleen de handgreep vastpakken, maar pakt u het maaidek en de handgreep vast.

1. Berg de grasmand op zoals aangegeven in de afbeeling.

Fig.45: 1. Grasmand
Fig.46: 1. Grasmand

Het snijblad van de grasmaaier aanbrengen of verwijderen

WAARSCHUWING: Nadat de schakelhendel is losgelaten, blijft het snijblad nog enkele seconden nadraaien. Voer geen enkele handlinguit voordat het snijblad volledig tot stilstand is gekomen.
WAARSCHUWING: Verwijder algtd eerst de contactsleutel en de accu voordat u het snijblad gaat verwijderen of aanbrengen. Als u de contact-sleutel en de accu Niet verwijdert, kan dat leiden tot ernstig letsel.
WAARSCHUWING: Draag bij het hanteren van het snijblad.altijd handschoenen.

Het snijblad van de grasmaier verwijderen

1. Leg de grasmaaier zodanig op zijn,zijkant dat de maaihoogte-instelhendel aan de onderkant zit.
2. Om het snijblad te blokkeren, steekt u de pen zo ver möglichk in de opening in het maaidek.
3. Draai de bout linksom met pijpsleutel 17.

Fig.47: 1. Snijblad van de grasmaaier 2. Pen

1. Pijpsleutel

2. Verwijder de bout en daarna het snijblad van de grasmaaier.
   Fig.48: 1. Snijbladvoet 2. Snijblad van de grasmaaier 3. Bout 4. Uitstekende nok

KENNISGEVING: Bij het aanbrengen van het snijblad van de grasmaier, verzekert u zich ervan dat deuitstekende nokken op de snijbladvoet in de openingsen van het snijblad van de grasmaier vallen.

Het snijblad van de grasmaaier monteren

WAARSCHUWING: Breng het snijblad van de grasmaier zorgvuldig aan. Het heeft een boven- en onderkant.
WAARSCHUWING: Draai de bout rechtsom stevig aan om het snijblad vast te zetten.
WAARSCHUWING: Zorg ervoor dat het snijblad van de grasmaier en alle bevestigingsdelen correct�n aangebracht en stevig zich vastbezet.
WAARSCHUWING: Als u het snijblad verwangt, volgt u.altijd de instructies die in deze handleiding worden gegeven.

KENNISGEVING: Na het aanbrengen van de snijbladen van de grasmaaier, verwijdert u de penuit het maidek.

Om de snijbladen van de grasmaaier aan te brengen, volgt u de verwijderingprocedure in omgekeerde volgorde.

PROBLEMEN OPLOSSEN

Alvorens u verzoekt om reparatie, kurz u zelf als volgt het probleem opsporen en oplossen. Als u een probleem ondvindt dat Niet in deze gebruiksaanwijzing worden beschreiben, mag u Niet proberen het apparaat uit elkaar te halen. Laat reparations over aan een erkend Makita-servicecentrum, uitsluitend met gebruik van originele Makita-verbangingsonderdelen.

Probleemomschrijving Waarschijnlijk	ke oorzaak (storing) Oplossing
De grasmaier start nicht. Er zijn nog niet	et twee volle accu's aangebracht.	Plaats twee opgeladen accu's.
	Probleem met de accu (onvoldoende spanning)	Laad de accu op. Als het opladen geen effect heeft, verwangt u de accu.
	De contactsleutel is nicht ingestoken. Stek	de contactsleutel er in.
Na kortstondig gebruik stopt de motor al gauw.	De accu is bijna leeg. Laad de accu op.	Als het opladen geen effect heeft, verwangt u de accu.
	De maaihoogte is te laag. Vergroot de maaihoogte.
	Maaisel heeft zich opgehoopt in de grasmaier.	Verwijder het opgehoopte maisel vanaf de grasmaier.
Het maximale motortoerental worden nicht bereikt.	De accu is Niet juist aangebracht. Breng	de accu aan zoals beschreiben in deze handleiding.
	De accuspanning valt weg. Laad de accu	op. Als het opladen geen effect heeft, verwangt u de accu.
	Het aandrijsystemeinwerk Niet goed. Vraag	uwplaatselijkke erkende servicecentrum om reparatie.
Het snijblad van de grasmaier draait het rond:stop de grasmaier onmiddelijk!	Een vreemd voorwerp, zoals een tak, is vastgeraatkt血液循环 het snijblad.	Verwijder het vreemd voorwerp.
	Het aandrijsystemeinwerk Niet goed. Vraag	uwplaatselijkke erkende servicecentrum om reparatie.
Abnormale trillingen:stop de grasmaier onmiddelijk!	Het snijblad is Niet meer gebalanceerd, of overmatig of ongelijkmatig geslen.	Vervang het snijblad.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makitaapparaat dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijke verwonding opleveren. Gebruik accessoires of hulpstukken uitsluitend voor de aangegeven doeleinden.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatslijke Makita-servicecentrum.

• Snijblad van de grasmaaier
  Originele Makita-accu en -acculader

OPMERKING: Sommige items op de lijst(AP)knen Zijn inbegrepen in de doos van het product als standaard toebehoren. Deze kuren van land tot land verschillen.

ESPECIFICACIONES
