Ürün Tipi	Kablosuz Çim Biçme Makinesi
Marka	Makita
Model	DLM539CT2
Kesme Genişliği	534 mm
Kesme Yüksekliği	20 - 100 mm (10 kademe)
Hareket Hızı	2,5 - 5,0 km/s (değişken hız)
Bıçak Boşta Dönüş Hızı	3000 dev/dk
Güç Kaynağı	36 V DC (2 Li-ion pil)
Uyumlu Piller	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Uyumlu Şarj Cihazı	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Çalışma Süresi (yaklaşık)	Pil ve koşullara göre değişir; iki pil kullanın
Ses Basıncı Seviyesi (L_pA)	85 dB(A)
Ses Gücü Seviyesi (L_WA)	96 dB(A)
Titreşim Emisyonu	2,5 m/s² veya daha az (belirsizlik K=1,5 m/s²)
Boyutlar (Uzunluk x Genişlik x Yükseklik) kullanımda	1810 - 1870 mm x 580 mm x 920 - 1040 mm
Boyutlar (saklama, sepetsiz)	610 mm x 580 mm x 925 mm
Net Ağırlık	27,0 - 30,4 kg (pil ve aksesuarlara bağlı olarak)
Çim Toplama Sepeti Kapasitesi	Yaklaşık 70 L (tahmini)
Ana Fonksiyonlar	Yumuşak başlatma, elektrikli fren, çim seviye göstergesi, merkezi kesme yüksekliği ayarı, saklama için kılavuz katlama
Bakım ve Temizlik	Kullanımdan sonra tekerleğin altını temizleyin; su jeti kullanın (motorun üzerine dökmeyin); gerekirse yatakları yağlayın
Güvenlik	Güvenlik anahtarı, pil kapağı kilidi, kolu bırakınca motor durması, elektrikli fren, aşırı yük/aşırı ısınma/tam boşalma koruması
Yedek Parçalar ve Onarılabilirlik	Düz biçme bıçağı (191V96-5 / 191W87-2), malçlama bıçağı (191Y65-4); yetkili Makita servis merkezinde onarım
Genel Bilgiler	Sadece çim üzerinde kullanım; yağmurda kullanmayın; IPX4 koruma

Sık sorulan sorular - DLM539CT2 MAKITA

Makita DLM539CT2 çim biçme makinesi hangi tip pil kullanır?

Makine, 36 V DC iki lityum-iyon pil kullanır, uyumlu modeller: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B.

Kesme yüksekliği nasıl ayarlanır?

Biçme yüksekliği ayar kolunu gövdenin dışına doğru çekin ve istenen konuma getirin (1'den 10'a, 20 mm'den 100 mm'ye karşılık gelir).

Çim biçme makinesi çalışmazsa ne yapmalıyım?

İki pilin de takılı ve şarjlı olduğundan, güvenlik anahtarının takılı olduğundan ve ana anahtarın açık olduğundan emin olun. Sorun devam ederse, sorun giderme kılavuzuna bakın.

Bıçak bakımı nasıl yapılır?

Güvenlik anahtarını ve pilleri çıkarın, biçme makinesini yan yatırın, bıçağı bir pimle kilitleyin, ardından 17 mm'lik bir lokma anahtarla cıvatayı sökün. Eldiven giyin ve bıçak aşınmış veya hasarlıysa değiştirin.

Kullanım sırasında biçme makinesi duruyor, ne yapmalıyım?

Bu, aşırı yük (çok yüksek ot), aşırı ısınma veya pilin bitmesinden kaynaklanabilir. Soğumaya bırakın, kesme yüksekliğini artırın veya pilleri şarj edin. 'Koruma Sistemi' bölümüne bakın.

Biçme makinesinin ağırlığı nedir?

Net ağırlık, takılı pil ve aksesuarlara bağlı olarak 27,0 ila 30,4 kg arasında değişir (EPTA 01/2014 standardı).

Çim toplama sepeti nasıl boşaltılır?

Şalter kolunu bırakın, güvenlik anahtarını çıkarın, arka kapağı açın ve sepeti çıkarmak için tutamağından tutun. Boşaltın ve yerine takın.

Islak çim biçilebilir mi?

Kaymayı önlemek ve temiz bir kesim elde etmek için ıslak çimde biçme önerilmez. Ayrıca, ıslak çim sepeti tıkayabilir.

Biçme makinesi nasıl saklanır?

Pilleri ve güvenlik anahtarını çıkarın, sıkma düğmelerini çevirerek kılavuzu katlayın ve biçme makinesini çocukların erişemeyeceği kuru ve serin bir yerde dikey olarak saklayın.

Yedek parçaları nerede bulabilirim?

Yalnızca orijinal Makita yedek parçaları kullanın. Bıçaklar, piller, şarj cihazları ve diğer aksesuarlar için yetkili Makita servis merkeziyle iletişime geçin.

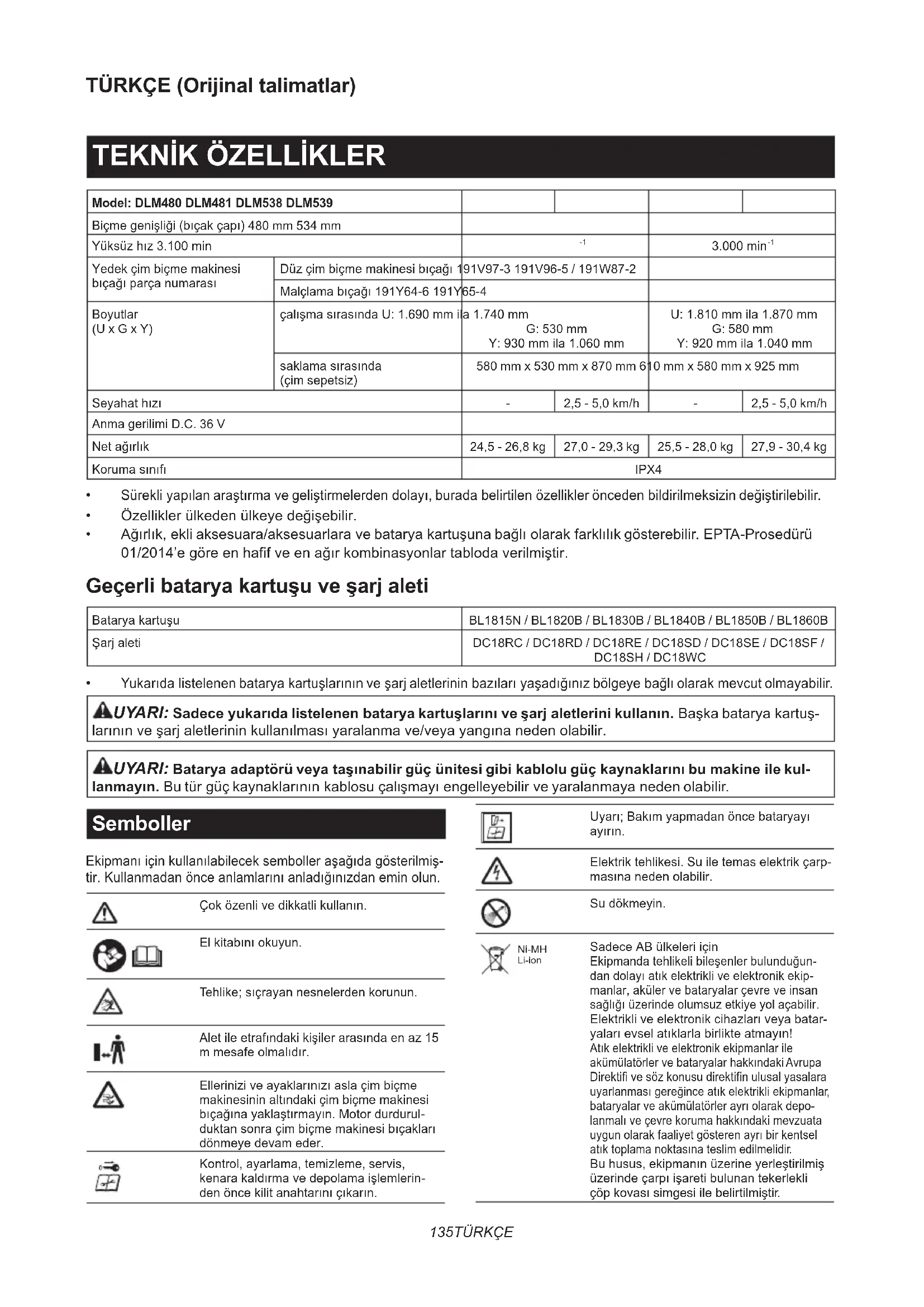

KULLANIM KILAVUZU DLM539CT2 MAKITA

• Särekli yapilan arastirma ve geleistirmelerden dolayi, burada belirtilen özellikler onceden bildirilmeksizindehyegristirilebilir.
  Özellikler ülkeden ülke değişebilir.
• Aigrlik, ekli aksesuara/aksesuarlare ve batarya kartusuna baglı olarak farklilk österebilir. EPTA-Prosedürü 01/2014'e gore en hafif ve en aigr kombinasyonlar tabloda verilmistir.

Geçerli batarya kartuşu ve Şarj aleti

Semboller

Batarya kartuşu	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Şar aleti	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

Yukarida listelenen batarya kartuslarinin ve sarj aleterinin bazilari yasadiginiz bolgeye bagli olarak mevcut olmayabilir.

UYARI: Sadece yukarida listelenen batarya kartuslarini ve sarj aletlerini kullanin. Baska batarya kartusnin ve sarj aletlerinin kullanilmasi yaralanma ve/veya yangina neden olabilir.

ARl: Batarya adaptoru veya taşnabilir güç unitesi gibi kablolu güç kaynaklarıbu makine ile kulun. Bu tur güç kaynakların kablosu calismaigi engelleyebilir ve yaralanmaya neden olabilir.

Ekipmani icin kullanilabilecek semboller asagida goesterilmis-tir. Kullanmadan once anlamarini anladiginizdan emin olun.

Cok ozenli ve dokkatli kullanin.

El kitabini okuyun.

Tehlike; sigrayan nesnelerden korunun.

Alet ile etrafindaki kisilerarasinda en az 15 m mesafe olmalidir.

Ellerinizi ve ayaklarinizi asla cim biçme makinesinin altindaki cim biçme makinese biçagina yaklaşirmayın. Motor durdurulduktan sonra cim biçme makinese biçaklari donmeye devam eder.

Kontrol, ayarlama, temizleme, servis, kenara kalirma ve depolama islemlerinden once kilit anahtarini ickarin.

Uyari; Bakim yapmadan once bataryayi ayirin.

Elektrik tehlikesi. Su ile temas elektrik carpmasina neden olabilir.

Su dokmeyin.

Ni-MH Li-ion

Sadece AB ülkeeri icin

Ekipmanda tehlikeli bileşenler bulundugundan dolayi atik elektrkli ve elektronik ekipmanlar, aküler ve bataryalarçevre ve insan sagligi üzerinde olumsuz etkiye yol acabilir. Elektrkli ve elektronik cihazlar veya bataryalarv esel atiklarla birlikte atmayin! Atik elektrkli ve elektronik ekipmanlar ile akumulatörlervataryalarhakkindaki Avrupa Direktifi soz konusu direktifin ulusal yasalara uyarlanmasi geregince atik elektrkli ekipmanlar, bataryalarve akumulatörler ayr olarak depolanmaili veçvre koruma hakkindaki mevzuata uygun olarak faaliyet gosterreich ayr bir kentsel atik toplama noktasa tesim edilmelidir. Bu husus, ekipmanin uzerine yerleşirilmis uzerinde carpi isareti bulunan tekerlekli copkovasi simgesi ile belirtimstir.

AB Dis Mekan Gurultu Direktifi uyarinca garanti edilen ses gucu seviyesi.

Avustralya NSW Gurultu Kontrol Mevzuati uyarinca ses guc seviyesi

Kullanim amaci

Bu makine cim biçmek icin tasarlanıstir.

Gürültu

Tipik A-agrlikl gurultu duzeyi (EN60335-2-77 standardina gore belirlenen):

Model DLM480

Ses basinç seviyesi (LpA): 84 dB (A)

Ses gucu duzeyi (L_WA) : 92 dB (A)

Belirsizlik (K): 3 dB (A)

Model DLM481

Ses basinç seviyesi (LpA): 84 dB (A)

Ses gucu duzeyi (LwA): 92 dB (A)

Belirsizlik (K): 3 dB (A)

Model DLM538

Ses basinç seviyesi (LpA): 85 dB (A)

Ses gucu duzeyi (L_WA) : 96 dB (A)

Belirsizlik (K): 3 dB (A)

Model DLM539

Ses basinç seviyesi (LpA): 85 dB (A)

Ses gucu duzeyi (L_WA) : 96 dB (A)

Belirsizlik (K): 3 dB (A)

NOT: Began edilen gürültü emisyonu değer(ler)i bir standart test yontemine uygun sekilde olçümustür ve bir aleti bir baskasiyla karsılastirmak icin kullanilabilir.

NOT: Began edilen gürultu emisyonu deger(ler) i bir on maruz kalma degerlendirmesi olarak da kullanilabilir.

UYARI: Kulak koruyuculari takin.

AUYARI: Elektrikli aletinGPCEK kullanimisirasindaki gurultu emisyonu, aletin kullanim bicimlerine,ozellikle islenen isparcasinin turune baglolarak beman edilen deger(ler)den farkl olabilir.
AUYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operaturo koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapal oldugu ve aktif durumda olmasinin yan sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

Titresim

Titresim toplam degeri (uc eksenli vektor toplami)

(EN60335-2-77 standardina gore hesaplanan):

Model DLM480

NOT: Began edilen titresim toplam deger(ler)i bir standart test yontemine uygun sekilde olculmustur ve bir aleti bir baskasiyla karsilastirmak icin kullanilabilir.

NOT: Began edilen titresim toplam deger(ler)i bir on maruz kalma degerlendirmesi olarak da kullanilabilitir.

UYARI: Elektrikli aletinGPCEK kullanimi sirasindaki titresim emisyonu, aletin kullanim bicimlerine, ozellike islenen is parcasinin turune baglolarak bylan edilen deger(ler)den farkl olabilir.
UYARI: Gerek kullanim kosullarindaki tahmini maruziyeti baz alan, operatru koruyacak guvenlik onlemlerini mutlaka belirleyin (calisma dongusu icerisinde aletin kapali oldugu ve aktif durumda olmasinin yani sira bosta calistigi zamanlar gibi, butun zaman dilimleri goz onunde bulundurarak).

EC Uygunjuk Beyani

Sadece Avrupa ülkeleri icin

EC uygunluk beyani bu kullanim kilavuzuna Ek A olarak eklenmistir.

GÜVENLIK UYARILARI

Genel elektrikli alet güvenligi uyarilari

UYARI: Bu elektrikli aletle birlikte sunulan tum guvenlik uyarilarini, talimatlari, cizimleri ve teknik ozellikleri okuyun. Asagida verilen talimatlara uyumlaması elektrik seksu, yangin ve/veya ciddi yaralanmalar ile sonuçlanabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Uyarilardaki "elektrikli alet" terimi ile ya prizden calisan (kordonlu) elektrikli aletiniz ya da kendi akusu ile calisan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Akülü Çim Biçme Makinese Güvenlik Uyarilari

1. Özellikle yildirim��mesi riskolan kottu hava kosullarinda cim biçme makinesini kullanmayin. Bu sekilde yildirim carpma riskini azaltabilirsiniz.
2. Cim biçme makinesinin kullanilacagi yeri yabani hayvanlar açisindan bastan asagi kontrol edin. Çalıma sirasinda yabani hayvanlar Çim biçme makinese tarafindan yaralanabilir.

3. Cim biçme makinesinin kullanilacàgī yeri bastan asaği kontrol edin ve:tüm taş, cubuk, tel, kemik ve diger yabanci maddeleri kaldirin. Firlayan cisimler yaralanmaya neden olabilir.

4. Çim böçme makinesini kullanmadan öncı次会议 ve böçak takimi n asinmadigi vya hasarlı olmadigi görnek icin mutlaka gozte kontrl edin. Asinmis vya hasarlı parçaları yaralanma riskinci artirir.

5. Çim tutucuyu asınma veya yipranmaları karsi sik seks kontrol edin. Asınmı syeva hasarlı Çim tutucu yaralanma riskini artirabilir.
6. Siperleri takili tutun. Siperler calisir durumda ve dizgün monte edilmigi olmalidir. Gevsek, hasarli veya dizgün calismayan bir siper yaralan-maya neden olabilir.
7. Tüm sosugtma hava girislerini doküntülerden temiz tutun. Tikanmis hava girisleri ve doküntüler aşi isinmaya veya yangın riskine neden olabilir.
8. Çim biçme makinesini kullanırken daima kaymaz ve koruyucu ayakkabı giyin. Çim biçme makinesini çiplak ayakla ya da acık sandaletlerle kullanmayin. Bu, ayakların hareket eden bicağa temas sonucu yaralanma ihimalini azaltir.
9. Çim biçme makinesini kullanırken her zaman uzun pantolon giyin. Açıkta kalan cilt, firlayan cisimler nedeniyle yaralanma ihimalini artirir.
10. Cim biçme makinesini Islak Çimde kullanma-yin. Yüruyerek kullanin, asla kosmayin. Bu, yaralanma ile sonuçlanabilecek kayma ve duşme riskini azaltir.
11. Cim biçme makinesini asiriklik yokuşlarda kullanmayin. Bu, yaralanma ile sonuçlanabilecek kontrol kaybi, kayma ve duşme riskini azaltir.
12. Yokuslarda calisirken daima yere saglam basin, her zaman yokus cephesinde yanlasina calisin, asla yokus aaga vya yukari calismayin ve yon degistirken cok dikkatli olun. Bu, yaralanma ile sonuclanabilecek kontrol kaybi, kayma ve duşme riskini azaltir.
13. Geri geri giderken ya da cim biçme makinesini kendinize dokru cekerken;cok dikkatli olun. Her zaman etrafiniza dikkat edin. Bu calisma sirasinda takilma riskini azaltir.
14. Hala hareket halindeyken bıçaklara ve dhe terhlikeli hareketli parçalara dokunmayın. Bu hareketli parçalar nedeniyle yaralanma riskini azaltır.
15. Şkışan maddelericikarirken veyacim biçme makinesini temizlerken:tüm guç anahtarilarinıkapalı ve batarya takiminin affirmative oldugundan emin olun.Cim biçme makinesinin beklenmedik calismasi ciddi yaralanmaya neden olabilir.

BU TALIMATLARI SAKLAYIN.

AUYARI: Ürünü kullanırken (defalarca kulla-ninca kazanilan) rahathık ve tanidiklik duygusunun ilgili urünün güvenlik kuralları siki sikiya®, calmanın yerine gezymesine İZIN VERMEYİN.

YANLIŞ KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallarina uymama ciddi yara-lanmaya neden olabilir.

ÖNEMLİ GÜVENLIK TALİMATLARI

AUYARI: Tum guvenlik uyarilarini ve tum talimatlari okuyun. Uyarilara ve talimatlara uyulmaması elektrik soku, yangin ve/veya ciddi yaralanmalar ile sonuçlanabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Egitim

1. Talimatlari dikkatlice okuyun. Çim böçme makinesinin kontrollerine ve dizgün kullanına asinalık kazandin.
2. Bu talimatlar konusunda bilgisi olmayan cocosklarin ve buyuklerin cim bcme makinesini kullanmasina asla izin vermeyin. Yerel duzenlemeler kullanici yaşa sinirlandirma getirebilar.
3. Cim biçme makinesini asla cevresinde insanlar, özellikle de;cocuklar veya evcil hayvanlar varken kullanmayin.
4. Diger insanlara ya da mallarina gelecek zararlardan ve kazalardan operatör ya da kullanici-nin sorumlu oldugunu unutmayin.
5. Cocuklar cim biçme makinesiyle oynamadiklara-rindan emin olmak icin gozlemlenmelidir.
6. Fiziksel durum - Uyusturucu, alkol ya da herhangi bir ilacin etkisindeyken cim biçme makinesini kullanmayin.

Hazirlk

1. Cim biçme makinesini kullanirken daima uygün bir ayakkabı ve uzun pantolon giyin. Cim biçme makinesini Çiplak ayakla ya da acik sandaletlerle kullanmayın. Bol ya da askili, bagciklki kiyafetler veya takilar takmaktan kaçın. Hareket eden parçalara takilabilir.
2. Kullanmadan once cim biçme makinesinde hasar, eksik veya hatali yerleştilmigi koruma veya siper olup olmadıgün Gözle mutlaka kontrl edin.
3. Biçme islemine seksamadan olund alanda kim-senin kalmadiğindan emin olun. Alana birisi girerse Çim biçme makinesini durdurun.
4. Kullanı hazir oluncaya;kadar kilit anahtarıncim biçme makinesine takmayın.
5. Elektrikl aletleri kullanirken gozlerinizi korumak icin daima koruyucu gozluk kullanin. Gozluklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olmasi gereklidir. Avustralya/Yeni Zelanda'da, yüzünuz'u koruma-niz icin yüz koruyucu maske kullanilmasi da yasal olarak gereklidir.

Alet operatörlerinin ve calisma alanin yaki ninda calisan diger kisilerin uygun koruyucu güvenlik ekipmanlarini kullanmasinin sekslanmasi, isverenin yukumlulugündir.

1. Kullanmadan once bucaklarda veya bucak civatalarinda catlak ya da hasar olup olmadigiin kontrol edin. Catlak ya da hasarl biçakları veya bucak civatalarini hemen degistirin.
2. Kisisel yaralanmalari veya cim biçme makinesine zarar gelmesini onlemek icin ta, tel, işé, kemik, kalın dallar gibi yabanci maddeleri biçme islemine sekslamadan once alandan kaldirin.
3. Cim biçme makinesi bicağınin carptişi nesneler etraftaki kisilerin ciddi sekilde yaralanmasina sebep olabilir. Her biçme ileleminden oncemimi kontrl edilmeli ve üzerindeki:tüm nesneler kaldirilmaldir.
4. Cukur, teker izi, tumsek, kaya veya baska sakli nesnelere dikkat edin. Engebeli arazi kayma ve duşme kazasina neden olabilir. Yüksek Çim engelleri gizleyebilir.
5. Kisisel koruyucu ekipman kullanin. Daima goz koruması kullanin. Uygun kosullarda toz maskeleri, altı kaymayan emniyetli ayakkabilar, sert basliklar ya da kulak korumaları gibi koruyucu donanim kullanilmasi, yaralanmaları onler.

Kullanim

1. Fazla ileriye uzanmaya calismayin. Dengeyi her zaman koruyun. Egimli yerlerde adimaliniza daima dikkat edin. Yuruyerek kullanin, asla kosmayin.

2. Sunlari yapmadan once cim biçme makinesini durdurun, kilit anahtarin Çikarin ve hareket Eden:tüm parçaların tamamen durduğundan emin olun:

3. cim bcme makinesini kullanmayi biraktiginzda,

4. tikanmaları temizlemeden ya daSEPeti boşalt-madanòn,

5. kontrol etmeden, temizlemeden veya cim biçme makinesi üzerinde calismadan once;
   -yabancbir cisme carptiginizda.Asagidaki durumlarda cim biçme makinesinde hasar olup olmadigi kontrl edin ve makineyi yeniden baslatmadan ve calistirmadan once gerekli onarimalari yaptirin,
   -çim biçme makinesi olagan dişi bir sekilde titremeyesciouslind.

6. Çim böşme makinesini hasarlı koruma veya siperle ya da deflektör ve/veya ÇimSEPeti gibi güvenlik aygünlıyorine takili olmadan kullanmayın.

7. Çim biçme makinesini kotü hava kosullarinda, Özellikle yildirim risik varken kullanmaktan sakınin.

8. Cim biçme makinesini kullanirken daima koruyucu gozluk takin ve dayanikli ayakkabilar giyin.
9. Cim biçme makinesini sadecegün isiginda ya da iyi aydinlatma saglayan yapay isikta kullanin.
10. Cim biçme makinesini talimatlara uygun olarak calistirin ve ayaklarinizi bicaklardan uzak tutun.
11. Cim biçme makinesi bicaklarınin ayaklarinizi ve ellerinizi yaralamasina karı dikkatli olun.
12. Havalandirma deliklerinin toz birikintilerine karsi temiz tutulduugundan daima emin olun.
13. Egimli bölgelerde cimleri enlemesine bucin, asla yukari vya asaği.Doğru bucmeyin. Egimli bölgelerde yön degistirkençok dikkat edin. Dik eiglimi bölgelerdeki cimleri asiri derecede bucmeyin.
14. Geri geri giderken ya da cim biçme makinesini kendinize dokru cekerken;cok dikkatli olun.
15. Cim disindaki yüzeylerden geleçerken Çim biçme makinesinin eğilmesi gerekiyorsa ve makineyi kullanilacak alana ya da kullanilanalandan disari tasirken biçagl/biçaklari durdurun.
16. Balaatma icin cim biçme makinesinin eigilmesi gereken durumlar haricinde, motoru calis-tirirken makineyi egmeyin. Egmenin gerekli oldugu durumlarda gereken miktardan fazla egmeyin ve sadece kullanici dan uzakta olan kismi kaldirin. Cim biçme makinesini yere koymadan once her iki elinizin calisma konumunda oldugundan mutlaka emin olun.
17. Ellerinizi veya ayaklarinizi donen parçalarin yakinina ya da alta koymayin. Bosaltma aggzindan daima uzak durun.
18. Çim biçme makinesi calisirken bir yerden bir yere nakletmeyin.
19. Çim biçme makinesini ileslak Çimlerde kullanmaktan kaçınin.
20. Tutamağlı daima sikica tutun.
21. Cim biçme makinesini kaldirirken veya tutarken açikta kalan keskin bıçaklari ya da keskin kenarlari tutmayın.
22. Ellerinizi ve ayaklarinizi donen buçaklardan uzak tutun. Dikkat - Çim bıçe makinesi kapatildiktan sonra buçaklar bir muddet DONmeye devam eder.
23. Anormal bir durum fark ederseniz kullanimi derhal durdurun. Cim biçme makinesini kapatin ve kilit anahtarini Çikarin. Ardindan Çim biçme makinesini kontrol edin.
24. Cim biçme makinesinin yükbeklik ayarlama Özelligi varsa cim biçme makinese calisirken asla kesim yükbekligi ayari yapmaya calismayin.

25. Taşit yollarindan, kaldırilmardan,GPCitlerden veçakil kapl alanlardan gezmeden once anahtar kolunu serbest birakin ve bçak donusün durmasini bekleyin.Cim biçme makinesini biraktıginizda,yolununaçikanbirseyi almak ya da kaldirmak icin durduğunuzda ya da dikkatinizi kaciracak herhangi bir olay oldugunda da kilit anahtariniçkarin.

26. Çim biçme makinesi yabanci bir cisme carparsa su adilmari izleyin:

27. Çim bóçme makinesini durdurun, anahtar kolunu serbest birakin ve bóçak tamamen durana kadar bekleyin.

28. Kilit anahtarini ve batarya kartusunu ickarin.
29. Cim biçme makinesinde hasar olup olmadıgün dikkatlice kontrl edin.

30. Herhangi bir sekilde zarar gormusse bicaigi degistirin. Yeniden baslatmadan ve cim biçme makinesini kullanmaya devam etmeden once herhangi bir hasar varsa onarin.

31. Bosaltma ažinin önände dururken cim biçme makinesini baslatmayin.

32. Cim biçme makinesi anormal sekilde titremeye baslarsa (hemen kontrl edin)

-hasari tespit edin,
- hasarli parcalari degistirin veya onarin,
- parçalarin gezsek olup olmadigi nikontrol edin, gezsek olanlari sikin.

1. Bosaltilan materyali hisbir zaman his kimseye dokrultmayin. Materyali bir duvar veya engele dokru bosaltmaktan kaçınin. Materyal operatore dokru geri sekebilir. Çakilli yüzeylerdenGPCERken bicağı durdurun.
2. Mutlaka gerekmedikce cim biçme makinesini geri geri cekmeyin. Cim biçme makinesini bir Çit veya böcka benzeri engelden geri cekmek zorunda kalırsaniz geri geri cim biçme öncesinde ve sirasinda asağiya ve arkaya bakın.
3. Cim tutucuyu cikarmadan once motoru kapatin ve biçagın tamamen durmasini bekleyin. Kapatildiktan sonra biçaklarin bir muddet boşa hareket ettigine dikkat edin.
4. Makineyi camurlu zeminde, Islak yamaclareva veya kaygan yerlerde kullanirken dengenize dikkat edin.
5. Makineyi su birikintisine sukmayin.
6. Makineyi kullanirken borulara ve kablolara dokkat edin.

Bakim ve saklama

1. Güvenlik icin, asinmis veya hasar gormus parçalaridehyigistirin. Sadece original yedek parça ve aksesuar kullanin.
2. Çim böşme makinesini duzenli olarak kontrol edin ve bakimini:yapın.
3. Kullanimda degilken cim biçme makinesini;cocuklarin erisemeyeceşi bir yerde saklayin.
4. Güvenli bir calismaicensüm somun, civata vevidalarin siki oldugundan emin olun.
5. Cim sepetini asinma ve yipranmalarara karsi sik sik kontrol edin. Saklarken cim sepetinin bos oldugundan daima emin olun. Guvenlik icin, yipranmis cim sepetini yeti bir orijinal cim sepetyle degistirin.
6. Sadece bu kilavuzda belirtilen üreticinin orijinal biçaklarini kullanin.
7. Çim böçme makinesini ayarlarken parmakla-rinizi hareketli bıçaklar ile Çim böçme makinesin sabit parçalarıarasina sikişirmamaya dikkat edin.

8. Uygun sekilde sikilandigindan emin olmak icin buçak montaj civatasini belirli araliklarla kontrrol edin.

9. Cim biçme makinesini depolamadan.Once soguduğundan daima emin olun.

10. Bicaklarla ilgili islem yaparken, guc kaynagi kapali olsa da bicaklarin hareket edebilecegini unutmayin.
11. Güvenlik aygünları asla çi karmayın veya kurcalamayın. Düzdgün calistikları duzeni olarak kontrol edin. Bir güvenlik aygünın amaçlanan islevine.Middleahale edecek veya güvenlik aygünın sagladiğ Korumayı azaltacak.Herebirsey yapmayın.
12. Makineyi disarida yagmur.altinda gozetimsiz birakmayin.
13. Makineyi depolarken匐rudan güne isigi ve yağmurdan sakınin, isinmayacak vya nemlenmeyecek bir yerde depolayin.

Bataryali aletin kullanimi ve bakimi

1. Sadece üretici tarafindan belirtilen sarj aleti ile sarj edin. Bir batarya kutusu icin uygun olan sarj cihazi baska bir batarya kutusu ile kullanildiginda yangin riski olusturabilir.
2. Elektrikli alelteri sadece ozel olarak belirtilen batarya kutulari ile kullanin. Baska batarya kutularin kullanimi yaralanma ve yangin risikolʊsturabilir.
3. Batarya kutusu kullanilmadiğinda; iki terminalarasinda baglanti kurulmasina sebep olabilecek ataç, bozuk para, anahtar, Çivi, vida gibimetalsnesnelerden ya da kucuk metal objelerden uzak tutun. Batarya terminallerine kisa devre yaptirmak yaniklara ya da yangina yol acabilir.
4. Kotu kosullarda bataryadan sivı sizabilir; bu siviya temas etmeyin. Eger istemeden bir temas olusursa suyla yikayın. Sivı goze temas ederse, suyla yikadiktan sonra tibi yardim aln. Bataryadan Çikan sivı tahrise ya da yaniklara neden olabilir.
5. Batarya kutusu ya da alet hasar gormusse ya da uzerinde degisiklik yapilmissa batarya kutusunu kullanmayin. Hasar gormus ya da uzerinde degisiklik yapilmis batarya kutulari yangin, patlama ya da yaralanma riski ile sonuclanan beklenmedik davranislar sergileyebilir.
6. Batarya kutusunu veya aleti atese ya da asiri sicakliklara maruz birakmayin. Ate se ya da 130 ^ C nin uzerindeki sicakliklara maruz birakmak patlamaya neden olabilir.
7. Tum sarj talimatlarna uyun ve batarya kutusunu ya da aleti yonergelerde belirtilen sicutlik araliginin disindaki sicaklikarda sarj etmeyin. Uygun olmayan bir sekilde ya da belirtilen sicutlik araliginin disinda sarj etmek bataryaya zarar verebilir ve yangin riskini artirabilir.

Elektrik ve batarya güvenligi

1. Bataryayi/bataryalari atese atmayin. Batarya hucresi patlayabilitir. Bertaraf etmeye iliskin olasi ozel talimatlar icin yerel yonetmelikleri kontrl edin.
2. Batarya/bataryaları acmayin ya da batarya(lar) üzerinde degisiklik yapmayin. Ortaya Çikan elektrolit asindirici dir ve gozlere ya da calde zarar verebilir. Yutuldugu takdirde zehirli olabilir.
3. Bataryayi yagmurda veya Islak yerlerde sarj etmeyin.
4. Bataryayi açik alanda sarj etmeyin.

5. Şarj aleti fişi ve Şarj aleti terminalleri dahil Şarj aletine ilsk ellere dokunmayin.

6. Bataryayi yagmurda degistirmeyin.

7. Batarya baglanti uclarini su gibi sivilarla islatmayin ya da bataryayi sivilara sukmayin. Bataryayi yagmurda birakmayin veya bataryayi nemli ya da islak yerderde sarj etmeyin, kullanmayin veya depolamayin. Baglanti uclari islanir veya bataryanin icine sivi girerse batarya kisa devre olabilir ve asiri isinma, yangin veya patlama riski ortaya cikar.
8. Bataryayi makine veya sarj aletinden cikardiktan sonra mutlaka bataryaya batarya kapagini takin ve kuru bir yerde depolayin.
9. Bataryayi Islak ellere degistirmeyin.
10. Tehlikeli ortamlardan kacinin. Makineyi nemli ya da Islak yerderde kullanmayin ve yagmura maruz birakmayin. Makineninicone su girmesi elektrik carpmasi riskini artiracaktir.
11. Batarya kartusı islandı sicensen suyu boşaltın ve ardashan kuru bir bezle silin. Kullanmadan önce batarya kartusunu kuru bir yerde tamam-men kurulayın.

Servis

1. Elektrikli aletinize nitelikli bir onarim elemani tarafindan original parçaları kullanilaram servisi verilmesiniayo!n. Bu, elektrikli aletin Güvenlili kalmasıntemin eder.
2. Hasarli batarya kutularin asla tamir etmeye calismayin. Batarya kutularin tamiri sadece uretici veya yetkili servis saglayicilari tarafindan yapilmalidir.

BUTALIMATLARI SAKLAYIN.

UYARI: Ürünü kullanirken (defalarca kulla-nica kazanilan) rahathik ve tanidiklik duygusunun ilgili urünün güvenlik kurallarina siki sikiya®, kalmanin yerine gezymesine lZIN VERMEYIN.

YANLISS KULLANIM veya bu kullanma kilavuzunda belirtilen emniyet kurallarina uymama ciddi yara-lanmaya neden olabilir.

Batarya kartuşuhakkinda onemligüvenlik talimatlari

1. Batarya kartusunu kullanmadan.Once, tum talimatlari ve (1) batarya kartusu, (2) batarya ve (3) urun uzerindeki tum uyari isaretlerini okuyun.
2. Batarya kartusunu parçalarina ayirmayın veya kurcalamayin. Yangin, aşirı isi veya patlamaya neden olabilir.
3. Calisma suresi asiri derecede kisalmissa kulanmayi derhal birakin. Asiri sinma, yanma riski hatta patlamaya neden olabilir.
4. Gózünüze elektrólit káçarsa, gożlerinizi temiz suyla durulayin ve hemen tibbi yardin alin. Görme kaybina yol acabilir.
5. Batarya kartusuna kisa devre yaptirmayin:

(1) Terminalere herhangi bir iletken madde degdirmeyin.
(2) Batarya kartusunu civiler, madeni paralar, vb. gibi bska metal nesnelerle ayni kaba koymaktan kaçınin.
(3) Batarya kartusunu yağmura ya da suya maruz birakmayin.

Kisa devre, buyuk bir akim akisina, asiri isinmaya, olasi yaniklara hatta bataryanin bozulmasina yol acabilir.

1. Aleti ve batarya kartusunu sicutigi 50^ ya da daha yuksege ulastigi yerlerde saklamayin ve kullanmayin.
2. Asiri derecede hasar gormus ya da tamamen kullanilamaz durumda olsa bile batarya kartuşunu yakmayin. Batarya kartusu ateş atilirsa patlayabilitir.
3. Batarya kartusunu civilemeyin, kesmeyin, ezmeyin, firlatmayin, dusurmayin ya da batarya kartusuna sert bir nesne ile vurmayin. Bu eylemler yangin, asiri isi veya patlamaya neden olabilir.

4. Hasarli bataryayi kullanmayin.

5. Aletin icerdi lityum-iyon bataryalar Tehlikeli Esyalar Yonetmeligin gereksinimlerine tabidir.
   Ticari nakliye islemleri icin, ornegin uçuncu tarafar, nakliye acenteleri tarafindan yapilan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalidir.
   Nakliyesi yapilacak urunun hazirlanmasi icin, tehlikeli maddeler konusunda uzman bir kisiye danisn. Luften muhtemelen daha ayrintili olan ulusal yonetmeliklere de uyun.
   Açık kontaklari bantlayin ya da maskeleyin ve bataryayi paketin icinde hareket etmeyecek sekilde paketleyin.

6. Batarya kartusunu bertaraf ederken aletten cikarin ve güvenli bir yerde bertaraf edin. Bataryanin bertaraf edilmesi ile ilgili yerel Düzenlemelere uyunuz.
7. Bataryaları sadece Makita tarafindan belirtilen ürünlerle kullanin. Bataryaların uyumsuz ürünlere takilması; yangın, asınl sinma, patlama ya da elektrolit sizinti nana neden olabilir.
8. Alet uzun sure kullanilmayacaksa batarya aletten cikarilmaldir.
9. Kullanma sirasinda ve sonrasinda batarya kartuşüninarak yaniklara veya Düşuk sicutlik yaniklarina yol acabilir. Sicutbatarya kartus-lari ile islem yaparken dikkat edin.
10. Yaniklara neden olabilecek kadar sicut olabilegien kullandiktan hemen sonra aletin terminaline dokunmayin.
11. Batarya kartusunun terminallerine, deliklerine ve kanallarina mici, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartusunun isinmasina, alev almasina, patlamasina ve ariza-lanmasina neden olarak yaniklara veya yaralan-maya yol acabilir.
12. Alet yuksek gerilim elektrik guc hatlari yakincianda kullanimi desteklemedigi surece batarya kartusunu yuksek gerilim elektrik guc hatlarin yakininda kullanmayin. Aletin vya bataryakartusunan arizalanmasina veya bozulmasina neden olabilir.
13. Bataryayi tocuklardan uzak tutun.

BUTALIMATLARMUHAFAZAE DINIZ.

ADIKKAT: Sadece orijinal Makita bataryarini kullanin. Orijinal olmayan Makita bataryarili ya da uzerine degisiklik yapilmis bataryarinin kullanimi bataryanin patlamasina ve sonuc olarak yangin, kisel yaralanma ve hasara neden olabilir. Ayrica Makita aleti ve sarf aletinin Makita tarafindan sunulan garantisi de geçersiz olur.

Maksimum batarya ömrü icin ipuçları

1. Batarya kartusunu tamamen bosalmadan once sarj edin. Aletin gucunun zayiflamaya basladigi fark ettiqinizde aleti durdurun ve batarya kartusunu sarj edin.
2. Tam dolu bir batarya kartusunu asla yaniden sarj etmeyin. Asiri sarj etme bataryanin hizmet omrunu kisaltir.
3. Batarya kartusunu 10^ - 40^ oda sicakliginda sarj edin. Sicak bir batarya kartusunu sarj etmeden once sogumasini bekleyin.
4. Batarya kartusunu kullanmiyorken aletten veya sarj aletinden cikarin.
5. Uzun bir sure (altı aydan daha fazla) kullan-madiginiz durumlarda batarya kartusunu sarj edin.

MONTAJ

AUYARI: Cim biçme makinese üzerinde herhangi bir ilem yapmadan once kilit anahtarin ve batarya kartusunuçikardıgünizdan emin olun.
Kilit anahtarinin ve batarya kartusunun ickarilmaması istemsiz olarak aletin baslatilmasi sonucu ciddi kişisel yaralanmalara neden olabilir.
AUYARI: Tamamen montajlanmadan once cim bicomakinesini asla calistirmayin. Kismen birlestitilmis haldeyken makine ile calismak, makinenin istemsiz olarak baslatilmasi sonucu ciddi yaralanmalarana neden olabilir.

Tutamağın takilması

ÖNEMLİ NOT: Tutamakkı takarken kabloyu tutamakkınası,) kıstirmamaya)dikkat edin. Kablo hasar,gürse, cim biçme makinesinin anahtarı calısmayabilitir.

1. Altutamaktaki deligi ust tutamaktaki delikile hiza-. layin, arindan civatayi disaridan sukun ve ardindan turtlli somunu iceriden sikin. Ayni islemi diger tarafa uygulayin.

DLM481/DLM539 icin

Sek.1: 1. Civata 2. Tirtilli somun 3. Alt tutamak 4. Ust tutamak

DLM480/DLM538 icin

Sek.2: 1. Civata 2. Tirtili somun 3. Alt tutamak 4. Ust tutamak

1. Kilitleme pimini serbest birakmak icin alt tutamak uzerindeki topuzu cekerek topuzu 90^ cevirin. Ayni islemi diger tarafa uygulayin. Tutamaigi kaldirin ve ardindan her iki tarafaki topuzu 90^ cevirin. Topuzlarin sikica sabitlendiginden emin olun.

Sek.3: 1. Topuz

NOT: Tutamağı desteklemek, topuzu cekerken kilitleme pimini serbest birakmayı kolaylaşkırgı.

Malçama tapasınin çikarilması

1. Arkakapaigacin.
   Sek.4: 1. Arkakapak
2. Malclama tapasini haficye yukari kaldirin ve arindan cikarin.

Sek.5: 1. Malclama tapasi

Cimsepetinin monte edilmesi

1. Cim sepetinin ust klipsini kaldirin.
   Sek.6: 1. Ust klips
2. Cerccevenin tutamağıni tutarak cercceveyi ÇimSEPETINE sonuna kadar dokun.
   Sek.7: 1. Tutamak

ONEMLI NOT: Tutamaqi cimSEPine sokmayin. Cerceveyi cimsepentin dikişi boyunca soktuugunuzdan emin olun.

1. Cim sepetinin koseleinde sarkma olmadigindan emin olun.

Sek.8

1. Üst klipsiinceton veçereveye takin.
   Sek.9

2. Diger tum klipsleri sekilde gosterildigi gibi takin. Tum klipslerin cereveye sikica takildigindan emin olun.

Sek.10: 1.Klips

Çimsepetinin takilması veyaçikarilmasi

Cimsepetintakmakicinasagidakiadilmariizleyin.

1. Arkakapaigacin.
   Sek.11: 1.Arka kapak
2. Cim sepetinin tutamagini tutun ve arindan cim septini sekilde gosterildigi gibi cim biçme makinese govdesinin rotuna asin.
   Sek.12: 1. Cim sepeti 2. Tutamak 3. Rot

Cimsepetini cikarmak icin arka kapaig acin ve ardindan cimsepetini tutamaig tutarak cikarin.

Malçama tapasinin takilmasi

1. Arka kapaği acin, ve ardindan Çim sepetini Çikarin.
   Sek.13: 1. Arka kapak 2. Çim sepeti

2. Malçama tapasinın üzerindeki çkıntilar makine üzerindeki deliklere gelececek seksilde malçama tapasinı, sonuna;kadar ittirerek takın.
   Sek.14: 1. Malclama tapasi 2. Cikinti

ISLEVSEL NITELIKLER

Batarya kartuşunun takilması veçıkarilması

ADIKKAT: Batarya kartusunu takip cikarmadan once makineyi mutlaka kapatin.
ADIKKAT: Batarya kartusunu takarken vya cikarirken makine ve batarya kartusunu sikica tutun. Makinenin ve batarya kartusunu sikica tutulmaması bunlarin duşürülmesine sebep olabilir; makine ve batarya kartusunu zarar görmesine ya da ciddi yaralanmalara yol acabilir.
ADIKKAT: Kullanmadan once batarya kapagini kilitlediginizden emin olunuz. Aksi takdirde; camar, kir veya su urune ya da batarya kartusuna zarar verebilir.
ADIKKAT: Batarya kartusunu her zaman kirmizi gosterreich görünmeyecek sekilde tam olarak yerine oturtun. Aksi takdirde, makineden kayipreusebilir ve operatörün veya cevredekı kisilerin yaralanmasina neden olabilir.
ADIKKAT: Batarya kartusunu zorlayarak takmaya calismayin. Kartus kolayca kaymiyorsa dokruyerleştilmemis demektir.
ADIKKAT: Batarya kartusunu takarken veya cikarirken batarya kapaagini sikica tutun.

NOT: Makine sadece bir batarya kartu su ile calismaz.

Batarya kartusunu takmak icin;

1. Kilitlme kolunu yukari cekin ve ardindan batarya kapaçıniinceton.
   Sek.15: 1. Batarya kapagi 2. Kilitleme kolu
2. Batarya kartusunun uzerindeki dili makinenin uzerindeki yuvayla hizalayin ve arindan kartusu haffi bir tik sesi duyulup yerine kilitlenene kadar kaydirin.
   Sek.16: 1. Batarya kartusu
3. Kilit anahtarini sekilde gosterilen yere sonuna kadar girecek sekilde takin.
   Sek.17: 1. Kilit anahtari
4. Batarya kapagini kapatin ve kilitleme kolu ile iterek kilitlenene kadar itin.

Batarya kartusunu qikarmak icin;

1. Kilitlme kolunu yukari cekin ve batarya kapagin agin.
2. Kartusun on tarafindaki duğmeyi kaydirarak batarya kartusunu makineden Çekip Çikarin.
3. Kilit anahtarin içekip ickarin.
4. Batarya kapağıni kapatin.

Makine / batarya koruma sistemi

Makine bir makine/batarya koruma sistemi ile donatilmistir. Bu system makine ve batarya omrunu uzatmak icin motorun gucunu otomatik olarak keser. Makine veya batarya icin asagidaki durumlardan biri soz konusu oldugunda makinenin isleyisi otomatik olarak durur:

Asiri yuk koruması

Batarya, anormal derecede yuksek akim cekmesine neden olacak sekilde kullanildigianda, makine otomatik olarak durur ve ana guc lambasi yesil yanip soner. Bu durunda makineyi kapatin ve makinenin asiri yuklenmesine neden akan uygulamayi kesin. Ardindan makineyi acarak yeniden calistirin.

Asiri isinma koruması

Makine veya batarya asiri isindiginda makine otomatik olarak durur ve ana guc lambasi kirmizi yanar. Bu durumda, yeniden calistirmadan once makine ve bataryanin soğumasini bekleyin.

Batarya kapasitesi yetleri degilse makine otomatik olarak durur ve ana guc lambasi kirmizi yanip soner. Bu durumda, bataryayi makineden cikarin ve batarya kartuslarini sarj edin veya batarya kartuslarini tam sarjli olanlarla degistirin.

Düger nedenlere karşi korumalar

Koruma sistemi, makineye zarar verebilecek diger nedenler icin de tasarlanmistir ve makinenin otomatik olarak durmasini saglar. Makine calisirkenGPCi duraklama veya durma yaparsa nedenleri ortadan kalirmak icin asagidaki tum adimlari uygulayin.

1. Makineyi kapatin ve ardashan tekrar açarak yeni-den calistirin.
2. Bataryaları sarj edin veya sarjlt bataryalarla degişirin.
3. Makinenin ve bataryalarin soğumasini bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedilemezse yerel Makita Servis Merkezinize basvurun.

ÖNEMLİ NOT: Makine yukarı污染防治 law, bir nedenle durursa sorun giderme kılımnaya basın.

Kalan batarya kapasitesinin gösterilmesi

Sek.18: 1. Batarya gostergesi

Kalan batarya kapasitesi duşuk olduğunda, sz konusu batarya tarafindaki batarya gostergesi yanip söner. Kullanilmaya devam edildigiinde, makine durur ve batarya gostergesi yanar. Bu durumda, batarya kartusunu sari edin.

Kalan batarya kapasitesinin gösterilmesi

Sadece goestergeli batarya kartuslari icin

Sek.19: 1. Gosterge lambalar 2. Kontrol dugmesi

Kalan batarya kapasitesini gostermesi icin batarya katusu uzerindeki kontrl dugmesine basin. Gosterge Iambalari birkac saniye yanar.

Gösterge lambalanı Kalan			kapasite
Yarıyor Kapalı Yanıp	sönüyor
			%75 ila %100
			%50 ila %75
			%25 ila %50
			%0 ila %25
			Bataryaüncüşarj edin.
			Batarya arizalanmışı olabilir.

NOT: Kullanim kosullarina ve ortam sicutligina baglil olarak, gosterilen degerGPCkapasiteden biraz farklik gosterebilir.

NOT: Ilk (en soldaki) gosterreich lambasi, batarya koruma sistemi calistiginda yanip söner.

Ana guc duğmesi

UYARI: Kullanimda degilken ana guc anahta- rini daima kapatin.

Sek.20: 1. Ana guc lambasi 2. Ana guc duugmesi Makineyi acmak icin, ana guc duugmesine basin. Ana guc lambasi yesil yanar. Makineyi kapatmak icin, ana guc duugmesine yeniden basin.

NOT: Ana güç lambasi kirmizi yanar veya kirmizi ya da yesil yanip sönerse makine/batarya koruma sistemi icin talimatlara bakin.

NOT: Bu makine otomatik güç kapama fonksiyonu kullanı. Yanlışkıç calismaları engellemek icin ana Güç Düğmesi acildıkstan sonra belirli bir sure boyuncan anahtar kolu veya surme kolu (varsa) çekilmezse ana Güç Düğmesi otomatik olarak kapanı.

Anahtar islemi

AUYARI: Batarya kartusunu takmadan once, anahtar kolunun dizgün calistigindan ve birakildiğnda original pozisyona donduğunden emin olun. Makinenin, anahtar dizgün calismiyorken kullanilmasi kontrlun kaybedilmesine ve ciddi yara-lanmalara neden olabilir.

NOT: Cim biçme makinesi, anahtar kolu çekilse de anahtar Düğmesine basmadan calismaz.

NOT: Cok uzun ya da sik cimleri tek seferde bicmeye kalkisirsaniz cim bicme makinesi asiri yuklenmeden dolayi calismayabilir. Bu durumda, bicme yuksekligini artiran.

Bu cim bcme makinesi, kilit anahtari ve kollu salter ile donatilmistir. Kilit anahtari vya salterden birinde bir hata fark ederseniz, derhal kullanimi durdurun ve size en yakin Makita Yetkili Servis Merkezine kontrl ettirin.

DLM481/DLM539 icin

1. Batarya kartuslarini takin. Kilit anahtarini takin ve ardindan batarya kapagini kapatin.
2. Ana guc dugmesine basin.
3. Anahtar Düğmesini basili tutarken anahtar kol kendinize.Doğru cekin.Motor calismaya baslar baslamaz anahtar Düğmesini serbest birakin.

Sek.21: 1. Anahtar duğmesi 2. Anahtar kolu

1. Anahtar kolunu tutarken arka tekerlekleri surmek icin surme kolunu ileriogrdu ittirip tutun.
   Sek.22: 1. Sürme kolu

NOT: Sürme kolunu ileridoğan ittirip tutarak,anahtar kolunuçekmeden arka tekerlekleri surebilirsiniz.

1. Makineyi durdurmak icin surme kolunu ve anahtar kolunu serbest birakin.

DLM480/DLM538 için

1. Batarya kartuslarini takin. Kilit anahtarini takin ve ardindan batarya kapagini kapatin.
2. Ana guc dugmesine basin.
3. Anahtar Düğmesini basili tutarken anahtar kolukendinize.Doğru cekin.Motor calismaya baslar baslamaz anahtar Düğmesini serbest birakin.

Sek.23: 1. Anahtar dugmesi 2. Anahtar kolu
4. Motoru durdurmak icin anahtar kolunu serbest birakin.

Biçme)yüksekliginin ayarlanması

AUYARI: Biçme)yüksekligini ayarlarken elleri-nizi ve ayaklarinizi aslaçim biçme makinesinin govdesinin alta koymayin.
UYARI: Kullanmadan once kolun oluga tam olarak oturdugundan daima emin olun.

Biçme yükbşkı 20 mm ile 100 mmarasinda ayarlanabilir.
Kilit anahtarıçın ve ardashan biçme yükbşkı
ayarlama kolunuçimbiçmakinesigovdesinin disina
dogru cekerek istediginiz biçme yükbşkıine getirin.

Sek.24: 1. Biçme)yüksekligi ayarlama kolu

Aşaqidaki tabloda Çim biçme makinesinin güvdesindeki rakam ile yaklasık biçme)yüksekligiarasindaki ilisi gösterilmistir.

Rakam Biçme)yüksekligi

1 20 mm

2 26 mm

3 32 mm

4 40 mm

5 49 mm

6 59 mm

7 70 mm

8 81 mm

9 92 mm

10 100 mm

Alt tutamagi bir elinizle tutun ve ardindan biçme yukse kigi ayarlama kolunu diger elinizle hareket ettirin.

Sek.25: 1. Biçme)yüksekligi ayarlama kolu 2. Altutamak

NOT: Biçme)yükbekligi rakamları bir kılıvuz olarak kullanilmaldir. Cimin ya da zemin din durumuna®, Olarak,GPCEKiCIMYUKBKELIGIayarlananyukseklikentçok az farklilik gosterebilir.

NOT: Istediginiz yuksekligi elde etmek icin az goru-nen bir yerdeki cimleri bicerek deneyin.

Çim seviyesi güstergesi

Çim seviyesi östergesi bicilen Çimin miktarini Güsterir.
Çim sepeti dolu olmadında buçaklar calisirken güste gezinir.

Sek.26: 1. Cim seviyesi gõstergesi

Çim sepeti neredeyse dolduğunda bıçaklar calisirken goşterge gezinmez. Bu durumda, calismayi hemen durdurun veSEPeti bosaltin.

Sek.27: 1. Çim seviyesi进展情况

NOT: Bu gõsterge yaklaşık bir fikir verecek seksilde kullanilmalırdir. Sepetin icindekilerin durumuna®, Olarak gõsterge dizgün calısmayabilitir.

Tutamak yükbsekliginin ayarlanması

Tutamak yüksekliigi iki seviyede ayarlanabilir.

1. Alt tutamagi tutun ve ardashan kilitleme pimini serbest birakmak icin alt tutamak uzerindeki topuzu cekerek topuzu 90^ cevirin. Ayni islemi diger tarafa uygulayin.

Sek.28: 1. Altutamak 2. Topuz

NOT: Tutamagi desteklemek, topuzu cekerken kilitleme pimini serbest birakmayi kolayastirir.

1. Tutamak yuksekligini ayarlayin ve ardindan her iki taraftaki topuzu 90^ cevirin. Topuzlarin sikica sabitendi-ginden emin olun.

Sek.29: 1. Topuz

Seyahat hizinin ayarlanmasi

DLM481/DLM539 için

Sek.30: 1. Hiz kolu

Seyahat hizi, hizi kolu ile ayarlanabilir. Hizi duşürmek icin kolu kendinize dokruçekin, hizi artirmak icin kolu ileri dokru cevirin.

Malçama tapasin kullanilması

Malçama tapası, kesilen Çimi Çim sepetinde toplamadan topraga birakmanış saglar. Makineyi malçama tapası ile kullanırken ÇimSEPETINI mutlaka Çikarın.

ÖNEMLİ NOT: Makineyi malçlama tapası ile kullanirken bicorneden sonra Çimin toplam uzunluğunun 30 mm veya daha fazla ve bîçme uzunluğunun 15 mm veya daha az olduğundan emin olun.

Sek.31: (1) 30~mm veya daha fazla (2) 15~mm veya daha az

Arkadan boşaltmanın kullanıması

Arkadan boşaltmanin kullanıması, kesilen Çimi Çim sepetinde toplamadan makinenin arka tarafindan topraga boşaltmanı salık.

Makineyi arkadan boşaltma ile kullanırken mutlaka Çim sepeti ve malçama tapasını;cikarin ve arka kapalıkapatin.

Elektronik fonksiyonu

Makine, kolay kullanim icin elektronik fonksiyonlarla donatilmustir.

• Sūrerken yumuşak baslama

Yumusak basklama fonksiyonu basklangic dokarini en alt duzeye indirir ve makinenin daha rahat basklamasini saglar.

• Elektrikli frem

Bu makine bir elektrikli frem ile donatilmistir. Makine, anahtar kol birakildiktan sonra surekli olarak cim biçme makinesi bicakalarıçabucak durduramiyorsa makineye Makita Yetkili Servis Merkezinde bakim yaptirin.

KULLANIM

Cim biçme

UYARI: Cim biçmeye seksamadan önce biçme alanindaki kalı dalları ve taşkı kaldırın. Ayrıca yabani otları da biçme alanindan önceden temizleyin.
UYARI: Cim biçme makinesini kullanirken daima yanlari korumali güvenlik gozlukleri takin.

ADIKKAT: Kesilen cim veya yabicim madde cim bicone makinesi govdesinin icinde sikisirsa cim veya yabicmaddeleri cikarmadan once mutlaka kilit anahtarini ve batarya kartusunu cikarin ve eldiven giyin.

ÖNEMLİ NOT: Bu makineyi sadece Çim seksmek icin kullanın. Bu makine ile ot%Biçmeyin.

Sek.32

Biçme sirasinda, tutamakları her iki elinizle sikica tutun. Cim biçme hizi prensip olarak 10 saniyede yaklaşık 7 ila 14 metredir.
Sek.33

NOT: Uzun cim veya yogun cim bicerken biçme sonrasinda cim uzunluğunda eşitsizlik vya kotu yüzey bulunursa ya da biçme sirasinda motor hizin din dusugü tespit edilirse biçme hizini, bu kilavuzda onerilen hizdan daha asagi dusürün veya biçme yuksekligini artirin.

Ön tekerleklerin merkez Çizgileri,çime genisişi,—çın referanstir. Merkez Çizgileri referans olarak kullanar,—şeritler halinde,—çimi)—şit,—çın,—ocke"—sɪd—din—"genisi"—jin—in—"ikide"—bir—"üçte"—bir—"oranda"—bir—"k—ismin"——"ustunden"—tekrar"—ge"—sek"—se"—de"—bic.—

Sek.34: 1. Biçme genisişi 2. Ortügen kistem 3. Merkez Çüzgün

Cim deseninin tek yonde olusmasini engellemek icin biame yonunu her seferinde degistirin.

Sek.35

Cim sepetindeki bicilen cimi periyodik olarak kontrol edin. Dolmadan once cim sepetini bosaltin. Her periyodik kontrolden once, cim biçme makinesini durdurduğunuzdan ve ardashan kilit anahtarı ve batarya kartusunu çiargumentizdan emin olun.

ÖNEML'NOT: Çim böçme makinesini Çim sepeti dolu olarak kullanmak seksaklarin dizgün bir sekilde donmesini engeller ve motora asılı yükbindirir, bu da arizaya sebep olabilir.

Uzun Çimlerin bilçilmesi

Uzun cimlerin tumunu tek seferde biçmeye calismayin. Bunun yerine, Çimi adimal harinde biçın. Çim eşit bir biçimde kisa-lana kadar biçme ilemleriarasinda bir veya iki günbirakin.

Sek.36

NOT: Uzun cimlerin tumün nuk tek seferde kisaltilmasi cimin olmesine neden olabilir. Kesilen cimler cim bicomakinesinin govdesinin icinde tikanlka sebep olabilir.

NOT: Biçme sonrasinda Çim uzunlugunda eşitsizlik veya kòtu yüzey bulunursa ya da biçme sirasinda motor hizın dinustugü tespit edilirse biçme hizini dusürün veya biçme yüksekligini artirin.

Çimsepetininbosaltilmasi

AUYARI: Kaza riskini azaltmak icin, cim sepe-tinde herhangi bir hasar ya da gucunde herhangi bir zayflama olup olmadigi duzenli olarak kontr-rol edin. Gerekirse, cim sepetini degistirin.

1. Anahtar kolunu ve sürme kolunu birakin (DLM481/DLM539 icin) veya anahtar kolunu birakin (DLM480/DLM538 icin).
2. Kilit anahtarini cikarin.
3. Arka kapağ açın ve ÇimSEPETINI tutamağtutarakçikarin.

Sek.37: 1. Arkakapak2.Tutamak 3.Cimsepiti

1. Cim sepetini boşaltın.

BAKIM

UYARI: Cim biçme makinesini saklamadan veya tatsächmadan ya da kontrol veya bakim yapmadan once kilit anahtarinin ve batarya kartusunun cim biçme makinesinden Çikarildigiindan daima emin olun.
AUYARI: Cim biçme makinese kullanındadehyilken, daima kilit anahtarın Çiçarin. Kilit anahtarın;cocuklarin erisemeyeşigi Güvenli bir yerde saklayın.
AUYARI: Kontrol veya bakim islemi yapmadan once eldiven giyin.
UYARI: Kontrol veya bakim yaparken daima yanlari korumali güvenlik gozlukleri takin.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyşimi, deformasyon vya Çatlaklar olusabilir.

Aleti EMNIYETLI ve CALISMAYA HAZIR durumda tutmak icin onarimal, baska her turlu bakim ve ayar lamalar daima Makita yedek parcalari kullanilarak Makita yetkili servis merkezleri veya Fabrikanin Servis Merkezleri tarafindan yapilmaldir.

Bakim

1. Kilit anahtarin ve batarya kartuslarini cikarin ve ardindan batarya kapagini kapatin.
2. Çim böyme makinesini yan yatirin. Çim böyme makinesinin-goingdesinin alt tarafinda biriken Çim parçalarini temizleyin.
3. Suyu, biçagın takili olduğu makinenin alt tarafina dokru dokün.

ÖNEMLİ NOT: Makineyi yüzsek basınçlı su ile yikamayın.

1. Tum somunlarin, civatalarin, vidalarin vb. sikligini kontrl edin.
2. Hareketli parcalari, hasar, kirilma ve asinmalara karsi kontrl edin. Hasarla ya da eksik parcalar tamir edilmeli ya da degistirilmelidir.
3. Cim biçme makinesini*cocuklarin ulasamayacagi güvenli bir yerde depolayin.

DLM481/DLM539 icin

ÖNEMLI NOT: Sekilde österilen kisma su dokmeyin. Motor ünitesine su dokülmesi makinenin arizalanmasina neden olabilir.

Sek.38: 1. Su dokulmemesi gereken kism

DLM481/DLM539 icin

ÖNEMLİ NOT: Şekilde gösterildigi gibi makine dok konumdayken makinenin üzerine su dokmeyin. Makine dok konumda ise su motor ünitesine dokülebilir ve makinenin arizalanmasina neden olabilir.

Sek.39

Cim biçme makinesinin taşınması

ADIKKAT: Cim biçme makinesini tasımadan once batarya kartuş ve kilit anahtarin Çikarl-miş oludgün dan emin olun.

Çim biçme makinesini taşırken arka kavrama kolunu ve makinenin on tarafindaki alt tutma parçasini sekilde gosterildigi gibi iki kişi ile tutun.

Sek.40: 1. Altutma parcasi 2. Arka kavrama kol

Depolama

DIKKAT : Makineyi dok konumda koyarken makineyi diz ve sabit bir yüzye yerleşirin.

Makine sabit olmayan bir yüzeye yerleşirilse makine düsebilir ve yaralanmaya neden olabilir.

Cim biçme makinesini serin, kuru ve kilitti bir yerde saklayın. Cim biçme makinesini ve Şarj aletini sicutlügen 40 °C'ye ulastigi ya da bu dereceyiGPCi ortamlarda saklamayın.

1. Batarya kartusunu ve kilit anahtarini cikarin.
2. Kilitleme pimini serbest birakmak icin alt tutamak uzerindeki topuzu cekerek topuzu 90^ cevirin. Ayni islemi diger tarafa uygulayin ve ardindan tutamaği katlayin.
   Sek.41: 1. Topuz

NOT: Tutamaği desteklemek, topuzu cekerken kilitleme pimini serbest birakmayi kolaylaşirir.

1. Her iki taraftaki topuzu 90^ cevirin. Topuzlarin sikica sabitlendigiinden emin olun.

DLM481/DLM539 icin

Sek.42: 1. Topuz

DLM480/DLM538 icin

Sek.43: 1. Topuz

ONEMLI NOT: Tutamagi katlarken kabolari sikistirmamaya dikkat edin.

1. Her iki taraftaki tirti somunlari gevsetin ve arindan sekilde gosterildigi gibi ust tutamaği katlayin.
   Sek.44: 1. Tirtilli somun 2. Ust tutamak
2. Makineyi dik konumda yerleştinir.

NOT: Cim biçme makinesini dok konumda yerleştinrken sadece tutamaktan degil, Çim biçme makinesinin govdesinden ve tutamaktan tutun.

1. Cim sepetini sekilde gosterildigi gibi depolayin.

Sek.45: 1. Cim sepeti
Sek.46: 1. Cim sepeti

Çim biçme makinese扭矩inntakilması veya çikarilması

AUYARI: Anahtar birakildiktan sonra bicak birkac saniye donmeye devam edebilir. Bicak tamamen durana kadar hiçbir ilem yapmaya baslamayin.
UYARI: Biçagi takarken veya Çikarirken kilit anahtarin ve batarya kartusunu daima Çikarin. Kilit anahtarin ve batarya kartusunun Çikarilması ciddi yaralanmalara sebeb olabilir.
AUYARI: Bicak uzerinde bir islem yaparken daima eldiven kullanin.

Çimbine makinesi bicağıninçikarilmasi

1. Çim yüzme makinesini yüzme)yüksekligi ayarlama kolu alt tarafa gelecek sekilde yan yatirin.
2. Biçagl kilitlemek icin, pimi Çim biçme makinesi góvdesi üzerindeki deliège sonuna kadar dokun.
3. Civatay 17 numara lokma anahtariyla saatin aksi yönunde cevirin.

Sek.47: 1. Cim biçme makinesi bóçagi 2. Pim

1. Lokma anahtari

2. Civatayi ve ardindan biçagi cikarin.
   Sek.48: 1. Biçak destegi 2. Çim biçme makinese biçaki 3. Civata 4. Çikinti

Çim böşme makinesi bóçgünın takiğması

UYARI: Cim biçme makinese biçagini dikkat-lice takin. Biçak bir üst/alt yüze sahiptir.
UYARI: Biçagi sabitlemek icin civatayi saat yönunde iyice siklayin.
AUYARI: Cim biçme makinesi bicăgınin ve:tüm sabitlme parçalarınin.Doğru sekilde takildigindan ve iyice sikldigindan emin olun.
UYARI: Bicaklarıdehyişirginizde,daima bu kilavuzda sunulan talimatlari izleyin.

ÖNEMLİ NOT: Çim böşme makinese.Beforeakları taktıkstan sonra pimi;cim böşme makinese,gövdesinden Çiçarin.

Çim biçme makinese biçaklarini takmak icin, çikarma prosedürünü tersinden izleyin.

SORUN GIDERME

Onarim icin servise gitmeden once konntrolleri yapin. Kilavuzda açiklanmayan bir probleme karşilasaşirsaniz makineyi parçalarına ayirmaya calismayin. Bunun yerine, Makita Yetkili Servis Merkezlerine basvurun ve daima orijinal Makita yedek parçaları kullanin.

Anormal durum Olasi nedeni (ariza)	Çozümü
Çim次会议 Makinesi为大家提供一个平台。	bataryaXXXXXXXXXXXX	yaXXXXXXXXXXXX
	Batarya sorunu (voltaj yetersiz) Batarya	kartuşunuXXXXXXXXXXXX kilit anahtarı tanı değil. Kilit anahtarı tanı.
Kısa bir sure kullanıman sonra motor duruyor.	Bataryanı Şarj seviyesi��kı. Batarya	kartuşunuXXXXXXXXXXXX kilit anahtarı tanı değil. Kesim yükboligiXXXXXXXXXXXX
	Kesim:yükboligiXXXXXXXXXXXX	Kesim:yükboligiXXXXXXXXXXXX
	Kesilen:Cim次会议 makinesine tikanmış.	Tıkanan:Cimi次会议 makinesinden:Cırkıncı.
Motor maksimum dev/dak orangina ulasmiyor.	BataryaXXXXXXXXXXXX	Batarya:(carte)bu kiklavuzda açıklandmiş gibi tanı.
	Batarya:(guc)duşüyor. Batarya:(carte)	sarfı edin. Şarj etmek ileyaramı-yorsa,batarya:(carte)
	Sürüş sistemi.Doğru islemiyor. Yerel yetik	ili servis merkezinden yarım isteyin.
Çim次会议 Makinesi为大家提供一个平台。	Bicalcign konarina :(bir cismı,örn. bir dal parçasi:takımlış.	Yabancı:Cismı:Cırkıncı.
	Sürüş sistemi:(doğru islemiyor. Yerel yetik	ili servis merkezinden yarım isteyin.
Anormal vibrasyon: →Cim次会议 makinesini(hemen durdurun!	Bicalcign,dengesiz, aşirili derecede ya da bir tarafı daha fazla olacak sekildeassistant	Bicalcigndeğıstirin.

ISTEGE BAGLIAKSESUARLAR

ADIKKAT: Bu aksesuarlar ve ek parçalar bu el kitabinda belirtilen Makita makineniz ile kullanımak icin tavsiye edilmektedir. HerhangiDAQ bir aksesuar ya da ek parca kullanilmasi atanlar icin bir yaralanma riski getirebilir. Aksesuarlari ya da ek parçaları yalinizca belirtilmis olan kullanim amaclarina uygun olarak kullanin.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-saniz bulundugunuz yerdeki yetkili Makita servisine basvurun.

Cim bicme makinesi biçagl
- Original Makita batarya ve Şarj aleti

NOT: Listedeki bazı kalemler ürünün ambalajinda standart aksesuar olarak yer alabilir. Bunlar ülkeden ülkeye farkılık).(Gosterebilir.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2,

3070 Kortenberg, Belgium

Makita Corporation
