Produkttyp	Akku-Rasenmäher
Marke	Makita
Modell	DLM539CT2
Schnittbreite	534 mm
Schnitthöhe	20 - 100 mm (10 Positionen)
Fahrgeschwindigkeit	2,5 - 5,0 km/h (stufenlos)
Leerlaufdrehzahl des Messers	3 000 min⁻¹
Stromversorgung	36 V Gleichstrom (2 Li-Ion-Akkus)
Kompatible Akkus	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Kompatibles Ladegerät	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Akkulaufzeit (ungefähr)	Variiert je nach Akku und Bedingungen; zwei Akkus verwenden
Schalldruckpegel (L_pA)	85 dB(A)
Schallleistungspegel (L_WA)	96 dB(A)
Vibrationsemissionen	2,5 m/s² oder weniger (Unsicherheit K=1,5 m/s²)
Abmessungen (L x B x H) in Betrieb	1 810 - 1 870 mm x 580 mm x 920 - 1 040 mm
Abmessungen (Lagerung, ohne Fangkorb)	610 mm x 580 mm x 925 mm
Nettogewicht	27,0 - 30,4 kg (je nach Akku und Zubehör)
Fangkorbvolumen	Ca. 70 L (Schätzung)
Hauptfunktionen	Sanftanlauf, elektrische Bremse, Füllstandsanzeige, zentrale Schnitthöhenverstellung, klappbarer Holm zur Aufbewahrung
Wartung und Reinigung	Unter dem Mähdeck nach Gebrauch reinigen; Wasserstrahl verwenden (nicht über den Motor gießen); Lager bei Bedarf schmieren
Sicherheit	Sicherheitsschlüssel, Verriegelung der Akkuabdeckung, Motorstopp beim Loslassen des Hebels, elektrische Bremse, Überlast-/Überhitzungs-/Tiefentladeschutz
Ersatzteile und Reparierbarkeit	Gerades Mähmesser (191V96-5 / 191W87-2), Mulchmesser (191Y65-4); Reparatur durch autorisiertes Makita-Servicecenter
Allgemeine Informationen	Nur zur Rasenmähen; nicht im Regen verwenden; Schutzart IPX4

Häufig gestellte Fragen - DLM539CT2 MAKITA

Welchen Akkutyp verwendet der Rasenmäher Makita DLM539CT2?

Der Mäher verwendet zwei 36-V-Gleichstrom-Lithium-Ionen-Akkus, kompatible Modelle: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B.

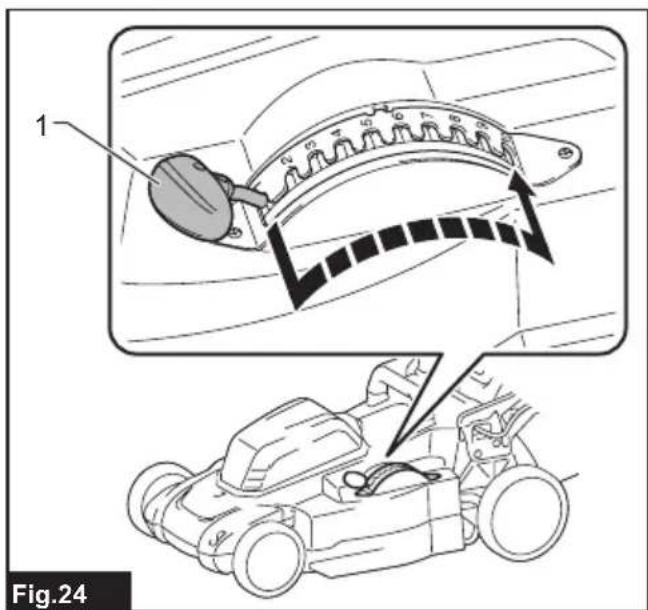

Wie stelle ich die Schnitthöhe ein?

Ziehen Sie den Hebel zur Schnitthöheneinstellung nach außen und bewegen Sie ihn in die gewünschte Position (1 bis 10, entsprechend 20 mm bis 100 mm).

Was tun, wenn der Mäher nicht startet?

Überprüfen Sie, ob beide Akkus eingesetzt und geladen sind, der Sicherheitsschlüssel steckt und der Hauptschalter eingeschaltet ist. Wenn das Problem weiterhin besteht, schlagen Sie in der Fehlerbehebungsanleitung nach.

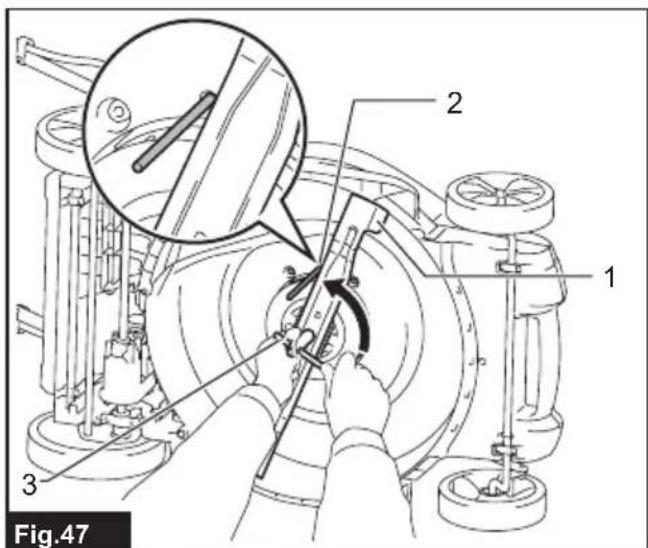

Wie pflege ich das Messer?

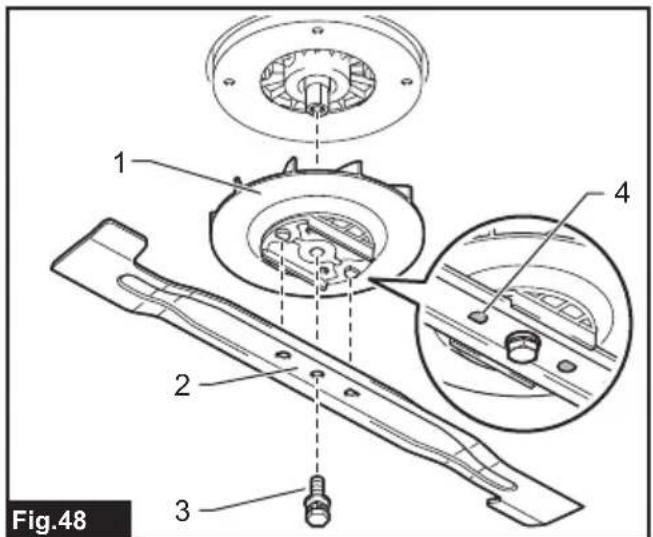

Entfernen Sie den Sicherheitsschlüssel und die Akkus, kippen Sie den Mäher auf die Seite, arretieren Sie das Messer mit einem Stift, lösen Sie die Schraube mit einem 17-mm-Ringschlüssel. Tragen Sie Handschuhe und ersetzen Sie das Messer, wenn es abgenutzt oder beschädigt ist.

Der Mäher stoppt während des Betriebs, was tun?

Dies kann durch Überlast (zu hohes Gras), Überhitzung oder einen entladenen Akku verursacht werden. Lassen Sie ihn abkühlen, erhöhen Sie die Schnitthöhe oder laden Sie die Akkus. Lesen Sie den Abschnitt 'Schutzsystem'.

Wie schwer ist der Mäher?

Das Nettogewicht variiert zwischen 27,0 und 30,4 kg je nach installierten Akkus und Zubehör (EPTA-Norm 01/2014).

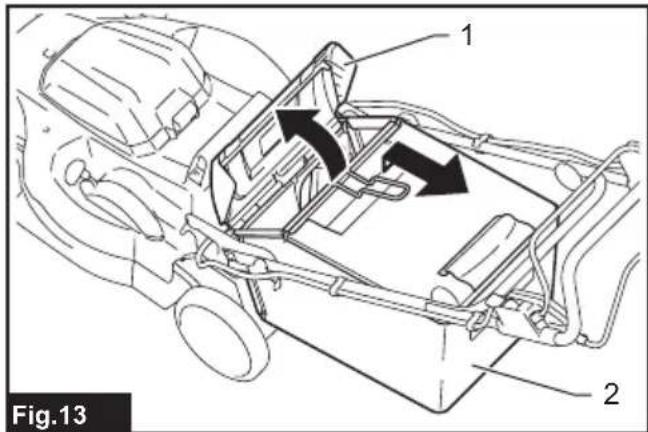

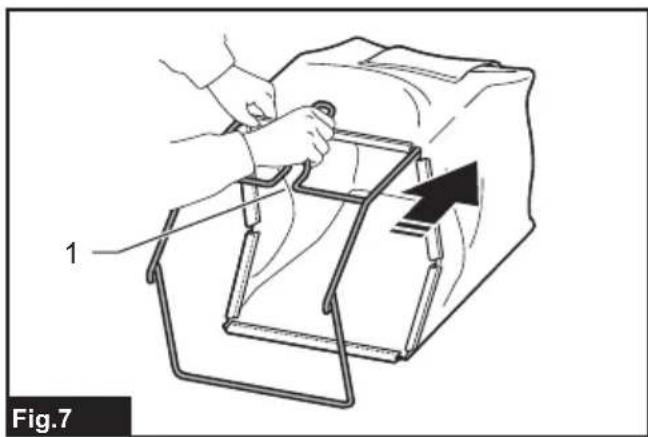

Wie leere ich den Fangkorb?

Lassen Sie den Schalthebel los, entfernen Sie den Sicherheitsschlüssel, öffnen Sie die hintere Abdeckung und fassen Sie den Griff des Fangkorbs, um ihn herauszunehmen. Leeren Sie ihn und setzen Sie ihn wieder ein.

Kann man nasses Gras mähen?

Es wird davon abgeraten, auf nassem Gras zu mähen, um Ausrutschen zu vermeiden und einen sauberen Schnitt zu erzielen. Zudem kann nasses Gras den Fangkorb verstopfen.

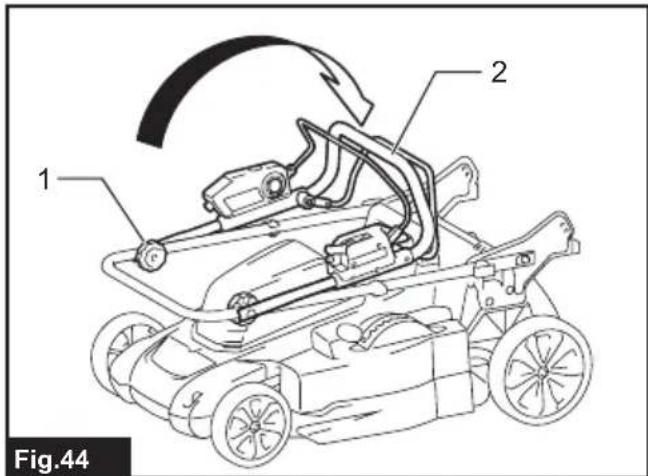

Wie lagere ich den Mäher?

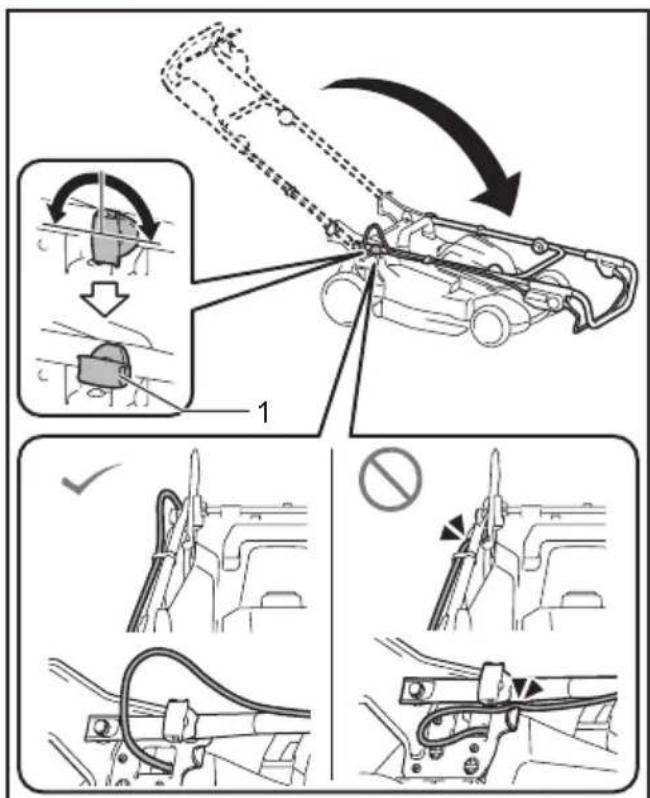

Entfernen Sie die Akkus und den Sicherheitsschlüssel, klappen Sie den Holm durch Drehen der Feststellknöpfe, und lagern Sie den Mäher aufrecht an einem trockenen, kühlen Ort, außerhalb der Reichweite von Kindern.

Wo finde ich Ersatzteile?

Verwenden Sie ausschließlich Original-Makita-Teile. Wenden Sie sich für Messer, Akkus, Ladegeräte und anderes Zubehör an ein autorisiertes Makita-Servicecenter.

BEDIENUNGSANLEITUNG DLM539CT2 MAKITA

EN	Cordless Lawn Mower INSTRUCTION MANUAL 10
FR	Tondeuse Sans Fil MANUEL D'INSTRUCTIONS 22
DE	Akku Rasenmäher BETRIEBSANLEITUNG 36
IT	Tosaerba a batteria ISTRUZIONI PER L'USO 51
NL	Accugrasmaier GEBRUIKSAANWIJZING 65
ES	Cortadora de Cesped	MANUAL DE INSTRUCCIONES 79
PT	Cortadora de Grama a Bateria Manual DE INSTRUÇões 93
DA	Akku-plæneklipper BRUGSANVISNING 107
EL	Mŋχavń ykažóv με μπαταρία ΕΓXEPIΔIO OΔHΓΙΩN 120
TR	Akūlü Çim Biçme Makasi KULLANMA KILAVUZU 135

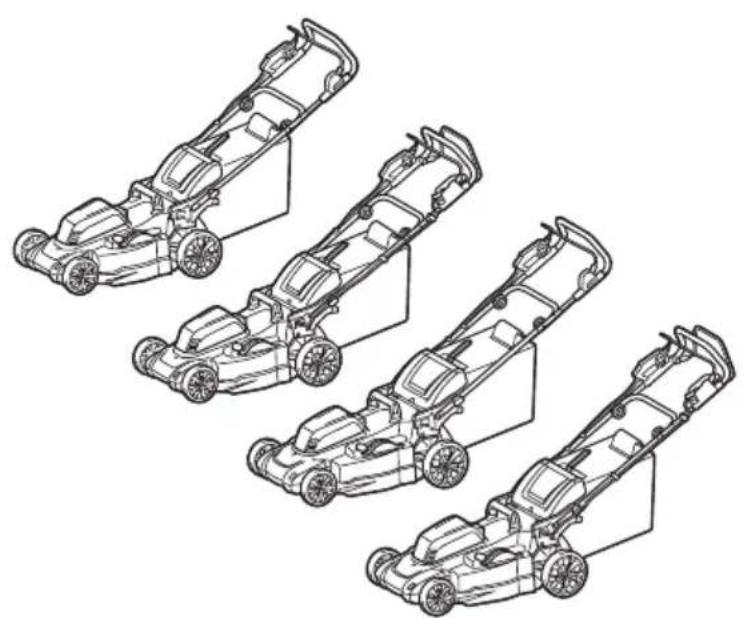

DLM480
DLM481
DLM538
DLM539

Fig.42

Fig.43

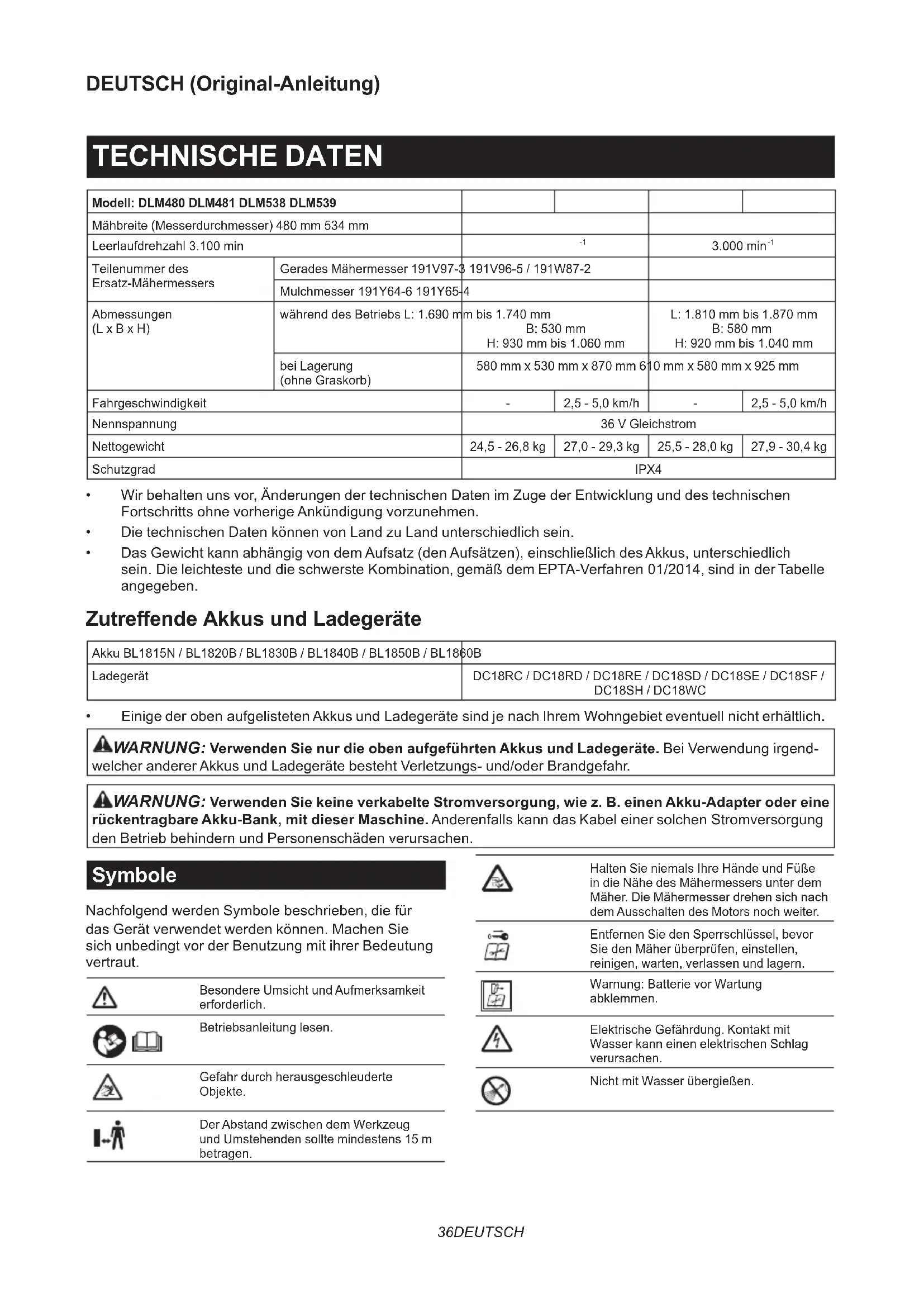

SPECIFICATIONS

Model: DLM480 DLM481 DLM538 DLM539
Mährbrite (Messerdurchmesser) 480 mm 534 mm
Leerlaufdrehzahl 3.100 min		-1		3.000 min-1
Teilenummer des Ersatz-Mahermessers	Gerades Mahermesser 191V97-3	191V96-5 / 191W87-2
	Mulchmesser 191Y64-6 191Y65-4
Abmessungen (L x B x H)	während des Betriebs L: 1.690 m	m bis 1.740 mmB: 530 mmH: 930 mm bis 1.060 mm		L: 1.810 mm bis 1.870 mmB: 580 mmH: 920 mm bis 1.040 mm
	bei Lagerung(ohne Graskorb)	580 mm x 530 mm x 870 mm 6		10 mm x 580 mm x 925 mm
Fahrgeschwindigkeit		-	2,5 - 5,0 km/h	-	2,5 - 5,0 km/h
Nennspannung		36 V Gleichstrom
Nettogewicht		24,5 - 26,8 kg	27,0 - 29,3 kg	25,5 - 28,0 kg	27,9 - 30,4 kg
Schutzgrad		IPX4

Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
Die technischen Daten konnen von Land zu Land unterschiedlich sein.
Das Gewicht kann abhängig von dem Aufsatz (den Aufsätzen), einschließlich des Akkus, unterscheidlich sein. Die leichteste und die schwerste Kombination, gemäß dem EPTA-Verfahren 01/2014, sind in der Tabelle angegeben.

Zutreffende Akkus und Ladegeräte

Akku BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Ladegerät	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

• Einige der oben aufgelisteten Akkus und Ladegeräte sind je nach ihrem Wohngebiet eventuell nicht erhältlich.

WARNING: Verwenden Sie nur die oben aufgeführten Akkus und Ladegeräte. Bei Verwendung irgend-cher anderer Akkus und Ladegeräte besteht Verletzungs- und/oder Brandgefahr.

WARNING: Verwenden Sie keine verkabelte Stromversorgung, wie z. B. einen Akku-Adapter oder eine Beckentragbare Akku-Bank, mit dieser Maschine. Anderenfalls kann das Kabel einer solchen Stromversorgung in Betrieb befindern und Personenschäden verursichen.

Symbole

Nachfolgend werden Symbole beschreiben, die für das Gerät verwendet werden konnen. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

Besondere Umsicht und Aufmerksamkeit erforderlich.

Betriebsanleitung lessen.

Gefahr durch herausgeschleuderte Objekte.

Der Abstand zwischen dem Werkzeug und Umstehenden sollte mindestens 15m betragen.

Halten Sie niemals ihre Höhe und Fuß in die Nähe des Mahermessers unter dem Maher. Die Mahermesser drehen sich nach dem Ausschalten des Motors noch weiter.

Entfernen Sie den Sperrschlussel, bevor Sie den Maher überprüfen, einstellen, reinigen, warten, verlassen und lagern.

Warning: Batterie vor Wartung abklemmen.

Elektrische Gefährung. Kontakt mit Wasser kann einen elektrischen Schlag verursachen.

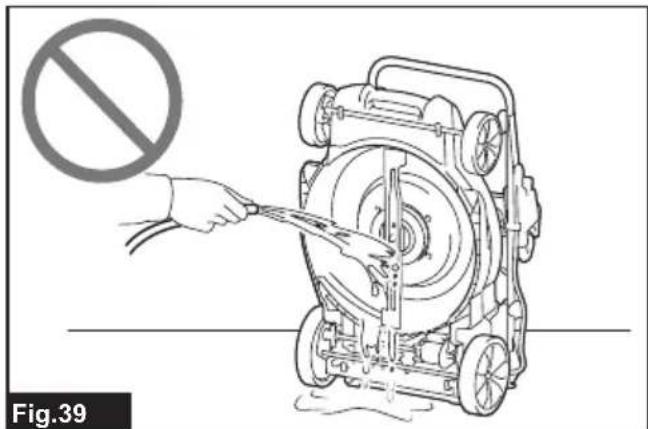

Nicht mit Wasser übergiessen.

Ni-MH Li-ion	Nur für EU-Länder Aufgrund des Vorhandenseins gefährlicher Komponenten in der Ausrüstung können Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien sich negativ auf die Umwelt und die menschliche Gesundheit auswirken. Entsorgen Sie Elektro- und Elektronikgeräte oder Batterien nicht mit dem Hausmüll! In Übereinstimmung mit der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte, Akkumulatoren und Batterien, verbrauchte Akkumulatoren und Batterien sowie ihrer Anpassung an nationales Recht sollen Elektro-Altgeräte, Batterien und Akkumulatoren gemäß den Umweltschutzbestimmungen getrennt gelagert und zu einer getrennten Sammelstelle für Siedlungsabfälle geliefert werden. Dies wird durch das am Gerät angebrachte Symbol der durchgestruchenen Abfalltonne auf Rädern angezeigt.
Lau Lau	Garantierter Schalleistungspegel gemäß der EU-Richtlinie über Außenlärm.
Schalleistungspegel gemäß der australischen NSW-Lärmschutzverordnung

Vorgesehene Verwendung

Die Maschine ist für Rasenmahen vorgesehen.

Gerausch

Typischer A-bewerteter Geräuschpegel ermittelt gemäß EN60335-2-77:

Modell DLM480

Schalldruckpegel (L_pA) : 84 dB (A)

Schalleistungspegel (L_WA) : 92 dB (A)

Messunsicherheit (K): 3 dB (A)

Modell DLM481

Schalldruckpegel (L_pA) : 84 dB (A)

Schalleistungspegel (L_WA) : 92 dB (A)

Messunsicherheit (K): 3 dB (A)

Modell DLM538

Schalldruckpegel (L_pA) : 85 dB (A)

Schalleistungspegel (L_WA) : 96 dB (A)

Messunsicherheit (K): 3 dB (A)

Modell DLM539

Schalldruckpegel (L_pA) : 85 dB (A)

Schalleistungspegel (L_WA) : 96 dB (A)

Messunsicherheit (K): 3 dB (A)

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) wurde(n) im Einklang mit der Standardprümfmethode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Schallemissionswert(e) kann (konnen) auch für eine Vorbewertung des Gefährungsgrads verwendet werden.

WARNUNG: Einen Gehorschutzlagen.

WARNING: Die Schallemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Wert(en) abweichen.

AWARNUNG: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrads unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

Schwingungen

Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN60335-2-77:

Modell DLM480

Schwingungsemission (a_h) .. 2,5m / s^2 oder weniger.
Messunsicherheit (K): 1,5m / s^2

Modell DLM481

Schwingungsemission (a_h) .. 2,5m / s^2 oder weniger.
Messunsicherheit (K): 1,5m / s^2

Modell DLM538

Schwingungsemission (a_h) .. 2,5m / s^2 oder weniger.
Messunsicherheit (K): 1,5m / s^2

Modell DLM539

Schwingungsemission (a_h) .. 2,5m / s^2 oder weniger.
Messunsicherheit (K): 1,5m / s^2

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) wurde(n) im Einklang mit der Standardprümf Methode gemessen und kann (konnen) für den Vergleich zwischen Werkzeugen herangezogen werden.

HINWEIS: Der (Die) angegebene(n)

Vibrationsgesamtwert(e) kann (konnen) auch für eine Verbewertung des Gefährungsgrads verwendet werden.

WARNING: Die Vibrationsemission während der tatsächlichen Benutzung des Elektrowerkzeugs kann je nach der Benutzungsweise des Werkzeugs, und speziell je nach der Art des bearbeiteten Werkstücks, von dem (den) angegebenen Emissionswert(en) abweichen.

WARNING: Identifizieren Sie

Sicherheitsmaßnahmen zum Schutz des Benutzers anhand einer Schätzung des Gefährungsgrades unter den tatsächlichen Benutzungsbedingungen (unter Berücksichtigung aller Phasen des Arbeitszyklus, wie z. B. Ausschalt- und Leerlaufzeiten des Werkzeugs zusätzlich zur Betriebszeit).

EG-Konformitätserklärung

Nur fur europäische Länder

Die EG-Konformitätserklarung ist als Anhang A in dieser Bedienungsanleitung enthalten.

SICHERHEITSWARNUNGEN

Allgemeine Sicherheitswarningsnungen für Elektrowerkzeuge

WARNING: Lesen Sie alle mit this-sem Elektrowerkzeug gelieferten Sicherheitswannungen, Anweisungen, Abbildungen und technischen Daten durch. Eine Missachtung der unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Der Ausdruck „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr mit Netzstrom (mit Kabel) oder Akku (ohne Kabel) betriebenes Elektrowerkzeug.

Sicherheitswarnings für Akku-Rasenmäher

1. Vermeiden Sie die Benutzung des Rasenmachers bei schlechten Witterungsverhältnissen, besonders bei Blitzschlaggefahr. Dadurch wird die Gefahr, von einem Blitz getroffen zu werden, verringgert.
2. Untersuchen Sie den Bereich, in dem der Rasenmaher verwendet werden soll, gründlich auf Wildtiere. Wildtiere können durch den Rasenmaher während des Betriebs verletzt werden.
3. Inspizieren Sie den Bereich, in dem der Rasenmacher verwendet werden soll, gründlich, und entfernen Sie alle Steine, Stöcke, Drahte, Knochen und andere Fremdkörper. Herausgeschleuderte Objekte können Personenschäden verursachen.
4. Führer Sie vor der Verwendung des Rasenmahers immer eine visuelle Inspektion durch, um sicherzustellen, dass das Messer und die Messerbaugruppe nicht abgenutzt oder beschädigt sind. Verschlissene oder beschädigte Teile erhöhen die Verletzungsgefahr.
5. Überprüfen Sie den Grasfänger möglich auf Verschleiß oder Verschlechterung. Ein verschlissener oder beschädigter Grasfänger kann das Risiko von Personenschäden erhöhen.
6. Halten Sie die Schutzvorrichtungen in Position. Schutzvorrichtungen müssen betriebsfähig und ordnungsgemäß montiert sein. Eine lose, beschädigte oder nicht korrekt Funktionierende Schutzvorrichtung kann zu Personenschäden führen.
7. Halten Sie alle Kühllufteinlässe frei von Unrat. Verstopfte Luftteinläse und Ablagerungen konnen zu Überhitzung oder Brandgefahr führen.

8. Tragen Sie während des Betriebs des Rasenmachers immer rutschfestes und schützendes Schuhwerk. Betreiben Sie den Rasenmacher nicht barfuß oder mit offenen Sandalen. Dadurch wird die Verletzungsgefahr für die Fuß durch Kontakt mit dem rotierenden Messer verringgert.

9. Tragen Sie während des Betriebens des Rasenmahers immer eine large Hose. Ungeschützte Haut erhöht die Wahrscheinlichkeit von Verletzungen durch weggeschleuderte Gegenstände.

10. Betreiben Sie den Rasenmacher nicht in nassem Gras. Stets gehen, niemals laufen. Dadurch wird die Gefahr des Rutschens und Stürzens, bei dem es zu Personenschäden kommt kann, verringert.
11. Betreiben Sie den Rasenmacher nicht auf übermäßig steilen Hängen. Dies reduziert die Gefahr des Verlusts der Kontrolle, des Rutschens und Stürzens, was zu Personenschäden führen kann.
12. Achten Sie beim Arbeiten auf Hängen stets auf ihren Halt, arbeiten Sie stets quer zur Hangfläche, niemals auf- oder abwärts, und halten Sie bei Richtungswechseln äußerte Vorsicht walten. Dies reduziert die Gefahr des Verlusts der Kontrolle, des Rutschens und Stürzens, was zu Personenschäden führen kann.
13. Lassen Sie außerste Vorsicht walten, wenn Sie den Rasenmacher ruckwärts betreiben oder auf sich zuziehen. Achten Sie immer auf ihre Umgebung. Dadurch wird die Stolpergefahr während des Betriebs verringert.
14. Berühren Sie die Messer und andere gefährliche bewegliche Teile nicht, während sie noch in Bewegung sind. Dadurch wird die Verletzungsgefahr durch bewegte Teile verringgert.
15. Stellen Sie beim Beseitigen von eingeklemmtem Material oder beim Reinigen des Rasenmahers sicher, dass alle Betriebsschalter ausgeschaltet sind und der Akku abgeklemmt ist. Unerwarteter Betrieb des Rasenmahers kann zu schweren Personenschäden führen.

DIESE ANWEISUNGEN AUFBEWAHREN.

WARNING: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung konnen schwere Verletzungen verursachen.

WICHTIGESICHERHEITSVORSCHRIFTEN

WARNING: Lesen Sie alle Sicherheitswarnings und Anweisungen durch. Eine Missachtung der unten aufgeführten Warnungen und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für spätere Bezugnahme auf.

Einarbeitung

1. Lesen Sie die Anweisungen sorgfältig durch.
   Machen Sie sich mit der Bedienung und dem korrekten Gebrauch des Mahers vertraut.

2. Kinder oder Personen, die nicht mit dieser Anleitung vertraut sind, *{d}ufen den M her keinesfalls benutzten. Ortliche Vorschriften konnen das Alter der Bedienungsperson einschränken.

3. Betreiben Sie den Maher keinesfalls, während sich Personen, besonderss Kinder, oder Haustiere in der Nähe aufhalten.
4. Der Bediener oder Benutzer ist verantwortlich für Verletzungen oder Sachschäden, die an Personen oder ihrem Eigentum entstehen.
5. Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Maher speiten.
6. Körperliche Verfassung - Betreiben Sie den Maher nicht unter dem Einfluss von Drogen, Alkohol oder Medikamenten.

Vorbereitung

1. Tragen Sie während der Benutzung des Mahers stets kräftiges Schuhwerk und eine lange Hose. Beteiben Sie den Maher nicht barfußer mit offenen Sandalen. Vermeiden Sie das Tragen von Kleidungsstücken oder Schmucksachen, die lose sitzen oder herunterhängende Schnüre oder Bänder haben. Diese können von beweglichen Teilen erfasst werden.
2. Unterziehen Sie den Maher vor Gebrauch immer einer Sichtprüfung auf beschädigte, fehlende oder deplatzierte Schutzhauben oder Abschirmungen.
3. Vergewissern Sie sich, dass sich keine anderen Personen im Arbeitsbereich aufhalten, bevor Sie mit dem Mahen beginnen. Stellen Sie den Maher ab, falls jeder den Arbeitsbereich betritt.
4. Stecken Sie den Sperrschlussel nicht mehr in den Maher, bis dieser betriebsbereit ist.
5. Tragen Sie stets eine Schutzbrille, um ihre Augen bei Verwendung von Elektrowerkzeugen vor Verletzung zu schützen. Die Brille muss der Vorschrift ANSI Z87.1 in den USA, EN 166 in Europa oder AS/NZS 1336 in Australien/Neuseeland entsprechen. In Australien/Neuseeland ist das Tragen eines Geschitsschutzes gesetzlich vorgeschreiben, um auch Ihr Gesicht zu schützen.

Der Arbeitgeber ist davon verantwortlich, den Gebrauch von angemessener Schutzausrüstung für die Werkzeugbenutzer und andere Personen im unmittelbaren Arbeitsbereich durchzusetzen.

1. Überprüfen Sie die Messer oder die Messerschrauben vor dem Betrieb sorgfältig auf Risse oder Beschädigung. Wechseln Sie gerissene oder beschädigte Messer oder Messerschrauben unverzüglich aus.

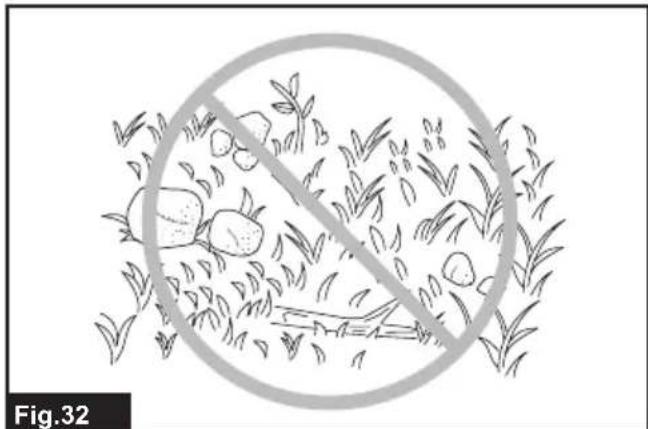

2. Entfernen Sie vor dem Mähen Fremdkörper, wie Steine, Draht, Flaschen, Knochen und große Äste, vom Arbeitsbereich, um Personenschäden und Beschädigung des Mahers zu verhüten.
3. Vom Mahermesser Herausgeschleuderte Gegenstände können schwere Personenverletzungen verursachen. Der Rasen ist vor jedem Mahen sorgfältig zu überprüfen und von allen Objekten zu räumen.
4. Achten Sie auf LÖcher, Furchen, Bodenwellen, Steine oder sonstige verborgene Objekte. Unebenes Gelände können einen Unfall durch Ausrutschen und Hinfallen verursachen. Hohes Gras kann Hindernisse verbergen.
5. Benutzen Sie persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Sachgemäß Gerbrauch von Schutzausrüstung (z. B. Staubmaske, rutschfeste Sicherheitsschuhe, Helm und Gehorschutz)trägt zu einer Reduzierung der Verletzungsgefahr bei.

Betrieb

1. Übernehmen Sie sich nicht. Achten Sie stets auf gute Balance. Achten Sie an Hängen immer auf einen sicheren Stand. Stets gehen, niemals laufen.

2. Halten Sie den Maher an, entfern den Sie den Sperrschlüssel, und vergewissern Sie sich, dass alle beweglichen Teile zu einem vollständigen Stillstand gekommen sind:

3. wann immer Sie den Maher verlassen,

4. bevor Sie Blockierungen beseitigen oder den Auswurf frei machen,
5. bevor Sie den Maher überprüfen, reinigen oder darüber arbeiten,
6. nach dem Auftreffen auf einen Fremdkörper. Überprüfen Sie den Maher auf Beschädigung, und führen Sie Reparaturen durch, bevor Sie den Maher wieder starten und in Betriebnehmen,

7. wann immer der Maher ungewohnlich zu vibrieren beginnnt.

8. Betreiben Sie den Maher niemals mit defekten Schutzklappen oder Abschirmungen oder ohne Sicherheitsvorrichtungen, wie z. B. Abweiser und/oder Graskorb.

9. Vermeiden Sie die Benutzung des Mahers bei schlechten Witterungsverhältnissen, besonderss bei Blitzschlaggefahr.

10. Tragen Sie während der Benutzung des Mahers stets einen Augenschutz und robuste Schuhe.
11. Betreiben Sie den Maher nur bei Tageslicht oder hellem Kunstlicht.
12. Schalten Sie den Maher gemäß den Anweisungen vorsichtig ein, während ihre Fübe einen ausreichenden Sicherheitsstand von dem (den) Messer(n) haben.

13. Hüten Sie sich vor Fuß- und Handverletzungen durch die Mähermesser.

14. Achten Sie stets darauf, dass die Beluftungsöffnungen frei von Unrat sind.

15. Mahren Sie Hänge nur seitwärts, niemals auf und ab. Gehen Sie bei Richtungsänderungen auf Hängen außerst vorsichtig vor. Mahren Sie keine sehr steilen Höhe.
16. Lassen Sie außerste Vorsicht walten, wenn Sie den Maher ruckwärts betreiben oder auf sich zuziehen.
17. Halten Sie das (die) Messer an, wenn der Maher zum Transportieren gekippt werden muss, wenn andere Flächen als Rasen überquert werden müssen, und wenn der Maher zu und vom Arbeitsbereich transportiert werden muss.
18. Neigen Sie den Maher nicht, wenn Sie den Motor einschalten, außer wenn der Maher zum Starten geeigt werden muss. Neigen Sie den Maher in thisem Fall nicht mehr als absolut notwendig, und haben Sie nur den vom Bediener abgewandten Teil an. Achten Sie stets darauf, dass sich beiden Höhe an der Arbeitsposition befinden, bevor Sie den Maher wieder auf den Boden stellen.
19. Halten Sie ihre Höhe oder Fuß nicht in die Nähe von rotierenden Teilen oder darunter. Bleiben Sie stets von der Auswurföffnung fern.
20. Transportieren Sie den Maher nicht in eingeschaltetem Zustand.
21. Vermeiden Sie die Benutzung des Mahs in nassem Gras.
22. Halten Sie den Bügelgriff stets mit festem Griff.
23. Fassen Sie nicht die freiliegenden Schneidmesser oder die Schneidkanten an, wenn Sie den Maher anheben oder halten.
24. Halten Sie Hände und Fuß von den rotierenden Messern fern. Vorsicht - Die Messer dren sich nach dem Ausschalten des Mahers noch weiter.
25. Brechen Sie den Betrieb sofort ab, wenn Sie irgendetwas Ungewohnliches bemerken. Schalten Sie den Maher aus, undziehen Sie den Sperschlüssel ab. Überprüfen Sie dann den Maher.
26. Versuchen Sie niemals, Einstellungen der Schnitthöhe bei laufendem Maher durchzufahren, wenn der Maher eine Funktion zum Einstellen der Schnitthöhe besitzt.
27. Lassen Sie den Schalthebel los, und warten Sie, bis das Messer zum Stillstand gekommen ist, bevor Sie Einfahrten, Gehwege, Straßen und schotterbedeckte Flächen überqueren. Ziehen Sie den Sperrschlüssel auch ab, wenn Sie den Maher verlassen, wenn Sie sich bücken, um etwas aufzuheiten oder aus dem Weg zu räumen, oder in irgendener anderen Situation, bei der Sie von ihrer Arbeit abgenckt werden konnten.

28. Falls der Rasenmacher auf einen Fremdkörpersstoß, gehen Sie folgendermaßen vor: -Stellen Sie den Maher ab,lassen Sie den Schalthebel los,und warten Sie,bis das Messer zum vollständigen Stillstand kommt. -Entfernen Sie den Sperschluss und den Akku.

29. Überprüfen Sie den Maher gründlich auf etwaige Beschädigung.

30. Tauschen Sie das Messer aus, falls es in irgendener Weise beschädigt ist. Reparieren Sie etwaige Schäden, bevor Sie den Maher wieder in Betriebnehmen und weiter benutzen.
31. Starten Sie den Mäher nicht, wenn Sie vor der Auswurföffnung stehen.
32. Falls der Maher beginnt, ungewohnlich heftig zu vibrieren (sofort überprüfen),
33. auf Beschädigung überprüfen,
    -beschädigte Teile austauschen oder reparieren,
34. prüfen, ob lose Teile vorhanden sind, und diese festziehen.
35. Richten Sie den Materialauswurf niemals auf Personen. Vermeiden Sie Auswerfen von Material gegen eine Wand oder eine Behinderung. Das Material konnte auf den Bediener zurückprallen. Halten Sie das Messer an, wenn Sie Schotterflächen überqueren.
36. Ziehen Sie den Maher nicht ruckwärts, wenn dies nicht unbedingt notwendig ist. Wenn Sie gezwungen sind, den Maher von einem Zaun oder einer ähnlichen Behinderung zurückzuziehen, schauen Sie nach unten und halten, bevor und während Sie sich ruckwärts bewegen.
37. Stellen Sie den Motor ab, und warten Sie, bis das Messer zu einem vollständigen Stillstand kommt, bevor Sie den Grasfänger entfern. Beachten Sie, dass die Messer nach dem Ausschalten nachlaufen.
38. Wenn Sie die Maschine auf schlammigem Boden, auf einem nassen Hang oder an einem Schlüpfri-gen Ort benutzen, achten Sie auf ihren Stand.
39. Tauchen Sie die Maschine nicht in einen Tümpel ein.
40. Achten Sie beim Betrieben der Maschine auf Rohrleitungen und Kabel.

Wartung und Lagerung

1. Tauschen Sie verschlissene oder beschädigte Teile zur Sicherheit aus. Verwenden Sie nur Original-Ersatzteile und -Zubehor.
2. Überprüfen und warten Sie den Maher regelmäßig.
3. Bewahren Sie den Macher bei Nichtgebrauch außer Reichweite von Kindern auf.
4. Achten Sie auf festen Sitz aller Muttern, Bolzen und Schrauben, um sicherzugehen, dass sich das Gerät in einwandfreiem Arbeitszustand befindet.
5. Überprüfen Sie den Graskorb oft auf Verschleib oder Verschlechterung. Vergewissern Sie sich vor der Lagerung stets, dass der Graskorb leer ist. Tauschen Sie einen verschlissenen Graskorb zur Sicherheit gegen ein neuen Original-Ersatzteil aus.
6. Verwenden Sie nur die in dieser Anleitung angegebenen Originalmesser des Herstellers.

7. Lassen Sie während der Einstellung des Mahers Vorsicht walten, um Einklemmen der Finger zwischen den beweglichen Messern und den feststehenden Teilen des Mahers zu verhüten.

8. Überprüfen Sie die Messerbefestigungsschraube in regelmäßigen Abständen auf festen Sitz.

9. Lassen Sie den Maher vor der Lagerung stets abkühlen.
10. Wenn Sie die Messer warten, bedenken Sie, dass sich die Messer immer noch bewegen konnen, selbst wenn die Stromquelle abgeschaltet ist.
11. Versuchen Sie niemals, Sicherheitsvorrichtungen zu entfernen oder zu manipulieren. Überprüfen Sie regelmäßige ihre ordnungsgemeße Funktion. Unterlassen Sie jegliche Beeinträchtigung der beabsichtigten Funktion einer Sicherheitsvorrichtung oder eine Verringerung des von einer Sicherheitsvorrichtung bereitgestelltten Schutzes.
12. Lassen Sie die Maschine nicht unbeaufsichtigt im Freien bei Regen stehen.
13. Lagern Sie die Maschine nicht an einem Ort, der direktem Sonnenlicht und Regen ausgesetzt ist, sondern an einem Ort, an dem es nicht heißt oder feucht wird.

Gebrauch und Pflege von Akkuwerkzeugen

1. Laden Sie den Akku nur mit dem vom Hersteller vorgeschreibenben Ladegerät. Ein Ladegerät, das für einen Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akku eine Brandgefahr darstellen.
2. Benutzen Sie Elektrowerkzeuge nur mit den ausdrücklich vorgeschreibennen Akkus. Bei Verwendung irgendwelcher anderer Akkus besteht Verletzungs- und Brandgebung.
3. Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben, und anderen kleinen Metallteilen auf, welche die Kontakte kurzschreiben konnen. Kurzschlieben der Akkukontakte kann Verbrennungen oder einen Brand verursachen.
4. Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommt, spulen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelangt,uchen Sie zusätzlich arztliche Hilfe auf. Die vom Akku austretende Flüssigkeit kann Hautreizungen oder Verzuzungen verursachen.
5. Verwenden Sie keinen Akku und auch kein Werkzeug, der (das) beschädigt oder modifiert ist. Beschädigte oder modifizierte Akkus können unvorhersehbares Verhalten zeigen, das zu einem Brand, einer Explosion oder Verletzungsgefahr führen kann.
6. Setzen Sie einen Akku oder ein Werkzeug nicht Feuer oder übermögen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130^ kann es zu einer Explosion kommt.
7. Befolgen Sie alle Ladeanweisungen, und laden Sie den Akku bzw. das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs. Wird der Ladevorgang unsachgemäß oder bei Temperaturen außerhalb des angegebenen Bereichs durchgeführt, kann es zu einer Beschädigung des Akkus und erhöhter Brandgefahr kommt.

Sicherheit der Elektrik und des Akkus

1. Werfen Sie den (die) Akku(s) nicht ins Feuer. Die Zelle konnte explodieren. Prufen Sie die örtlichen Vorschriften für mögliche spezielle Entsorgungsanweisungen.
2. Versuchen Sie nicht, den (die) Akku(s) zu öffnen oder zu verstimmeln. Freigesetzer Elektrolyt ist korrosiv und kann Schäden an Augen oder Haut verursachen. Falls er verschlückt wird, kann er giftig sein.
3. Laden Sie den Akku nicht im Regen oder an nassen Orten.
4. Laden Sie den Akku nicht im Freien.
5. Fassen Sie das Ladegerät, einschließlich des Ladegerätesteckers und der Ladegeräteanschluss, nicht mit nassen Händen an.
6. Tauschen Sie den Akku nicht im Regen aus.
7. Vermeiden Sie Benetzen der Akkukontakte mit einer Flüssigkeit, wie z. B. Wasser, oder Untertauchen des Akkus. Lassen Sie den Akku nicht im Regen stehen, und unterlassen Sie Laden, Benutzen oder Lagern des Akkus an einem feuchten oder nassen Ort. Falls die Kontakte nass werden, oder eine Flüssigkeit in den Akku eindringt, kann der Akku kurzgeschlossen werden, und es besteht Überhitzungs-, Brand- oder Explosionsgefahr.
8. Nachdem Sie den Akku von der Maschine oder vom Ladegerät entfernt haben, bringen Sie unbedingt die Akkuabdeckung am Akku an, und lagern Sieihn an einem trockenen Ort.
9. Tauschen Sie den Akku nicht mit nassen Händen aus.
10. Vermeiden Sie gefährliche Umgebungen. Benutzen Sie die Maschine nicht an feuchten oder nassen Orten, und setzen Sie sie auch keinem Regen aus. Wasser, das in die Maschine eindringt, erhöht die Stromschlaggefahr.
11. Falls der Akku Nass wird,{lassen Sie das eingedrungene Wasser ab,und wischen Sie ihn dann mit einem trockenen Tuch ab.Lassen Sie den Akku an einem trockenen Ort vollkommen trocknen,bevor Sie ihn benutzen.

Wartung

1. Lassen Sie Ihr Elektrowerkzeug nur unter Verwendung identischer Ersatzteile von einem qualifizierten Wartungstechniker warten. Dadurch wird die Aufrechterhaltung der Sicherheit des Elektrowerkzeugs gewährleistet.
2. Beschädigte Akkus)dürfen auf keinen Fall gewartet werden.Die Wartung von Akkus darf nur vom Hersteller oder von einer Vertragswerkstatt durchgefuhrt werden.

DIESE ANWEISUNGEN

AUFBEWAHREN.

WARNING: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten.

MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung konnen schwere Verletzungen verursachen.

Wichtige Sicherheitsanweisungen für Akku

1. Lesen Sie vor der Benutzung des Akkus alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
2. Unterlassen Sie Zerlegen oder Manipulieren des Akkus. Es kann sonst zu einem Brand, übermaßiger Hitzeentwicklung oder einer Explosion kommt.
3. Falls die Betriebszeit betrachtlich kürzer geworden ist, stellen Sie den Betrieb sofort ein. Anderenfalls besteht die Gefahr von Überhitzung, möglichen Verbrennungen und)sogar einer Explosion.
4. Falls Elektrolyt in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus, und begeben Sie sich unverzüglich in arztliche Behandlung. Anderenfalls konnen Sie ihre Sehrkraft verlieren.
5. Der Akku darf nicht kurzgeschlossen werden:

(1) Die Kontakte)dürfen nicht mit leitfähigem Material berührt werden.
(2)Lagern Sie den Akku nicht in einem Behalter zusammen mit anderen Metallgegenständen, wie z.B.Nagel, Munzen usw.
(3) Setzen Sie den Akku während Wasser noch Regen aus.

Ein Kurzschluss des Akkus verursacht starken Stromfluss, der Überhitzung, mögliche Verbrennungen und einen Defekt zur Folge haben kann.

1. Lagern und benutzen Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur 50 °C erreichen oder überschreiben kann.
2. Versuchen Sie niemals, den Akku zu verbrennen, selbst wenn er stark beschädigt oder vollkommen verbraucht ist. Der Akku kann im Feuer explodieren.
3. Unterlassen Sie Nageln, Schneiden, Zerquetschen, Werfen, Fallenlassen des Akkus oder Schlagen des Akkus mit einem harten Gegenstand. Eine solche Handlung kann zu einem Brand, übermäßiger Hitzeentwicklung oder einer Explosion führen.
4. Benutzen Sie keine beschädigten Akkus.
5. Die enthaltenen Lithium-lonen-Akkus unterliegen den Anforderungen der Gefahrengut-Gesetzgebung. Fürkommenzielle Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen zu Verpackung und Etikettierung beachtet werden. Zur Vorbereitung des zu transportierenden Artikels ist eine Beratung durch einen Experten für Gefahrengut erforderlich.itte beachten Sie moglicherweise ausfuhrlichere nationale Vorschriften. Überkleben oder verdecken Sie offene Kontakte, und verpacken Sie den Akku so, dass er sich in der Verpackung nicht umher bewegen kann.

6. Entfernen Sie den Akku zum Entsorgen vom Werkzeug, und entsorgen Sieihn an einem sicheren Ort. Befolgen Sie die örtlichen Vorschriften bezüglich der Entsorgung von Akkus.

7. Verwenden Sie die Akkus nur mit den von Makita angegebenen Produkten. Das Einsetzen der Akkus in nicht konforme Produkte kann zu einem Brand, übermaßiger Hitzebildung, einer Explosion oder Auslaufen von Elektrolyt führen.

8. Soll das Werkzeug längere Zeit nicht benutzt werden, muss der Akku vom Werkzeug enternt werden.
9. Bei und nach dem Gebrauch kann der Akku heißt werden, was Verbrennungen oder Niedertemperaturverbrennungen verursachen kann. Beachten Sie die Handhabung vonheiten Akkus.
10. Berühren Sie nicht den Anschlusskontakt des Werkzeugs unmittelbar nach dem Gebrauch, da er heißt genug werden kann, um Verbrennungen zu verursichen.
11. Achten Sie darauf, dass sich keine Späne, Staub oder Schmutz in den Anschlusskontakten, Lächern und Nuten des Akkus absetzen. Es konnte sonst zu Erhitzung, Brandauslösung, Bersten und Funktionstörungen des Werkzeugs oder des Akkus kommt, was zu Verbrennungen oder Personenschäden führen kann.
12. Wenn das Werkzeug den Einsatz in der Nähe einer Hochspannungs-Stromleitung nicht unterstützt, benutzen Sie den Akku nicht in der Nähe einer Hochspannungs-Stromleitung. Dies kann zu einer Funktionsstörung oder Betriebsstörung des Werkzeugs oder des Akkus führen.
13. Halten Sie die Batterie von Kindern fern.

DIESSE ANWEISUNGEN AUFBEWAHREN.

A VORSICHT: Verwenden Sie nur Original-Makita-Akkus. Die Verwendung von Nicht-Original-Makita-Akkus oder von Akkus, die abgeändert worden sind, kann zum Bersten des Akkus und daraus resultierenden Branden, Personenschäden und Beschädigung führen. Außen dem wird dadurch die Makita-Garantie für das Makita-Werkzeug und -Ladegerät ungültig.

Hinweise zur Aufrechterhaltung der maximalen Akku-Nutzungsdauer

1. Laden Sie den Akku, bevor er vollkommen erschöpf ist. Schalten Sie das Werkzeug stets aus, und laden Sie den Akku, wenn Sie ein Nachlassen der Werkzeugleistung feststellen.
2. Unterlassen Sie erneutes Laden eines voll aufgeladenen Akkus. Überladen führt zu einer Verkürzung der Nutzungsdauer des Akkus.
3. Laden Sie den Akku bei Raumtemperatur zwischen 10 - 40 °C. Lassen Sie einen halten Akku abkühlen, bevor Sieihn laden.
4. Wenn Sie den Akku nicht benutzen,nehmen Sieihn vom Werkzeug oder Ladegerat ab.
5. Der Akku muss geladen werden, wenn er lange Zeit (länger als sechs Monate) nicht benutzt wird.

MONTAGE

WARNING: Vergewissern Sie sich stets, dass der Sperrschluss abgezogen ist und die Akkus entfernt worden sind, bevor Sie irgendwelle Arbeitsen am Maher ausfuhren. Wird das Entfernen des Sperrschlussels und das Abnehmen der Akkus unterlassen, kann es zu schweren Personenschaden durch versehentliches Anlaufenkommen.
WARNING: Starten Sie den Maher niemals, wenn er nicht vollständig zusammengebaut ist. Der Betrieb der Maschine in teilweise zusammengebautem Zustand kann zu schweren Personenschäden durch versehentliches Anlaufen führen.

Montieren des Bügelgriffs

ANMERKUNG: Achten Sie beim Installieren der Bügelgriffe darauf, dass das Kabel nicht zwischen den Bügelgriffen eingeklemmt wird. Falls das Kabel beschädigt wird, Funktioniert der Maherschalter eventuell nicht.

1. Richten Sie das Loch im unteren Bügelgriff auf das Loch im oberen Bügelgriff aus, führen Sie dann die Schraube von außen ein, undziehen Sie dann die Rändelmutter von innen an. Führn Sie den gleichen Vorgang auf der anderen Seite durch.

Für DLM481/DLM539

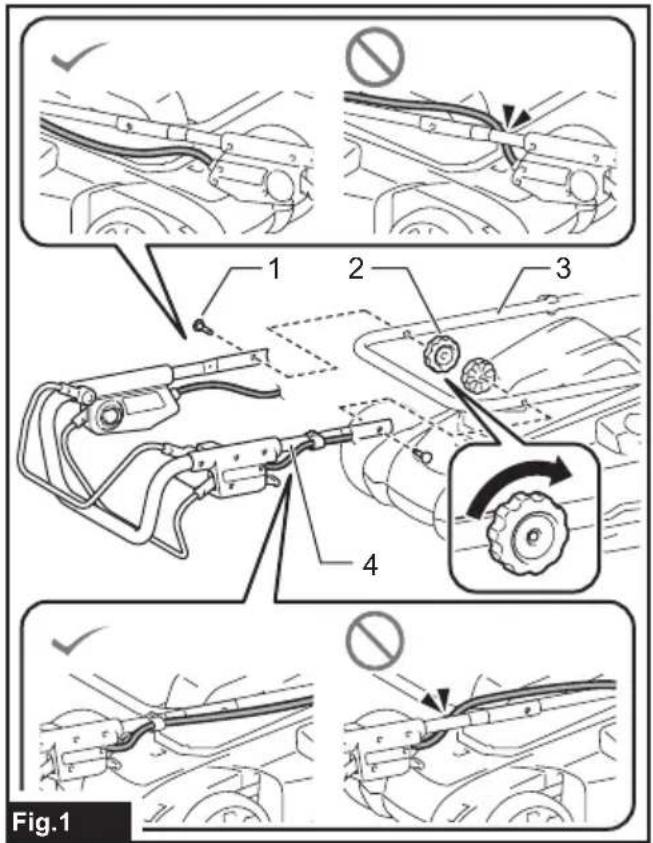

Abb.1: 1. Schraube 2. Rändelmutter 3. Unterer Bügelgriff 4. Oberer Bügelgriff

Für DLM480/DLM538

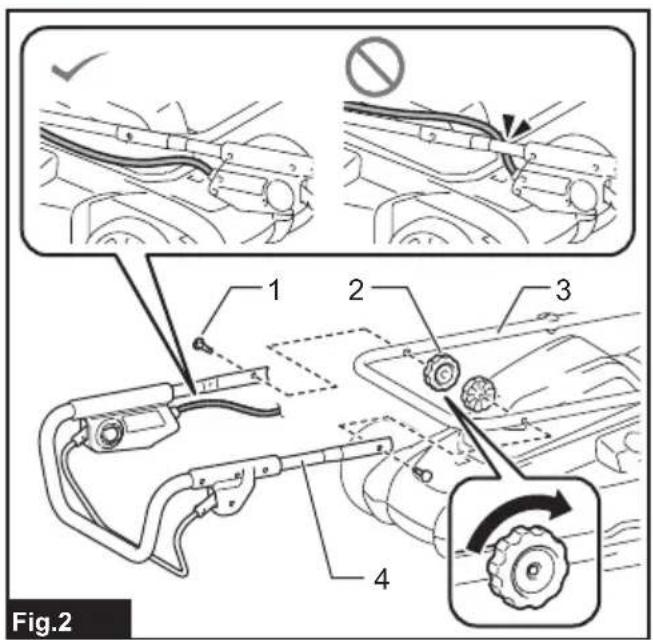

Abb.2: 1. Schraube 2. Rändelmutter 3. Unterer Bügelgriff 4. Oberer Bügelgriff

1. Drehen Sie den Knopf um 90^ , während Sie den Knopf am unteren Biegelgriffziehen, um den Verriegelungsstift zu losen. Führren Sie den gleichen Vorgang auf der anderen Seite durch. HebEN Sie den Biegelgriff an, und drehen Sie dann den Knopf auf beiden Seiten um 90^ . Vergewissern Sie sich, dass die Knöpfe sicher fixiert sind.

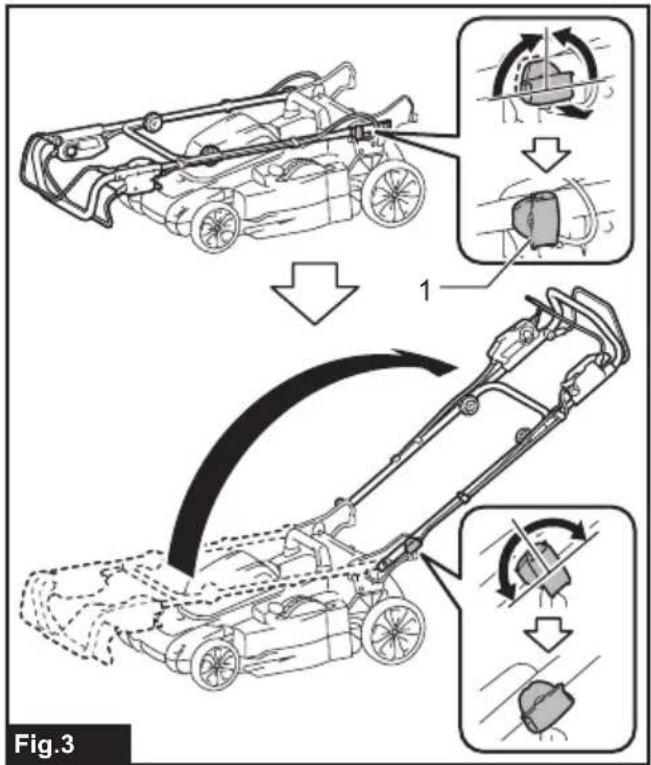

Abb.3: 1. Knopf

HINWEIS: Das Abstützen des Bügelgriffs erleichtert das Freigeben des Verriegelungsstifts beim Ziehen am Knopf.

Entfernen des Mulchstopfens

1. Öffnen Sie die Rückabdeckung.

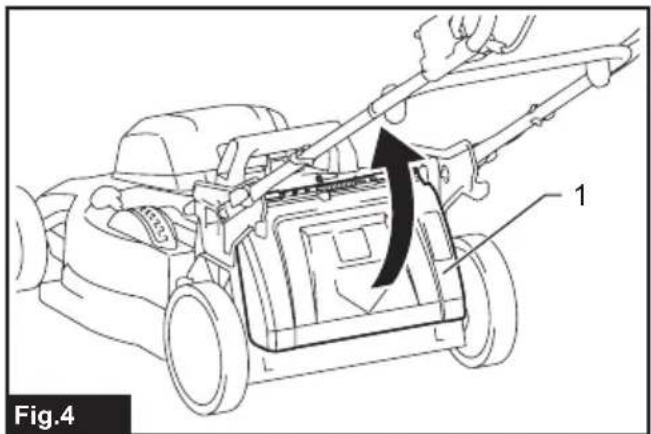

   Abb.4: 1. Rückabdeckung
2. Heben Sie den Mulchstopfen geringfugig an, und entfern den Sie jhn dann.

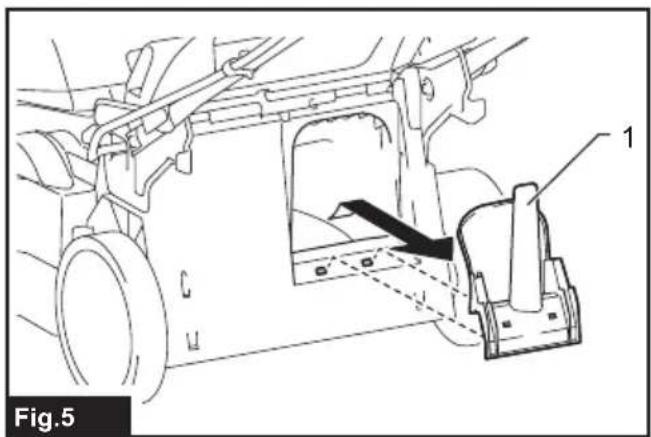

   Abb.5: 1. Mulchstopfen

Montieren des Graskorbs

1. Heben Sie den oberen Clip des Graskorbs hoch.

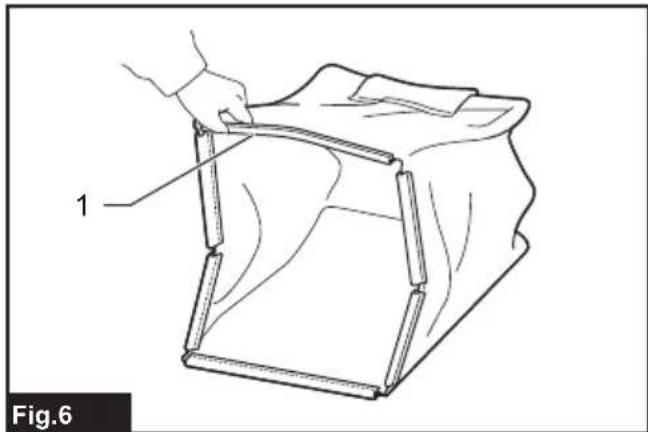

   Abb.6: 1. Oberer Clip
2. Führer Sie den Rahmen bis zum Anschlag in den Graskorb ein, während Sie den Griff des Rahmens halten.
   Abb.7: 1. Griff

ANMERKUNG: Führer Sie den Griff nicht in den Graskorb ein. Führer Sie den Rahmen unbedingt entlang der Masche des Graskorbs ein.

1. Vergewissern Sie sich, dass die Ecken des Graskorbs nicht durchhängen.

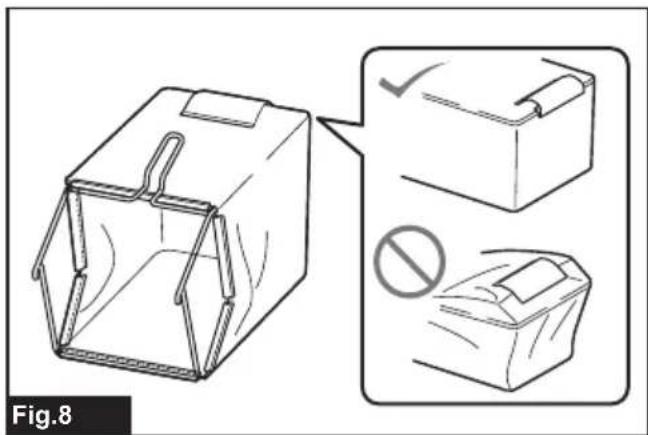

   Abb.8

2. Öffnen Sie den oberen Clip, und befestigen Sie, ihn am Rahmen.

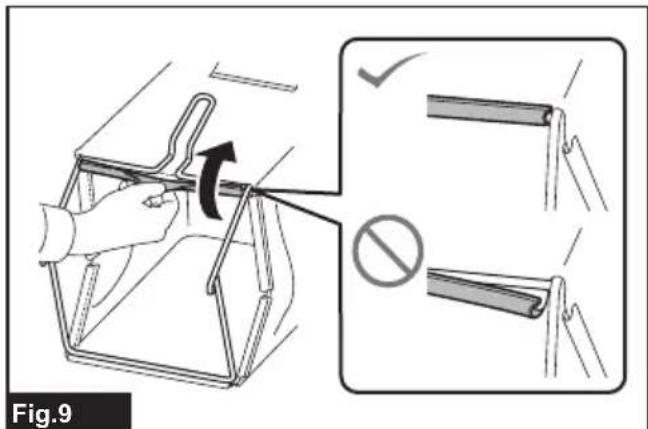

   Abb.9

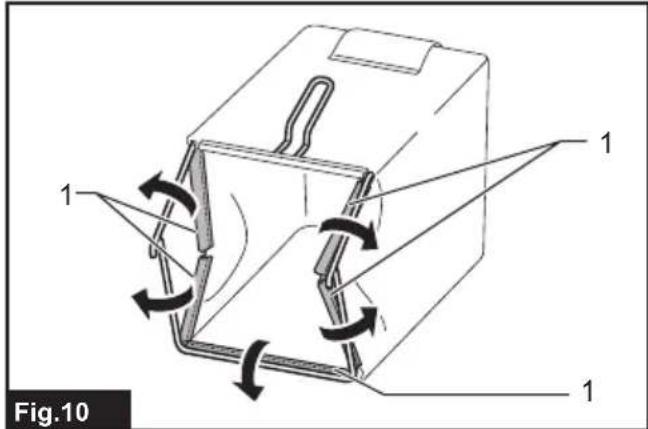

3. Befestigen Sie alle übrigen Clips, wie in der Abbildung gezeigt. Vergewissern Sie sich, dass alle Clips safer am Rahmen befestigt sind.
   Abb.10: 1. Clip

Montieren und Demontieren des Graskorbs

Befolgen Sie zum Montieren des Graskorbs die nachstehenden Schritte.

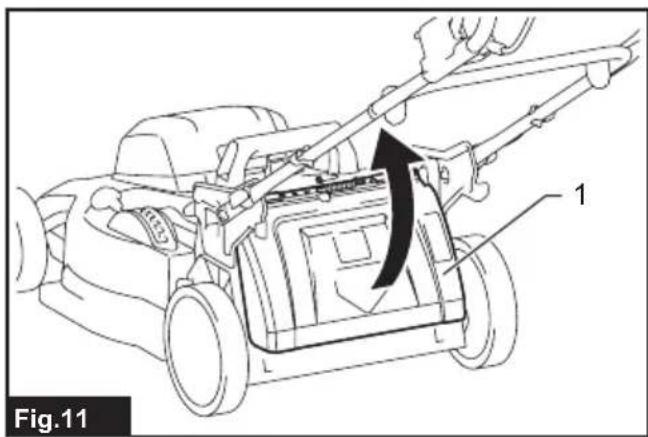

1. Öffnen Sie die Rückabdeckung.
   Abb.11: 1. Rückabdeckung
2. Halten Sie den Griff des Graskorbs, und hängen Sie dann den Graskorb an die Stange der Mahereinheit, wie in der Abbildung gezeigt.

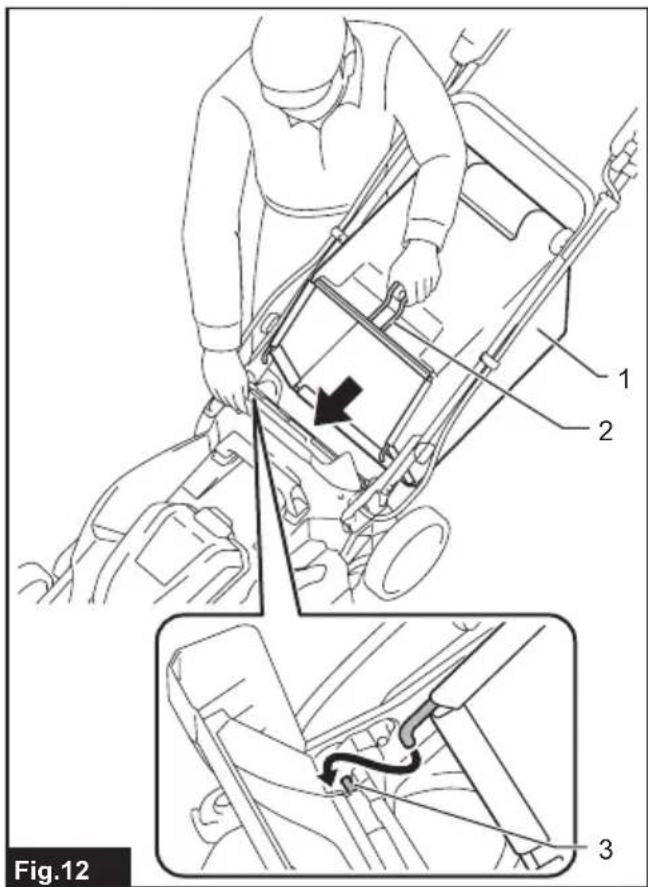

   Abb.12: 1. Graskorb 2. Griff 3. Stange

Zum Entfernen des Graskorbs öffnen Sie die Rückabdeckung, undnehmen Sie dann den Graskorb ab, indem Sie den Griff halten.

AnbringendesMulchstopfens

1. Öffnen Sie die Rückabdeckung, undnehmen Sie dann den Graskorb ab.
   Abb.13: 1. Rückabdeckung 2. Graskorb

2. Befestigen Sie den Mulchstopfen, indem Sieihn bis zum Anschlag hineindrücken, so dass die Vorsprünge am Mulchstopfen in die Locher an der Maschine passen.

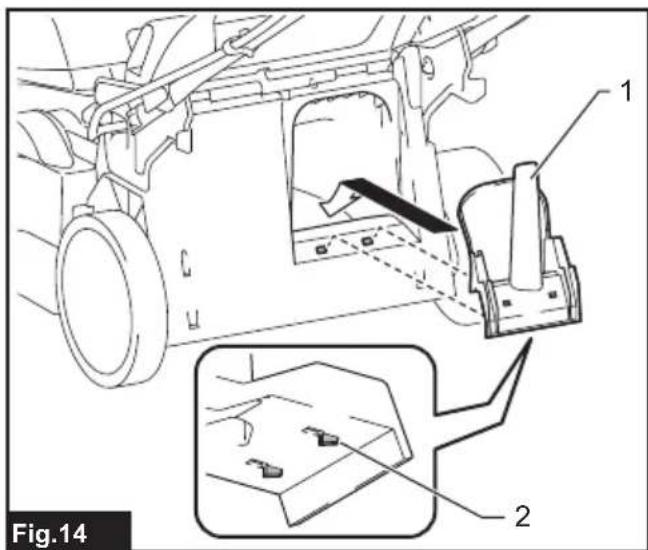

   Abb.14: 1. Mulchstopfen 2. Vorsprung

FUNKTIONSBESCHREIBUNG

Anbringen und Abnehmen des Akkus

AVORSICHT: Schalten Sie die Maschine stets aus, bevor Sie den Akku anbringen oder abnehmer.
AVORSICHT: Halten Sie die Maschine und den Akku beim Anbringen oder Abnehmer des Akkus Sicher fest. Wenn Sie die Maschine und den Akku nicht sicher festhalten, können sie Ihnen aus den Handen rutschen, was zu einer Beschädigung der Maschine und des Akkus und zu Personenschäden führen kann.
A VORSICHT: Verriegeln Sie unbedingt die Akkuabdeckung vor Gebrauch. Anderenfalls konnen Schlamm, Schmutz oder Wasser eine Beschädigung des Produkts oder der Akkus verursachen.
A VORSICHT: Schieben Sie die Akkus stets bis zum Anschlag ein, bis die rote Anzeige nicht mehr sightbar ist. Anderenfalls kann er versehentlich aus der Maschine Herausfallen und Sie oder umstehende Personen verletzen.
VORSICHT: Unterlassen Sie

Gewaltanwendung beim Anbringen der Akkus. Falls die Akkus nicht reibungslos hineingleiten, sind sie nicht richtig ausgerichtet.

AVORSICHT: Halten Sie die Akkuabdeckung fest, wenn Sie den Akku installieren oder entfernen.

HINWEIS: Die Maschine Funktioniert nicht mit nur einem Akku.

Zum Einsetzen der Akkus:

1. Ziehen Sie den Verriegelungshebel hoch, und öffnen Sie dann die Akkuabdeckung.

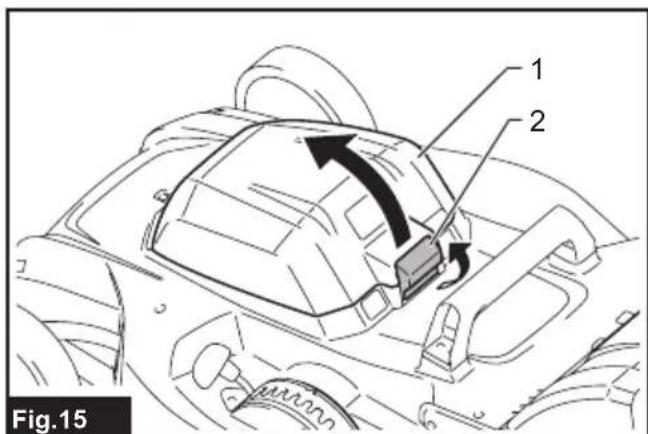

   Abb.15: 1. Akkuabdeckung 2. Verriegelungshebel

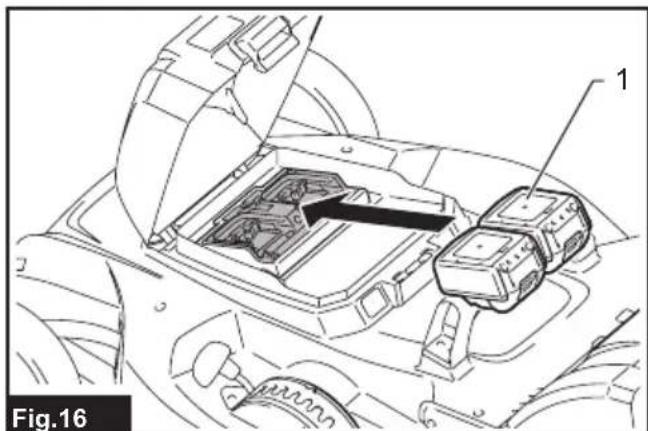

2. Richten Sie die Feder am Akku auf den Schlitz an der Maschine aus, und schieben Sie dann den Akku hinein, bis er mit einem leisen Klicken einrastet.
   Abb.16: 1.Akku
3. Führn Sie den Sperrschlüssel bis zum Anschlag in den in der Abbildung gezeugten Schlitz ein.
   Abb.17: 1. Sperrschlüssel
4. Schließen Sie die Akkuabdeckung, und drücken Sie sie an, bis sie mit dem Verriegelungshebel einrastet.

Zum Entfernen des Akkus:

1. Ziehen Sie den Verriegelungshebel hoch, und öffnen Sie die Akkuabdeckung.
2. Ziehen Sie den Akku aus der Maschine hersus, während Sie den Knopf an der Vorderseite des Akkus verschiben.
3. Ziehen Sie den Sperrschlüssel Heraus.
4. Schlieben Sie die Akkuabdeckung.

Maschinen-/Akku-Schutzsystem

Die Maschine ist mit einem Maschinen-/Akku-Schutzsystem ausgestattet. Dieses System schaltet die Stromversorgung des Motors automatisch ab, um die Lebensdauer von Maschine und Akku zu verlangern. Die Maschine bleibt während des Betriebs automatisch stehen, wenn die Maschine oder der Akku einer der folgenden Bedingungen unterliegt:

Überlastschutz

Wird der Akku auf eine Weise benutzt, die eine ungewöhnlich hohe Stromaufnahme bewirkt, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe blinkt in Grün. Schalten Sie in dieser Situation die Maschine aus, und brechen Sie die Anwendung ab, die eine Überlastung der Maschine verursacht hat. Schalten Sie dann die Maschine wieder ein, um sie neu zu starten.

Überhitzungsschutz

Wenn die Maschine oder der Akku überhitz wird, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe leuchtet in Rot auf. Lassen Sie die Maschine und den Akku in thisem Fall abkühlen, bevor Sie die Maschine wieder einschalten.

Überentladungsschutz

Wenn die Akkukapazität nicht ausreicht, bleibt die Maschine automatisch stehen, und die Hauptbetriebslampe blinkt in Rot. Entfernen Sie in thisem Fall die Akkus aus der Maschine, und laden Sie die Akkus auf, oder tauschen Sie die Akkus gegen voll aufgeladene aus.

Schutz gegen andere Ursachen

Das Schutzsystem ist auch für andere Ursachen ausgelegt, die eine Beschädigung der Maschine bewirken konnten, und erhögt automatisches Anhalten der Maschine. Führren Sie alle folgenden Schritte aus, um die Ursachen zu beseitigen, wenn die Maschine zu einem vorübergehenden Stillstand oder Betriebsstopp gekommen ist.

1. Schalten Sie die Maschine aus und wieder ein, um sie neu zu starten.
2. Laden Sie den/die Akku(s) auf, oder tauschen Sie ihn/sie gegen einen aufgeladenen Akku/aufgela-dene Akkus aus.
3. Lassen Sie die Maschine und den/die Akku(s) abkühlen. Falls die Wiederherstellung des Schutzsystems keine Besserung bringt, wenden Sie sich an ihre lokale Makita-Kundendienstelle.

ANMERKUNG: Falls die Maschine wegen einer offen nicht beschriebenen Ursache stehen bleibt, erhöhen Sie auf den Abschnitt zur Fehlersuche Bezug.

Anzeigen der Akku-Restkapazität

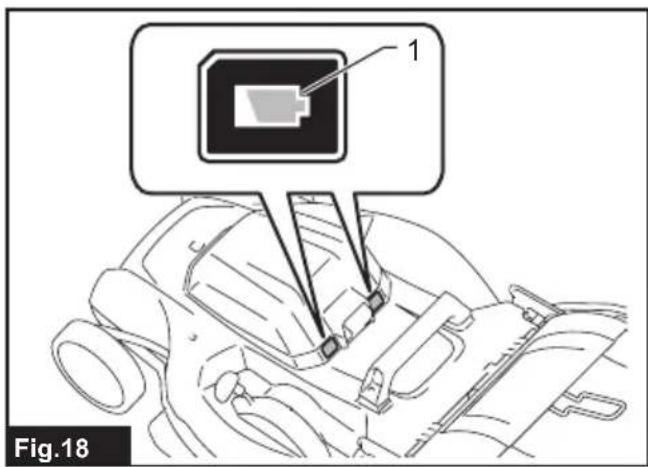

Abb.18: 1. Anzeige Akkuladezustand

Wenn die Akku-Restkapazität niedrig wird, blinkt die Akku-Anzeige auf der Seite des betreffenden Akkus. Bei weiterer Benutzung bleibt die Maschine stehen, und die Akku-Anzeige leuchtet auf. Laden Sie in dieser Situation den Akku auf.

Anzeigen der Akku-Restkapazität

Nur für Akkus mit Anzeige

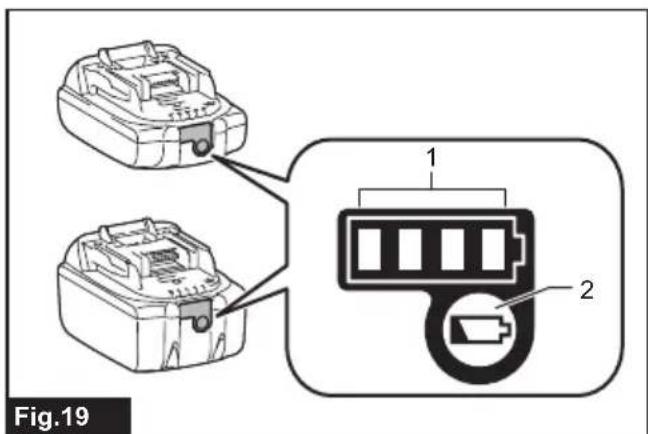

Abb.19: 1. Anzeigelampen 2. Prüftaste

Drücken Sie die Prüftaste am Akku, um die Akku-Restkapazität anzuzeigen. Die Anzeigelampen leuchten...,*** wenige Sekunden lang auf.

Anzeigelampen Restkapazität
Erleuchtet Aus Blinkend		75% bis 100%
		50% bis 75%
		25% bis 50%
		0% bis 25%
		Den Akku aufladen.
		Möglicherweise liegt eine Funktionstörung im Akku vor.

HINWEIS: Abhängig von den

Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige gingfugig von der tatsächlichen Kapazität abweichen.

HINWEIS: Die ersten ( äußerste linke ) Anzeigelampe blinkt, wenn das Akku-Schutzsystem aktiv ist.

Hauptbetriebsschalter

AWARNUNG: Schalten Sie den

Hauptbetriebsschalter stets aus, wenn das

Werkzeug nicht benutzt wird.

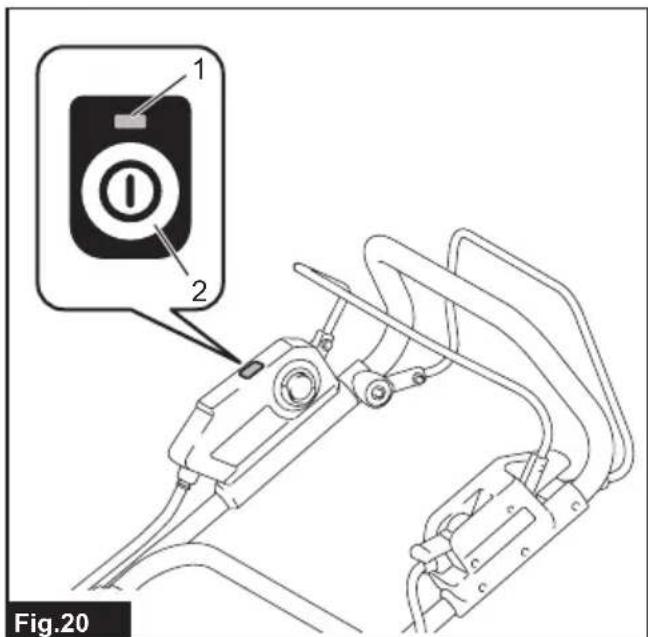

Abb.20: 1. Hauptbetriebslampe

1. Hauptbetriebsschalter

Zum Einsatz der Maschine drucken Sie den Hauptbetriebsschalter. Die Hauptbetriebslampe leucht in Grün auf. Zum Ausschalten der Maschine drucken Sie den Hauptbetriebsschalter erneut.

HINWEIS: Falls die Hauptbetriebslampe in Rot aufleuchtet oder in Rot oder Grün blinkt, behmen Sie auf die Anweisungen für das Maschinen-/AkkuSchutzsystem Bezug.

HINWEIS: Diese Maschine verwendet die Abschaltautomatik. Um unbeabsichtigtes Anlaufen zu vermeiden, wird der Hauptbetriebsschalter automatisch abgeschelt, wenn der Schaltebel und der Antriebsbügel (sofern vorhanden) eine bestimmte Zeitlang nach dem Einsatz des Hauptbetriebsschalters nicht betätig wird.

Schalterfungtion

WARNING: Vergewissern Sie sich vor dem Einsetzen der Akkus stets, dass der Schaltebel ordnungsgemäß Funktioniert und beim Loslassen in die Ausgangsstellung zurückkehrt. Der Betrieb der Maschine mit einem fehlerhaften Schalter kann zum Verlust der Kontrolle und zu schweren Personenschäden führen.

HINWEIS: Der Maher startet nicht, ohne den Schaltknopf zu drücken, selbst wenn der Schaltebel betätig wird.

HINWEIS: Der Maher startet möglicherweise nicht aufgrund der Überlastung, wenn Sie versuchen, langes oder dichtes Gras in einem Durchgang zu mahren. Erhöhen Sie in thisem Fall die Mähhohe.

Dieser Maher ist mit einem Sperrschlüssel und Griffschalter ausgestattet. Falls Sie etwas Ungewöhnliches beim Sperrschlüssel oder Schalter bemerken, stoppen Sie den Betrieb unverzüglich, und halten Sie die Teile vom nachsten autorisierten Makita-Servicecenter überprüfen.

Für DLM481/DLM539

1. Setzen Sie die Akkus ein. Führen Sie den Sperrschlüssel ein, und schreiben Sie dann die Akkuabdeckung.
2. Drucken Sie den Hauptbetriebsschalter.
3. Ziehen Sie den Schalthebel auf sich zu, während Sie den Schaltknopf gedrückt halten. Lassen Sie den Schaltknopf los, sobald der Motor anlauft.

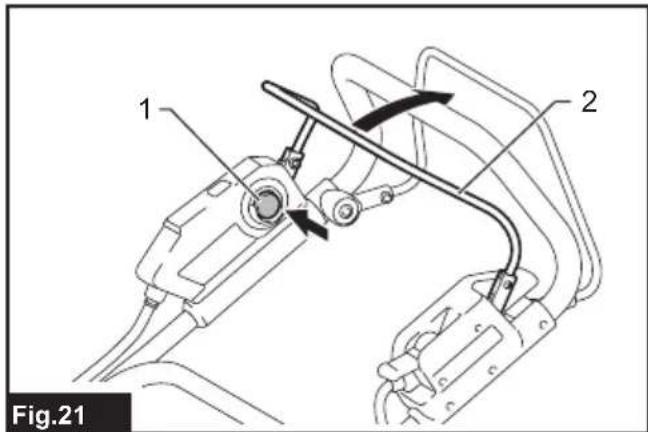

Abb.21: 1.Schaltknopf 2.Schalthelbel

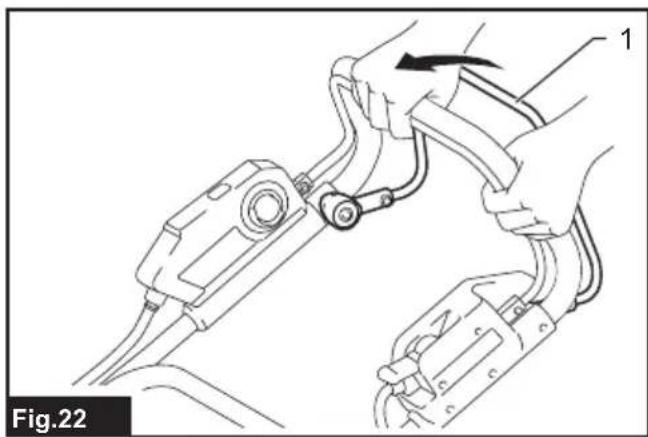

1. Drucken Sie den Antriebsbürger bei angezogenem Schalthebel nach vorn, und halten Sie ihn Dort, um die Hinterträder anzutreiben.
   Abb.22: 1. Antriebsbügel

HINWEIS: Sie können die Hinterräder anteiben, indem Sie den Antriebsbügel nach vorn drücken und halten, ohne den Schalthebel anzuziehen.
5. Lassen Sie den Antriebsbügel und den Schalthebel los, um die Maschine anzuhalten.

Fur DLM480/DLM538

1. Setzen Sie die Akkus ein. Führer Sie den Sperrschlüssel ein, und schlieben Sie dann die Akkuabdeckung.
2. Drucken Sie den Hauptbetriebsschalter.

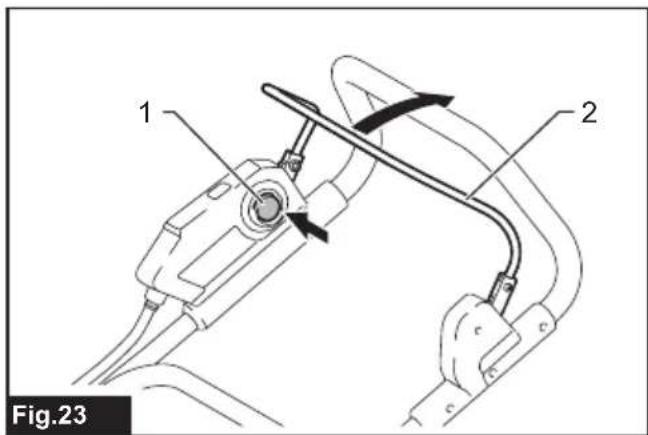

3. Ziehen Sie den Schalthebel auf sich zu, während Sie den Schaltknopf gedrückt halten. Lassen Sie den Schaltknopf los, sobald der Motor anlauft.

Abb.23: 1.Schaltknopf 2.Schalthelbel
4. Lassen Sie den Schalthebel los, um den Motor zu stoppen.

Einstellen der Mahhöhe

WARNING: Halten Sie niemals ihre Hand oder ihren Fuß unter die Mahereinheit, wenn Sie die Mahhöhe einstehen.
WARNING: Vergewissern Sie sich stets, dass der Hebel einwandfrei in der Führungsnut sitszt, bevor Sie den Maher in Betriebnehmen.

Die Mähhohe kann innerhalb des Bereichs zwischen 20 mm und 100 mm eingestellt werden.

Ziehen Sie den Sperrschlüssel ab, ziehen Sie dann den Mähhöhen-Einstellhebel von der Mahereinheit nach außen, und stellen Sieihn auf die gewünschte Mähhohe.

Abb.24: 1. Mähhöhen-Einstellhebel

Die nachstehende Tabelle zeigt die Beziehung zwischen der Nummer an der Mahereinheit und der ungebahren Mahhöhe.

Nummer Mährhöhe
1 20 mm
2 26 mm
3 32 mm
4 40 mm
5 49 mm
6 59 mm
7 70 mm
8 81 mm
9 92 mm
10 100 mm

Halten Sie den unteren Bügelgriff mit einer Hand, und verstellen Sie dann den Mähhöhen-Einstellhebel mit der anderen Hand.

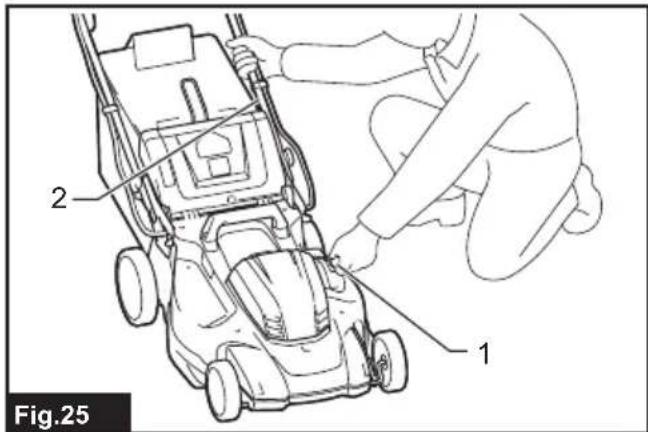

Abb.25: 1. Mahhohen-Einstellhebel 2. Unterer Bügelgriff

HINWEIS: Die Zahlen der Mähnhöhe dieren lediglich als Orientierungshilfe. Je nach den Bedingungen des Rasens oder des Bodens kann die tatsächliche Rasenhöhe gingfugig von der eingestillten Höhe abweichen.

HINWEIS: Machen Sie einen Mähtest an einer unauffälliger Stelle des Rasens, um die gewünschte Höhe zu erhalten.

Grasfulstandsanzeige

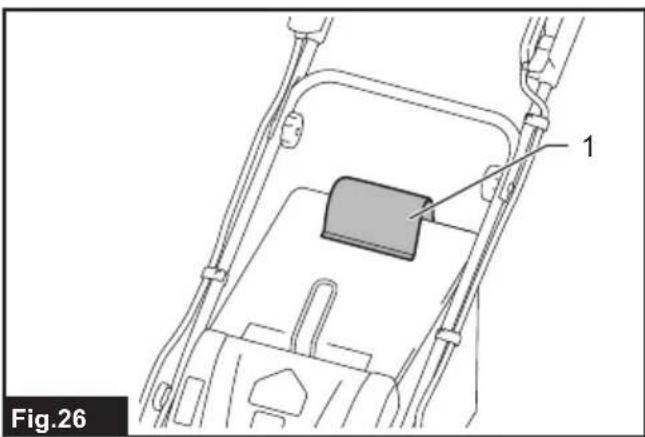

Die Grasfulstandsanzeige zeigt die Menge des gemahnten Grases an. Wenn der Graskorb nicht voll ist, schwimmert der Indikator, während die Messer rotieren. Abb.26: 1. Grasfulstandsanzeige

Wenn der Graskorb fast voll ist, schwimmert der Indikator nicht, während die Messer rotieren. Brechen Sie in this dem Fall den Betrieb sofort ab, und leeren Sie den Korb.

Abb.27: 1. Grasfulstandsanzeige

HINWEIS: These Anzeige ist eine große Orientierungshilfe. Je nach den Bedingungen im Korb Funktioniert diese Anzeige u. U. nicht richtig.

Einstellen der Biegelgriffhöhe

Die Bügelgriffhöhe kann in zwei Stufen eingestellt werden.

1. Halten Sie den unteren Biegelgriff, und drehen Sie dann den Knopf um 90^ , während Sie den Knopf am unteren Biegelgriffziehen, um den Verriegelungsstift zu losen. Führten Sie den gleichen Vorgang auf der anderen Seite durch.

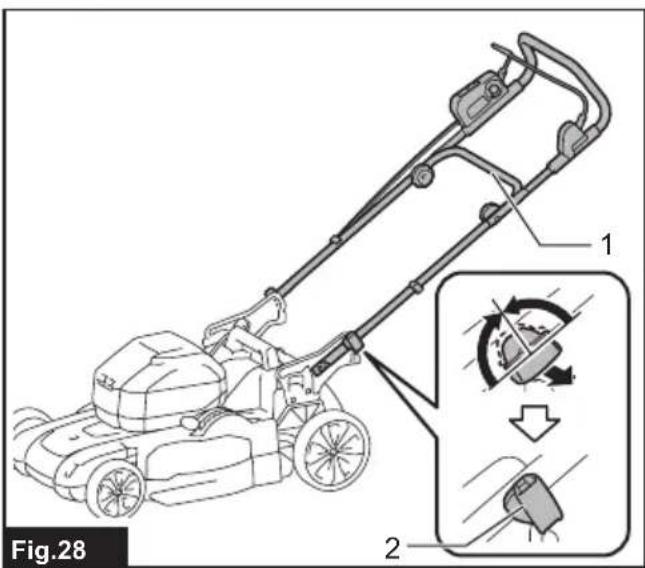

Abb.28: 1. Unterer Bügelgriff 2. Knopf

HINWEIS: Das Abstützen des Bügelgriffs erleichtert das Freigeben des Verriegelungsstifts beim Ziehen am Knopf.

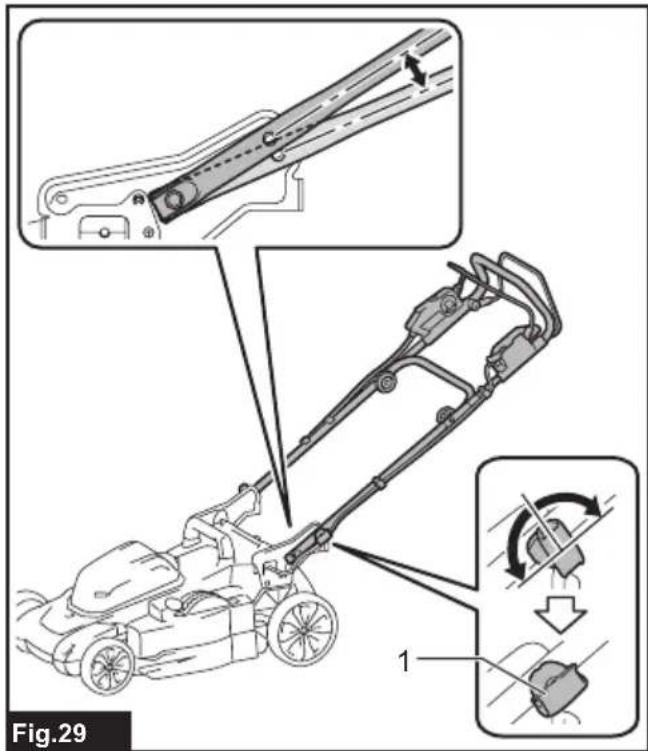

1. Stellen Sie die Höhe des Bügelgriffs ein, und drehen Sie dann den Knopf auf beiden Seiten um 90^ . Vergewissem Sie sich, dass die Knöpfe safer fixiert sind.

Abb.29: 1. Knopf

Einstellen der Fahrgeschwindigkeit

Für DLM481/DLM539

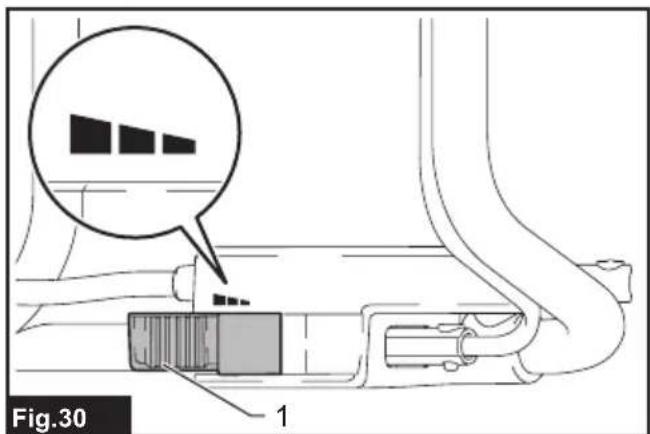

Abb.30: 1. Geschwindigkeits-Einstellhebel

Die Fahrgeschwindigkeit kann mit dem Geschwindigkeits-Einstellhebel eingestellt werden. Um die Geschwindigkeit zu verringern, ziehen Sie den Hebel auf sich zu, und um die Geschwindigkeit zu erhöhen, drehen Sie den Hebel nach vorn.

Verwendung des Mulchstopfens

Der Mulchstopfen erhögt es Ihnen, das abgeschnittene Gras auf den Boden zurückzuführen, ohne es im Graskorb aufzusammeln. Wenn Sie die Maschine mit dem Mulchstopfen betreiben,nehmen Sie unbedingt den Graskorb ab.

ANMERKUNG: Wenn Sie die Maschine mit dem Mulchstopfen benutzen, vergewissern Sie sich, dass die Gesamtlänge des Grases nach dem Mahren 30 mm oder mehr, und die Schnittlänge 15 mm oder weniger beträgt.

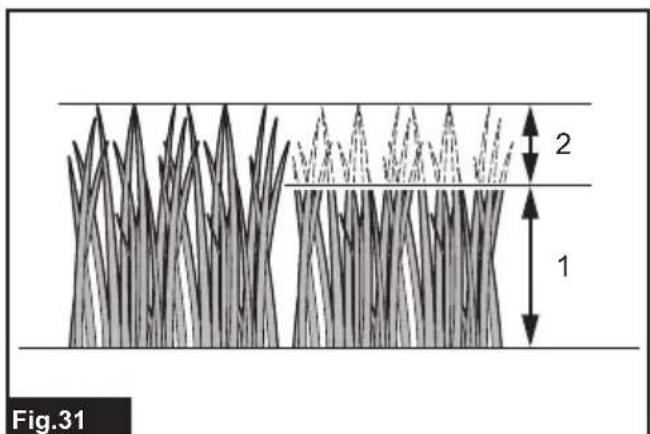

Abb.31: (1) 30~mm oder mehr (2) 15mm oder weniger

Verwendung des hinteren Auswurfs

Bei Verwendung des hinteren Auswurfs ist es möglich, das gemachte Gras von der Rückseite der Maschine auf den Boden zurückzuführen, ohne es im Graskorb aufzusammeln. Wenn Sie die Maschine mit dem hinteren Auswurf betreiben, entfern den Sie unbedingt den Graskorb und den Mulchstopfen, und schreiben Sie die Rückabdeckung.

Elektronikfunktionen

Für komfortablen Betrieb ist die Maschine mit Elektronikfunktionen ausgestattet.

• Sanftanlauf beim Fahren Die Sanftanlauf-Funktion reduziert Anlaufstöbe auf ein Minimum und bewirkt ruckfreies Anlaufender Maschine.
• Elektrische Bremse
• These Maschine ist mit einer elektrischen Bremse ausgestattet. Falls die Maschine ständig versagt, die Mähermesser nach dem Loslassen des Schalthebels schnell anzuhalten, halten Sie die Maschine von einem autorisierten Makita-Servicecenter warten.

BETRIEB

Mähen

WARNING: Bevor Sie mit dem Mahen beginnen, entfern Sie Äste und Steine vom Mahbereich. Beseitigen Sie vorher auch jegliches Unkraut im Mahbereich.
WARNING: Tragen Sie bei der Benutzung des Mahers stets eine Schutzbrille mit Seitenschützern.
AVORSICHT: Falls das gemachte Gras oder Fremdkörper die Innenseite der Mahereinheit blockieren, entfern den Sie unbedingt den Sperschlüssel und die Akkus, undziehen Sie Handschuhe an,bevor Sie das Gras oder den Fremdkörper entfern.

ANMERKUNG: Verwenden Sie diese Maschine nur zum Mähen von Rasen. Mähen Sie kein Unkraut mit dieser Maschine.

Abb.32

Halten Sie den Bügelgriff beim Mähen mit beiden Händen fest. Die Richtlinie der Mahgeschwindigkeit liegt bei ungebahr 7 bis 14 Meter pro 10 Sekunden.

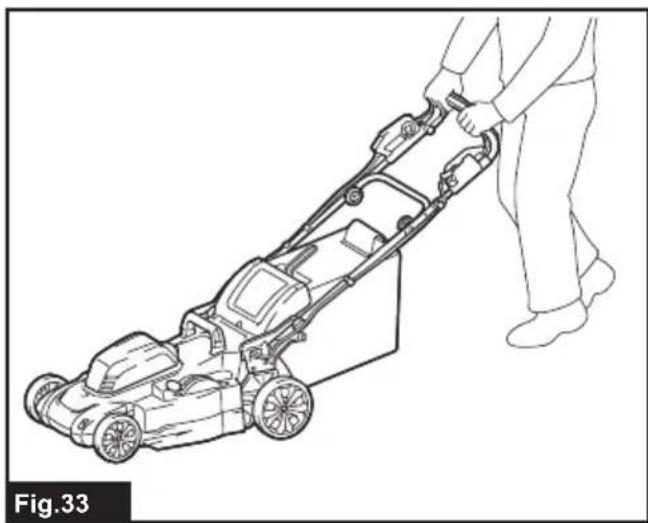

Abb.33

HINWEIS: Falls beim Mähen von langem oder dichtem Rasen nach dem MähenUnebenheiten in der Rasenlänge oder ein schlechetes Finish festgestellt werden oder die Motordrehzahl während des Mähens abnimmt, verringern Sie die Mahgeschwindigkeit auf einen Wert, der niedriger als in dieser Anleitung empfohlen ist, oder erhöhen Sie die Mahhöhe.

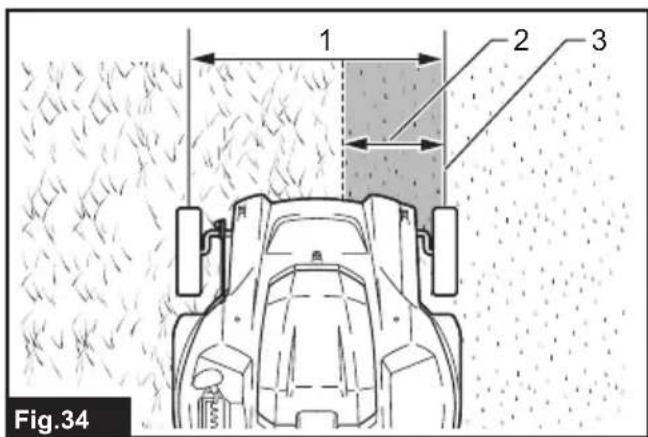

Die Mittellinien der Vorderräder sind die Richtlinien für die Mahbreite. Mahren Sie in Streifen, indem Sie die Mittellinien als Richtlinien verwenden. Überlappen Sie den vorhergehenden Streifen um eine Häfte bis ein Drittel, um den Rasen gleichmäßig zu mahren.

Abb.34: 1. Mahbreite 2. Überlappungsbereich

1. Mittellinie

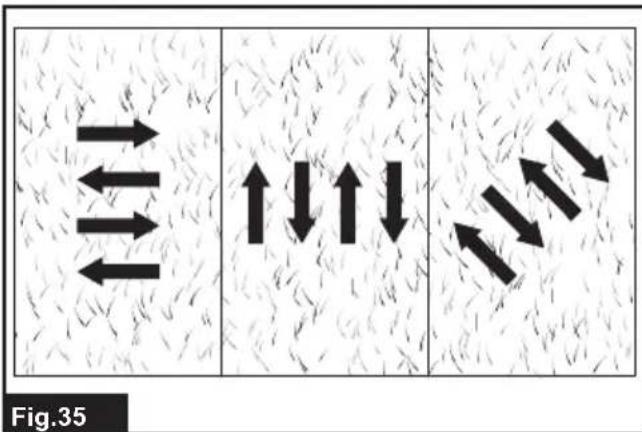

Wechseln Sie jedem Mal die Mahrichtung, um zu verhindern, dass sich eine Grasmaserung nur in einer Richtung bildet.

Abb.35

Überprüfen Sie die Höhe des gemähten Grases im Graskorb regelmäßig. Entleeren Sie den Graskorb, bevor er gazvoll wird. Stellen Sie vor jeder regelmäßigen Kontrolle den Maher ab, und entfernen Sie Sperrschlüssel und Akkus.

ANMERKUNG: Die Benutzung des Mahers mit vollem Graskorb verhindert eine reibungslose Messerdrehung und übt eine zusätzliche Last auf den Motor aus, die zu einem Ausfall führen kann.

Mahren von langem Gras

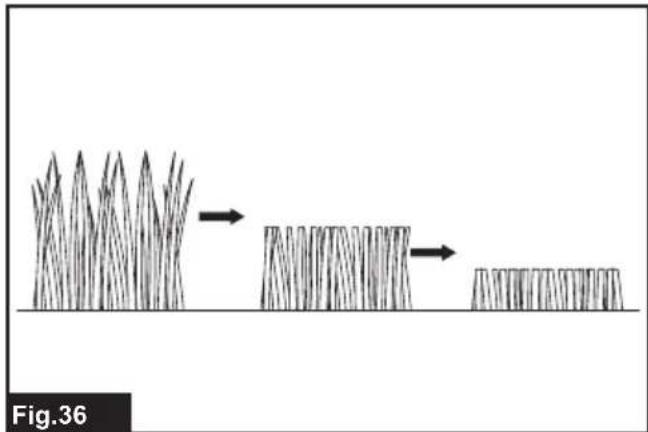

Versuchen Sie nicht, langes Gras in einem Durchgang zu schneiden. Mahen Sie das Grasstatt dessen in mehreren Durchgangen. Lassen Sie ein oder zwei Tage zwischen den Mahdurchgangen offen, bis das Gras gleichmäßig kurz wird.

Abb.36

HINWEIS: Das Mähen von langem Gras in einem Durchgang auf eine kurze Länge kann das Absterben des Rasens verursachen. Außen dem kann das gemäßte Gras die Innenseite der Mahereinheit blockieren.

HINWEIS: Falls nach dem Mähen Unebenheiten in der Rasenlänge oder ein schlechetes Finish festgestellt werden, oder falls die Motordrehzahl während des Mahens abnimmt, verringern Sie die Mahgeschwindigkeit, oder erhöhen Sie die Mahhöhne.

Leeren des Graskorbs

WARNING: Um die Unfallgefahr zu reduzieren, sollen den Graskorb regelmäß auf Beschädigung oder Abschwachung überprüfen. Tauschen Sie den Graskorb notigenfalls aus.

1. Lassen Sie den Schalthebel und den Antriebsbügel los (für DLM481/DLM539), oder{lassen Sie den Schalthebel los (fur DLM480/DLM538).
2. Entfernen Sie den Sperrschlüssel.
3. Öffnen Sie die Rückabdeckung, undnehmen Sie den Graskorb an seinem Griff Heraus.

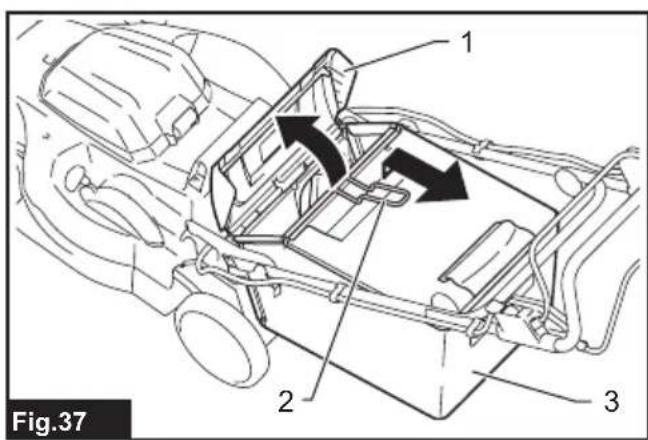

   Abb.37: 1. Rückabdeckung 2. Griff 3. Graskorb
4. Leeren Sie den Graskorb.

WARTUNG

WARNING: Vergewissern Sie sich stets, dass Sperrschlüssel und Akkus vom Maher entfernt worden sind, bevor Sie den Maher lagern oder/TRagen oder eine Inspektion oder Wartung durchfuhren.
WARNING: Ziehen Sie stets den Sperrschlüssel ab, wenn Sie den Maher nicht benutz- zen. Bewahren Sie den Sperrschlüssel an einem sicheren Ort außer Reichweite von Kindern auf.
WARNING: Tragen Sie Handschuhe zur Durchführung von Inspektions- oder Wartungsarbeiten.
WARNING: Tragen Sie bei der Durchführung von Inspektions- oder Wartungsarbeiten stets eine Schutzbrille mit Seitenschützern.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel konnen Verfürbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT these Products zu gewährleisten, sollenn Reparaturen und andere Wartungs-oder Einstellarheiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlich Verwendung von Makita-Originalersatzteilen ausgeführrt werden.

Wartung

1. Entfernen Sie den Sperschluss und die Akkus, und schreiben Sie dann die Akkuabdeckung.
2. Legen Sie den Maher auf seine Seite. Beseitigen Sie an der Unterseite des Maherdecks angesammelten Grasschnitt.
3. Gießen Sie Wasser in Richtung der Unterseite der Maschine, an der das Messer angebracht ist.

ANMERKUNG: Waschen Sie die Maschine nicht mit Hochdruck-Wasserstrahl.

1. Überprüfen Sie alle Muttern, Bolzen, Schrauben usw. auf festen Sitz.
2. Überprüfen Sie die beweglichen Teile auf Beschädigung, Bruch und Verschleib. Beschädigte oder fehlende Teile sind zu reparieren oder zu ersetzen.
3. Lagern Sie den Maher an einem sicheren Ort außer Reichweite von Kindern.

Für DLM481/DLM539

ANMERKUNG: Übergießen Sie den in der Abbildung gezeigten Bereich nicht mit Wasser.

Übergieben der Motoreinheit mit Wasser kann eine Funktionstörung der Maschine verursichen.

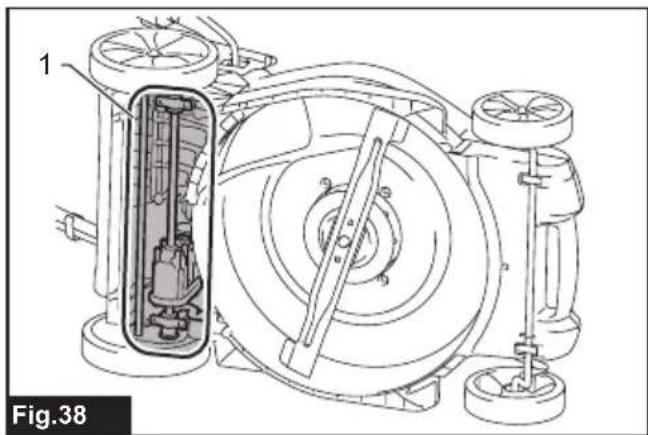

Abb.38: 1. Bereich, der nicht mit Wasser übergossen werden darf

Für DLM481/DLM539

ANMERKUNG: Gießen Sie kein Wasser auf die Maschine, während sie sich in der aufrechten Position befindet, wie in der Abbildung gezeigt. Falls sich die Maschine in der aufrechten Position befindet, kann Wasser an der Motoreinheit herunterlaufen und eine Funktionstörung der Maschine verursachen.

Abb.39

Tragen des Mahers

AVORSICHT: Vergewissern Sie sich vor dem Tragen des Mahers, dass der Akku und der Sperrschlussel abgezogen sind.

Halten Sie beim Tragen des Mahers den hinteren Handgriff und den unteren Halteteil an der Vorderseite der Maschine mit zwei Personen, wie in der Abbildung gezeigt.

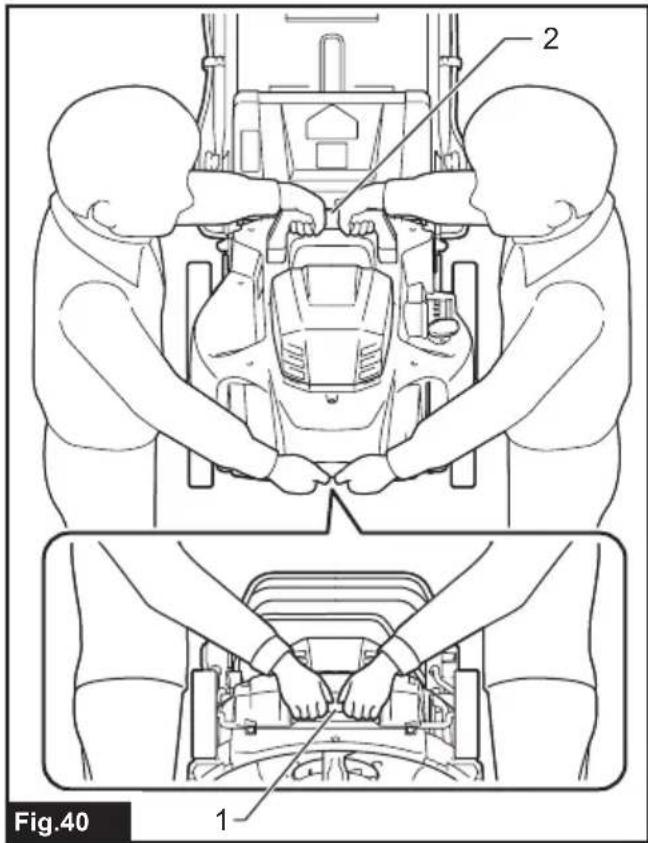

Abb.40: 1. Unterer Halteteil 2. Hinterer Griff

Lagerung

AVORSICHT: Wenn Sie die Maschine in die aufrechte Position bringen, stellen Sie die Maschine auf eine ebene und stabile Flache. Wird die Maschine auf eine instabile Flache gestellt, kann die Maschine umfallen und eine Verletzung verursichen.

Lagern Sie den Maher an einem kühlen, trockenen und abschließlich Ort. Lagern Sie Maher und Ladegerät nicht an Orten, an denen die Temperatur 40^ erreichen oder überschreiben kann.

1. Entfernen Sie den Akku und den Sperrschlüssel.
2. Drehen Sie den Knopf um 90^ , während Sie den Knopf am unteren Bügelgriffziehen, um den Verriegelungsstift zu losen. Führren Sie den gleichen Vorgang auf der anderen Seite durch, und klappen Sie dann den Bügelgriff ein.

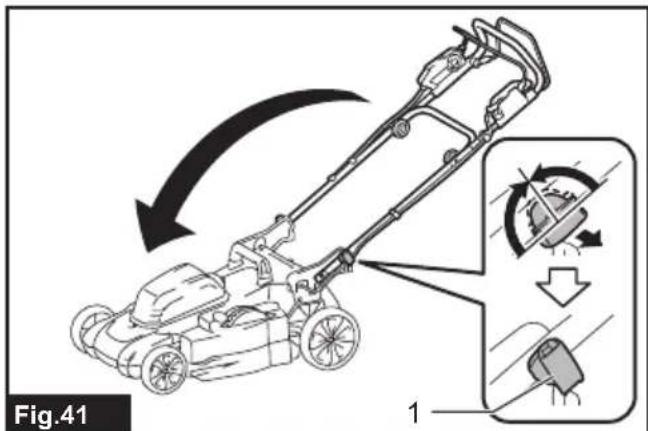

Abb.41: 1. Knopf

HINWEIS: Das Abstützen des Bügelgriffs erleichtet das Freigeben des Verriegelungsstifts beim Ziehen am Knopf.

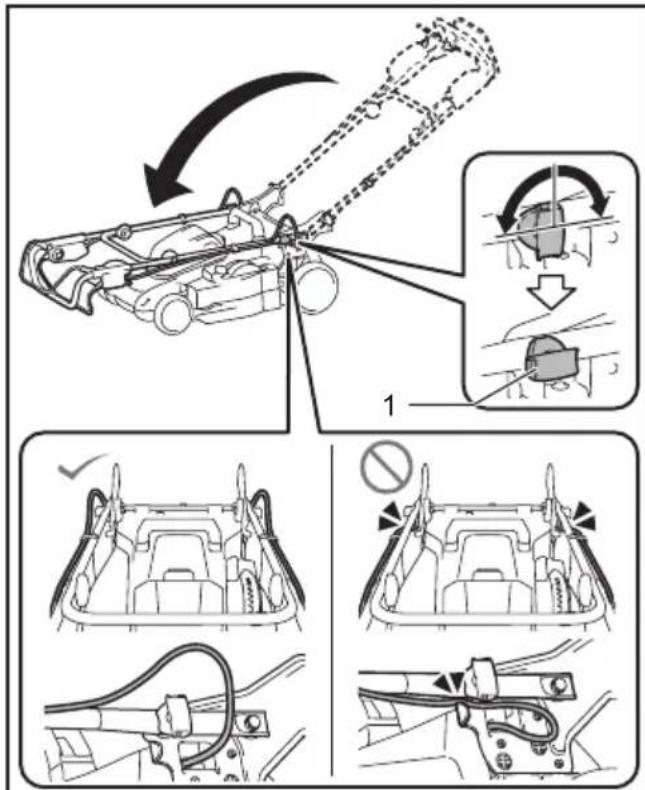

1. Drehen Sie den Knopf auf beiden Seiten um 90^ . Vergewissern Sie sich, dass die Knöpfe sicher fixiert sind.

Für DLM481/DLM539

Abb.42: 1. Knopf

Für DLM480/DLM538

Abb.43: 1. Knopf

ANMERKUNG: Achten Sie beim Zusammenklappen des Bügelgriffs darauf, dass die Kabel nicht eingeklemmt werden.

1. Losen Sie die Rändelmuttern auf beiden Seiten, und klappen Sie dann den oberen Bügelgriff um, wie in der Abbildung gezeigt.

Abb.44: 1. Rändelmutter 2. Oberer Bügelgriff

1. Bringen Sie die Maschine in die aufrechte Position.

HINWEIS: Wenn Sie den Maher in die aufrechte Position bringen, halten Sie nicht nur den Bügelgriff, sondern den Maherkorper und den Bügelgriff fest.

1. Verstauen Sie den Graskorb so, wie in der Abbildung gezeigt.

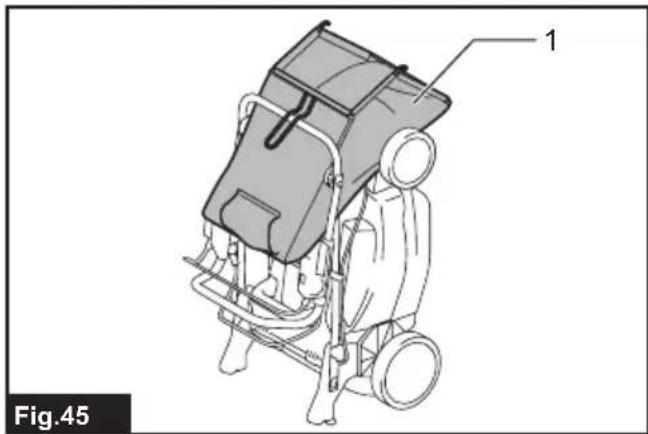

Abb.45: 1. Graskorb

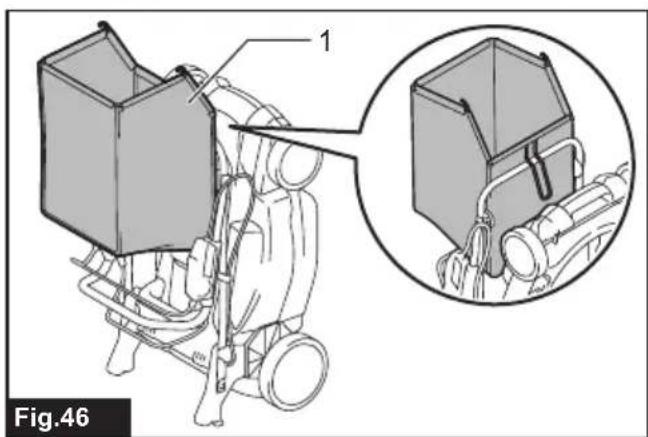

Abb.46: 1. Graskorb

Demontieren oder Montieren des Mahermessers

WARNING: Das Messer dreht sich nach dem Loslassen des Schalters noch eine Sekunden weiter. Warten Sie mit der Ausführung von Arbeiten, bis das Messer zu einem vollständigen Stillstand kommt.
WARNING: Entfernen Sie stets den Sperrschlüssel und die Akkus, bevor Sie das Messer demontieren oder montieren. Werden Sperrschlüssel und Akkus nicht entfern, kann es zu schweren Verletzungen kommt.
WARNING: Tragen Sie stets Handschuhe bei der Handhabung des Messers.

Entfernen des Mahermessers

1. Kippen Sie den Mäher auf seine Seite, so dass der Mähhöhen-Einstellhebel unter liegt.
2. Um das Messer zu verriegeln, führen Sie den Stift bis zum Anschlag in das Loch am Maherkörper ein.
3. Drehen Sie die Schraube mit dem Steckschluss 17 entgegen dem Uhrzeigersinn.

Abb.47: 1. Mahermesser 2. Stift 3. Steckschlussel

1. Entfernen Sie die Schraube, undnehmen Sie dann das Mahermesser ab.

Abb.48: 1. Messerhalter 2. Mähermesser

1. Schraube 4. Vorsprung

ANMERKUNG: Vergewissern Sie sich beim Montieren des Mahermessers, dass die Vorsprünge am Messerhalter in die LÖcher im Mahermesser passen.

Installieren des Mahermessers

WARNING: Montieren Sie das Mähermesser sorgfältig. Das Messer hat eine Ober- und Unterseite.
WARNING: Ziehen Sie dann die Schraube zur Sicherung des Messers im Uhrzeigersinn fest.
WARNING: Vergewissern Sie sich, dass das Mährmesser und alle Befestigungsteile korrekt montiert und sichere festgezogen sind.
WARNING: Befolgen Sie beim Auswechseln der Messer stets die Anweisungen in dieser Anleitung.

ANMERKUNG: Denken Sie nach dem Montieren der Mährmesser daran, den Stift von der Mahereinheit zu entfernen.

Zum Montieren der Mährmesser wenden Sie das Demontageverfahren umgekehrt an.

FEHLERSUCHE

Bevor Sie den Reparaturdienst anrufen, führen Sie zunachst ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erlautert wird, versuchen Sie nicht, die Maschine zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden.

Zustand der Unregelmäßigkeit Wahr	scheinliche Ursache(Funktionstörung)	Abhilfemaßnahme
Der Mahar startet nicht. Es sind nichtbeide Akkus eingesetzt. Setzen Sie zwei geladene Akkus ein.
			Akkustörung (Unterspannung) Laden Sie die Akkus auf. Falls Laden nichts nützt,tauschen Sie die Akkus aus.
			Der Sperrschlüssel ist nicht eingesteckt. Stecken Sie den Sperrschlüssel ein.
Der Motor bleibt nach kurzer Zeitstehen.	Der Ladestand der Akkus ist niedrig. Laden Sie die Akkus auf. Falls Laden nichts nützt,tauschen Sie die Akkus aus.
	Die Schnittthöhe ist zu niedrig. Vermögen Sie die Schnittthöhe.
	Grasschnitt hat sich im Maharangesammelt. Entfernen Sie das angesammelte Gras vom Mahar.
Der Motor erreicht dieMaximalrehzahl nicht.	Die Akkus sind falsch eingesetzt. Setzen Sie die Akkus gemäß der Beschreibung in dieser Anleitung ein.
	Die Akkuleistung{lösst nach. Laden Sie die Akkus auf. Falls Laden nichts nützt,tauschen Sie die Akkus aus.
	Das Antriebsystem Funktioniert nichtkorrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Das Maharmesser dreht sich nicht:Stoppen Sie den Maharunverzüglich!	Ein Fremdkörper, wie z. B. ein Ast,hat sich in der Höhe des Messersverklemmt. Entfernen Sie den Fremdkörper.
	Das Antriebssystem Funktioniert nichtkorrekt. Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Ungewöhnliche Vibration:Stoppen Sie den Maharunverzüglich!	Das Messer ist unausgeglichen, über-)mäßig oder ungleichmäßig abgenutzt. Tauschen Sie das Messer aus.

SONDERZUBEHÖR

A VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschrieben Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile bereits, wenden Sie sichitte an ihre Makita-Kundendienststelle.

Mahermesser
- Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Beste können als Standardzubehör im Produktpaket enthalten sein. Sie können von Land zu Land unterschied sein.

DATI TECHNICI

Elektrische veiligung en accu

Beveiling gegen te ver ontladen

Elektronisk Funktion

Fig.37: 1. Bagdacksel 2. Handtag 3. Graskurv

1. Tøm graeskurven.

VEDLIGEHOLDELS

ÖNEMLİ NOT: Çim biçme makinese.Beforen takarken.Beforen desteginin Üzerindeki.Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen Beforen BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFOREN BEFORE
