PT Fp - Hogedrukreiniger Kärcher - Gratis gebruiksaanwijzing en handleiding

Productsoort	Geurverspreider voor voertuigen (zelfbedieningstype)
Merk en model	Kärcher PT Fp
Afmetingen (L × B × H)	423 × 423 × 1550 mm
Gewicht	55 kg
Voedingsspanning	230 V / 50 Hz
Opgenomen vermogen	300 W
Beschermingstype	IPX4
Maximaal debiet	50 ml/min
Aantal geuren	4
Instelbare verdampingstijd	30 s tot 7 min per munt
Temperatuurbereik met antivriesbescherming	-10 °C tot +40 °C
Temperatuurbereik zonder antivriesbescherming	+5 °C tot +40 °C
Relatieve luchtvochtigheid	10 tot 80 %
Geluidsdrukniveau (L_pA)	< 70 dB(A)
Geluidsvermogenniveau (L_wA)	< 70 dB(A)
Inbedrijfstelling	Hoofdschakelaar ON, programmakeuze
Noodstopfunctie	STOP-toets
Onderhoud	Muntcassette legen, geurniveau controleren, filter reinigen
Accessoires en reserveonderdelen	Alleen originele Kärcher, verkrijgbaar op www.kaercher.com
Garantie	Volgens voorwaarden distributeur, gratis reparatie van materiaalfouten
Conform gebruik	Distributie van 4 geuren om voertuigen te parfumeren, industrieel gebruik

Veelgestelde vragen - PT Fp Kärcher

Hoe stel ik de geurverspreider Kärcher PT Fp in bedrijf?

Zorg ervoor dat de voedingskabel is aangesloten. Open de deur, draai de hoofdschakelaar op ON en sluit de deur. De STOP-toets knippert. Voer een munt in en selecteer de gewenste geur.

Hoe installeer ik een nieuwe geurcontainer?

Open de vergrendeling en verwijder de kap. Plaats de geurcontainer erin. Duw de zuigslang met filter tot op de bodem van de container. Voer daarna een spoeling uit (zie handleiding).

Hoe stel ik de verdampingstijd per munt in?

De tijd wordt ingesteld met de draaiknoppen PI tot PIV. Het bereik is 30 seconden tot 7 minuten, afhankelijk van de gebruikte munteenheid.

Wat te doen als er geen geur uit het pistool komt?

Controleer het vulniveau van de geurcontainer. Controleer de spuitpistoolmond en reinig het filter van de zuigslang.

Hoe bescherm ik het apparaat tegen vorst?

Als het apparaat is uitgerust met antivriesbescherming, zet dan de bijbehorende schakelaar op ON bij temperaturen onder +5 °C. Zo niet, verwijder de container en bewaar deze vorstvrij, en schakel het apparaat uit.

Hoe spoel ik het apparaat na installatie van een nieuwe container?

Zet het apparaat in bedrijf en laat het programma lopen tot er geen bellen meer in de zuigslang zijn en er geur uit het pistool komt. Herhaal dit voor elk programma.

Wat is de aanbevolen reinigingsfrequentie?

Leeg de muntcassette en controleer dagelijks de geurniveaus. Reinig de buitenkant van het apparaat elke week.

Wat te doen als het STOP-lampje niet brandt?

Controleer de voedingsspanning en zorg dat de hoofdschakelaar op ON staat. Als het probleem aanhoudt, neem contact op met de klantenservice.

Kunnen niet-Kärcher geuren worden gebruikt?

Het wordt aanbevolen om alleen originele Kärcher geuren en accessoires te gebruiken om de goede werking en veiligheid van het apparaat te waarborgen.

Hoe het apparaat transporteren of opslaan?

Houd rekening met het gewicht van 55 kg. Zet het apparaat vast tegen verschuiven tijdens transport. Bij opslag rekening houden met het gewicht en extreme temperaturen vermijden.

GEBRUIKSAANWIJZING PT Fp Kärcher

Lees vóór het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Inhoud

Zorg voor het milieu. . . . . . . . NL 1

Veiligheidsinstructies. . . . . . . NL 1

Ingebruikneming ....NL 1

Bediening. NL 2

Instellingen NL 2

Onderhoud en instandhouding NL 2

Hulp bij storingen. . . . . . . . . . NL 2

Garantie. NL 3

Toebehoren en reserveonder-

delen ....NL 3

Vervoer ....NL 3

Opslag NL 3

EU-conformiteitsverklaring ... NL 3

Zorg voor het milieu

De verpakkingsmaterialen zijn recyclebaar. Gooi het verpak- kingsmateriaal niet met het huis- vuil weg, maar zorg dat het gere cycled kan worden.

Oude apparaten bevatten waar- devolle materialen die gerecy- cled kunnen worden. Batterijen, olie en gelijksoortige stoffen mo- gen niet in het milieu terechtko- men. Geef oude apparaten daarom bij een geschikte verza- melplaats af.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder:

Veiligheidsinstructies

Algemeen

Om gevaren voor personen, dieren en voorwerpen te vermijden, gelieve voor het eerste gebruik de volgende documenten te lezen en in acht te nemen:

• de gebruiksaanwijzing
• alle veiligheidsinstructies
• de betreffende nationale wettelijke voorschriften

Bij toepassing als zelfbedieningsinstallatie dient de exploitant ervoor te zorgen dat de gebruikers door middel van duidelijk zichtbare borden geïnformeerd worden over

• mogelijke gevaren,
• beveiligingsvoorzieningen,
• de bediening van het apparaat.

Bediening

Dit apparaat kan bediend worden door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, gevoelsmatige of mentale capaciteiten of met gebrek aan ervaring en kennis wanneer ze onder toezicht staan en gewezen worden op het veilige gebruik van het apparaat en de daarmee samenhangende gevaren. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud mogen niet zonder toezicht uitgevoerd worden door kinderen. Houd het bereik rond de machine steeds proper en zorg ervoor dat de bodem niet vuil en/of met olie of vet is verontreinigd.

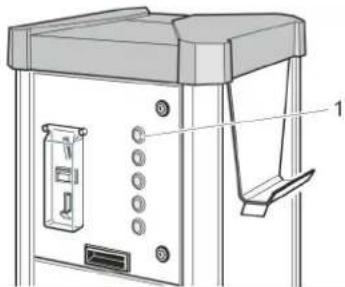

Wat te doen in noodgevallen

→ Druk in geval van nood op de toets "Stop".

Gevarenniveaus

⚠ GEVAAR

Verwijzing naar een onmiddellijk dreigend gevaar dat tot ernstige en zelfs dodelijke lichaamsverwondingen leidt.

⚠ WAARSCHUWING

Verwijzing naar een mogelijke gevaarlijke situatie die tot ernstige en zelfs dodelijke lichaamsverwondingen kan leiden.

⚠VOORZICHTIG

Verwijzing naar een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

Verwijzing naar een mogelijke gevaarlijke situatie die tot materiële schade kan leiden.

Symbolen op het toestel

⚠ GEVAAR

Gevaar door elektrische spanning!

⚠ WAARSCHUWING

Verbrandingsgevaar door hete oppervlakken!

Doelmatig gebruik

Met het apparaat kunnen 4 verschillende geurstoffen worden gekozen om motorvoertuigen te parfumeren.

Het is verboden om het apparaat in explosiegevaarlijke bereiken te gebruiken.

Tijdens het gebruik moet de deur gesloten zijn en de afdekking geplaatst zijn.

Dit apparaat is geschikt voor industrieel gebruik.

Ingebruikneming

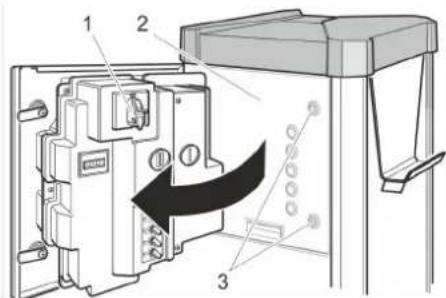

Apparaat inschakelen

→ Spanningsvoorziening inschakelen.

→ Sloten openen.
→ Deur openen.
→ Hoofdschakelaar op stand "ON" zetten. Als het apparaat in bedrijf is, knippert de toets "STOP".
→ Deur sluiten.

→ Slot openen.
→ Neem de afdekking weg.

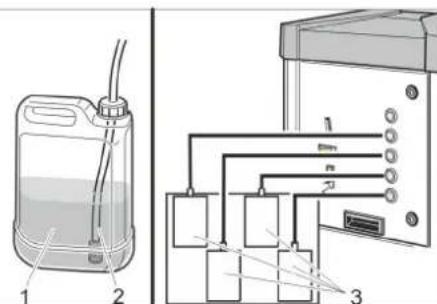

→ Vaten met geurstoffen in het apparaat plaatsen.

2 Zuigslang met filter

3 P o m p

→ Zuigslang met filter tot de bodem in de vaten met geurstoffen plaatsen. Let erop dat toewijzing van de pomp en de programmakeuzetoets overeenkomen.
→ Apparaat ontluchten (zie "Onderhoud/Onderhoudswerkzaamheden/Apparaat ontluchten").

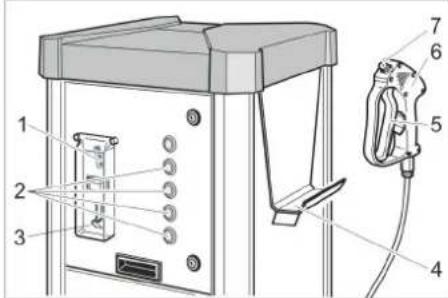

Bediening

1 Muntinworp
2 Programmakeuzetoets
3 Teruggave van munt
4 Slanghouder
5 Hendel
6 Sproeipistool
7 Sproeier

→ Munt in de muntinworp werpen. De programmakeuzetoetsen knipperen.
→ Programmakeuzetoets voor de gewenste geur indrukken. De geselecteerde toets brandt. Instructie:
De selectie kan op ieder mo- ment worden gewijzigd.
→ Sproeipistool van de houder nemen.

→ Sproeikop van het pistool op het te parfumeren object richten. Aanbeveling: Geurstof onder de voetmatten sproeien.
→ Aan de hendel van het sproei-pistool trekken.
→ Hendel loslaten om het sproei- en te stoppen.
→ De slang in de houder hangen.

Instellingen

Looptijd instellen

Instructie:

De ingestelde looptijd geldt als een van de volgende munten wordt ingeworpen:

• 50 eurocent
• 50 Britse pence
• 1 Zwitserse frank
• 1 Poolse Zloty
• 5 Noorse kronen

Andere munten kunnen door de klanten-service worden ingesteld.

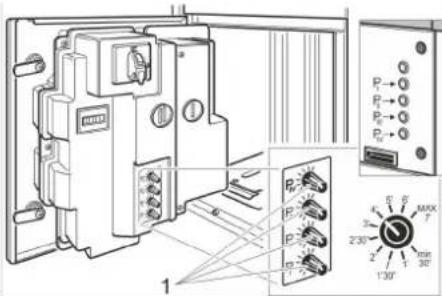

1 Draaiknop

→ Looptijd per eenheid aan de draaiknop P I tot P IV instellen. Mogelijk instelbereik: 30 seconden per 7 minuten.

Vorstbescherming

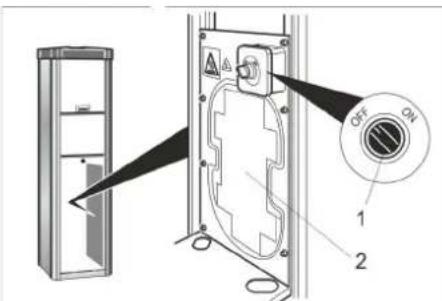

Apparaat met bescherming tegen vorst

1 Schakelaar voor vorstbescherming 2 Verwarming tegen vorst
→ Bij temperaturen onder +5 °C de schakelaar voor vorstbescherming naar "ON" draaien.

LET OP

Beschadigingsgevaar door vorst. De verwarming tegen vorst wordt alleen ingeschakeld als de hoofdschakelaar in de stand "ON" staat.

Apparaat zonder bescherming tegen vorst

Bij een apparaat zonder vorstbescherming moet bij kans op vorst het apparaat buiten bedrijf worden gesteld

Buitenwerkingstelling

→ Hoofdschakelaar op stand "OFF" zetten.

Buitenwerkingstelling bij vorstgevaar

→ De vaten met geurstoffen uit het apparaat halen en op een vorstvrije plaats bewaren.
→ Hoofdschakelaar op stand "OFF" zetten.

Onderhoud en instandhouding

Dagelijks

→ Muntcassette leegmaken (zie "Onderhoudswerkzaamheden").
→ Vulpeil van de vaten met geurstoffen controleren.
→ Algemene toestand van het apparaat controleren.
→ Toestand van de slangleiding controle- ren.
→ Sproeikop van het pistool controleren.
→ Beschadigde onderdelen laten vervangen.

Wekelijks

→ Apparaat aan de buitenkant reinigen.

Onderhoudswerkzaamheden

Muntcassette leegmaken

→ Neem het apparaat in bedrijf.
→ Programma zo lang laten lopen tot de zuigslang vrij van luchtbellen is en er geurstof uit de sproeikop van het pistool komt.
→ Procedure voor elk programma uitvoeren.

Hulp bij storingen

⚠ GEVAAR

Gevaar door elektrische schok!

Zet de hoofdschakelaar vóór alle werkzaamheden aan het apparaat op "OFF" en koppel deze los van de spanningsvoorziening.
- Apparaat werkt niet.

Toets "STOP" brandt niet.

→ Stroomtoevoer controleren.
→ Hoofdschakelaar op stand "ON" zetten.
→ Klantendienst roepen.

– Er wordt geen geurstof afgegeven.

→ Vulpeil van het vat met geurstof controleren.
→ Sproeikop van het pistool controleren.
→ Filter aan de zuigslang reinigen.

Garantie

In elk land gelden de door onze bevoegde verkoopmaatschappij uitgegeven garantie- voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de oorzaak is. Voor garantieaanspraken wendt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderdelen vindt u op www.kaercher.com.

Vervoer

⚠VOORZICHTIG

Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat.

→ Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden tegen verschuiven en kantelen.

Opslag

⚠VOORZICHTIG

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: AT, AT Fp

AWT, AWT Fp

PT, PT Fp

MA 80, MA 80-3

Type: 1.534-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2014/35/EU

Documentatieverantwoordelijke:

MTM Hydro Srl

Via Moglia, 33

Elektrische aansluiting
Spanning V 230
Frequentie Ph/Hz 1/50
Netbelasting W 300
Beveiligingsklasse IPX4
Volume maximaal ml/min	50
Omgevingsvoorwaarden
Temperatuur met be-scherming tegen vorst	°C	-10...+40
Temperatuur zonder be-scherming tegen vorst	°C	+5...+40
Luchtvochtigheid	%	10...80
Geluidsemissie
Geluidsdrukniveau L_pA	dB(A)	<70
Geluidsniveau L_wA	dB(A)	<70
Onveiligheid K_wA	dB(A)	4
Afmetingen
Lengte	mm	423
Breedte	mm	423
Hoogte	mm	1550
Gewicht	kg	55
