PT Fp - Kõrgsurvepesur Kärcher - Tasuta kasutusjuhend

Toote tüüp	Sõidukite lõhnaaineautomaat (iseteenindustüüp)
Mark ja mudel	Kärcher PT Fp
Mõõtmed (P × L × K)	423 × 423 × 1550 mm
Kaal	55 kg
Toitepinge	230 V / 50 Hz
Võimsustarve	300 W
Kaitsetüüp	IPX4
Maksimaalne voolukiirus	50 ml/min
Lõhnaainete arv	4
Reguleeritav aurustamise kestus	30 s kuni 7 min tüki kohta
Temperatuurivahemik külmumiskaitsega	-10 °C kuni +40 °C
Temperatuurivahemik ilma külmumiskaitseta	+5 °C kuni +40 °C
Õhu suhteline niiskus	10 kuni 80 %
Helirõhutase (L_pA)	< 70 dB(A)
Helivõimsustase (L_wA)	< 70 dB(A)
Kasutuselevõtt	Pealüliti ON, programmi valik
Hädaseiskamise funktsioon	STOP nupp
Hooldus	Tühjendage müntide kassett, kontrollige lõhnaaine taset, puhastage filter
Tarvikud ja varuosad	Ainult originaal Kärcher, saadaval veebilehel www.kaercher.com
Garantii	Vastavalt edasimüüja tingimustele, materjalide defektide tasuta remont
Sihtotstarbeline kasutus	4 lõhnaaine jaotamine sõidukite lõhnastamiseks, tööstuslik kasutus

Korduma kippuvad küsimused - PT Fp Kärcher

Kuidas võtta kasutusele Kärcher PT Fp lõhnaaineautomaati?

Veenduge, et toitejuhe on ühendatud. Avage uks, keerake pealüliti ON asendisse, seejärel sulgege uks. STOP nupp vilgub. Sisestage münt ja valige soovitud lõhnaaine.

Kuidas paigaldada uus lõhnaainepudel?

Avage lukk ja eemaldage kate. Asetage lõhnaainepudel sisse. Suruge imivoolik koos filtriga pudeli põhja. Seejärel tehke õhutustus (vt kasutusjuhendit).

Kuidas reguleerida aurustamise kestust tüki kohta?

Kestust reguleeritakse pöördnuppudega PI kuni PIV. Vahemik on 30 sekundit kuni 7 minutit, sõltuvalt kasutatavast rahaühikust.

Mida teha, kui püstolist ei tule lõhnaainet?

Kontrollige lõhnaainepudeli täituvust. Kontrollige pihustuspüstoli otsikut ja puhastage imivooliku filter.

Kuidas kaitsta seadet külmumise eest?

Kui seadmel on külmumiskaitse, lülitage vastav lüliti alla +5 °C ON asendisse. Vastasel juhul eemaldage pudel ja hoidke seda külmumise eest kaitstult, seejärel lülitage seade välja.

Kuidas õhutada seadet pärast uue pudeli paigaldamist?

Võtke seade kasutusele ja laske programmil töötada, kuni imivoolikus pole enam mulle ja püstolist tuleb lõhnaainet. Korrake iga programmi puhul.

Milline on soovitatav puhastussagedus?

Tühjendage müntide kassett ja kontrollige lõhnaainete taset iga päev. Puhastage seadme välispinda iga nädal.

Mida teha, kui STOP tuli ei sütti?

Kontrollige toiteallikat ja veenduge, et pealüliti on ON asendis. Kui probleem püsib, võtke ühendust hooldusteenindusega.

Kas võib kasutada mitte-Kärcher lõhnaaineid?

Soovitatav on kasutada ainult originaalseid Kärcher lõhnaaineid ja tarvikuid, et tagada seadme nõuetekohane töö ja ohutus.

Kuidas transportida või hoiustada seadet?

Arvestage 55 kg kaaluga. Kinnitage seade transpordi ajal libisemise vastu. Hoiustamisel arvestage kaaluga ja vältige äärmuslikke temperatuure.

KASUTUSJUHEND PT Fp Kärcher

Enne sesadme esmakordset kasutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sisukord

Keskkonnakaitse	ET 1
Ohutusalased märkused	ET 1
Kasutuselevõtt.	ET 1
Käsitsemine	ET 2
Seadistused	ET 2
Jäätumiskaitse	ET 2
Kasutuselt võtmine	ET 2
Tehnohooldus ja korrashoid	ET 2
Abi rikete korral	ET 2
Garantii	ET 3
Lisavarustus ja varuosad	ET 3
Transport	ET 3
Hoiulepanek	ET 3
ELi vastavusdeklaratsioon	ET 3
Tehnilised andmed	ET 3

Keskkonnakaitse

	Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.
	Vanad seadmed sisaldavad taaskasutatavaid materjale, mistuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetöttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Ohutusalased märkused

Üldist

Ohtude vältimiseks inimestele, loomadele ja varale tuleb enne seadme kasutusele võtmist kindlasti läbi lugeda ja järgida järgmisi dokumente:

• kasutusjuhendit
• köiki ohutusalaseid märkusi
  – seadusandja vastavaid riiklikke eeskirju lseteenindusrežiimis peab käitaja hoolitsema selle eest, et kasutajaid teavitataks hästi nähtavate infosiltidega järgmistest olukordadest:

- kirjeldusi võimalikest ohtude,

- turvaseadiste,

- seadme kasutamise kohta.

Käsitsemine

Seadet võivad kasutada vähemalt 8 aastased lapsed ning vähenenud füüsiliste, sensoorsete või vaimsete võimetega inimesed või inimesed, kellel puuduvad vastavad kogemus ja teadmised, kui nende üle on järelevalve või kui neile on õpetatud seadme ohutut kasutamist ja räägitud seadme kasutamisega kaasnevatest ohtutest. Lapsed ei tohi sedamega mängida. Ilma järeleval-

veta ei tohi lapsed seadet puhastada ja hooldada.

Hoidke masina ümbrus alati puhtana ja jälgige, et põrand ei oleks must ja/ või et sinna ei oleks sattunud öli või määret.

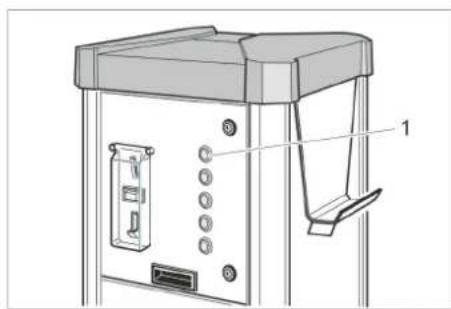

Hädaolukorras käitumine

Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△HOIATUS

Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△ETTEVAATUS

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Seadmel olevad sümbolid

△OHT

Tulistest pindadest lähtuv põle- tusoht!

Sihipärane kasutamine

Seadmel on söiduki löhnastamiseks 4 erinevat löhnaainet.

Plahvatusohtlikes piirkondades kasutamine on keelatud.

Kasutamise ajal peab uks olema suletud ja kate peale pandud.

Seade sobib professionaalseks kasutami-seks.

Kasutuselevõtt

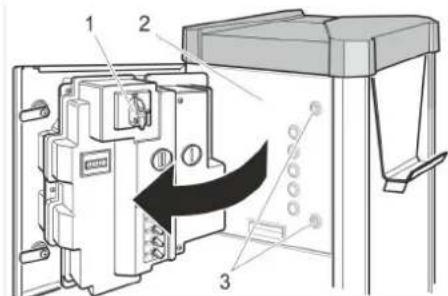

Seadme sisselülitamine

→ Lülitage sisse voolutoide.

1 Pealüliti
2 Uks
3 L u k k
→ Avage lukud.
→ Avage uks.
→ Pange pealüliiti asendisse „ON“. Kui seade töötab, vilgub nupp „STOP“.
→ Sulgege uks.

1 Löhnaaine kanister
2 Imamisvoolik koos filtriga
3 P u m p
→ Lükake imamisvoolik koos filtriga löhnaaine kanistri põhja. Jälgige pumba ja programmivaliku järjekorda.
→ Laske seadmest öhk välja (vt jaotist „Hooldus ja hooldustööd/ Seadme öhu- tustamine“).

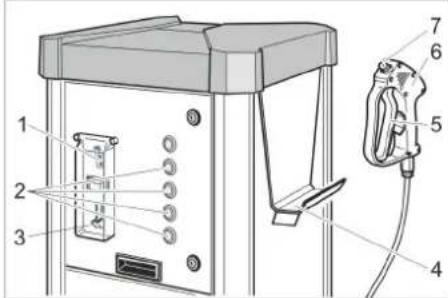

Käsitsemine

Töötamise ajal on võimalik va- likut muuta.

→ Võtke pihusti voolikuhoidkult maha.

→ Suunake pihusti ots löhnasta-tavale objektile.

Soovitus: Pihustage löhnaai-net jalamattide alla.

→ Vajutage pihusti päästikut.
→ Pihustamise lõpetamiseks laske päästik lahti.
→ Pange voolik voolikuhoidikusse.

Seadistused

Töötamise aja seadistamine

Märkus:

Seadistatav töötamise aeg kehtib järgmiste müntide sisestamisel:

• 50 eurosenti
• 50 Briti penni
• 1 Šveitsi frank
• 1 Poola zlott
• 5 Norra krooni

Teiste müntide kasutamiseks vöib teha seadistusi klienditeenindus.

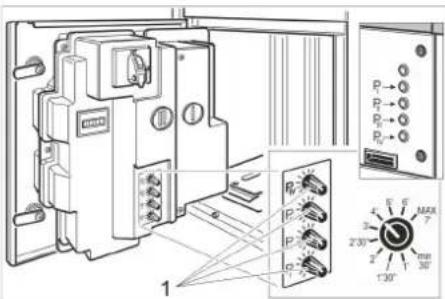

→ Seadistage tööaeg ühiku kohta pöördnuppude P I kuni P IV abil. Võimalik seadistuste vahemik: 30 sekundit kuni 7 minutit.

Jäätumiskaitse

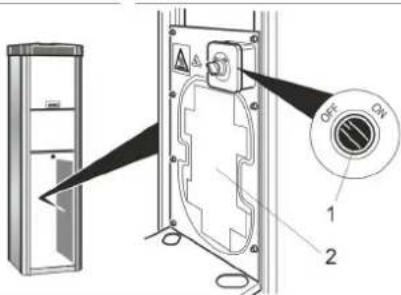

Seade koos külmakaitsega

1 Külmakaitse lüliti
2 Külmakaitse küte

→ Kui temperatuur jääb alla +5 °C, pange külmakaitse lüliti asendisse „ON“.

TÄHELEPANU

Külmakahjustuste oht. Külmakaitse kütte on aktiivne vaid siis, kui ka pealüliti on asendis „ON“.

Seade ilma külmakaitseta

Ilma külmakaitseta seadmel peab külmaohu korral läbi viima toimingud kasutuselt mahavõtmiseks

Kasutuselt võtmine

→ Pange pealüliti asendisse „OFF“.

Kasutuselt vötmine külmumisohu korral

→ Võtke lõhnaaine kanister seadmest väl- ja ja pange külma eest kaitstud kohta.
→ Pange pealülii asendisse „OFF“.

Tehnohooldus ja korrashoid

lga päev

→ Tühjendage mündisahtel (vt jaotist „Hooldustööd“).
→ Kontrollige löhnaaine kanistri täituvust.
→ Kontrollige seadme üldist seisukorda.
→ Kontrollige vooliku seisukorda.
→ Kontrollige pihusti düüsi.
→ Vahetage kahjustatud osad välja.

Kord nädalas

→ Puhastage seadet väljast.

Hooldustööd

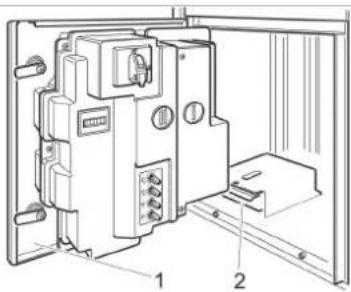

Mündisahtli tühjendamine

→ Tömmake mündisahtel välja ja tühjendage.

Seadme õhutamine

→ Võtke seade kasutusele.
→ Laske programmil nii kaua töötada, kuni imamisvoolikust on öhumullid väljunud ja löhnaaine tuleb pihusti otsast välja.
→ Viige see toiming läbi iga programmiga.

Abi rikete korral

△OHT

Elektrilöögist lähtuv oht!

→ Enne mistahes töödega alustamist pange seadme pealüliti asendisse „OFF“ ja võtke seade vooluvõrgust välja.

- Seade ei tööta.

→ Kontrollige löhnaaine täituvust.
→ Kontrollige pihusti düüsi.
→ Puhastage imamisvooliku filtrit.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Tarvikutel esinevad rikked kõrvaldame garantiijal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Transport

⚠ETTEVAATUS

Vigastusoht! Transportimisel jälgige seadme kaalu.

→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu.

Hoiulepanek

△ETTEVAATUS

Vigastusoht! Ladustamisel jälgige seadme kaalu.

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjelda-tud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käes- olev deklaratsioon kehtivuse.

Toode: AT, AT Fp

AWT, AWT Fp

PT, PT Fp

MA 80, MA 80-3

Tüüp: 1.534-xxx

Asjakohased EL direktiivid:

2006/42/EU (+2009/127/EU)

2014/30/EL

2014/35/EÜ

Dokumentatsiooni eest vastutaja:

MTM Hydro Srl

Via Moglia, 33

Elektriühendus
Pinge V 230
Sagedus Ph/Hz 1/50
Võimsustarve W 300
Kaitse liik IPX4
Maksimaalne pumpamis-kogus	ml/min	50
Ümbritseva keskkonna tingimused
Temperatuur külmakait-sega	°C	-10...+40
Temperatuur ilma külma- kaitseta	°C	+5...+40
Öhuniiskus	%	10...80
Müraemissioon
Helirõhu tase L_pA	dB(A)	<70
Müratase L_wA	dB(A)	<70
Ebakindlus K_wA	dB(A)	4
Mõõtmed
Pikkus	mm	423
Laius	mm	423
Kõrgus	mm	1550
Kaal	kg	55
