GEBRUIKSAANWIJZING GE2501 Eurom

Het aggregaat is zonder olie vervoerd. Als u het oliereservoir niet vult zal het aggregaat niet starten.

Zorg dat het aggregaat volkomen vlak staat als u olie bijvult. Kantelen kan tot overvullen leiden en de motor beschadigen.

DE

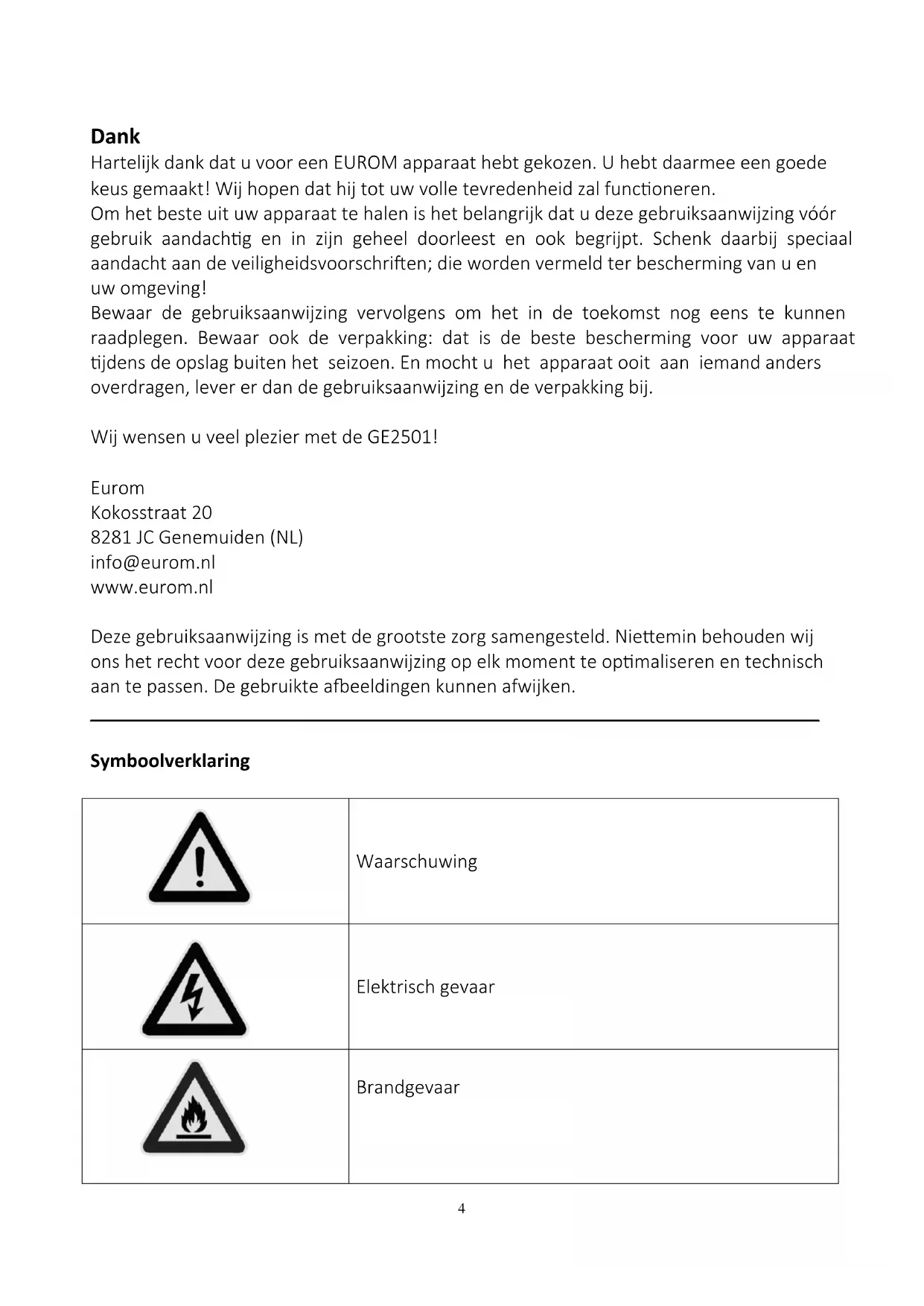

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.

Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.

Wij wensen u veel plezier met de GE2501!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Symboolverklaring

	Waarschuwing
	Elektrisch gevaar
	Brandgevaar
	Lees voor gebruik de gebruiksaanwijzing
	Gevaar voor koolmonoxide (CO)
	Gevaar voor verbranding

Technische gegevens

Spanning	230V
Frequentie	50 Hz
Afgegeven vermogen	2000 Watt
Maximaal vermogen	2200 Watt
Motor	4-takt, eencilinder, OHV, luchtgekoeld
Brandstof	benzine
Cilinderinhoud	208 cc
Ontsteking	No-contact transistor
Boring	70 x 54
Hoeveelheid olie	0,6 liter
Starter	Handmatig
Inhoud brandstoftank	15 liter
Geluidsniveau	Lwa=95 dB
Afmetingen	58 x 43 x 45 cm
Gewicht	39 kg

Veiligheidsvoorschriften

1. Gebruik het aggregaat uitsluitend buitenshuis; de uitlaatgassen bevatten het giftige koolmonoxide! Is gebruik buitenshuis eens absoluut onmogelijk, zorg dan voor een royale ruimte met goede ventilatie en leid de uitlaatgassen naar buiten.

2. Dit aggregaat heeft een benzinemotor; gebruik Euro 95 of Euro 98 benzine. Stop altijd de motor voordat u benzine bijvult en houd vuur (ook brandende sigaretten!) uit de buurt tijdens het bijvullen. Voorkom morsen en verwijder alle gemorste brandstof met een schone doek voordat u het aggregaat weer start.

3. Niet roken tijdens het brandstof bijvullen!

4. Let op niet te morsen tijdens het brandstof bijvullen. Gemorste brandstof onmiddellijk met een schone doek verwijderen.

5. Dit aggregaat is niet waterproof. Teneinde kortsluiting of een elektrische schok te voorkomen niet gebruiken onder natte weersomstandigheden (regen, sneeuw, mist).

6. Raak het aggregaat niet met natte handen aan en voorkom dat er water op terecht komt.

7. Houd het aggregaat minstens een meter verwijderd van ontvlambare- explosieve- en brandbare stoffen en objecten.

8. Het aggregaat dient te worden geaard; bevestig daartoe een geleidende draad tussen het aardpunt van het aggregaat en een goedgekeurde aardpen.

9. Sluit het aggregaat niet aan op het elektriciteitsnet en verbind het niet met een ander aggregaat.

10. Raak de uitlaat nooit aan tijdens of kort na gebruik. Die wordt heel heet!

11. Sluit geen apparatuur aan voor het aggregaat is gestart.

12. Zorg ervoor dat iedereen die het aggregaat gebruikt weet hoe het werkt en het snel kan stoppen.

13. Draag tijdens het gebruik veiligheidsschoeisel en -kleding.

14. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is niet geschikt om te worden gebruikt door personen (incl. kinderen) met een fysieke-zintuiglijke- of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er dient op te worden toegezien dat kinderen niet met het apparaat spelen.

15. Het niet opvolgen van de veiligheidsvoorschriften kan ernstig letsel of schade veroorzaken. Fabrikant, importeur en leverancier aanvaarden hiervoor geen aansprakelijkheid.

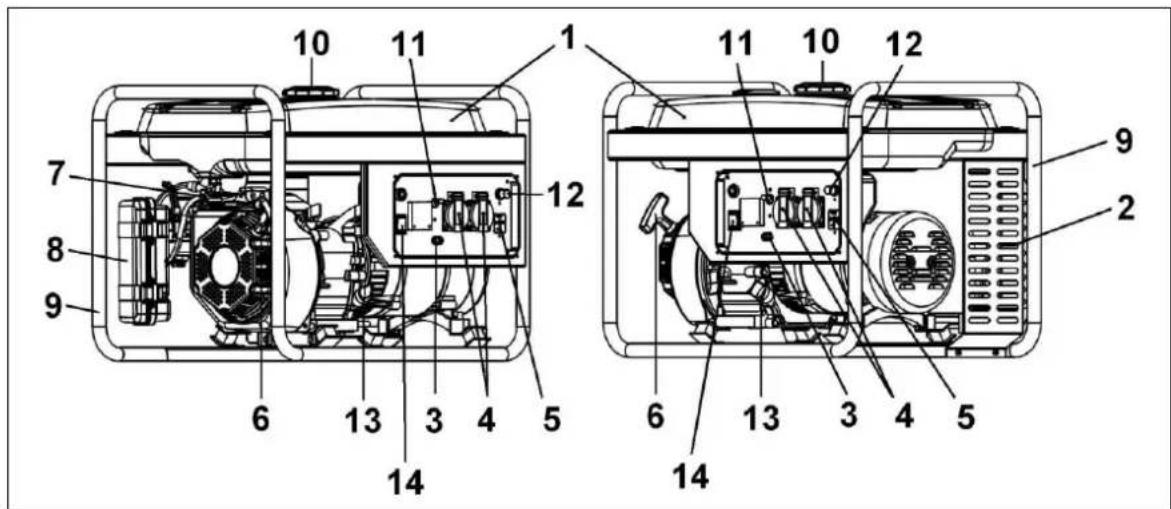

Beschrijving

Inspectie voor gebruik

Oliepeil

Zorg dat het aggregaat stevig en horizontaal staat voordat u het oliepeil controleert. Het aggregaat dient uitgeschakeld en afgekoeld te zijn voordat u peilt.

• Draai het dopje van de peilstok open en neem de peilstok uit de opening. Reinig de peilstok met een schone doek.
• Steek de peilstok terug in de opening zonder te draaien.
• Als het oliepeil zich onder de laagste marking op de peilstok bevindt dient u bij te vullen tot de bovenste marking. Gebruik olie van het type 15-W40.
• Steek de peilstok terug en draai hem weer vast.

Brandstofpeil

• Open de tankdop van de brandstoftank.
• Controleer het brandstofpeil en vul zonodig bij.
• Vul maximaal tot de bovenkant van het filter dat zich in de vulopening bevindt.
• Sluit de tankdop weer zorgvuldig.

Luchtfilter

• Ontsluit de klemmen en neem het deksel van het luchtfilter.
• Neem het filter uit de houder.
• Was het filter in bijv. wasbenzine of met een universeel schoonmaakmiddel. Knijp het goed uit. Sprenkel vervolgens wat motorolie op het filter en knijp het uit. Sla een aantal keren licht met het filter op bijv. een werkbank om de olie te verspreiden.
• Plaats het filter nu terug en breng alles weer in de originele staat.

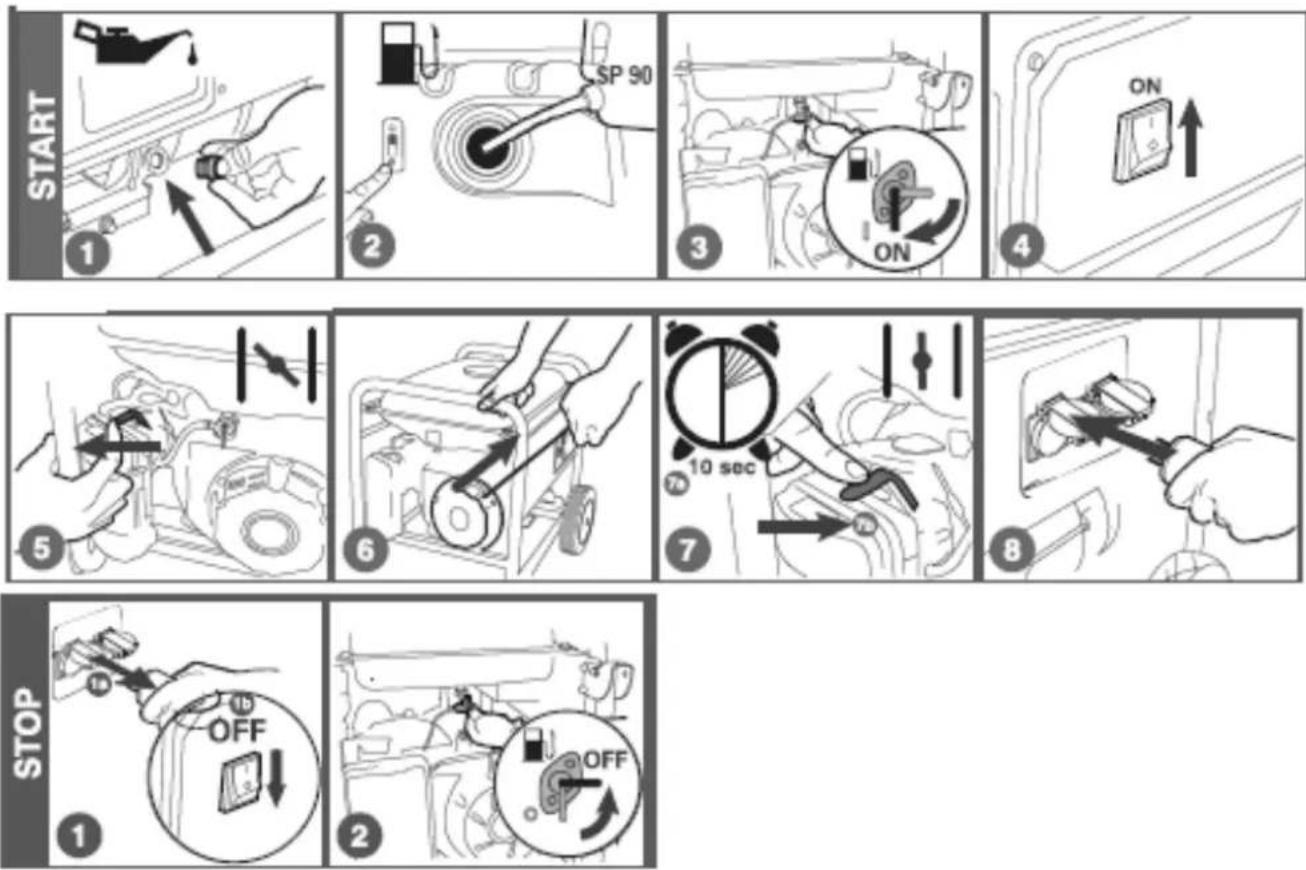

Starten en stoppen aggregaat

Starten

• Verwijder alle belasting uit de beide stopcontacten en schakel de thermische beveiliging uit (OFF).
• Zet het brandstofkraantje in de "ON" stand (open).
  • Druk de choke handle op de "choke" stand.
  • Druk de start/stopschakelaar op de "ON" stand.
• Trek het trekkoord uit tot u weerstand voelt. Trek het koord dan krachtig en volledig uit. Herhaal dit zonodig tot de motor start.

! wanneer er geen olie in het reservoir zit zal het aggregaat niet starten !

- Zodra de motor warm is kunt u de choke op de "run" stand zetten.

Tips en waarschuwingen bij het gebruik

1. Laat na het starten de motor eerst onbelast ongeveer 3 minuten warmlopen. Als het aggregaat meer dan één apparaat moet voeden, sluit deze dan één voor één aan, de zwaarste het eerst. De meeste apparaten vragen bij het opstarten meer stroom dan tijdens de werking (piekstroom); pas op het maximale vermogen van het stopcontact niet te overschrijden!

2. Controleer of alle apparaten die u aan wilt sluiten in goede staat verkeren voordat u ze aansluit op het aggregaat. Als een apparaat abnormaal begint te werken (traag wordt, of plotseling stopt) druk de start/stopschakelaar van het aggregaat dan onmiddellijk op OFF (uit). Ontkoppel de apparatuur en controleer hun werking.

3. Bij overbelasting zal de thermische beveiliging het aggregaat uitschakelen. Als dat gebeurt, ontkoppel dan alle apparatuur, wacht een paar minuten en hervat dan de werking met minder belasting. Als de voltmeter een te laag of te hoog voltage aangeeft, schakel het aggregaat dan uit en ga op zoek naar de oorzaak. Het aggregaat kan werken als de voltmeter een spanning tussen 210 en 250V (50Hz) aangeeft.

4. Het gelijkstroomstopcontact (DC 12V) mag alleen worden gebruikt voor het opladen van 12V-accu's. Wissel de kabels niet om, dat kan ernstige schade aan aggregaat en/of accu toebrengen! Neem niet gelijktijdig 12V-DC en 230V-AC af.
5. Aansluiting van het aggregaat op een huiselijk net dient door een erkend elektricien te worden gerealiseerd. Onjuiste aansluiting kan schade aan aggregaat, apparatuur of brand veroorzaken.

Waarschuwing: nooit gelijktijdig netstroom en aggregaatstroom afnemen voor een huishoudelijk net!

Stoppen

• Schakel de thermische beveiliging uit
- Druk de start/stopschakelaar van het aggregaat uit (OFF).
- Sluit het benzinekraantje

Let op: voor een noodstop de stopschakelaar direct uitschakelen.

Periodieke controles en onderhoud

Periodieke controles en onderhoud zijn erg belangrijk om de motor betrouwbaar en in goede conditie te houden. Het aggregaat bestaat uit een benzinemotor, generator, controlepaneel en frame. Schakel de motor altijd uit voordat u onderhoud uitvoert. Als de motor moet draaien, zorg dan voor een goedgeventileerde omgeving. De uitlaatgassen bevatten het giftige koolmonoxidegas.

Na gebruik dient u de motor onmiddellijk met een doekje schoon te maken om roestvorming te voorkomen en neerslag te verwijderen.

	Voor elk gebruik	Na 1emaand & elke 20 uur	Elke 50 uur of 3 maand	Elke 100 uur of 6 maand	Elke 300 uur of elk jaar
Oliepeil controleren	C
Olie verversen		V		V
Luchtfilter controleren	C
Luchtfilter reinigen			R
Oliefilterhouder				R
Oliefilter				R
Bougie				R
Cilinderkop					R
Brandstoftank	R zo vaak als nodig is

C=controleren

V=vervangen

R=reinigen

B=bijstellen

Olie verversen

• Draai de peilstok open en neem hem uit.
• Draai de aftapplug los en laat de olie uit het carter weglopen. Zorg ervoor dat alle olie verwijderd is!
• Draai de aftapplug weer dicht
• Giet nieuwe olie in het apparaat tot de bovenste markering; gebruik SAE 15-W40 olie voor een 4-takt benzinemotor.
• Breng de peilstok terug op zijn plaats en schroef hem vast.

Luchtfilter reinigen

• Ontsluit de klemmen en neem het deksel van het luchtfilter.
• Neem het filter uit de houder.
• Was het filter in bijv. wasbenzine of met een universeel schoonmaakmiddel. Knijp het goed uit. Sprenkel vervolgens wat motorolie op het filter en knijp het uit. Sla een aantal keren licht met het filter op bijv. een werkbank om de olie te verspreiden.
• Plaats het filter nu terug en breng alles weer in de originele staat.

Bougie reinigen

• Neem de bougiedop van de bougie.
• Draai de bougie los m.b.v. een bougiesleutel en verwijder de koolstofneerslag van de bougie.
• Meet de ruimte tussen de elektrodes: die moet 0,7 à 0,8 mm. Zijn.
• Bevestig de bougie en de bougiedop terug op hun plaats.

Onderhoud brandstofffilter

• Zet de brandstofkraan op "OFF" (dicht) en neem het brandstofffilter uit de opening van de tank.
• Maak het filter door en door schoon.
• Bevestig een nieuw rubberen ringetje rond het filter en bevestig het weer nauwgezet in de tankopening.

Opslag

Als u het aggregaat voor langere tijd wilt opruimen dient u de volgende maatregelen te nemen:

1. Schroef de brandstof afvoerdop open en laat de brandstof uit de carburateur weglopen.
2. Draai de olie aftapplug open en laat alle olie uit het carter lopen.
3. Bevestig de olie aftapplug weer op z'n plaats.
4. Vul het aggregaat met olie tot de bovenste markering op de peilstok
5. Trek het trekkoord uit tot u weerstand voelt

Problemen en oplossingen

De motor start niet

• Te weinig brandstof: controleren en zo nodig bijvullen.
• De start/stopschakelaar staat niet op "ON" (aan) stand: herstellen.
• Te weinig olie: controleren en zo nodig bijvullen.
• De snelheid en/of kracht warmee aan het trekkoord wordt getrokken is onvoldoende: geef een stevige ruk aan het trekkoord.
• De bougie is vervuild met koolstof: controleren en schoonmaken.
• De start/stopschakelaar staat niet goed: zet hem op "ON".
• Het stopcontact maakt geen contact: controleer dit. Wanneer u meent onregelmatigheden vast te stellen, wend u dan tot uw leverancier of een erkend elektricien voor controle / reparatie.
• Het aggregaat bereikt het juiste toerental niet omdat het te zwaar is belast: ontkoppel een deel van de apparatuur en probeer het opnieuw.

Verwijdering

Gooi het apparaat aan het einde van de levensduur weg volgens de plaatselijke wetten en voorschriften of lever het apparaat in bij uw leverancier.

Bijlages

Een overzicht met gebruiksmogelijkheden en de EU-Conformiteitsverklaring vindt u aan het einde van deze handleiding.
