BRUKSANVISNING GE2501 Eurom

Generatorn transporteras utan olja. Om du inte fyller oljebehållaren startar inte generatorn. Se till att generatorn står helt plant när du fyller på olja. Lutning kan leda till överfyllning och skada motorn.

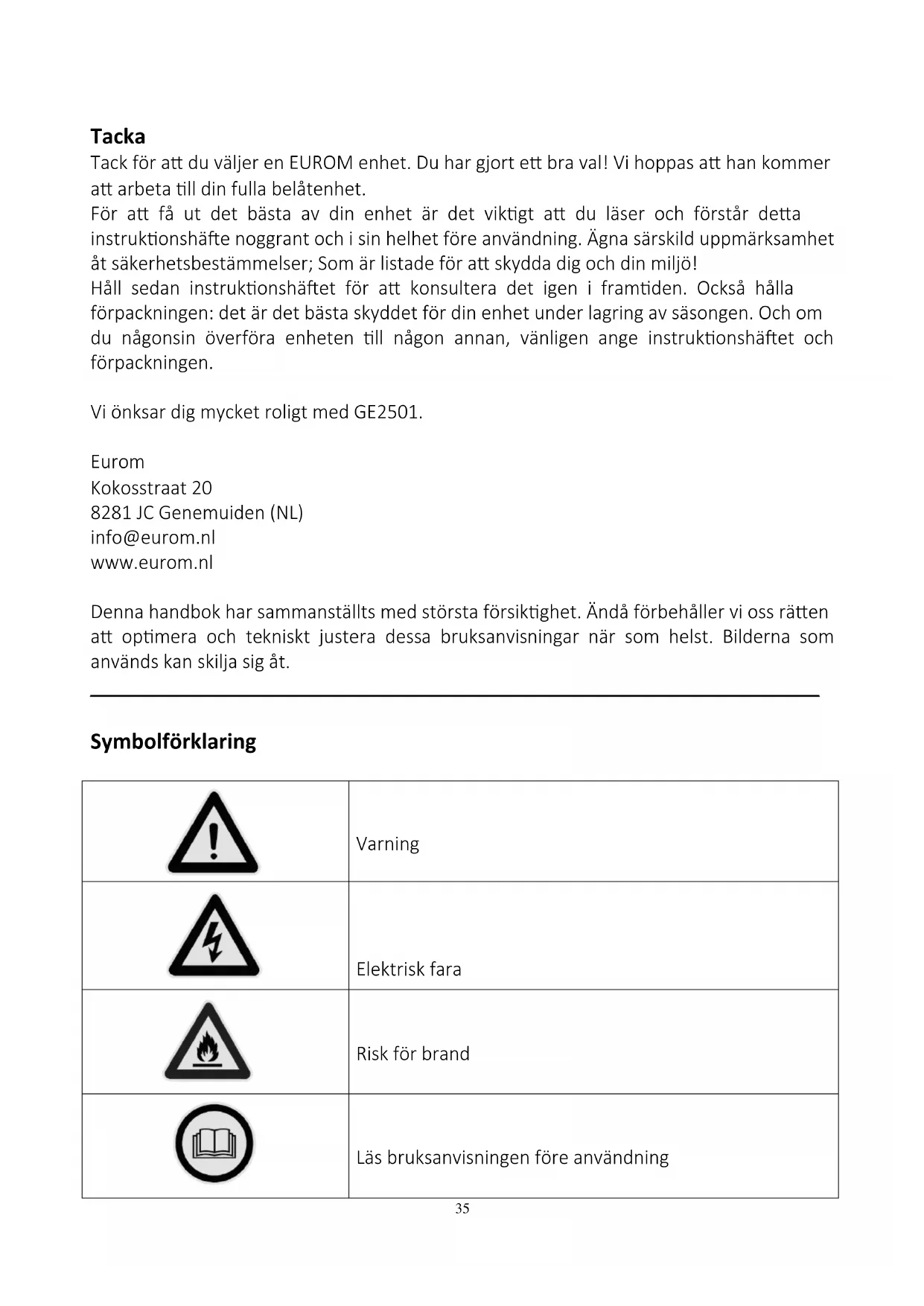

En fin de vie, mettez l'appareil au rebut conformément aux lois et réglementations locales ou confiez l'appareil à votre fournisseur. Pièces jointes Un aperçu des utilisations possibles et la déclaration de conformité UE se trouve à la fin de ce manuel.35 Tacka Tack för att du väljer en EUROM enhet. Du har gjort ett bra val! Vi hoppas att han kommer att arbeta till din fulla belåtenhet. För att få ut det bästa av din enhet är det viktigt att du läser och förstår detta instruktionshäfte noggrant och i sin helhet före användning. Ägna särskild uppmärksamhet åt säkerhetsbestämmelser; Som är listade för att skydda dig och din miljö! Håll sedan instruktionshäftet för att konsultera det igen i framtiden. Också hålla förpackningen: det är det bästa skyddet för din enhet under lagring av säsongen. Och om du någonsin överföra enheten till någon annan, vänligen ange instruktionshäftet och förpackningen. Vi önksar dig mycket roligt med GE2501. Eurom Kokosstraat 20 8281 JC Genemuiden (NL) info@eurom.nl www.eurom.nl Denna handbok har sammanställts med största försiktighet. Ändå förbehåller vi oss rätten att optimera och tekniskt justera dessa bruksanvisningar när som helst. Bilderna som används kan skilja sig åt.

Läs bruksanvisningen före användning36

Risk för brännskador

1. Använd aggregatet endast utomhus – avgaserna innehåller den giftiga gasen

kolmonoxid! Om det inte är möjligt att använda aggregatet utomhus ska du se till att du har ett stort och välventilerat utrymme samt att du leder ut avgaserna.

2. Detta aggregat har en bensinmotor. Använd Euro 95- eller Euro 98-bensin. Stäng alltid

av motorn innan du fyller på bensin och se till att det inte finns någon brandkälla i närheten under påfyllning (inte heller tända cigaretter!). Undvik att spilla och torka upp allt spillt bränsle med en ren duk innan du startar aggregatet igen.

3. Rök inte när du fyller på bensin!

4. Se till att du inte spiller när du fyller på bensin! Torka omedelbart upp spillt bränsle

5. Detta aggregat är inte vattentåligt. För att förhindra kortslutning eller elektriska stötar

ska du inte använda det under fuktiga väderförhållanden (regn, snö, dimma).

6. Vidrör inte aggregatet med blöta händer och se till att det inte kommer något vatten

7. Håll aggregatet på minst en meters avstånd från antändliga, brännbara och explosiva

8. Aggregatet ska vara jordat. Sätt dit en ledande tråd mellan aggregatets jordningspunkt

och ett godkänt jordningsstift.

9. Anslut inte aggregatet till elnätet eller till ett annat aggregat.

10. Vidrör aldrig utloppet under eller kort efter användning. Det blir mycket varmt!

11. Anslut inga apparater innan aggregatet har slagits på!

12. Se till att alla som använder aggregatet vet hur det fungerar och snabbt kan stänga av

13. Bär skyddsskor och skyddskläder vid användning.

14. Håll noggrann uppsikt över denna apparat när den används i närheten av barn,

oförmögna personer och djur. Denna apparat är inte avsedd för att användas av personer (inkl. barn) med fysiska-, psykiska-, eller mentala funktionshinder, eller med bristande erfarenhet och kunskap, med undantag för om de är under uppsikt eller om de har givits instruktioner om användningen av apparaten av en person som är ansvarig för deras säkerhet. Man måste även hålla barn under uppsikt så att de inte leker med apparaten.

15. Om du inte följer säkerhetsanvisningarna finns risk för allvarliga sak- och personskador.

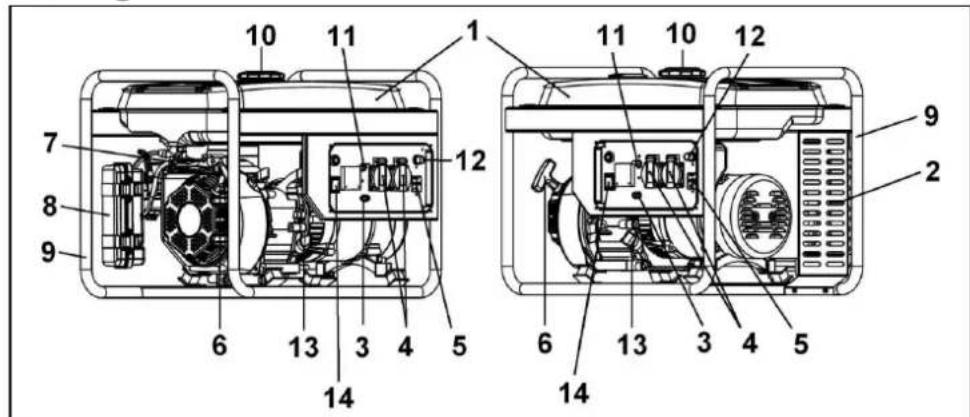

Tillverkaren, importören och återförsäljaren påtar sig inget ansvar för det. Beskrivning

11. Termiskt skydd 230 V

12. Termiskt skydd 12 V

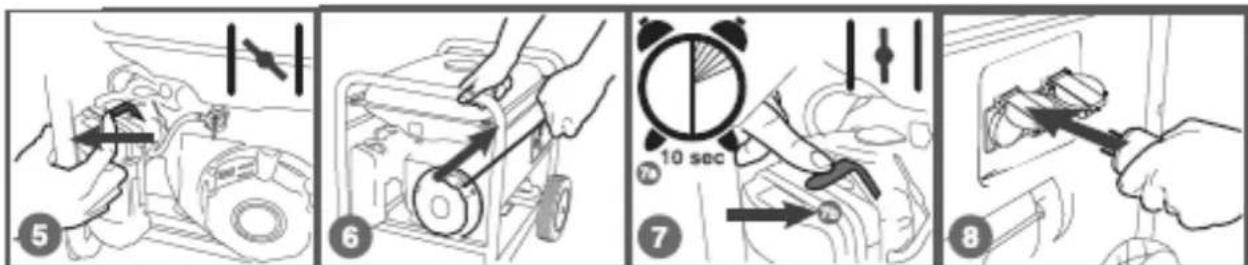

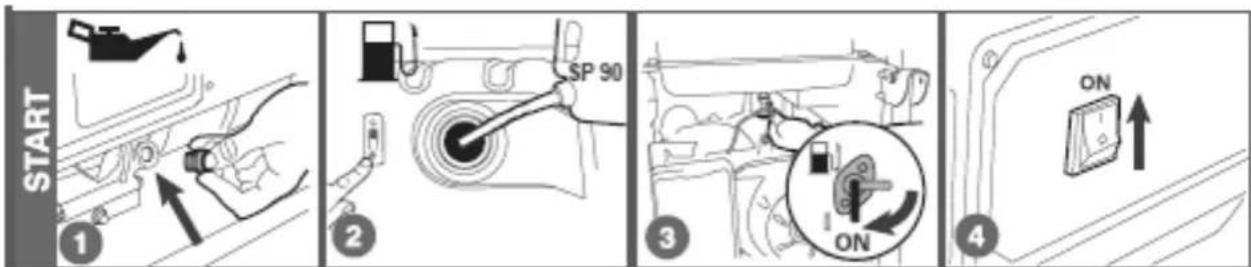

Kontroll före användning Oljenivå Se till att aggregatet står stadigt och horisontellt innan du kontrollerar oljenivån. Aggregatet ska vara avstängd och svalt innan du utför mätningen.38 Lossa på locket till mätstickan och ta ut mätstickan ur öppningen. Torka av mätstickan med en ren duk. Stoppa tillbaka mätstickan i öppningen utan att vrida på den. Om oljenivån är under den lägsta markeringen på mätstickan ska du fylla på olja till den översta markeringen. Använd olja av typ 15-W40. Stoppa tillbaka mätstickan och vrid fast den igen. Bränslenivå Öppna tanklocket till bränsletanken. Kontrollera bränslenivån och fyll vid behov på. Fyll som mest på upp till filtrets övre kant som sitter i påfyllnadsöppningen. Stäng tanklocket igen ordentligt. Luftfilter Öppna klämmorna och ta bort locket från luftfiltret. Ta bort filtret från hållaren. Tvätta filtret i t.ex. tvättbensin eller med ett universalrengöringsmedel. Pressa ut det ordentligt. Droppa lite motorolja på filtret och pressa ut det. Slå några gånger lätt med filtret på t.ex. en arbetsbänk för att sprida ut oljan. Sätt tillbaka filtret och placera allt i det ursprungliga läget. Sätta på och stänga av aggregatet39 Sätta på Avlägsna all belastning från de båda uttagen och stäng av det termiska skyddet (OFF). Sätt bränslekranen i ”ON”-läget (öppen). Sätt chokehandtaget på läget ”Choke”. Sätt start-/stoppbrytaren på läget ”ON”. Dra ut dragsnöret tills du känner ett motstånd. Dra sedan sladden kragtigt hela vägen. Upprepa det vid behov tills motorn startar. ! Om det inte finns någon olja i behållaren startar inte generatorn ! När motorn har blivit varm kan du sätta choke på läget ”Run”. Tips och varningar vid användning

1. Låt motorn bli varm i ungefär 3 minuter utan belastning efter att den har startats. Om

aggregatet behöver mata mer än en apparat ska du ansluta dem en för en och börja med den mest kraftfulla. De flesta apparater kräver mer ström vid start än under användning (toppström). Se till att inte överskrida den maximala effekten för uttaget!

2. Kontrollera att alla apparater som du vill ansluta är i gott skick innan du ansluter dem till

aggregatet. Om en apparat slutar att fungera som den ska (t.ex. blir långsam eller plötsligt stängs av) ska du genast sätta aggregatets start-/stoppbrytare på OFF (av). Koppla bort apparaterna och kontrollera deras funktion.

3. Vid överbelastning ska det termiska skyddet stänga av aggregatet. Om det sker ska du

koppla bort alla apparater, vänta i några minuter och sedan använda aggregatet igen med mindre belastning. Om voltmetern visar för låg eller för hög spänning ska du stänga av aggregatet och leta efter orsaken. Aggregatet fungerar om voltmetern visar en spänning mellan 210 och 250 V (50 Hz).

4. Likströmsuttaget (DC 12 V) får endast användas för att ladda upp batterier på 12 V. Byt

inte kablarna – det kan medföra allvarliga skador på aggregatet och/eller batteriet! Använd inte 12 V-DC och 230 V-AC samtidigt.

5. Anslutningen av aggregatet till ett elnät ska genomföras av en auktoriserad elektriker.

En felaktig anslutning kan medföra skada på aggregatet, apparaterna eller orsaka brand. Varning: använd inte ström från elnätet och från aggregatet samtidigt för ett hemmanät! Stänga av Stäng av det termiska skyddet. Stäng av start-/stoppbrytaren (OFF). Stäng bensinventilen. OBS: stäng av stoppbrytaren direkt för ett nödstopp. Regelbundna kontroller och underhåll Regelbundna kontroller och underhåll är mycket viktiga för att hålla motorn säker och i gott skick. Aggregatet består av en bensinmotor, generator, kontrollpanel och ram. Stäng alltid av motorn innan du utför underhåll. Om motorn måste vara igång ska du se till att det är i en välventilerad omgivning. Avgaserna innehåller den giftiga gasen kolmonoxid.40 Efter användning ska du genast rengöra motorn med en duk för att förhindra rostbildning och avlägsna avlagringar.

Före varje användning Efter 1 månad och var 20:e timme Var 50:e timme eller var 3:e månad Var 100:e timme eller var 6:e månad Var 300:e timme eller varje år Kontrollera oljenivå

Bränsle R så ofta som det behövs K=kontrollera B=byta R=rengöra J=justera Byta olja Vrid upp mätstickan och ta ut den. Lossa på avtappningspluggen och låt oljan rinna ut ur vevhuset. Se till att all olja har avlägsnats! Dra åt avtappningspluggen igen. Häll i ny olja i apparaten upp till den översta markeringen. Använd SAE 15-W40-olja för en fyrtaktsmotor. Sätt tillbaka mätstickan på sin plats och skruva fast den. Rengöra luftfilter Öppna klämmorna och ta bort locket från luftfiltret. Ta bort filtret från hållaren. Tvätta filtret i t.ex. tvättbensin eller med ett universalrengöringsmedel. Pressa ut det ordentligt. Droppa lite motorolja på filtret och pressa ut det. Slå några gånger lätt med filtret på t.ex. en arbetsbänk för att sprida ut oljan. Sätt tillbaka filtret och placera allt i det ursprungliga läget. Rengöra tändstift Ta bort tändstiftshatten från tändstiftet. Lossa tändstiftet med en tändstiftsnyckel och avlägsna kolavlagringar från tändstiftet. Mät utrymmet mellan elektroderna: de måste vara 0,7 till 0,8 mm. Sätt tillbaka tändstiftet och tändstiftshatten på sin plats.41 Underhålla bränslefilter Sätt bränsleventilen på ”OFF” (stängd)” och ta ut bränslefiltret ur tankens öppning. Rengör filtret ordentligt. Sätt dit en ny gummiring runt filtret och fäst försiktigt tillbaka det i tanköppningen. Förvaring Om du vill förvara aggregatet under en längre tid bör du vidta följande åtgärder:

1. Skruva av bränsleavtappningslocket och släpp ut bränslet ur förgasaren.

2. Öppna oljeavtappningspluggen och låt all olja rinna ut ur vevhuset.

3. Sätt tillbaka oljeavtappningspluggen på sin plats.

4. Fyll aggregatet med olja upp till den översta markeringen på mätstickan.

5. Dra ut dragsnöret tills du känner ett motstånd.

Problem och åtgärder Motorn startar inte. För lite bränsle: kontrollera och fyll vid behov på. Start-/stoppbrytaren står inte på läget ”ON” (på): rätta till det. För lite olja: kontrollera och fyll vid behov på. Dragsnöret dras inte tillräckligt snabbt och/eller med tillräcklig kraft: dra ordentligt i dragsnöret. Tändstiftet är nedsmutsat med kol: kontrollera och rengör det. Start-/stoppbrytaren står i fel läge: sätt den på ”ON”. Uttaget får ingen kontakt: kontrollera detta. När du tror dig fastställa defekter ska du vända dig till din återförsäljare eller en auktoriserad elektriker för kontroll/reparation. Aggregatet kommer inte upp i rätt varvtal för att det är för belastat: koppla bort någon apparat och försök igen. Avfallshantering
