BRUKSANVISNING GE720 Eurom

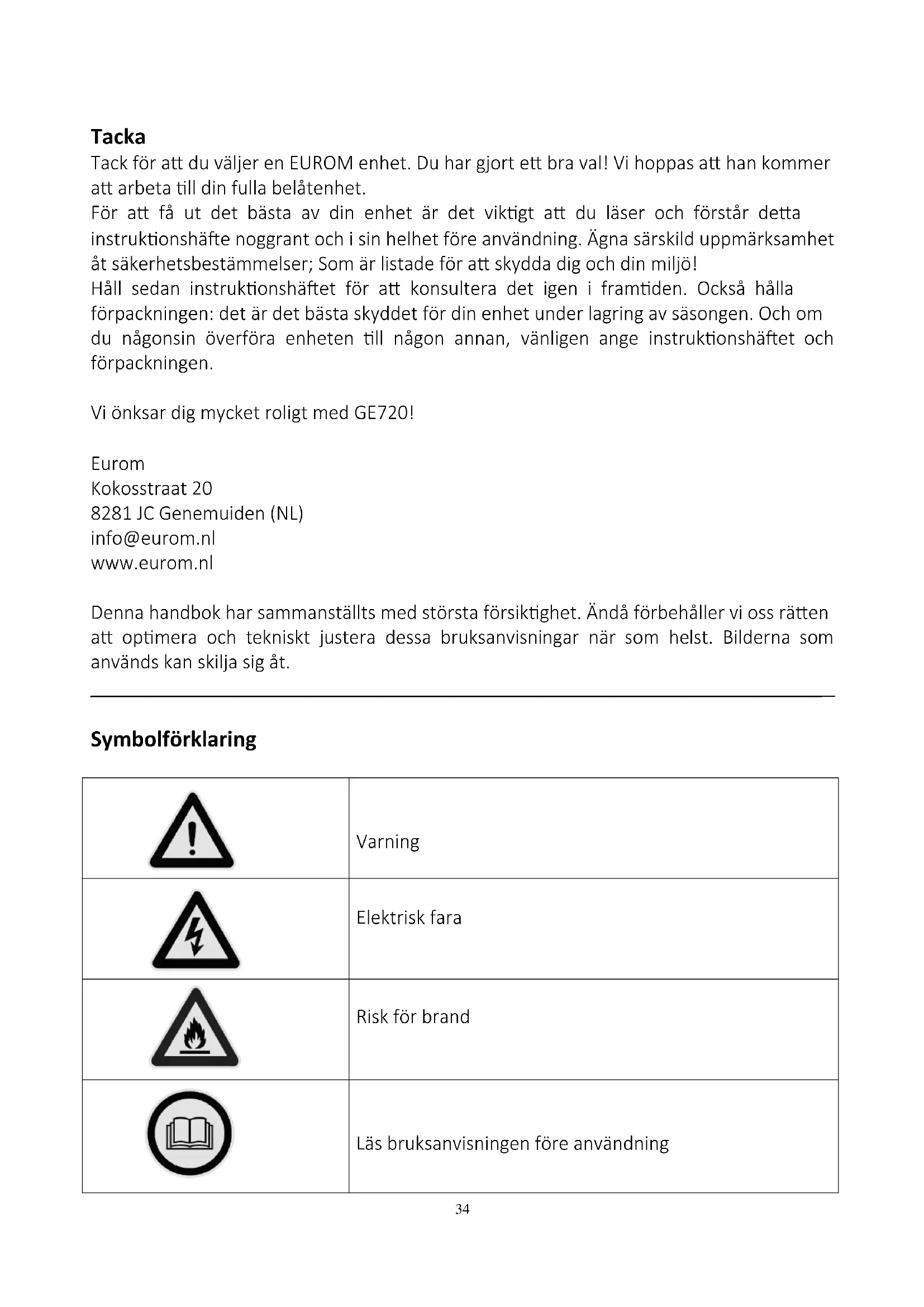

Tack för att du väljer en EUROM enhet. Du har gjort ett bra val! Vi hoppas att han kommer att arbeta till din fulla belåtenhet.

För att få ut det bästa av din enhet är det viktigt att du läser och förstår detta instruktionshäfte noggrant och i sin helhet före användning. Ägna särskild uppmärksamhet åt säkerhetsbestämmelser; Som är listade för att skydda dig och din miljö!

Håll sedan instruktionshäftet för att konsultera det igen i framtiden. Också hålla förpackningen: det är det bästa skyddet för din enhet under lagring av säsongen. Och om du någonsin överföra enheten till någon annan, vänligen ange instruktionshäftet och förpackningen.

Vi önksar dig mycket roligt med GE720!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Denna handbok har sammanställts med största försiktighet. Ändå förbehåller vi oss rätten att optimera och tekniskt justera dessa bruksanvisningar när som helst. Bilderna som används kan skilja sig åt.

Symbolförklaring

	Varning
	Elektrisk fara
	Risk för brand
	Läs bruksanvisningen före användning

	Risk för kolmonoxid (CO)
	Risk för brännskador

Tekniska data

Spänning	AC: 230VDC: 12V
Frekvens	AC: 50 Hz
Utfärdad makt	AC: 650 WattDC: 5,3A
Maximal kraft	AC: 720 Watt
Motor	2-takts, encylindrig, luftkyld
Bränsle	Alkylatbensin för tvåtaktsmotorerBlandning: blyfri bensin: olja = 50: 1
Bränsletankens kapacitet	4,2 liter
Cylinderkapacitet	63 cc
Startsystem	Manuell (dragkabel)
Inflammation	Elektroniskt
Arbetstid per tank	5,8 – 4,8 timme
Ljudnivå	Lwa=95 dB
Mått	37 x 31,5 x 36,5 cm
Vikt	16,8 kg

1. Använd endast aggregatet utomhus och i ett välventilerat utrymme: avgaserna är giftiga!
2. Bränslet är mycket brandfarligt. Stäng alltid av motorn innan du fyller på bränsle! Använd endast en Alkylatbensin för tvåtaktsmotorer ochblandning: 50 delar blyfri bensin för 1 del olja. Håll bensin, petroleum, tändstickor och andra lättantändliga ämnen/material borta från aggregatet!
3. Rök inte när du fyller på bensin!
4. Se till att du inte spiller när du fyller på bensin! Torka omedelbart upp spillt bränsle med en ren duk.

5. Detta aggregat är inte vattentåligt. För att förhindra kortslutning eller elektriska stötar ska du inte använda det under fuktiga väderförhållanden (regn, snö, dimma).

6. Vidrör inte aggregatet med blöta händer och se till att det inte kommer något vatten på den.

7. Håll aggregatet på minst en meters avständ från antändliga, brännbara och explosiva ämnen och föremål.
8. Aggregatet ska vara jordat. Sätt dit en ledande tråd mellan aggregatets jordningspunkt och ett godkänt jordningsstift.
9. Anslut inte aggregatet till elnätet eller till ett annat aggregat.
10. Vidrör aldrig utloppet under eller kort efter användning. Det blir mycket varmt!
11. Anslut inga apparater innan aggregatet har slagits på!
12. Se till att alla som använder aggregatet vet hur det fungerar och snabbt kan stänga av det.
13. Bär skyddsskor och skyddskläder vid användning.
14. Håll noggrann uppsikt över denna apparat när den används i närheten av barn, oförmögna personer och djur. Denna apparat är inte avsedd för att användas av personer (inkl. barn) med fysiska-, psykiska-, eller mentala funktionshinder, eller med bristande erfarenhet och kunskap, med undantag för om de är under uppsikt eller om de har givits instruktioner om användningen av apparaten av en person som är ansvarig för deras säkerhet. Man måste även hålla barn under uppsikt så att de inte leker med apparaten.
15. Om du inte följer säkerhetsanvisningarna finns risk för allvarliga sak- och personskador. Tillverkaren, importören och återförsäljaren påtar sig inget ansvar för det.

Tillsätt Bränsle

Obs: Fyll alltid bränsletanken med apparaten avstängd och nedkyld.

Bränsletankens volym: 4,2 liter

• Öppna tanklocket upptill och ta bort mätkoppen.
• Fyll bränsletanken upp till toppen av filtret i påfyllningsöppningen.
• Använd endast alkylatbensin för tvåtaktsmotorer eller blanda smörjning 50:1. Du kan göra det här. gör det själv genom att blanda 50 delar blyfri bensin

med 1 del olja i en separat tank eller dunk; Skaka före användning! Använd tanklocket för att mäta oljan:

Bensin	2-taktsolja
1 liter	0,02 liter
2 liter	0,04 liter
3 liter	0,06 liter
4 liter	0,08 liter

- Sätt tillbaka mätbägaren och stäng tanklocket försiktigt.

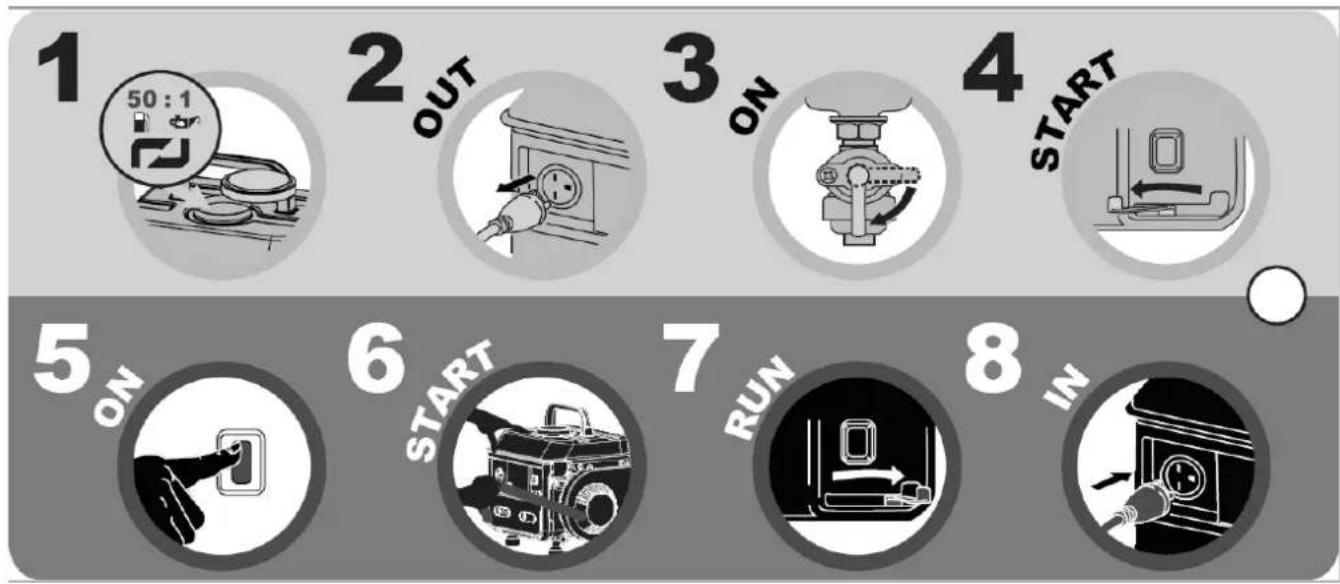

Sätta på och stänga av aggregatet

Anslut inga apparater innan aggregatet har slagits på!

Sätt bränsleventilen (FUEL) i läget "ON" (öppen).
Skjut chokehandtaget till läget "Choke".
Sätt startknappen på läget "I".

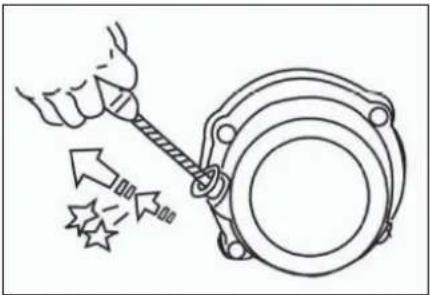

Dra ut dragsnöret tills du känner ett motstånd. Dra då tvärt ut sladden kraftigt och helt, men inte för långt. Upprepa vid behov tills motorn startar.
Skjut långsamt chokehandtaget stegvis bakåt: motorn måste fortsätta gå jämnt.

Låt motorn bli varm i ungefär 3 minuter utan belastning. Anslut sedan apparaterna. Om flera apparater ska anslutas gör du det en efter en och börjar med den mest kraftfulla. De flesta apparater kräver mer ström vid start än under användning (toppström). Se till att inte överskrida den maximala effekten för aggregatet!

För att stänga av aggregatet bör du först stänga av och koppla bort alla anslutna apparater. Sedan sätter du startknappen i läget "STOP". Då stängs motorn av. Stäng slutligen bränsleventilen (OFF).

Säkerhetsanordningar

Eurom GE720 är utrustad med 2 termiskt skydd som slår av apparaten vid överbelastning. Den röda 230 V-säkerhetsknappen sitter på framsidan vid 230 V-uttaget och 12 V-säkerhetsknappen sitter på sidan vid 12 V-uttaget. Vid överbelastning hoppar knappen upp. Koppla då ut alla apparater och låt aggregatet svalna i minst 5 minuter. Återställ aggregatet genom att trycka in knappen igen. Starta aggregatet igen med mindre belastning. Om det termiska skyddet stänger av aggregatet igen och du är säker på att det inte är överbelastat ska du sluta använda det och vända dig till din återförsäljare för kontroll/reparation.

Regelbundna kontroller, underhåll, lagring och återanvändning Stäng alltid av aggregatet innan du utför underhåll!

Tändstift

Kontrollera tändstiftet var 50:e drifttimme. Avlägsna kolavlagringar, kontrollera att tändstiftet inte är missfärgat och justera vid behov öppningen (0,7 till 0,8 mm) eller byt ut tändstiftet mot en av samma typ.

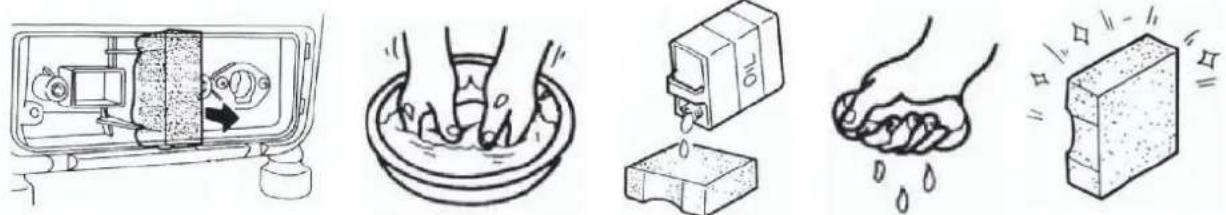

Luftfilter

Rengör luftfiltret var 150:e drifttimme eller var 3:e månad (beroende på vad som inträffar först). Skruva av panelen på uttagssidan (2 stora krysspårskruvar). Ta ut luftfiltret (skumblock) och rengör det i lite ren bensin. Droppa lite motorolja (SEA20) på det och pressa ut filtret ordentligt (vrid inte ut det!). Låt filtret torka ordentligt och sätt tillbaka det. Skruva tillbaka panelen på sin plats. Om luftfiltret är skadat eller slitet ska det bytas ut. Använd aldrig aggregatet utan luftfilter!

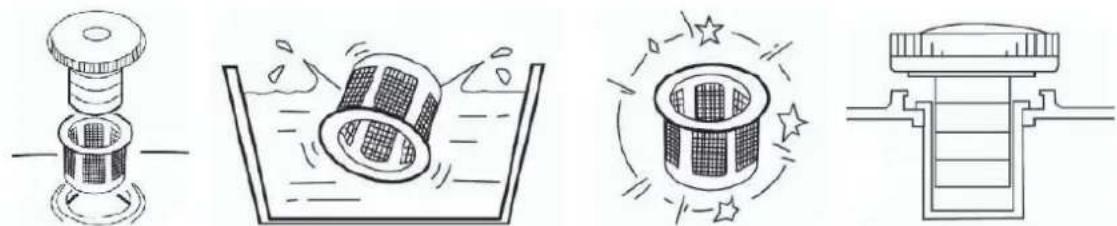

Bränslefilter

Rengör bränslefiltret som sitter i påfyllnadsöppningen under tanklocket var 150:e drifttimme eller var 3:e månad (beroende på vad som inträffar först). Ta ut filtret ur öppningen, rengör det i lite ren bensin, torka det och sätt tillbaka det. Om bränslefiltret är skadat eller slitet ska det bytas ut. Använd aldrig aggregatet utan bränslefilter!

Lagring

1. Utför allt underhållsarbete2. Ta bort bränslet från tanken med hjälp av en sifonpump av plast (ingår ej)
2. Starta motorn och låt motorn gå på tomgång tills den stannar. Detta kommer att ta bort förgasaren på eventuellt kvarvarande bränsle.
3. Låt motorn svalna i cirka 5 minuter.
4. Ta bort tändstiftet.
5. Häll en tesked tvåtaktsmotorolja i förbränningskammaren. Dra försiktigt i dragsnöret flera gånger för att fukta de inre delarna med olja.
6. Byt tändstiftet

7. Rengör utsidan av motorhuset.

8. Förvara enheten på en sval, torr plats, borta från antändningskällor och brännbara material.

Återanvändning

1. Ta bort tändstiftet.
2. Dra försiktigt i draglinan flera gånger för att avlägsna olja från de inre delarna.
3. Montera ett rengjordt eller nytt tändstift.
4. Fyll bränsletanken.

Användning

Aggregatet Eurom GE720 matar kontinuerligt AC 650 W/50 Hz (max. 720 W). En översikt över möjliga användningsområden finns i slutet av denna manual.

Aggregatet har dessutom en DC-anslutning på 12 V/5,3 A som kan användas för att ladda upp ett batteri (max. 40 A/tim).

Problem och åtgärder

Motorn startar inte.

• För lite bränsle: kontrollera och fyll vid behov på.
• Bränsleventilen är stängd: öppna den (ON).
• Strömbrytaren står inte på "ON" (på): rätta till det.
• Dragsnöret dras inte tillräckligt snabbt/med tillräcklig kraft: dra ordentligt i dragsnöret.
• Tändstiftet är nedsmutsat med kol: kontrollera och rengör det.
• Nedsmutsat luftfilter: Rengör det.

Startar motorn ändå inte?

- Nedsmutsad bränsleventil: Töm tanken och skruva loss båda krysspårskruvarna från bränsleventilen. Rengör ventilen och sätt tillbaka allt igen.

Vänd dig till din återförsäljare/serviceverkstad för reparation om tipsen ovan inte löser ditt problem. Utför aldrig reparationer själv på aggregatet!

Avfallshantering

När enheten har uppnått slutet på sin livslängd ska avfallshanteras enligt lokala lagar och förordningar eller skickas till leverantören.

Bilagor

En översikt över möjliga användningsområden och EU-förklaring om överensstämmelse finns i slutet på denna bruksanvisning.
