GEBRUIKSAANWIJZING GE720 Eurom

Gebruiksaanwijzing (NE) (blz. 3)

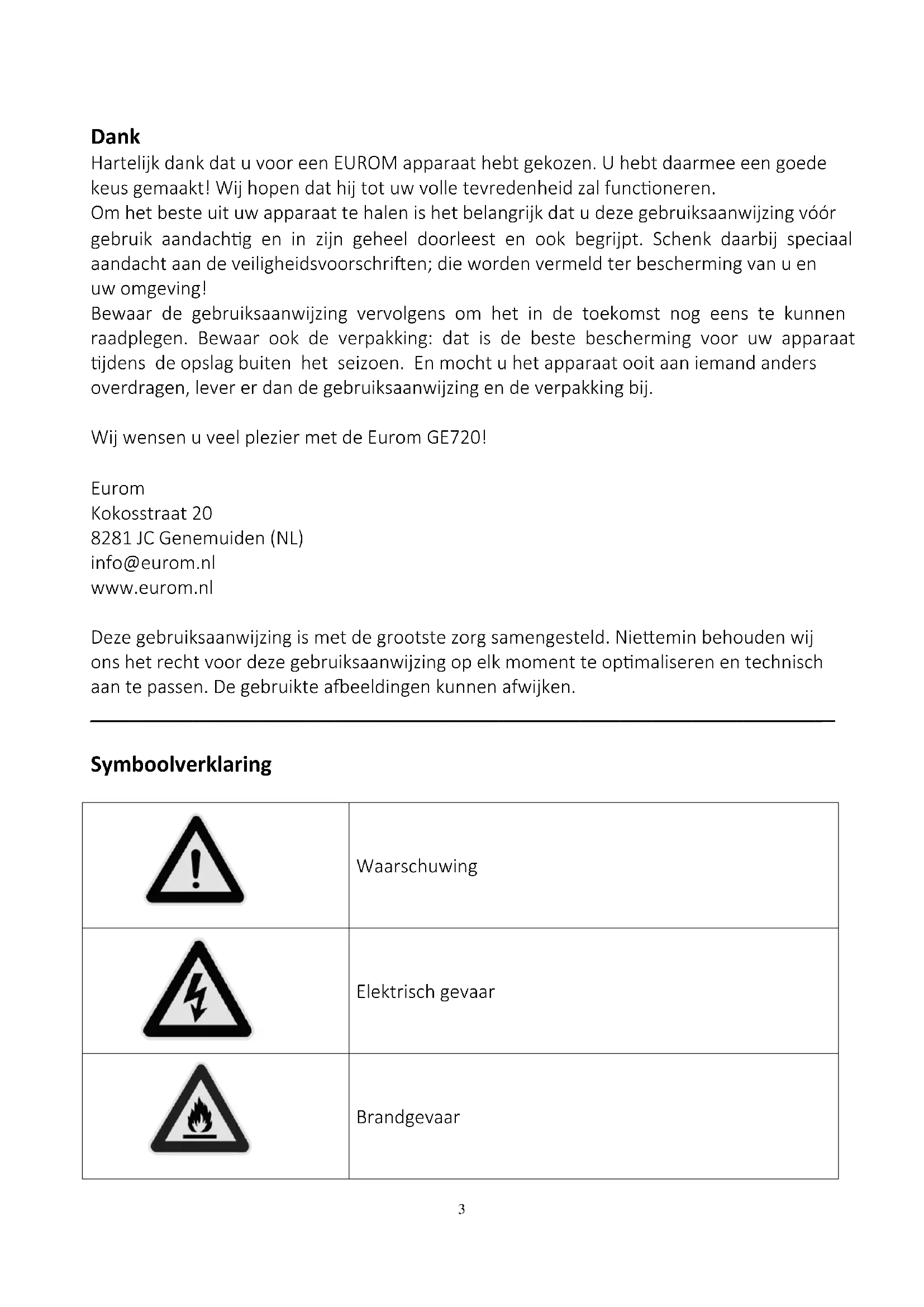

Hartelijk dank dat u voor een EUROM apparaat hebt gekozen. U hebt daarmee een goede keus gemaakt! Wij hopen dat hij tot uw volle tevredenheid zal functioneren.

Om het beste uit uw apparaat te halen is het belangrijk dat u deze gebruiksaanwijzing vóór gebruik aandachtig en in zijn geheel doorleest en ook begrijpt. Schenk daarbij speciaal aandacht aan de veiligheidsvoorschriften; die worden vermeld ter bescherming van u en uw omgeving!

Bewaar de gebruiksaanwijzing vervolgens om het in de toekomst nog eens te kunnen raadplegen. Bewaar ook de verpakking: dat is de beste bescherming voor uw apparaat tijdens de opslag buiten het seizoen. En mocht u het apparaat ooit aan iemand anders overdragen, lever er dan de gebruiksaanwijzing en de verpakking bij.

Wij wensen u veel plezier met de Eurom GE720!

Eurom

Kokosstraat 20

8281 JC Genemuiden (NL)

[e-mail]

www.eurom.nl

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Niettemin behouden wij ons het recht voor deze gebruiksaanwijzing op elk moment te optimaliseren en technisch aan te passen. De gebruikte afbeeldingen kunnen afwijken.

Symboolverklaring

	Waarschuwing
	Elektrisch gevaar
	Brandgevaar
	Lees voor gebruik de gebruiksaanwijzing
	Gevaar voor koolmonoxide (CO)
	Gevaar voor verbranding

Technische gegevens

Spanning	AC: 230VDC: 12V
Frequentie	AC: 50 Hz
Afgegeven vermogen	AC: 650 WattDC: 5,3A
Maximaal vermogen	AC: 720 Watt
Motor	2-takt, eencilinder, luchtgekoeld
Brandstof	Alkylaatbenzine voor tweetaktmotorenMengsmering: ongelode benzine : olie=50:1
Inhoud brandstoftank	4,2 liter
Cilinderinhoud	63 cc
Startsysteem	Handmatig (trekkoord)
Ontsteking	Elektronisch
Werktijd per tank	5,8 – 4,8 uur
Geluidsniveau	Lwa=95 dB
Afmetingen	37 x 31,5 x 36,5 cm
Gewicht	16,8 kg

Veiligheidsvoorschriften

1. Gebruik het aggregaat uitsluitend buitenshuis, in een goed-geventileerde omgeving; de uitlaatgassen zijn giftig!
2. Brandstof is zeer brandbaar. Altijd de motor uitzetten voor u brandstof bijvult! Gebruik uitsluitend alkylaatbenzine voor tweetaktmotoren of mengsmering: 50 delen

ongelode benzine op 1 deel olie. Houd benzine, petroleum, lucifer en andere lichtontvlambare stoffen/materialen uit de buurt van het aggregaat!

1. Niet roken tijdens het brandstof bijvullen!

2. Let op niet te morsen tijdens het brandstof bijvullen. Gemorste brandstof onmiddellijk met een schone doek verwijderen.

3. Dit aggregaat is niet waterproof. Teneinde kortsluiting of een elektrische schok te voorkomen niet gebruiken onder natte weersomstandigheden (regen, sneeuw, mist).

4. Raak het aggregaat niet met natte handen aan en voorkom dat er water op terecht komt.

5. Houd het aggregaat minstens een meter verwijderd van ontvlambare- explosieve- en brandbare stoffen en objecten.

6. Het aggregaat dient te worden geaard; bevestig daartoe een geleidende draad tussen het aardpunt van het aggregaat en een goedgekeurde aardpen.

7. Sluit het aggregaat niet aan op het elektriciteitsnet en verbind het niet met een ander aggregaat.

8. Raak de uitlaat nooit aan tijdens of kort na gebruik. Die wordt heel heet!

9. Sluit geen apparatuur aan voor het aggregaat is gestart.

10. Zorg ervoor dat iedereen die het aggregaat gebruikt weet hoe het werkt en het snel kan stoppen.

11. Draag tijdens het gebruik veiligheidsschoeisel en -kleding.

12. Zorg voor zorgvuldig toezicht wanneer dit apparaat wordt gebruikt in de aanwezigheid van kinderen, handelingsonbekwame personen of huisdieren. Dit apparaat is niet geschikt om te worden gebruikt door personen (incl. kinderen) met een fysieke- zintuiglijke- of mentale beperking, of gebrek aan ervaring en kennis, ongeacht of er toezicht is of instructie is gegeven aangaande het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er dient op te worden toegezien dat kinderen niet met het apparaat spelen.

13. Het niet opvolgen van de veiligheidsvoorschriften kan ernstig letsel of schade veroorzaken. Fabrikant, importeur en leverancier aanvaarden hiervoor geen aansprakelijkheid.

Brandstof toevoegen

Let op: Vul de brandstoftank altijd met een uitgeschakeld, afgekoeld apparaat.

Inhoud brandstoftank: 4,2 literOpen de tankdop aan de bovenkant en verwijder de maatbeker.

- Vul de brandstoftank maximaal tot de bovenkant van het filter dat zich in de vulopening bevindt.

- Gebruik uitsluitend alkylaatbenzine voor tweetaktmotoren of mengsmering 50:1 U kunt dit evt. zelf maken door in een aparte tank of jerrycan 50 delen loodvrije benzine met 1 deel olie te mengen; Schudden voor gebruik! Gebruik de tankdop om de olie af te meten:

Benzine	2-takt olie
1 liter	0,02 liter
2 liter	0,04 liter
3 liter	0,06 liter
4 liter	0,08 liter

- Plaats de maatbeker weer terug en sluit de tankdop weer zorgvuldig.

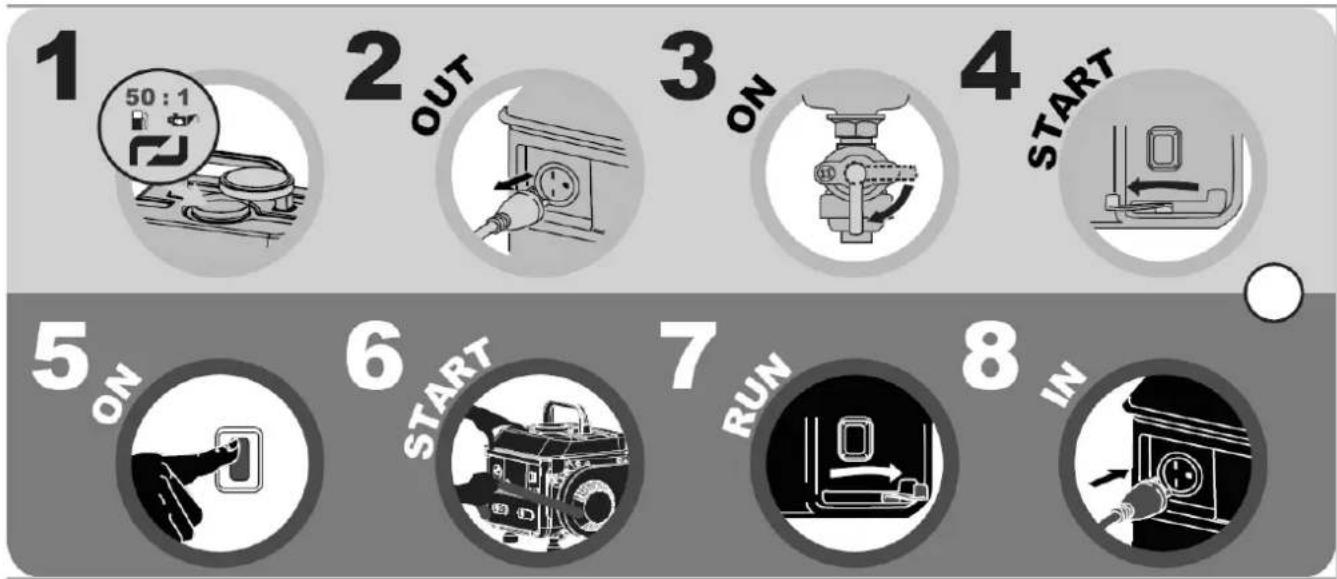

Starten & stoppen aggregaat

Sluit geen apparatuur aan voor het aggregaat is gestart!

Zet de brandstofkraan (Fuel) in de “ON” stand (open).
Duw de choke handle op de “choke” stand.
Druk de startknop op de “l” stand.
Trek het trekkoord uit tot u weerstand voelt. Trek het koord dan krachtig en volledig, maar niet te ver uit. Herhaal dit zo nodig tot de motor start.
Duw de choke handle langzaam in stapjes terug: de motor moet regelmatig blijven lopen.

Laat de motor eerst onbelast ongeveer 3 minuten warmlopen.

Sluit vervolgens de apparatuur aan; als meerdere apparaten worden aangesloten, dan één voor één, de zwaarste het eerst. De meeste apparaten vragen bij het opstarten meer stroom dan tijdens de werking (piekstroom); pas op het maximale vermogen van het aggregaat niet te overschrijden!

Om het aggregaat te stoppen dient u eerst alle aangesloten apparatuur uit te schakelen en af te koppelen. Vervolgens drukt u de startknop in de 'stop'-stand; de motor zal stoppen. Draai tenslotte het brandstofkraantje dicht (OFF).

Veiligheidsvoorzieningen

De Eurom GE720 is uitgevoerd met 2 thermische beveiligingen die het apparaat uitschakelt bij overbelasting. Het rode 230V-beveiligingsknop zit aan de voorkant, bij het 230V-stopcontact, het 12V-beveiligingsknop aan de zijkant, bij het 12V-stopcontact. Bij overbelasting zal het knopje naar boven springen.

Ontkoppel dan alle apparatuur en laat het aggregaat minimaal 5 minuten afkoelen. Reset vervolgens het aggregaat door het knopje weer in te drukken. Hervat de werking met minder belasting. Schakelt de thermische beveiliging het aggregaat weer uit terwijl u zeker weet dat het niet overbelast is, gebruik het dan niet meer maar wend u tot uw leverancier ter controle/ reparatie.

Periodieke controles, onderhoud, opbergen en hergebruik

Altijd het aggregaat uitschakelen voor u onderhoud uitvoert!

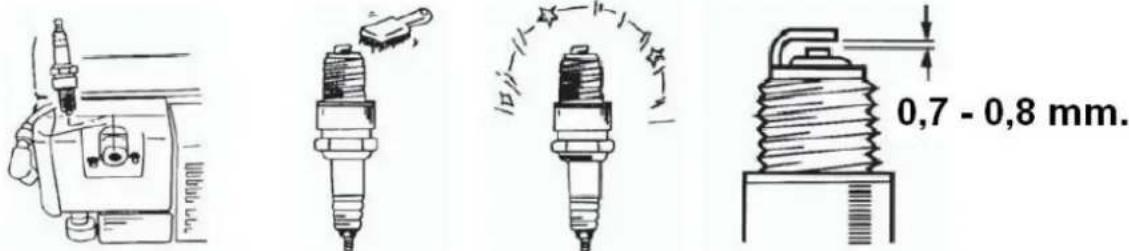

Bougie

0,7 - 0,8 mm.

Controleer na elke 50 werkuren de bougie. Verwijder koolstof-aanslag, controleer of de bougie niet verkleurd is en stel zo nodig de opening bij (0,7 tot 0,8 mm.) of vervang de bougie door eenzelfde type.

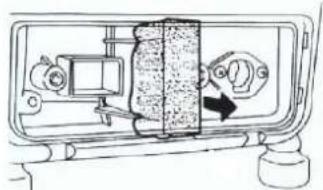

Luchtfilter

Reinig na elke 150 werkuren/3 maanden (wat het eerst voorvalt) het luchtfilter. Schroef daartoe het paneeltje aan de stopcontactzijde los (2 grote kruiskopschroeven). Neem het luchtfilter (schuimblokje) uit en was het in een beetje schone benzine. Druppel er wat motorolie (SEA20) op en knijp (niet: wring!) het filter goed uit. Laat het filter goed drogen en plaats het terug. Schroef het paneeltje weer op z'n plaats. Een beschadigd of versleten luchtfilter dient vervangen te worden. Gebruik het aggregaat nooit zonder luchtfilter!

Brandstofffilter

Reinig na elke 150 werkuren/3 maanden (wat het eerst voorvalt) het brandstofffilter dat zich in de vulopening, onder de tankdop bevindt. Neem het filter uit de opening, reinig het in wat schone benzine, droog het af en plaats het terug. Een beschadigd of versleten brandstofffilter dient vervangen te worden. Gebruik het aggregaat nooit zonder brandstofffilter!

Opbergen

1. Voer alle onderhoudswerkzaamheden uit

2. Verwijder de brandstof uit de tank d.m.v. een plastic hevelpompje (niet meegeleverd)

3. Start de motor en laat de motor stationair draaien tot hij stopt. Daardoor wordt de carburator van alle resterende brandstof ontdaan.

4. Laat de motor ca. 5 minuten afkoelen.
5. Verwijder de bougie.
6. Giet een koffielepel tweetaktmotorolie in de verbrandingskamer. Trek enkele keren voorzichtig de aan het trekkoord om de binnenste onderdelen met olie te bevochtigen.
7. Plaats de bougie terug
8. Maak de behuizing van de motor aan de buitenkant schoon.
9. Berg het apparaat op een koude droge plaats op, buiten bereik van ontstekingsbronnen en van brandbare stoffen.

Hergebruik

1. Verwijder de bougie.
2. Trek enkele keren voorzichtig de aan het trekkoord om de binnenste onderdelen van olie te ontdoen.
3. Plaats een schoongemaakte of nieuwe bougie.
4. Vul de brandstoftank.

Toepassing

Het Eurom GE720 aggregaat levert continu AC 650W / 50Hz (max. 720W). Een overzicht met gebruiksmogelijkheden vindt u aan het einde van deze handleiding.

Verder heeft het aggregaat een 12V / 5,3A DC-aansluiting waar een accu mee kan worden opgeladen (max. 40 A/h).

Problemen en oplossingen

De motor start niet

• Te weinig brandstof: controleren en zo nodig bijvullen.
• Brandstofkraantje staat dicht: open het (ON).
• Schakelaar niet op "ON" (aan) stand: herstellen.
• Snelheid / kracht waarmee aan het trekkoord wordt getrokken is onvoldoende: geeft een stevige ruk aan het trekkoord.
• Bougie vervuild met koolstof: controleren en schoonmaken.
• Luchtfilter vervuild: Schoonmaken.

Start de motor nog niet?

- Brandstofkraan vervuild: Ledig de tank en schroef de beide kleine kruiskopschroefjes van het brandstofkraan los. Maak de kraan schoon en monteer alles in de oude positie.

Bieden bovenstaande tips geen oplossing, wend u dan tot uw leverancier / servicepunt voor reparatie. Nooit zelf reparaties aan het aggregaat uitvoeren!

Verwijdering

Gooi het apparaat aan het einde van de levensduur weg volgens de plaatselijke wetten en voorschriften of lever het apparaat in bij uw leverancier.

Bijlages

Een overzicht met gebruiksmogelijkheden en de EU-Conformiteitsverklaring vindt u aan het einde van deze handleiding.
