• principale ► Rimuovere il sacco filtrante [6]. ► Inserire il sacco filtrante [7]. ► Rimuovere il sacco di raccolta [8]. ► Inserire il sacco di raccolta [9]. ► Sostituire il filtro principale [10]. Smaltire il filtro principale usato in confor mità alle disposizioni vigenti in materia. I numeri di ordinazione per gli accessori, i filtri e i materiali di servizio sono reperibili nel catalogo Festool o in Internet al sito www.festool.com. 10 Ambiente Non gettare l’utensile fra i rifiuti dome stici! Avviare utensili, accessori ed im ballaggi ad un riciclo rispettoso dell’am biente. Attenersi alle disposizioni di legge na zionali in vigore. Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elet troniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposi to ciclo di smaltimento e recupero a tutela del l'ambiente. Informazioni su REACH: www.festool.com/ reach Italiano 32Inhoudsopgave 1 Veiligheidsvoorschriften p. 33
• 2 Symbolen p. 33
• 3 Toestelelementen p. 34
• 4 Technische gegevens p. 34
• 5 Gebruik volgens de voorschriften p. 35
• 6 Inwerkingstelling p. 35
• 7 Instellingen p. 36
• 8 Veilig werken p. 36
• 9 Onderhoud en verzorging p. 37
• 10 Milieu 1 Veiligheidsvoorschriften Waarschuwing! Lees alle veiligheidsvoor schriften en aanwijzingen. Wanneer men zich niet aan de waarschuwingen en aanwijzingen houdt, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsinstructies en handlei dingen om ze later te kunnen raadplegen. – Dit apparaat mag niet door personen (met inbegrip van kinderen) met verminderde li chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en ken nis worden gebruikt.Er moet voortdurend op worden gelet dat kinderen niet met het apparaat spelen. – Waarschuwing: het apparaat kan gezond heidsbedreigende stoffen bevatten. Onder houd, lediging en filtervervanging alleen door bevoegde vakmensen met een ge schikte veiligheidsuitrusting. – Alleen gebruiken met geïnstalleerd filter systeem! – Explosie- en brandgevaar: Niet opzuigen: – vonken of hete stoffen; – brandbare en explosieve stoffen (bijv. magnesium, aluminium, benzine, ver dunning); – agressieve stoffen (bijv. zuren, logen, op losmiddelen); – chemisch reactieve stoffen die leiden tot het ontstaan van warmte, zuren/basen, gassen, etc (bijv. reactief 2K-materiaal, aluminium en water). – Nationale veiligheidsvoorschriften en gege vens van de producent van het materiaal in acht nemen! – Alleen gebruiken met geschikte veilig heidsuitrusting! – Alleen indien na visuele controle intact, werken in droge omgeving en volgens in structie! – Contactdoos op het apparaat alleen gebrui ken voor het vermelde doel! – Regelmatig de stekker en de kabel contro leren om een gevaarlijke situatie te vermij den. Deze bij beschadiging uitsluitend door een geautoriseerde onderhoudswerkplaats laten vernieuwen. – Niet met een takel of hijswerktuig omhoog heffen en transporteren! – Dit apparaat mag niet gebruikt worden door personen die gevoelig kunnen reage ren op een elektrische schok (bijv. perso nen met een pacemaker ). Een statische la ding van het apparaat kan namelijk niet uit gesloten worden. – Gebruik alleen de originele afzuigslang van Festool. – Houd uw werkomgeving in het oog en let bij het transport of bij het werken met het apparaat op uzelf en op anderen. Daardoor vermijdt u bijvoorbeeld dat u struikelt over een afzuigslang of netsnoer. – Houd verpakkingsfolie weg van kinderen. Het risico op verstikking is aanwezig. 2 Symbolen Symbool Betekenis Waarschuwing voor algemeen ge vaar Waarschuwing voor elektrische schok Lees de gebruiksaanwijzing en vei ligheidsvoorschriften! Draag een zuurstofmasker! Tip, aanwijzing Handelingsinstructie Nederlands 33Symbool Betekenis Waarschuwing! Het apparaat kan gezondheidsbedreigende stoffen bevatten! Niet met het huisvuil meegeven. 3 Toestelelementen [1-1] Aanzuigopening [1-2] Moduleslot (persluchtmodule bij CTL 36/48 E LE, CTL 36/48 E LE AC, Contactdoosmo dule bij CTL 26 E SD) [1-3] Toestelcontactdoos [1-4] Slangdepot [1-5] Handgreep [1-6] SysDoc [1-7] Automatische reiniging (alleen vari anten met AutoClean) [1-8] Apparaatschakelaar [1-9] Zuigkrachtregeling [1-10] Sluitklem [1-11] Vuilcontainer [1-13] Rem De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing. 4 Technische gegevens Mobiele afzuigapparaten Opgenomen vermogen 350 ‑ 1200 W Aansluitwaarde van toestelcon tactdoos max. p. 37

CH, DK GB 230 V/ 110 V 2400 W 1100 W 1800 W/ 500 W Volumestroom (lucht) max. zuiger/ turbine 130 m³/h / 234 m³/h Onderdruk max., turbine 24000 Pa Filteroppervlak 6318 cm² Afzuigslang D 27/32 mm x 3,5 m-AS Lengte van het netsnoer 7,5 M Geluidsdrukniveau volgens EN 60704-2-1 / Onzekerheid K 71 dB(A) / 3 dB Beveiligingsklasse IP X4 Containerinhoud CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l Afmetingen L x B x H CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm Gewicht CTL 26 E, CTL 26 E SD 13,9 kg CTL 36 E, CTL 36 E LE 14,4 kg CTL 48 E, CTL 48 E LE 18,8 kg CTL 26 E AC 14,7 kg Nederlands 34Mobiele afzuigapparaten CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 15,2 kg CTL 48 E AC, CTL 48 E LE AC 19,6 kg 5 Gebruik volgens de voorschriften Mobiele stofafzuiger geschikt voor – het op- en afzuigen van stoffen tot 1 mg/m³ conform stofklasse ’L’, – het opzuigen van water, – een hogere belasting bij industrieel ge bruik, conform IEC/EN 60335-2-69. De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats vindt. 6 Inwerkingstelling WAARSCHUWING Ontoelaatbare spanning of frequentie! Risico van ongevallen ► Gegevens op het typeplaatje in acht nemen. ► Landspecifieke bijzonderheden in acht ne men.

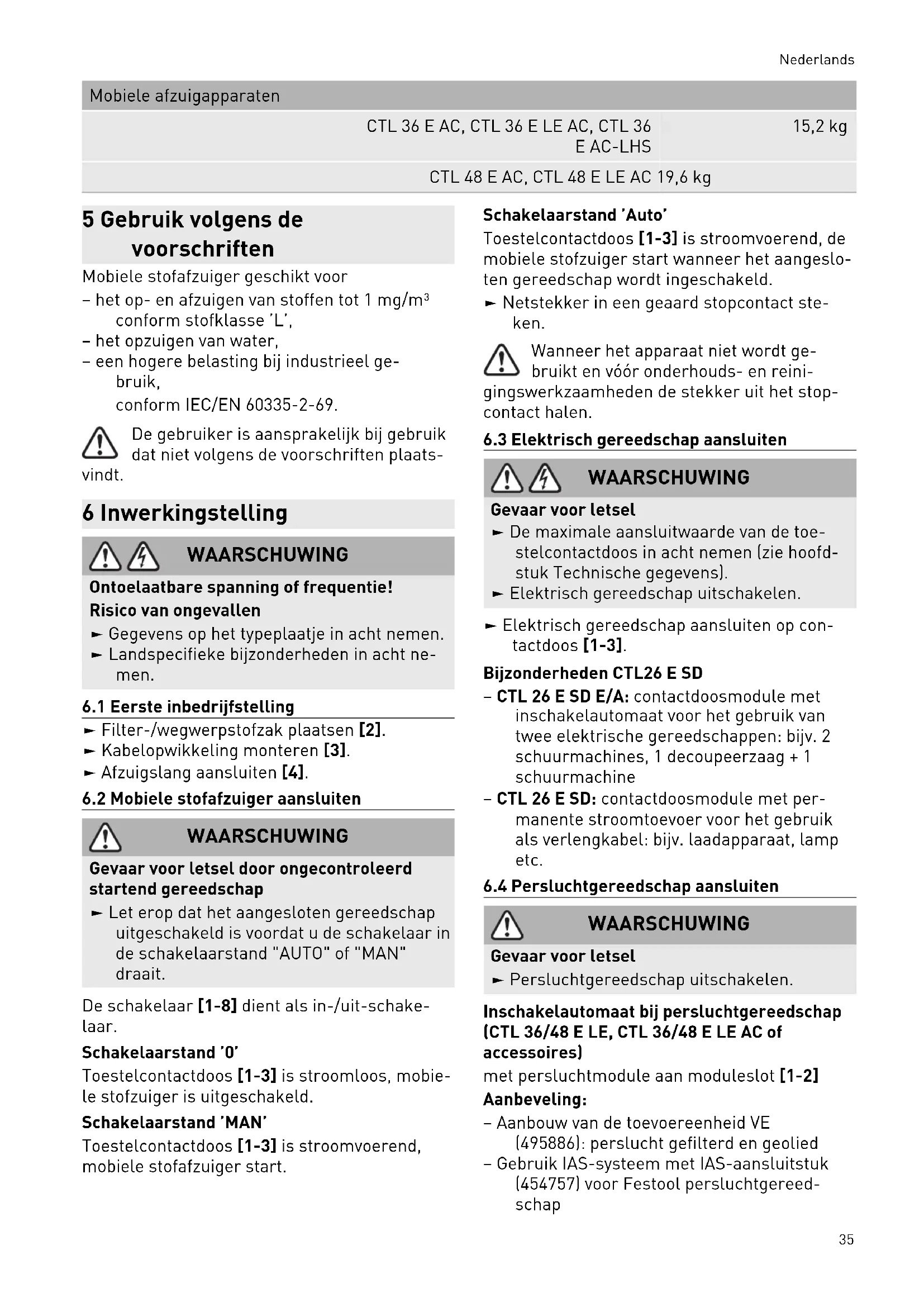

6.1 Eerste inbedrijfstelling

► Filter-/wegwerpstofzak plaatsen [2]. ► Kabelopwikkeling monteren [3]. ► Afzuigslang aansluiten [4].

6.2 Mobiele stofafzuiger aansluiten

WAARSCHUWING Gevaar voor letsel door ongecontroleerd startend gereedschap ► Let erop dat het aangesloten gereedschap uitgeschakeld is voordat u de schakelaar in de schakelaarstand "AUTO" of "MAN" draait. De schakelaar [1-8] dient als in-/uit-schake laar. Schakelaarstand ’0’ Toestelcontactdoos [1-3] is stroomloos, mobie le stofzuiger is uitgeschakeld. Schakelaarstand ’MAN’ Toestelcontactdoos [1-3] is stroomvoerend, mobiele stofafzuiger start. Schakelaarstand ’Auto’ Toestelcontactdoos [1-3] is stroomvoerend, de mobiele stofzuiger start wanneer het aangeslo ten gereedschap wordt ingeschakeld. ► Netstekker in een geaard stopcontact ste ken. Wanneer het apparaat niet wordt ge bruikt en vóór onderhouds- en reini gingswerkzaamheden de stekker uit het stop contact halen.

6.3 Elektrisch gereedschap aansluiten

WAARSCHUWING Gevaar voor letsel ► De maximale aansluitwaarde van de toe stelcontactdoos in acht nemen (zie hoofd stuk Technische gegevens). ► Elektrisch gereedschap uitschakelen. ► Elektrisch gereedschap aansluiten op con tactdoos [1-3]. Bijzonderheden CTL26 E SD – CTL 26 E SD E/A: contactdoosmodule met inschakelautomaat voor het gebruik van twee elektrische gereedschappen: bijv. 2 schuurmachines, 1 decoupeerzaag + 1 schuurmachine – CTL 26 E SD: contactdoosmodule met per manente stroomtoevoer voor het gebruik als verlengkabel: bijv. laadapparaat, lamp etc.

6.4 Persluchtgereedschap aansluiten

WAARSCHUWING Gevaar voor letsel ► Persluchtgereedschap uitschakelen. Inschakelautomaat bij persluchtgereedschap (CTL 36/48 E LE, CTL 36/48 E LE AC of accessoires) met persluchtmodule aan moduleslot [1-2] Aanbeveling: – Aanbouw van de toevoereenheid VE (495886): perslucht gefilterd en geolied – Gebruik IAS-systeem met IAS-aansluitstuk (454757) voor Festool persluchtgereed schap Nederlands 35Voorwaarde: bedrijfsdruk van het gereedschap 6 bar!

6.5 Bijzonderheden CTL 36 E AC- LHS

Om de mobiele stofafzuiger in combinatie met

PLANEX te gebruiken: ► Knikvaste zuigslang D 36 mm x 3,5 m-AS gebruiken. ► Speciale afzuigmof voor het aansluiten van de PLANEX gebruiken. ► Afsluitschuif CT-VS tussen aanzuigope ning [1-1] en afzuigslang plaatsen. ► Gereedschaphouder monteren. ► Alleen met wegwerpstofzak gebruiken! 7 Instellingen

7.1 Zuigkracht afstellen

► aan de draaiknop [1-9].

Door de zwarte remhendel [1-13] over te halen wordt voorkomen dat de mobiele stofafzuiger wegrolt. Hiervoor de mobiele stofzuiger aan de voorkant enigszins optillen en de zwarte rem hendel omlaag drukken tot deze inklikt. Voor vrijgave drukt u op de groene hendel

7.3 Temperatuurbeveiliging

Ter bescherming tegen oververhitting schakelt de temperatuurbeveiliging de mobiele stofzui ger uit voordat de kritische temperatuur wordt bereikt. ► Ter bescherming tegen oververhitting scha kelt de temperatuurbeveiliging de mobiele stofzuiger uit voordat de kritische tempera tuur wordt bereikt. ► Mobiele stofzuiger uitschakelen, ca. 5 mi nuten laten afkoelen, inschakelen. Inschakelen niet mogelijk: Contact opne men met Festool onderhoudswerkplaats.

7.4 AUTOClean - standaard filter reinigen

(alleen varianten met AutoClean) Alleen in combinatie met wegwerpstof zak (conform stofklasse ’L’). Niet bij het natzuigen! Automatische reiniging Met de draaiknop [1-7] de frequentie instellen. Alleen CTL 36 E AC- LHS: met de draai knop [1-7] inschakelen. Reiniging handmatig Apparaatschakelaar [1-8] op symbool AC draai en. Volledige reiniging handmatig ► Met de handpalm of afsluitschuif CT-VS (497926) de opening van het mondstuk of de slang 2 seconden afsluiten. ► Apparaatschakelaar [1-8] op symbool AC draaien. 8 Veilig werken

Slangdepot: Na beëindiging van het werk kunt u de afzuigslang door de opening [8-2] leiden en in het slangdepot leggen. Systaineropbergruimte SysDoc: Aan de op bergruimte kan met de vier schuiven of met de T-Loc [8-1] een Systainer worden bevestigd.

8.2 Droge stoffen opzuigen

VOORZICHTIG Gezondheidsbedreigende stoffen Aandoening van de luchtwegen ► Altijd een filter- of wegwerpstofzak gebrui ken! Bij het afzuigen van stoffen die de grens waarde overschrijden niet meer dan één stofbron (elektrisch of persluchtgereedschap) afzuigen. Belangrijk bij het afzuigen van stof van lopend elektrisch gereedschap: Voor voldoende ventilatie zorgen! Regionale voorschriften in acht nemen! Grenswaarden: afzuiglucht max. 50% van de hoeveelheid verse lucht Formule: ruimtevolume V

x ventilatiesnelheid

Filter- of wegwerpstofzak verwijderen! Aanbeveling: Gebruik het speciale natfil ter (NF-CT). Bij het bereiken van het maximale niveau wordt het afzuigen automatisch onderbroken. Na het natzuigen het standaard filter laten dro gen! VOORZICHTIG Uittredend schuim en vloeistoffen ► Apparaat direct uitschakelen en ledigen. Nederlands

368.4 Na afloop van het werk

► Alleen varianten met AutoClean: Standaard filter automatisch of met de hand reinigen (zie hoofdstuk 7.4). ► Mobiele stofafzuiger uitschakelen en stek ker uit stopcontact halen. ► Aansluitkabel opwikkelen. ► Vuilcontainer ledigen. ► De mobiele stofafzuiger opbergen in een droge ruimte, beschermd tegen onbevoegd gebruik. 9 Onderhoud en verzorging WAARSCHUWING Letselgevaar, stroomschok ► Vóór alle onderhouds- en reinigingswerk zaamheden de stekker altijd uit het stop contact trekken! ► Alle onderhouds- en reparatiewerkzaam heden, waarvoor het vereist is om de mo torbehuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd. Klantenservice en reparatie alleen door fabri kant of door servicewerkplaatsen: Adres bij u in de buurt op: www.festool.com/service EKAT

Alleen originele Festool-reserveonderdelen ge bruiken! Bestelnr. op: www.festool.com/service ► Regelmatig niveausensoren reinigen [5] en vuilcontainer [1-11] leegmaken. De volgende aanwijzingen in acht nemen: – Tenminste eenmaal per jaar een stoftech nische controle (bijv. op beschadiging van het filter, de dichtheid van het apparaat en de werking van de controleapparatuur) door de fabrikant of iemand die hiervoor geschoold is. – Wat niet kan worden gereinigd, moet wor den verwijderd. Hiervoor niet-doorlatende zakken gebruiken. Toepasselijke afvoerre gelingen in acht nemen!
