BRUGSANVISNING Cleantec CTL 48 AC FESTOOL

1 Säkerhetsanvisningar

Ställ strömvredet [1-8] på symbolen AC.

Manuell totalrengöring

1 Sikkerhedsanvisninger.... 48
2 Symboler.... 48
3 Maskinelementer.... 49
4 Tekniske data.... 49
5 Bestemmelsesmæssig brug....50
6 Ibrugtagning....50
7 Indstillinger.... 50
8 Arbejde.... 51
9 Vedligeholdelse og service ....51
10 Miljø....52

1 Sikkerhedsanvisninger

Advarsel! Læs alle sikkerhedsanvisninger

og øvrige anvisninger. Overholdes anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.

- Denne maskine må ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden. Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

- Advarsel: maskinen kan indeholde sundhedsskadeligt støv. Vedligeholdelse, tømning, filterskift må kun udføres af en autoriseret fagmand med egnet beskyttelsesudstyr.

- Må kun anvendes med installeret filtersystem!

- Eksplosions- og brandfare: Opsug ikke:

• gnister eller varmt støv;
• brændbare eller eksplosive stoffer (f.eks. magnesium, aluminium, benzin, fortyn- der);
• aggressive stoffer (f.eks. syre, lud, opløsningsmidler);
• kemisk reaktive stoffer, som medfører dannelse af varme, syrer/baser, gasser osv. (f.eks. reaktive tokomponent-materialer, aluminium og vand).

- Nationale sikkerhedsforskrifter og oplysninger fra materialeproducenten skal overholdes!

• Må kun anvendes med egnet sikkerhedsudstyr!
• Må kun anvendes i intakt stand konstateret ved visuel kontrol, i tørre omgivelser og efter oplæring!

- Kontroller regelmæssigt stik og kabel for at undgå risici. I tilfælde af beskadigelse skal de udskiftes på et autoriseret kundeværksted.

- Må ikke løftes og transporteres med krankrog eller løfteudstyr!

- Dette apparat må ikke benyttes af personer, der kan reagere følsomt på et elektrisk stød (f.eks. personer med pacemaker), da statisk opladning af apparatet ikke kan udelukkes.

- Brug kun den originale Festool støvsugerslange.

- Tag hensyn til arbejdsomgivelserne, og pas på dig selv og andre ved transport eller arbejde med maskinen.

Derved undgår du f.eks. risikoen for at snuble over støvsugerslangen eller netledningen.

- Emballagefolie skal være utilgængeligt for børn.

Der er risiko for kvælning.

- Netstikket må kun sættes i en stikkontakt med jordforbindelse.

2 Symboler

Symbol Betydning

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsan- visningerne!

Brug åndedrætsværn!

Tip, Bemærk

▶

Handlingsanvisning

Symbol Betydning

Advarsel! Maskinen kan indeholde sundhedsskadeligt støv!

Må ikke bortskaffes sammen med almindeligt husholdningsaffald.

3 Maskinelementer

[1-1] Sugeåbning

[1-2] Udvidelsesenhed (trykluftmodul på CTL 36/48 E LE, CTL 36/48 E LE AC, stikdåsemodul på bei CTL 26 E SD)

[1-3] Stikdåse

[1-4] Slangeopbevaring

[1-5] Håndgreb

[1-6] SysDoc

[1-7] Automatisk rengøring (kun varianter med AutoClean)

[1-8] Kontakt

[1-9] Sugekraftregulering

[1-10] Lukkeklemme

[1-11] Støvbeholder

[1-13] Bremse

De angivne illustrationer findes i tillægget til brugsanvisningen.

4 Tekniske data

Støvsugere
Optagen effekt 350 - 1200 W
Tilslutningsværdi til maskinens stikdåse maks.	EU	2400 W
	CH, DK	1100 W
	GB 230 V/110 V	1800 W/500 W
Maks. luftmængde, støvsuger/turbine 130 m3/h / 234 m3/h
Undertryk maks., turbine 24000 Pa
Filteroverflade 6318 cm2
Støvsugerslange D 27/32 mm x 3,5 m-AS
Netledningens længde 7,5 m
Lydtryksniveau iht. EN 60704-2-1 / Usikkerhed K 71 dB(A) / 3 dB
Kapslingsklasse IP X4
Beholderstørrelse CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Mål L x B x H CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Vægt CTL 26 E, CTL 26 E SD	13,9 kg
	CTL 36 E, CTL 36 E LE	14,4 kg
	CTL 48 E, CTL 48 E LE	18,8 kg
	CTL 26 E AC	14,7 kg
	CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	15,2 kg
	CTL 48 E AC, CTL 48 E LE AC	19,6 kg

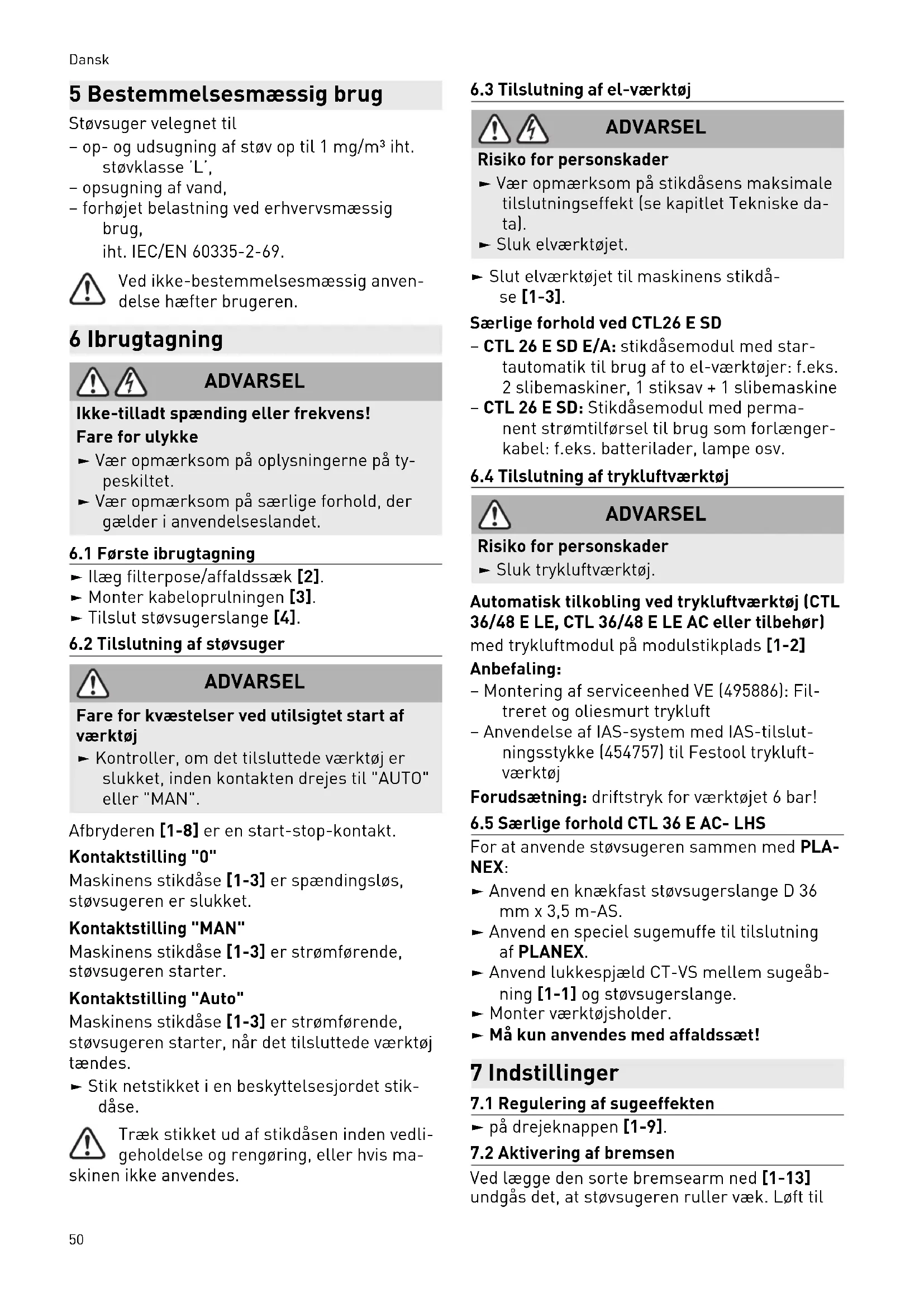

5 Bestemmelsesmæssig brug

Støvsuger velegnet til

- op- og udsugning af støv op til 1 mg/m³ iht. støvklasse 'L',

- opsugning af vand,

- forhøjet belastning ved erhvervsmæssig brug,

iht. IEC/EN 60335-2-69.

Ved ikke-bestemmelsesmæssig anvendelse hæfter brugeren.

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spænding eller frekvens!

Fare for ulykke

• Vær opmærksom på oplysningerne på typeskiltet.
  ▶ Vær opmærksom på særlige forhold, der gælder i anvendelseslandet.

6.1 Første ibrugtagning

▶ Ilæg filterpose/affaldssæk [2].
▶ Monter kabeloprulningen [3].
▶ Tilslut støvsugerslange [4].

6.2 Tilslutning af støvsuger

ADVARSEL

Fare for kvæstelser ved utilsigtet start af værktøj

- Kontroller, om det tilsluttede værktøj er slukket, inden kontakten drejes til "AUTO" eller "MAN".

Afbryderen [1-8] er en start-stop-kontakt.

Kontaktstilling "0"

Maskinens stikdåse [1-3] er spændingsløs, støvsugeren er slukket.

Kontaktstilling "MAN"

Maskinens stikdåse [1-3] er strømførende, støvsugeren starter.

Kontaktstilling "Auto"

Maskinens stikdåse [1-3] er strømførende, støvsugeren starter, när det tilsluttede værktøj tændes.

- Stik netstikket i en beskyttelsesjordet stikdåse.

Træk stikket ud af stikdåsen inden vedligeholdelse og rengøring, eller hvis man ikke anvendes.

6.3 Tilslutning af el-værktøj

ADVARSEL

Risiko for personskader

• Vær opmærksom på stikdåsens maksimale tilslutningseffekt (se kapitlet Tekniske data).
  ▶ Sluk elværktøjet.

- Slut elværktøjet til maskinens stikdåse [1-3].

• CTL 26 E SD E/A: stikdåsemodul med startautomatik til brug af to el-værktøjer: f.eks. 2 slibemaskiner, 1 stiksav + 1 slibemaskine
• CTL 26 E SD: Stikdåsemodul med permanent strømtilførsel til brug som forlænger-kabel: f.eks. batterilader, lampe osv.

6.4 Tilslutning af trykluftværktøj

ADVARSEL

Risiko for personskader

▶ Sluk trykluftværktøj.

Automatisk tilkobling ved trykluftværktøj (CTL 36/48 E LE, CTL 36/48 E LE AC eller tilbehør) med trykluftmodul på modulstikplads [1-2]

Anbefaling:

• Montering af serviceenhed VE (495886): Filtreret og oliesmurt trykluft
• Anvendelse af IAS-system med IAS-tilslutningsstykke (454757) til Festool trykluftværktøj

Forudsætning: driftstryk for værktøjet 6 bar!

• Anvend en knækfast støvsugerslange D 36 mm x 3,5 m-AS.
• Anvend en speciel sugemuffe til tilslutning af PLANEX.
• Anvend lukkespjæld CT-VS mellem sugeåbning [1-1] og støvsugerslange.
  ▶ Monter værktøjsholder.
  ▶ Må kun anvendes med affaldssæt!

7 Indstillinger

7.1 Regulering af sugeeffekten

7.2 Aktivering af bremsen

Ved lægge den sorte bremsearm ned [1-13] undgås det, at støvsugeren ruller væk. Løft til

det formål lidt op i støvsugeren foran, og tryk den sorte bremsearm ned, indtil den går i indgreb. Frigør den ved at trykke på den grønne arm.

7.3 Temperatursikring

Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.

▶ Temperatursikringen beskytter støvsugeren mod overophedning ved at afbryde støvsugeren, inden den kritiske temperatur nås.
- Sluk støvsugeren, lad den afkøle i ca. 5 minutter, tænd.

i Tænding ikke muligt: Kontakt Festool kundeserviceværksted.

Kun sammen med affaldssæk (opfylder støvklasse 'L'). Ikke ved brug som vådstøvsuger!

Automatisk rengøring

Indstil frekvensen på drejeknappen [1-7].

Kun CTL 36 E AC- LHS: Tænd på drejeknappen [1-7].

Manuel rengøring

Drej kontakten på maskinen [1-8] hen på symbolet AC.

Manuel komplet rengøring

• Luk dyse- eller støvsugerslangeåbning i 2 sekunder med håndfladen eller lukkespjældet CT-VS (497926).
  ▶ Drej kontakten på maskinen [1-8] hen på symbolet AC.

8 Arbejde

8.1 Håndtering

Slangedepot: Efter arbejdet kan støvsugerslangen føres gennem åbningen [8-2] og lægges i slangedepotet.

Fastgørelse af Systainer SysDoc: Ved hjælp af de fire skydere eller T-Loc [8-1] kan der fastgøres en Systainer på topdækslet.

8.2 Udsugning af tørre stoffer

FORSIGTIG

Sundhedsskadeligt støv

Skader af luftvejene

▶ Anvend altid filterpose eller affaldssæk!

Ved opsugning af støv, som overskrider grænseværdien må der kun opsuges støv fra én enkelt støvkilde (el- eller trykluftværktøj).

Vær opmærksom på følgende ved udsugning af støv fra el-værktøj:

Sørg for tilstrækkelig udluftning! Overhold regionale bestemmelser!

Grænseværdier: afgangsluft maks. 50 % af mængden af frisk luft

Formel: rumvolumen V_R x luftudskiftningsrate L_W

8.3 Opsugning af våde materialer/væsker

Fjern filterposen eller affaldssækken! Anbefaling: Anvend specielt vådfilter (T).

Ved opnåelse af det maksimale væskeniveau afbrydes udsugningen automatisk.

Lad fladfiltret tørre efter brug som vådsuger!

FORSIGTIG

• Kun varianter med AutoClean: Rengør flad-filtret automatisk eller manuelt (se kapitel 7.4).
• Sluk støvsugeren, og træk stikket ud.
  ▶ Vikl netledningen op.
  ▶ Tøm støvbeholderen.
• Stil støvsugeren i et tørt rum, beskyttet mod uautoriseret brug.

Fare for personskader som følge af elektrisk stød

• Træk altid stikket ud af stikkontakten før alle service- og vedligeholdelsesarbejder!
  ▶ Vedligeholdelses- og reparationsarbejde, der kræver, at motorhuset åbnes, må kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation må kun udføres af producenten eller serviceværksteder: Nærmeste adresse findes på: www.festool.dk/service

Brug kun originale Festool-reservedele! Artikelnr. findes på: www.festool.dk/service

▶ Rengør niveausensorer regelmæssigt [5] og tøm spanden [1-11].

Følg følgende anvisninger:

• Mindst en gang årligt støvteknisk kontrol (f.eks. for beskadigelse af filteret, maskinens tæthed og kontrolanordningernes funktion) som udføres af producenten eller en instrueret person.
• Det, der ikke kan rengøres, skal bortskaffes. Brug tætte poser. Overhold gældende bortskaffelsesbetingelser!

9.1 Filterpose/ Affaldssæk / Fladfilter

▶ Fjern filterposen [6].
▶ Isæt filterpose [7].
▶ Fjern affaldssæk [8].
▶ Isæt affaldssæk [9].
▶ Udskift fladfilter [10].

Bortskaf det brugte fladfilter iht. de lovbestemte regler.

① Bestillingsnumrene for tilbehør, filter og forbrugsmaterialer kan du finde i Festool-kataloget eller på internettet under "www.festool.com".

10 Miljø

Maskinen må ikke bortskaffes med al- mindeligt husholdningsaffald! Udstyr, tilbehør og emballage skal bortskaffes

miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskrifter skal overholdes.

Kun EU: Ifølge Rådets direktiv om affald af elektrisk og elektronisk udstyr og gennemførelse i national ret skal gammelt el-værktøj indsamles separat og afleveres til miljøvenlig genvinding.

Informationer om REACH: www.festool.com/reach
