MANUAL DE USUARIO Cleantec CTL 48 AC FESTOOL

CE-Declaración de conformidad. Declaramos bajo nuestra exclusiva responsabilidad que este producto corresponde a las siguientes normas o documentos normalizados:

• déchets/ filtre principal ► Retirer le sac filtre [6]. ► Insérer le sac filtre [7]. ► Retirer le sac d'élimination des déchets [8]. ► Insérer le sac d'élimination des déchets [9]. ► Remplacer le filtre principal [10]. Éliminer le filtre principal usagé conformé ment aux prescriptions légales. Les références de commande des acces soires, filtres et consommables sont dis ponibles dans le catalogue Festool ou sur le site Internet "www.festool.com". 10 Environnement Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage éco logique des appareils, accessoires et emballages. Respecter les règlements natio naux en vigueur. Uniquement UE : selon la directive européenne relative aux appareils électriques et électroni ques usagés et sa transposition en droit natio nal, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique. Informations à propos de REACH : www.fes tool.com/reach Nos produits et emballages se recy clent, ne les jetez pas ! Trouvez où les déposer sur le site www.quefairedemesdechets.fr Français 22Índice de contenidos 1 Indicaciones de seguridad p. 23

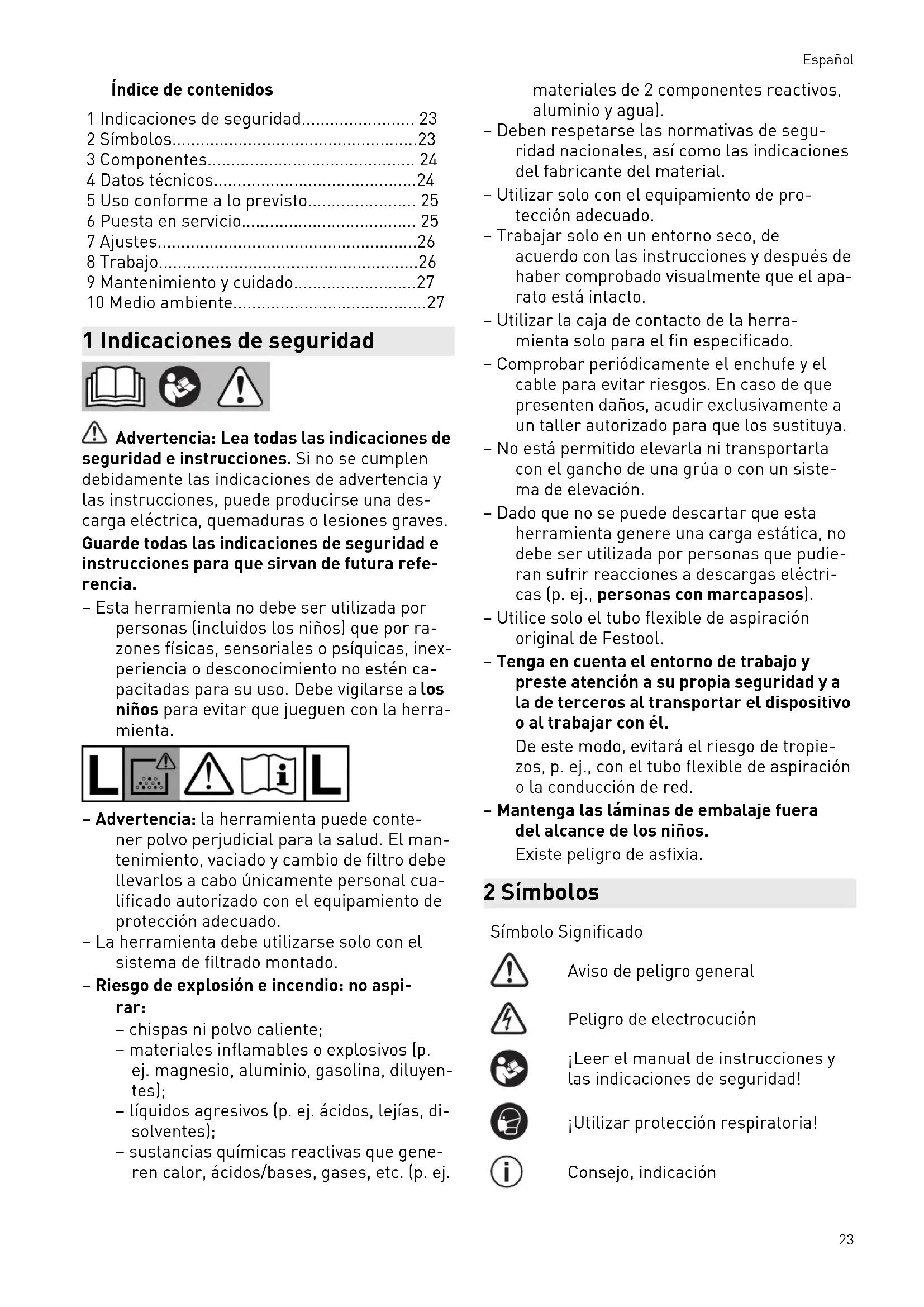

• 2 Símbolos p. 23
• 3 Componentes p. 24
• 4 Datos técnicos p. 24
• 5 Uso conforme a lo previsto p. 25
• 6 Puesta en servicio p. 25
• 7 Ajustes p. 26
• 8 Trabajo p. 26
• 9 Mantenimiento y cuidado p. 27
• 10 Medio ambiente 1 Indicaciones de seguridad Advertencia: Lea todas las indicaciones de seguridad e instrucciones. Si no se cumplen debidamente las indicaciones de advertencia y las instrucciones, puede producirse una des carga eléctrica, quemaduras o lesiones graves. Guarde todas las indicaciones de seguridad e instrucciones para que sirvan de futura refe rencia. – Esta herramienta no debe ser utilizada por personas (incluidos los niños) que por ra zones físicas, sensoriales o psíquicas, inex periencia o desconocimiento no estén ca pacitadas para su uso. Debe vigilarse a los niños para evitar que jueguen con la herra mienta. – Advertencia: la herramienta puede conte ner polvo perjudicial para la salud. El man tenimiento, vaciado y cambio de filtro debe llevarlos a cabo únicamente personal cua lificado autorizado con el equipamiento de protección adecuado. – La herramienta debe utilizarse solo con el sistema de filtrado montado. – Riesgo de explosión e incendio: no aspi rar: – chispas ni polvo caliente; – materiales inflamables o explosivos (p. ej. magnesio, aluminio, gasolina, diluyen tes); – líquidos agresivos (p. ej. ácidos, lejías, di solventes); – sustancias químicas reactivas que gene ren calor, ácidos/bases, gases, etc. (p. ej. materiales de 2 componentes reactivos, aluminio y agua). – Deben respetarse las normativas de segu ridad nacionales, así como las indicaciones del fabricante del material. – Utilizar solo con el equipamiento de pro tección adecuado. – Trabajar solo en un entorno seco, de acuerdo con las instrucciones y después de haber comprobado visualmente que el apa rato está intacto. – Utilizar la caja de contacto de la herra mienta solo para el fin especificado. – Comprobar periódicamente el enchufe y el cable para evitar riesgos. En caso de que presenten daños, acudir exclusivamente a un taller autorizado para que los sustituya. – No está permitido elevarla ni transportarla con el gancho de una grúa o con un siste ma de elevación. – Dado que no se puede descartar que esta herramienta genere una carga estática, no debe ser utilizada por personas que pudie ran sufrir reacciones a descargas eléctri cas (p. ej., personas con marcapasos). – Utilice solo el tubo flexible de aspiración original de Festool. – Tenga en cuenta el entorno de trabajo y preste atención a su propia seguridad y a la de terceros al transportar el dispositivo o al trabajar con él. De este modo, evitará el riesgo de tropie zos, p. ej., con el tubo flexible de aspiración o la conducción de red. – Mantenga las láminas de embalaje fuera del alcance de los niños. Existe peligro de asfixia. 2 Símbolos Símbolo Significado Aviso de peligro general Peligro de electrocución ¡Leer el manual de instrucciones y las indicaciones de seguridad! ¡Utilizar protección respiratoria! Consejo, indicación Español 23Símbolo Significado Guía de procedimiento ¡Advertencia! ¡La herramienta pue de contener polvo perjudicial para la salud! No depositar en la basura domésti ca. 3 Componentes [1-1] Orificio de aspiración [1-2] Ranura de conexión para módulo (módulo neumático para CTL 36/48 E LE, CTL 36/48 E LE AC, módulo de ca ja de contacto para CTL 26 E SD) [1-3] Caja de contacto de la máquina [1-4] Compartimento para tubos flexibles [1-5] Empuñadura [1-6] SysDoc [1-7] Limpieza automática (solo variantes con AutoClean) [1-8] Interruptor [1-9] Regulación de la capacidad de aspira ción [1-10] Pinzas de cierre [1-11] Depósito para la suciedad [1-13] Freno Las figuras indicadas se encuentran al principio del manual de instrucciones. 4 Datos técnicos Sistemas móviles de aspiración Consumo de potencia 350 ‑ 1200 W Consumo nominal máx. de la ca ja de contacto de la máquina p. 27

CH, DK GB 230 V / 110 V MX 127 V~ 2 400 W 1 100 W 1 800 W / 500 W 500 W Caudal de aire (volumen) máx., aspirador/turbina 130 m³/h / 234 m³/h Depresión máx., turbina 24 000 Pa Superficie del filtro 6 318 cm² Tubo flexible de aspiración D 27/32 mm x 3,5 m-AS Longitud de la línea de conexión a la red 7,5 m Nivel de intensidad sonora según EN 60704-2-1 / Factor de inseguridad

71 dB(A) / 3 dB Tipo de protección IP X4 Capacidad del depósito CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l Dimensiones (L x An xAl) CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1 005 mm Peso CTL 26 E, CTL 26 E SD 13,9 kg CTL 36 E, CTL 36 E LE 14,4 kg CTL 48 E, CTL 48 E LE 18,8 kg Español 24Sistemas móviles de aspiración CTL 26 E AC 14,7 kg CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 15,2 kg CTL 48 E AC, CTL 48 E LE AC 19,6 kg 5 Uso conforme a lo previsto El sistema de aspiración móvil es apropiado pa ra: – succionar y aspirar polvo de hasta 1 mg/m³ correspondiente a la clase de polvo "L", – aspirar agua, – proporcionar un alto rendimiento en apli caciones profesionales, según IEC/EN 60335-2-69. El usuario será responsable de cualquier utilización indebida. 6 Puesta en servicio ADVERTENCIA Tensión o frecuencia no permitida Peligro de accidente ► Observar los datos indicados en la placa de tipo. ► Tener en cuenta las particularidades de cada país.

6.1 Primera puesta en servicio

► Colocar la bolsa filtrante/bolsa de evacua ción [2]. ► Montar el enrollacables [3]. ► Conectar el tubo flexible de aspiración [4].

6.2 Conexión del sistema de aspiración

móvil ADVERTENCIA Peligro de lesiones a causa de herramientas sin control ► Antes de girar el interruptor a la posición "AUTO" o "MAN", asegúrese de que la he rramienta conectada esté apagada. El interruptor [1-8] se utiliza como interruptor de conexión y desconexión. Posición "0" del interruptor La caja de contacto de la máquina [1-3] no reci be corriente, el sistema móvil de aspiración es tá apagado. Posición "MAN" del interruptor La caja de contacto de la máquina [1-3] es con ductora de corriente, el sistema móvil de aspi ración arranca. Posición "Auto" del interruptor La caja de contacto de la máquina [1-3] es con ductora de corriente, el sistema móvil de aspi ración arranca al encender la herramienta co nectada. ► Conectar el enchufe a una caja de contacto con protección de puesta a tierra. Desenchufar la herramienta en caso de no utilizarse o antes de realizar cualquier trabajo de mantenimiento y limpieza.

6.3 Conexión de la herramienta eléctrica

ADVERTENCIA Peligro de lesiones ► Observar el consumo nominal máximo en la caja de contacto de la máquina (véase el capítulo "Datos técnicos"). ► Desconectar la herramienta eléctrica. ► Conectar la herramienta eléctrica a la caja de contacto de la máquina [1-3]. Particularidades de CTL26 E SD – CTL 26 E SD E/A: módulo de caja de con tacto con conexión automática para la utili zación de dos herramientas eléctricas: p.ej., 2 lijadoras, 1 sierra de calar + 1 lija dora – CTL 26 E SD: módulo de caja de contacto con suministro de corriente permanente para su utilización como cable de prolonga ción: p.ej., cargador, lámpara, etc.

6.4 Conexión de la herramienta neumática

ADVERTENCIA Peligro de lesiones ► Desconectar la herramienta neumática. Español 25Conexión automática en herramientas neumáticas (CTL 36/48 E LE, CTL 36/48 E LE AC o accesorios) con módulo neumático en la ranura de cone xión para módulo [1-2] Recomendación: – Montaje de la unidad de alimentación VE (495886): aire comprimido filtrado y aceita

– Utilización del sistema IAS con pieza de co nexión IAS (454757) para herramientas neumáticas Festool Requisito: presión de servicio de la herramien ta de 6 bar.

6.5 Particularidades CTL 36 E AC- LHS

Para poder utilizar el sistema móvil de aspira ción en combinación con PLANEX: ► Utilizar un tubo flexible de aspiración resis tente a la rotura D 36 mm x 3,5 m-AS. ► Usar el manguito de aspiración especial pa ra conectar PLANEX. ► Utilizar la corredera de enclavamiento CT- VS entre el orificio de aspiración [1-1] y el tubo flexible de aspiración. ► Montar el soporte para herramientas. ► Utilizar solo con la bolsa de evacuación. 7 Ajustes

7.1 Regulación de la capacidad de

aspiración ► En el botón giratorio [1-9].

7.2 Bloqueo del freno

El sistema móvil de aspiración se puede blo quear accionando la palanca de freno [1-13]. Para ello, levantar ligeramente el sistema mó vil de aspiración por la parte delantera y presio nar la palanca de freno hacia abajo hasta que enclave. Presione la palanca para soltar el fre no .

7.3 Protector contra sobretemperatura

A fin de proteger el sistema móvil de aspiración de un sobrecalentamiento, el protector contra sobretemperatura desconecta la herramienta antes de alcanzar la temperatura crítica. ► A fin de proteger el sistema móvil de aspi ración de un sobrecalentamiento, el protec tor contra sobretemperatura desconecta la herramienta antes de alcanzar la tempera tura crítica. ► Apagar el sistema móvil de aspiración, de jar que se enfríe durante aprox. 5 minutos y conectar. Si no se puede conectar, ponerse en con tacto con los talleres de servicio de Fes tool.

7.4 AUTOClean - Limpiar el filtro principal

(solo variantes con AutoClean) Solo en combinación con la bolsa de eva cuación (cumple la clase de polvo "L"). No aplicable para la aspiración en mojado. Limpieza automática Ajustar la frecuencia en el botón giratorio [1-7]. Indicación solo paraCTL 36 E AC- LHS: encen der con el botón giratorio [1-7]. Limpieza manual Girar el interruptor de la máquina [1-8] y si tuarlo en el símbolo AC. Limpieza completa manual ► Tapar el orificio de la boquilla o del tubo fle xible con la palma de la mano o la correde ra de enclavamiento CT-VS (497926) duran te 2 segundos. ► Girar el interruptor de la máquina [1-8] y situarlo en el símbolo AC. 8 Trabajo

Compartimento para manguera: al concluir el trabajo se puede pasar el tubo flexible de aspi ración a través de la abertura [8-2] y guardarlo en el compartimento correspondiente. Bandeja SysDoc: en la superficie para depositar objetos se puede fijar un Systainer mediante los cuatro pasadores o con el T-Loc [8-1].

8.2 Aspiración de sustancias secas

ATENCIÓN Polvo perjudicial para la salud Daños en las vías respiratorias ► Utilice siempre la bolsa filtrante o la bolsa de evacuación. Cuando se aspiren polvos que sobrepa sen los valores de concentración máxi ma, solo se debe aspirar una única fuente de polvo (herramienta eléctrica o neumática). Al aspirar el polvo que se desprende de las he rramientas eléctricas en funcionamiento, se debe: Procurar una ventilación suficiente y respetar las disposiciones regionales. Valores límite: aire de salida máx. 50 % del caudal de aire fresco Español 26Fórmula: volumen en el ambiente V

x nivel de renovación del aire L

8.3 Aspiración de materiales húmedos o de

líquidos Retirar la bolsa filtrante o la bolsa de evacuación. Recomendación: utilizar el filtro húmedo espe cial (NF-CT). Cuando se alcanza el nivel de llenado máximo, la aspiración se interrumpe automáticamente. Después de aspirar en mojado, dejar secar el filtro principal. ATENCIÓN Espuma o líquidos vertidos ► Desconectar y vaciar inmediatamente la herramienta.

8.4 Al finalizar el trabajo

► Solo variantes con AutoClean: limpiar el filtro principal de forma automática o ma nual (véase el capítulo 7.4). ► Desconectar el sistema de aspiración móvil y extraer el enchufe. ► Enrollar el cable de conexión a la red eléc trica. ► Vaciar el depósito para suciedad. ► Guardar el sistema móvil de aspiración en un lugar seco y protegido contra un uso no autorizado. 9 Mantenimiento y cuidado ADVERTENCIA Peligro de lesiones, peligro de descarga eléctrica ► Desconectar el enchufe de la red antes de realizar cualquier trabajo de mantenimien to o de conservación. ► Todos los trabajos de mantenimiento y re paración que exijan abrir la carcasa del motor tan solo pueden ser llevados a cabo por un taller autorizado. El servicio de atención al cliente y de repara ciones solo está disponible a través del fabri cante o los talleres de reparación: Dirección más cercana en: www.festool.es/servicio EKAT

Utilizar solo piezas de recambio Festool origi nales. Referencia en: www.festool.es/servicio ► Limpiar los sensores del nivel de llenado [5] y vaciar el depósito para suciedad [1-11] regularmente. Tener en cuenta las siguientes advertencias: – El fabricante o una persona capacitada de be realizar un control técnico del polvo al menos una vez al año (p. ej., para compro bar posibles daños del filtro, la estanquei dad de la herramienta y el correcto funcio namiento de los dispositivos de control). – Debe eliminarse todo aquello que no se pueda limpiar. Para ello, utilizar bolsas es tancas. Tener en cuenta las condiciones vi gentes de eliminación de los desechos.
