KÄYTTÖOHJE Cleantec CTL 48 AC FESTOOL

4 Tekniset tiedot....44

5 Määräystenmukainen käyttö....44

6 Käyttöönotto.... 45

7 Säädöt....45

8 Työskentely....46

9 Huolto ja hoito.... 46

10 Ympäristö.... 47

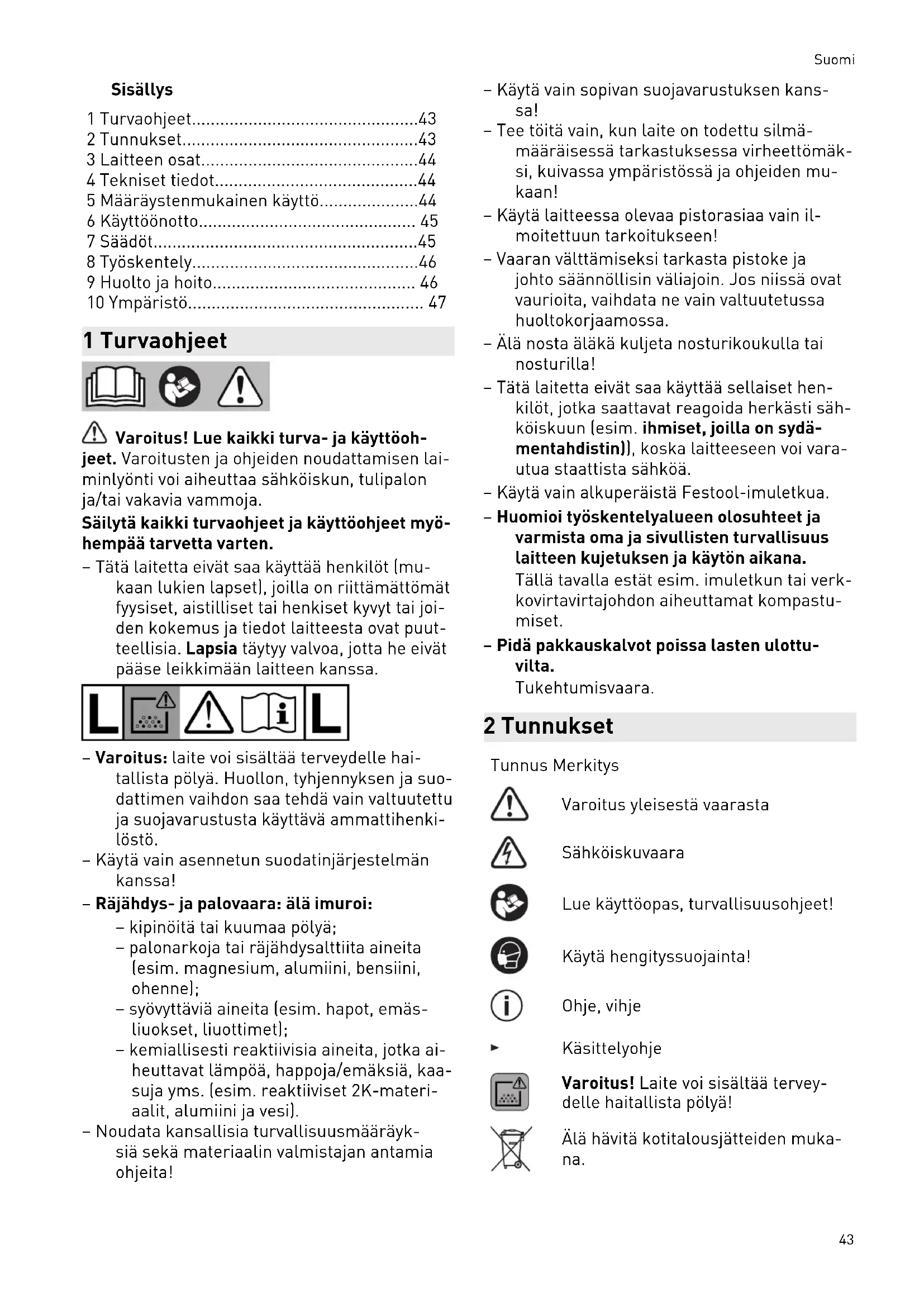

1 Turvaohjeet

Varoitus! Lue kaikki turva- ja käyttöoh-

jeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.

- Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on riittämättömät fyysiset, aistilliset tai henkiset kyvyt tai joiden kokemus ja tiedot laitteesta ovat puutteellisia. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa.

L ! i L

- Varoitus: laite voi sisältää terveydelle hai-tallista pölyä. Huollon, tyhjennyksen ja suo-dattimen vaihdon saa tehdä vain valtuutettu ja suojavarustusta käyttävä ammattihenkilöstö.

- Käytä vain asennetun suodatinjärjestelmän kanssa!

- Räjähdys- ja palovaara: älä imuroi:

- kipinöitä tai kuumaa pölyä;

– palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne);

- syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet);

- kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materiaalit, alumiini ja vesi).

– Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmistajan antamia ohjeita!

• Käytä vain sopivan suojavarustuksen kanssa!
• Tee töitä vain, kun laite on todettu silmä- määräisessä tarkastuksessa virheettömäksi, kuivassa ympäristössä ja ohjeiden mu- kaan!
• Käytä laitteessa olevaa pistorasiaa vain ilmoitettuun tarkoitukseen!
• Vaaran välttämiseksi tarkasta pistoke ja johto säännöllisin väliajoin. Jos niissä ovat vaurioita, vaihdata ne vain valtuutetussa huoltokorjaamossa.
• Älä nosta äläkä kuljeta nosturikoukulla tai nosturilla!
• Tätä laitetta eivät saa käyttää sellaiset henkilöt, jotka saattavat reagoida herkästi sähköiskuun (esim. ihmiset, joilla on sydämentahdistin), koska laitteeseen voi vara-utua staattista sähköä.
• Käytä vain alkuperäistä Festool-imuletkua.
• Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana.
  Tällä tavalla estät esim. imuletkun tai verk- kovirtavirtajohdon aiheuttamat kompastu- miset.
  – Pidä pakkauskalvot poissa lasten ulottu- vilta.
  Tukehtumisvaara.

2 Tunnukset

Tunnus Merkitys

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä hengityssuojainta!

Ohje, vihje

Käsittelyohje

Varoitus! Laite voi sisältää tervey-delle haitallista pölyä!

Älä hävitä kotitalousjätteiden mukana.

3 Laitteen osat

[1-1] Imuaukko

[1-2] Moduulin kiinnityspaikka (Paineilmamoduuli mallissa CTL 36/48 E LE, CTL 36/48 E LE AC, pistorasiamoduuli mallissa bei CTL 26 E SD)

[1-3] Laitepistorasia

[1-4] Letkutila

[1-5] Kahva

[1-6] SysDoc

[1-7] Automaattinen puhdistus (vain niissä versioissa joissa AutoClean)

[1-8] Laitekytkin

[1-9] Imutehon säätö

[1-10] Kiinnityssalpa

[1-11] Likasäiliö

[1-13] Jarru

Mainitut kuvat ovat käyttöoppaan alussa.

4 Tekniset tiedot

Siirrettävät imurit
Tehonotto 350 - 1200 W
Liitäntäarvo laitepistorasiaan maks.	EU	2400 W
	CH, DK	1100 W
	GB 230 V/ 110 V	1800 W/ 500 W
Imurin/turbiinin maks. virtaus (ilma) 130 m^3/h / 234 m^3/h
Alipaine maks., turbiini 24000 Pa
Suodatinpinta 6318 cm^2
Imuletku D 27/32 mm x 3,5 m-AS
Verkkoliitäntäjohdon pituus 7,5 m
Äänenpainetaso EN 60704-2-1 mukaan / Epävarmuus K 71 dB(A) / 3 dB
Kotelointiluokka IP X4
Säiliön tilavuus CTL 26 E, CTL 26 E AC, CTL 26 E SD 26 l
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 36 l
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 48 l
Mitat P x L x K CTL 26 E, CTL 26 E AC, CTL 26 E SD 630 x 365 x 540 mm
CTL 36 E, CTL 36 E LE, CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 630 x 365 x 596 mm
CTL 48 E, CTL 48 E LE, CTL 48 E AC, CTL 48 E LE AC 740 x 406 x 1005 mm
Paino CTL 26 E, CTL 26 E SD 13,9 kg
CTL 36 E, CTL 36 E LE 14,4 kg
CTL 48 E, CTL 48 E LE 18,8 kg
CTL 26 E AC 14,7 kg
CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS	15,2 kg
CTL 48 E AC, CTL 48 E LE AC 19,6 kg

5 Määräystenmukainen käyttö

Märkäkuivaimuri soveltuu

- enintään 1 mg/m³ pölymäärien imurointiin pölyluokitusta 'L' vastaavasti,

- veden imemiseen,

- raskaaseen ammattikäyttöön, normin IEC/EN 60335-2-69 mukaan.

Koneen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Noudata konekilvessä olevia ohjetietoja.
▶ Huomioi maakohtaiset erikoismääräykset.

6.1 Ensikäyttö

▶ Laita pölypussi/jätesäkki paikalleen [2].
▶ Asenna johtokela [3].
▶ Kytke imuletku paikalleen [4].

6.2 Märkäkuivaimurin kytkeminen

VAROITUS

Loukkaantumisvaara hallitsemattomasti käynnistyvien työkalujen takia

- Varmista ennen kytkimen kääntämistä asentoon "AUTO" tai "MAN", että paikalleen liitetty työkalu on kytketty pois toiminnasta.

Kytkin [1-8] toimii päälle-/poiskytkimenä.

Kytkimen asento '0'

Laitepistorasia [1-3] on virraton, siirrettävä imuri on kytketty pois toiminnasta.

Kytkimen asento 'MAN'

Laitepistorasia [1-3] on virtaajohtava, märkäkuivaimuri käynnistyy.

Kytkimen asento 'Auto'

Laitepistorasia [1-3] on virtaajohtava, märkäkuivaimuri käynnistyy, kun paikalleen liitetty työväline kytketään toimintaan.

- Kytke verkkopistoke suojamaadoitettuun pistorasiaan.

Irrota pistoke pistorasiasta, jos laitetta ei käytetä tai ennen kuin teet laitteeseen

liittyviä huolto- ja puhdistustöitä.

6.3 Sähkötyökalun kytkentä

VAROITUS

Loukkaantumisvaara

▶ Huomioi laitepistorasian suurin sallittu liitäntäarvo (ks. luku Tekniset tiedot).
▶ Kytke sähkötyökalu pois päältä.

▶ Kytke sähkötyökalu laitepisterasiaan [1-3].

Erikoisominaisuudet CTL26 E SD

• CTL 26 E SD E/A: pistorasiamoduuli kyt-kentäautomatiikalla kahden sähkötyökalun käyttöön: esim. 2 hiomakonetta, 1 pistosaha + 1 hiomakone
• CTL 26 E SD: Pistorasiamoduuli jatkuvalla virransyötöllä jatkojohtokäyttöön: esim. la-tauslaite, valaisin yms.

6.4 Paineilmatyökalun kytkentä

VAROITUS

Loukkaantumisvaara

▶ Kytke paineilmatyökalu pois päältä.

Kytkentäautomatiikka paineilmatyökaluissa (CTL 36/48 E LE, CTL 36/48 E LE AC tai lisätarvikkeissa)

kun paineilmamoduuli moduulikytkentäpaikassa [1-2]

Suositus:

• Syöttöyksikön VE (495886) asennus: pai- neilma suodatettu ja öljytty
• IAS-järjestelmän käyttö Festool-paineilmatyökalujen IAS-liitäntäkappaleen (454757) kanssa

Edellytys: työkalun käyttöpaine 6 baria!

6.5 Erikoisominaisuudet CTL 36 E AC- LHS

Kun haluat käyttää märkäkuivaimuria yhdessä PLANEX in kanssa:

• Käytä taivutusta kestävää imuletkua halk. 36 mm x 3,5 m-AS.
• Käytä erityistä imumuhvia PLANEX in kyt-kentään.
  ▶ Aseta sulkuluisti CT-VS imuaukon [1-1] ja imuletkun väliin.
  ▶ Asenna työkalupidin.
  ▶ Käytä vain jätepussin kanssa!

7 Säädöt

7.1 Imuvoiman säätö

▶ kiertonupista [1-9].

7.2 Jarrun lukitus

Painamalla mustaa jarruvipua [1-13] estät siirrettävää imuria vierimästä paikaltaan. Nosta sitä varten siirrettävää imuria hieman etupuoleltaan ja paina musta jarruvipu alas, niin että se lukittuu paikalleen. Kun haluat avata lukituksen, paina vihreää vipua.

7.3 Lämpösulake

Ylikuumentumisen estämiseksi lämpösulake katkaisee märkäkuivaimurin toiminnan ennen kriittisen lämpötilan saavuttamista.

▶ Ylikuumentumisen estämiseksi lämpösulake katkaisee märkäkuivaimurin toiminnan ennen kriittisen lämpötilan saavuttamista.
- Kytke märkäkuivaimuri pois päältä, anna jäähtyä n. 5 minuutin ajan, kytke sitten taas päälle.

① Jos päällekytkentä ei onnistu: ota yhteys Festool-huoltokorjaamoon.

7.4 AUTOClean - pääsuodattimen puhdistus (vain niissä versioissa joissa AutoClean)

Vain jätepussin yhteydessä (täyttää pölyluokituksen 'L'). Ei märkäimuroinnissa!

Automaattinen suodatinpuhdistus

Säädä taajuus kiertonupista [1-7].

Vain CTL 36 E AC- LHS: kytke päälle kiertonupin [1-7] avulla.

Manuaalinen suodattimen puhdistus

Käännä laitekytkin [1-8] tunnuksen AC kohdalle.

Manuaalinen suodattimen täydellinen puhdistus

• Pidä kämmenellä tai sulkuluistilla CT-VS (497926) suulakkeen tai imuletkun aukko suljettuna 2 sekunnin ajan.
  Käännä laitekytkin [1-8] tunnuksen AC kohdalle.

8 Työskentely

8.1 Käsittely

Letkunpidin: Töiden jälkeen voit ohjata imulet-kun aukon [8-2] kautta säilytyspaikkaansa let-kunpitimeen.

Systainer-alusta SysDoc: Voit kiinnittää alustapinnalle Systainerin neljällä liukusalvalla tai T-Loc-kiinnittimellä [8-1].

8.2 Kuivien aineiden imurointi

HUOMIO

Terveydelle haitallista pölyä Hengitysteiden loukkaantumisvaara

▶ Käytä aina suodatin- tai jätepussia!

Jos imuroit raja-arvon ylittäviä pölymääriä, imuroi vain yhdestä ainoasta pölyläh-(sähkö- tai paineilmatyökalu).

Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen aikaansaamaa pölyä:

Huolehdi riittävän tehokkaasti ilmanvaihdosta! Noudata paikallisia määräyksiä!

Raja-arvot: poistoilma maks. 50% puhtaan ilman määrästä

Kaava: huoneen tilavuus V_R x ilman vaihtuvuus L_W

8.3 Märkien aineiden / nesteiden imurointi

Ota suodatin- tai jätepussi pois!

Suositus: käytä erityistä märkäsuodatinta T].

Kun suurin sallittu täyttömäärä saavutetaan, imurointi keskeytyy automaattisesti.

Anna märkäimuroinnin jälkeen pääsuodattimen kuivua!

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

• Katkaise toiminta välittömästi ja tyhjennä laite.

8.4 Töiden jälkeen

• Vain AutoClean-varusteisissa versioissa : puhdista pääsuodatin automaattisesti tai manuaalisesti (katso luku 7.4).
• Katkaise märkäkuivaimurin toiminta ja vedä verkkopistoke irti pistorasiasta.
  ▶ Rullaa verkkoliitäntäjohto kelalle.
  ▶ Tyhjennä likasäiliö.
  ▶ Laita märkäkuivaimuri talteen kuivaan säilytystilaan, jossa se on suojassa luvattomalta käytöltä.

9 Huolto ja hoito

VAROITUS

Sähköiskun aiheuttama loukkaantumisvaara

• Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
• Kaikki moottorin rungon avaamista edellyttävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi.

Anna vain valmistajan tai valtuutetun huolto-korjaamon tehdä huolto- ja korjaustyöt: Lähimmän huoltopisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-varaosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

▶ Puhdista täyttötasoanturit [5] ja likasäiliö [1-11] säännöllisin väliajoin.

Noudata seuraavia ohjeita:

• Anna valmistajan tai asiantuntijan tehdä vähintään kerran vuodessa pölytekninen tarkastus (esim. suodattimen vaurioiden, laitteen vuotojen ja valvontalaitteiden toimin-tavirheiden varalta).
• Jos jonkun komponentin puhdistus ei onnistu, kyseinen osa täytyy hävittää. Käytä siihen ilmatiiviitä pusseja. Noudata voimassa olevia jätehuoltomääräyksiä!

9.1 Suodatinpussi / jätepussi / pääsuodatin

▶ Ota suodatinpussi pois [6].
▶ Aseta suodatinpussi paikalleen [7].
▶ Ota jätepussi pois [8].
▶ Aseta jätepussi paikalleen [9].
▶ Vaihda pääsuodatin [10].

Hävitä käytöstä poistettu pääsuodatin laki-määräysten mukaan.

Tarvikkeiden, suodattimen ja kulutusmateriaalin tilausnumerot voit katsoa Festool-tuoteluettelosta tai Internet-osoitteesta "www.festool.com".

10 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: käytöstä poistettuja sähkö- ja elektronikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

Teave REACH kohta: www.festool.com/reach
