Producttype	Hogedrukreiniger
Merk	Kärcher
Model	HD 8/18-4 M (HD 8184 M Plus)
Werkdruk	18 MPa (180 bar)
Waterdebiet	12,5 l/min
Aangesloten vermogen	4,6 kW
Netspanning	400 V / 3 fasen / 50 Hz
Hoofdzekering	16 A (traag)
Beschermingsklasse	IPX5
Bedrijfsgewicht	41 kg
Afmetingen (L × B × H)	455 × 400 × 700 mm (lage stuur)
Hoogte met hoge stuur	970 mm
Max. toevoertemperatuur	60 °C
Max. toevoerdruk	1 MPa
Min. toevoerdebiet	12 l/min
Max. aanzuighoogte	0,5 m
Pompolie type	15W40
Hoeveelheid olie	0,35 l
Geluidsdrukniveau	75 dB(A)
Gegarandeerd geluidsvermogensniveau	91 dB(A)
Hand-arm trillingen	2,3 m/s² (onzekerheid K=0,7)
Aansluitsysteem	EASY!Lock
Hoofdfuncties	Hogedruk, reinigingsmiddel, rotatielans inbegrepen (model Plus), druk/debietregeling, drukschakelaar
Onderhoud	Wekelijkse reiniging waterfilter, olieverversing elke 500 h of 1 jaar
Veiligheid	Terugloopklep, veiligheidsklep, trekkervergrendeling, veiligheidshendel
Watertoevoer	Net aansluiting of aanzuiging uit reservoir (met kit)

Veelgestelde vragen - HD 8184 M Plus Kärcher

Waarom start mijn apparaat niet?

Controleer eerst of de voedingskabel niet beschadigd is en of de netspanning overeenkomt (400V/3 fasen). Als het apparaat oververhit is, zet de schakelaar dan op 0 en laat het 15 minuten afkoelen voordat u het opnieuw start. Als het elektrische probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe het apparaat ontluchten voor gebruik?

Draai het mondstuk van de lans los, open de watertoevoer en bedien het pistool totdat er geen luchtbellen meer zijn. Laat indien nodig 10 seconden stromen, zet uit en herhaal. Draai daarna het mondstuk weer vast.

Wat te doen als de druk onvoldoende is?

Controleer de maat van het mondstuk (maat 042 voor dit model), reinig het filter in de watertoevoeraansluiting, zorg voor voldoende toevoerdebiet (min. 12 l/min) en ontlucht het apparaat. Als het probleem aanhoudt, raadpleeg dan de klantenservice.

Hoe reinigingsmiddel correct toevoegen?

Gebruik een schuimlans (optioneel) met het reservoir. Kies de juiste afsluitdop (3 = hoog debiet, 2 = gemiddeld, 1 = laag). Vul het reservoir met Kärcher reinigingsmiddel, schroef het vast en plaats de lans op het pistool. Spuit op het droge oppervlak en laat inwerken zonder te laten drogen.

Waarom komt er niet genoeg reinigingsmiddel uit?

Vul het reservoir van de schuimlans. Als het debiet laag is, installeer dan een grotere afsluitdop. Reinig de aanzuigslang en het schuimmondstuk van reinigingsmiddelresten met warm water.

Hoe het apparaat tegen vorst beschermen?

Bewaar het apparaat op een vorstvrije plaats. Als dat niet mogelijk is, tap het water af en pomp een antivriesmiddel op basis van glycol voor auto's in het apparaat door het maximaal 1 minuut te laten draaien tot de pomp en leidingen leeg zijn.

Hoe de olie van de pomp aftappen?

Schakel de stroomtoevoer uit. Verwijder het deksel (4 schroeven), kantel de olieaftapslang naar beneden, verwijder de dop en laat de olie in een bak lopen. Plaats de dop terug, kantel de slang terug, vul met 0,35 l olie 15W40, plaats het deksel en het kapje terug.

Wat is de aanbevolen onderhoudsfrequentie?

Voor elk gebruik: controleer de kabel en hogedrukslang (geen beschadigingen) en de dichtheid (max. 3 druppels/min). Elke week: reinig het waterinlaatfilter. Elke 500 bedrijfsuren of minimaal 1 keer per jaar: laat onderhoud uitvoeren door de klantenservice (inclusief olieverversing).

Kan ik gerecycled water gebruiken?

Ja, maar gerecycled water moet voldoen aan grenswaarden: pH 6,5-9,5, geleidbaarheid max. 2000 µS/cm, geen schurende stoffen, koolwaterstoffen <20 mg/l, chloriden <300 mg/l, enz. Vervuild water beschadigt het apparaat.

Hoe het apparaat na gebruik opbergen?

Sluit de watertoevoer, open het pistool om de druk te laten ontsnappen, vergrendel de veiligheidshendel. Rol de hogedrukslang op de haspel (model MX) of hang hem aan de houder met de elastiek (model M). Wikkel de voedingskabel om de kabelhouder. Laat de stuur zakken en berg het apparaat binnen op.

GEBRUIKSAANWIJZING HD 8184 M Plus Kärcher

Algemene instructies 34

Veiligheidsinstructies 35

Bedieningselementen. 35

Kleurmarkering. 35

Uitpakken 35

Toebehoren monteren 35

Inbedrijfstelling 36

Bediening 37

Gebruik onderbreken 37

Gebruik beeindigen 37

Enkel HD...M, HD...MX: Apparaat opbergen . . . 37

Vorstbescherming 38

Vervoer. 38

Opslag 38

Onderhoud 38

Hulp bij storingen 38

Toebehoren en reserveonderdelen 39

Garantie 39

EG-conformiteitsverklaring. 41

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen. Volg unde op.

Bewaar beiden documenten voor later gebruik of volgen-de eigenaars.

Gebruik deze hagedrukreiniger uitsluitend voor de vol-gende werkzaamheden:

Reinig machines, voertuigen, bouwwerken, werktuigen en gelijkaardige voorwerpen met de hagedrukstraal.

Bij hardnekkige verontreiniging bevelen wij een rotor-sproeier als bijzondere toebehoren aan.

Bij HD...Plus is een rotorsproeier bij de leveringsom-vang inbegren.

LET OP

Verontreinigd water veroorzaakt vroegtijdige slijtage of afzettingen in het apparaat.

Gebruik het apparaat enkel met zuiver water of met recyclingswater dat de volgende grenswaarden Niet overschrijdt:

pH-waarde: 6,5...9,5
- elektrisch geleidingsvermögen: Geleidingsvermögen van schoon water + 1200 S/cm, maximaal geleidingsvermögen 2000 S/cm
- afzetbare stoffen (testvolume 1 l, afzettingstijd 30 minutes): < 0,5 mg/l
- filtreerbare stoffen: < 50 mg/l , geen abrasieve stoffen
- koolwaterstoffen: < 20 mg/l
- chloride: < 300mg/l
sulfaat: < 240~mg / l
calcium: < 200 mg/l
- totale hardheid: < 28^ dH, < 50^ TH, < 500ppm( mg. CaCO_3/l )
- ijzer: < 0,5 mg/l
- mangoan: < 0.05 mg/l
- koper: < 2mg/l
- actieve chloor: < 0,3mg/l
vrij van onaangename geuren

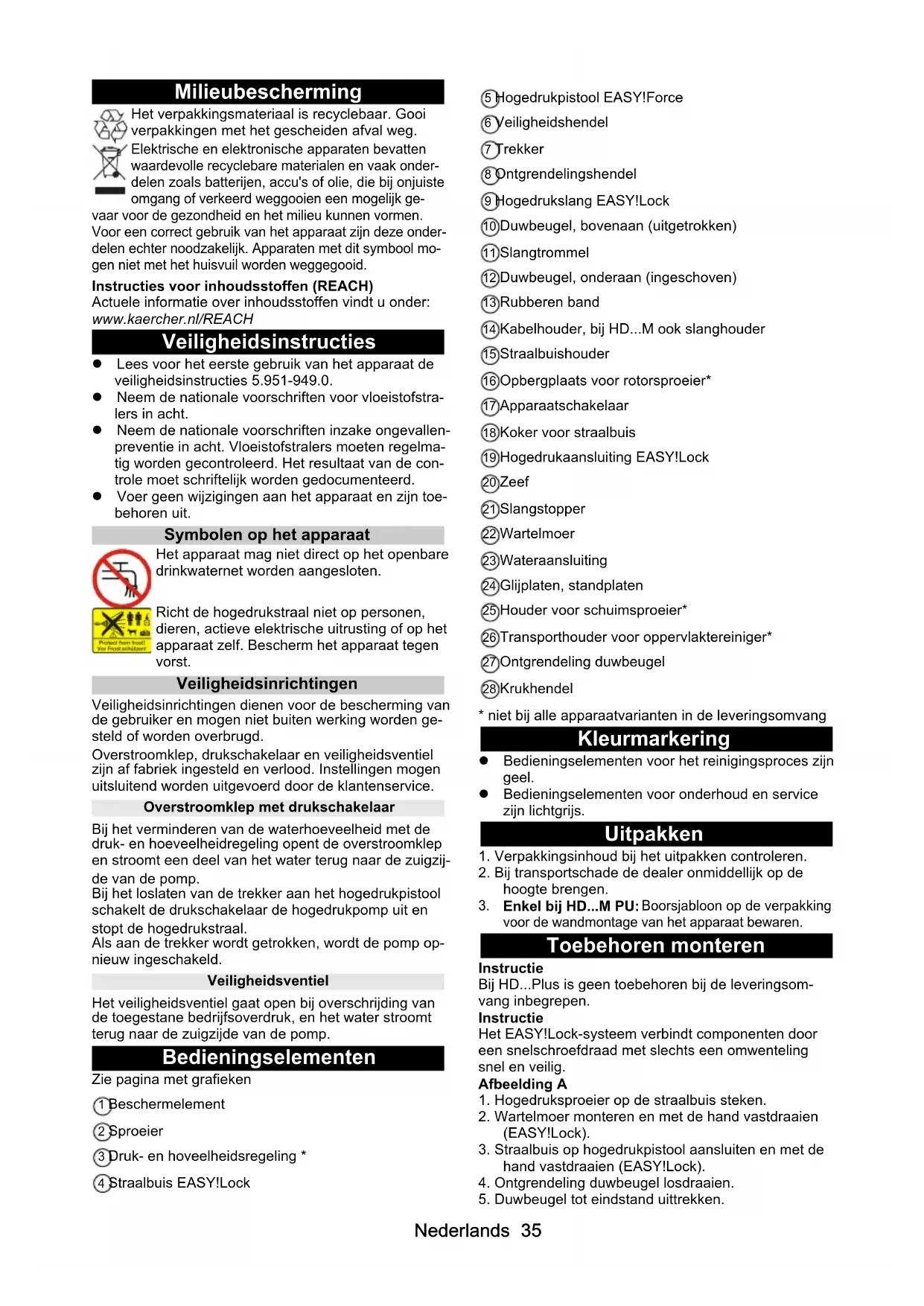

Milieubescherming

Het verpakkingsmaterialiaal is recyclebaar. Gooi verpakkingen met het geschaden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onder-delen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een möglichk ge

vaar voor de gezondheid en het milieu kunnen vormen.

Voor een correct gebruik van het apparaat zich deze onder-delenECHTERNoodzakelijk.Apparaten met dit symbool mo-gen Niet met het huisvuil worden weggegooid.

Instrueties voor inhoudsstoffen (REACH)

Actuele informatatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Veiligheidsinstructies

• Lees voor het eerste gebruik van het apparaat de veiligheidsinstrumenties 5.951-949.0.
• Neem de nationale voorschriften voor vloeistofstralers in acht.
• Neem de nationale voorschriften inzake ongevallenpreventie in acht. Vloeistofstralers moeten regelmatig worden gecontroleerd. Het resultaat van de controle要去 schriftelijk worden gedocumenteerd.
• Voer geen wijzigingen aan het apparaat en zijn toebehoren UIT.

Symbolen op het apparatusat

Het apparaat mag Niet direct op het openbare drinkwaternet worden aangesloten.

Richt de hagedrukstraßei nicht op Personen, dieren, actieve elektrische uitrusting of op het apparaat zich. Bescherm het apparaat gegen vorst.

Veiligheidsinrichtingen

Veiligheidsinrichtingen dienen voor de bescherming van de gebruiker en mogen Niet buiten werkking worden gesteld of worden overbrugd.

Overstroomklep, drukschakelaar en veiligheidsventiel zich af fabriek ingesteld en verlood. Instellenen mogen uitsluitend worden uitgevoerd door de klantenservice.

Overstroomklep met drukschakelaar

Bij het verminderen van de waterhoeveelheid met de druk- en hoeveelheidregeling opent de overstroomklep en stroomt een deel van het water terug maar de zuigzijde van de pomp.

Bij het loslaten van de trekker aan het hogedrukstool schakelt de drukschakelaar de hogedrukpompuit en stopt de hogedrukstraal.

Als aan de trekker worden getrokken, worden de pomp op-nieuw ingeschakeld.

Veiligheidsventiel

Het veiligheidsventiel gaat open bij overschrijding van de toegestane bedrijfsoverdruk, en het water stroomt terug maar de zuigzijde van de pomp.

Bedieningselementen

Zie pagina met grafieken

1 Beschermewhat
② Sproeier
③Druk- en hoveelheidsregeling *
④ Straalbuis EASY!Lock

⑤ Hopedrukpistol EASY!Force
6eiligheidshendel
⑦Trekker
8 ontgrendelingshendel
9 Hogedrukslang EASY!Lock
10 Duwbeugel, bovenaan (uitgetrokken)
①Slangtrommel
12Duwbeugel, onderaan (ingeschoven)
⑬Rubberen band
14Kabelhouser, bij HD...M ook slanghouder
15Straalbuishoender
16Opbergplaats voor rotorsproeier*
17Apparaatschakelaar
18Koker voor straalbuis
19Hogedrukaansluiting EASY!Lock
20Zeef
21Slangstopper
22Wartelmoer
23Wateraansluiting
24Glijplaten,standplaten
(25)Houder voor schuimsproeier*
26Transporthouserooroppervlaktereiniger*
⑦ Ontgrendeling duwbeugel
28Krukhendel

• nicht bij alle apparaatvarianten in de leveringsomvang

Kleurmarkering

• Bedieningselementen voor het reinigingsproces zijn geel.
  Bedieningselementen voor onderhoud en service bijnlichtgrijs.

Uitpakken

1. Verpakkingsinhoud bij het uitpakken controlleren.
2. Bij transportschade de dealer onmiddelijk op de hoogte brengen.
3. Enkel bij HD...M PU: Boorsjabloon op de verpakking voor de wandmontage van het apparatusaat bewaren.

Toebehoren monteren

Instructie

Bij HD...Plus is geen toebehoren bij de leveringsom-vang inbegren.

Instructie

Het EASY!Lock-systeme verbindt componenten door een snelschroefdraad met slechts een omwenteling snel en veilig.

Afbeelding A

1. Hogedruksproeier op de straalbuis steken.
2. Wartelmoer monteren en met de hand vastdraaien (EASY!Lock).
3. Straalbuis op hagedrukspistool aansluiten en met de hand vastdraaien (EASY!Lock).
4. Ontgrendeling duwbeugel losdraaien.
5. Duwbeugel tot eindstand uittrekken.

Bij apparaten zonder slangtrommel:

1. Hopedrukslang met hopedrukspistool en hopedrukaansluiting van het apparatusat verbinden en met de hand vastdraaien (EASY!Lock).

Bij apparaten met slangtrommel:

1. Kabelbinder van voorgemonteerde hagedrukslang verwijderen en slang voorzichtig van de trommel afrollen.
2. Hogedrukslang uitgestrekt op de grond neerleggen.
3. Krukhendel met de wijzers van de klok mee draaien en waar bij de hagedrukslang in gelijkmatige lagen op de slangtrommel wikkelen. Let erop dat de slang nicht worden geknikt.
4. Hopedrukslang op het hogedrukspistool aansluien en met de hand vastdraaien (EASY!Lock).

Inbedrijfstelling

Montage HD...M PU

△GEVAAR

Gevaar voor letsel, gevaar voor elektrische schok

Laat de installmentie van de watertoevoer, van de elektrische aansluiting en van een hogedruknetworkenkel uittvoeren door bevoegde vaklui.

Omgevingsvoorwaarden

• Droge, vorstvrije omgeving.
• Geen explosiegevaar.
• Vaste, vlakke ondergrond of wand met voldoende draagvermogen.
• Niet installereren in de buurt van woonruimten of kan-toren (geluidsemissie).
  Toegankelijk voor onderhoudswerkzaamheden.
  Waterafvoer op deplaats van installmentie.

Apparaat bevestigen

Instructie

Schroeven en pluggen voor het bevestigen van de houders zich net bij de leveringsomvang inbegrepen. Deze moeten afzonderlijk worden aangeschaat, en afgestemd zich op de vereisten van deplaats van montage. Vereiste schroevendiameter 6...8 mm.

△GEVAAR

Gevaar voor letsel door vallend apparaat

Houd bij het selecteren van bevestigingselementen rekening met het gewicht van het apparaat en het draagvermogen van de montageplaats.

Afbeelding B

① Wandmontage
(2)Montage op ondergrond
3Montageopening
Houder

1. Boringen in de wand of vloer met de boorsjabloon markeren.
2. Boringen aanbrengen.
3. Houlders aanbrengen, schroeven slechtslicht vastdraaien.
4. Afstand van de holders instellen door verdraaien met een steeksleutel.
5. Schroeven vastdraaien.
6. Apparaat aanbrengen

Elektrische aansluiting

△GEVAAR

Gevaar voor letsel door elektrische schok

Verbind het apparaat met een stekker met het elektrische net. Een Niet-loskoppelbare aansluiting op het

stroomnet is verboden. De stekker dient voor het los-koppelen van het net.

HD...M PU: De voor het gebruik van het apparaat vereiste stroomvoorziening moet ontworpen zijn voor continu gebruik.

HD...M PU: Stroomgeleidende onderdelen, kabels en apparaten in het werkbereik要去en beschermd zich tegen waterstralen.

1. Netstekker in het stopcontact steken.

Wateraansluiting

Aansluiting aan een waterleiding WAARSCHUWING

Gezondheidsrisico door terugstromen van verontreinigd water in het drinkwaternet.

Neem de voorschriften van uw waterbedrijf in ache. Overeenkomstig de voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gezruikt. Gebruik een systeemscheider van KARCHER of een andere systeemscheider conform EN 12729 Type BA. Water dat door een systeemscheider stroomt, geldt nicht更是 als drinkwater. Sluit de systeemscheider steeds aan op de watertoevoer, nooit direct op de wateraansluiting van het apparaat.

1. Watertoevoer controleren op toevoerdruk, aanvoertemperatuur en toevoerdebiet. Vereisten zich gedeelte "Technische gegevens".

2. Systeemscheider en wateraansluiting van het appar
   raat met een slang verbinden (minimale lengte 7,5 m, minimale diameter 1"). De toevoerslang is nicht bij de leveringsomvang inbegren.

3. Watertoevoer openen.

Water uit reservoir aanzuigen

1. Zuigslang (bestelnummer 4.440-207.0) en filter (bestelnummer 4.730-012.0) op de wateraansluiting schroeven.
2. Apparaat ontluchten.

Apparaat ontluchten

1. Sproeier van de straalbuis aftschroeven.
2. Apparaat laten lopen tot het water zonder bellen uitsroomt.

3. Bij ontluchtingsproblemen het apparaat 10 secon- den laden lopen, dan uitschakelen. Het proces meermaals herhalen.

4. Apparaat uitschakelen.

5. Sproeier weer opschroeven.

Enkel HD...M PU: Hogedruinstallatie

Bij de installmentie要去en de nationale voorschriften voor vast geinstalleerde hogedrukreinigungssystemen in ache worden genomen.

1. Het apparaat met een hagedrukslangeiding aan het vast geinstalleerde leidingnetworkaansluiten.
2. Het vast geinstalleerde leidingnetwork zo aanleggen dat zo weinig möglich veranderingen vanrichting vereist+zijn.
3. Het leidingnetwork ter compensatie van druk- en warmteuitzetting met gedempte losse en vaste klemmen aanleggen.
4. Minimale leidingdiameters: a Buisleidingen: Nominale wijdte DN 15 (1/2"). b Slangleidingen: Nominale wijdte DN 6.

Bediening

△GEVAAR

Gevaar voor letsel door hogedruk-waterstraal

Bevestig de trekker en de veiligheidshendel nooit in ge-activeerde positie.

Gebruik het hagedrukstipool nicht als de veiligheidshen-del beschadigd is.

Plaats voor alle werkzaamheden aan het apparaat de veiligheidsgrendel van het hogedrukstipool maar voren.

Hogedrukpistol openen/sluiten

1. Hopedrukpistol openen: Veiligheidshendel en trekker bedieren.
2. Hopedrukspistool sluiten: Veiligheidshendel en trekker loslaten.

Gebruik met hoge druk

Het apparaat kan staand of liggend worden gebruikt. Instructie
Het apparaat is uitgerust met een drukschakelaar. De motor start enkel als het hogedrukstipool geopend is.
1. Apparaat met slangtrommel: Rol de hogedrukslang volledig van de slangtrommel af.
2. Stel de apparaatschakelaar op "I" in.
3. Ontgrendel het hogedrukspistol; duw hiervoord de veiligheidsgrendel van het hogedrukspistol aan achteren.
4. Open het hagedrukapistool.
5. Bij apparaat met druk- en hoeveelheidsregeling: Stel de werkdruk in door verdraaien van de druk- en hoeveelheidsregeling.

Gebruik met reinigingsmiddel

Instructie

Voor gebruik met reinigingsmiddel is een schuimlans met reservoir (optie) vereist.

WAARSCHUWING

Gezondheidsrisico door verkeerde omgang met reinigingsmiddelen

Neem de veiligheidsinstructies op het reinigingsmiddel in acht.

LET OP

Niet-geschikte reinigingsmiddelen können schadeveroorzaken aan het apparaat en aan het te reinigen voorwerp.

Gebruik enkel door KÄRCHER goedgekeurde reini-gingsmiddelen.

Neem de aanbevolen dosering en de instructies bij het reinigingsmiddel in acht.

Gebruik Niet te veel reinigingsmiddelen om het milieu Niet overmatig te belasten.

KÄRCHER-reinigungsmiddelen garanderen een storingvrij gebruik. Vraag om advies of bestel once catalogus of de informatiebladen bij once reinigungsmiddelen.

Afbeelding C

1Schuimsproeier
② Reservoir
3 Set=kappen Toevoeging van reinigingsmidden: 3=hoog, 2=middel, 1=laag
4 Zuigslang
5 Straalbuis

1. Reservoir eraf schroeven.
2. Gewenste kap in de zuigslang steken.

3. Reinigingsmittel in het reservoir doen.

4. Reservoir aan de schuimsproeier schroeven.

5. Sproeier van de straalbuis aftschroeven.
6. Schuimsproeier op het hagedrukpistool aansluien en met de hand vastdraaien.
7. Hogedrukreiniger in bedrijf nemen.

Aanbevolen reinigingsmethode

1. Het reinigingsmiddel Spaarzaam op het droge oppervlak sproeien en lately inwerken (niet lately opdrogen).
2. Het losgeweekte vuil met de hogedrukstraal wegspoelen.

Schuimlans spoelen

De schuimlans要去 na gebruik worden gespoeld om afzettingen van reinigingsmiddel te voorkomen.

1. Reservoir eraf schroeven.
2. Resterend reinigingsmiddel weir in de leveringsverpakking gieten.
3. Reservoir met holder water vullen.
4. Reservoir aan de schuimsproeier schroeven.
5. Schuimsproeier ca. 1 minuit lang gebruiken om resten reinigingsmiddel uit te spoelen.
6. Reservoir leegmakers.

Gebruik onderbreken

1. Hopedrukpistool sluiten; het apparaat worden uitgeschakeld.
2. Beveilig het hogedrukspistool; duw hiervoord veiligheidsgrendel maar voren.

Instructie

Bij het uitschakelen van het apparaat wordt de waterdruk met ca. 70% verminderd. Daardoor daalt de werkingskracht van het hogedrukstipool en wordt de levensduur van het apparaat verhoogd.

Gebruik verderzetten

1. Ontgrendel het hagedrukpistol; duw hiervoord de veiligheidsgrendel maarchteren.
2. Hopedrukpistol openen; het apparaat wordt weer ingeschakeld.

Gebruik beeindigen

1. Watertoevoer sluiten.
2. Open het hagedrukstipool.
3. Apparaatschakelaar op "I" zetten en het apparaat 5 tot 10 seconden lang latent lopen.
4. Hopedrukpistol sluiten.
5. Apparaatschakelaar op "0/OFF" draaien.
6. Netstekker alleen met droge handen uit de contact-doos trekken.
7. Watertoevoer verwijderen.
8. Hogedrukpistol openen tot het apparaat drukloos is.
9. Beveilig het hogedrukspistool; duw hiervoord veiligheidsgrendel maar voren.

Enkel HD...M, HD...MX: Apparaat opbergen

1. Straalbuis met hagedrukpistool in de koker van de straalbuisplaatsen en in de straalbuishouder vast-klikken.
2. Netsnoer rond de kabelhouser wikkelen.
3. HD...M: Hogedrukslang opwikkelen, over de opbergplaats voor de slang hangen en met de rubberen band bevestigen. HD...MX: Hogedrukslang op de slangtrommel wikkelen en de greed van de kruk-hendel omklappen.
4. Ontgrendeling duwbeugel indrukken en duwbeugel inschuiven.

Vorstbescherming

LET OP

Vorst kan het apparaat onherstelbaar beschadigen als het water Niet volledig is afgetapt.

Bewaar het apparaat op een vorstvrijpe plaats.

1. Water aftappen.
2. In de handel verkrijgbaar vorstbeschermingsmiddel door het apparaat pompen.
3. Apparaat maximaal 1 minuut latent lopen, tot de pomp en de leidingen leeg zich.

Instructie

In de handel verkrijgbaar vorstbeschemingsmiddel voor motorvoertuigen op glycolbasis gebruiken. De instructies van de fabrikant van het vorstbeschemingsmiddel in acht nemen.

Vervoer

△VOORZICTIG

Gevaar voor letsel, gevaar voor beschadiging

Houd bij het transport rekening met het gewicht van het apparaat.

LET OP

Beschadigingsgevaar

Beschem de trekker van het hagedrukpistool gegen beschadiging.

1. Bij het transport in voertuigen het apparaat conform de richtlijnen gegen weglijk den omvallen beveiligigen.
2. Voor het transport over lange afstanden het apparaat aan de duwbeugel awhile zich aan trekken (niet bij HD... M PU).
3. Om de trap op te gaan het apparaat trede per trede waar boven trekken. De glijplaten beschermen de behuizing gegen beschadiging (niet bij HD...M PU).

Enkel HD...M, HD...MX: Transporthouser voor oppervlaktereiniger

1. Aansluitstuk van de oppervlaktereiniger op de transporthouder aan de hogedrukreiniger steken.
2. Wartelmoer er ongeveer 1 omwenteling op schroeken.

Opslag

△VOORZICTIG

Gevaar voor letsel, gevaar voor beschadiging.

Houd bij de opslag rekening met het gewicht van het apparaat.

1. Berg het apparaat enkel in binnenruimten op.

Onderhoud

GEVAAR

Gevaar voor letsel door onbedoeld starten van het apparaat en elektrische schok.

Schakel het apparaat voor alle werkzaamheden uit en trek het netsnoer uit.

Veiligheidsinspectie/onderhoudscontract

Met uw dealer=kunt u een regelmatte veiligheidsinspectie vastleggen of een onderhoudscontract aflui-ten. Vraag hierover advies.

Voor elk gebruik

1. de aansluitkabel op schade controleren; een beschadigde kabel onmiddelijk door de bevoegde klantenservice of een elektricien lately verrangen.

2. de hagedrukslang op beschadiging controleren; een beschadigde hagedrukslang onmiddelijk lately verwangen.

3. het apparaat op dichtheid controlleren. 3 druppels water per minuut zijn toegestaan. Bij grotere lekkage contact opnemen met de klantenservice.

Wekelijks

1. De zeef in de wateraansluiting reinigen.

De zeef in de wateraansluiting reinigen

1. Wartelmoer eraf schroeven.
2. Slangstopper met zeef eruit trekken.
3. Zeef aan de buitenkant reinigen en afspoelen

Opmerking: Zeskant van de slangstopper voor aansluiting in het apparaat uitlijnen.

1. Slangstopper met zeefplaatsen.
2. Wartelmoer vastdraaien.

Om de 500 bedrijfsuren, minstens eenmaal peraar

1. Onderhoud van het apparaat door de klantenservice latent uitvoeren.
2. Olie verversen.

Olie verversen

Instructie

Hoeveelheid en soort olie, zie gedeelte "Technische gegevens"

1. 4 schroeven eruit draaien.
2. Apparaatkap verwijderen.

Afbeelding D

1. Olieaftapplug waar onderen zwenken en boven een opvangbak honden.
2. Stop uit de olieaftapplug trekken.
3. Deksel verwijderen.
4. Schuimstof uit het oliereservoir nemen.
5. Wachten tot de olie volledig is wegastroomd.

Afbeelding E

1. Stop in de olieaftapplug steken.
2. Olieaftapplug omhoog zwenken en vastklikken.
3. Afgemeten hoeveelheid olie bijvullen.
4. Schuimstof in het oliereservoorplaatsen.
5. Deksel plaatsen en vastduwen.

Afbeelding F

Hulp bij storingen

△GEVAAR

Gevaar voor letsel door onbedoeld starten van het apparatus en elektrische schok.

Schakel het apparaat voor alle werkzaamheden uit en trek het netsnoer uit.

Laat elektrische onderdelen alleen door de geautorisere klantenservice controleren en repareren.

Neem bij storingen die nicht in dit hoofdstuk worden vermeld, in geval van twijfel en indien u daartoe een uitdrukkelijke aanwijzing krijgt, contact op met de bevoegde klantenservice.

Apparaat kan nicht gestart worden

Aansluitingskabel op schade controeren.
- Netspanning controlleren.
- Als het apparaat oververhit is: a Zet de apparaatschakelaar op "0".

b Laat het apparaat minstens 15 minutes lang afkoelen.

c Zet de apparaatschakelaar op "1".

• Neem bij elektrisch defect contact op met de klantenservice.

Het apparaat bereikt nicht de vereiste druk

• Controller de grotte van de sproeier; voor de verste grotte zich hoofdstuk "Technische geevens".

• Ontlucht het apparaat, zie hoofdstuk "Apparaat ontluchten".

• De zeef in de wateraansluiting reinigen.

• Controller de watertoevoerhoeveelheid; voor de vereiste groote zie hoofdstuk "Technische gegevens".
  Sproeier reinigen.
• Neem indien nodig contact op met de klantenservice.

Pomp ondicht

Tot 3 druppels wateruitlaat per minuut়n toegestaan.

• Laat bij grotere ondichtheid het apparaat door de klantenservice controeren.

Pomp klopt

• Controller de watertoevoerleiding op dichtheid.
• Ontlucht het apparaat, zie hoofdstuk "Apparaat ontluchten".
• Neem indien nodig contact op met de klantenservice.

Toevoeging van reinigingsmiddel te weinig

• Reservoir van de schuimsproeier navullen.
  Grotere kap op de zuigslang steken.

• Zuigslang en schuimsproeier controleren op afzettingen van reinigingsmiddel. Afzettingen verwijderen met lauwwarm water.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen eeneilige en storingsvrije werkung van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.nl.

Garantie

In elk land gelden de garantievoorwaarden die door once verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijk storingen aan uw apparaat verhelpen we binnen de garantieperiode Gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt make van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geauthoriseerde klantenservice. (adres zichchterzijde)

Technische gegevens

HD 6/15		M	HD 6/15MX	HD 6/15M PU	HD 7/17M	HD 7/17MX	HD 7/17M PU	HD 7/14-4 M
Elektrische aansluiting
Netspanning V 230 230 230 400 400 400 230
F a s e		~	1	1	1	3	3	3
Netfrequentie Hz 50 50 50 50 50 50 50 50
Aansluitvermögen	kW	3,1	3,1	3,1	4,2	4,2	4,2	3,4
Beschermingsgraad		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netbeveiliging (traag)	A 16 16	16 16 16	16 16
Verlengsnoer 30m	mm²	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Wateraansluiting
Toevoerdruk (max.)	MPa	1	1		1	1	1	1
Toevoertemperatuur (max.)	°C	60	60	60	60	60	60	60
Toevoerdebiet (min.)	l/min	12 12 12	12 12 12	12 12 12
Aanzuighoogte (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Gegevens capaciteit apparaat
Sproeiergrootte van de standard-sproeier	-- 033 033 033 038 038 038 043
Bedrijfsdruk	MPa	15 15 15	17 17 17	14
Bedrijfsoverdruk (max.)	MPa	22,5	22,5	22,5	25,5	25,5	25,5	21
Volume, water	l/min	9,3	9,3	9,3	11,5	11,6	11,6	11,5
Terugstootkracht van het hogedruk-pistool	N	21,3	21,3	21,3	21,3	21,3	21,3	21,3
Afmetingen en gewachten
Typisch bedrijfsgewicht	kg	30 33 25	32 35 27	39
Lenghte	mm	455 455	290 455	455 290 455
Breedte	mm	400 400	300 400	400 300 400
Hoogte, duwbeugel onderaan, (bo-venaan)	mm	700(970)	890(970)	565 700(970)		890(970)	565 700(970)
Hoeveelheid olie	l	0,25	0,25	0,25	0,20	0,20	0,20	0,35
Type olie	Type	15W40	15W40	15W40	15W40	15W40	15W40	0W40
Berekende waarden conform EN 60335-2-xx
Hand-arm-vibratiewaarde	m/s²	2,4	2,8	2,4	3,0	2,9	3,0	2,7
Onzekerheid K	m/s²	0,7	0,8	0,7	0,8	0,8	0,8	0,8
HD 6/15		M	HD 6/15MX	HD 6/15M PU	HD 7/17M	HD 7/17MX	HD 7/17M PU	HD 7/14-4 M
Geluidsdrukniveau dB(A) 74 74 76 79 78 79 68
Onzekerheid KpA	d	B	(	A	)	3	3	3
Geluidsvermogensniveau LWA+ onzekerheid KWA	d	B	(	A	)	9	0	9

HD 7/14-4	MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Elektrische aansluiting

Netspanning V 230 400 400 400 400 400
F a s e				~	1	3	3	3
Netfrequentie	Hz	50	50	50	50	50	50
Aansluitvermogen	kW	3,4	4,2	4,2	4,6	4,6	4,6
Beschermingsgraad		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Netbeveiliging (traag)	A	16	16	16	16	16	16
Verlengsnoer 30m	mm²	2,5	2,5	2,5	2,5	2,5	2,5
Wateraansluiting
Toevoerdruk (max.)	MPa	1	1	1	1	1	1
Toevoertemperatuur (max.)	°C	60	60	60	60	60	60
Toevoerdebiet (min.)	l/min	12	12	12	12	12	12
Aanzuighoogte (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5

Gegevens capacititeit apparaat
Sproeiergrootte van de standard-sproeier	-- 043 042 042 042 042 042
Bedrijfsdruk	MPa	14	16	16	18	18	18
Bedrijfsverdruk (max.)	MPa	21	24	24	27	27	27
Volume, water	l/min	11,5	11,6	11,6	12,5	12,5	12,5
Terugstootkracht van het hogedruk-pistool	N	21,3	21,3	21,3	21,3	21,3	21,3

Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	42	40	43	41	44	36
Lengte	mm	455	455	455	455	455
Breedte	mm	400	400	400	400	300
Hoogte, duwbeugel onderaan, (bo-venaan)	mm	890 (970)	700 (970)	890 (970)	700 (970)	890 (970)	565
Hoeveelheid olie	l	0,35	0,35	0,35	0,35	0,35	0,35
Type olie	Type	0W40	15W40	15W40	15W40	15W40	15W40

Berekende waarden conform EN 60335-2-xx
Hand-arm-vibratiewaarde	m/s2	2,7	2,4	2,5	2,3		2,3	2,3
Onzekerheid K	m/s2	0,8	0,7	0,7	0,7		0,7	0,7
Geluidsdrukniveau	dB(A)	69	70	72	75		73	76
Onzekerheid KpA	d	B	(	A	)	3		3
Geluidsvermögensniveau LWA + onzekerheid KWA	dB(A)	85	86	88	91		89	92

Technische wijzigingen voorbehonden.

EG-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis door het ontwerp en de constructie en door de door ons op de markt gebrachte uitvoering voldoet aan de relevante verligheids- en gezondheidsvereisten van de EG richtlijnen. Bij een Niet door ons goedekeurde wijziging van de machine verliest每次都 verklaring� geldigheid.

Product: Hopedrukreiniger

Type: 1.150-xxx

Relevant EG richtlijnen

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

HD x/xx

EN 61000-3-3: 2013

HD x/xx

EN 61000-3-11: 2000

Toeegpaste conformiteitswaarderingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

	gemeten gegarandeerd
HD 6/15 M 87 90
HD 6/15 MX 87 90
HD 6/15 M PU 90 92
HD 7/17 M 92 95
HD 7/17 MX 91 94
HD 7/17 M PU 92 95
HD 7/14-4 M 81 84
HD 7/14-4 MX 82 85
HD 7/16-4 M 83 86
HD 7/16-4 MX 86 88
HD 8/18-4 M 88 91
HD 8/18-4 MX 87 89
HD 8/18-4 M PU 90 92

De ondergeteken handelen in opdracht en met volmacht van de directie.

H.Jenner

S. Reiser

Gevolmachigde voor de documentatie: S. Reiser

Ellas daudzumu un veidu skatiet nodalā “Tehniskie dati”

1. Izskruvet 4 skruves.
2. Nonemietiericesparsingu.

Attels D

1. Ellas novades šluteni paliekt uz leju un turēt virs ellas savakšanas tvertnes.

2. Izvilkat aizbaczni noellas novades slutenes.

3. Nonemt vaku.
4. Izemiet no ellas tvertnes putuplustu.
5. Pagaidiet, lidz ella piñibā ir izteçējusi.

Attels E

1. lespraust aizbazni elles novades slutene.

2. Ellas novades sluteni paliekt uz augsu unnofiksitet.

3. Uzpildit nomeri toellas daudzumu.

4. levietojiet ellas tvertne putuplastu.
5. Uzlikt vaku un stingri piespiest.

Attels F
