GEBRUIKSAANWIJZING DIOCAMRE01 DIO

netadapter van 1,5 m

1×

montageplaatje

1x

schroeven

3x

kleine schroeven

2x

1×

verkorte handleidingresetpen

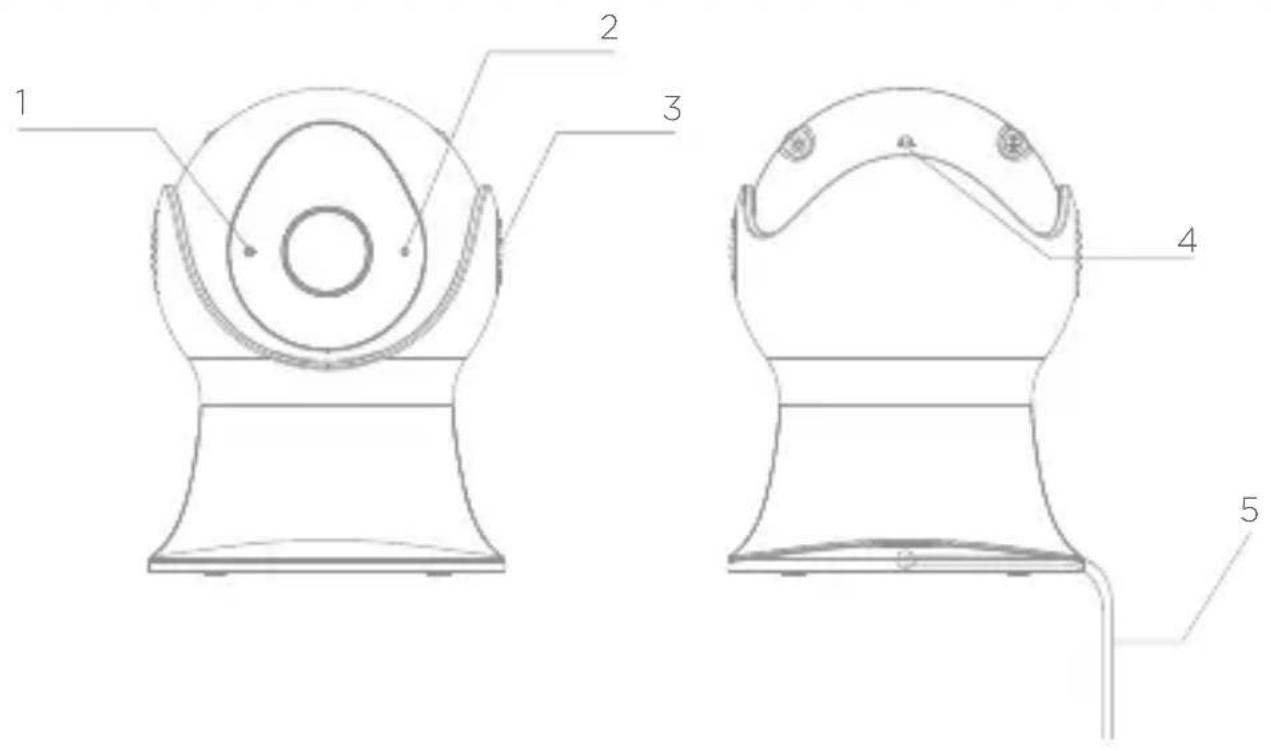

Beschrijving van het apparaat

1 2 3 4 5

1. Microfoon:
2. Led-indicator

opvangen van het geluid bij uw video's

• Rode brandende indicator: er is een probleem met de verbinding van de camera
• Rode knipperende indicator: wachten op wifi-verbinding of aan het verbinden (snel knipperend)
• Blauwe brandende indicator: de camera functioneert zoals het hoort

• Blauwe knipperende indicator: wachten op handmatige wifi-configuratie of aan het verbinden (snel knipperend)

• Luidspreker

• Resetknop
• Voedingskabel

DC 12 V / 1 A

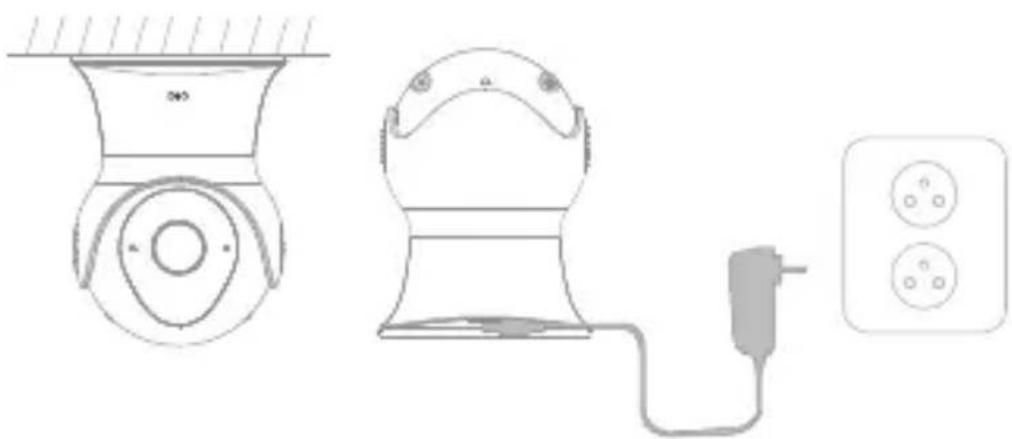

1. Aansluiten van de camera

1 Sluit de camera aan op de netvoeding en let erop dat de kabel goed aangesloten is; de rode indicator begint te knipperen. Enkele seconden later hoort u een pieptoon; deze geeft aan dat de camera klaar is om verbonden te worden met wifi via uw smartphone of tablet.

2 Download de gratis app DiO One en maak uw account aan. De DiO camera is ook compatibel met de My Chacon applicatie.

3 Volg de instructies in de app om verbinding te maken met wifi. Controleer of uw wifi-netwerk beschikbaar is. Voeg de camera toe in de app door te klikken op de '+', kies het apparaattype dat u wilt toevoegen en selecteer de methode (QR-code scannen of smartconfiguratie).

Opmerking:

• Deze camera ondersteunt enkel 2,4GHz-wifi-netwerken (werkt niet op 5 GHz).
• Controleer of de smartphone verbonden is met het juiste wifi-netwerk. Als u de SSID moet registreren, let er dan op dat u hetzelfde wifi-netwerk en het juiste wachtwoord opgeeft.
• Een camera kan slechts aan één account toegevoegd worden. Als de camera reeds toegevoegd is, dan kan deze niet meer toegevoegd worden aan een andere account.

1 Verwijder het beschermingslipje van de lens.

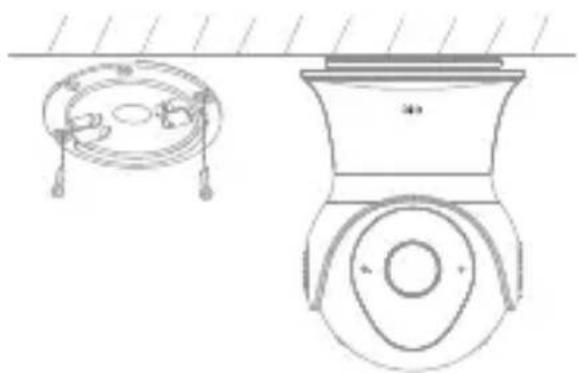

2 Als u de camera aan het plafond installeert:

- Bevestig het plastic montageplaatje aan het plafond met de bijgeleverde schroeven.

- Zet de camera vast op het montageplaatje.

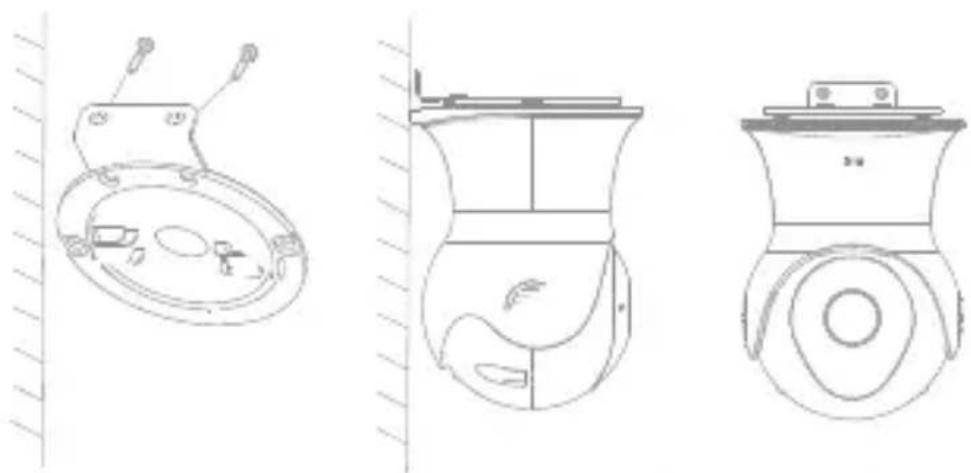

3 Als u de camera aan een verticale wand installeert:

• Bevestig het metalen montageplaatje aan het plastic montageplaatje met de twee bijgeleverde kleine schroeven.
• Bevestig het montageplaatje aan de muur met de twee bijgeleverde schroeven (zie afbeelding).
• Zet de camera vast op het montageplaatje.

Om waterdihctheid te garanderen, plaatst u uw camera met de lens naar beneden gericht.

1. Menu rekeninginstellingen
2. Om een nieuw apparaat toe te voegen
3. Openen van de configuratie van de geïnstalleerde apparaten
4. Toegang tot de camera gebruikersinterface

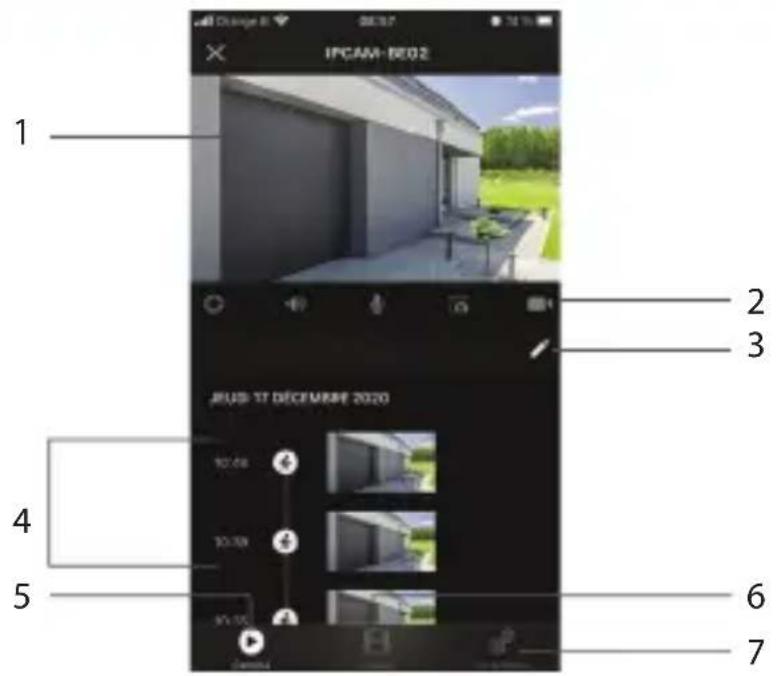

Camera-interface

IPCAM-0802 1 2 3 JULIS 17 DÉCEMIRÉE 2020 4 5 6 7

1. Live bekijken

Druk op de afbeelding om

• Ga naar volledig scherm
• SD- of HD-beeld

Camerarotatie: Schuif uw vinger omhoog, omlaag, naar links of naar rechts in de live-uitzending.

1. Snelle functies:

2. Activeren/deactiveren bewegingsdetectie

3. Luister naar
4. Praat.
5. Neem een foto van de live video (opgenomen op uw smartphone)

6. Neem de huidige video op (sla op uw smartphone op)

7. Wis uw bewegings- of geluidsdetecties

8. Opgenomen bewegings- of geluidsdetecties
9. Camera-interface
10. Opnamen bekijken

Dankzij de ingebouwde geheugenkaart kunt u tot 72 uur onafgebroken opnemen, zelfs als u de verbinding met het Wi-Fi-netwerk verliest.

Mogelijkheid om alleen op te nemen wanneer beweging of geluid wordt waargenomen, gedurende 1, 3 of 5 minuten, ga hiervoor naar het configuratiemenu.

1. Camera-instellingsmenu

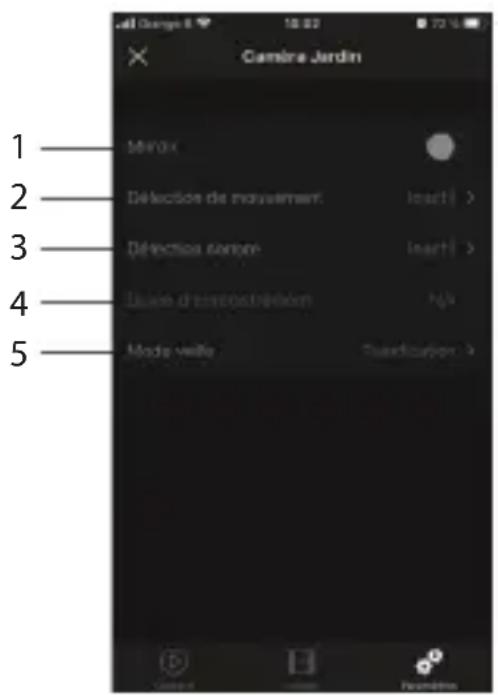

Cameracconfiguratiemenu

1. Draai het beeld van de video 180°, indien de camera ondersteboven is geïnstalleerd.
2. Inschakelen/uitschakelen/aanpassen van de gevoeligheid (laag, medium of hoog) van de bewegingsdetectie.
3. Inschakelen/uitschakelen/instellen van de gevoeligheid van de geluidsdetectie
4. Opname-opties

Om alleen video op te nemen wanneer beweging of geluid wordt gedetecteerd, gedurende 1, 3 of 5 minuten.

1. Inschakelen/Programmeren/Deactiveren Slaapstand

Activeer de stand-bystand om te voorkomen dat de camera filmt.

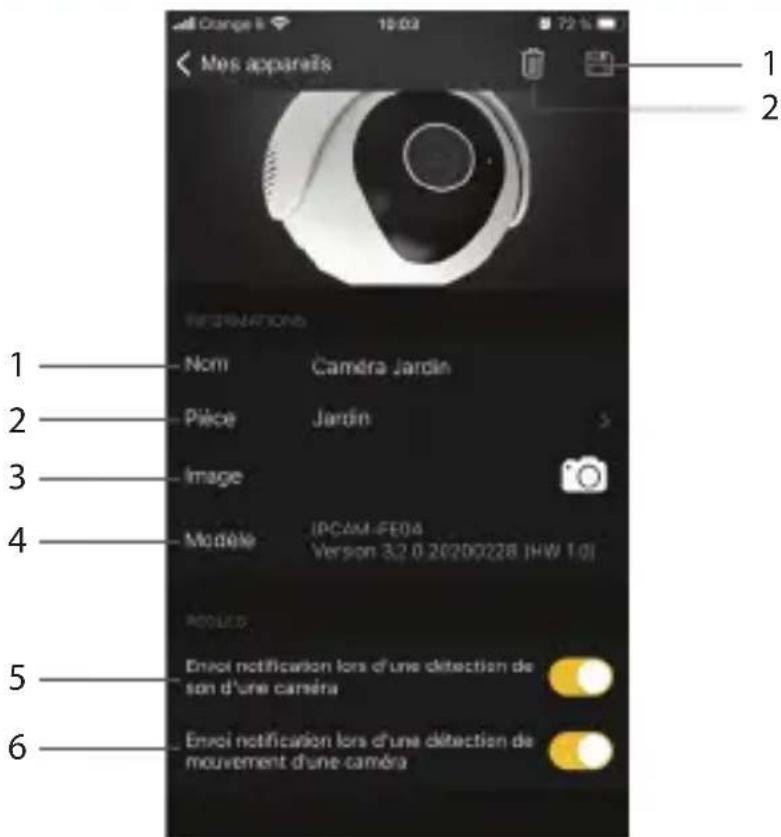

Informatie over het apparaat

Op de DiO One App startpagina, druk lang op het object dat u wilt bewerken, of druk op het kleine potloodje in de rechterbovenhoek van het scherm en vervolgens op het potloodje van het apparaat dat u wilt bewerken.

1. Naam apparaat
2. Plaats van het toestel
3. Camerabeeld - gebruik uw eigen beeld mogelijk
4. Softwareversie van de camera.

Als er een update beschikbaar is, verschijnt er een kleine rode stip naast de versie.

5/6. Inschakelen/uitschakelen van push meldingen in geval van detectie

Om pushmeldingen te ontvangen, moet u "DiO One"-meldingen inschakelen in de instellingen van uw smartphone.

1. Sla uw wijzigingen op
2. De-installeer de account camera

4. Resetten

Druk om de fabrieksinstellingen van de camera te herstellen gedurende 5 seconden op de resetknop van de camera.

Let op: Als u de camera volledig wilt resetten (voor een nieuwe eigenaar), verwijder dan eerst de camera uit uw account via de app en reset pas daarna.

• Video
- HD 1080p (1920X1080) / 25 fps
- Draaien: verticaal -10° – 65° / horizontaal 0 – 355°
- 1/2,9" CMOS-sensor
- Instelbare bewegingsdetectie (laag, normaal, hoog of uit)
- Nachtzicht tot 10 m met infraroodfilter
- Digitale zoom x4
- Audio: Ingebouwde luidspreker en microfoon
- Wifi-compatibiliteit: 802.11b/g/n - WPA/WPA2-Personal
• Frequentie: Wifi 2,4 GHz
• Max. vermogen: 11,5 mW e.i.r.p.

• Voedingsadapter :
• Model : DCT12W120100EU-A0
• Ingangsspanning : 100-240V\~
• Ingangsfrequentie : 50/60Hz
• Uitgangsspanning : 12.0Vdc
• Uitgangsstroom : 1.0A
• Uitgangsvermogen : 12.0W
• Gemiddeld actief rendement : 83.69%
• Rendement bij lage belasting (10%): 78,25%

• Verbruik bij nullast : 0.068W

• Gebruik buitenshuis: IP54

• Bedrijfstemperatuur: -20 °C – 50 °C

- Afmetingen / gewicht: ∅75 x 105 mm / 235 g

6. Uitbreiden van uw installatie

U kunt uw installatie uitbreiden met DiO-oplossingen voor het aansturen van uw verwarming, uw verlichting, uw rolluiken en uw tuin of voor videobewaking om te bekijken wat er in uw woning gebeurt.

De DiO connected home-oplossingen zijn gebruiksvriendelijk, van hoogwaardige kwaliteit, uitbreidbaar en betaalbaar. U vindt ze op www.chacon.com

Overeenkomstig de Europese AEEA-richtlijn (2002/96/EG) en de Europese richtlijn inzake accu's (2006/66/EG) moeten alle elektrische en elektronische apparaten en accu's gescheiden ingezameld worden door een lokale instantie die gespecialiseerd is in het inzamelen van afval. Gooi deze producten niet bij het normale huishoudelijke afval. Raadpleeg de geldende regelgevingen.

Het symbool van de doorgekruiste afvalcontainer geeft aan dat het in alle landen van de EU verboden is dit product weg te gooien bij het huishoudelijke afval. Om het milieu en de volksgezondheid niet in gevaar te brengen door ongecontroleerd afdanken van producten, moet dit product op verantwoordelijke wijze gerecycled worden om het duurzame gebruik van materialen te bevorderen. Voor het inleveren van uw afgedankte apparaat kunt u gebruik maken van de inlever- of inzamelinstanties of kunt u contact opnemen met uw oorspronkelijke verkoper. Deze zal instaan voor de recycling overeenkomstig de reglementaire voorschriften.

Conformiteitsverklaring

Ondergetekende, Chacon, verklaart dat de WiFi pparatuur met de referentienummers DiOCAM-FI01, DiOCAM-RI01 en DiOCAM-RE01 voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-verklaring is beschikbaar op het volgende internetadres: www.chacon.be-support-téléchargements

Afhankelijk van uw woonplaats (land, gemeente) kunnen specifieke regelgevingen bestaan met betrekking tot de installatie en het gebruik van bewakingscamera's. U dient zelf navraag te doen naar de lokale regelgevingen en deze overeenkomstig na te leven.

• De wisselstroomadapter mag alleen in huis en in een droge ruimte worden aangesloten.
• Niet installeren in de buurt van warmtebronnen.
• Houd de wisselstroomadapter toegankelijk zodat deze indien nodig gemakkelijk kan worden losgekoppeld.
• Als u het product moet schoonmaken, gebruik dan een zachte doek.

Tip:

• Elk materiaal tussen het product en uw Wi-Fi-router verkleint de werkingsafstand (voornamelijk: muur van gewapend beton, betonnen muur, metalen oppervlakken). Houd hier rekening mee bij het bepalen van de positie van uw camera.
• Geef de voorkeur aan een installatie in de beschutting van de camera en op een hoogte van meer dan 2,5 m om de toegankelijkheid te beperken.
