DiOBELLB11 - Deurbellen DIO - Gratis gebruiksaanwijzing en handleiding

Producttype	Verbonden deurbel
Merk	DIO
Model	DiOBELLB11
Buitenunit - Voeding	3 AA/LR6-batterijen (DC 4,5 V)
Binnenunit - Voeding	AC 100-240 V, 50/60 Hz (netstekker)
Buitenunit - Afmetingen (L x H x D)	50,7 x 126,1 x 19,5 mm
Gewicht (buitenunit, zonder batterijen)	Ongeveer 90 g
Waterdichtheidsklasse (buitenunit)	IP44
Draadloze frequenties	2,4 GHz (Wi-Fi) en 433,92 MHz
Draadloos bereik	80 m in open veld
Cameraresolutie	0,3 MP
Cameralenshoek	60°
Aantal melodieën	38
Volume niveaus (deurbel)	Laag (60-70 dB), Gemiddeld (70-80 dB), Hoog (80-90 dB)
Sluitverbruik (deurbel)	0,5 Wh
Werkingsverbruik (deurbel)	1,5 Wh
Bedrijfstemperatuur	-10°C tot 50°C
Maximale luchtvochtigheid	< 90% bij 40°C
Belangrijkste functies	Smartphone melding, koppeling via DiO One app, 38 melodieën, volume-instelling, camera met nachtzicht, bewegingsdetectie
Onderhoud en reiniging	Afvegen met een zachte, droge doek; geen schurende producten gebruiken
Veiligheid	Nieuwe en oude batterijen niet mengen; batterijen buiten bereik van kinderen houden; niet zelf openen of repareren; gebruik volgens AVG-regelgeving
Onderdelen en repareerbaarheid	Standaard AA-batterijen; deurbel niet door gebruiker te repareren
Algemene informatie	Garantie volgens de voorwaarden van de verkoper; EU-conformiteitsverklaring beschikbaar op chacon.com

Veelgestelde vragen - DiOBELLB11 DIO

Hoe installeer ik de batterijen van de buitenbel?

Verwijder het isolatielipje indien aanwezig. Schroef het achterste compartiment los met een kruiskopschroevendraaier, plaats 3 AA/LR6-batterijen met de juiste polariteit (+ / -), sluit en schroef weer dicht.

Hoe koppel ik de deurbel aan de binnendeurbel?

Sluit de binnendeurbel aan op het stopcontact. Druk 3 seconden op de zijknop van de binnendeurbel tot u een 'Ding-Dong' hoort. Druk vervolgens op de knop van de buitenbel. De binnendeurbel laat een beltoon horen om de koppeling te bevestigen.

Waarom gaat het lampje van de deurbel niet branden als ik erop druk?

Controleer of de batterijen zijn geïnstalleerd en niet leeg zijn. Vervang de drie batterijen indien nodig door nieuwe. Meng geen nieuwe en oude batterijen.

Hoe reset ik de binnendeurbel?

Houd de ronde knop (Ⓞ) van de binnendeurbel ongeveer 5 seconden ingedrukt. Er klinkt een toon om aan te geven dat de code is gewist.

Hoe reset ik de buitenbel?

Open het achterpaneel van de bel met een schroevendraaier. Houd de voorste drukknop 15 seconden ingedrukt.

Wat betekent het knipperen van de LED op de deurbel?

Langzaam knipperen betekent wachten op koppeling. Snel knipperen betekent dat de bel koppelingsinformatie ontvangt en verbinding maakt met de router. LED uit = slaapmodus. Variërende intensiteit = firmware-update.

Hoe voeg ik de deurbel toe aan de DiO One-app?

Verbind uw smartphone met het Wi-Fi-netwerk. Download de DiO One-app, registreer uzelf. Ga in de app naar 'Apparaat toevoegen' > 'Toegangscontrole' en selecteer 'Deurbel DIOBELL-B11'. Volg de instructies op het scherm.

Op welke hoogte moet ik de buitenbel installeren?

Installeer de bel op een hoogte tussen 1,15 m en 1,40 m van de grond voor de beste foto's.

De binnendeurbel gaat niet over na het indrukken van de deurbel, wat te doen?

Controleer de koppeling: herhaal de koppelingsprocedure. Zorg dat de batterijen van de bel in goede staat zijn en dat de binnendeurbel goed is aangesloten. Start de bel opnieuw door de batterijen te verwijderen en opnieuw te plaatsen.

Is de deurbel waterbestendig?

Ja, de buitenunit heeft een IP44-classificatie, die deze beschermt tegen waterspatten. De binnenunit (deurbel) is niet waterbestendig en mag niet worden blootgesteld aan regen of onderdompeling.

GEBRUIKSAANWIJZING DiOBELLB11 DIO

0. Inhoud van de verpakking

1×2×1×

1×

1×

1x

1x

1. Inleiding

Dank u voor het gebruik van dit product.

• Lees alle instructies zorgvuldig door voordat u het product gebruikt.
• Probeer het product niet zelf te demonteren of te repareren, anders valt het product buiten de garantie.
• Deze deurbel stuurt u een melding wanneer de knop wordt ingedrukt. Het belsignaal gaat ook af om u te laten weten dat er iemand voor de deur staat. Dit is de meest betaalbare deurbel in smart home beveiliging.

2. Presentatie van het produkt

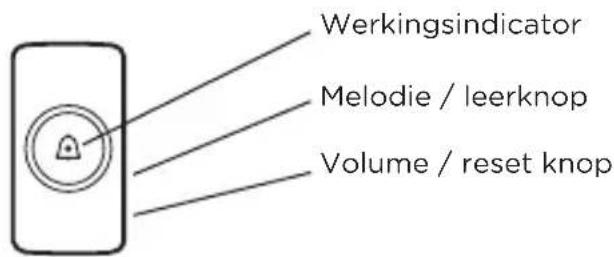

Werkingsindicator Melodie / leerknop Volume / reset knop

Deurbell

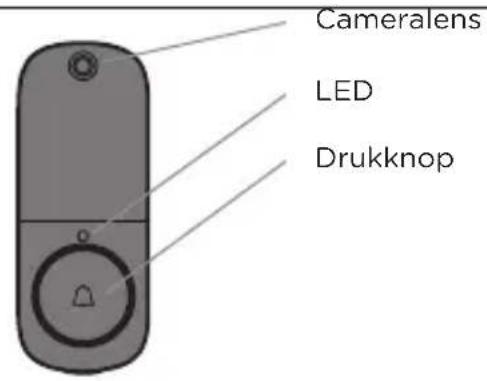

Cameralens LED Drukknop

DiOBELL-B11

2.1 Installatie van de batterij van de buitenunit

1. Verwijder het isolatielipje voor gebruik.
2. Verwijder de schroef met een kruiskopschroevendraaier om toegang te krijgen tot het batterijcompartiment.
3. Plaats de batterijen en let daarbij op de juiste polariteit (+/-)
4. 1. Sluit het compartiment met de schroef.

2.2 Binnenunit

Steek de stekker van de bel in een geschikt stopcontact met een spanning van 110-240V

3 Gebruik van het product

Nadat u de stekker van de binnenunit in het stopcontact hebt gestoken, zijn er nog maar een paar stappen nodig om uw nieuwe gong operationeel te maken.

1. Druk op de Ⓞ knop aan de zijkant van de chime en houd deze ongeveer 3 seconden ingedrukt, de chime zal een «Ding-Dong» geluid laten horen om aan te geven dat hij in de koppelingsmodus is gekomen.
2. Druk nu op de knop op de deurbel camera, de bel zal klinken om aan te geven dat het koppelen is gelukt.
3. Kies het volume en de muziek van uw keuze en druk nogmaals op de drukknop om uw keuze op te slaan.

Opmerking: U kunt maximaal 10 bellen per bel koppelen.

4. Configureren van de deurbel

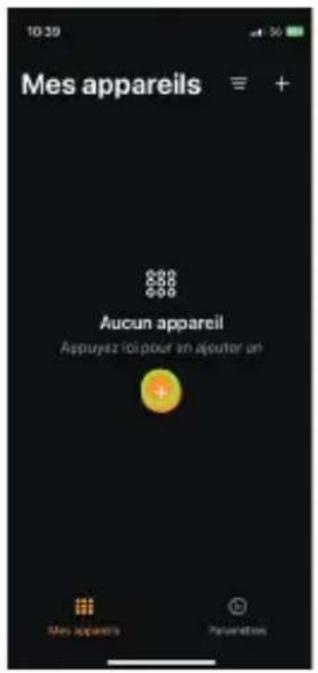

A. Toevoegen van de deurbel in de app

Stap 1 Verbind uw smartphone met het wifi-netwerk.

Stap 2 Download de DiO One-app in de Apple Store of Android Play Store afhankelijk van uw apparaat.

Stap 3 Open de DiO One-app en meld u aan voor het eerste gebruik.

Stap 4 Volg de onderstaande stappen om uw deurbel toe te voegen.

5. Wandmontage van de buitenunit

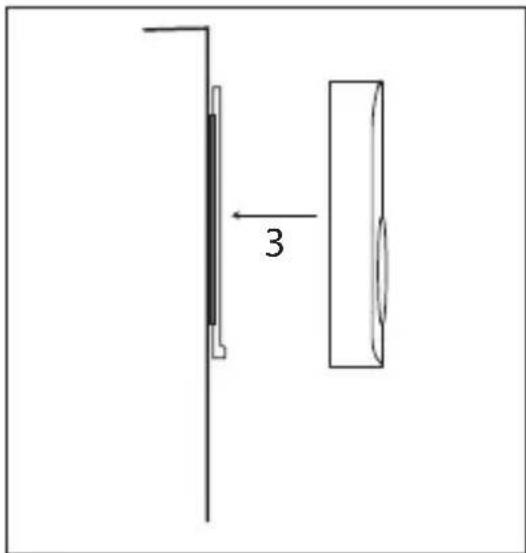

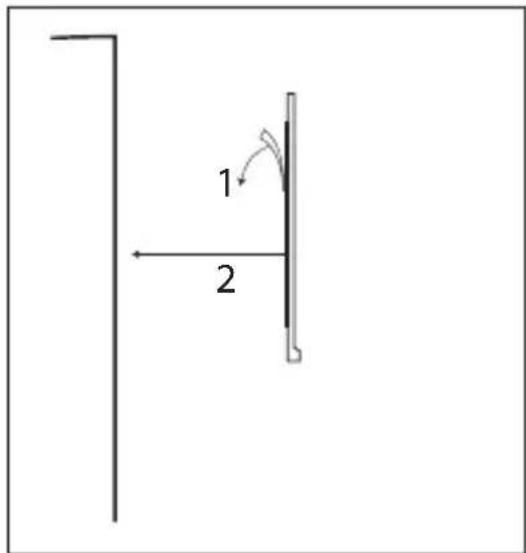

1. Methode 1: Druk gedurende 30s hard om de lijm te fixeren

1 2

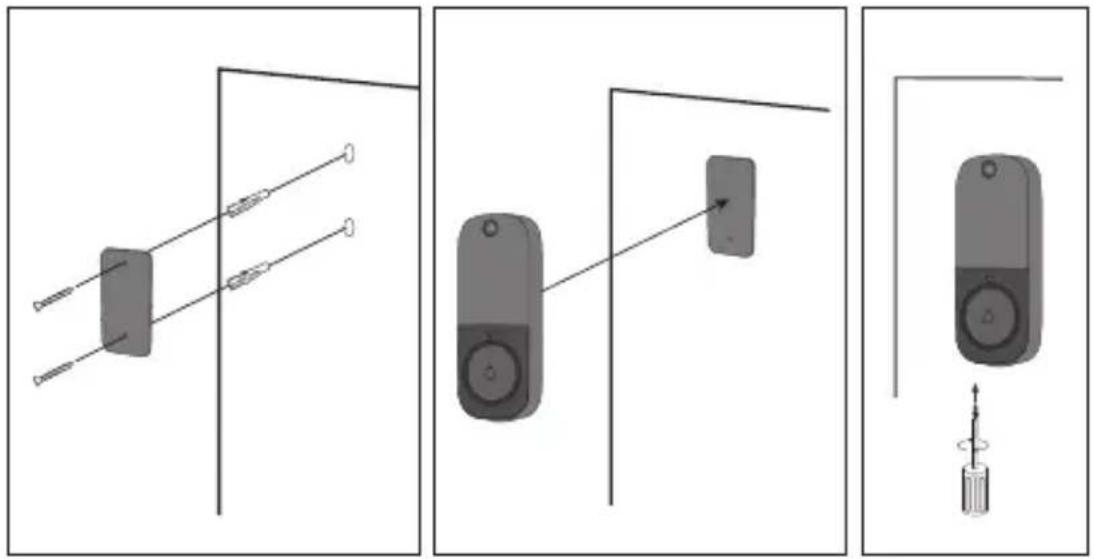

1. Methode 2: Bevestig de achterplaat van de deurbel aan uw muur met de schroeven, voeg dan het andere deel toe aan de plaat, die u sluit met de schroef aan de onderkant van de deurbel.

Opmerking: Installeer de buiten deurbel op een hoogte van 1.15m - 1.4m om de beste beelden te krijgen.

6.1 Resetten van het klokkenspel

Houd de 📄 knop ongeveer 5 seconden ingedrukt, een toon zal klinken om aan te geven dat het wissen van de code geslaagd is.

6.2. Resetten van de deurbel.

Het toestel moet worden geopend om te worden gereset, gebruik een schroevendraaier om het achterpaneel van de deurbel te openen en houd de drukknop (voorzijde) 15 seconden ingedrukt.

7. Verklaring van de LED intensiteit op de deurbel

Langzaam knipperend Wachten op pairing (zie punt 4.).

Snel knipperend De deurbel ontvangt de koppelingsinformatie en begint verbinding te maken met de router

LED uit Stand-by modus.

Dimmen van de LED Firmware update.

8. Problemen oplossen

1. U drukt op de drukknop, maar het indicatielampje reageert niet... Wat moet ik doen?

a) Controleer of de batterijen zijn geplaatst.
b) Controleer of de batterijen volledig versleten zijn. Als dat het geval is, vervang ze dan zo snel mogelijk.

OPMERKING: Gebruik geen nieuwe en gebruikte batterijen door elkaar. Vervang alle batterijen in één keer.

1. Ik kan mijn toestel niet aan mijn DiO applicatie koppelen... Wat moet ik doen?

a. Controleer of uw WiFi-netwerk goed werkt.

b.Start de deurbel opnieuw op door de batterijen opnieuw te plaatsen of reset het toestel (zie punt 6.)

1. FAQ : https://chacon.com/faq

9. Veiligheidsadvies

• Gebruik geen nieuwe en gebruikte batterijen door elkaar.
• Gebruik alleen het type batterijen dat in de handleiding staat aangegeven.
• Laat geen gebruikte batterijen in het apparaat rondslingeren, aangezien dit het apparaat kan beschadigen.

- De binnenunit is niet waterdicht. Stel het niet bloot aan regen en dompel het niet onder in water.

- Probeer het product niet zelf te demonteren of te repareren.

- Bewaar deze instructies zorgvuldig.

- Onjuist gebruik van de batterij kan schade toebrengen aan voorwerpen in de buurt en kan brand of ernstig letsel veroorzaken.

- Houd batterijen uit de buurt van kinderen.

- Recycle gebruikte batterijen in overeenstemming met de milieubeschermingspraktijken

10. Technische specificaties

Buitenbel
Batterij DC 4.5V AA/LR6*3
Stand-by stroom μA
Draadloze frequentie 2.4GHz+433MHz
Draadloze afstand 80m (vrij veld)
Kijkhoek van de camera 60
Camera pixels 0.3 MP
Lengte fotopunten 2S
Aantal fotopunten 10 PCS
Waterdicht IP44
Werkende temperatuur -10°C~50°C
Relatieve vochtigheid <90% bij 40°C
Afmetingen (W*H*D) 50,7*126,1*19,5 mm
Binnenklokje
Stroomvoorziening AC 100V~240V 50Hz~60Hz
Stand-by stroomverbruik 0.5Wh
Stroomverbruik in bedrijf 1.5Wh
Volume (30 cm)	Laag:60-70dB / Gemid-deld:70-80dB / Hoog:80-90dB
Melodie 38
Demodulatie OOK
Draadloze frequentie 433.92MHz±250KHz
Draadloze afstand 80m (vrij veld)
Werkende temperatuur -10~50°C

11. Support

www.chacon.com/support

Enkel voor gebruik binnenshuis

Dit product moet zijn verwerkt volgens de Richtlijn nr. 2002/96/EG met het doel van de recycling ervan of moet zijn gedemonteerd op die wijze, dat zijn invloed op de omgeving de kleinst mogelijk was. Meer details wordt aan u door locale of regionale overheid verstrekt.

Hierbij verklaar ik, Chacon, dat het type radioapparatuur 'DiOBELL-B11' conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://chacon.com/conformity
