GEBRUIKSAANWIJZING Full House Down Air Klarstein

Afzuigkap & inductiekookplaat

10033061

COOKINGCO KINGCOOKIN KINGCOOKIN COOKINGCO KINGCOOKIN KINGCOOKIN KINGCOOKIN

KLARSTEIN

www.klarstein.com

gefeliciteerd met de aanschaf van dit apparaat. Lees de hierna volgende handleiding aandachtig door en volg de instructies op om schade te voorkomen. Voor schade veroorzaakt door het niet in acht nemen van de instructies of door onjuist gebruik nemen wij geen verantwoordelijkheid. Scan de QR code voor toegang tot de meest actuele gebruikershandleiding en voor meer informatie rondom het artikel.

Veiligheidsinstructies (kookplaat) 196

Tips voor gebruik en onderhoud 197

Veiligheidsinstructies (afzuigkap) 200

Overzicht apparaat 202

Controlepaneel 203

Installatie 204

Ingebruikname en bediening 211

Timerinstellingen 219

Kooktips 223

Reiniging en onderhoud 225

Problemen en oplossingen 227

Productinformatieblad 230

Informatie over milieubescherming 232

Instructies voor afvoer 232

Fabrikant & importeur (UK) 232

TECHNISCHE GEGEVENS

Artikelnummer 10033061
Stroomvoorziening 220-240 V ~ 50/60 Hz
Totaal vermogen 6600-7200 W
Tip: Een actief koolfilter voor deze afzuigkap vindt u onder artikelnummer 10030727. Bezoek hiervoor onze website: www.klarstein.nl

VEILIGHEIDSINSTRUCTIES(KOOKPLAAT)

Gevaar voor elektrische schokken

• Neem de stekker van het apparaat uit het stopcontact voordat u onderhoud of reparaties aan het apparaat gaat/ laat uitvoeren.
• Aansluiting op een geaard stopcontact is vereist en verplicht.
• Wijzigingen in de stroomvoorziening mogen uitsluitend door een hiervoor gekwalifi ceerde elektricien worden uitgevoerd.
• Het niet opvolgen van dit advies kan elektrische schokken en zelfs de dood tot gevolg hebben.

LET OP!

Letselgevaarl De randen van de kookplaat zijn scherp. Wees voorzichtig om verwonding te vermijden.

Algemene veiligheidsinstructies

• Lees deze gebruikershandleiding aandachtig door voordat u het apparaat installeert en/of in gebruik neemt.
• Plaats nooit brandbare materialen of producten op de kookplaat.
• Geef deze informatie door aan diegene die het apparaat installeert, aangezien dit de installatiekosten kan verminderen.
• Dit apparaat moet conform deze handleiding worden geïnstalleerd om schade aan eigendommen en persoonlijk letsel te voorkomen.
• Dit apparaat moet door een hiervoor gekwalifi ceerd persoon worden geïnstalleerd en geaard.
• Dit apparaat moet worden aangesloten op een stroomcircuit met stroomonderbreker die volledig is geïsoleerd van de stroomvoorziening.
• Door een incorrecte installatie van het apparaat kunnen alle garantie- en waarborgclaims komen te vervallen.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Dit apparaat is geen speelgoed. Reiniging en onderhoud van de kookplaat mag nooit door kinderen alleen worden uitgevoerd.

• Wanneer de stroomkabel beschadigd is moet deze door de fabrikant, de klantenservice of een gelijkwaardig gekwalifi ceerd persoon worden vervangen om schade aan eigendommen en/of persoonlijk letsel te voorkomen.

• Schakel het apparaat onmiddellijk uit wanneer het oppervlak (glaskeramisch oppervlak kookplaat of gelijkwaardig materiaal dat onder spanning staande delen beschermt) barsten vertoont om het risico op elektrische schokken te reduceren.

• Plaats geen metalen objecten, zoals messen, lepels, vorken of deksels, op de kookplaat aangezien die heel heet kunnen worden.
• Gebruik voor het reinigen geen stoomreiniger.
• Het apparaat mag niet in verbinding met een externe timer of een afzonderlijk systeem met afstandsbediening worden gebruikt.
• Het kookproces moet onder toezicht staan. Een kortstondig kookproces moet permanent onder toezicht staan.
• Laat het apparaat bij gebruik nooit zonder toezicht daar vooral koken met olie of vet gevaarlijk kan zijn en brand tot gevolg kan hebben. Probeer nooit een vetbrand met water te doven! Schakel het apparaat uit en dek de vlam af met een blusdeken of een pannendeksel.

LET OP!

Brandgevaar! Plaats geen andere objecten dan potten en pannen op de inductiekookplaat.

TIPS VOOR GEBRUIK EN ONDERHOUD

Gevaar voor elektrische schokken

• Kook in geen geval op een kapot of gebarsten oppervlak. Wanneer de oppervlaktes breken of barsten vertonen schakelt u het apparaat direct uit, haalt u de stekker uit het stopcontact en neemt u contact op met een gekwalifi ceerde elektricien.
• Schakel de inductiekookplaat uit en neem de stekker uit het stopcontact voordat u overgaat tot reiniging en onderhoud.
• Het niet opvolgen van dit advies kan elektrische schokken en zelfs de dood tot gevolg hebben.

Gezondheidsrisico's

• Dit apparaat voldoet aan de elektromagnetische veiligheidsnormen.
• Personen met pacemakers of andere elektrische implantaten (zoals bijvoorbeeld insulinepompen) moeten voor de ingebruikname contact opnemen met een arts of de fabrikant van de implantaten om er zeker van te zijn dat hun implantaat niet beïnvloed word door het elektromagnetische veld van de kookplaat.
• Het niet opvolgen van dit advies kan de dood tot gevolg hebben.

LET OP!

Verbrandingsgevaar! Tijdens het gebruik worden de voor de gebruiker toegankelijke onderdelen zo heet dat ze brandwonden kunnen veroorzaken. Let erop dat uw lichaam, kleding en andere materialen, zoals keukenhulpjes, de kookplaat pas aanraken wanneer deze volledig is afgekoeld.

• Houdt kinderen op afstand van de inductiekookplaat.
• Handvaten van pannen kunnen tijdens het gebruik zo heet worden dat u deze beter niet kunt aanraken. Zorg ervoor dat de handvaten van pannen zich niet direct boven een ingeschakeld kookveld bevinden. Let erop dat de handvaten van pannen zich buiten het bereik van kinderen bevinden.
• Het niet opvolgen van dit advies kan schroei- en brandwonden veroorzaken.

LET OP!

Risico op verwonding! Het vlijmscherpe lemmert van de kookplaatschraper komt bloot te liggen zodra u de beveiliging weghaalt. Wees uiterst voorzichtig bij het gebruik. Berg de schraper altijd met de beveiliging op zijn plaats, buiten het bereik van kinderen, op. Het niet opvolgen van het advies kan letsel en brandwonden veroorzaken.

Algemene veiligheidsinstructies

• Laat het toestel tijdens gebruik niet zonder toezicht. Overkoken kan tot rookontwikkeling leiden en vetspetters kunnen vlam vatten.
• Plaats geen objecten op het apparaat.
• Laat nooit objecten of overig keukenbestek op het apparaat liggen.
• Laat geen magnetiserende voorwerpen (bijv. kredietkaart, SD kaart) of elektronische apparaten (bijv. computer, mp3 speler) in de nabijheid van het apparaat liggen, daar deze door het elektromagnetische veld kunnen worden beïnvloed.
• Gebruik het apparaat nooit om uzelf of een ruimte op te warmen.
• Schakel de individuele kookvelden en de kookplaat na gebruik uit zoals beschreven in deze handleiding (bijv. door gebruik van de touch bediening). Vertrouw voor het uitschakelen niet op de panherkenning wanneer u de pan weghaalt.
  • Sta niet toe dat kinderen met het apparaat spelen, erop zitten, staan of klimmen.

• Bewaar, in het belang van uw kinderen, niets in de kastjes boven het apparaat. Kinderen die stiekem op het apparaat klimmen kunnen ernstig worden verwond.

• Kinderen of personen met beperkte geestelijke vermogens dienen door een voor hen verantwoordelijk persoon te worden geïnformeerd over het gebruik van het apparaat om er zeker van te zijn dat ze het kunnen gebruiken zonder zichzelf en/of anderen in gevaar te brengen.

• Repareer of vervang geen onderdelen van het apparaat tenzij dit expliciet in de handleiding wordt aanbevolen. Alle andere reparatie- en onderhoudswerkzaamheden moeten door een gekwalificeerde elektricien worden uitgevoerd.
• Laat geen zware voorwerpen op de kookplaat vallen en bewaar ze daar ook niet.
• Ga niet op de kookplaat staan of zitten.
• Gebruik geen pannen met scherpe randen en trek deze ook niet over het oppervlak van de inductiekookplaat daar deze hierdoor kan beschadigen.
• Gebruik voor het reinigen van het oppervlakte geen metalen borstels of andere agressieve reinigingsmiddelen die de kookplaat kunnen beschadigen.
• Dit apparaat is uitsluitend bestemd voor gebruik in conventionele huishoudens en gelijkwaardige omgevingen, zoals de personeelskeuken in een winkel of op kantoor en andere werkomgevingen, in boerderijen en door gasten in hotels, motels en bed & breakfasts.
• Raak de kookvelden tijdens gebruik in geen geval met de blote hand aan.
• Kinderen onder de 8 jaar kunnen het beste uit de buurt van het apparaat blijven.

VEILIGHEIDSINSTRUCTIES (AFZUIGKAP)

• Lees de handleiding voor de ingebruikname zorgvuldig door en bewaar het als naslagwerk.
• Installatiewerkzaamheden mogen alleen door een elektricien of een ander gekwalificeerd persoon worden uitgevoerd. Controleer voor de ingebruikname of de op de afzuigkap vermelde spanning (V) en frequentie (Hz) overeenkomen met de spanning (V) en frequentie (Hz) van de stroomvoorziening in uw huishouden.
• Voor schade veroorzaakt door foutief gebruik of onjuiste installatie nemen wij geen verantwoordelijkheid.
• Kinderen onder de 8 jaar mogen de afzuigkap niet bedienen.
• Het apparaat is niet bestemd voor commercieel gebruik, maar voor gebruik in een conventioneel huishouden en gelijkwaardige omgevingen.
• Reinig het apparaat en het filter regelmatig, zodat het altijd efficiënt functioneert.
• Neem voor het reinigen altijd de stekker uit het stopcontact.
• Reinig het apparaat zoals in de gebruikershandleiding aangegeven.
• Gebruik geen open vuur onder de afzuigkap.
• Wanneer het apparaat niet naar behoren functioneert neemt u contact op met de fabrikant of een vakbedrijf.
• Kinderen vanaf 8 jaar en personen met een beperkte lichamelijke, sensorische en/of geestelijke gezondheid mogen het apparaat alleen gebruiken wanneer ze van tevoren door een voor hen verantwoordelijke persoon uitvoerig met de functies en veiligheidsinstructies van het apparaat vertrouwd zijn gemaakt en de hieraan verbonden risico's begrijpen.
• Wanneer de stroomkabel of stekker beschadigd is moet die door de fabrikant, een geautoriseerd bedrijf of een gelijkwaardig gekwalificeerd persoon worden vervangen.
• Wanneer de afzuigkap gebruikt wordt bij een fornuis dat gas, of een andere brandstof, gebruikt moet de ruimte voldoende kunnen worden geventileerd.
• Flambeer niet onder de afzuigkap.
• Let op! Het oppervlakte van het apparaat kan tijdens het gebruik heet worden.

Belangrijke informatie m.b.t. de installatie

• De lucht mag niet afgevoerd worden in een afvoer die al wordt gebruikt voor het afzuigen van rook voortkomend uit gas of andere brandstoffen (geldt niet voor de lucht die in de ruimte wordt teruggevoerd).
• Neem alle regionale voorschriften in acht die betrekking hebben op het inbouwen van ventilatiesystemen.

Belangrijke informatie m.b.t. het afvoersysteem

LET OP!

Vergiftigingsgevaar door teruggezogen uitlaatgassen! Gebruik het apparaat niet in de afvoermodus wanneer het tegelijk met een haard wordt gebruikt die afhankelijk is van de omringende lucht en er onvoldoende luchtcirculatie is.

Kamerluchtafhankelijke haarden, zoals gas-, olie-, hout- of kolenkachels, boilers en geisers gebruiken de in een ruimte aanwezige lucht en voeren die via een afvoerpijp of -slang naar buiten af. Bij een afvoersysteem wordt lucht aan de keuken en de nabijgelegen ruimtes onttrokken. Zonder voldoende vers aangevoerde lucht ontstaat een onderdruk. Giftige gassen kunnen daarbij uit de schoorsteen of de afvoerpijp worden teruggezogen in de woonruimtes.

• Let erop dat er voldoende frisse lucht toegevoerd wordt en dat de lucht vrij kan circuleren.
• Een muurkast voor de luchttoevoer/ -afvoer is niet voldoende om aan de grenswaarde te voldoen.

Een risicoloos gebruik is alleen mogelijk wanneer de onderdruk op de plaats van gebruik niet hoger is dan 4 Pa (0,04 mbar). Dit bereikt u wanneer de voor verbranding benodigde lucht door niet-afsluitbare openingen in deuren en ramen kan worden aangevoerd in combinatie met een muurkast voor luchttoevoer / -afvoer. Laat u in ieder geval door een meester schoorsteenveger adviseren en de gehele ventilatie van het huis beoordelen. Hij kan u daarnaast informeren over de eventueel te nemen maatregelen.

Wanneer de afzuigkap uitsluitend als circulatiesysteem wordt ingezet is het gebruik onbeperkt mogelijk.

Belangrijke informatie m.b.t. de demontage van het apparaat

• De demontage is gelijk aan de installatie/ montage maar in omgekeerde volgorde.
• Vraag voor de demontage hulp aan een tweede persoon om verwonding te voorkomen.

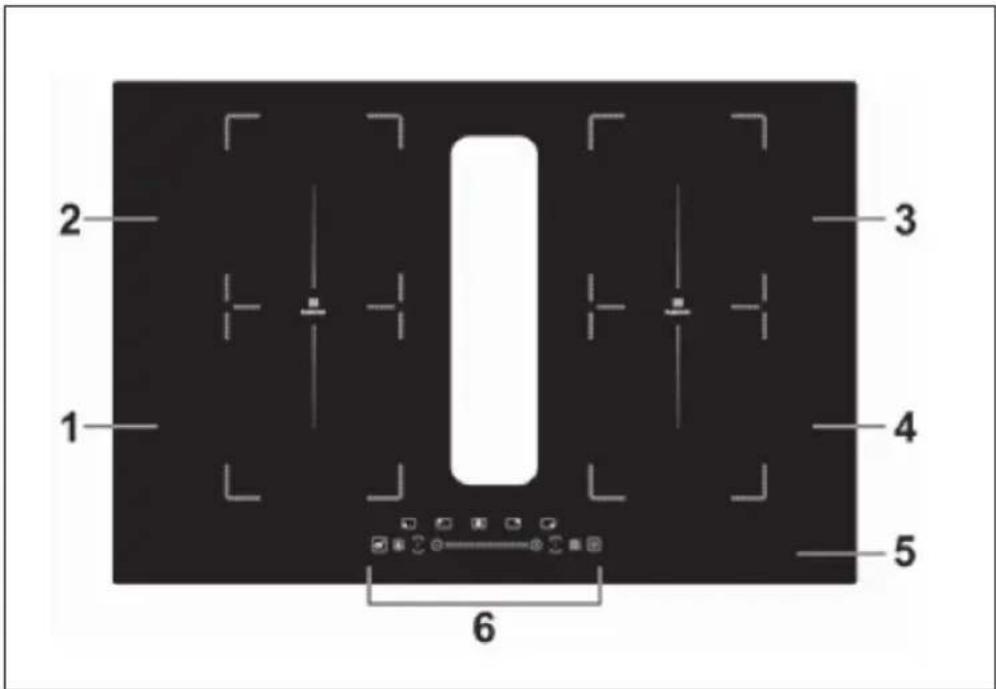

OVERZICHT APPARAAT

2 1 3 4 5 6

1 Linksvoor: 1800-2000 W 4 Rechtsvoor: 1800-2000 W

2 Linksachter: 1500-1700 W 5 Glazen oppervlak

3 Rechtsachter: 1800-2000 W 6 Controlepaneel

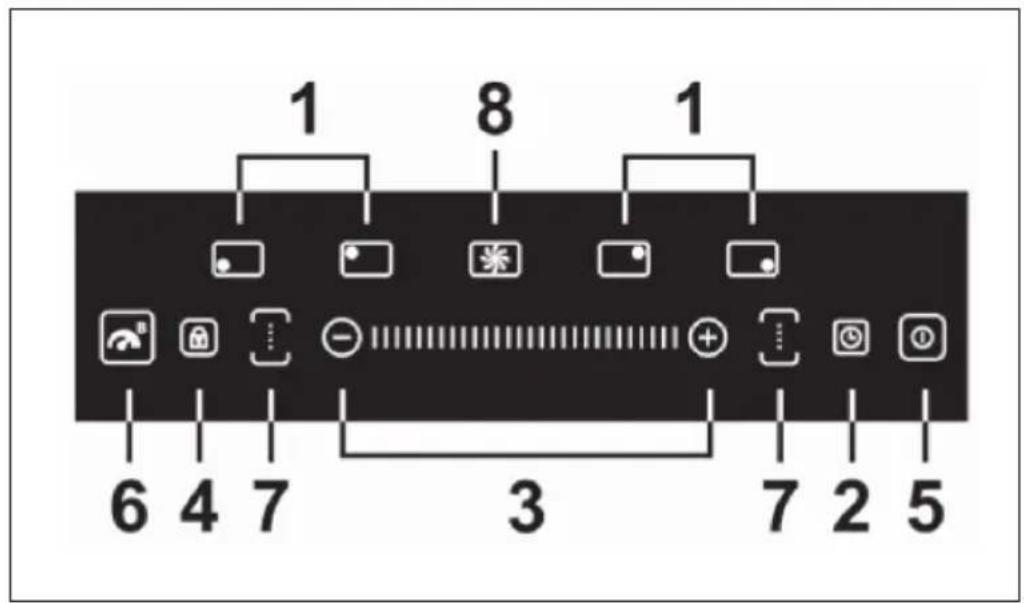

CONTROLEPANEEL

1 8 1 6 4 7 3 7 2 5

1 Selectietoets kookveld 5 Aan/ Uit knop
2 Timer toets 6 Boostfunctie
3 Vermogen/ Timer instellen 7 Flexibele kookzone
4 Toetsenblokkade 8 Afvoervermogen instellen

INSTALLATIE

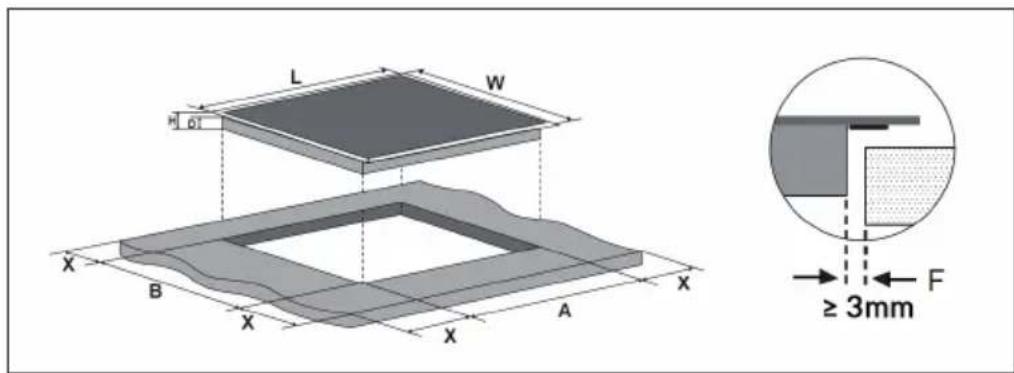

Voorbereiden van het werkvlak

Snij het werkvlak comfort de afmetingen in de tekening uit. Voor installatiedoeleinden moet minimaal 5 cm van de werkplaat rondom het gat behouden blijven. Zorg ervoor dat de dikte van de werkplaat minimaal 30 mm is. Kies een hittebestendig en isolerend materiaal voor het werkvlak uit. Hout en gelijkwaardig vezelrijk materiaal kan alleen als werkvlak worden gekozen wanneer het geïmpregneerd is om het risico op een elektrische rok te verminderen en misvorming door warmte te voorkomen.

Let op! De veiligheidsafstand tussen de zijkanten van de kookplaat en de binnenzijden van het werkblad moet minimaal 3 mm zijn.

Let op! Bij de in de tabel aangegeven maten gaat het om de weergave in mm.

L W	H D A	B X F
770	520	62	58	740	490	min. 50	min. 3

Zorg er altijd voor dat het apparaat voldoende geventileerd wordt en niets de luchttoe- en -afvoer blokkeert. Zorg ervoor dat het apparaat in goede toestand is voordat u het inbouwt.

Let op! De veiligheidsafstand tussen het kookvlak en het hangkastje erboven moet minimaal 760 mm zijn.

A B C D E

Let op! Bij de in de tabel aangegeven maten gaat het om de weergave in mm.

A B C D E
760 min.	50 min. 20 Opening		luchtaanvoer	Opening luchtafvoer 5 mm

Voor de installatie

Zorg ervoor dat:

• het werkoppervlak egaal is en dat er geen onderdelen zijn die de voor het toestel benodigde ruimte beïnvloeden.
• het werkoppervlak uit hittebestendig en isolerend materiaal bestaat.
• een oven moet over een ingebouwde koelventilator beschikken wanneer het apparaat erboven wordt ingebouwd.
• een geschikte stroomonderbreker, die een volledige scheiding van het elektriciteitsnet mogelijk maakt, conform de plaatselijke voorschriften voor bedrading is ingebouwd en gemonteerd in de staande bedrading.
• de stroomonderbreker moet van een goedgekeurd type zijn en een contactopening van 3 mm tussen alle polen hebben (of in alle actieve [fases] conductoren, wanneer de plaatselijke voorschriften dit toestaan).
• de stroomonderbreker gemakkelijk toegankelijk is voor de gebruiker van de inductiekookplaat.
• u contact opneemt met de plaatselijke bouwautoriteiten wanneer u twijfelt over de installatie.
• u hittebestendige en gemakkelijk te reinigen materialen (zoals keramische tegels) op de muren rondom de inductiekookplaat bevestigd.

Na de installatie

Zorg ervoor dat:

• de stroomkabel niet toegankelijk is via kastdeurtjes en schuiflades.
• een toegang voor frisse lucht aan de onderkant van het apparaat gegarandeerd is zodat de lucht kan circuleren.
• een warmtescherm onder het apparaat wordt geplaatst wanneer het apparaat boven een schuiflade of kastje wordt geïnstalleerd.
• de stroomonderbreker gemakkelijk toegankelijk is voor de gebruiker van de inductiekookplaat.

Voortgang installatie

1
Bevestig het uitneembare vetfilter.

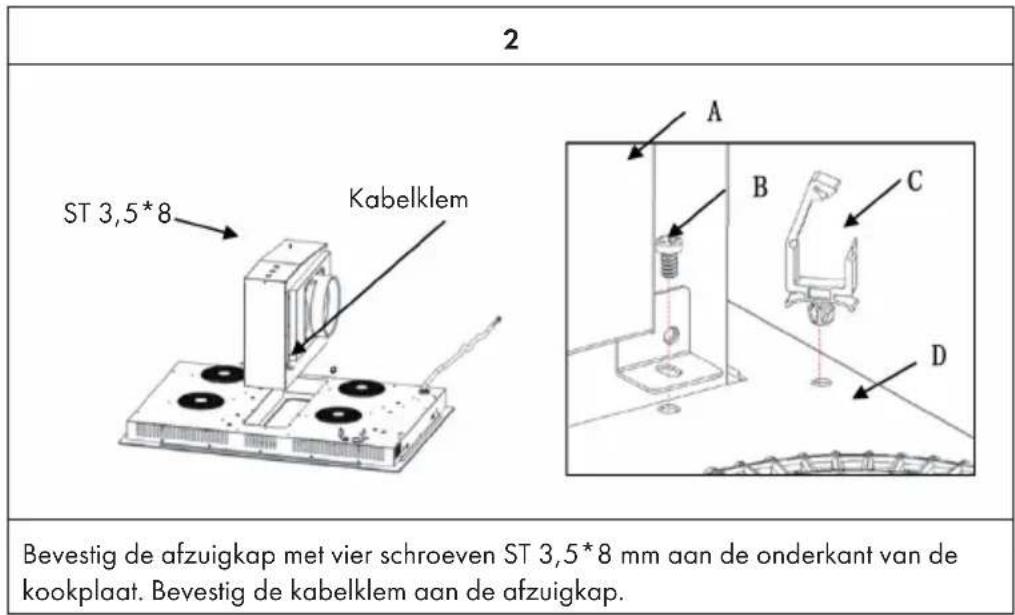

2 ST 3,5*8 Kabelklem A B C D Bevestig de afzuigkap met vier schroeven ST 3,5*8 mm aan de onderkant van de kookplaat. Bevestig de kabelklem aan de afzuigkap.

(A) Afzuigkap
(B) Schroef
(C) Kabelklem
(D) Inductiekookveld

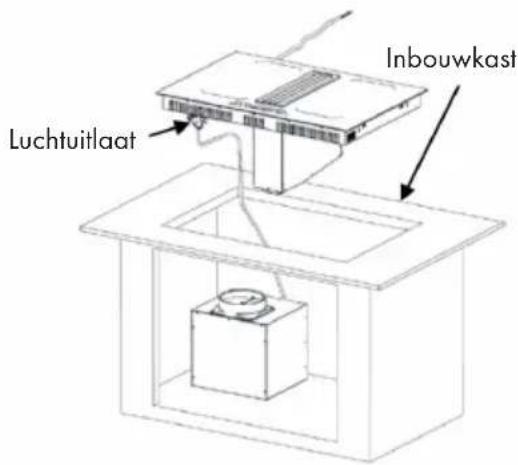

3

Luchtuitlaat Inbouwkast

C

A B

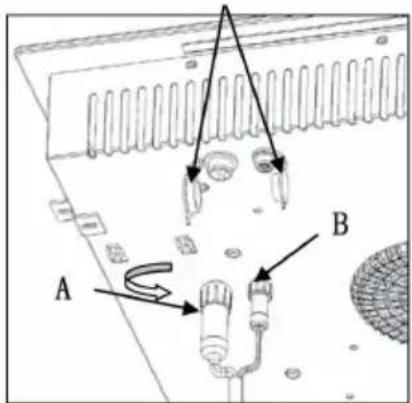

Open de waterdichte afdekking (C) aan de onderkant van de inductiekookplaat, plaats de stekkers (A & B) en vergrendel ze.

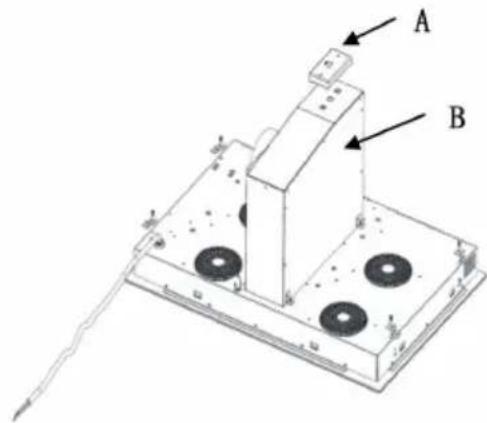

4

Bevestig de olieschaal (A). Bevestig de kookplaat aan het werkblad door de 4 beugels (D) aan de onderkant van de kookplaat (E) vast te schroeven (C).

5

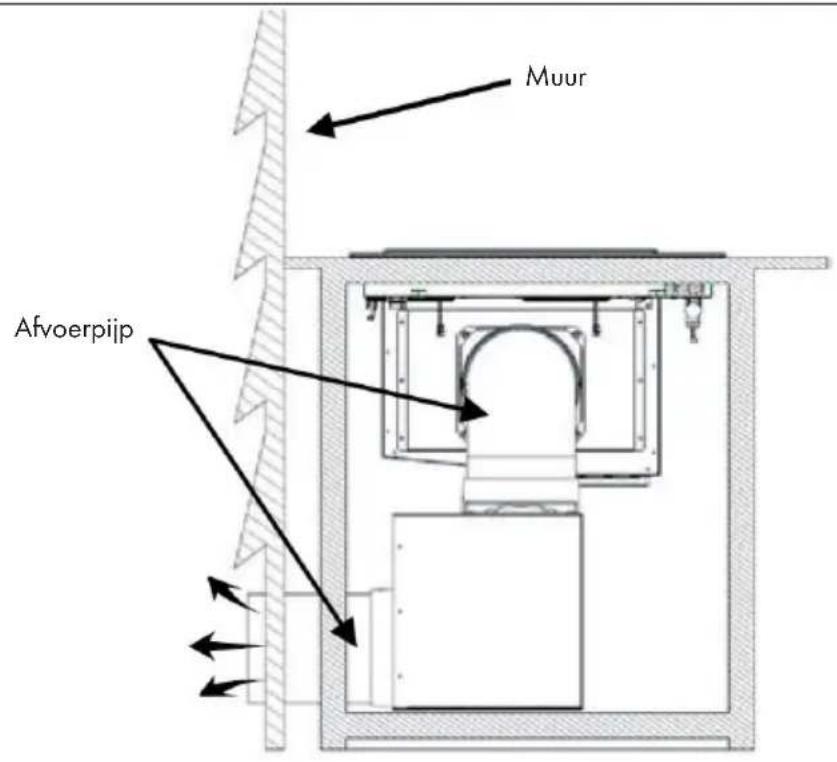

Muur Afvoerpijp

Verbindt de 1,5 m lange afvoerpijp met de afzuigkap. Bevestig daartoe het eenrichtingsventiel aan de luchtuitlaat van de afzuigkap. Bevestig vervolgens de afvoerpijp aan het eenrichtingsventiel. Sluit de kookplaat aan op het stroomnet.

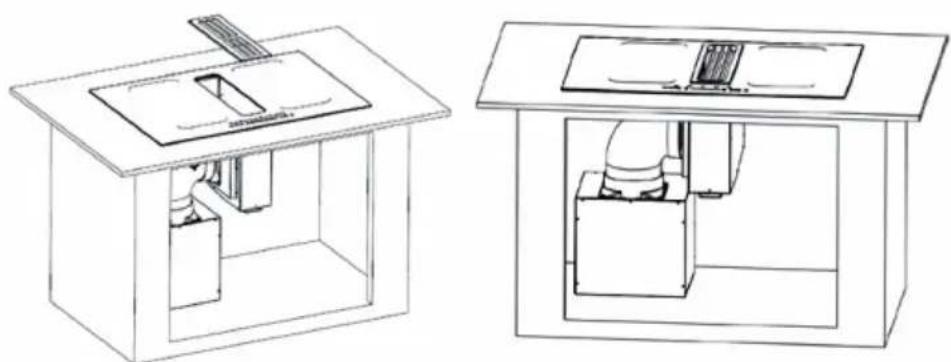

6

Voltooi de installatie door het afvoerrooster te plaatsen.

Voorzorgsmaatregelen

LET OP!

Risico op verwonding! De inductiekookplaat moet door gekwalifi ceerde personen of een elektricien worden geïnstalleerd. Probeer het apparaat nooit zelf in te bouwen.

• Het apparaat mag niet direct boven afwasmachines, koelkasten, vrieskasten, wasmachines of wasdrogers worden geïnstalleerd omdat het vocht de elektronica van het apparaat kan beschadigen.
• Het apparaat moet zo geïnstalleerd worden dat de hitte weg kan hetgeen de betrouwbaarheid van het apparaat verbetert.
• De muren en oppervlaktes rondom het apparaat moeten hittebestendig zijn.
• Om schade te voorkomen moet de lijmlaag hittebestendig zijn.
• Voor het reinigen mag geen stoomreiniger worden gebruikt.

Aansluiting op het stroomnet

LET OP!

Risico op verwonding! Dit apparaat mag alleen door gekwalifi ceerd personeel of door een elektricien worden aangesloten op het stroomnet.

Controleer voor de aansluiting of:

• het kabelsysteem bij u thuis geschikt is voor het door het apparaat benodigde vermogen.
• de netspanning overeenkomt met de spanning die op het typeplaatje is aangegeven.
• de voedingskabels bestand zijn tegen de belasting die op het typeplaatje is aangegeven.

Gebruik geen adapter, verloopstukken of meervoudige stekkerdozen om het apparaat aan te sluiten daar deze oververhitting en brand kunnen veroorzaken. De stroomkabel mag geen hete delen van het apparaat aanraken en moet zo geplaatst worden dat het op geen enkel moment meer dan 75°C wordt.

Tip! Overleg van tevoren met uw elektricien om er zeker van te zijn dat het stroomnet bij u thuis geschikt is voor het apparaat. Wijzigingen in de stroomvoorziening mogen uitsluitend door een hiervoor gekwalifi ceerde elektricien worden uitgevoerd.

• Wanneer de stroomkabel beschadigd is en vervangen moet worden neemt u contact op met de fabrikant of de klantenservice om schade aan eigendommen en persoonlijk letsel te voorkomen.
• Wanneer het apparaat direct met het stopcontact wordt verbonden moet een omnipolaire stroomonderbreker met een contactopening van minimaal 3 mm tussen alle contacten worden geïnstalleerd.
• De installateur moet de veiligheid van de elektrische verbinding controleren en ervoor zorgen dat deze aan alle veiligheidsnormen voldoet.
• De stroomkabel mag niet verbogen of plat gedrukt worden.
• Controleer de stroomkabel regelmatig op beschadiging.

INGEBRUIKNAME EN BEDIENING

Touch bediening

• De toetsen van het controlepaneel reageren op aanraking. Het is dus niet nodig om druk uit te oefenen bij het aanraken.
• Gebruik voor het aanraken de bal van de vinger en niet de punt.

• ledere keer dat het apparaat een aanraking registreert laat het een pieptoon horen.
• Let erop dat de toetsen altijd schoon en droog zijn en dat ze niet afgedekt worden (bijvoorbeeld door voorwerpen of een kleedje). Zelfs een dun laagje water kan het gebruik van de toetsen al hinderen.

Selecteren van het kookgerei

Let op! Gebruik uitsluitend kookgerei dat geschikt is voor inductie. Kijk op de verpakking of de onderkant van de pan of het inductiesymbool zichtbaar is.

U kunt ter controle van de bruikbaarheid een magnetische test uitvoeren. Beweeg een magneet in de richting van de onderkant van de pan. Wanneer de magneet aangetrokken wordt is de pan geschikt voor inductie.

Wanneer u geen magneet bij de hand heeft:

1. Doe wat water in een pan waarvan u de geschiktheid wilt controleren.
2. Wanneer het symbool niet op het controlepaneel verschijnt en het water warm wordt is de pan geschikt voor inductie.

Kookgerei dat gemaakt is van de volgende materialen, is niet geschikt: zuiver edelstaal, aluminium of koper zonder magnetische onderkant, glas, hout, porselein, keramiek en aardewerk. Gebruik geen kookgerei dat scherpe randen of een afgeronde onderkant heeft.

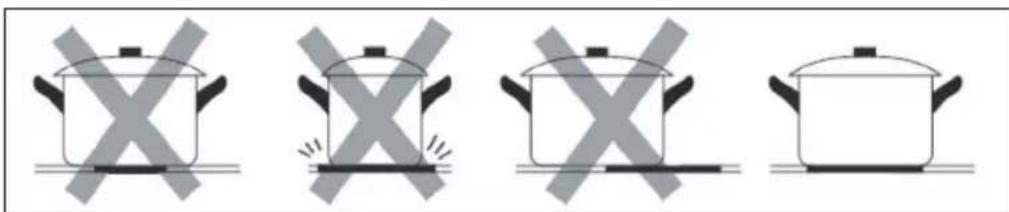

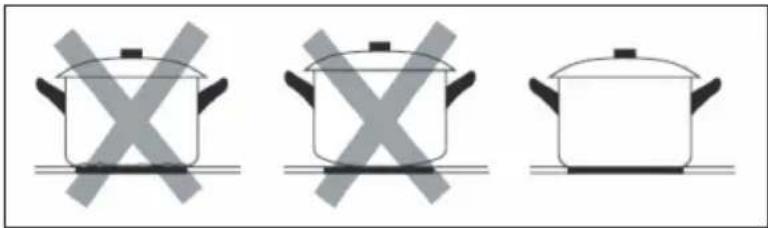

Controleer of de onderkant van uw pan recht is, plat op het glazen oppervlak ligt en even groot is als het kookveld. Gebruik uitsluitend pannen waarvan de doorsnede hetzelfde is als de markering op het kookveld. Wanneer u een wat grotere pan gebruikt wordt de energie op het hoogste efficiëntieniveau verbruikt. Wanneer u een kleinere pan neemt kan de efficiëntie minder zijn dan verwacht. Het is mogelijk dat pannen met een doorsnede van minder dan 140 mm niet door de inductiekookplaat worden herkend. Plaats de pan altijd in het midden van de kookplaat.

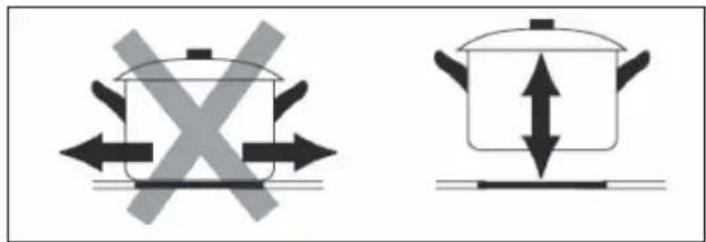

Til de pan altijd van de inductiekookplaat. Trek niet aan de pan om beschadiging van het glas te voorkomen.

De kookvelden passen zich, tot op zekere hoogte, automatisch aan de doorsnede van de onderkant van de pan aan. De onderkant van de pan moet een minimale doorsnede hebben die overeenkomt met het kookveld. Voor de meeste efficiëntie plaatst u de pan in het midden van uw kookveld.

Kookveld Doorsnede onderkantinductie pan
1, 2, 3, 4 120
Flexibelinductiebereik	220

Beginnen met koken

Raak de Aan / Uit toets aan. Na het inschakelen geeft het toestel één pieptoon en op alle displays verschijnt [-] of [--]. Het apparaat staat in de stand-by modus.
Plaats een geschikte pan op het kookveld dat u wilt gebruiken. Verzeker uzelf ervan dat de onderkant van de pan en het oppervlak van het kookveld schoon en droog zijn.
Wanneer u de kookveldselectie aanraakt knippert de weergave van het kookveld dat u geselecteerd heeft.
Pas de temperatuur aan door de touch schuifknop aan te raken.Wanneer u binnen een minuut geen temperatuurkeuze maakt schakelt de inductieplaat zich automatisch uit. Dan moet u het apparaat opnieuw inschakelen.U kunt de temperatuurinstelling op elk moment tijdens het kookproces wijzigen.

Het symbool krippert afwisselend met de temperatuurinstelling op het controlepaneel. Dat betekent dat:

• u de pan niet correct op het kookveld heeft gezet of,
• de pan die u gebruikt niet geschikt is voor inductie of,
• de pan te klein is of zich niet in de midden van het kookveld bevindt.

Er wordt niet verhit wanneer er geen geschikte pan op het kookveld is gezet. Het controlepaneel schakelt zich automatisch na een minuut uit wanneer er geen passende pan op het kookveld wordt gezet.

Het koken beëindigen

Raak in de kookveldselectie het deel aan dat u uit wilt schakelen.
Schakel het kookveld uit door op de touch schuifknop met de vinger naar links te gaan. Verzeker uzelf ervan dat het controlepaneel '0' en aansluitend 'H' weergeeft.
Zorg ervoor dat het display eerst [0] en daarna [H] weergeeft.
Schakel het hele kookoppervlak uit door op de Aan/Uit toets te drukken.

Info! [H] betekent dat het kookveld nog te heet is om aan te raken. De weergave verdwijnt zodra het oppervlak tot een veilige temperatuur is afgekoeld. Zolang [H] wordt weergegeven, kunt u de resterende warmte gebruiken om een andere pan te verwarmen. Plaats de betreffende pan dan gewoon op de nog hete plaat.

Boostfunctie

Activeren van de boost-functie
Druk op de keuzetoets van de kookplaat.
Raak de Boost functietoets aan, het display toont [P] en het maximum vermogen wordt automatisch ingesteld.
Deactiveren van de boostfunctie
Druk op de keuzetoets van de kookplaat en selecteer de kookplaat waarvoor u de boostfunctie wilt uitschakelen.
Raak de Boost functietoets aan en de kookplaat wordt teruggezet naar zijn oorspronkelijke instellingen.

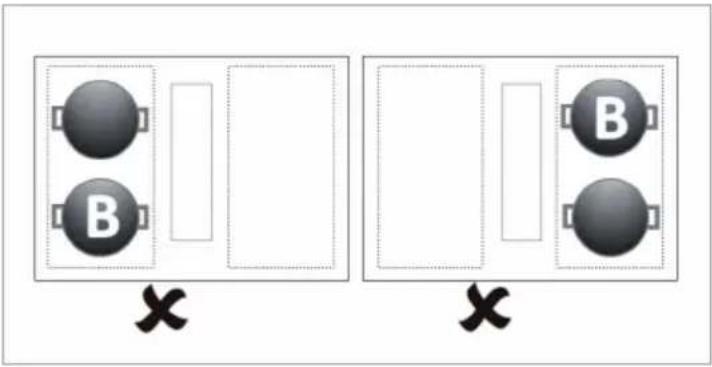

Info m.b.t. de boostfunctie

De boostfunctie kan op alle kookvelden worden toegepast. Voordat u de boostfunctie activeert schakelt u eerst het andere kookveld aan dezelfde kant uit.

Fout:

Juist:

Flexibel inductiebereik

• Dit bereik kan als een groot kookveld of als twee individuele kookvelden worden gebruikt, afhankelijk van wat u nodig heeft om te koken.
• Het flexibele bereik bestaat uit twee onafhankelijk van elkaar functionerende inductiespoelen die afzonderlijk kunnen worden bediend. Wanneer u het flexibele bereik als een groot kookveld gebruikt heeft het overal hetzelfde vermomen wanneer u er een pan op plaatst. Het deel waar de pan niet op staat wordt automatisch uitgeschakeld.

Voorbeelden van een goede en een slechte positionering van de pan:

Let op! Zorg ervoor dat het kookgerei altijd in het midden van de kleine kookvelden staat, ook wanneer u de flexibele inductiezone gebruikt. Als het kookgerei ovaal, rechthoekig of erg lang is, moet u ervoor zorgen dat u het op het flexibele inductiezone plaatst, zodat beide kruisen (elk in het midden van de kleine kookplaat) bedekt zijn. Het kookgerei moet meer dan 3/4 van het verwarmingsoppervlak bedekken. Het plaatsen van een ronde pan in het middengebied is niet aan te raden.

Gebruik als één groot kookveld

Om het flexibele gedeelte als een grote kookplaat te gebruiken, beweegt u de toets voor het grote kookveld (zie afbeelding). De vermogensinstelling functioneert zoals bij de individuele kookvelden.

Gebruik als twee onafhankelijke kookvelden

Om het flexibele bereik als twee onafhankelijke kookvelden met verschillende vermogens te gebruiken, drukt u opnieuw op de toets voor het grote kookveld en de instelling wordt gewijzigd.

Om de afzuigkap te bedienen

1, Raak de Aan / Uit toets aan. Na het inschakelen klinkt een pieptoon en op alle displays verschijnt [-] of [--]. Het display voor de afzuigkap toont [0]. Het apparaat staat in de stand-by modus.
2. Raak de afzuigtoets aan en een indicator naast de knop knippert.
3. Stel een vermogensniveau in door de afzuigtoets opnieuw aan te raken. Het vermogen kan worden ingesteld van stand 1 tot stand 3. Op vermogensniveau P duurt het afzuigen 8 minuten.

Toetsenblokkade

U kunt de toetsen blokkeren om onbedoeld gebruik te voorkomen (bijvoorbeeld kinderen die de kookvelden per ongeluk inschakelen).

• Druk eenmaal kort op de toets voor de toetsenblokkade. Het display geeft [Lo] weer.
• Als u de toetsenblokkering wilt deactiveren, moet u ervoor zorgen dat het toestel ingeschakeld is. Houdt de toets voor de toetsenblokkade langer ingedrukt.

Info! Wanneer de toetsenblokkade actief is zijn alle toetsen, behalve de AAN/ UIT knop, gedeactiveerd. In geval van nood kunt u het toestel uitschakelen met de AAN/ UIT toets. De volgende keer dat u het apparaat gebruikt, dient u na het inschakelen eerst de toetsenblokkering te deactiveren.

TIMERINSTELLINGEN

U kunt de timer op twee verschillende manieren gebruiken:

1. U kunt een bepaalde tijd instellen waarna het apparaat begint de piepen. In dit geval wordt na afloop geen enkel kookveld uitgeschakeld.
2. U kunt de timer ook zo instellen dat na afloop van het geprogrammeerde aantal minuten één of meerdere kookvelden automatisch uitgeschakeld worden.

Info: U kunt maximaal 99 minuten instellen.

Gebruik van de timer zonder kookveldselectie

Controleer of het kookveld ingeschakeld is.Opmerking: U kunt de timer ook gebruiken als u geen kookveld hebt gekozen. Als u de timer aanraakt, verschijnt [30] op het timerdisplay.
Stel de gewenste tijd in door de [+] en [-] toetsen aan te raken. Houd de toets ingedrukt om de tijd sneller in te stellen.
Als u de timer wilt deactiveren, houdt u de minustoets ingedrukt tot [00] in het display verschijnt.
Zodra u de tijd hebt ingesteld, begint de timer met aftellen. De resterende tijd wordt boven de klok weergegeven en de timerindicator knippert gedurende 5 seconden.
Nadat de tijd is verstreken, klinkt gedurende 30 seconden een signaal en wordt [--] boven de klok weergegeven.

Gebruik van de timer met kookveldselectie

Raak de selectieknop van het kookveld aan dat moet worden uitgeschakeld wanneer de timer afloopt.
Wanneer u de timer aanraakt, wordt [30] weergegeven.
Stel de gewenste tijd in door de [+] en [-] toetsen aan te raken. Houd de toets ingedrukt om de tijd sneller in te stellen.
Zodra u de tijd hebt ingesteld, begint de timer met aftellen. De resterende tijd wordt boven de klok weergegeven en de timerindicator knippert gedurende 5 seconden. De rode stip naast de voedingsindicator knippert en geeft aan dat deze zone momenteel is geselecteerd.
Als u de timer wilt deactiveren, selecteert u eerst de kookzone en drukt u vervolgens op de timertoets. Het display boven de klok toont [00].
Wanneer de tijd afgelopen is gaat de kookzone uit en laat het display [H] zien.

Let op! Andere ingeschakelde kookvelden blijven ingeschakeld.

Selectie meerdere kookvelden

Wanneer u deze functie voor meer dan één hittezone gebruikt, laat het timerdisplay de kortste tijd zien.

Voorbeeld: De timer van zone 2 is op 3 minuten ingesteld, die van zone 3 op 6 minuten. Het display geeft [03] weer.

	Ingesteld op 6 minuten.
	Ingesteld op 3 minuten.

Let op: De knipperende rode punt naast de vermogensweergave betekent dat de timerweergave de tijd van die hittezone weergeeft. Wanneer u de ingestelde tijd van een andere hittezone wilt controleren raakt u de toets voor die hittezone aan. De timer geeft de ingestelde tijd weer.

Wanneer de tijd afgelopen is gaat de kookzone uit en laat het display [H] zien.

Wanneer u een timer die al aftelt opnieuw wilt instellen begint u opnieuw bij stap 1.

Pauzefunctie

Controleer of het kookveld ingeschakeld is. Tip! U kunt de pauzefunctie gebruiken wanneer er geen kookzone is geselecteerd. Druk eenmaal op de timer, de timerindicator begint te knipperen en [PU] verschijnt in het timerdisplay. De timer begint 10 minuten af te tellen terwijl [PU] op het display blijft staan.
Na 10 minuten klinkt er 5 keer een pieptoon.In het timerdisplay verschijnt [PU] en de vermogensindicator naast de kookzone knippert.
Raak de toets van de verwarmingszone aan om de betreffende zone weer in te schakelen. De punt stopt met knipperen. Het timerdisplay geeft [PU] weer. Druk erop als u weer wilt pauzeren.
Als u de pauzefunctie wilt afbreken, let u erop dat er geen specifieke hittezone is geselecteerd. Druk eenmaal op de timer-toets; op het timer-display verschijnt [--]. De verwarmingszone blijft in de normale modus werken.

Tijd tot automatische deactivering

De automatische uitschakeling is een beschermende functie van het apparaat. Als u na het koken vergeet een kookveld uit te schakelen, gaat dit kookveld automatisch uit na een in de fabriek voorgeprogrammeerde tijd. De tijden verschillen per vermogensstand, zoals blijkt uit onderstaande tabel:

Vermogensstand	Warmhouden 1	2 3 4	5 6 7	8 9
Bedrijfsduur(uren)	8 8 8 8	4 4 4	2 2 2

Wanneer de pan van het kookveld wordt gehaald, stopt het toestel automatisch met verwarmen en schakelt het na 2 minuten automatisch uit.

KOOKTIPS

LET OP!

Brandgevaar! Wees bijzonder voorzichtig bij het frituren aangezien olie en vet heel snel heet worden, zeker wanneer u de boostfunctie gebruikt. Bij heel hoge temperaturen kunnen olie en vet spontaan ontsteken en vormen dan een groot brandgevaar.

Tips voor het koken

• Reduceer de warmte wanneer het eten begint te koken.
• Het gebruik van een deksel reduceert de bereidingstijd en bespaart energie door de warmte vast te houden.
• Beperk de hoeveelheid water of vet om de bereidingstijd te reduceren.
• Begin het kookproces met een hoge temperatuurinstelling en reducer de warmte zodra het eten voldoende verhit is.

Sudderen, rijst koken

• Bij het sudderen wordt de inhoud van de pan onder het kookpunt, op ongeveer 85°C, gaar gekookt. Af en toe stijgen er belletjes op. Sudderen is de sleutel tot heerlijke soepen en malse schotels daar de smaak zich kan ontwikkelen zonder dat het eten daarbij te lang gekookt wordt. Op ei gebaseerde en met meel aangedikte sauzen kunt u het beste ook onder het kookpunt klaarmaken.
• Voor het bereiden van rijst met de absorptiemethode kan een hoger vermogen nodig zijn om te garanderen dat de rijst ook in de aanbevolen tijd gaar wordt.

Steak aanbraden

Voor het bereiden van sappige, aromatische steaks:

1. Laat het vlees gedurende circa 20 minuten op kamertemperatuur rusten.
2. Verhit een pan.
3. Wrijf beide kanten van de steak met olie in. Druppel wat olie in de hete pan en leg aansluitend de steak erin.
4. Draai de steak tijdens het aanbraden maar één keer om. De duur van het aanbraden hangt af van de dikte van de steak af en van uw eigen voorkeur. De tijd kan per kant variëren tussen 2-8 minuten. Druk op de steak (bijvoorbeeld met een vork of houten lepel) om te controleren hoe gaar hij is. Hoe steviger het aanvoelt, hoe gaarder hij is.
5. Leg de steak aansluitend een aantal minuten op een warm bord zodat hij kan rusten en mals kan worden.

Roerbakken

1. Kies een wok of grote pan die compatibel is met koken op inductie.
2. Houdt alle ingrediënten en accessoires klaar. Het roerbakken gaat snel. Wanneer u grote hoeveelheden levensmiddelen heeft, bakt u deze in porties en niet alles ineens.
3. Verwarm de pan kort voor en voeg twee theelepels olie toe.
4. Bak eerst het vlees aan, haal het uit de pan en zorg dat het warm blijft.
5. Bak de groente al roerende. Wanneer de groente heet, maar nog niet helemaal gaar is, reduceert u de warmte van het kookveld, legt u het vlees terug in de pan en voegt u uw saus toe.
6. Roer de ingrediënten rustig door elkaar om te garanderen dat alles goed warm wordt.
7. Serveer het eten direct.

Let op! Wanneer een niet-magnetische pan (bijv. aluminium), een pan met een incorrect formaat of een klein voorwerp (bijv. een mes, vork of schaaltje) op de inductieplaat ligt, gaat het apparaat na een minuut automatisch in de stand-by modus. De ventilator koelt het apparaat nog een minuutje verder af.

REINIGING EN ONDERHOUD

Let op! Neem voor het schoonmaken altijd de stekker uit het stopcontact en laat het apparaat afkoelen.

Wat Hoe Belangrijk!
Dagelijkse verontreiniging op het glas (vingerafdrukken, afdrukken en vlekken, veroorzaakt door overvloedig, niet-suikerhoudend voedsel en vloeistoffen)	1 Schakel de kookplaat uit.2 Sproei een reinigingsmiddel voor kookplaten op het oppervlak zolang dit nog warm, maar niet meer heet, is.3 Wis met een vochtige doek na en droog de plaat met een handdoek af.4 Zet de kookplaat weer aan.	Wanneer de kookplaat uitgeschakeld is verdwijnt de weergave 'heet oppervlak' hoewel de kookplaat nog heet is.Let op dat u zich niet verbrandt!Gebruik geen schuursponsjes of schuurmiddel aangezien die het oppervlak kunnen beschadigen. Kijk op de verpakking of uw schoonmaakmiddel geschikt is voor keramische kookplaten.Laat geen resten schoonmaakmiddel op de plaat achter, dit kan het glas aantasten.
Overgelopen, gesmolten of heet, suikerachtig residu en spetters op het glas.	Verwijder vuil met een tapijtmes, een scheermes of een schraper voor keramische kookplaten, maar let op dat u zich niet aan de hete plaat brandt.1 Schakel de kookplaat uit.2 Houdt de schraper in een hoek van 30 °C en schraap het vuil naar een koude hoek van de kookplaat.3 Verwijder het vuil met een droge lap of theedoek.4 Volg de stappen 2-4 onder 'Dagelijkse verontreiniging'.	• Verwijder vlekken en spetters direct aangezien het lastiger te verwijderen is wanneer het eenmaal koud geworden is.• Let op! Risico op verwonding! Zodra de beschermkap van het tapijtmes wordt verwijderd, steekt het scherpe mes eruit. Ga hier voorzichtig mee om, om letsel te voorkomen.
Overgelopen voedsel of vloeistof op de functietoetsen.	1 Schakel de kookplaat uit.2 Laat het residu weken.3 Neem de toetsen met een vochtige lap, een zachte spons of een theedoek af.4 Volg de stappen 2-4 onder 'Dagelijkse verontreiniging'.	Het kan zijn dat de kookplaat piept, zichzelf uitschakelt en dat de toetsen niet meer functioneren zolang de vloeistof erop ligt. Verzeker uzelf ervan dat de toetsen schoon en droog zijn voordat u de plaat weer aanzet.

PROBLEMEN EN OPLOSSINGEN

Probleem Mogelijke oorzaken Mogelijke oplossingen
De kookplaat gaat niet aan.	Geen stroom. Controleer of de kookplaat op het stroomnet is aangesloten en ingeschakeld is. Controleer of er misschien een stop omgezet of vervangen moet worden. Wanneer het probleem blijft bestaan wendt u zich tot een gekwalificeerde elektricien.
De functietoetsen reageren niet.	De toetsen zijn geblokkeerd. Deactiveer de toetsenblokkering (zie 'Deactiveren van de toetsenblokkering' in het hoofdstuk 'Bediening').
De toetsen zijn lastig te bedienen.	Er bevindt zich een dunne waterlaag op de toetsen of u gebruikt de punt van uw vinger in plaats van de bal.	Controleer of de toetsen droog zijn en gebruik de bal van uw vinger.
Het glas is gekrast.	Er is kookgerei gebruikt met scherpe randen of een schuurspons/ -middel voor de schoonmaak.	Gebruik alleen kookgerei met platte, schone bodems. Gebruik voor het schoonmaken geen schuurspons of -middel.
Sommige pannen maken krakende of klikkende geluiden.	Door het ontwerp kunnen dergelijke geluiden zich voordoen bij bepaalde pannen daar de bodem vaak uit verschillende materialen is opgebouwd die bij verhitting anders uitzetten.	Hier gaat het niet om een fout, dergelijke geluiden zijn normaal.
Het apparaat laat een zacht, zoemend geluid horen wanneer het met een hoge temperatuurinstelling wordt gebruikt.	Dit wordt veroorzaakt door de inductietechnologie.	Dit is normaal. Het geluid zal echter minder worden of verdwijnt volledig wanneer u de temperatuur lager zet.
Het geluid van de interne ventilator is hoorbaar.	De ingebouwde ventilator gaat aan om oververhitting van de elektronica te voorkomen. Het kan voorkomen dat de ventilator nog enige tijd doorloopt nadat u het apparaat uitgeschakeld heeft.	Dit is normaal en hier hoeft niets aan gedaan te worden. Schakel de stroom van het stopcontact niet uit als de ventilator van het apparaat nog draait.
De pannen worden niet warm en het symbool U wordt weergegeven.	1 Het apparaat herkend de pan niet omdat deze niet geschikt is voor inductie.2 Het apparaat herkend de pan niet omdat deze te klein is of zich niet in het midden van het kookveld bevindt.	Gebruik uitsluitend pannen die geschikt zijn voor inductie (zie: 'Selecteren van kookgerei'). Plaats de pan in het midden van het kookveld en controleer of de afmetingen van de onderkant geschikt zijn voor het kookveld.
Het apparaat of het kookveld heeft zichzelf onverwacht vanzelf uitgeschakeld, een geluid klinkt en een foutmelding wordt weergegeven (vaak afwisselend met één of twee cijfers van de timer).	Technische fout. Noteer de foutcode, schakel de stroom naar het stopcontact uit en neem contact op met de klantendienst.

Foutmeldingen en hun betekenis

Het apparaat is voorzien van een zelfdiagnosefunctie. Zo kan de technicus meerder componenten controleren zonder dat het apparaat uit elkaar moet worden gehaald.

Foutmelding Mogelijke oorzaken Mogelijke oplossingen
F3/ F4 De temperatuursensor van de inductiespoel is kapot.		Neem contact op met de klantenservice.
F9/FA IGBT temperatuursensor defect.		Neem contact op met de klantenservice.
E1/ E2 Abnormale spanning. Controleer of de		stroomspanning normaal is. Zet het apparaat aan wanneer de spanning normaal is.
E3 De temperatuur van de inductiespoel is heel hoog.		Zet het apparaat pas weer aan wanneer het afgekoeld is.
E5 De IGBT temperatuursensor meet hoge temperaturen.		Zet het apparaat pas weer aan wanneer het afgekoeld is.

LET OP!

Letselgevaar! Demonteer het toestel niet zelf als er storingen optreden, om schade aan eigendommen en/of persoonlijk letsel te voorkomen.

PRODUCTINFORMATIEBLAD

Informatie overeenkomstig EU Verordening nr. 65/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10033061
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	kap	10,1 kWh/jaar
Energie-efficiëntieklasse A+
Vloeistofdynamische efficiëntie FDE	kap	18,9
Vloeistofdynamische efficiëntieklasse		C
Verlichtingsefficiëntie LE	kap	- Lux/W
Verlichtingsefficiëntieklasse -
Vetafscheidingsgraad GFE	kap	40,7	%
Vetafscheidingsklasse		G
Luchtstroom bij minimale en maximale snelheid in normale bedrijfsmodus, met uitzondering van het gebruik op de intensieve of hogesnelheidsstand.		153,6 / 271,9	m^3/h
Luchtstroom bij gebruik op intensieve of hogesnelheidsstand		- m^3/h
Luchtgeluidsemissie (klasse A) bij minimaal en maximaal beschikbaar toerental bij conventioneel gebruik		41/54	dB
Luchtgeluidsemissie (klasse A) bij gebruik op de intensieve of hogesnelheidsstand		67	dB
Stroomverbruik wanneer uitgeschakeld	P_o	0,42	W
Stroomverbruik in stand-by modus	P_s	-	W
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

Informatie overeenkomstig EU Verordening nr. 66/2014

Meet- en berekeningsmethoden conform EN 61591:1997+A1:2006+A2:2011+A11:20

14+A12:2015

Artikelnummer	10033061
Betekenis Symbool Waarde Eenheid
Jaarlijks energieverbruik AEC	kap	10,1 kWh/jaar
Tijdverlengingsfactor f 1,3
Vloeistofdynamische efficiëntie FDE	kap	18,9
Energie-efficiëntie index EEI	kap	37,4
Gemeten luchtstroom op het beste efficiëntiepunt	Q_BEP	148,4 m^3/h
Gemeten luchtdruk op het beste efficiëntiepunt	PBEP	97 Pa
Maximale luchtstroom Q	max	286,2	m^3/h
Gemeten elektrisch ingangsvermogen op het beste efficiëntiepunt	WBEP	21,2	W
Nominaal vermogen van het verlichtingssysteem	W_L	-	W
Gemiddelde verlichtingssterkte van het verlichtingssysteem op het kookoppervlak	Emiddle	-	Lux
Gemeten stroomverbruik in stand-by modus	P_o	-	W
Gemeten stroomverbruik in uitgeschakelde modus	P_s	0,42 W
Geluidsniveau	L_WA	54 dB
Contactgegevens	Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland

INFORMATIE OVER MILIEUBESCHERMING

• Let tijdens het koken op voldoende luchttoevoer zodat de afzuigkap efficiënt en met een gering bedrijfsgeluid kan functioneren.
• Pas het toerental tijdens het koken aan de geproduceerde hoeveelheid stoom aan. Gebruik de intensieve modus alleen wanneer nodig. Hoe lager het toerental, hoe minder energieverbruik.
• Pas tijdig het toerental aan wanneer tijdens het koken grote hoeveelheden stoom ontstaan. Wanneer stoom en damp zich al in de keuken hebben verspreid, moet de afzuigkap langer aan blijven staan.
• Schakel de afzuigkap uit, wanneer u hem niet meer nodig heeft.
• Schakel de verlichting uit, wanneer u die niet meer nodig heeft.
• Reinig het filter regelmatig en vervang deze tijdig om de effectiviteit van het ventilatiesysteem te behouden en brandgevaar te voorkomen.
• Plaats tijdens het koken altijd de deksels op uw pannen om stoom en condenswater te reduceren.

Wanneer in uw land een wettelijke regeling geldt voor het afvoeren van elektrische en elektronische apparaten, wijst dit symbool op het product zelf of op de verpakking erop dat het betreffende product niet met het huisvuil afgevoerd mag worden. In plaats daarvan dient het naar een centraal depot voor het recyclen van elektrische en elektronische apparaten te worden gebracht Door het afval volgens de voorschriften af te voeren beschermt u het milieu en de gezondheid van uw medemensen tegen negatieve consequenties. Informatie over recycling en het afvoeren van dit product ontvangt u van uw gemeente of van uw plaatselijke grondstoffen- en afvaldienst.

FABRIKANT & IMPORTEUR (UK)

Fabrikant:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlijn, Duitsland.

Importeur voor Groot-Brittannië:
