MANUALE UTENTE Full House Down Air Klarstein

Cappa aspirante & Piano cottura a induzione

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza (piano cottura) 158

Note sull'utilizzo e sulla manutenzione 159

Avvertenze di sicurezza (cappa aspirante) 162

Descrizione del dispositivo 164

Pannello di controllo 165

Installazione 166

Messa in funzione e utilizzo 173

Impostazioni timer 181

Consigli pratici 185

Pulizia e manutenzione 187

Ricerca e correzione degli errori 189

Scheda dati del prodotto 192

Indicazioni per la tutela dell'ambiente 194

Avviso di smaltimento 194

Produttore e importatore (UK) 194

DATI TECNICI

Numero articolo 10033061
Alimentazione 220-240 V ~ 50/60 Hz
Potenza totale 6600-7200 W
Nota: con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10030727. A tal proposito si prega di visitare il sito web: www.klarstein.it

AVVERTENZE DI SICUREZZA (PIANO COTTURA)

Pericolo di scosse elettriche

• Staccare la spina dalla presa prima di effettuare la riparazione o la manutenzione.
• La connessione a un impianto di messa a terra è obbligatoria e necessaria.
• Le modifi che al sistema di cablaggio elettrico devono essere eseguite esclusivamente da un elettricista qualifi cato.
• La mancata osservanza delle istruzioni può provocare scosse elettriche o morte.

ATTENZIONE

Pericolo di infortuni! I bordi del piano cottura sono affi lati. Prestare la massima attenzione per evitare il pericolo di infortuni.

Avvertenze generali di sicurezza

• Leggere attentamente questo manuale prima di installare e / o di utilizzare il dispositivo.
  • Non posizionare mai materiali o prodotti infi ammabili sul piano cottura.
• Consegnare il manuale alla persona che installa il dispositivo in quanto ciò potrebbe far risparmiare i costi di installazione.
• Questo dispositivo deve essere installato in conformità con le istruzioni di questo manuale per evitare danni a cose e persone.
• Questo dispositivo deve essere installato e collegato a terra da un tecnico qualifi cato.
• Questo dispositivo deve essere collegato a un circuito dotato di un interruttore di isolamento che consente la disconnessione completa dall'alimentazione elettrica.
• L'installazione errata del dispositivo comporta la perdita della garanzia.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fi siche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Il dispositivo non è un giocattolo. La pulizia e la manutenzione del piano cottura non devono mai essere eseguite dai bambini senza essere sorvegliati.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio clienti o da un tecnico qualifi cato per evitare danni alle cose e / o alle persone.

• Per ridurre il rischio di scosse elettriche, spegnere immediatamente il dispositivo se la superfi cie (superfi cie del piano cottura in vetroceramica o materiale simile che protegge le parti conduttrici) presenta delle crepe.

• Non posizionare sul piano cottura oggetti metallici, come coltelli, forchette, cucchiai e pentole, poiché potrebbero surriscaldarsi.
  • Non utilizzare un pulitore a vapore per pulire il piano cottura.
• Il dispositivo non deve essere utilizzato con un timer esterno o con un telecomando separato.
• Non lasciare il dispositivo incustodito durante l'uso. Anche in caso di un breve utilizzo, il dispositivo deve essere sorvegliato in modo permanente.
• Non lasciare mai il dispositivo incustodito durante l'uso in particolar modo in caso di cottura con olio o grasso poiché ciò può comportare il pericolo di incendio. Non tentare mai di spegnere il fuoco con acqua! Spegnere il dispositivo e coprire le fi amme con una coperta antifi amma o con un coperchio.

AVVERTENZA

Pericolo di incendio! Non posizionare oggetti sul piano cottura ad induzione ad eccezione di pentole e padelle.

NOTE SULL' UTILIZZO E SULLA MANUTENZIONE

Pericolo di scosse elettriche

• Non utilizzare mai un piano cottura rotto o con crepe. Se il piano cottura dovesse rompersi, spegnere immediatamente il dispositivo, staccare il cavo di alimentazione dalla presa di corrente e contattare un tecnico qualifi cato.
• Prima della pulizia e della manutenzione, spegnere il piano cottura a induzione e staccare il cavo di alimentazione.
• La mancata osservanza delle istruzioni può provocare il pericolo di scosse elettriche o la morte.

Rischi per la salute

• Questo dispositivo è conforme agli standard per la sicurezza elettromagnetica.
• Le persone con pacemaker o altri impianti elettrici (come ad esempio le pompe per insulina) devono rivolgersi al proprio medico o al produttore dell'impianto prima di utilizzare il dispositivo per assicurarsi che i loro impianti non interferiscano con il campo elettromagnetico del piano cottura.
• La mancata osservanza delle istruzioni può provocare la morte.

ATTENZIONE

Pericolo di ustioni! Durante l'uso i componenti accessibili all'utente diventano molto caldi e possono causare ustioni. Prestare attenzione che nessuna parte del corpo, indumenti o altri materiali, ad eccezione degli utensili da cucina, non vengano a contatto con la piastra fi no a quando questa non si è completamente raffreddata.

• Tenere i bambini lontano dal piano cottura a induzione.
• Le impugnature della pentola possono diventare molto calde durante l'uso: non toccarle. Assicurarsi inoltre che le impugnature non si trovino direttamente sopra la piastra accesa e che siano fuori dalla portata dei bambini.
• La mancata osservanza delle istruzioni può provocare ustioni e scottature.

AVVERTENZA

Pericolo di infortuni! Prestare attenzione alla lama affi lata del raschietto del piano cottura quando si rimuove il coperchio di sicurezza. Prestare la massima attenzione durante l'uso. Conservare sempre il raschietto del piano cottura con il coperchio di sicurezza inserito e tenerlo fuori dalla portata dei bambini. La mancata osservanza delle istruzioni può provocare infortuni e tagli.

Avvertenze di sicurezza generali

• Non lasciare mai il dispositivo incustodito durante l'uso. Tenere presente che cuocere gli alimenti a lungo può comportare la formazione di fumo e che gli schizzi di grasso potrebbero incendiarsi.
• Non utilizzare mai il dispositivo come superfi cie di lavoro e non poggiare oggetti su di esso.
  • Non lasciare mai oggetti o altri utensili sul dispositivo.
• Non posizionare oggetti magnetizzabili (come carte di credito, schede di memoria) o dispositivi elettronici (ad es. computer, lettori MP3) vicino al dispositivo, poiché potrebbero essere infl uenzati dal campo elettromagnetico.
  • Non utilizzare mai il dispositivo per riscaldarsi o come riscaldamento per la stanza.
• Spegnere le piastre e il piano cottura dopo l'uso come descritto in questo manuale (ad esempio, utilizzando i comandi touch). Non fare affi damento sulla funzione di rilevamento della pentola.
• Prestare attenzione che i bambini non giochi con il dispositivo, che non si siedano e non si arrampichino su di esso.

• Per motivi di sicurezza, non conservare oggetti nei pensili sopra il dispositivo. I bambini potrebbero arrampicarsi di nascosto sul dispositivo e infortunarsi seriamente a causa della caduta di oggetti.

• I bambini o le persone con capacità mentali ridotte devono essere istruiti da una persona responsabile della loro sicurezza per quanto riguarda l'uso del dispositivo per essere certi che utilizzino il dispositivo senza mettere in pericolo se stessi o gli altri.

• Non riparare o sostituire nessuno dei componenti del dispositivo, a meno che ciò non sia esplicitamente menzionato nel presente manuale. Tutti gli altri lavori di riparazione e di manutenzione devono essere effettuati da un elettricista qualificato.
• Non far cadere oggetti pesanti sul piano cottura e non poggiare oggetti pesanti su di esso.
  • Non appoggiarsi sul piano cottura.
• Non utilizzare pentole con angoli appuntiti. Inoltre sollevare sempre la pentola per evitare di graffiare il piano cottura.
• Non usare spazzole metalliche o detergenti aggressivi per evitare di graffiare il piano cottura.
• Questo dispositivo è per un uso in ambienti domestici e simili, come ad esempio le cucine per il personale di negozi, uffici e di altri ambienti di lavoro e per gli ospiti di hotel, motel e bed & breakfast.
• Non toccare mai le piastre a mani nude durante l'uso.
• I bambini di età inferiore a 8 anni non devono avvicinarsi al dispositivo.

AVVERTENZE DI SICUREZZA (CAPPA ASPIRANTE)

- Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.

- Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.

- Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.

- I bambini minori di 8 anni non possono utilizzare la cappa aspirante.

- La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.

- Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.

- Staccare la spina dalla presa prima di eseguire la pulizia.

- Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.

- Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.

- Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.

- Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.

- Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.

• Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.

- Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

- L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).

- Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un 'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affì uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

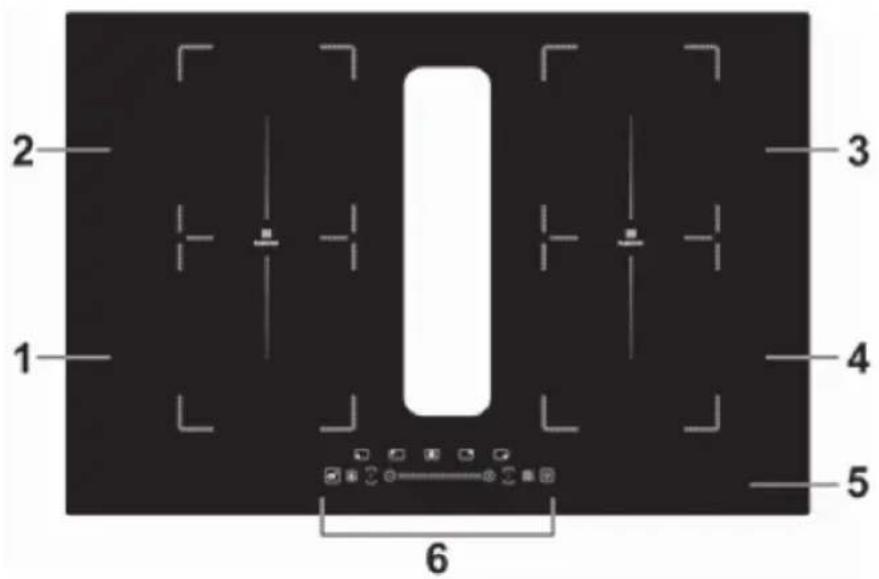

DESCRIZIONE DEL DISPOSITIVO

2 1 3 4 5 6

1 Davanti a sinistra: 1800-2000 W	4 Davanti a destra: 1800-2000 W
2 Dietro a sinistra: 1500-1700 W 5 Piastra in vetro
3 Dietro a destra: 1800-2000 W 6 Pannello di controllo

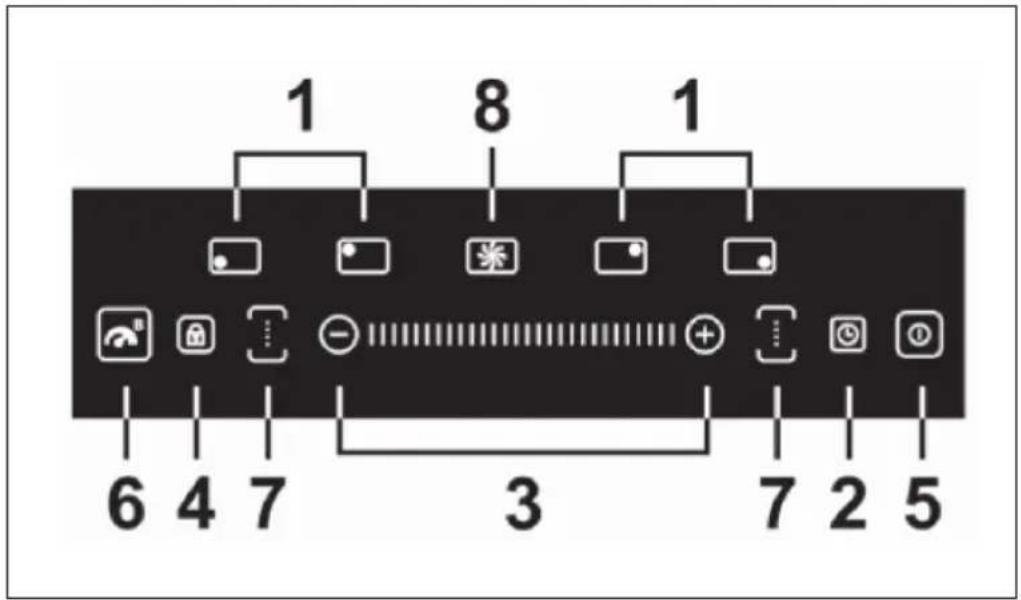

PANNELLO DI CONTROLLO

1 8 1 6 4 7 3 7 2 5

1 Selezione fornello 5 On/Off
2 Timer 6 Funzione boost
3 Impostare timer/potenza 7 Zona di cottura flessibile
4 Blocco tasti 8 Impostare la potenza di		aspirazione

INSTALLAZIONE

Preparare il piano di lavoro

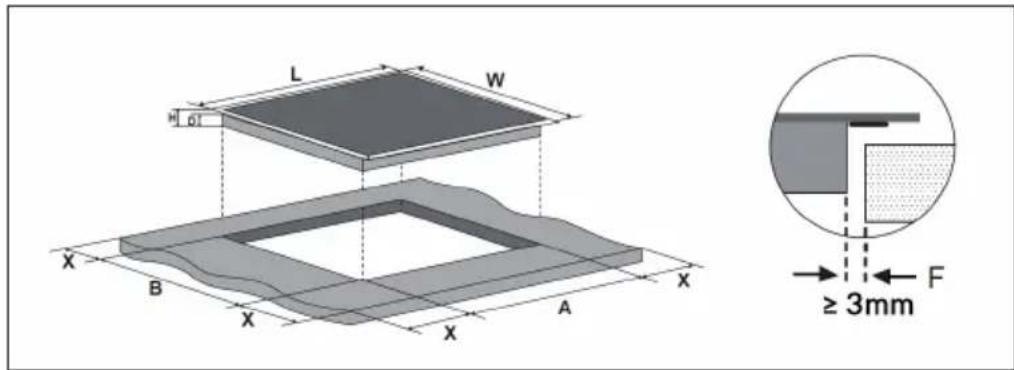

Tagliare il piano di lavoro seguendo le dimensioni in immagine. Per motivi legati all'installazione, vanno tenuti 5 cm di piano di lavoro intorno al foro. Assicurarsi che il piano di lavoro sia spesso almeno 30 mm. Scegliere un materiale termoresistente e isolante per il piano di lavoro. Legno o altri materiali fibrosi o che accumulano umidità possono essere utilizzati solo se sono stati precedentemente impregnati, in modo da evitare il rischio di folgorazione o la deformazione dovuta al calore.

Avvertenza: la distanza di sicurezza tra i lati del fornello e l'interno del piano di lavoro deve essere di almeno 3 mm.

Avvertenza: le misure nella tabella sono in "mm".

L W	H D A	B X F
770	520	62	58	740	490	min. 50	min. 3

Garantire in ogni caso una sufficiente ventilazione e non bloccare le aperture di ingresso e uscita dell'aria. Assicurarsi che il dispositivo sia in buone condizioni prima di montarlo.

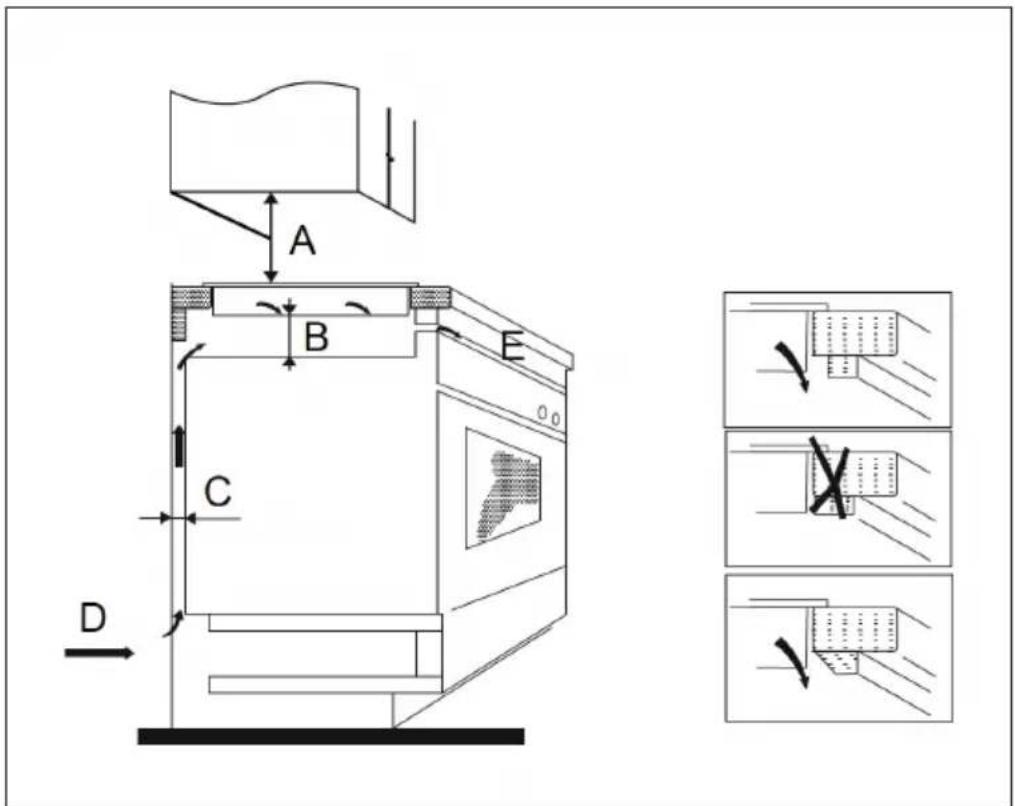

Avvertenza: la distanza di sicurezza tra piano cottura e mobile pensile sovrastante deve essere di almeno 760 mm.

Avvertenza: le misure nella tabella sono in "mm".

A B C D E
760 min.	50 min. 20 Apertura ingresso	aria	Apertura uscita aria5 mm

Prima dell'installazione

Assicurarsi di quanto segue:

• La superficie di lavoro è in piano e nessuno dei componenti strutturali occupa lo spazio necessario per il dispositivo.
• Il piano di lavoro è in materiale termoresistente e isolante.
• Se un forno si trova sotto al dispositivo, deve essere dotato di ventola di raffreddamento.
• Un disgiuntore di sicurezza, che permette lo scollegamento totale dell'alimentazione, è integrato e montato nella canalizzazione elettrica secondo le norme locali relative al cablaggio.
• Il disgiuntore di sicurezza è di una tipologia approvata e che abbia un'apertura di contatto di 3 mm tra tutti i poli (o in tutti i conduttori (fasi) attivi se le normative locali lo permettono).
• Il disgiuntore di sicurezza è facilmente accessibile da parte dell'utilizzatore del piano cottura a induzione.
• Contattare le autorità locali per l'edilizia se ci sono dubbi riguardanti l'installazione.
• Montare materiali termoresistenti e facili da pulire (come piastrelle di ceramica) sulle pareti intorno al piano cottura.

Dopo l'installazione

Assicurarsi di quanto segue:

• Il cavo di alimentazione non è accessibile a causa di cassetti e sportelli degli armadi.
• Viene garantito un flusso d'aria fresca sul lato inferiore del dispositivo, in modo da avere un ricambio d'aria.
• Viene montata una protezione dal calore sotto al dispositivo, se viene installato sopra a cassetti o armadi.
• Il disgiuntore di sicurezza è facilmente accessibile da parte dell'utilizzatore del piano cottura.

Passaggi per l'installazione

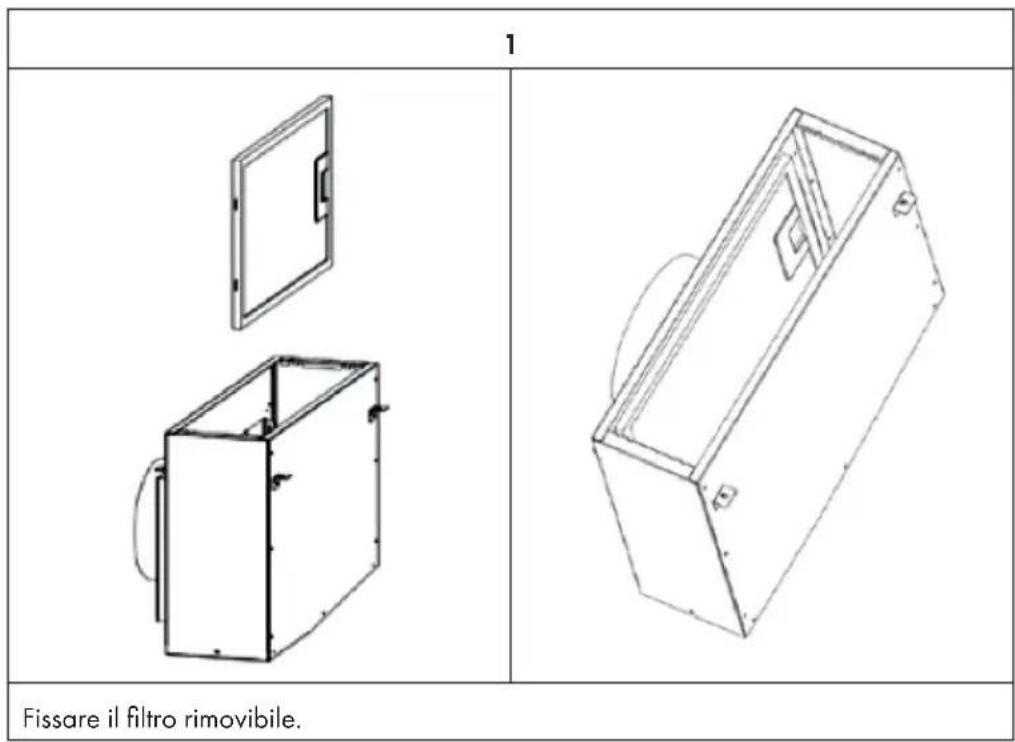

1 Fissare il filtro rimovibile.

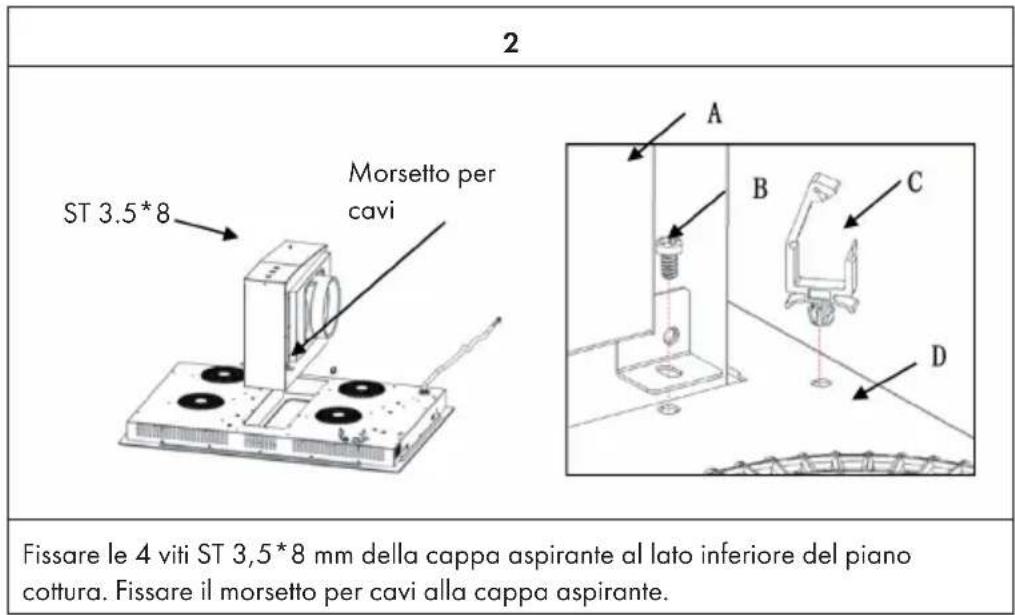

2 ST 3.5*8 Morsetto per cavi A B C D Fissare le 4 viti ST 3,5*8 mm della cappa aspirante al lato inferiore del piano cottura. Fissare il morsetto per cavi alla cappa aspirante.

(A) Cappa aspirante

(B) Vite

(C) Morsetto per cavi

(D) Piano cottura a induzione

3

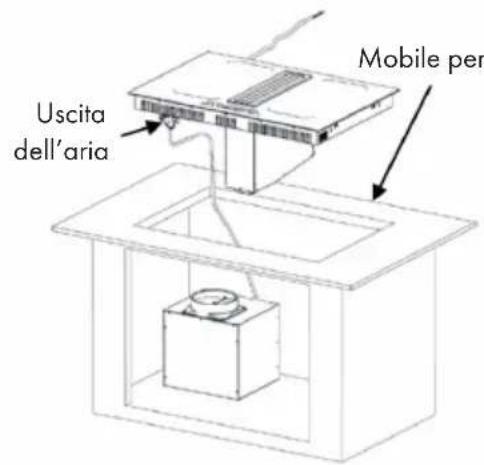

Uscita dell'aria Mobile per

incasso C A B

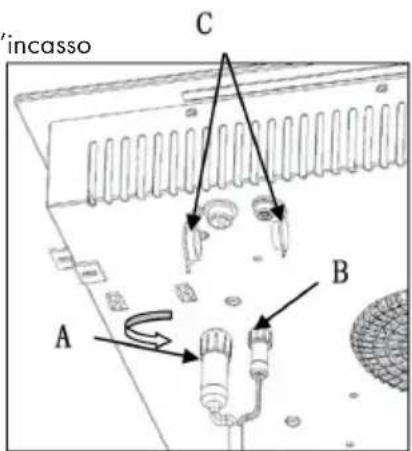

Aprire la copertura impermeabile (C) su lato inferiore del piano cottura, collegare la spina (A & B) e bloccarla.

4

Fissare il contenitore dell'olio (A). Fissare il piano cottura sul piano di lavoro, avvitando i 4 supporti (D) al lato inferiore del piano cottura (E) con le viti (C).

5

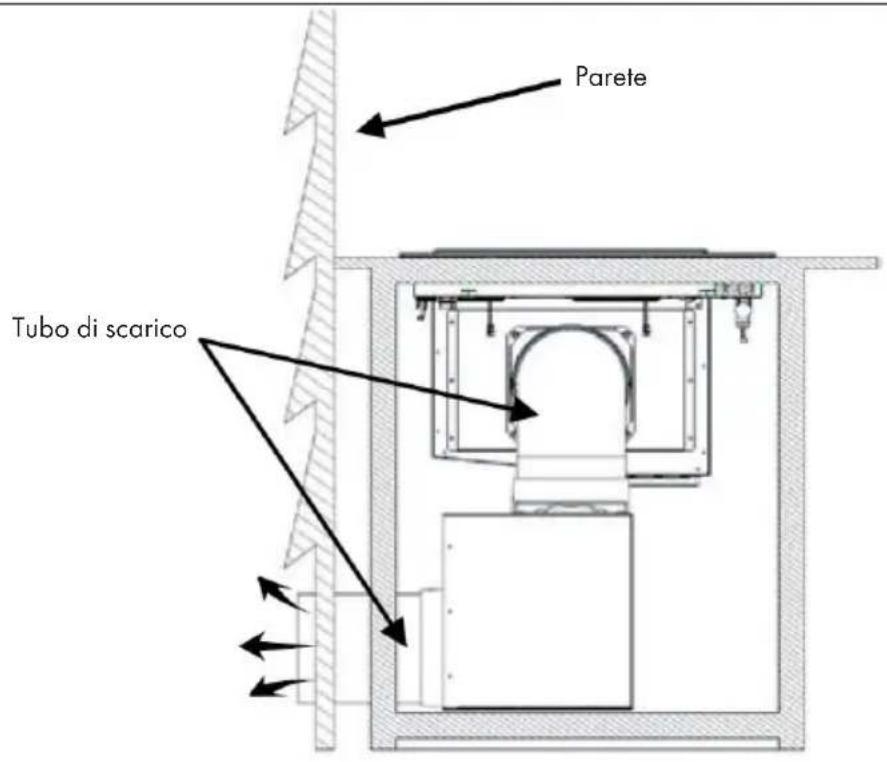

Parete Tubo di scarico

Collegare il tubo di scarico lungo 1,5 m con la cappa aspirante. Fissare la valvola monodirezionale sul punto di uscita dell'aria della cappa aspirante. Fissare poi il tubo di scarico alla valvola monodirezionale. Collegare il piano cottura alla rete elettrica.

6

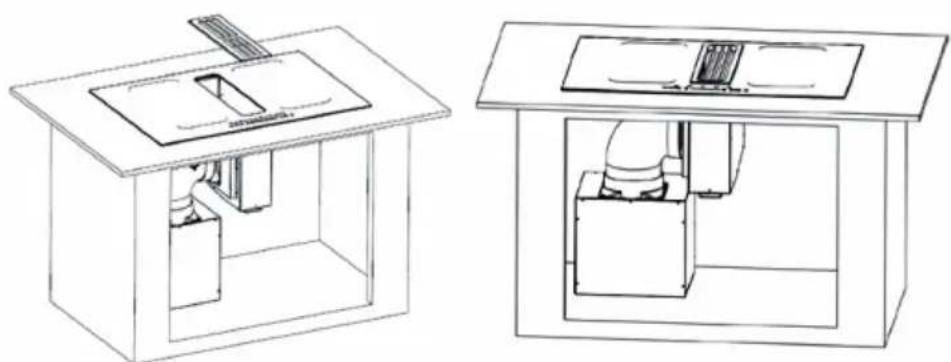

Completare l'installazione inserendo la griglia di scarico dell'aria.

Connessione alla rete elettrica

ATTENZIONE

Pericolo di lesione! Il piano cottura a induzione deve essere installato da tecnici specializzati. Non cercare di installarlo autonomamente.

• Non installare il dispositivo direttamente sopra a lavastoviglie, congelatori, lavatrici o asciugatrici, in quanto l'umidità potrebbe danneggiare i componenti elettronici del dispositivo.
• Il dispositivo deve essere installato in modo da permettere al calore di essere trasmesso, migliorando così l'affi dabilità del dispositivo.
  • Le pareti e le superfi ci intorno al dispositivo devono essere termoresistenti.
• Per evitare danni, lo strato di materiale adesivo deve essere termoresistente.
  • Non utilizzare pulitori a vapore per lavare il dispositivo.

Connessione alla rete elettrica

ATTENZIONE

Pericolo di lesione! Questo dispositivo deve essere collegato alla rete elettrica da un tecnico qualifi cato o da un elettricista.

Prima del collegamento alla rete elettrica, controllare quanto segue:

• Il sistema di cavi della casa è adatto alla potenza necessaria al dispositivo.
• La tensione corrisponde a quella indicata sulla targhetta del dispositivo.
• I cavi di affl usso di tensione possono resistere al carico indicato sulla targhetta del dispositivo.

Non utilizzare adattatori, riduttori, o ciabatte multipresa per collegare il dispositivo all'alimentazione elettrica, in quanto potrebbero risultare sovraccarichi e incendi. Il cavo di alimentazione non deve toccare componenti del dispositivo bollenti e deve essere posizionato in modo da non diventare mai più caldo di 75 °C.

Avvertenza: consultare un elettricista per assicurarsi che la rete elettrica di casa sia adatta al dispositivo. Se sono necessarie modifi che alla rete elettrica, queste devono essere realizzate da un elettricista qualifi cato.

• Se il cavo di alimentazione è danneggiato e deve essere sostituito, contattare il produttore o il servizio di assistenza ai clienti, in modo da evitare danni a cose e/o persone.
• Se il dispositivo è collegato direttamente con la presa elettrica, deve essere installato un disgiuntore di sicurezza con un'apertura di contatto di almeno 3 mm tra tutti i contatti.
• L'installatore deve controllare la sicurezza del collegamento elettrico e assicurarsi che rispetti le norme di sicurezza.
• Il cavo di alimentazione non deve essere piegato o schiacciato.
• Controllare regolarmente se il cavo di alimentazione è danneggiato.

MESSA IN FUNZIONE E UTILIZZO

Controllo touch

• I tasti del pannello di controllo del dispositivo sono touch e non è quindi necessario esercitare pressione.
• Premere i tasti con il polpastrello e non con la punta delle dita.

- Ogni volta che il dispositivo registra un contatto con la superficie touch, viene emesso un segnale acustico.

- Assicurarsi che i tasti siano sempre puliti, asciutti e che non siano coperti (ad es. da oggetti o panni). Anche un sottile strato d'acqua può rendere difficoltàoso l'utilizzo dei tasti.

Scegliere le stoviglie adatte

Avvertenza: utilizzare solo stoviglie adatta all'induzione. Cercare il simbolo dell'induzione sull'imballaggio o sul fondo delle pentole.

Per controllare se le stoviglie sono adatte, è possibile realizzare un test magnetico. Se il magnete viene attratto, la pentola è adatta all'induzione.

Se non avete un magnete a portata di mano:

1. Riempire con un po' d'acqua la pentola in questione.
2. Se il simbolo non compare sul pannello di controllo e l'acqua si scalda, la pentola è adatta all'induzione.

Stoviglie dei seguenti materiali non sono adatte: acciaio inox puro, alluminio o rame senza fondo magnetico, vetro, legno, porcellana, argilla. Non utilizzare pentole con bordi taglienti o con fondo arrotondato.

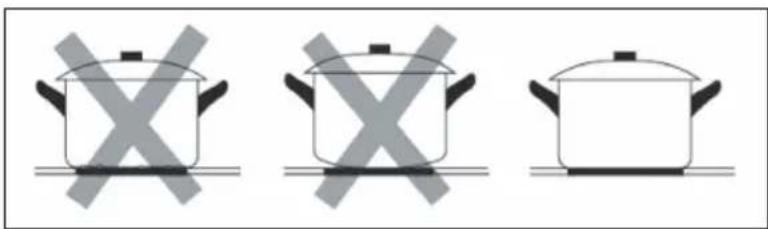

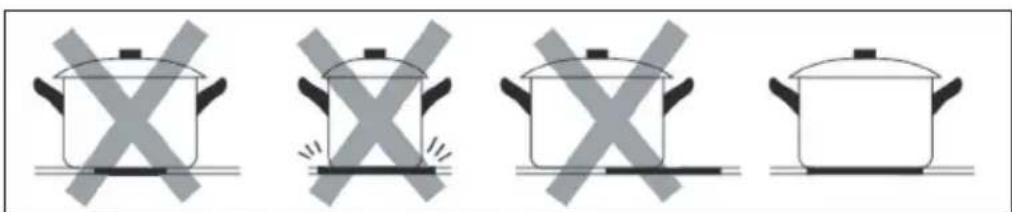

Assicurarsi che il fondo della pentola sia piatto, poggi sulla superficie in vetro e sia della stessa grandezza del fornello. Utilizzare solo pentole con diametro equivalente a quello del fornello su cui vengono utilizzate. Se si utilizzano pentole più grosse, viene consumata energia al massimo livello di efficienza. Se si utilizzano pentole più piccole, l'efficienza potrebbe essere inferiore alle aspettative. Pentole con un diametro inferiore a 140 mm potrebbero non essere rilevate dal fornello a induzione. Posizionare le pentole sempre al centro del fornello.

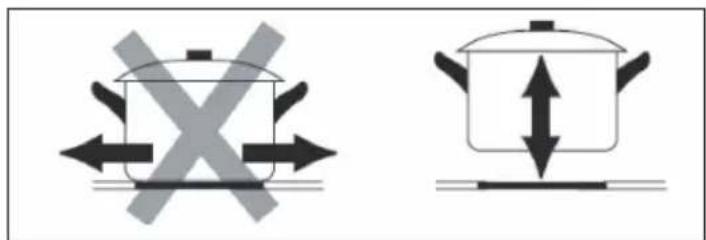

Sollevare sempre le pentole per toglierle dal fornello. Non trascinare le pentole sul piano di cottura per evitare che il vetro si graffi.

Dimensioni delle pentole

I fornelli si adattano automaticamente, fino a un certo punto, al diametro del fondo delle pentole. Il fondo delle pentole deve però avere un diametro minimo in relazione al fornello. Per ottenere la massima efficienza dal fornello, posizionare la pentola al centro.

Fornello Diametro del fondo della pentola per cottura a induzione

1, 2, 3, 4 120

Zona a induzione flessibile

Iniziare la cottura

Toccare il tasto On/Off. Dopo l'accensione, il dispositivo emette un segnale acustico e il pannello di controllo mostra (-) o (- -), a indicare che il dispositivo è in standby.
Posizionare una pentola adatta sul fornello che si desidera utilizzare. Assicurarsi che il fondo della pentola e la superficie del fornello siano puliti e asciutti.
Toccando la selezione del fornello, si illuminerà l'indicazione relativa al fornello scelto.
Regolare la potenza con il cursore:Se non viene impostata la temperatura entro un minuto, il dispositivo a induzione si spegne automaticamente. Bisogna quindi riaccendere il dispositivo.La temperatura può essere regolata in ogni momento durante la cottura.

Il simbolo 7 ampeggia alternativamente con l'impostazione della temperatura del pannello di controllo. Ciò significa:

• La pentola non è posizionata correttamente sul fornello.
• La pentola utilizzata non è adatta all'induzione.
• La pentola è troppo piccola o non si trova al centro del fornello.

Se sul fornello non c'è una pentola adatta, non viene prodotto calore. Se non viene posizionata una pentola adatta sul fornello, il pannello di controllo si spegne automaticamente dopo un minuto.

Terminare la cottura

Toccare la zona che si desidera spegnere sulla selezione dei fornelli.
Spegnere il fornello facendo scorrere verso sinistra il dito sul cursore della temperatura. Assicurarsi che il pannello di controllo mostri (0).
Assicurarsi che il display mostri prima (0) e poi (H).
Spegnere tutto il piano cottura con On/Off.

Avvertenza: (H) indica che il fornello è ancora troppo caldo per poter essere toccato. La lettera scompare non appena la superficie ha raggiunto una temperatura sicura. Finché viene mostrata la (H) è possibile utilizzare il calore residuo per riscaldare altre pentole. Basta posizionarle sul fornello ancora caldo.

Funzione boost

Attivare la funzione boost
Toccare il tasto di selezione dei fornelli.
Premendo il tasto boost, l'indicazione del fornello mostra (P) e la massima potenza viene impostata automaticamente.
Disattivare la funzione boost
Toccare il tasto di selezione dei fornelli e selezionare il fornello su cui si desidera disattivare la funzione boost.
Premere il tasto boost. Il fornello torna alla potenza impostata in precedenza.

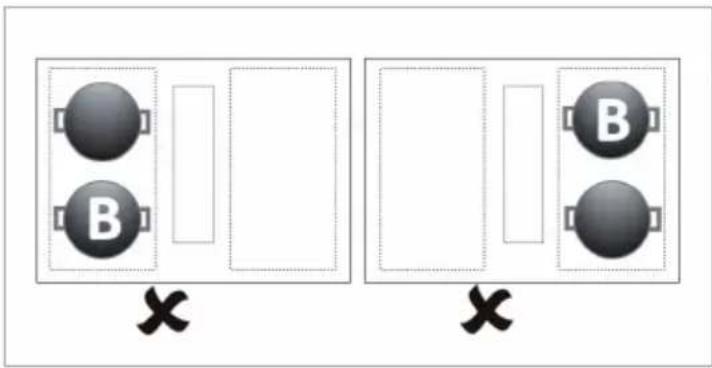

Avvertenze sulla funzione boost

La funzione boost può essere utilizzata su tutti i fornelli. Prima di attivare la funzione boost, spegnere prima l'altro fornello sullo stesso lato.

Sbagliato:

Zona a induzione flessibile

• Questa zona può essere utilizzata come grande fornello unico o come due fornelli singoli, in base alle necessità.
• La zona flessibile è composta da due induttori indipendenti, che possono essere utilizzati separatamente. Se si utilizza la zona come un grande fornello unico, viene trasmessa la stessa potenza su tutta la superficie quando ci si appoggia sopra una pentola. La porzione su cui non poggia la pentola viene spenta automaticamente.

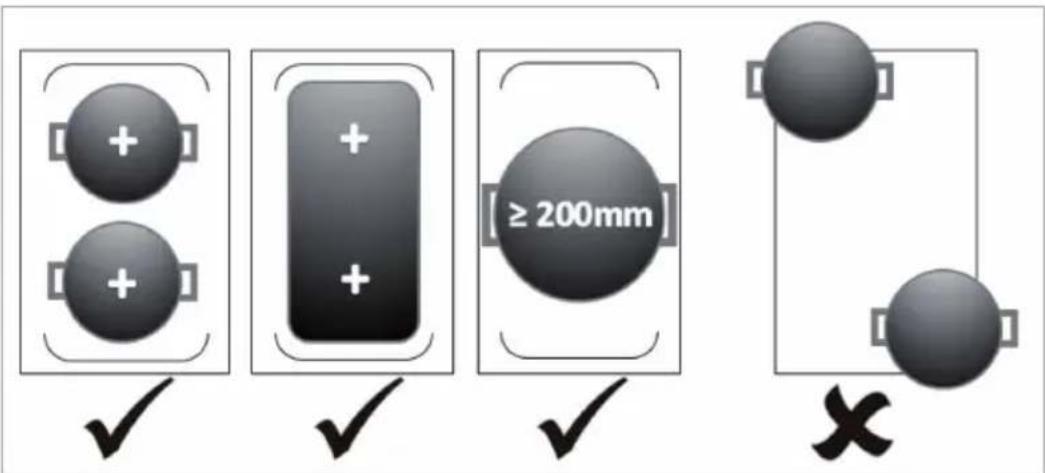

Esempi di posizionamento corretto e scorretto delle pentole

Avvertenza: assicurarsi di posizionare le pentole al centro del piccolo fornello, anche quando si utilizza la zona flessibile. Se le pentole sono ovali, rettangolari o molto lunghe, assicurarsi di posizionarle sulla zona flessibile in modo da coprire entrambe le croci (rispettivamente al centro del fornello piccolo). Le pentole devono coprire più di 3/4 della superficie riscaldante. Non si consiglia il posizionamento di una pentola tonda nella zona centrale.

Utilizzo come grande fornello unico

Per utilizzare la zona flessibile come un unico fornello, basta toccare il relativo tasto (v. immagine). L'impostazione della potenza funziona come per i fornelli singoli.

Utilizzo come due fornelli indipendenti

Per utilizzare la zona flessibile come due fornelli indipendenti con diverse impostazioni di potenza, premere nuovamente il tasto per il fornello grande.

Come utilizzare la cappa aspirante con aspirazione in avanti

1. Toccare il tasto On/Off. Dopo l'accensione viene emesso un segnale acustico e tutte le indicazioni mostrano (-) o (- -). L'indicazione per la cappa aspirante mostra (0). Il piano cottura è in standby.
2. Toccare il tasto per l'aspirazione e lampeggia un'indicazione accanto al tasto.
3. Impostare il livello toccando di nuovo il tasto per l'aspirazione. La potenza è impostabile da livello 1 a 3. A livello di potenza P, l'aspirazione dura 8 minuti.

Blocco dei tasti

I tasti possono essere bloccati per impedire un utilizzo involontario (ad esempio bambini che accendono involontariamente i fornelli).

• Premere brevemente una volta sul tasto per il blocco dei tasti. L'indicazione del timer mostra (Lo).
• Per disattivare il blocco dei tasti, assicurarsi che il piano cottura sia acceso e tenere premuto per qualche secondo il tasto per il blocco.

Avvertenza: quando il blocco dei tasti è attivo, tutti i tasti sono bloccati tranne On/Off. In caso di emergenza è possibile spegnere il dispositivo con On/Off. All'utilizzo successivo è necessario disattivare il blocco dei tasti dopo l'accensione.

IMPOSTAZIONI TIMER

Il timer può essere utilizzato in due modi:

1. Può essere impostato un determinato tempo, allo scadere del quale il dispositivo emette segnali acustici. In tal caso non vengono spenti fornelli allo scadere del tempo.

2. Può essere impostato in modo tale da far spegnere automaticamente uno o più fornelli allo scadere del tempo.

Nota: il tempo massimo impostabile e' di 99 minuti

Utilizzo del timer senza selezione del fornello

Assicurarsi che il piano cottura sia acceso.Avvertenza: il timer può essere utilizzato anche se non è stato selezionato alcun fornello. Toccando il timer, viene mostrato (30) sul display del timer.
Impostare il tempo con (+) e (-). Tenere premuti i tasti per impostare il tempo più rapidamente.
Se si desidera disattivare il timer, tenere premuto il tasto dei minuti fino a quando sul display compare (00).
Non appena il tempo è impostato, inizia subito il conto alla rovescia. L'orologio mostra il tempo restante e l'indicazione del timer lampeggia per 5 secondi.
Quando è scaduto il tempo del timer, viene emesso un segnale acustico per 30 secondi e l'orologio mostra (- - ).

Utilizzo del timer con selezione del fornello

Toccare il tasto di selezione del fornello da spegnere quando scade il timer.
Toccando il timer, viene mostrato (30).
Impostare il tempo desiderato con (+) o (-).Tenere premuto il tasto per cambiare il tempo più rapidamente. Il display mostra il tempo impostato.
Non appena il tempo è stato impostato, inizia il conto alla rovescia. L'orologio mostra il tempo restante e l'indicazione del timer lampeggia per 5 secondi. Il punto rosso accanto all'indicazione della potenza lampeggia e indica che questa zona è stata selezionata.
Se si desidera disattivare il timer, selezionare la zona di cottura e premere il tasto timer. L'indicazione sopra all'orologio mostra (00).
A tempo scaduto, la zona di cottura si spegne e il display mostra (H).

Avvertenza: altri fornelli accesi in precedenza, restano accesi.

Selezionare diversi fornelli

Se si utilizza questa funzione per più di una zona, l'indicazione del timer mostra il tempo più breve.

Esempio: il timer della zona 2 è impostato su 3 minuti e quello della zona 3 su 6 minuti. Il timer mostra (03).

	Impostato su 6 minuti
	Impostato su 3 minuti

Avvertenza: il punto rosso che lampeggia vicino all'indicazione della potenza significa che l'indicazione del timer mostra il tempo della zona riscaldante. Se si desidera controllare il tempo impostato di un'altra zona riscaldante, toccare il tasto delle zone riscaldanti. Il timer mostra il tempo impostato.

Una volta scaduto il tempo, il fornello si spegne e il display mostra (H).

Se si desidera reimpostare un timer già avviato, ricominciare dal 1° passaggio.

Funzione pausa

Assicurarsi che il piano di cottura sia acceso. Avvertenza: è possibile utilizzare la funzione pausa se non sono stati selezionati fornelli. Premere una volta timer, l'indicazione del timer comincia a lampeggiare e sul display del timer compare (PU). Il timer inizia un conto alla rovescia di 10 minuti e sul display resta indicato (PU).
Dopo 10 minuti vengono emessi 5 segnali acustici. Il display mostra (PU) e l'indicazione di potenza vicino alla zona di cottura lampeggia.
Toccare il tasto delle zone riscaldanti per riaccendere la zona in questione. Il punto smette di lampeggiare. L'indicazione del timer continua a mostrare (PU). Premerla per mettere di nuovo in pausa.
Se si desidera interrompere la funzione pausa, assicurarsi di non aver selezionato alcuna zona riscaldante. Premere una volta il tasto timer, l'indicazione del timer mostra (- -). La zona riscaldante funziona in modalità normale.

Tempo fino allo spegnimento automatico

Lo spegnimento automatico è una funzione di protezione del dispositivo. Se ci si dimentica di spegnere il fornello dopo la cottura, viene spento automaticamente dopo un periodo di tempo predefinito in fabbrica. I tempi cambiano in base al livello di potenza, come mostrato nella tabella sottostante.

Livello di potenza	Mantenimento calore	1 2	3 4 5	6 7 8	9
Tempo di funzionamento (ore)	8 8 8 8	4 4 4	2 2 2

Se la pentola viene tolta dal fornello, il dispositivo smette di scaldare automaticamente e si spegne dopo 2 minuti.

AVVERTENZA

Pericolo d'incendio! Prestare particolare attenzione quando si frigge, dato che olio e grassi si scaldano molto rapidamente, soprattutto se si utilizza la funzione boost. A temperature molto elevate, olio e grassi possono prendere fuoco spontaneamente e rappresentano un serio rischio d'incendio.

Suggerimenti per cucinare

• Abbassare il calore quando inizia l'ebollizione.
- L'utilizzo di coperchi riduce il tempo di preparazione e permette di risparmiare energia grazie al mantenimento del calore.
- Minimizzare la quantità di acqua e grassi per ridurre i tempi di preparazione.
- Iniziare a cucinare con un'impostazione di calore elevata e ridurla quando l'alimento si è scaldato completamente.

Cuocere il riso a fuoco lento

• Quando si cuoce a fuoco lento, gli alimenti si cuociono sotto al punto di ebollizione a circa 85 °C. Le bolle salgono in superfi cie nel liquido in cottura. Sobbollire è fondamentale per zuppe squisite e morbidi stufati, dato che il gusto si sviluppa senza cuocere eccessivamente la pietanza. Anche salse che contengono uova o addensate con la farina devono essere cotte sotto il punto di ebollizione.
• La preparazione del riso con il metodo di assorbimento può richiedere un'impostazione della temperatura elevata, per garantire la completa cottura nel tempo consigliato.

Cuocere una bistecca

Per preparare bistecche succose e ricche di aroma:

1. Lasciar riposare la bistecca a temperatura ambiente per 20 minuti.
2. Scaldare una padella.
3. Spalmare dell'olio su entrambi i lati della bistecca. Versare un po' d'olio nella padella e metterci la bistecca.
4. Quando si cucina una bistecca, girarla una sola volta. La durata dipende dallo spessore della bistecca e dal grado di cottura che si desidera. Il tempo può variare da 2 a 8 minuti per lato. Premere (con una forchetta o un mestolo) sulla bistecca per controllare il grado di cottura. Più è dura, più è cotta.
5. Far riposare infine la bistecca per qualche minuto su un piatto caldo in modo che si ammorbidisca e i succhi si ridistribuiscano.

Cuocere pietanze mescolando

1. Utilizzare una wok piatta adatta all'induzione o una grossa padella.
2. Tenere pronti tutti gli ingredienti e gli utensili. Cuocere mescolando è un metodo da realizzare in modo rapido. Se si hanno grandi quantità di cibo, cuocerle in diverse porzioni e non tutte in una volta.
3. Far riscaldare la padella e aggiungere due cucchiaini d'olio.
4. Iniziare a cuocere la carne, toglierla e metterla da parte al caldo.
5. Cuocere le verdure mescolandole. Quando le verdure sono ben calde ma ancora al dente, abbassare il calore, aggiungere la carne e la salsa.
6. Mescolare gli ingredienti per garantire che tutto sia ben caldo.
7. Servire immediatamente.

Avvertenza: se sul piano cottura a induzione si trova una pentola non magnetica (ad es. alluminio), una pentola della dimensione sbagliata, o piccoli oggetti (ad es. coltelli, forchette, ciotole), il dispositivo passa automaticamente dopo un minuto alla modalità standby. La ventola continua a raffreddare il dispositivo per un minuto.

PULIZIA E MANUTENZIONE

Avvertenza: staccare sempre la spina e far raffreddare il dispositivo prima di procedere alla pulizia.

Cosa Come Importante!
Sporco quotidiano sul vetro (impronte delle dita, segni, macchie causate da cibo o liquidi traboccati che non contengono zucchero).	1 Spegnere il fornello.2 Spruzzare un detergente per piani cottura a fornello caldo, ma non bollente.3 Passare un panno umido e asciugare il fornello.4 Riaccendere il fornello.	• Quando il fornello viene spento, scompare l'indicazione "Superficie bollente" anche se il fornello è ancora bollente. Attenzione a non ustionarsi!• Non utilizzare spugne o prodotti abrasivi, dato che potrebbero danneggiare la superficie. Controllare sull'imballaggio del prodotto in questione se è adatto per piani cottura a induzione.• Non lasciare residui di detergente sul fornello, altrimenti potrebbe macchiarsi.
Residui bruciati, sciolti, bollenti contenenti zucchero o spruzzi sul vetro.	Rimuovere i resti con un taglierino, un rasoio o un raschietto per piani cottura in vetroceramica, facendo attenzione a non scottarsi con il fornello acceso.1 Spegnere il fornello.2 Tenere il raschietto inclinato di 30° e grattare i resti in un angolo freddo del fornello.3 Rimuovere lo sporco con un panno.4 Seguire i passaggi 2-4 nel paragrafo “Sporco quotidiano”.	Rimuovere macchie e spruzzi immediatamente, dato che una volta raffreddati sono molto difficili da togliere.Attenzione: rischio di lesione! Non appena viene tolta la copertura di sicurezza dal taglierino, viene esposta la lama affilata. Utilizzarlo con cura e fare attenzione a non farsi male.
Resti di cibo e liquido sui tasti funzione.	1 Spegnere il fornello.2 Ammorbidire i resti.3 Pulire i tasti con un panno umido, una spugna morbida o uno straccio da cucina.4 Seguire i passaggi 2-4 nel paragrafo “Sporco quotidiano”.	Se c’è del liquido sopra a un fornello, è possibile che questo emetta un segnale acustico, si spenga da solo e che i tasti non funzionino più. Prima di riaccendere un fornello, assicurarsi che i tasti siano puliti e asciutti.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa Possibile soluzione
Il piano cottura non si accende.	Non c'è corrente. Assicurarsi che	il piano cottura sia collegato alla rete elettrica e sia acceso. Controllare se è scattato un fusibile o se è guasto. Se il problema persiste, contattare un tecnico qualificato.
I tasti funzione non reagiscono.	I tasti sono bloccati. Disattivare il	blocco dei tasti (v. "Disattivare il blocco dei tasti" nel capitolo "Utilizzo").
Difficoltà nell'utilizzo dei tasti.	Sui tasti c'è un sottile strato d'acqua o si sta utilizzando la punta delle dita e non il polpastrello.	Assicurarsi che i tasti siano asciutti e utilizzare i polpastrelli.
Il vetro è graffiato.	Pentole con bordi taglienti o utilizzo di spugne o prodotti abrasivi.	Utilizzare solo pentole con fondi piatti e puliti. Non utilizzare spugne o prodotti abrasivi per la pulizia.
Alcune padelle fanno rumori scricchiolanti o scoppiettanti.	Per motivi strutturali alcune pentole e padelle possono emettere questo tipo di rumori, dato che il fondo è spesso composto da diversi materiali, che si espandono con il calore.	Non si tratta di un errore. Questi rumori sono del tutto normali.
Il dispositivo emette un lieve rumore se viene utilizzato con un'impostazione di calore elevata.	Questo è dovuto alla tecnologia a induzione.	Questo è del tutto normale.Il rumore dovrebbe però scomparire o diventare meno intenso quando si abbassa il livello di potenza.
Il dispositivo emette il rumore di una ventola.	La ventola integrata nel dispositivo si è accesa per evitare il surriscaldamento dei componenti elettronici. Può capitare che la ventola rimanga in funzione per un certo tempo anche dopo lo spegnimento del dispositivo.	Questo è normale e non è necessario intervenire. Non staccare la spina del dispositivo se la ventola è ancora in funzione.
Le pentole non si scaldano e compare il simbolo U.	1 Il dispositivo non rileva la pentola, perché non è adatta all'induzione.2 Il dispositivo non rileva la pentola, perché questa è troppo piccola per il fornello o perché non è posizionata al centro.	Utilizzare solo stoviglie adatte all'induzione (v. "Scegliere le stoviglie"). Posizionare la pentola al centro del fornello e assicurarsi che le dimensioni del fondo siano adatte al fornello.
Il dispositivo o il fornello si sono spenti inaspettatamente, viene emesso un segnale acustico e viene indicato un codice di errore (normalmente alternato a una o due cifre sull'indicazione del timer).	Errore tecnico. Annotarsi il codice	di errore,staccare la spina e contattare il servizio di assistenza ai clienti.

Codici di errore e il loro signifi cato

Il dispositivo è dotato di una funzione di autodiagnosi. Questo permette al tecnico di controllare la funzione di diversi componenti, senza dover smontare il dispositivo.

Codice di errore Possibile causa Possibile soluzione
F3/F4 Guasto del sensore di temperatura della bobina di induzione.		Contattare il servizio di assistenza ai clienti.
F9/FA Guasto del sensore di temperatura IGBT.		Contattare il servizio di assistenza ai clienti.
E1/E2 Tensione di corrente anormale.		Controllare che la tensione sia normale. Accendere il dispositivo quando la tensione è normale.
E3 La temperatura del sensore di temperatura della bobina di induzione è molto elevata.		Contattare il servizio di assistenza ai clienti.
E5 Il sensore di temperatura IGBT misura temperature elevate.		Riaccendere il dispositivo dopo che si è raffreddato.

ATTENZIONE

Pericolo di lesione! Non smontare autonomamente il dispositivo se compare un codice di errore, in modo da evitare danni a cose e/o persone.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10033061
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	10,1 kWh/Anno
Classe di efficienza energetica A+
Efficienza fluidodinamica FDE	hood	18,9
Classe di efficienza fluidodinamica C
Efficienza luminosa LE	hood	- Lux/W
Classe di efficienza luminosa		-
Grado di separazione del grasso	GFFhood	40,7	%
Classe relativa al grado di separazione del grasso		G
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		153,6 / 271,9	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		- m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		41 / 54	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		67	dB
Potenza assorbita a dispositivo spento	Po	0,42 W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10033061
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	10,1 kWh/Anno
Fattore di incremento nel tempo f 1,3
Efficienza fluidodinamica FDE	hood	18,9
Indice di efficienza energetica EEI	hood	37,4
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	148,4 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	97 Pa
Flusso d'aria massimo	Q_max	286,2	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	21,2	W
Potenza nominale del sistema di illuminazione	W_L	-	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	-	Lux
Potenza assorbita misurata a dispositivo in standby	P_o	-	W
Potenza assorbita misurata a dispositivo spento	P_s	0,42 W
Livello di rumorosità	LWA	54 dB
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

INDICAZIONI PER LA TUTELA DELL' AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
