GEBRUIKSAANWIJZING GPS 40A Güde

Vertaling van de originele gebruiksaanwijzing Plasmasnijder

Schoonmaken / Onderhoud

Schoonmaken / Onderhoud

Schoonmaken / Onderhoud

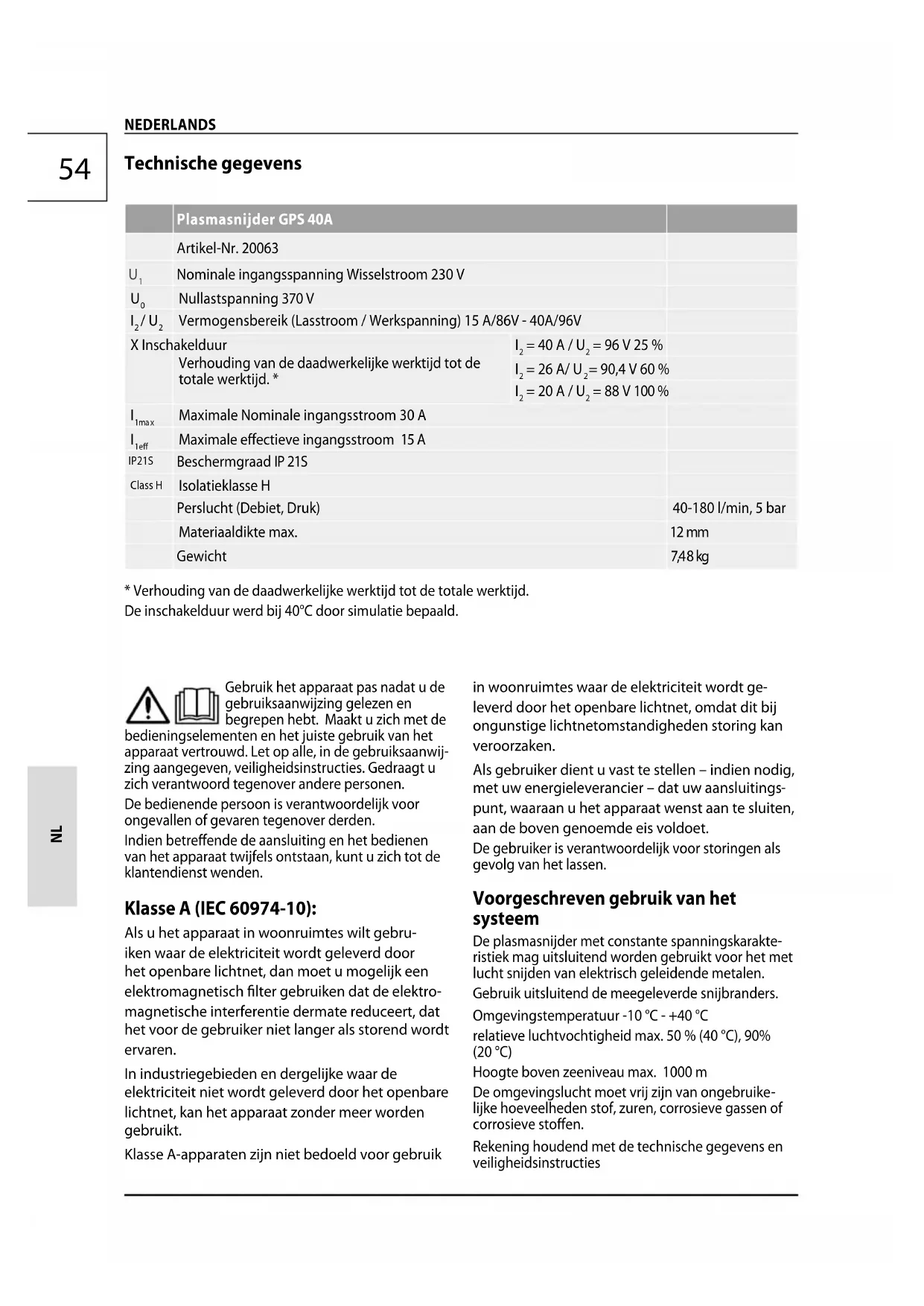

Vermogensbereik (Lasstroom / Werkspanning) 15 A/86V - 40A/96V X Inschakelduur Verhouding van de daadwerkelijke werktijd tot de totale werktijd. *

Maximale eectieve ingangsstroom 15 A IP21S Beschermgraad IP 21S Class H Isolatieklasse H Perslucht (Debiet, Druk) 40-180 l/min, 5 bar Materiaaldikte max. 12 mm Gewicht 7,48 kg

• Verhouding van de daadwerkelijke werktijd tot de totale werktijd. De inschakelduur werd bij 40°C door simulatie bepaald. NEDERLANDS Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaanwij- zing aangegeven, veiligheidsinstructies. Gedraagt u zich verantwoord tegenover andere personen. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden. Klasse A (IEC 60974-10): Als u het apparaat in woonruimtes wilt gebru- iken waar de elektriciteit wordt geleverd door het openbare lichtnet, dan moet u mogelijk een elektromagnetisch lter gebruiken dat de elektro- magnetische interferentie dermate reduceert, dat het voor de gebruiker niet langer als storend wordt ervaren. In industriegebieden en dergelijke waar de elektriciteit niet wordt geleverd door het openbare lichtnet, kan het apparaat zonder meer worden gebruikt. Klasse A-apparaten zijn niet bedoeld voor gebruik in woonruimtes waar de elektriciteit wordt ge

leverd door het openbare lichtnet, omdat dit bij ongunstige lichtnetomstandigheden storing kan veroorzaken. Als gebruiker dient u vast te stellen – indien nodig, met uw energieleverancier – dat uw aansluitings

punt, waaraan u het apparaat wenst aan te sluiten, aan de boven genoemde eis voldoet. De gebruiker is verantwoordelijk voor storingen als gevolg van het lassen. Voorgeschreven gebruik van het systeem De plasmasnijder met constante spanningskarakte- ristiek mag uitsluitend worden gebruikt voor het met lucht snijden van elektrisch geleidende metalen. Gebruik uitsluitend de meegeleverde snijbranders. Omgevingstemperatuur -10 °C - +40 °C relatieve luchtvochtigheid max. 50 % (40 °C), 90% (20 °C) Hoogte boven zeeniveau max. 1000 m De omgevingslucht moet vrij zijn van ongebruike

lijke hoeveelheden stof, zuren, corrosieve gassen of corrosieve stoen. Rekening houdend met de technische gegevens en veiligheidsinstructies NL55

Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden niet aansprakelijk gesteld worden. Wij maken u erop attent dat onze installaties qua bestemming niet geconstrueerd zijn voor gebruik in ondernemingen, handwerkateliers of industriële be

drijven. Onder omstandigheden in ondernemingen, handwerkateliers of industriële bedrijven kunnen wij geen garantie verlenen. Eisen aan de bedienende persoon De bedienende persoon moet, voor het gebruik van hetapparaat, de gebruiksaanwijzing goed gelezen hebben. Omdat het gebruik van het apparaat bij verkeerde hantering voor aanzienlijke gevaren kan zorgen, mogen alleen deskundige personen het apparaat gebruiken. De bediener moet adequaat zijn opgeleid in de instel

ling, bediening en gebruik van de machine. Kwalicatie: Behalve een uitvoerige instructie doorvakkundig verkooppersoneel is er geen speciale kwalicatievoor het gebruik van het apparaat nodig. Minimale leeftijd: Het apparaat mag slechts door personen gebruikt worden van 18 jaar of ouder. Uitzondering hierop is het gebruik door jeugdige personen bij een beroepsopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Scholing: Om het apparaat te kunnen gebruiken is enigpassend onderricht, door een vakman, resp. debedieningsaanwijzing, voldoende. Een speciale scholing isniet noodzakelijk. De bedienende persoon is verantwoordelijk voor ongevallen of gevaren tegenover derden. Resterende gevaren Ondanks de nakoming van de gebruiksaanwijzing kunnen ook onzichtbare restrisico’s bestaan. Ook als u het lasapparaat voor gevulde draad volgens de voorschriften gebruikt, blijven er altijd restrisico‘s. Ook als u het lasapparaat voor gevulde draad volgens de voorschriften gebruikt, blijven er altijd restrisico‘s

• Oogletsel door verblinding,

• Aanraken van hete onderdelen van het apparaat of van het werkstuk (brandwonden),

• Bij ondeskundige bescherming ongeval- en brand

gevaar door spattende vonken of slakdeeltjes,

• Voor de gezondheid schadelijke emissie van rook en gassen, bij luchttekort resp. onvoldoende afzuiging in afgesloten ruimten. Verlaag het restrisico door het lasapparaat voor ge

vulde draad zorgvuldig en volgens de voorschriften te gebruiken en alle aanwijzingen in acht te nemen. Handelswijze in noodgeval Tref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust. Indien u hulp vraagt, geef de volgende gegevens door

1. Plaats van het ongeval,

2. Soort van het ongeval,

3. Aantal gewonden mensen,

4. Soort verwondingen

Algemene veiligheidsinstructies GEVAAR! Stroomschok! Er is letselgevaar door elektrische stroom! WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waar- schuwingen en voorschriften voor toekomstig gebruik. Houd uw werkplek schoon en netjes. Wanordelijke werkplekken en werkbanken verhogen de kans op ongevallen en letsels. Dit apparaat is niet geschikt voor het gebruik door personen (inclusief kinderen) met beperkte lichamelijke, sensorische of geestelijke vermogens of gebrekkige ervaring resp. vakkennis, tenzij ze dieno

vereenkomstig worden geïnstrueerd of begeleid door een voor de veiligheid verantwoordelijke persoon. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het apparaat spelen. Het apparaat en het verpakkingsmateriaal zijn geen kinderspeelgoed. Niet met onbeschermde ogen in de vlamboog kijken, alleen een lashitteschild met voorgeschre- ven veiligheidsglas conform DIN gebruiken. De vlamboog geeft behalve licht- en warmtestralen die verblinding resp. verbranding veroorzaken, ook UV-stralen af. Deze onzichtbare ultraviolette straling veroorzaakt bij onvoldoende bescher- ming een bindvliesontsteking, die pas enkele uren later wordt opgemerkt en zeer pijnlijk is. Bovendien heeft de UV-straling op onbescher- mende lichaamsdelen zonnebrandschadelijke eecten tot gevolg. NEDERLANDS NL56 In de werkomgeving de plaatselijke voorschriften ter voorkoming van ongevallen en veiligheidsbepalin- gen opvolgen. Houd er rekening mee dat het toegestane gebruik van het apparaat door nationale voorschriften kan worden beperkt. Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het apparaat mag tijdens de werkingsduur niet ingesloten of direct tegen de wand staan. Alleen op deze manier komt er altijd voldoende lucht in de openingssleuven. PAS OP! Ondeskundig gebruik kan leiden tot oververhitting van het lasapparaat voor gevulde draad of tot materiële schade. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Controleer de machine op eventuele beschadigingen WAARSCHUWING De hoofdschakelaar altijd uitscha

kelen als de machine onbeheerd wordt gelaten. Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn. Vervang versleten of beschadigde onderdelen. Mocht het apparaat gebreken vertonen, mag het in geen enkel geval in gebruik worden genomen. Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkel door gekwali

ceerd personeel laten uitvoeren. Onderhoud elektrische werktuigen zorgvuldig. Controleer of de bewegelijke onderdelen perfect functioneren en niet klemmen, of onderdelen gebro

ken of zodanig beschadigd zijn dat de functie van het elektrische werktuig is beïnvloed. Laat beschadigde onderde Elektrische veiligheid Het gebruik is slechts met een fout- stroomschakelaar (RCD max. foutstroom van 30 mA) toegestaan. Steek de stekker van het netsnoer in een geschikt stopcontact qua vorm, spanning en frequentie, dat aan de geldende wettelijke voorschriften voldoet. Foutieve elektrische installatie, te hoge netspanning of verkeerd gebruik kunnen leiden tot een elektrische schok. Elke elektrische schok kan dodelijk zijn. Gebruik verlengsnoeren van maximaal 5 meter en met een kabeldoorsnede van niet minder dan 1,5 mm2. Men raadt het gebruik van verlengsnoeren met andere lengte en doorsnede, alsmede van adapters en meervoudige stekkerdozen af. Waarschuwing: Dit elektrische werktuig produceert tijdens het gebruik een elektroma- gnetisch veld. Dit veld kan onder bepaalde omstandigheden actieve of passieve medische implantaten beïnvloeden. Om het gevaar van ernstige of dodelijke letsels te verlagen, adviseren wij personen met medische implantaten een arts en de producent van de medische implantaat te consulteren voordat de machine wordt bediend. Personen die een elektronisch, levensondersteunend apparaat (bijv. een pacemaker en dergelijke) gebruiken, moeten voordat ze zich in de buurt van dit apparaat begeven, hun arts raadplegen. Dit om te waarborgen dat het magnetische veld samenhan- gend met de hoge elektrische stroom geen nadelige invloed heeft op de werking van hun apparaat. Opgelet! Gevaar door elektrische schok!

• Er moet beslist rekening mee worden gehouden, dat de PE-geleider in elektrische installaties of ap

paraten bij nalatigheid onherstelbaar kan worden beschadigd door de lasstroom: Als er geen vlamboog brandt, heerst tussen de massaklem en contacttip de nullastspanning U0. Deze spanning kan levensgevaarlijk zijn als de lasser de contacttip, brandertip, het lasdraad en het werkstuk met blote handen aanraakt. Bijvoorbeeld als de massaklem op de behuizing van het lasapparaat wordt gelegd, die met de PE- geleider van de elektrische installatie is verbon

den. De laswerkzaamheden worden uitgevoerd aan een machine met PE-geleideraansluiting. Het is ook mogelijk om aan de machine te lassen, zonder dat de massaklem hieraan is aange- bracht.In dit geval stroomt de lasstroom van de massaklem via de PE-geleider naar de machine. De hoge lasstroom kan het doorsmelten van de PE-geleider tot gevolg hebben.

• De zekeringen van de toevoerleidingen naar de contactdozen moeten voldoen aan de voor

schriften (VDE 0100). Volgens deze voorschriften mogen dus alleen zekeringen resp. stroomonder- brekers worden gebruikt die geschikt zijn voor de leidingdiameter (16 ampère installatieautomaat). Een overzekering kan leidingbrand resp. gebouw

brandschade tot gevolg hebben. Sluit het lasapparaat voor gevulde draad alleen op een goed toegankelijke contactdoos aan, zodat dit bij storing snel van het voedingsnet kan worden gescheiden. Bij overbelaste voedingsnetten en stroomkringen kunnen tijdens het lassen storingen voor andere ver

bruikers worden veroorzaakt. Bij twijfel moet advies worden gevraagd aan het netbedrijf. NEDERLANDS

Gebruik het lasapparaat voor gevulde draad niet, als dit zichtbaar beschadigd is of als de netkabel of stekker defect zijn. Voor de inbedrijfneming van het apparaat contro

leren of de elektrische kabel en/of het stopcontact niet beschadigd zijn. Kabels moeten altijd volledig worden afgewikkeld, om gevaar door versterkte elektromagnetische velden te vermijden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Leg de netkabel zo, dat deze geen struikelgevaar vormt. Knik de netkabel niet. Bescherm alle kabels tegen olie, scherpe randen en hoge temperaturen. Een defecte kabel of stekker kan leiden tot een elektrische schok. Niet aan de netkabel trekken om de stekker uit het stopcontact uit te nemen. De gebruikte netaansluitkabel is een hoogwaardige kabel, die niet mag worden beschadigd. Let er tijdens uw werkzaamheden op, dat deze niet in contact komt met hete voorwerpen. Als de aansluitkabel wordt be

schadigd, moet deze door een speciale aansluitkabel worden vervangen, die verkrijgbaar is bij de fabrikant of diens klantenservice. Het vervangen van de aansluitkabel mag alleen door de fabrikant of diens klantenservice of personen met soortgelijke kwalicaties worden uitgevoerd. Veiligheidsaanwijzingen voor lasappa- raten WAARSCHUWING! Brandgevaar! Ondeskundig gebruik kan leiden tot een grote brand of ernstig letsel! Het lasapparaat heeft een beveiligingsgraad IP21S en mag nooit aan regen en vocht, tijdens het gebruik of opslag, blootgesteld worden. Spanning controleren. De op het plaatje aangegeven technische gegevens moeten in overeenstemming zijn met de spanning van het stroomnet. Let op een onberispelijke toestand van de laskabel, tip, brander en massaklemmen. Slijtage aan de isola

tie en aan onder stroom staande onderdelen kunnen een gevaarlijke situatie veroorzaken en de kwaliteit van de laswerkzaamheden verlagen. Het gebruik van dit apparaat kan bij bepaalde onder

delen tot slijtage leiden. Controleer het apparaat daa- rom regelmatig op eventuele schade en gebreken. Vermijd elk direct contact met de lasstroomkring. Bescherm het lasapparaat voor gevulde draad tegen vocht en gebruik het uitsluitend in droge binnenru

imten. Dompel het lasapparaat voor gevulde draad, de net

kabel of stekker nooit in water of andere vloeistoen. Pak het lasapparaat voor gevulde draad of de stekker nooit met vochtige handen beet. De nullastspanning die tussen de contacttip en mas

saklem optreedt kan gevaarlijk zijn. Breng nooit puntige en/of metalen voorwerpen binnen in het apparaat. Stel u zelf en andere personen nooit zonder bescher

ming aan de werking van de vlamboog of het gloei- ende metaal bloot. Spetterende lasparels kunnen tot verbrandingen leiden. Aanraken van het mondstuk van het slangenpakket en van het werkstuk kan tot verbrandingen leiden. Altijd een juiste laskap, beschermende kleding en veiligheidshandschoenen dragen. Werk met een afzuiginstallatie of in goed geventi

leerde ruimten. Let erop, dat zich in een omtrek van 15 meter rond de vlamboog geen personen zonder beschermende kleding en oogbescherming bevinden. Bescherm uzelf en omstanders tegen de eventueel gevaarlijke eecten van de vlamboog! WAARSCHUWING! Gevaar voor letsel! Ondeskundig gebruik kan leiden tot ernstig letsel! Slangpakkettip en werkstuk na het gebruik eerst laten afkoelen. Bij vlambooglassen komen dampen vrij die mogelijk schadelijk zijn. Lange tijd achtereen met het apparaat werken kan tot gehoorbeschadigingen leiden. Draag altijd een gehoorbeschermer. Vermijd het directe inademen van de gassen. Langer inademen van lasgassen kan schadelijk zijn voor de gezondheid. Let er op dat de lasrook wordt afgezogen, resp. de lasplaats goed geventileerd is. Opgelet! Ongevalgevaar vanwege spattende slakdeeltjes De slak is na het stijf worden hard en broos. Ver

volgens wordt deze met de slakhamer kapotges- lagen in deeltjes met scherpe randen, die de ogen gevaarlijk kunnen verwonden. Bescherm uw ogen daarom bij het verwijderen van de slak met een geschikte veiligheidsbril. Gloeiende slakken en vonken kunnen brand en explosies veroorzaken. Het apparaat nooit in een brandgevaarlijke omgeving gebruiken. NEDERLANDS NL58 Opgelet! Gevaar voor stralen en verbran- dingen

• Op de werkplek wijzen op het gevaar voor de ogen door een bord „Let op, niet in de vlammen kijken!“.

• De werkplekken moeten indien mogelijk zo wor

den afgeschermd, dat personen in de omgeving beschermd zijn.

• Onbevoegden moeten op afstand van de las

werkzaamheden worden gehouden.

• In de directe omgeving van vaste werkplekken mogen de wanden niet lichtgekleurd en niet glanzend zijn.

• De vensters moeten minimaal tot hoofdhoogte worden beschermd tegen het doorlaten of terugkaatsen van stralen, bijvoorbeeld door een geschikte veraag. Houd het lasapparaat voor gevulde draad, de stekker en de netkabel buiten bereik van open vuur en hete oppervlakken. Las niet op reservoirs, vaten of buizen waarin brand

bare vloeistof of gassen hebben gezeten. Hout, zaagsel, lakken, oplosmiddelen, benzine, kerosine, aardgas, acetyleen, propaan en dergelijke materialen dienen van de werkplaats en de omgeving verwijderd te worden, resp. tegen de vonkenregen beschermd te zijn. Als maatregel voor brandbestrijding moet in de buurt een geschikt blusmiddel aanwezig zijn. Opgelet! Brandgevaar vanwege spattende vonken Als de smeltvloeibare of gloeiende metalen- en slakdeeltjes op brandbare stoen komen, kunnen deze ontsteken en brand veroorzaken. Verwijder daarom voor aanvang van de laswerkzaamheden alle brandbare voorwerpen uit uw werkgebied. Zorg ervoor dat een geschikte brandblusser klaarstaat. Let met name op bij de volgende materialen:

• Verf en oplosmiddelen Geen las- of snijwerkzaamheden aan reservoirs of buizen uitvoeren, ook niet als deze open zijn of als u materialen ontvangt of ontvangen hebt die door warmte of vocht kunnen exploderen of andere gevaarlijke reacties oproepen. WAARSCHUWING! Geen las- of snijwerkzaamheden aan gesloten reservoirs of buizen uitvoeren. Opgelet! Explosie- en brandgevaar door lasvonken Zowel de lasvonken alsook het intensief verhitte laspunt zelf kunnen explosies veroorzaken. Gebruik het apparaat daarom niet in een explo

siegevaarlijke omgeving, waarin zich substanties zoals brandbare vloeistoen, gassen en verfnevel bevinden. Let op het volgende:

• Als het lasapparaat voor gevulde draad in ge

bruik is, mag de brander niet op het lasapparaat voor gevulde draad zelf of op een ander elektrisch apparaat worden gelegd.

• Raak voor beëindiging van uw laswerkzaamhe

den niet de contacttip zelf of een ander metalen voorwerp dat in contact staat met de contacttip aan.

• Onderbreek na beëindiging van uw laswerk

zaamheden onmiddellijk de voeding van het apparaat.

• Let er beslist op, dat er geen kabel om uw lichaam wordt gewikkeld.

• Let er beslist op, dat u zich niet binnen de lasstroomkring bevindt. Brander en massa moe

ten zich altijd aan dezelfde zijde bevinden. Het lasapparaat voor gevulde draad mag uitsluitend op een een en vlakke ondergrond worden geplaatst. Bij het lassen moeten de betreende nationale richtlijnen en wetten in acht worden genomen. Dit geldt met name voor de betreende ongevallenpre

ventievoorschriften. Het lasapparaat mag slechts op een vlakke onder

grond en met een naar behoren gezekerde gases gebruikt worden. Om schade aan het apparaat te voorkomen, mag het uitsluitend rechtop staand worden getransporteerd. Gevarenbronnen Werkzaamheden aan de netspanningszijde, bijvoor- beeld aan kabels, stekkers, contactdozen etc. alleen door een vakman laten uitvoeren. Dit geldt met name voor het maken van tussenkabels. Bij ongevallen de lasstroombron onmiddellijk van het net scheiden. Indien elektrische aanraakspanningen optreden, moet het apparaat onmiddellijk worden uitgescha

keld en door een vakman worden gecontroleerd. NEDERLANDS

Aan de lasstroomzijde altijd op goede elektrische contacten letten. Bij het lassen altijd aan beide handen isolerende handschoenen dragen. Deze beschermen tegen een elektrische schok (nullastspanning van de laststroomkring), tegen schadelijke straling (warmte en UV-straling) alsmede tegen gloeiend metaal en slakspetters. Vast isolerend schoeisel dragen, de schoenen moeten ook bij natheid isoleren. Lage schoenen zijn niet ge- schikt, omdat vallende, gloeiende metalen druppels verbrandingen veroorzaken. Geschikte kleding dragen, geen synthetische kle- dingstukken. Ook personen of helpers in de buurt van de vlam- boog moeten op de gevaren worden gewezen en met de benodigde beschermende middelen worden uitgerust. Indien nodig beschermingswanden inbouwen. Op reservoirs, waarin gassen, brandsto en, minerale oliën e.d. hebben gezeten, mogen ook als ze al lange tijd geleden geleegd zijn geen laswerkzaamheden worden uitgevoerd, omdat door resten explosiege- vaar bestaat. In brand- en explosiegevaarlijke ruimten gelden bijzondere voorschriften. Krappe en hete ruimten Opgelet! Vergiftigingsgevaar / Verstik- kingsgevaar

• Bij het lassen ontstaat een aanzienlijke hoeveel- heid rook en gas. Zorg ervoor, dat rook en gas altijd door een geschikte opening kunnen worden afgevoerd. Voer echter nooit zuurstof toe. Dit verhoogt het brandgevaar. Bij gebruik van lastransformatoren voor het lassen met verhoogd elektrisch gevaar, zoals in krappe ruimten met elektrisch geleidende wanden (ketels, buizen, etc.), in hete ruimten (werkkleding die nat van zweet is), mag de uitgangsspanning van het lasapparaat voor gevulde draad in nullast niet hoger zijn dan 48 V~ (e ectieve waarde). Het apparaat kan zodoende op basis van de uitgangsspanning in nullast worden gebruikt. Bij werkzaamheden in krappe of hete ruimten moeten isolerende onderlagen en tussenlagen alsmede kaphandschoenen van leer of andere slecht geleidende sto en voor de isolatie van het lichaam tegen vloer, wanden, geleidende apparaatdelen e.d. worden gebruikt. Beschermende kleding Opgelet! Ongevalgevaar vanwege spattende vonken De spattende lasvonken kunnen pijnlijke brand- wonden veroorzaken. Neem daarom beslist de volgende aanwijzingen in acht:

• Draag altijd een leren schort.

• Gebruik leren handschoenen.

• Draag bij het lassen boven het hoofd een geschi- kte hoofdbedekking.

• Laat de broekspijpen over uw schoenen vallen.

• Draag stevig en isolerend schoeisel. Tijdens de werkzaamheden moet de lasser over zijn hele lichaam door kleding en gezichtsbescherming tegen stralen en verbrandingen zijn beschermd. Aan beide handen moeten kaphandschoenen van geschikt materiaal (leer) worden gedragen. Deze moeten zich in onberispelijke toestand bevinden. Draag altijd speciale lashandschoenen. Voor de bescherming van het lichaam tegen rondvlie- gende vonken en verbrandingen moet een geschikte schort worden gedragen. Als het soort werkzaam- heden (zoals boven het hoofd lassen) dit vereist, moet een beschermend overall en indien nodig ook een overeenkomstige hoofdbescherming worden gedragen. De gebruikte beschermende kleding en alle toebe- horen moeten voldoen aan de richtlijn “Persoonlijke beschermingsmiddelen” (2016/425). SYMBOLEN WAARSCHUWING/OPGELET! Voor gebruik aarden WAARSCHUWING - Voor verlaging van een letselrisico de gebruiksaanwijzing lezen. Lasmasker gebruiken! Draag altijd speciale lashandschoenen. Veiligheidsschoenen met bescherming tegen insnijden, geribde zolen en stalen neuzen dragen! NEDERLANDS NL60

Beschermschort dragenVoor het uitvoeren van willekeurige werk-zaamheden aan het apparaat de stekker uit het stopcontact nemen.Draag adembeschermingWaarschuwing voor giftige dampen!Waarschuwing voor hete oppervlakken!Waarschuwing voor gevaarlijke elektri-sche spanningToestel droog en vorstbestendig opslaan.Houd kinderen van de machine op afstand.Stel de machine niet bloot aan regen. 40A96V25.8A15A40A/26V10A/84V30A90.3V20A88V GPS 40A Class H GÜDE GmbH & Co. KG·Birkichstr.6 ·74549 Wolpertshausen·www.guede.com Artikelnummer: 20063 Baujahr: 2017Seriennummer:Made in P.R. China370V

VentilatorTegen vocht beschermen. Beschadigde en/of verwijderde elektri-sche of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeverenCE SymboolONDERHOUDVoor het uitvoeren van willekeurige instel- en onderhoudswerkzaamheden aan het apparaat de stekker uit het stopcontact nemen.Voer vóór gebruik van het apparaat altijd een visuele controle uit om vast te stellen of het apparaat en in het bijzonder de netkabel en de steker beschadigd zijn.WAARSCHUWING Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermings-inrichtingen defect zijn. Vervang versleten of beschadigde onderdelen.Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com.Reparaties en werkzaamheden, die niet in deze aanwijzing worden beschreven, enkel door gekwali ceerd personeel laten uitvoeren.Indien het apparaat defect is, dient de reparatie uitsluitend door een klantendienst uitgevoerd te worden. Gebruik alléén origineel toebehoren en originele onderdelen.Reinig de machine en zijn onderdelen niet met oplosmiddelen, ontvlambare of giftige vloeistoen. Gebruik uitsluitend een vochtige doek en controleer of de stekker uit het stopcontact is genomen.Verwijder uit de ventilatieopening en van de beweeg bare onderdelen vastzittend stof met een zachte borstel of penseel na ieder gebruik.Enkel een regelmatig onderhouden en een goed ver zorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden.Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www.guede.com.Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden.Als het netsnoer moet worden vervangen, moet dit door de fabrikant of de vertegenwoordiger worden gedaan om veiligheidsrisico‘s te voorkomen.NEDERLANDSNL61

Opslag Toestel droog en vorstbestendig opslaan. Laat het apparaat afkoelen na gebruik. Apparaat na gebruik niet onmiddellijk afdekken of in de kast zetten. Berg het apparaat op een geschikte plaats weg, om het tegen onbevoegd gebruik te beschermen. Afvoer De verwijderinginstructies zijn met pictogrammen aangegeven die op het apparaat, resp. op de verpak- king, te vinden zijn. Verwijdering van de transportverpakking De verpakking beschermt het apparaat tegen trans

portschades. De verpakkingsmaterialen zijn meestal volgens milieuvriendelijke en verwijderingtechnische standpunten gekozen en derhalve recyclebaar. Het retour brengen van de verpakking in de materiaalom- loop spaart grondstoen en verlaagt de afvalhoeveel- heden. Verpakkingsdelen (bijv. folies, styropor®) kunnen voor kinderen gevaarlijk zijn. Voer elektrische apparaten niet af met het huis

houdelijk afval, maar gebruik de inzamelpunten in uw gemeente. Vraag uw gemeente naar de locaties van de inzamelpunten. Als elektrische apparaten ongecontroleerd worden afgevoerd, kunnen tijdens de verwering gevaarlijke stoen in het grondwater en daarmee in de voedingsketen komen, of kunnen ora en fauna in de daaropvolgende jaren worden vergif- tigd. Als u het apparaat door een nieuwe vervangt, is de verkoper wettelijk verplicht om het oude apparaat ten minste gratis aan te nemen om af te voeren. Garantie De garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat. De garantie heeft uitsluitend betrekking op onvol

komenheden die op materiaal- of productiefouten betrekking hebben. Bij een claim van een onvolko- menheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van ge

bruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Service Hebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identiceren hebben wij het serie+nummer evenals artikelnummer en productie- jaar nodig. Deze gegevens vindt u op het typeplaatje. Seriennummer Artikelnummer Baujahr Belangrijke informatie voor klanten Houd er rekening mee dat een retourzending, binnen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou moeten worden. Door deze maatregel worden onnodige transport- schaden en hun vaak controversiële regelgevingen eectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaarborgd. Oplossen van problemen Storing Oorzaak Maatregel Lichtboog is gedoofd Slecht contact tussen massatang en lasdeel De tang aandraaien en controleren Verf en corrosie verwijderen Kortsluiting tussen stroommondstuk en gasgeleiding Stroommondstuk en het mondstuk van de gasgeleiding reinigen of vervangen Stroommondstuk vrij van vuil, ver- fresten en corrosie Stroommondstuk te los Stroommondstuk vast aandraaien De machine functioneert onver

wachts niet meer na een langdurig gebruik Het apparaat is door een te langdu

rig gebruik oververhit en de warmte- beveiliging werd geactiveerd. Het apparaat laten afkoelen NEDERLANDS62

Conformiteitsbeoordelingsprocedure

Gegarandeerd geluidsdrukniveau

Gemachtigd voor samenstelling van de technische documenten +
