GEBRUIKSAANWIJZING MD 20051 MEDION

1. Over deze gebruiksaanwijzing ................................................................. 91

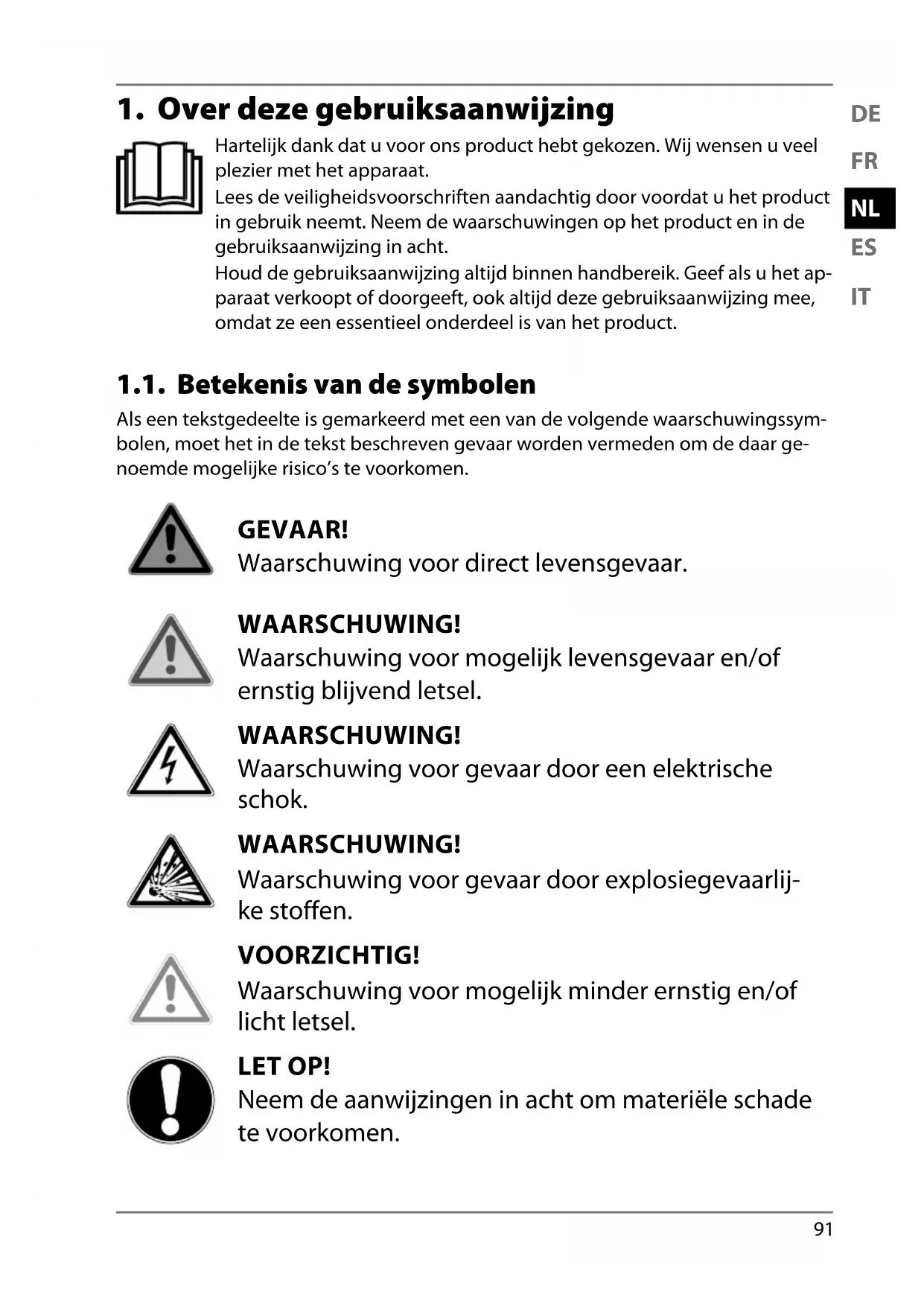

1. Over deze gebruiksaanwijzing

Hartelijk dank dat u voor ons product hebt gekozen. Wij wensen u veel plezier met het apparaat. Lees de veiligheidsvoorschriften aandachtig door voordat u het product in gebruik neemt. Neem de waarschuwingen op het product en in de gebruiksaanwijzing in acht. Houd de gebruiksaanwijzing altijd binnen handbereik. Geef als u het ap- paraat verkoopt of doorgeeft, ook altijd deze gebruiksaanwijzing mee, omdat ze een essentieel onderdeel is van het product. 1.1. Betekenis van de symbolen Als een tekstgedeelte is gemarkeerd met een van de volgende waarschuwingssym- bolen, moet het in de tekst beschreven gevaar worden vermeden om de daar ge- noemde mogelijke risico’s te voorkomen. GEVAAR! Waarschuwing voor direct levensgevaar. WAARSCHUWING! Waarschuwing voor mogelijk levensgevaar en/of ernstig blijvend letsel. WAARSCHUWING! Waarschuwing voor gevaar door een elektrische schok. WAARSCHUWING! Waarschuwing voor gevaar door explosiegevaarlij- ke stoffen. VOORZICHTIG! Waarschuwing voor mogelijk minder ernstig en/of licht letsel. LET OP! Neem de aanwijzingen in acht om materiële schade te voorkomen. 20051 ML DS Content MSN 5006 7670 Final.indb 9120051 ML DS Content MSN 5006 7670 Final.indb 91 20.07.2021 09:47:2820.07.2021 09:47:2892 Meer informatie over het gebruik van het apparaat. Neem de aanwijzingen in de gebruiksaanwijzing in acht.

Opsommingsteken/informatie over gebeurtenissen die zich tijdens de bediening kunnen voordoen Instructie voor een uit te voeren handeling Verklaring van conformiteit (zie het hoofdstuk ’Conformiteitsinfor- matie’): Producten die zijn gemarkeerd met dit symbool, voldoen aan de eisen van de Europese richtlijnen. Veiligheidsklasse II Elektrische apparaten van veiligheidsklasse II zijn elektrische appa- raten die zijn voorzien van een dubbele en/of extra sterke isolatie en geen aansluitmogelijkheden hebben voor een aardleiding. De aanvullende of extra sterke isolatie van een door isolerend ma- teriaal omsloten elektrisch apparaat van veiligheidsklasse II kan ge- heel of gedeeltelijk worden gevormd door de behuizing. Symbool voor gelijkstroom Symbool voor wisselstroom Polariteitsaanduiding Symbool voor polariteit van de gelijkstroomaansluiting Bij apparaten met deze aanduiding ligt min aan de binnenkant en plus aan de buitenkant.

Symbool voor schakelende netadapter Transformator - kortsluitvast Transformator waarbij de temperatuur een bepaalde vastgeleg- de grenswaarde niet overschrijdt als de transformator overbelast of kortgesloten is, en die na opheffing van de overbelasting of kortslui- ting nog steeds voldoet aan de eisen van deze norm. Symbool voor het laden van de accu met de meegeleverde, afneem- bare netadapter. 20051 ML DS Content MSN 5006 7670 Final.indb 9220051 ML DS Content MSN 5006 7670 Final.indb 92 20.07.2021 09:47:3720.07.2021 09:47:3793

Gebruik uitsluitend het meegeleverde laadstation. Gebruik binnenshuis Apparaten met dit symbool zijn uitsluitend geschikt voor gebruik binnenshuis. Voer het apparaat op een milieuvriendelijke manier af (zie „11. Afval- verwerking“ op pagina 124) Energie-efficiëntieniveau VI Het energie-efficiëntieniveau is een standaardindeling van het ren- dement van externe en interne netadapters. De energie-efficiëntie geeft hierbij het rendement aan en wordt onderverdeeld in verschil- lende niveaus, waarbij VI het hoogste (meest efficiënte niveau) is. IP20 De netadapter (AC/DC-adapter) beschikt conform DIN EN 60529 over beschermingsklasse IP20. Dit betekent: De netadapter (AC/DC-adapter) is beveiligd:

• zodat vingers niet in aanraking kunnen komen met gevaarlijke onderdelen;

• tegen het binnendringen van vaste vreemde voorwerpen met een diameter van 12,5mm of groter. De netadapter (AC/DC-adapter) is niet waterdicht. IPX4 Het apparaat beschikt conform DIN EN 60529 over beschermings- graad IPX4. Dit betekent: het apparaat is beschermd tegen spatwater uit alle richtingen. ta=40° De netadapter kan worden gebruikt bij een omgevingstemperatuur tot 40°C. 20051 ML DS Content MSN 5006 7670 Final.indb 9320051 ML DS Content MSN 5006 7670 Final.indb 93 20.07.2021 09:47:5220.07.2021 09:47:5294

De dweilrobot is een product dat behoort tot de huishoudelek- tronica. De dweilrobot is bedoeld voor het automatisch reinigen van gladde, vlakke vloeren binnenshuis. Gebruik het apparaat niet in de openlucht. Het apparaat is uitsluitend bedoeld voor privégebruik en niet voor industrieel/commercieel gebruik. Houd er rekening mee dat bij gebruik van het apparaat voor een ander doel dan waarvoor het is bestemd, de aansprakelijkheid vervalt: Bouw het apparaat zonder onze toestemming niet om en ge- bruik het niet met hulp- of aanbouwapparaten die niet door ons zijn goedgekeurd of geleverd. Gebruik uitsluitend door ons geleverde of goedgekeurde re- serveonderdelen en accessoires. Neem alle informatie in deze gebruikershandleiding in acht, vooral de veiligheidsvoorschriften. Elke andere bediening geldt als niet in overeenstemming met het gebruiksdoel en kan leiden tot letsel of materiële schade. 20051 ML DS Content MSN 5006 7670 Final.indb 9420051 ML DS Content MSN 5006 7670 Final.indb 94 20.07.2021 09:47:5820.07.2021 09:47:5895

3. Veiligheidsvoorschriften

WAARSCHUWING! Gevaar voor letsel! Gevaar voor letsel bij kinderen en bij personen met een lichamelijke, zintuiglijke of geestelijke beperking (zo- als personen met een handicap en ouderen met een li- chamelijke en geestelijke beperking) of met gebrek aan kennis en ervaring (zoals oudere kinderen). Bewaar het apparaat en de accessoires buiten het bereik van kinderen. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met een lichamelijke, zintuiglijke of ver- standelijke beperking of gebrek aan kennis en/of ervaring, mits iemand toezicht op hen houdt of hun instructie heeft gegeven hoe ze het apparaat veilig kunnen gebruiken en ze hebben begrepen welke gevaren het gebruik van het appa- raat met zich meebrengt. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet worden uit- gevoerd door kinderen, tenzij ze 8 jaar of ouder zijn en er ie- mand toezicht op hen houdt. Kinderen die jonger zijn dan 8 jaar, moeten uit de buurt van het apparaat en de netadapter of het netsnoer worden ge- houden. Bewaar al het gebruikte verpakkingsmateriaal (plastic zakken, stukken polystyreen enzovoort) buiten het bereik van kinde- ren. GEVAAR! Gevaar voor elektrische schok! Stroomvoerende onderdelen. Er bestaat gevaar voor een elektrische schok of kortsluiting. Gebruik voor het opladen van de accu de meegeleverde net- adapter en het laadstation. 20051 ML DS Content MSN 5006 7670 Final.indb 9520051 ML DS Content MSN 5006 7670 Final.indb 95 20.07.2021 09:47:5820.07.2021 09:47:5896 De netadapter mag uitsluitend worden gebruikt in droge ruimtes binnenshuis. Sluit de netadapter alleen aan op een volgens voorschrift ge- installeerd, goed bereikbaar stopcontact. De lokale netspan- ning moet overeenkomen met de technische gegevens van de netadapter. Zorg ervoor dat het stopcontact vrij toegankelijk is, zodat het apparaat zo nodig snel kan worden losgekoppeld van het stroomnet. Trek het netsnoer altijd aan de netstekker uit het stopcontact. Trek nooit aan het netsnoer. Zorg ervoor dat er geen knikken in het netsnoer komen en dat het nergens klem zit. Haal de netstekker onmiddellijk uit het stopcontact wanneer de stekker, het netsnoer, het laadstation of het apparaat be- schadigd zijn en wanneer er vloeistoffen of vreemde voorwer- pen in het apparaat terecht zijn gekomen. Gebruik het apparaat alleen in gesloten ruimtes en stel het apparaat niet bloot aan druip- of spatwater. Pak het apparaat tijdens het opladen niet vast met vochtige of natte handen. Controleer de dweilrobot en het netsnoer voor ingebruikne- ming en telkens na gebruik op beschadigingen. Gebruik de dweilrobot niet als het apparaat zelf, het laadstati- on, het netsnoer of de netadapter zichtbaar beschadigd zijn. Neem bij transportschade onmiddellijk contact op met het Service Center. Trek bij langere afwezigheid en bij onweer de netstekker uit het stopcontact. Dompel de dweilrobot, het laadstation en de netadapter nooit onder in water of een andere vloeistof! Trek telkens vóór reiniging en onderhoud en vóór het monteren en demonte- ren van accessoires de netstekker uit het stopcontact. 20051 ML DS Content MSN 5006 7670 Final.indb 9620051 ML DS Content MSN 5006 7670 Final.indb 96 20.07.2021 09:48:0120.07.2021 09:48:0197

Stel het product niet bloot aan extreme omstandigheden. Vermijd: – hoge luchtvochtigheid of vocht; – extreem hoge en lage temperaturen; – direct zonlicht; – open vuur. WAARSCHUWING! Explosiegevaar! Bij het opzuigen van brandgevaarlijke vloeistoffen en bepaalde vaste stoffen bestaat er gevaar voor brand of explosie. Gebruik het apparaat niet in de buurt van licht ontvlambare materialen. Zuig geen scherpe of licht ontvlambare voorwer- pen en vloeistoffen, zoals lucifers of hete as, op. Zuig in geen geval tonerstof (van laserprinters of kopieerap- paraten) op. VOORZICHTIG! Gevaar voor letsel/schade aan het apparaat! Bij onjuist gebruik bestaat er gevaar voor letsel en voor schade aan het apparaat. Vul de watertank in geen geval met gedestilleerd of gedemi- neraliseerd water. Doe geen scherpe of sterk schuimende reinigingsmiddelen, geurstoffen e.d. en geen vaste reinigingsmiddelen in de wa- tertank. Gebruik geen verlengsnoer en informeer aanwezige perso- nen over het gebruik van de dweilrobot om struikelgevaar te voorkomen. 20051 ML DS Content MSN 5006 7670 Final.indb 9720051 ML DS Content MSN 5006 7670 Final.indb 97 20.07.2021 09:48:0120.07.2021 09:48:0198 Verwijder alle breekbare voorwerpen (zoals glas, lampen en vazen) en objecten die in de borstels verstrikt kunnen raken of kunnen worden opgezogen (zoals kabels, kleding, kranten en gordijnen) uit de werkomgeving voordat u het apparaat gaat gebruiken. Dek de sensoren en ventilatiesleuven van de dweilrobot niet af. LET OP! Mogelijke beschadiging van het apparaat door slij- tage bij gebruik op ruwe oppervlakken. Sommige plinten en in het bijzonder haarden en ka- chels kunnen een ruw, geborsteld of korrelig ge- eloxeerd oppervlak van gietijzer, staal of metaal hebben. Deze oppervlakken kunnen op rubber en kunststof hetzelfde effect hebben als schuurpapier en het oppervlak van het apparaat beschadigen als het hiermee in contact komt. Omgekeerd kunnen de hier- voor beschreven oppervlakken ook zelf beschadigd ra- ken als het apparaat ertegenaan botst. Zorg ervoor dat het apparaat niet botst tegen ruwe, gebor- stelde of korrelige oppervlakken om beschadigingen te voor- komen. Test het oppervlak door er voorzichtig met een stof- doek of zakdoek overheen te wrijven. Bij het ontstaan van pluisjes moet het betreffende gedeelte worden uitgesloten van reiniging om een botsing en schade aan het apparaat en/ of het oppervlak te voorkomen. 20051 ML DS Content MSN 5006 7670 Final.indb 9820051 ML DS Content MSN 5006 7670 Final.indb 98 20.07.2021 09:48:0420.07.2021 09:48:0499

VOORZICHTIG! Gevaar voor letsel/schade aan het apparaat! Afhankelijk van de bouwkundige situatie kan niet worden uitgesloten dat de sensoren van de dweilro- bot trappen en obstakels binnen een ruimte niet altijd goed herkennen. Het risico bestaat dat de ruimte een ‘dode hoek’ heeft waarbinnen de robot van trappen of onbeveiligde randen kan vallen. Test in de praktijk of de dweilrobot traptreden en andere obstakels herkent, vooral op extreem lichte of witte hoogglansvloeren. Bouw zo nodig extra barrières op om beschadiging van ob- jecten, wanden, trappen en het apparaat zelf te voorkomen. Traptreden moeten minstens 8cm hoog zijn. Zorg ervoor dat u zich tijdens het gebruik niet onder onbevei- ligde randen of trappen bevindt. Reinig de sensoren van de dweilrobot regelmatig. Plaats het laadstation niet in de directe nabijheid van trappen. 3.1. Veilig omgaan met accu’s/batterijen In het apparaat zit een lithium-ion-accu. De afstandsbediening werkt op twee 1,5Vbatterijen van het type AAA/LR03. Slik batterijen niet in. GEVAAR! Gevaar voor brandwonden! Bij het inslikken van batterijen bestaat er gevaar voor inwendige verbrandingen die binnen korte tijd tot de dood kunnen leiden. Wanneer de huid in contact komt met batterijzuur, bestaat er gevaar voor brandwonden. Als u vermoedt dat een batterij is ingeslikt of ergens in het li- chaam terecht is gekomen, moet u onmiddellijk medische hulp inroepen. Vermijd contact met batterijzuur. Spoel bij contact met de huid, de ogen of de slijmvliezen de betreffende lichaamsde- len af met overvloedig schoon water en raadpleeg onmiddel- 20051 ML DS Content MSN 5006 7670 Final.indb 9920051 ML DS Content MSN 5006 7670 Final.indb 99 20.07.2021 09:48:0520.07.2021 09:48:05100 lijk een arts. Houd nieuwe en gebruikte batterijen uit de buurt van kinde- ren. Gebruik het apparaat niet meer als het batterijvak niet goed sluit en houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Haal lekkende batterijen direct uit het apparaat. Reinig de contacten voordat u nieuwe batterijen plaatst. WAARSCHUWING! Explosiegevaar! Als de batterijen niet op de juiste manier worden ver- vangen, bestaat er explosiegevaar. Plaats uitsluitend nieuwe batterijen van hetzelfde type. Ge- bruik nooit oude en nieuwe batterijen door elkaar. Let bij het plaatsen van de batterijen op de polariteit (+/-). Probeer nooit batterijen opnieuw op te laden. Bewaar batterijen op een koele, droge plaats. Stel batterijen/accu’s nooit bloot aan overmatige warmte (zo- als zonneschijn, vuur, verwarmingen e.d.). Door de directe in- vloed van sterke warmte kunnen de batterijen beschadigd ra- ken. Gooi batterijen/accu’s niet in het vuur. Voorkom kortsluiting van batterijen/accu’s. Verwijder ook lege batterijen uit het apparaat. Haal de batterijen uit het apparaat als u het langere tijd niet gebruikt. Controleer vóór het plaatsen van de batterijen of de contac- ten in het apparaat en op de batterijen schoon zijn en reinig ze zo nodig. Het apparaat met ingebouwde accu mag alleen bij een ka- mertemperatuur van 10 - 40 °C worden gebruikt. 20051 ML DS Content MSN 5006 7670 Final.indb 10020051 ML DS Content MSN 5006 7670 Final.indb 100 20.07.2021 09:48:0820.07.2021 09:48:08101

4. Inhoud van de levering

GEVAAR! Verstikkingsgevaar! Er bestaat verstikkingsgevaar door het inslikken of ina- demen van kleine onderdelen of folie. Houd verpakkingsfolie buiten het bereik van kinde- ren. Controleer de levering op volledigheid en informeer ons binnen 14 dagen na aan- koop als de levering niet compleet is. Het door u gekochte pakket moet het volgende bevatten: – Dweilrobot met ingebouwde lithium-ion-accu – Laadstation – Netadapter – Afstandsbediening incl. 2 batterijen van 1,5 V AAA/LR03 – 2 reinigingsrollen – Reinigingspenseel – Gebruiksaanwijzing en garantiedocumenten 20051 ML DS Content MSN 5006 7670 Final.indb 10120051 ML DS Content MSN 5006 7670 Final.indb 101 20.07.2021 09:48:0920.07.2021 09:48:09102

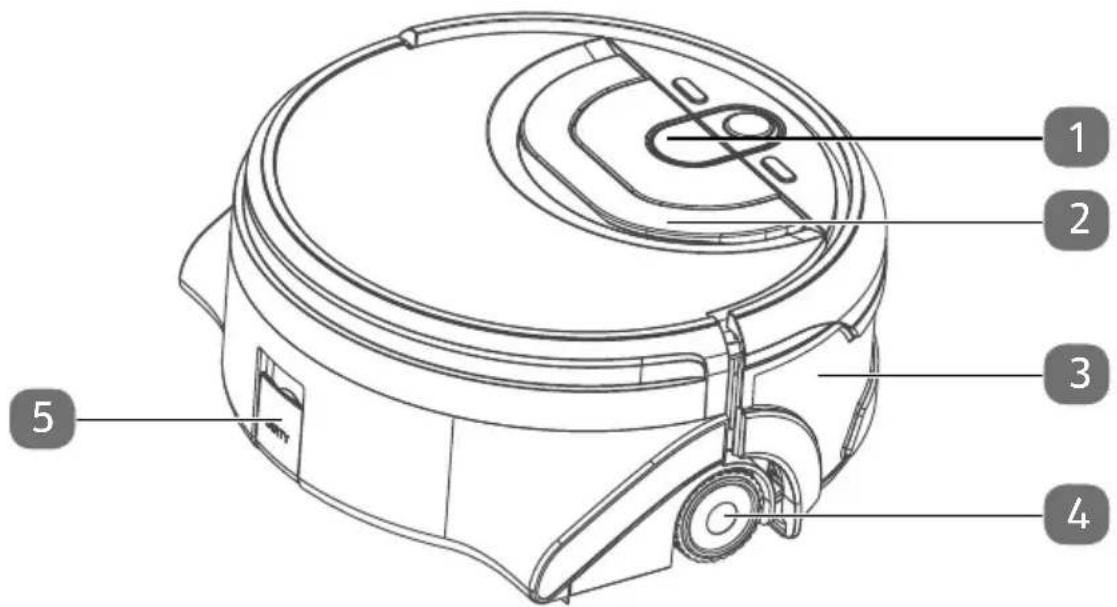

5. Overzicht van het apparaat

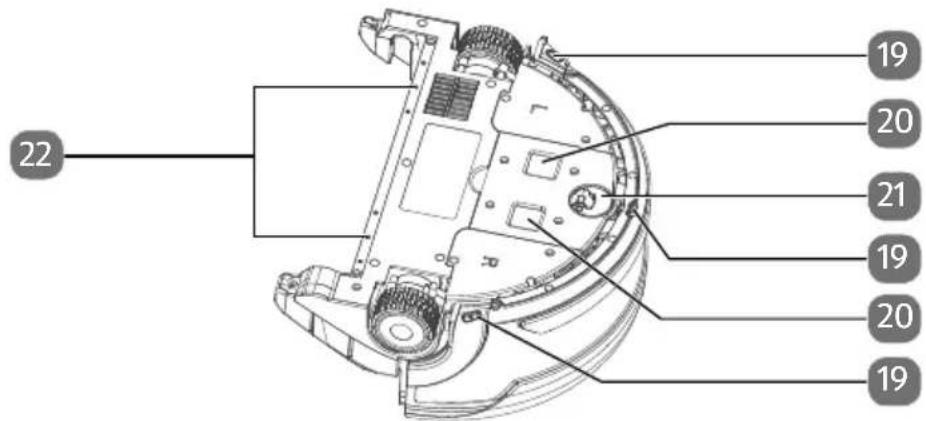

1) Ontgrendeling van de watertank

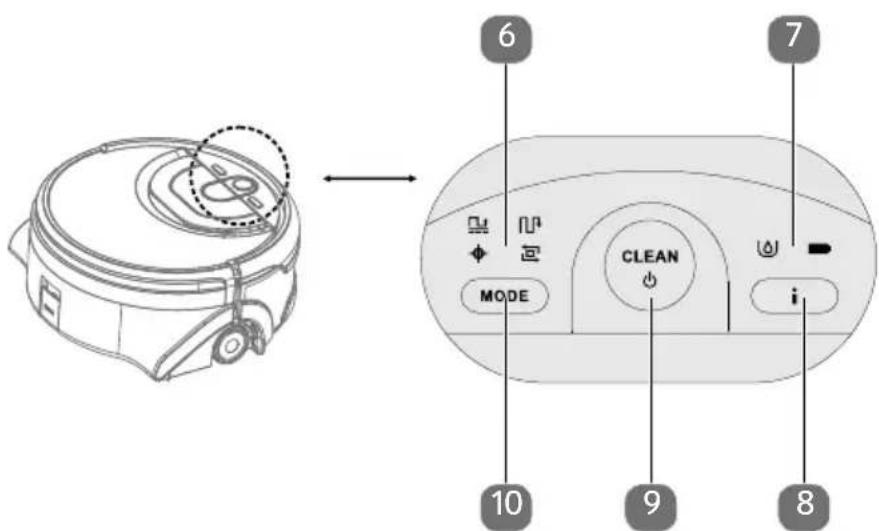

6) Indicator van de reinigingsmodus

7) Indicator watertank en laadstatus

8) Toets voor gesproken meldingen (indrukken om de laatste gesproken mel-

ding opnieuw te beluisteren)

9) Aan-/uitschakelaar

10) Selectietoets reinigingsmodus

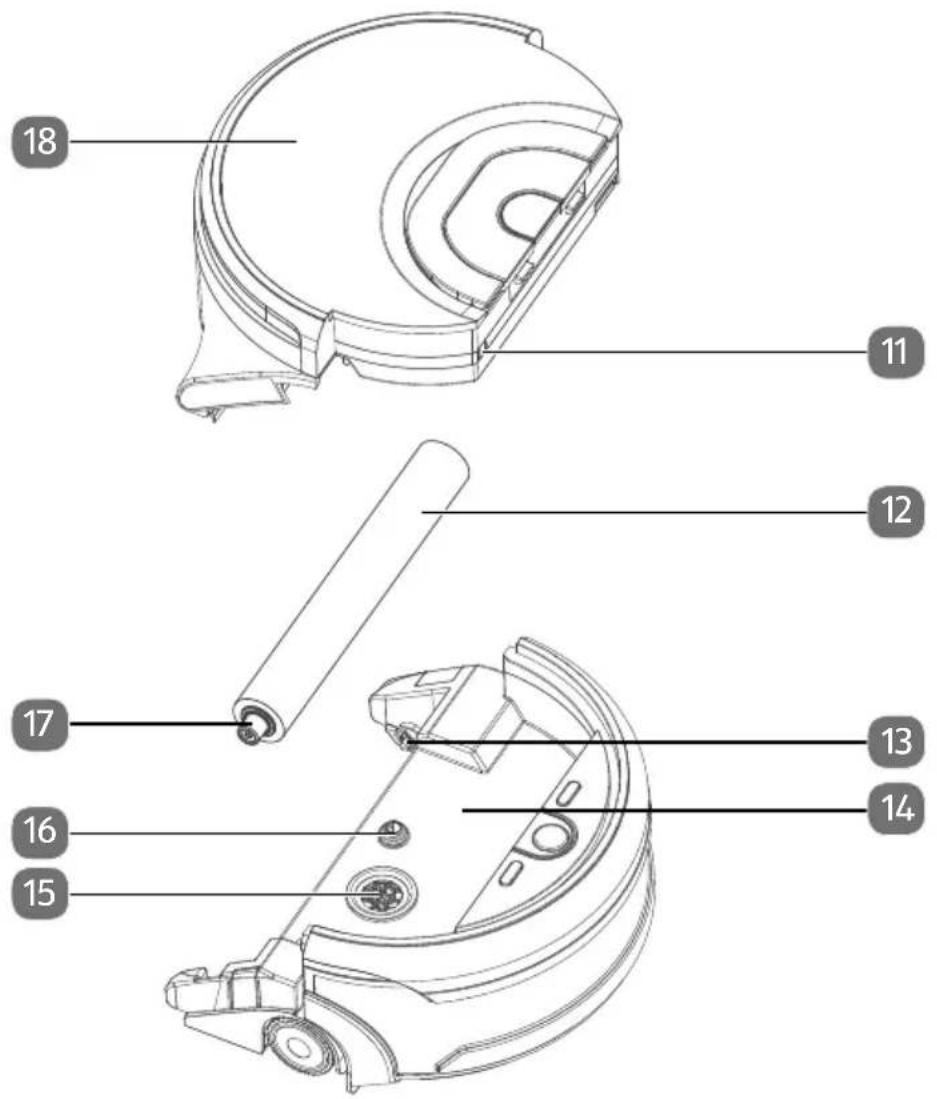

5.3. Binnenaanzicht hoofdapparaat en watertank

11) Waterpeilcontrole voor vuil water

13) Aandrijving van de reinigingsrol

16) Schoonwatertoevoer

17) Rubberen geleiderol van de reinigingsrol

21) Voorste aandrijfwiel

22) Schoonwatersproeiers

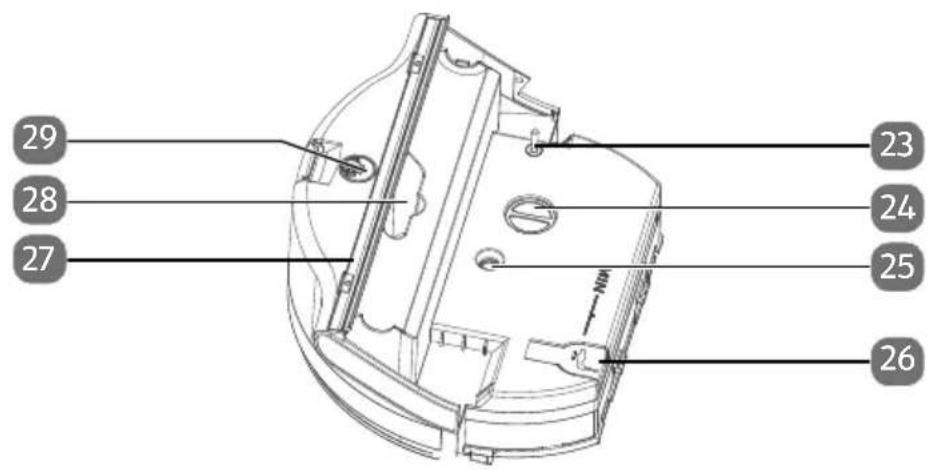

23) Vergrendelingspen voor de aanzuigopeningen voor lucht en vuil water

24) Luchtaanzuigopening met luchtfilter

25) Schoonwaterafvoer

29) Achterste aandrijfwiel

32) Besturing vooruit

33) Besturing naar rechts

36) Bedrijfsmodus: Terug naar het uitgangspunt

37) Reinigingsmodus: Oppervlakreiniging

38) Besturing achteruit

39) Besturing naar links

6.1. Dweilrobot opladen De dweilrobot is uitgerust met een lithium-ion-accu. Na het uitpakken moet de accu van het apparaat eerst circa 4,5 uur lang worden opgeladen. Dit komt het vermo- gen van de accu op de lange duur ten goede. LET OP! Mogelijke materiële schade! Als er per ongeluk tegen het laadstation aan wordt ge- stoten, kan dat storingen tijdens het opladen tot ge- volg hebben en kan het laadstation beschadigd raken. Zet het laadstation neer op een veilige en rustige plek.

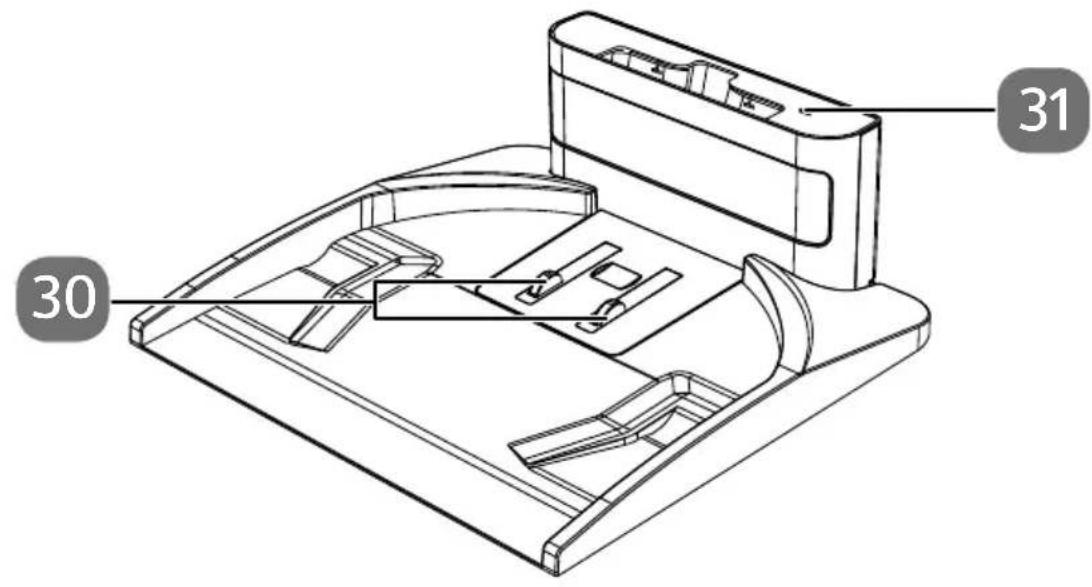

6.1.1. Laadstation opbouwen

Verbind de beide onderdelen van het laadstation met elkaar. Sluit de holle stekker van de netadapter aan op de bus in de netaansluiting. Reinig de voorgenomen opstelplaats van het laadstati- on grondig. Zet het laadstation direct tegen een wand. Verwijder voorwerpen die zich rechts of links binnen één meter van het laadstation bevinden. Verwijder voorwerpen die zich binnen twee meter voor het laadstation bevinden. Sluit de netadapter aan op een goed bereikbaar stop- contact in de buurt van het apparaat.

20051 ML DS Content MSN 5006 7670 Final.indb 10720051 ML DS Content MSN 5006 7670 Final.indb 107 20.07.2021 09:48:2920.07.2021 09:48:29108 Draai het laadstation om en trek de veiligheidsafdek- king van de meegeleverde dubbelzijdige plakband er voorzichtig af. Bij verandering van het laadstation gebruikt u nieuwe dubbelzijdige plakband om verder een veilige positie te garanderen. Plaats de dweilrobot op het laadstation. Het apparaat geeft de melding “CHARGING WILL START SOON”. Als de accu helemaal is opgeladen, geeft het apparaat de melding “CHARGING HAS ENDED”. 6.2. Reinigingsrollen aanbrengen Voordat u het apparaat in gebruik neemt, moeten de meegeleverde borstels wor- den aangebracht. Bevochtig de reinigingsrol en wring ze uit voor- dat u de dweilrobot voor het eerst gaat gebrui- ken. Zet de reinigingsrol met de opening op de aan- drijfas aan de onderkant van het apparaat. Druk het uiteinde van de reinigingsrol met de rubberen geleiderol in de uitsparing aan de on- derkant van het apparaat. 6.3. Watertank vullen Til het handvat op en druk de ontgrendeling van de watertank in. Til de watertank uit het apparaat en draai hem met de onderkant naar boven. 20051 ML DS Content MSN 5006 7670 Final.indb 10820051 ML DS Content MSN 5006 7670 Final.indb 108 20.07.2021 09:48:3820.07.2021 09:48:38109

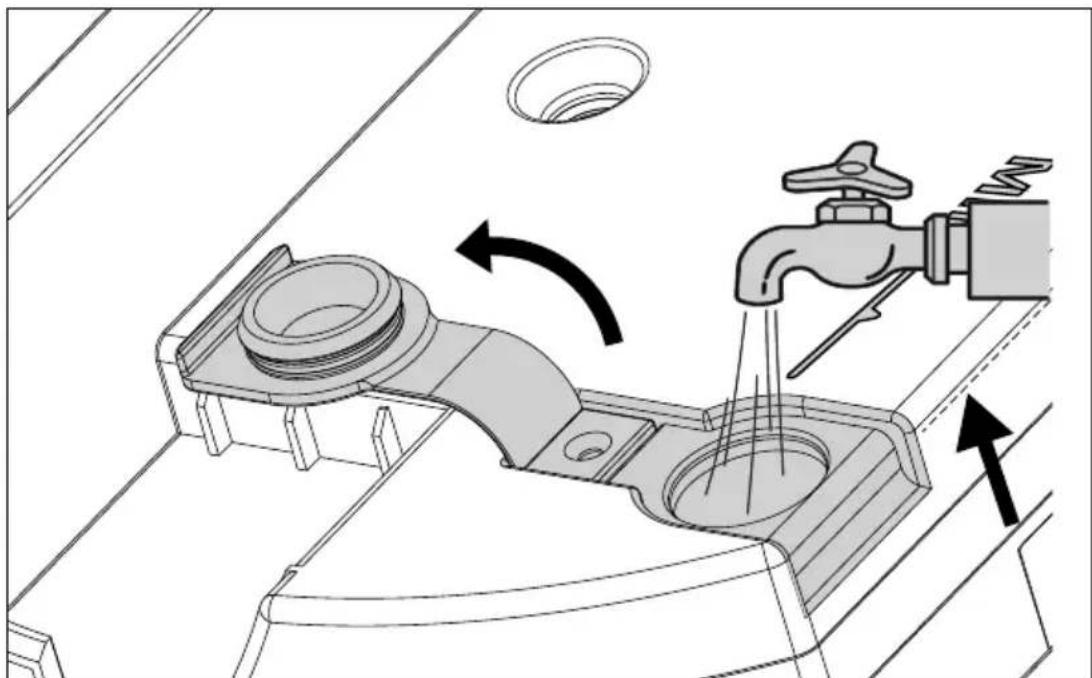

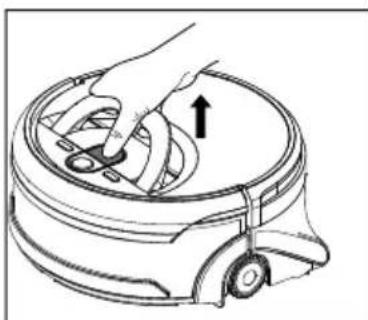

Open het deksel van de schoonwatertank. Vul de tank, zoals in de onderstaande tekening schematisch is aangegeven, tot de bovenkant met leidingwater (zie de pijl/stippellijn). Plaats de watertank na het vullen rechtop, zodat het watervolume ho- ger is dan de MIN-markering. Als het te reinigen oppervlak erg vuil is, voeg dan één tot twee druppels van een niet-schuimend, pH-neutraal reinigingsmiddel aan het wa- ter toe. Reinig de vulopening en de afsluitklep van de schoonwatertank met een doek, zodat de tank altijd goed gesloten kan worden. Vul de watertank niet met gedestilleerd of gedemineraliseerd water, om- dat het geleidingsvermogen van deze soorten water niet groot genoeg is en er dus geen meting van het waterniveau mogelijk is. De dweilrobot meldt in een dergelijk geval dat de tank leeg is. 20051 ML DS Content MSN 5006 7670 Final.indb 10920051 ML DS Content MSN 5006 7670 Final.indb 109 20.07.2021 09:48:5920.07.2021 09:48:59110 6.4. Watertank aanbrengen Zet de watertank tegen het hoofdapparaat. Zorg ervoor dat de bevestigingspennen van het hoofd- apparaat in de uitsparingen van de watertank komen te zitten. Laat de watertank langzaam zakken. Druk de watertank voorzichtig aan op het hoofdappa- raat tot hij hoorbaar vastklikt. 6.5. Batterijen in de afstandsbediening plaatsen Open het klepje van het batterijvak aan de achterkant van de afstandsbedie- ning. Plaats de twee 1,5 V batterijen van het type AAA/LR03 volgens de polariteit die is aangegeven in het batterijvak. Plaats het klepje van het batterijvak terug en sluit het klepje. Het moet hoorbaar vastklikken.

U krijgt de beste reinigingsresultaten als u alle losse voorwerpen op de vloer zoals op de grond hangende gordijnen, kledingstukken, papier, losse kabels en verleng- snoeren verwijdert. LET OP! Mogelijke materiële schade! Losse kabels kunnen tijdens het stofzuigen in uw dweil- robot verstrikt raken en worden meegezogen. Appara- ten kunnen zo bijvoorbeeld van een tafel worden ge- trokken en daarbij beschadigd raken. 20051 ML DS Content MSN 5006 7670 Final.indb 11020051 ML DS Content MSN 5006 7670 Final.indb 110 20.07.2021 09:49:0720.07.2021 09:49:07111

Zorg ervoor dat alle kabels zich buiten het bereik van het apparaat bevinden. Deze dweilrobot is niet geschikt voor gebruik op tapijt. 7.1. Apparaat inschakelen Druk op de toets CLEAN om het apparaat in te schakelen. De dweilrobot wordt ingeschakeld en geeft de melding “SELECTEER EEN MO DUS”.

7.1.1. Laadstatusindicator

Na het inschakelen licht de laadstatusindicator op het bedieningspaneel op. Laadstatusindicator groen lampje oranje lampje rood lampje Gebruiksduur > 30 min < 30 min direct opladen 7.2. Apparaat uitschakelen Houd de toets CLEAN ingedrukt tot er een geluidssignaal klinkt. Laat de toets dan weer los. De dweilrobot wordt uitgeschakeld. 7.3. Rustmodus Start met de afstandsbediening een reinigingsmodus naar keuze (bijv. ). Druk nog een keer op dezelfde toets van de afstandsbediening (hier:

De dweilrobot onderbreekt het lopende reinigingsprogramma en blijft staan. Na ca. 3 minuten gaan de controlelampjes op het apparaat uit en klinkt er een ge- luidssignaal. Tenzij u de dweilrobot nu in het laadstation zet om hem op te laden, komt het apparaat in de rustmodus te staan. Druk op de automatische reinigingstoets om de rustmodus te beëindigen Om een reinigingsprogramma te starten, selecteert u met de afstandsbediening een reinigingsmodus naar keuze. 7.4. Reinigen starten

7.4.1. Voorbereiding op reinigen

Vul de dweilrobot met schoon water. Laad de dweilrobot helemaal op Verwijder alle losse obstakels, bijv. stoelen, schoenen, vloervazen, blootliggen- de kabels Start de dweilrobot vanaf het laadstation. De robot keert na het dweilen auto- 20051 ML DS Content MSN 5006 7670 Final.indb 11120051 ML DS Content MSN 5006 7670 Final.indb 111 20.07.2021 09:49:2020.07.2021 09:49:20112 matisch naar zijn laadstation terug.

7.4.2. Reinigingsmodus selecteren

Met behulp van de sensoren en de stootrand van het apparaat wordt de dweilrobot automatisch door de ruimtes geleid. U kunt bepalen hoe de dweilrobot daarbij te werk moet gaan. Druk zo nodig op de toets CLEAN om de dweilrobot in te schakelen. Druk nu op de toets MODE op het apparaat of de overeenkomstige toets op de afstandsbediening om een reinigingsmodus te selecteren.

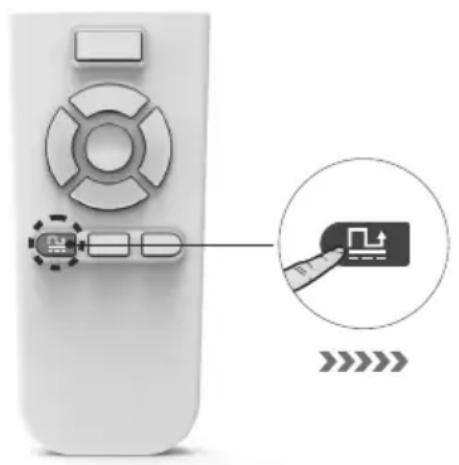

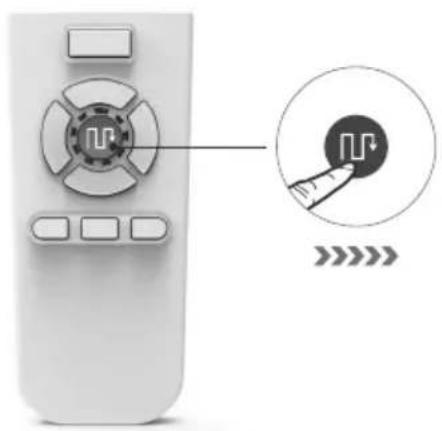

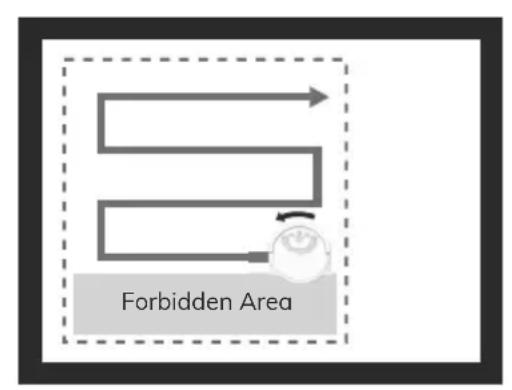

7.4.3. Oppervlakmodus

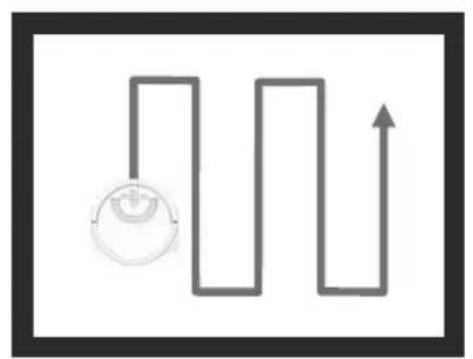

Na het inschakelen reinigt de dweilrobot een oppervlak van 25m² voor het appa- raat. De dweilrobot rijdt zigzag over het oppervlak en keert terug naar het uitgangs- punt als het reinigen is beëindigd. Forbidden Area

7.4.4. Automatische modus

Deze reinigingsmodus is vooral geschikt voor grote oppervlakken. Het apparaat voert hierbij een standaardreiniging uit die afhankelijk is van de obstakels die het tegenkomt. De dweilrobot rijdt zigzag over het oppervlak en keert terug naar het uitgangspunt als het reinigen is beëindigd. Als de dweilrobot 6 meter naar voren is gereden zonder op obstakels te stuiten, keert hij om. 20051 ML DS Content MSN 5006 7670 Final.indb 11220051 ML DS Content MSN 5006 7670 Final.indb 112 20.07.2021 09:49:2820.07.2021 09:49:28113

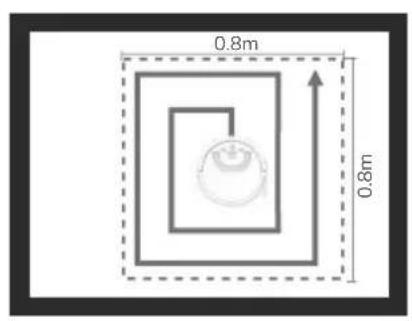

Deze reinigingsmodus is geschikt voor het gericht reinigen van een oppervlak (80 x 80 cm) rondom het startpunt van de dweilrobot. De dweilrobot rijdt in vierkan- ten over het oppervlak en keert terug naar het uitgangspunt wanneer het reinigen is voltooid. 0.8m 0.8m

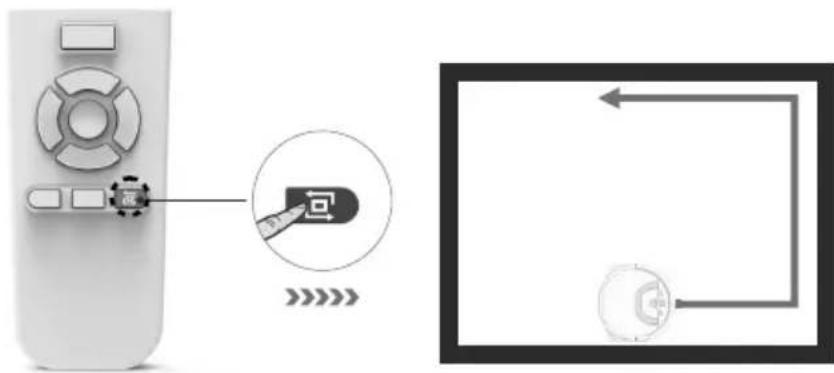

7.4.6. Reinigen langs de wanden

Deze reinigingsmodus is vooral geschikt voor het reinigen van de hoeken en ran- den van een ruimte. De dweilrobot reinigt langs wanden en obstakels. Zet de dweilrobot zo neer, dat hij naar een wand is gericht. De dweilro- bot zoekt automatisch een wand en begint met reinigen langs deze wand. Als er geen wanden of obstakels zijn waaraan de dweilrobot zich kan oriënteren, stopt het apparaat met reinigen. 20051 ML DS Content MSN 5006 7670 Final.indb 11320051 ML DS Content MSN 5006 7670 Final.indb 113 20.07.2021 09:49:3220.07.2021 09:49:32114 De dweilrobot stopt na het reinigen automatisch en keert terug naar het uitgangs- punt. De dweilrobot keert ook terug naar het uitgangspunt wanneer de schoonwa- tertank leeg is, de vuilwatertank vol is of de accu bijna leeg is. Op het uitgangspunt wordt de dweilrobot automatisch uitgeschakeld. Leeg de vuilwatertank altijd na gebruik en reinig het apparaat zelf zoals is be- schreven in hoofdstuk „8. Reinigen en opbergen“ op pagina 115. 7.5. Dweilrobot handmatig besturen Dit is mogelijk door het indrukken van de toetsen , , en . Door het indrukken van de toets op de afstandsbediening, kunt u de dweil- robot laten terugkeren naar het uitgangspunt. Leeg de vuilwatertank telkens na gebruik en reinig het apparaat zelf zoals is be- schreven in hoofdstuk „8. Reinigen en opbergen“ op pagina 115. 7.6. Reinigen voortijdig stoppen Druk tijdens het reinigen naar keuze op de toets CLEAN op het apparaat of op een willekeurige toets op de afstandsbediening om het reinigen te stoppen. Het apparaat komt nu automatisch in de rustmodus te staan. Om het apparaat uit te schakelen, drukt u opnieuw op de toets CLEAN op het apparaat en houdt u deze ca. 3 seconden ingedrukt tot er een geluidssignaal klinkt. Leeg de vuilwatertank telkens na gebruik en reinig het apparaat zelf zoals is be- schreven in hoofdstuk „8. Reinigen en opbergen“ op pagina 115. 20051 ML DS Content MSN 5006 7670 Final.indb 11420051 ML DS Content MSN 5006 7670 Final.indb 114 20.07.2021 09:49:4220.07.2021 09:49:42115

GEVAAR! Gevaar voor elektrische schok! Er bestaat gevaar voor elektrische schokken/kortslui- ting door onderdelen die onder spanning staan

Dompel de dweilrobot, het laadstation en de net- adapter nooit onder in water of een andere vloeistof! Reinig het apparaat en alle accessoires alleen droog of met een licht bevochtigde doek. Zet de aan-/uitschakelaar in de stand OFF en trek vóór elke reinigings- en onderhoudsbeurt en vóór het monteren en verwijderen van accessoires de net- adapter uit het stopcontact. Uw dweilrobot kan snel en gemakkelijk worden gereinigd en onderhouden. Leeg telkens na gebruik de vuilwatertank en reinig de reinigingsrol, de wisser en het fil- ter.

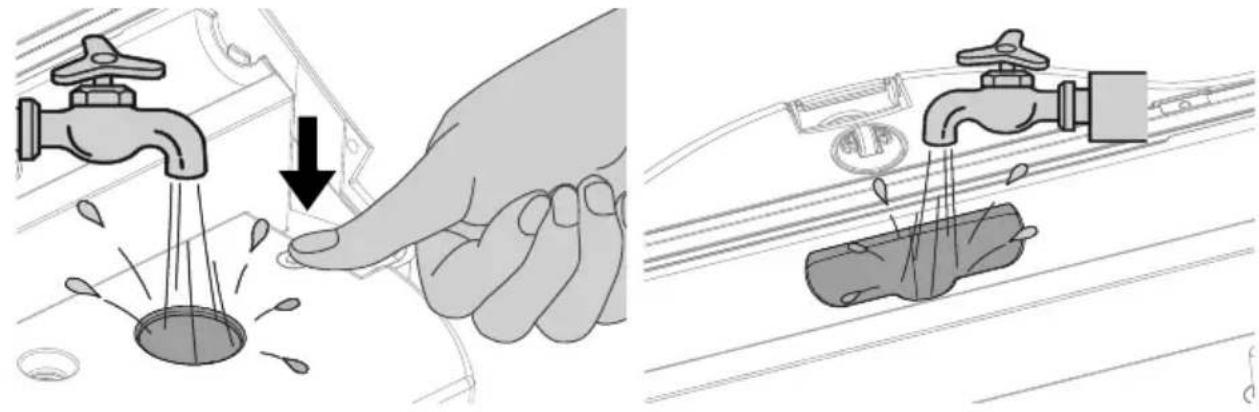

• Gebruik voor het reinigen van het oppervlak van het apparaat geen reinigings- middelen of bijtende of gasvormige reinigingsmiddelen. Veeg het oppervlak van de dweilrobot af met een zachte, licht bevochtigde doek.

• Reinig de sensoroppervlakken en laadcontacten met een schone, droge doek.

• Zet de dweilrobot na het reinigen altijd weer in elkaar en berg hem op in het laadstation op een plaats zonder risico op stoten en vallen. 20051 ML DS Content MSN 5006 7670 Final.indb 11520051 ML DS Content MSN 5006 7670 Final.indb 115 20.07.2021 09:49:4920.07.2021 09:49:49116 8.1. Vuilwatertank reinigen Wij raden u aan om telkens na gebruik de watertank te legen en het filter te reini- gen. Ga hiervoor als volgt te werk: Haal de vuilwatertank uit het apparaat en giet hem he- lemaal leeg. Vul de tank voor ongeveer een kwart met schoon wa- ter. Als de vuilwatertank erg vuil is, voeg dan één tot twee druppels van een niet-schuimend, pH-neutraal reini- gingsmiddel aan het water toe. Schud de tank voorzichtig heen en weer en reinig zo de binnenkant. Giet de tank weer leeg. Controleer of zich geen resten reinigingsmiddel of vuil water meer in de tank bevinden en spoel de tank goed uit met schoon water. Reinig de afvoeropening en de afsluitklep van de vuil- watertank met een doek, zodat de tank altijd goed ge- sloten kan worden. 20051 ML DS Content MSN 5006 7670 Final.indb 11620051 ML DS Content MSN 5006 7670 Final.indb 116 20.07.2021 09:49:5120.07.2021 09:49:51117

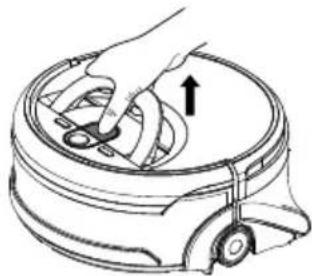

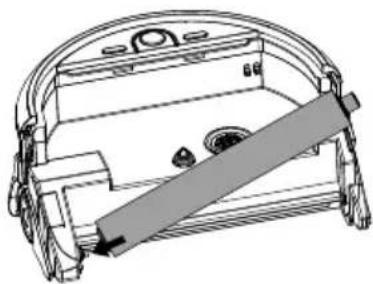

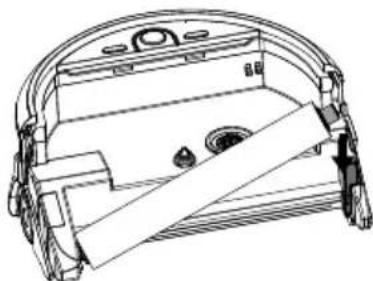

8.2. Reinigingsrollen en wisser reinigen Reinig de reinigingsrol en de wisser altijd na gebruik. Ga hiervoor als volgt te werk: Schakel het apparaat uit en koppel het laadstation los van het elektriciteitsnet. Haal de watertank uit het apparaat. Verwijder de reinigingsrol. Til de reinigingsrol op aan de rubberen geleiderol en trek de borstel vervolgens los van de aandrijfas. Reinig de reinigingsrol onder stromend water. Als zich haren of dergelijke dingen om de reinigingsrol hebben gewikkeld, verwijder deze dan ook. Laat de reinigingsrol na het reinigen aan de lucht dro- gen. 20051 ML DS Content MSN 5006 7670 Final.indb 11720051 ML DS Content MSN 5006 7670 Final.indb 117 20.07.2021 09:50:1320.07.2021 09:50:13118 8.3. Luchtfi lter reinigen Na elk gebruik moet het luchtfilter worden gereinigd. Ga hiervoor als volgt te werk: Trek het luchtfilter voorzichtig los uit de watertank. Reinig het luchtfilter onder stromend water en laat het daarna goed drogen. 8.4. Luchtaanzuigopening en zuigopening reinigen Druk de vergrendelingspen van de aanzuigopeningen voor lucht en vuil water omlaag. Spoel de beide openingen uit met stromend water. Giet de vuilwatertank daarna weer leeg. 20051 ML DS Content MSN 5006 7670 Final.indb 11820051 ML DS Content MSN 5006 7670 Final.indb 118 20.07.2021 09:50:2420.07.2021 09:50:24119

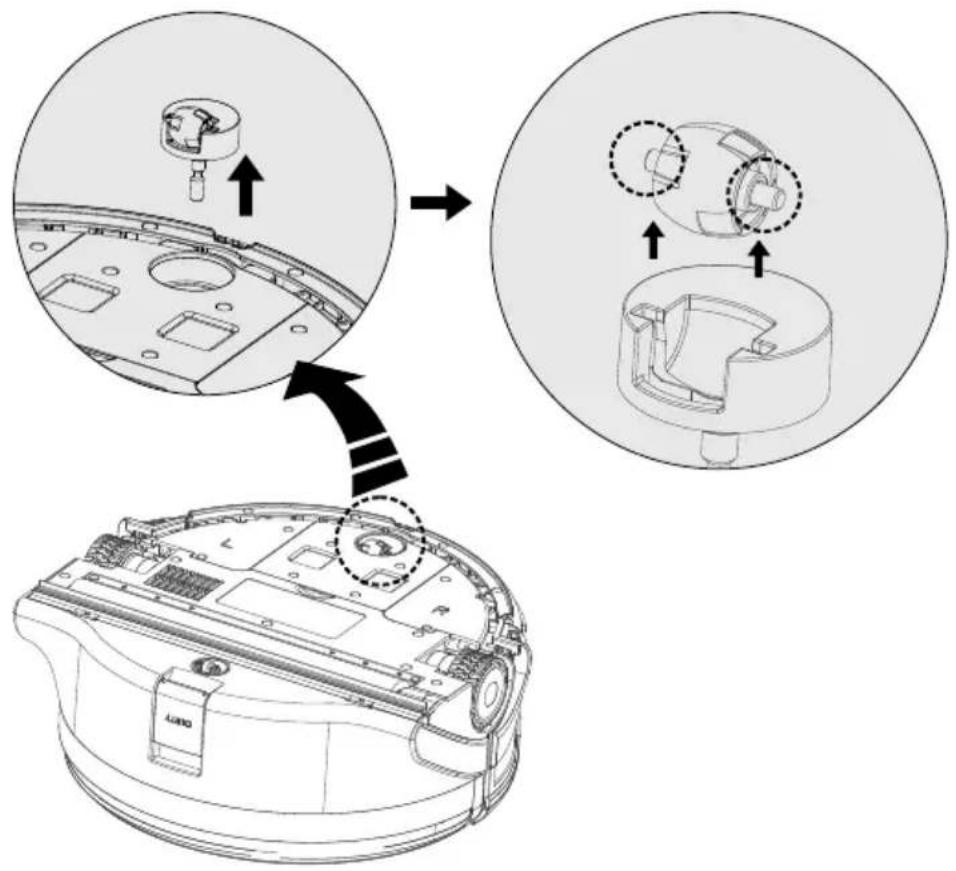

8.5. Loopwiel reinigen Bij een blokkade van het voorste loopwiel verwijdert u het loopwiel en reinigt u dit met een licht bevochtigde doek. Plaats het voorste loopwiel zo terug dat het hoorbaar vastklikt. 8.6. Energiemanagement van de dweilrobot U gebruikt de dweilrobot af en toe Als u de dweilrobot niet meerdere keren per dag, dagelijks of regelmatig gebruikt, raden wij u aan om de acculader of de netadapter iedere keer nadat het apparaat helemaal is opgeladen uit het stopcontact te halen. Schakel daarnaast de dweilro- bot uit door op de toets CLEAN op het apparaat te drukken. U gebruikt de dweilrobot dagelijks Als u het apparaat verschillende keren per dag gebruikt, raden wij u aan het in het laadstation te laten zitten, zodat de dweilrobot altijd over de volledige zuigcapa- citeit beschikt. Wanneer het apparaat helemaal is opgeladen, branden de indica- tielampjes voor de acculading groen en wordt het energieverbruik door de onder- houdslading geminimaliseerd. 20051 ML DS Content MSN 5006 7670 Final.indb 11920051 ML DS Content MSN 5006 7670 Final.indb 119 20.07.2021 09:50:3020.07.2021 09:50:30120 U gebruikt de dweilrobot verschillende keren per dag voor klei- ne oppervlakken De dweilrobot heeft een rustmodus. Gebruik van de rustmodus wordt aanbevolen als er kleinere oppervlakken zijn gereinigd en er nog voldoende acculading is zon- der dat de accu opnieuw wordt geladen. Haal de acculader of de netadapter uit het stopcontact. Zet de dweilrobot in de rustmodus zoals is beschreven in hoofdstuk „7.3. Rust- modus“ op pagina 111. U kunt de dweilrobot met de afstandsbediening of de daarvoor bedoelde toets op het apparaat op ieder gewenst moment weer activeren, zodat hij weer gaat zuigen. Verbruik in watt Netadapter < 0,1 W Laden met het laadstation < 12 W Onderhoudslading < 0,5 W

9. Probleemoplossing

Bij een storing in de werking van het apparaat geeft het apparaat een melding en lichten de betreffende symbolen op het bedieningspaneel op. Ga eerst na of u het probleem aan de hand van het onderstaande overzicht zelf kunt oplossen. Probeer in geen geval om het apparaat zelf te repareren. Neem als een reparatie no- dig is contact op met ons Service Center of een ander professioneel reparatiebedrijf. 9.1. Gesproken meldingen Gesproken mel- ding Symbolen op het bedieningspaneel Mogelijke oor- zaak Oplossing PLEASE CHECK AND INSTALL WATER TANK : licht rood op : licht rood op : licht oranje op De watertank zit niet in het ap- paraat of zit niet goed vast. Contro- leer of de watertank op de juis- te manier is aange- bracht. 20051 ML DS Content MSN 5006 7670 Final.indb 12020051 ML DS Content MSN 5006 7670 Final.indb 120 20.07.2021 09:50:3420.07.2021 09:50:34121

Gesproken mel- ding Symbolen op het bedieningspaneel Mogelijke oor- zaak Oplossing CHARGING FINISHED : licht rood op : licht rood op : licht oranje op De schoonwater- tank is leeg of de afvoer is verstopt. De contacten in de schoonwatertank zijn gecorrodeerd. Vul de tank met schoon water of controleer de afvoer- opening. Reinig de watertank grondig met een pH-neu- traal reini- gingsmid- del, zie „8. Reinigen en opbergen“ op pagina

PLEASE CHECK CLEAN WATER TANK De vuilwatertank is vol. Leeg de vuilwater- tank. 20051 ML DS Content MSN 5006 7670 Final.indb 12120051 ML DS Content MSN 5006 7670 Final.indb 121 20.07.2021 09:50:4020.07.2021 09:50:40122 Gesproken mel- ding Symbolen op het bedieningspaneel Mogelijke oor- zaak Oplossing PLEASE CHECK RIGHT WHEEL : licht rood op : licht oranje op De reinigingsrol is geblokkeerd. Controleer de reini- gingsrol en reinig deze zo nodig. PLEASE CLEAN NOSE WHEEL Het voorste aan- drijfwiel draait niet meer. Controleer het aan- drijfwiel en reinig het zo nodig. PLEASE CLEAN DROP SENSORS De valsensoren zijn vuil. Reinig de valsenso- ren. PLEASE CHECK DIRTY WATER TANK Linker aandrijfwiel is geblokkeerd. Controleer het linker aandrijfwiel en contro- leer het in- dien nodig. PLEASE CHECK LEFT WHEEL Rechter aandrijf- wiel is geblok- keerd. Controleer het rechter aandrijfwiel en contro- leer het in- dien nodig. PLEASE PUT ROBOT BACK GROUND De dweilrobot staat niet op de grond. Zet de dweilrobot terug op de grond. PLEASE CHECK FRONT BUMPER De stootrand klemt Druk de stootrand een paar keer in en laat hem los. 20051 ML DS Content MSN 5006 7670 Final.indb 12220051 ML DS Content MSN 5006 7670 Final.indb 122 20.07.2021 09:50:4520.07.2021 09:50:45123

Gesproken mel- ding Symbolen op het bedieningspaneel Mogelijke oor- zaak Oplossing LOW BATTERY : licht rood op De accu is bijna leeg. Laad de dweilrobot weer hele- maal op. 9.2. Overige problemen Fout Oplossing De vuilwatertank is lek. Controleer alle openingen van de wa- tertank en reinig deze. De dweilrobot neemt tijdens het reini- gen het water niet op. Controleer of de reinigingsrol en de wisser op de juiste manier zijn geïnstal- leerd. Controleer of het luchtfilter verstopt zit en reinig het zo nodig. Laadfout Controleer het laadstation en de laad- contacten. Reinig ze zo nodig.

10. Opslag/transport

Als u het apparaat niet gebruikt, haal dan de netstekker uit het stopcontact en berg het apparaat op. Doe dit op een droge, stof- en vorstvrije plaats waar het niet wordt blootgesteld aan direct zonlicht. Neem de omgevingsomstandigheden voor opslag in acht die staan vermeld bij de technische gegevens. Bewaar het apparaat buiten het bereik van kinderen. Om beschadigingen bij transport te voorkomen, adviseren wij u om de originele verpakking te gebruiken. 20051 ML DS Content MSN 5006 7670 Final.indb 12320051 ML DS Content MSN 5006 7670 Final.indb 123 20.07.2021 09:50:4920.07.2021 09:50:49124

VERPAKKING Uw apparaat zit ter bescherming tegen transportschade in een verpak- king. Verpakkingen zijn gemaakt van materialen die milieuvriendelijk kunnen worden afgevoerd en vakkundig kunnen worden gerecycled. Apparaat Gebruikte apparaten met het hiernaast afgebeelde symbool mogen niet bij het gewone huishoudelijke afval worden gedaan. Volgens richtlijn 2012/19/EU moet het apparaat aan het einde van de le- vensduur volgens de voorschriften worden afgevoerd. Hierbij worden voor hergebruik geschikte stoffen in het product gerecy- cled, zodat belasting van het milieu wordt voorkomen. Lever het afgedankte apparaat in bij een inzamelpunt voor oude elektri- sche apparaten of bij een afvalsorteercentrum. Neem voor meer informatie contact op met het lokale afvalverwerkings- bedrijf of met uw gemeente. Accu’s Het apparaat heeft een geïntegreerde, krachtige lithium-ion-accu. Lege accu’s horen niet bij het huisvuil. Accu’s moeten volgens de lokale voor- schriften worden afgevoerd. Hiervoor zijn er bij winkels die batterijen verkopen en bij lokale inzamelpunten bakken aanwezig waarin deze kunnen worden gedeponeerd. Neem voor meer informatie contact op met het lokale afvalverwerkingsbedrijf of uw gemeente. Bij de verkoop van accu’s en bij de levering van apparaten die batterijen bevatten, zijn wij verplicht om u te wijzen op het volgende: Als consument bent u wettelijk verplicht om gebruikte accu’s in te leve- ren. Met het symbool met de doorgekruiste afvalbak wordt aangegeven dat de accu niet bij het huisvuil mag worden gedaan BATTERIJEN Lege batterijen mogen niet met het gewone huisvuil worden meege- geven. Batterijen moeten volgens de voorschriften worden afgevoerd. Hiervoor zijn er bij winkels die batterijen verkopen en bij lokale inzamel- punten bakken aanwezig waarin batterijen kunnen worden gedepo- neerd. Neem voor meer informatie contact op met het lokale afvalver- werkingsbedrijf of uw gemeente. Bij de verkoop van batterijen en bij de levering van apparaten die batte- rijen bevatten, zijn wij verplicht om u te wijzen op het volgende: Als consument bent u wettelijk verplicht om gebruikte batterijen/ac- cu’s in te leveren. Met het symbool met de doorgekruiste afvalbak wordt aangegeven dat de batterij niet bij het huishoudelijke afval mag worden gedaan. 20051 ML DS Content MSN 5006 7670 Final.indb 12420051 ML DS Content MSN 5006 7670 Final.indb 124 20.07.2021 09:50:5120.07.2021 09:50:51125

Dweilrobot Fabrikant van apparaat: MEDION AG Am Zehnthof 77 45307 Essen Duitsland HR-nummer: HRB 13274 Model MD 20051 Netadapter S012DBV1900060 Geproduceerd door Ten Pao Industrial Co., Ltd., China Ingangsspanning/stroom 19,0 V 0,6A Bedrijfsspanning Accublok 14,4 VDC, 2400 mAh Inhoud schoonwatertank 0,85 l Inhoud vuilwatertank 0,9 l Gebruiksduur ca. 70-80 minuten (afhankelijk van mo- dus en toestand van de vloer) Gewicht ca. 3,6 kg (dweilrobot) Afmetingen (d x b x h) ca. 290 x 285 x 118mm (dweilrobot) ca. 329 x 315 x 113 mm (laadstation) ca. 345 x 315 x 130 mm (totaal) Accu lithium-ion-accublok Model: H18650CH-4S1P-AAF-16 Fabrikant: BYD Company Ltd., China Capaciteit 2400 mAh Nominale spanning 14,4 V Vermogen 34,56Wh Aantal cellen 4X 3,6 V BAK cellen Oplaadtijd ca. 300 minuten (5 uur) 20051 ML DS Content MSN 5006 7670 Final.indb 12520051 ML DS Content MSN 5006 7670 Final.indb 125 20.07.2021 09:50:5620.07.2021 09:50:56126 Bedrijfstemperatuur 10 °C – 40 °C Afstandsbediening Batterijvoeding 2x1,5V type AAA Netadapter Fabrikant Ten Pao Industrial Co., Ltd., China Modeltype S012DBV1900060 Ingangsspanning/stroom/ingangsfre- quentie 100-240V ~, 50-60Hz, 0,4A Uitgangsspanning/stroom 19,0V 0,6 A Uitgangsvermogen 11,4W Gemiddelde efficiëntie tijdens ge- bruik 84,85% Efficiëntie bij lage belasting (10%) 76,32% Opgenomen vermogen bij nullast 0,057W

13. Conformiteitsinformatie

Hierbij verklaart MEDION AG dat het product voldoet aan de volgende Eu- ropese eisen:

• EMC-richtlijn 2014/30/EG

• Laagspanningsrichtlijn 2014/35/EG

• Ecodesignrichtlijn 2009/125/EG

Wanneer uw apparaat niet zoals gewenst of verwacht functioneert, neem dan con- tact op met onze klantenservice. U heeft verschillende mogelijkheden, om met ons contact op te nemen:

• In onze Service-Community vindt u andere gebruikers en onze medewerkers en daar kunt u uw ervaringen uitwisselen en uw kennis delen. U vindt onze Service-Community onder community.medion.com.

• U kunt natuurlijk ook ons contactformulier gebruiken onder www.medion.com/contact.

• En bovendien staat ons serviceteam ook via de klantenservice of per post ter be- schikking. Nederland Openingstijden klantenservice Klantenservice Ma - vr: 07.00 - 23.00 uur Za - zo: 10.00 - 18:00 uur 0900 - 2352534 Buiten deze tijden kunt u op het genoemde nummer te allen tijde gebruik maken van onze voicemaildienst met terugbeloptie. Serviceadres MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland België Openingstijden klantenservice Klantenservice Ma - vr: 09:00 - 19:00

Serviceadres MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medionservice.com. Daar vindt u ook drivers en andere software voor verschillende apparaten. Ook kunt u de QR-code hiernaast scannen en de gebruiksaanwij- zing via het serviceportaal downloaden op uw mobiele eindap- paraat. 20051 ML DS Content MSN 5006 7670 Final.indb 12820051 ML DS Content MSN 5006 7670 Final.indb 128 20.07.2021 09:50:5920.07.2021 09:50:59129

Copyright © 2021 Laatst gewijzigd op: 19.07.2021 Alle rechten voorbehouden. Deze gebruiksaanwijzing is auteursrechtelijk beschermd. Duplicatie in mechanische, elektronische of welke andere vorm dan ook zonder schriftelijke toestemming van de fabrikant is verboden. Het copyright berust bij de firma: MEDION AG Am Zehnthof 77 45307 Essen Duitsland Het bovenstaande adres is geen retouradres. Neem eerst contact op met ons Ser- vice Center. 20051 ML DS Content MSN 5006 7670 Final.indb 12920051 ML DS Content MSN 5006 7670 Final.indb 129 20.07.2021 09:51:0020.07.2021 09:51:00130
