Producttype	Muurairconditioner (splitsysteem)
Merk	LG
Model	S09BF
Werkingsmodus	Koeling, verwarming (warmtepomp), gezonde ontvochtiging, ventilatie, automatisch
Speciale functies	Jet Cool/Heat, slaapmodus, automatische reiniging, energiebesparing, timer, Chaos Swing
Afstandsbediening	Draadloos, met display, selectietoetsen, AAA-batterijen (2×1,5 V)
Display	LED-indicatoren (blauw voor koeling, rood voor verwarming, knipperen voor fout)
Zelfdiagnose	Foutcodes via knipperende indicatoren (bijv.: 01 binnenvoeler, 02 leidingvoeler, enz.)
Filters	Wasbaar luchtfilter (elke 15 dagen), antiallergisch filter + drievoudig filter (2 uur zonlicht)
Automatisch herstarten	Ja (herstelt laatste instellingen na stroomonderbreking)
Elektrische veiligheid	Aarding verplicht, gebruik geschikte stroomonderbreker, nooit het snoer wijzigen
Installatie-instructies	Schakel een erkende technicus in, installatie op stevige ondergrond, correcte afvoer
Onderhoud	Filters elke 2 weken reinigen, inspectie van buitenste spiraal, gebruik een zachte doek
Reserveonderdelen	Beschikbaar via erkende technische dienst (onderdelencatalogus)
Temperatuurbereik	Koeling: 18-30 °C; Verwarming: 16-30 °C
Ventilatorsnelheid	Laag, gemiddeld, hoog, CHAOS (natuurlijke bries)

Veelgestelde vragen - S09BF LG

Hoe plaats ik de batterijen in de afstandsbediening?

Verwijder het deksel van het batterijcompartiment in de richting van de pijl. Plaats twee AAA-batterijen (1,5 V) met inachtneming van de polariteit (+/-). Plaats het deksel terug. Gebruik altijd batterijen van hetzelfde type en verwijder ze als het apparaat langere tijd niet wordt gebruikt.

Wat moet ik doen als er een foutcode verschijnt?

Het blauwe en rode lampje knipperen afwisselend om een fout aan te geven. Raadpleeg de zelfdiagnosetabel in de handleiding: bijvoorbeeld code 01 = fout binnenthermostaat, code 02 = binnenleidingvoeler. Neem contact op met de erkende technische dienst voor reparatie.

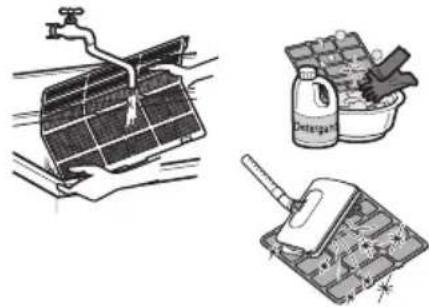

Hoe reinig ik de luchtfilters?

Open het voorpaneel, trek aan het lipje van het filter om het te verwijderen. Was het met lauw zeepwater of stofzuig het. Droog het in de schaduw voordat u het terugplaatst. De antiallergische en drievoudige filters moeten gedurende 2 uur aan direct zonlicht worden blootgesteld.

Hoe programmeer ik de timer?

Zorg ervoor dat de tijd is ingesteld. Druk op de toets 2nd F, gebruik vervolgens de tijdinstellingstoetsen om de gewenste tijd in te stellen. Druk op de timertoetsen om te starten of stoppen. Om te annuleren, gebruikt u de annuleringstoets.

Hoe gebruik ik de Jet Cool-modus?

Druk in de koelmodus op de JET COOL-toets. De ventilator draait gedurende 30 minuten op zeer hoge snelheid en de temperatuur wordt ingesteld op 18 °C voor snelle koeling. Druk nogmaals om te annuleren.

Hoe reset ik de afstandsbediening?

Druk op de RESET-toets aan de voorkant van de afstandsbediening. Dit reset de tijd en instellingen. Gebruik indien nodig een fijn voorwerp.

Wat moet ik doen als de airconditioner niet start?

Controleer of de stekker goed is aangesloten en of de stroomonderbreker niet is uitgeschakeld. Wacht bij een stroomstoring 3 minuten na terugkeer van de stroom voordat u opnieuw opstart. Als het probleem aanhoudt, neem contact op met de klantenservice.

Wat is gezonde ontvochtiging?

Dit is een modus die automatisch de temperatuur en luchtstroom aanpast om effectief te ontvochtigen zonder overmatig te koelen. Het is ideaal in het vochtige seizoen. De ingestelde temperatuur wordt niet weergegeven.

Hoe stel ik de richting van de luchtstroom in?

Gebruik de CHAOS SWING-toets om de lamellen verticaal te laten oscilleren. Druk nogmaals om ze in een positie te fixeren. Gebruik voor horizontale regeling de horizontale richtingstoets. Verplaats de lamellen nooit met de hand.

Hoe activeer ik automatisch herstarten?

Standaard is deze functie ingeschakeld. Om uit te schakelen, houdt u de AAN/UIT-toets 6 seconden ingedrukt (het display knippert 3-4 keer). Om opnieuw in te schakelen, herhaalt u dezelfde handeling.

GEBRUIKSAANWIJZING S09BF LG

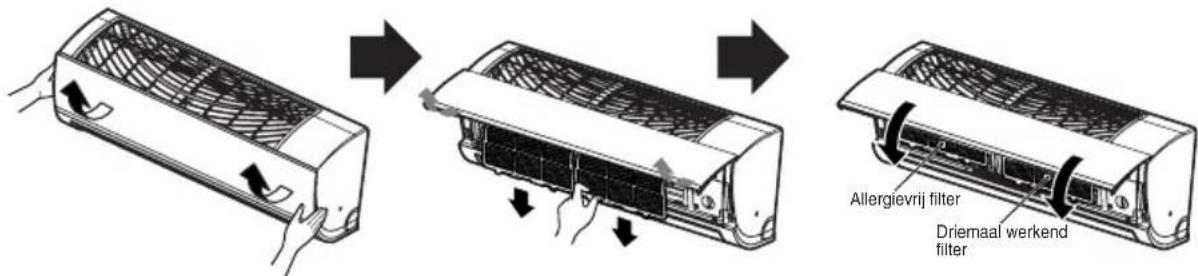

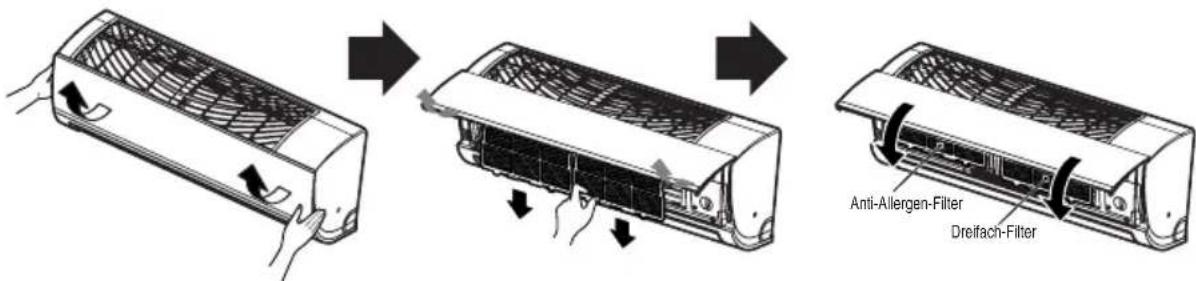

Nadat u het luchtfilter hebt verwijderd, kunt u ook het allergiefilter en het drievoudige filter verwijderen door ze iets naar voren te trekken.

Lees deze handleiding zorgvuldig door voordat u het apparaat gaat bedienen en bewaar de handleiding voor later gebruik.

TYPE: AAN DE MUUR BEVESTIGD

A. Veiligheidsmaatregelen 3 B. Elektrische Veiligheid 6

Tijdelijk gebruik van een adapter. 6

Tijdelijk gebruik van een verlengkabel. 6

Gebruikte symbolen in deze handleiding. 6

C. Productintroductie 7

Binnenshuis toestellen. 7

Gebruik indicatielampen. 7

Zelfdiagnosefunctie. 7

D. Gebruiksinstructies 8

De batterijen plaatsen. 8

Onderhoud draadloze afstandsbediening. 8

Gebruiksmethode 8

Draadloze Afstandsbediening 9

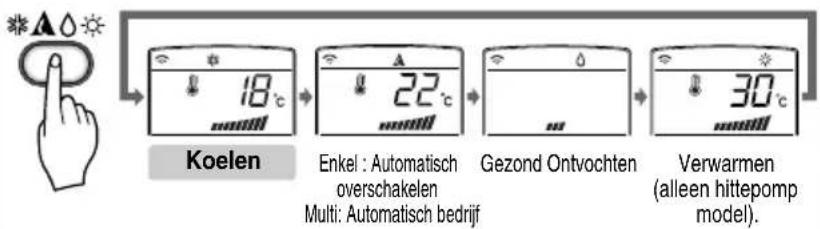

Gebruiksmodus. 10

Gebruik Gezonde Ontvochtiger. 11

Auto Gebruik (Optioneel) 11

Auto Gebruik Verandering (Optioneel).....11

Jet Koel/Hitte Functie. 12

Auto Reinigen. 12

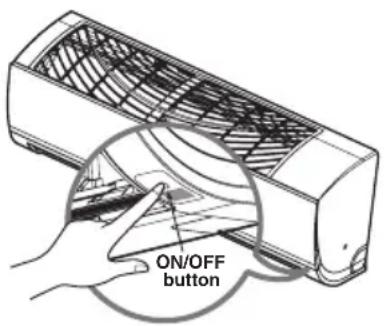

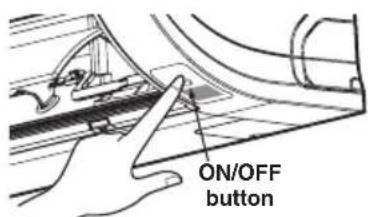

Geforceerd Gebruik. 13

Slaapmodus 14

De Huidige Tijd Instellen 14

Timer Instellen. 14

Luchtstroomrichting

Verticaal/Horizontaal. 15

Luchtcirculatie Modus 15

Auto Herstart Functie 15

E. Onderhoud en Service 17

Toestel voor Buitenshuis. 18

Gebruikstips! 18

Problemen Oplossen!

Bespaar tijd en geld! 19

Bel onmiddellijk de servicedienst

in de volgende situaties. 19

Noteer hier uw model en serienummer:

Modelnr #

Serienr #

Deze kunt u vinden op de sticker aan de zijkant van elk toestel.

Naam Winkel

Aankoopdatum

Niet uw kassabon aan deze pagina zodat u deze bij de hand heeft in het geval u een beroep doet op de garantie.

LEES DEZE HANDLEIDING

In deze handleiding vindt u nuttige tips over het juiste gebruik en onderhoud van uw airconditioner. Een beetje preventief onderhoud kan u veel geld en tijd besparen en de levensduur van de airconditioner verlengen.

In het hoofdstuk "Problemen oplossen" vindt u antwoorden op veel problemen. Als u eerst de tabel in dit hoofdstuk bekijkt, hoeft u misschien helemaal geen beroep te doen op de service.

• Neem contact op met een erkende elektricien voor reparatie en onderhoud van dit toestel.
• Neem contact op met een installateur voor de installatie van dit toestel.
• De airconditioner is niet bedoeld om zonder toezicht gebruikt te worden door jonge kinderen of personen met beperkte mogelijkheden.
• Houd toezicht op jonge kinderen om te voorkomen dat ze met de airconditioner spelen.
• De stroomkabel dient bij beschadiging vervangen te worden door erkend personeel, dat uitsluitend gebruik maakt van originele vervangingsonderdelen.

Veiligheidsmaatregelen

Volg onderstaande instructies op om verwondingen aan de gebruiker of andere personen en schade aan eigendommen te voorkomen.

■ Onjuist gebruik als gevolg van het negeren van instructies kan schade en verwondingen veroorzaken. De ernst wordt aangegeven met de volgende symbolen.

WAARSCHUWING

Dit symbool betekent de mogelijkheid van overlijden of ernstige verwondingen.

VOORZICHTIG

Dit symbool betekent de mogelijkheid van verwondingen of schade.

Betekenis van symbolen die in deze handleiding gebruikt worden.

Doe dit nicht.

Volg Instructies op.

WAARSCHUWING

Gebruik altijd een geaarde stekker en stopcontact. - Het risico op elektrische schokken is aanwezig. Neem voor elektrisch werk contact op met de winkelier, verkoper, een erkende elektricien, of een goedgekeurd servicecentrum. Probeer het product niet zelf te demonteren of te repareren. - Het risico op elektrische schokken of brand is aanwezig. Gebruik de juiste stop of zekering. - Het risico op elektrische schokken of brand is aanwezig.

Plaats het product niet op een kapotte installatiesteun. Let op dat de ruimte waar u installeert niet door de jaren verslechterd. - Het product kan vallen.

De step-up condensator van het buitenhuismodel voorziet in hoge voltage elektriciteit voor de elektrische onderdelen. Let op dat u de condensator volledig ontlaadt voordat u reparaties gaat uitvoeren. - Een opgeladen condensator kan elektrische schokken veroorzaken.

Gebruik geen kapotte of te laag ingeschaalde stop. Gebruik een correct ingeschaalde stop en zekering. - Het risico op elektrische schokken of brand is aanwezig. Aard het product altijd zoals aangegeven in het bekabelingsdiagram. Sluit de aardekabel niet aan op gas- of waterleidingen, bliksemafleiders of telefoonlijnen. - Het risico op elektrische schokken of brand is aanwezig. Pas de stroomkabel niet aan en verleng deze niet. Indien de stroomkabel beschadigd is, versleten, krassen vertoont, of het rubber eraf is, dient deze vervangen te worden. - Het risico op elektrische schokken of brand is aanwezig. Plaats het buitentoestel nooit op een verplaatsbare basis of op een plek waar het kan vallen. - Het product kan beschadigd raken door de val, en kan verwondingen of overlijden van een persoon tot gevolg hebben. Gebruik de bijgeleverde installatiekit voor het installeren van dit product. - Het toestel kan anders vallen en ernstige verwondingen veroorzaken.

Gebruik geen meervoudige stopcontacten. Sluit dit apparaat altijd aan op een toegewezen circuit en stop.

• Dit kan elektrische schokken of brand veroorzaken. Installeer het paneel en de klep van de controledoos goed vast.
• Door stof en water etc. bestaat er een kans op elektrische schokken of brand. Neem altijd contact op met de winkelier of een goedgekeurd servicecentrum voor installatie, verwijdering of opnieuw installeren van dit product.
• Het risico op brand, elektrische schokken, explosies of verwondingen is aanwezig. Indien het product doorweekt is (overstroming of ondergedompeld) met water, neem dan contact op met een goedgekeurd servicecentrum voor reparatie, voordat u het product weer gebruikt.
• Het risico op brand of elektrische schokken is aanwezig.

Let op dat u alleen de onderdelen genoemd in de serviceonderdelenlijst gebruikt. Probeer dit product nooit aan te passen.

• Het gebruik van onjuiste onderdelen kan leiden tot elektrische schokken, te hoge hitte, of brand.

Binnenshuis/buitenhuis verbindingen dieren goed vast te zitten en de kabel dient zo gelegd te worden dat er geen kracht op staat vanaf de aansluitingsterminals.	Zorg voor een veilige verwijdering van verpakkingsmateriaal, Zoals schroeven, spijkers, batterijen, gebroeken spullen etc, na de installmente ofsvc en gooit de plastic verpakkingszakken weg.	Let op dat de steker net vies, los of kapot is, en steek.Deze daarna pas in het stopcontact.
•Onjuiste of losse verbindingen+kunnen hitte of brandveroorzaken.	•Kinderen+kunnen hier mee spelennen zichelf verwonden.	•Vieze,losse,of kapotte stekkers+kunnen elektrische schokken of brandveroorzaken.
Controleer regelmatinig degebruikte koelvloeistof.Lees het label op het product.	Gebruik geen beschadigde stroomkabel, stekker ofstopcontact.	Raak het product Niet aan,repareer Niet en gebruikniet met natte handen.Houd de stekker vast met de hand bij het verwijdenen.
•Het gebruik van onjuiste koelvloeistof kan er toe leiden dat het product Niet meer functioneert.	•Het risico op elektrische schokken ofbrandis aanwezig.	•Het risico op elektrische schokken ofbrandis aanwezig.
Plaats geen kachel of anderehittebronnen naast de stroomkabel.	Let opdater geen water in de elektrische onderdelenterechtkomt.Plaats hetproduct uittde buurt van waterbronnen.	Berg geen ontvlambare gassen ofexplosieve materialen op in de buurt van het toestel.
•Het risico op elektrische schokken ofbrandisanwezig.	•Het risico op elektrische schokken,brand,ofuitval van het product is aanwezig.	•Het risico op brandisanwezig.
Gebruik het product Niet lange tijnd in een afgesloten ruimte.Zorg voor voldoendeventilatie.	Open het voorste rooster van het product Niet tijdensgebruik (Raak de elektrostatische filter Niet aan,indien het product dit bevat).	Schakel het apparaat omiddelijkuit en verwijder de stekkeruit het stopcontact indien er rare geluiden,geuren of rookuit het apparaat komt.
•Een tekort aan zuurstof kan ontstaan,en derhalve uw gezondheid Beschadigen.	•Het risico op persoonlijke verwondingen,elektrische schokken ofuitval van het product is aanwezig.	•Het risico op brand of elektrische schokkenisanwezig.
Ventileer de ruimte regelmatinig,vooral als dit product samen met een oven ofhittebron geleuikt worden.	Schakel de stroomuit en trek de stekkeruit het stopcontact tijdens het reinigen ofrepareren van dit product.	Indien het product langere tijndnetegbruikt worden,trek dan de stekkeruit het stopcontact of schakel de kacheluit.
•Een tekort aan zuurstof kan ontstaan,en derhalve uw gezondheid Beschadigen.	•Het risico op elektrische schokkenisanwezig.	•De kansbestaat dat het product beschadigdrakt ofuitvalt,of onbedoeld inschakelt.
Let opdat niemand,vooral kinderen,per ongeluk stapt of valtof het buitenhuis toestel.	Let opdat de kabel Niet uitgetrokken ofbeschadigd kan raken tijdensgebruik.	Plaats NIETS op de stroomkabel.
•Dit kan persoonlijke verwondingen en product Beschadigingen tot gevolg hebben.	•Het risico op brand of elektrische schokkenisanwezig.	•Het risico op brand of elektrische schokkenisanwezig.

Schakel het product niet in of uit met behulp van de stekker.

• Het risico op elektrische schokken of brand is aanwezig.

Schakel, indien er gas lekt, het gas uit en open een raam ter ventilatie voordat u het product inschakelt.

• Gebruik geen telefoon en schakel geen knoppen in of uit. Het risico op explosie of brand is aanwezig.

VOORZICHTIG

Er zijn twee of meer mensen nodig om het product op te tillen en te vervoeren.

Voorkom persoonlijke verwondingen.

Houd het product altijd waterpas, ook tijdens het installeren.

Voorkom trillingen en lawaai.

Plaats het product niet op een plek waar het direct wordt blootgesteld aan zeewind (zout).

• Het product kan gaan roesten.

Plaats het product niet op een plek waar het lawaai of de hete lucht de buurt kunnen storen.

• Dit kan ruzie met uw buren veroorzaken.

Plaats de afvoerbuis zo dat het water goed afgevoerd wordt.

• Een slechte verbinding zorgt voor lekkages.

Controleer altijd op gas (koelvloeistof) lekkages na installatie of reparatie van het product.

• Een laag koelvloeistofniveau zorgt ervoor dat het product niet functioneert.

Gebruik het product nicht voor speciale doeleindenzoals het bewaren van voedsel, kunst etc. Het is een consumpten airconditioning, Niet een precise koelapparaat.	Blokker de lucht ingang en uitgang Niet.	Gebruik een zachte doeck om het product schoon te makeen. Gebruik geen agressieve reinigingsmiddelen, oplosmiddelen, en geen spetterende water.
• Het risico op schade of eigendomsverlies is aanwezig.	• Het product kan kapot gaan.	• Het risico op brand, elektrische schokken of schade aan de plastic onderdelen van het product is aanwezig.
Raak metalen onderdelen van het product Niet aanijdens het verwijderen van de luchtfilter.	Stap Niet op, enplaats niets op het product (buitenschuismodellen).	Plaats de filter altijd goed vast na het schoonmaken. Reinig de filter eens in de twee weken, of vaker indienoodzakelijk.
• Het risico op persoonlijke verwondingen is aanwezig.	• Het risico op persoonlijke verwondingen of uilval van het product is aanwezig.	• Een droge filter verminder de efficiëntie.
Plaats geen handen of andere voorwerpen in de luchtingang of uitgang terwijl het product in werkig is.	Wees voorlichtig bij het ultpakken en installereren van dit product.	Raak het gas Niet aan, indien er een gaslek is.
• Er bevinden zich hier scherpe, bewegende onderdelen die persoonlijke verwondingen hunnen veroorzaken.	• U Aunt zich verwonden aan scherpe hoeken.	• Het gas kan brandwondenveroorzaakt door koude tot gevolg hebben.
Kantel het product Nietijdens verplaatsingen of installmentie.	Meng geen ander gas met de koelvloeistof die in dit product gebruikt worden.	Ventileer de ruimte goed indien er gas is gelekt.
• Het condenswater kan eruit lopen.	• Indien lucht in het koelsystemoomkit ,kan dit leiden tot hoge druk, wat het product beschadigd of verwondingen verooorzaakt.	• Uw gezondheid kan anders geschaad worden.
Volg lokale en landselijk wetten op wat betreff het verwijderen en het behandelen van koelvloeistofolie en eventuele onderdelen.	Vervang alle batterijen in de afstandsbediening door neue van hetzelfde type. Meng geen/Newe en oude batterijen, of verschillende types batterijen.	Laad de batterijen Niet op, en demonteer deze Niet. Gooi batterijen Niet in vuur.
	• Het risico op brand of product uilval is aanwezig.	• Ze+kunnen branden of explodenen.
Was de huis of kleding goed indien er vloeistof uit de batterijen op is gelekt. Gebruik de afstandsbediening Niet indien de batterijen hebben gelekt.	Spoel uw mond en poets uw tanden als vloeistof uit de batterijen in uw mond terecht komt oneep onmiddelijk de hulp in van een arts. Gebruik de afstandsbediening Niet als de batterijen lekken.	Laat de airconditioner net langere tijnd ingeschakeld indien de luchtvochtigheid erg hoog is, of indien er een deur of raam open staat.
• De chemicaliën in batterijen hunnen brandwonden of andere gezondheidsproblemen met zich meebrengen.	• De chemicaliën in batterijen hunnen brandwonden en ander letsel veroorzaken.	• Vocht kan condens veroorzaken en het apparaat beschaden.
Stel uw huid of kinderen Niet bloot aan de koude of hare lucht uit het apparaat.	Drink geen water dat uit het product komt.	Gebruik een kruk of ladder bij het schoonmaken van dit product indien dit zich in de hoogte bevindt.
• Uw gezondheid kan anders geschaad worden.	• Dit is Niet gezond en kan leiden tot ernstige gezondheidsproblemen.	• Wees voorlichtig en voorkom persoonlijke verwondeningen.

• Dit apparaat dient goed geaard te zijn. Verminder de kans op elektrische schokken en steek de stekker altijd in een geaard stopcontact.
• Verwijder de aarding nooit van de stroomstekker.
• Het bevestigen van de adaptergrondterminal aan de muur zorgt er niet voor dat het product geaard is, tenzij de schroef van metaal is en niet geïsoleerd, en het muurstopcontact geaard is door bekabeling in het huis.
• Laat alles controleren door een erkende elektricien, indien u twijfels heeft over de aarding van het product.

Tijdelijk gebruik van een adapter

We raden het gebruik van een adapter sterk af vanwege de mogelijke gevaren. Gebruik voor tijdelijk gebruik een geschikte adapter, beschikbaar bij de meeste doe-het-zelfzaken. Controleer dat de groeve gleuf in de adapter overeenkomt met de grote gleuf in de ontvanger, zodat de polariteiten kloppen.

Gebruik een hand om de stroomkabel uit de adapter te halen, zodat de aardingsterminal niet beschadigd wordt. Trek niet aan de stroomkabel, dit kan de aardingsterminal beschadigen.

WAARSCHUWING

• Gebruik het apparaat niet met een kapotte adapter.

Tijdelijk gebruik van een verlengkabel

We raden het gebruik van een verlengkabel sterk af vanwege de mogelijke gevaren.

WAARSCHUWING

Dit apparaat dient geïnstalleerd te worden volgens nationale richtlijnen. Deze handleiding helpt u om de productkenmerken te begrijpen.

Gebruikte symbolen in deze handleiding

Dit symbool wijst u op het risico op elektrische schokken.

Dit symbool wijst u op de gevaren die de airconditioner met zich meebrengt.

OPMERKING

Dit symbool wijst op speciale opmerkingen.

Productintroductie

Hier volgt een korte introductie van de binnen- en buitenmodellen. Bekijk de informatie die van toepassing is op uw binnentoestel.

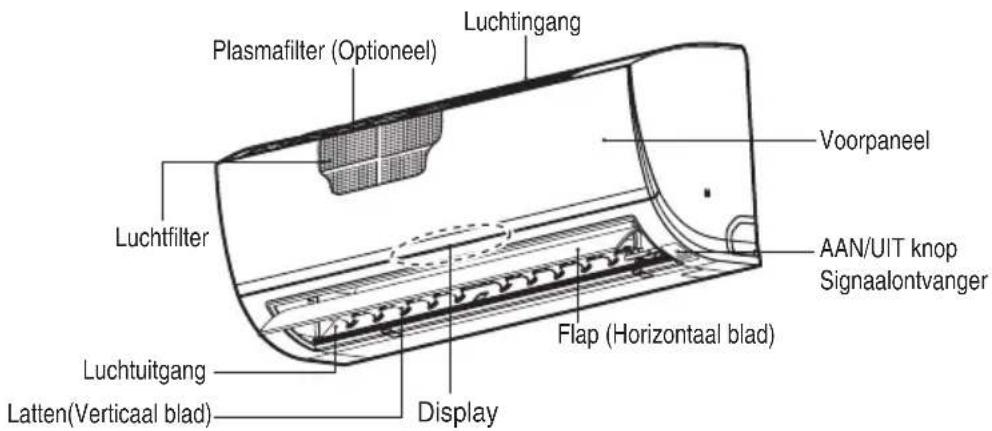

Binnentoestellen

Standaard split-type

Schermpaneel LED-indicatoren

Gebruiksindicatielampen

Het afleesvenster wordt tijdens het OPSTARTEN van de installatie ofwel door een van de knoppen van de afstandsbediening in te drukken gedurende 10 seconden geactiveerd.

Na 10 seconden neemt de helderheid van het afleesvenster met ca. 50% af.

• Blauw statuslampje: wanneer koelen, gezonde ontvochtiger, auto gebruik koelen, automatisch overschakelen koelen, luchtcirculatie. Foutcode (1 cijfer)
• Rood statuslampje: wanneer verwarmen, auto gebruik verwarmen, automatisch overschakelen verwarmen. Foutcode (10 cijfers)

Zelfdiagnosefunctie

• Foutindicatie : Rode en blauwe statuslampjes lichten afwisselend op: aantal knipperingen geeft foutcode aan

Foutcode Beschrijving

01 Fout kamerthermistor binnenshuis (TH1)

02 Indoor IN-PIPE thermistor error (TH1)

03 Fout afstandsbediening

05 Communicatiebout:tussen in en uit

06 Indoor OUT-PIPE thermistor error (TH2)

10 BLDC ventilatorvergrendeling binnenshuis

12 Indoor MID-PIPE thermistor error (TH3)

Gebruiksinstructies

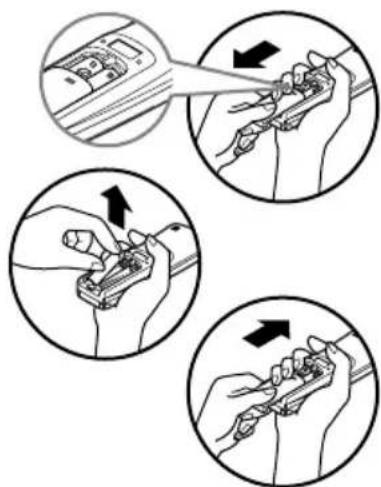

De batterijen plaatsen

1. Verwijder de batterijklep door deze in de richting van de pijl te schuiven.
2. Plaats nieuwe batterijen, let op dat de (+) en (-) polen goed zijn geplaatst.
3. Bevestig de klep door deze terug te schuiven.

OPMERKING

1. Gebruik altijd batterijen van hetzelfde type.
2. Verwijder de batterijen om de levensduur te verlengen, indien u het systeem langere tijd niet gebruikt.
3. Indien het scherm van de afstandsbediening vervaagt, dienen de batterijen vervangen te worden.
4. Gebruik 2 AAA (1,5 volt) batterijen.

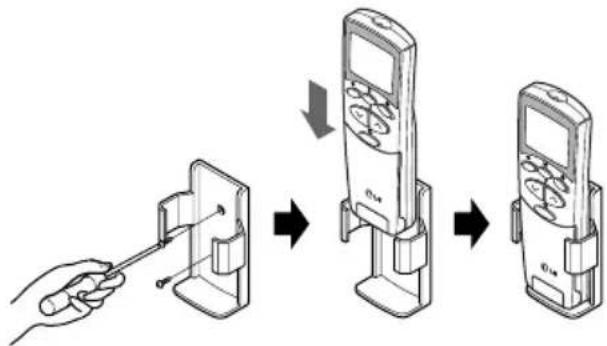

Onderhoud draadloze afstandsbediening

1. Kies een geschikte plek waar u er snel en veilig bij kunt.
2. Plaats de houder aan de muur etc., met de bijgeleverde schroeven.
3. Schuif de afstandsbediening in de houder.

OPMERKING

1. De afstandsbediening mag nooit worden blootgesteld aan direct zonlicht.
2. De signaalzender en -ontvanger dienen voor goede communicatie altijd schoon te zijn. Reinig deze met een zachte doek.
3. Verander de plaats of neem contact op met uw monteur, als blijkt dat andere apparaten ook reageren op de afstandsbediening.

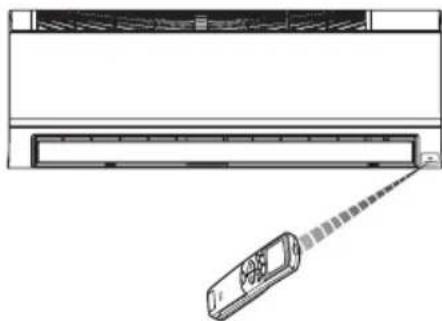

Gebruiksmethode

1. De signaalontvanger bevindt zich in het toestel.
2. Richt de afstandsbediening naar het toestel om deze te gebruiken. Let op dat er geen blokkades zijn tussen afstandsbediening en toestel.

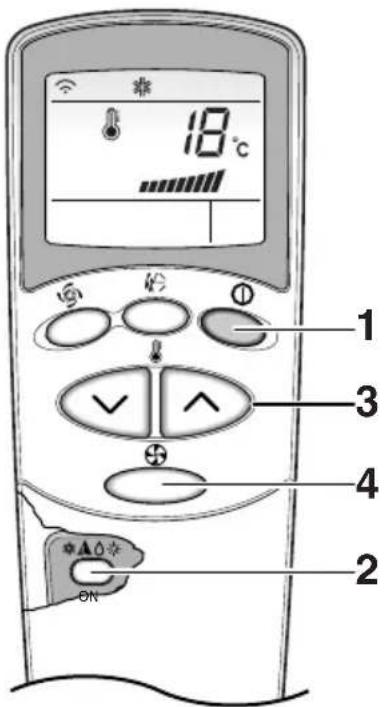

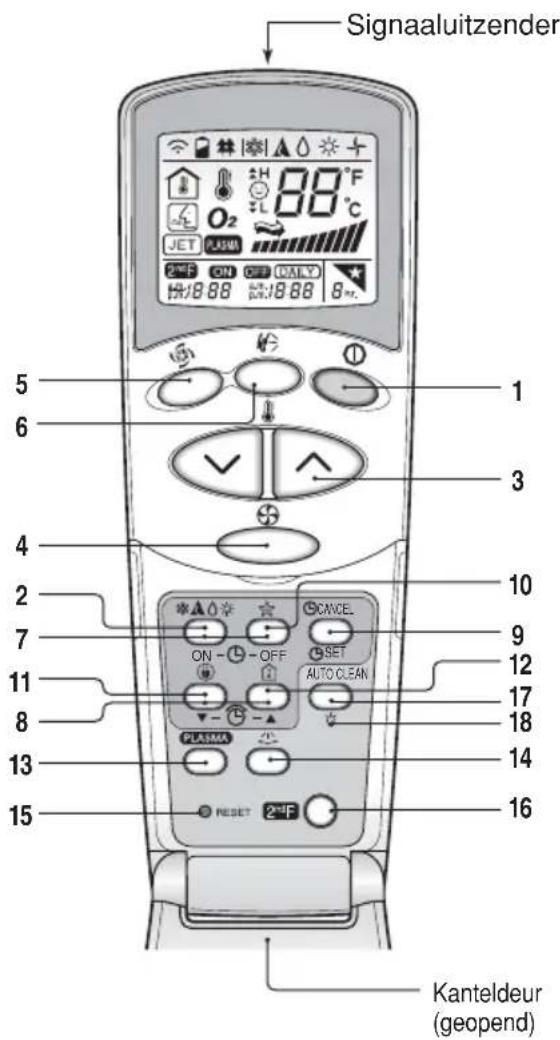

Draadloze Afstandsbediening

De controles zien er als volgt uit.

OPMERKING

1. START/STOP KNOP

Schakelt het toestel IN/UIT.

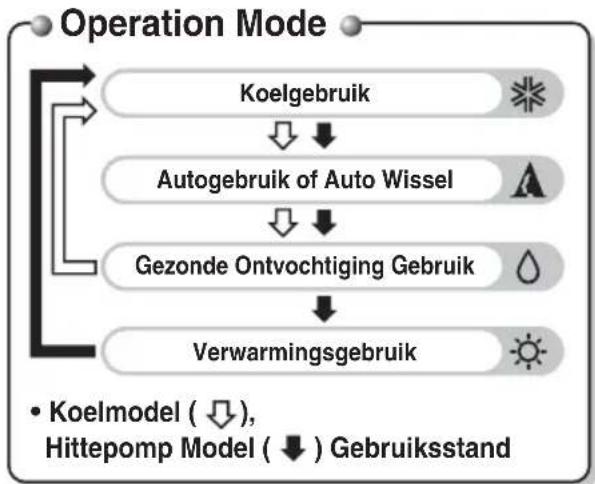

1. GEBRUIKSMODUS KEUZEKNOP

Selecteert de gebruiksmodus

1. KAMER TEMPERATUUR INSTELLINGSKNOPPEN Selecteert de kamertemperatuur

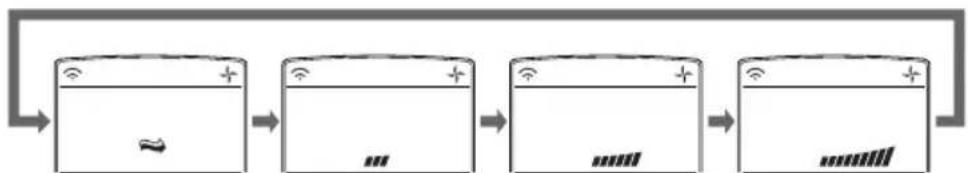

2. INDOOR VENTILATOR SNELHEID KEUZEKNOP

Selecteert de ventilatorsnelheid in vier stappen: laag, medium, hoog en CHAOS.

5. JET COOL/JET HEAT-KNOP

Wordt gebruikt voor het starten en stoppen van geforceerd koelen en verwarmen.

Door inschakeling van de Jet Cool/Jet Heat-functie gaat de ventilator met zeer hoge snelheid draaien.

1. CHAOS SWING KNOP

Stopt of start de beweging van de latten en stelt de gewenste omhoog/omlaag richting van de luchtstroom in.

1. AAN/UIT TIMERKNOPPEN

Stelt de start- en stoptijd van gebruik in.

1. TIJDINSTELLING KNOPPEN

Past de tijd aan.

1. TIMER INSTELLEN/ANNULEREN KNOP

Stelt in en annuleert timergebruik.

Stelt de slaapstand in bij automatisch gebruik.

1. LUCHTCIRCULATIE KNOP (OPTIONEEL)

Circuleert de lucht in de kamer zonder koelen of verwarmen.

ENERGIEBESPARENDE KOELMODUSKNOP (OPTIONEEL) voor invertertype modellen.

Controleer de kamertemperatuur.

Start of stopt de plasmazuiveringsfunctie.

1. HORIZONTALE LUCHTSTROOMRICHTING REGELING

Stel de gewenste richting van de horizontale luchtstroom in.

1. RESETKNOP

Gebruik voor het instellen van de reset tijd.

1. 2e F KNOP

Gebruik bij modi met blauwe tekst onder de knoppen.

1. AUTO REINIGINGSKNOP (OPTIONEEL)

Stelt de automatische reinigingsmodus in. Bij sommige modellen heeft de knop een 2e functie om de helderheid van het LED te regelen.

Pas de helderheid van het LCD aan.

Om de functies die blauw onder de knoppen zijn gedrukt te gebruiken, drukt u eerst op de 2e F knop en daarna op de gewenste functieknop. Door op de 2e F knop te drukken wordt de blauwe functie van de knoppen geactiveerd. Om de functie te annuleren drukt u nogmaals op de 2e F knop, of wacht u gewoon 10 seconden, waarna de functie wordt opgeheven.

Gebruiksmodus

1 Druk op de START/STOP knop om het toestel in te schakelen. Het toestel antwoordt met een pieptoon.

2 Open de klep van de afstandsbediening en druk op de gebruiksmodus knop. Elke keer dat u op de knop drukt, wordt de gebruiksmodus veranderd in de richting van de pijl.

3 Stel voor het koel- of hittegebruik de gewenste binnentemperatuur in door op de KAMER INSTELLINGENKNOP TE DRUKKEN. Voor koudere temperaturen, stel in tussen 18°C en 30°C en voor hitte, tussen 16°C en 30°C.

4 Stel de ventilatorsnelheid in met behulp van de afstandsbediening. U kunt de ventilatorsnelheid instellen op vier standen - laag, medium, hoog, en CHAOS - door op de BINNENSHUIS VENTILATORSNELHEID KEUZEKNOP te drukken. De ventilatorsnelheid verandert bij elke druk op de knop.

Ventilatorsnelheid laag, Ventilatorsnelheid medium, Ventilatorsnelheid hoog, CHAOS lucht.

Natuurlijke wind bij CHAOS

Druk op de BINNENSHUIS VENTILATORSNELHEID KEUZEKNOP en stel in op CHAOS voor een frisser gevoel. In deze stand voelt de lucht aan als een natuurlijk briesje doordat de CHAOS stand de ventilatorsnelheden afwisselt.

Gebruik Gezonde Ontvochtiger

Tijdens gebruik Gezonde Ontvochtiger

Indien u de ontvochtigermodus selecteert met behulp van de GEBRUIKSMODUS KEUZEKNOP, start het product de ontvochtigingsfunctie. De kamertemperatuur en het luchtstroomvolume worden automatisch ingesteld voor de beste omstandigheden voor ontvochtiging, gebaseerd op de huidige kamertemperatuur. In dit geval worden de temperatuur echter niet weergegeven op de afstandsbediening en u kunt de kamertemperatuur ook niet controleren. Tijdens de ontvochtigingsfunctie wordt de luchtstroom automatisch ingesteld volgens de optimale algoritmische stand, die reageert op de huidige kamertemperatuur zodat de kameromstandigheden gezond en comfortabel zijn, vooral in erg vochtige seizoenen.

Volg stappen 1, 2 en 4 op om de gezonde ontvochtiging uit te voeren (zie gebruiksmodus).

Auto Gebruik (Optioneel)

Auto Gebruik

In deze gebruiksmodus worden de ingestelde temperatuur en de ventilatorsnelheid bepaald door de elektronische controle, gebaseerd op de huidige kamertemperatuur. Druk op de temperatuur instelknappen voor een kouder of warmer effect.

Volg stappen 1 en 2 op om het auto gebruik uit te voeren (zie gebruiksmodus).

Auto Gebruik Verandering (Optioneel)

Auto Changeover

Auto gebruik betreft de verwarmings- of koelfunctie van de airconditioner. Tijdens dit gebruik verandert de controller de gebruiksmodus automatisch om de temperatuur binnen 2°C van de ingestelde temperatuur te houden.

Volg stappen 1, 2, 3 en 4 op om deze stand uit te voeren (zie gebruiksmodus).

Jet Koel/Hitte Functie

Jet koel functie kan worden gebruikt om een kamer in de zomer snel af te koelen. Indien deze functie is ingeschakeld, is de airconditioner werkzaam met super hoge ventilatorsnelheid en is de temperatuur 30 minuten lang ingesteld op 18°C zodat snel en effectief gekoeld wordt. De jet hitte functie (alleen beschikbaar bij sommige modellen) doet hetzelfde, alleen wordt de kamer nu verwarmd met super hoge ventilatorsnelheid en is de temperatuur 60 minuten lang ingesteld op 30°C.

U kunt dit gebruik activeren door op de JET COOL KNOP te drukken. Om de jet cool modus te veranderen naar hoge ventilatorsnelheid, druk op de JET COOL KNOP of BINNENSHUIS VENTILATORSNELHEID KEUZEKNOP of opnieuw op de KAMER TEMPERATUUR INSTELLINGENKNOP.

OPMERKING

• Functie spuitstuk koelen/verhitten kan niet geactiveerd worden tijdens functie met luchtcirculatie en auto wisselfunctie.
• Jet Heat kan niet worden ingeschakeld wanneer de bekabelde afstandsbediening is aangesloten.
• U kunt de Jet Heat-functie gebruiken door met ingeschakelde verwarming op de JET COOL/HEAT-knop te drukken.

Auto Reinigen

Tijdens de auto reinigen functie kan het vocht dat achter is gebleven in de modellen voor binnenschuis tijdens het koelen of gezond ontvochtigen, worden verwijderd.

AUTO CLEAN

1. Druk op de AUTO REINIGEN KNOP om deze functie te activeren.
2. Nu blijft, nadat het toestel is uitgeschakeld, de ventilator ongeveer 15 minuten draaien, met de uitgangen afgesloten, en zonder koel- of ontvochtigingsgebruik.
3. Vocht dat is achtergebleven droogt op deze manier op.
4. Deze functie wordt gestopt door nog een keer op de AUTO REINIGEN KNOP te drukken.

OPMERKING

Tijdens de auto reinigen functie kunnen alleen de START/STOP KNOP, PLASMA KNOP en AUTO REINIGEN KNOP gebruikt worden.

Energiebesparende Koelmodus (Optioneel)

De Energiebesparende koelmodus bespaart energie tijdens koeling en gezond ontvochtigen gebruik, omdat deze efficiënter kan werken door de lichaamsaanpassingstijd in te stellen volgens de tijdsverandering en temperatuur en automatisch de gewenste temperatuur kan aanpassen.

1. Druk op de START/STOP KNOP om het toestel te starten.
2. Open de deur van de afstandsbediening. Selecteer koelgebruik of gezond ontvochtigen.
3. Druk op de ENERGIEBESPARENDE KOELMODUS KNOP.
4. Druk opnieuw op de ENERGIEBESPARENDE KOELMODUS KNOP om de energiebesparende koelmodus af te sluiten. Het toestel zal verder gaan in de oorspronkelijke modus (Koel of gezond ontvochtigen modus).

Toon Helderheid (Optioneel)

De schermhelderheid kan worden aangepast met behulp van de afstandsbediening.

Druk op de start/stop knop om het apparaat te starten. Open de deur van de afstandsbediening, druk op de 2ndF knop, en druk op de schermhelderheid knop.

Het scherm zal donker worden. Druk opnieuw op de knop om de helderheid van het scherm in te stellen.

Geforceerd Gebruik

Gebruiksprocedures indien de afstandsbediening niet gebruikt kan worden.

Het gebruik start indien de AAN/UIT knop wordt ingedrukt.

Druk de knop opnieuw in als u het gebruik wilt stoppen.

	Koelmodel	Hitte pompmodel
		Kamertemp. ≥ 24°C 21°C ≤ Kamertemp. < 24°C Kamertemp. < 21°C
Gebruiksmodus	Koelen Koelen	Gezond ontvochtigen Verwarmen
Ventilator snugheid binnen	Hoog Hoog Hoog Hoog
Instellingstemperatuur	22°C 22°C 23°C 24°C

Test Gebruik

Tijdens het TEST GEBRUIK functioneert het toestel in de koelmodus, met hoge ventilatorsnelheid, ongeacht de kamertemperatuur, en wordt na 18 minuten gereset.

Tijdens test gebruik, indien signaal van afstandsbediening wordt ontvangen, functioneert het toestel zoals de afstandsbediening is ingeschakeld.

Indien u dit gebruik wilt stoppen, druk de AAN/UIT knop in en houd deze ongeveer 3-5 seconden ingedrukt. De buzzer laat 1 piep horen.

Druk op de knop opnieuw in als u het gebruik wilt stoppen.

Slaapmodus

1. Druk op de SLAAPMODUS AUTOKNOP om de tijd in te stellen dat het toestel automatisch stopt.
2. De timer kan geprogrammeerd worden in uur stappen door op de SLAAPMODUS AUTOKNOP 1 tot 7 keer te drukken. De slaapmodus is beschikbaar van 1 tot 7 uur.

OPMERKING

• In de slaapmodus blijft de ventilator van de binnenunit in de koelmodus vertraagd draaien en met lage snelheid in de verwarmingsmodus waardoor de kamergebruiker aangenaam kan slapen.

In koel of gezond ontvochtigenmodus:

De ingestelde temperatuur zal automatisch stijgen, twee keer met 1 °C gedurende de volgende 30 minuten (2 °C in 1 uur), zodat u comfortabel slaapt. De uiteindelijk bereikte temperatuur wordt aangehouden voor de rest van de tijd dat de slaapmodus actief is.

De huidige tijd instellen

1. Tijd kan alleen worden ingesteld indien u op de RESET KNOP drukt. Druk op de RESET KNOP om de tijd opnieuw in te stellen als u de batterijen heeft vervangen. Druk op de Start/Stop knop.
2. Druk op de 2e F knop en controleer of het 2e F icoon wordt getoond.
3. Druk op de TIJDINSTELLING KNOPPEN totdat de gewenste tijd is bereikt.
4. Druk op de TIJDINSTELLING/ANNULEER KNOP.

OPMERKING

Controleer het scherm op A.M. en P.M.

Timer instellen

1. Let op dat de huidig ingestelde tijd correct op de afstandsbediening wordt getoond.
2. Druk op de 2e F knop.
3. Druk op de AAN/UIT TIMERKNOPPEN om de timer in of uit te schakelen.
4. Druk op de TIJDINSTELLING KNOPPEN totdat de gewenste tijd is ingesteld.
5. Druk op de TIJDINSTELLING KNOPPEN, richt de afstandsbediening op de signaalontvanger, om de geselecteerde tijd in te stellen.

De timerinstelling annuleren

Controleer dat het 2ndF icoon is uitgeschakeld. Druk op de TIMER ANNULEER KNOP, richt de afstandsbediening op de signaalontvanger. (De timerlamp op de airconditioner en het scherm zullen uitgaan).

OPMERKING

Selecteer een van de volgende vier gebruikssoorten.

Vertraging timer uit

Vertraging timer aan

Vertraging timer uit en aan

Vertraging timer aan en uit

Luchtstroomrichting verticaal/horizontaal

De omhoog/omlaag luchtstroom (verticale luchtstroom) kan worden aangepast met behulp van de afstandsbediening.

1. Druk op de START/STOP KNOP om het toestel in te schakelen.
2. Druk op de CHAOS SWING KNOP.
3. De kleppen zullen automatisch aan boven en onder draaien.
4. Druk opnieuw op om de latten op een bepaald punt te stoppen.

(Optioneel)

De linker/rechter luchtstroom (horizontale luchtstroom) kan worden aangepast met behulp van de afstandsbediening.

1. Druk op de START/STOP KNOP om het toestel in te schakelen.
2. Druk op de HORIZONTALE LUCHTSTROOM RICHTING CONTROL.
3. De latten zullen automatisch naar rechts en links draaien.
4. Druk opnieuw op om de latten op een bepaald punt te stoppen.

(Optioneel)

Stel de richting van de horizontale luchtstroom in door de horizontale luchtstroomjaloezie met de hand in te stellen. Raak de ventilator nu niet met uw handen aan.

OPMERKING

• Door op de CHAOS SWING KNOP te drukken, worden de horizontale luchtstroom automatisch veranderd, gebaseerd op het chaos algoritme om de lucht gelijkwaardig door de kamer te verspreiden en tegelijkertijd voor een comfortabele situatie te zorgen door een aangenaam briesje.
• Gebruik altijd de afstandsbediening om de omhoog/omlaag luchtstroom aan te passen. Het handmatig verplaatsen van de latten kan het mechanisme beschadigen. Na uitschakelen van het toestel, zullen de omhoog/omlaag luchtstroomrichting latten automatisch de luchtuitgang van het systeem afsluiten.

Luchtcirculatie Modus

Dit gebruik circuleert de lucht zonder te koelen of te verwarmen. U kunt deze activeren door op de LUCHTCIRCULATIE KNOP te drukken. U kunt de luchtsnelheid vervolgens selecteren door op de BINNENSHUIS VENTILATORSNELHEID KEUZEKNOP te drukken.

OPMERKING

CHAOS Licht beperkt stroomverbruik en voorkomt overkoelen. De ventilatorsnelheid kan automatisch worden veranderd van hoog naar laag of omgedraaid, afhankelijk van de omgevingstemperatuur.

Auto Herstart Functie

Deze functie is handig in het geval de stroom uitvalt.

Deze functie herstelt de vorige gebruiksinstellingen in het geval de stroom is uitgevallen. De airconditioner zal dezelfde instellingen gebruiken.

OPMERKING

Deze functie is standaard door de fabriek ingesteld, maar u kunt deze uitschakelen door 6 seconden op de AAN/UIT-knop te drukken. Het afleesvenster knippert tweemaal 3 tot 4 keer. Druk de knop opnieuw 6 seconden in om weer in te schakelen. Het afleesvenster knippert 3 tot 4 keer.

Druk op de ( ) knop om de

binnentemperatuur te controleren

※ Afhankelijk van het producttype kunnen sommige functies niet worden bediend en weergegeven. * Lees de gebruikershandleiding van de afstandsbediening voor meer informatie over de bediening ervan.

Onderhoud en Service

WAARSCHUWING

Schakel de stroom van het systeem uit, koppel de circuitbreker los en trek de stekker uit voordat u onderhoud gaat uitvoeren.

Reinig het toestel met een zachte, droge doek. Gebruik geen bleekmiddelen of agressieve schoonmaakproducten.

WAARSCHUWING

Gebruik het volgende nooit:

Water dat heter is dan 40°C. Vormen en kleuren kunnen veranderen. - Agressieve producten. Ze kunnen het oppervlak van de airconditioner beschadigen.

Luchtfilters

De luchtfilters achter het voorpaneel / rooster dienen een keer per 2 weken, of vaker indien nodig, gereinigd te worden. Zie de afbeeldingen voor elk model voor instructies hoe u de filter verwijdert. Reinig de filters met een stofzuiger of warm zeepwater. Was met een oplossing van schoonmaakmiddel in lauw warm water, indien het vuil niet verwijderd is. Laat drogen in de zon en plaats de filters terug.

Allergievrij filter + driemaal werkend filter

Verwijder het allergievrij filter en het driemaal werkend filter evenals het luchtfilter en zet ze twee uur in direct zonlicht. Steek vervolgens deze filters in de oorspronkelijke positie.

Verwijdering van filters

Open het voorpaneel zoals afgebeeld.

Trek de filtertab een beetje naar voren om het luchtfilter te verwijderen.

Nadat u het luchtfilter hebt verwijderd, kunt u ook het allergiefilter en het drievoudige filter verwijderen door ze iets naar voren te trekken.

Toestel voor buitenshuis

De warmtewisselaar draait en de paneeluitgangen van het toestel voor buitenshuis dienen regelmatig gecontroleerd te worden. Het kan nodig zijn om de warmtewisselaar en paneeluitgangen professioneel te laten stomen of reinigen, indien deze verstopt zijn met vuil of stof.

OPMERKING

Vieze of verstopte spiralen verminderen de efficiëntie van het systeem en zorgen voor hogere stroomkosten.

Gebruikstips!

Houd gordijnen of lamellen gesloten.

Houd de kamertemperatuur gelijk.

Pas de verticale en horizontale luchtstroom zo aan dat de temperatuur overal in de kamer gelijk is.

Let op dat deuren en ramen gesloten zijn.

Open deuren en ramen niet te vaak, houd zoveel mogelijk koude lucht binnen.

Reinig de luchtfilter regelmatig.

Blokkeringen in de luchtfilter verminderen de luchtstroom en verminderen het koel- en ontvochtigingseffect. Reinig minstens een keer per 2 weken.

Ventileer de kamer regelmatig.

Aangezien deuren en ramen gesloten zijn, is het aan te raden de kamer regelmatig te ventileren.

Gebruik hoge ventilatorsnelheid voor effectief en snel koelen.

Het toestel werkt veel sneller indien de ventilatorsnelheid hoog is.

Problemen oplossen! Bespaar tijd en geld!

De airconditioner kan abnormaal functioneren indien:

Probleem		Wat te doenMogelijk Oo
Airconditioner start nicht	■De airconditioner is nicht aangesloten op het stroomnet.	●Controler dat de stekker volledig is ingestoken.
	■De zekering is gespronge/stop gesprongen.	●Controler dat de stekker volledig is ingestoken.
	■Stroomuitval.	●Controler de zekering/stopper doos en verrang deze indienoodzakelijk. Schakel de modus controleaar UIT indien de stroom is uitgevallen. Wacht 3 minuten nadat er wee steroom is voordat u de airconditioner inschakelt om de voorkomen dat de compressor worden overladen.
	■Hoog voltage	●De stopper za springen indien het voltage erg hoog of laag is.
Airconditioner koelt nicht maar behoren	■Luchtstroom worden beperkt	●let op dat de luchtstroom Niet geblokkeerd worden door gordijnen, lamellen, meubels etc.
	■De luchtfilter is vies.	●Reinig de filter eenkeer per 2 weken. Zie het Onderhoudshoofdstuk.
	■Het was erg warm in de kamer.	●Laat de kamer afkoelen eerst afkoelen indien de airconditioner net is ingeschakeld.
	■Koude lucht ontsnapt.	●Controler de kamer op openingewaardoor de lucht kan ontsnappen.
	■Controler de temperatuur instellingen.	●Controler dat de installingen correct+zijn.
	■Er bevindt zich een hittebron in de kamer.	●Controler waar en verwijder hittebronnen, of schakel ze uit zolang de airconditioner werkzaam is.

Bel onmiddellijk de servicedienst in de volgende situaties:

1. Bij alles wat niet normaal is, zoals brandgeur, lawaai etc. Stop het toestel en schakel de stopper uit. Probeer nooit zelf te repareren of het systeem opnieuw op te starten.
2. Indien de stroomkabel te heet of beschadigd is.
3. Foutcode na zelfdiagnose.
4. Waterlekkage van het toestel voor in, bij lage luchtvochtigheid.
5. Indien knoppen, stopper (veiligheid, aarde) of zekering niet meer functioneert.

De gebruiker dient routinecontroles en reiniging regelmatig uit te voeren, zodat wordt voorkomen dat het toestel slecht functioneert. Laat monteurs dit uitvoeren indien er speciale omstandigheden zich voordoen.
