S09BF - Aire acondicionado LG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado mural (sistema split)
Marca	LG
Modelo	S09BF
Modo de funcionamiento	Enfriamiento, calefacción (bomba de calor), deshumidificación saludable, ventilación, automático
Funciones especiales	Jet Cool/Heat, modo sueño, limpieza automática, ahorro de energía, temporizador, Chaos Swing
Control remoto	Inalámbrico, con pantalla, teclas de selección, pilas AAA (2×1,5 V)
Pantalla	Indicadores LED (azul para enfriamiento, rojo para calefacción, parpadeo para error)
Autodiagnóstico	Códigos de error mediante parpadeo de los indicadores (ej: 01 sonda interior, 02 sonda tubería, etc.)
Filtros	Filtro de aire lavable (cada 15 días), filtro antialérgico + filtro triple (exposición al sol 2 h)
Reinicio automático	Sí (restaura los últimos ajustes después de un corte de corriente)
Seguridad eléctrica	Puesta a tierra obligatoria, uso de un disyuntor adecuado, nunca modificar el cable
Instrucciones de instalación	Llamar a un técnico autorizado, instalación sobre soporte sólido, drenaje correcto
Mantenimiento	Limpieza de los filtros cada 2 semanas, inspección de los serpentines exteriores, uso de un paño suave
Piezas de repuesto	Disponibles a través del servicio técnico autorizado (catálogo de piezas)
Rango de temperatura	Enfriamiento: 18-30 °C; Calefacción: 16-30 °C

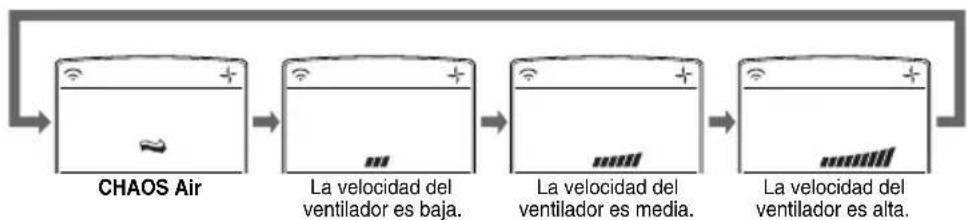

Velocidad del ventilador	Baja, media, alta, CHAOS (brisa natural)

Preguntas frecuentes - S09BF LG

¿Cómo insertar las pilas en el control remoto?

Retire la tapa del compartimento de pilas siguiendo la flecha. Inserte dos pilas AAA (1,5 V) respetando las polaridades (+/-). Vuelva a colocar la tapa. Utilice siempre pilas del mismo tipo y retírelas si el aparato permanece inactivo por mucho tiempo.

¿Qué hacer si se muestra un código de error?

El indicador azul y rojo parpadean alternativamente para señalar un error. Consulte la tabla de autodiagnóstico en el manual: por ejemplo, código 01 = error del termostato interior, código 02 = sonda de tubería interior. Contacte al servicio técnico autorizado para cualquier reparación.

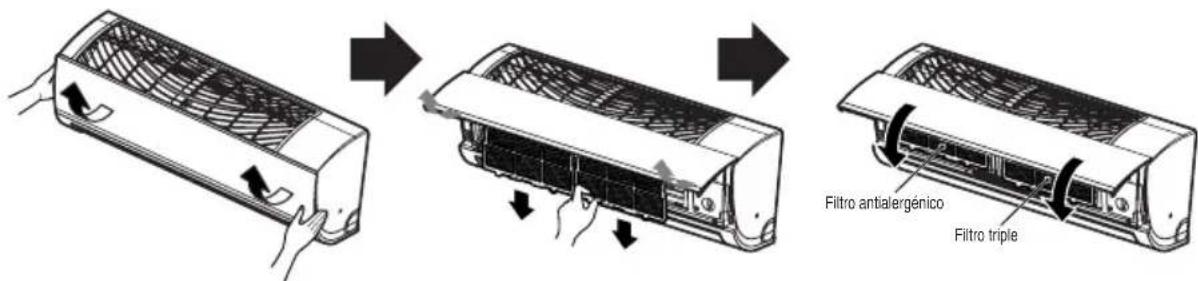

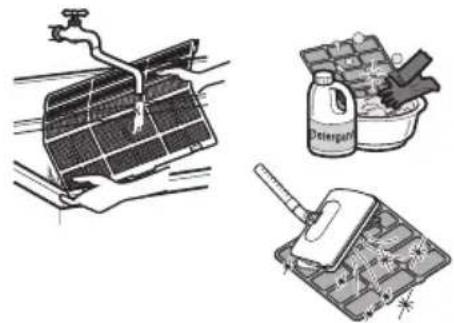

¿Cómo limpiar los filtros de aire?

Abra el panel frontal, tire de la lengüeta del filtro para retirarlo. Lávelo con agua jabonosa tibia o aspírelo. Séquelo a la sombra antes de volver a colocarlo. Los filtros antialérgico y triple deben exponerse al sol directo durante 2 horas.

¿Cómo programar el temporizador?

Asegúrese de que la hora esté ajustada. Presione el botón 2nd F, luego use los botones de ajuste de hora para definir la hora deseada. Presione los botones de temporizador para iniciar o detener. Para cancelar, use el botón de cancelación.

¿Cómo usar el modo Jet Cool?

Presione el botón JET COOL en modo enfriamiento. El ventilador gira a muy alta velocidad durante 30 minutos y la temperatura se ajusta a 18 °C para un enfriamiento rápido. Presione de nuevo para cancelar.

¿Cómo restablecer el control remoto?

Presione el botón RESET (restablecer) en la parte frontal del control remoto. Esto restablece la hora y los ajustes. Use un objeto fino si es necesario.

¿Qué hacer si el aire acondicionado no enciende?

Verifique que el enchufe esté bien conectado y que el disyuntor no haya saltado. En caso de corte, espere 3 minutos después del retorno de la corriente antes de reiniciar. Si el problema persiste, contacte al servicio técnico.

¿Qué es la deshumidificación saludable?

Es un modo que ajusta automáticamente la temperatura y el caudal de aire para deshumidificar eficazmente sin enfriar en exceso. Es ideal en temporada húmeda. La temperatura ajustada no se muestra.

¿Cómo ajustar la dirección del flujo de aire?

Use el botón CHAOS SWING para hacer oscilar las láminas verticalmente. Presione de nuevo para fijarlas en una posición. Para el ajuste horizontal, use el botón de dirección horizontal. Nunca mueva las láminas manualmente.

¿Cómo activar el reinicio automático?

Por defecto, esta función está activada. Para desactivarla, mantenga presionado el botón ENCENDIDO/APAGADO durante 6 segundos (la pantalla parpadea 3-4 veces). Para reactivarla, repita la misma operación.

MANUAL DE USUARIO S09BF LG

Por favor, lea este manual detenidamente antes de utilizar su equipo y guárdelo para consultas futuras.

TIPO: MONTAJE EN PARED

CONTENIDO

A. Precauciones de seguridad 3 B. Seguridad eléctrica 6

Uso temporal de un adaptador. 6

Uso temporal de un alargador

de alimentación 6

Símbolos utilizados en este manual. 9

C. Presentación del producto 7

Indicadores luminosos de funcionamiento ....7

Función de auto-diagnóstico 7

D. Instrucciones de funcionamiento.. 8

Inserción de pilas 8

Mantenimiento del mando a distancia

inalámbrico 8

Método de funcionamiento .8

Mando a distancia inalámbrico. 9

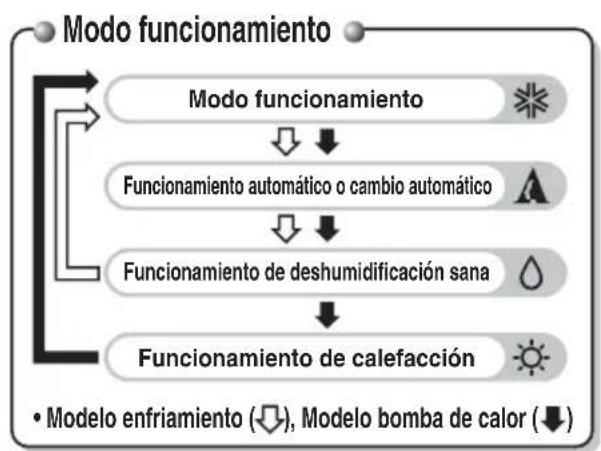

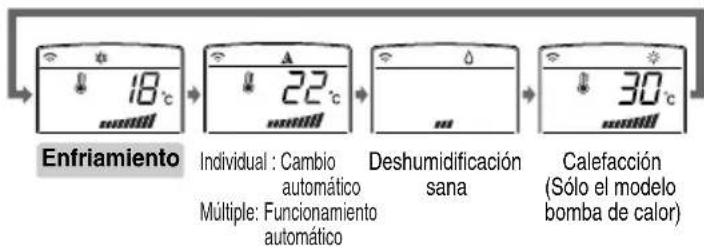

Modo de funcionamiento 10

Funcionamiento de deshumidificación sana....11

Funcionamiento automático (opcional).11

Operación de cambio automático (opcional) ...11

Operación del enfriamiento por chorro de aire frío/caliente. 12

Limpieza automática 12

Modo de enfriamiento Ahorro de energía

(Opcional) 13

Brillo de la pantalla 13

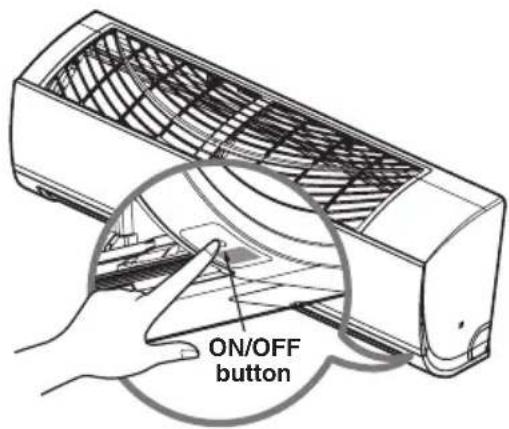

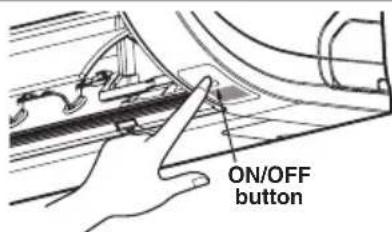

Funcionamiento Forzado. 13

Modo de reposo 14

Configuración de la hora actual. 14

Ajuste del temporizador 14

Control de dirección vertical/horizontal

del flujo de aire 15

Modo circulación de aire. 15

Función de reinicio automático. 15

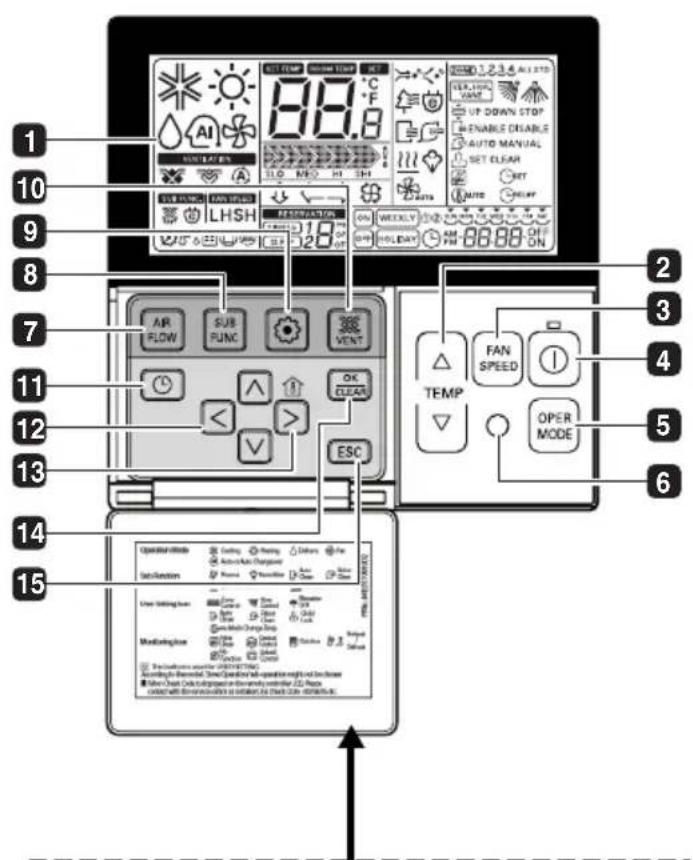

Nuevo controlador remoto por cable

(Accesorios) 16

E. Mantenimiento y servicios 17

Unidad exterior 18

Sugerencias 18

Consejos de solución de averías

Ahorre tiempo y dinero! 19

Solicite trabajo inmediatamente en las

siguientes circunstancias. 19

PARA SUS ARCHIVOS

Escriba el número de modelo y el de serie aquí:

N.º de Modelo

Podrá encontrarlos en una etiqueta en el lateral de cada unidad.

Nombre del distribuidor

Fecha de compra

• Adjunte y grape su recibo a esta página en caso de necesitar probar la Fecha de compra o por motivos de la garantía.

LEA ESTE MANUAL

Dentro encontrará muchas sugerencias útiles sobre el uso y mantenimiento correcto del aire acondicionado. Apenas unos simples cuidados preventivos de su parte pueden ahorrarle mucho tiempo y dinero a lo largo de la vida útil de su aire acondicionado. Encontrará muchas respuestas a los problemas comunes en el gráfico de sugerencias para la solución de averías. Si examina antes su tabla de Sugerencias para la solución de averías, puede que no necesite llamar al servicio técnico.

PRECAUCIÓN

• Entre en contacto con un técnico de servicios autorizado para realizar la reparación o el mantenimiento de esta unidad.
• Entre en contacto con el instalador para la instalación de esta unidad.
• El aire acondicionado no está diseñado para su uso por niños pequeños o personas incapacitadas sin supervisión.
• Los niños pequeños deben estar supervisados para asegurar que no juegan con el aire acondicionado.
• La sustitución del cable de alimentación debe realizarla el personal autorizado utilizando únicamente piezas de repuesto genuinas.

Precauciones de seguridad

Para evitar lesiones al usuario u otras personas o daños a la propiedad, deberá seguir las instrucciones a continuación.

El funcionamiento incorrecto debido a la omisión de las instrucciones puede causar lesiones o daños. La serie se clasificará mediante las siguientes indicaciones:

ADVERTENCIA

Este símbolo indica la posibilidad de muerte o lesión grave.

ATENCIÓN

Este símbolo solo indica la posibilidad de lesión o daños a la propiedad.

■ El significado de los símbolos utilizados en este manual se muestra a continuación.

Asegúrese de no hacer esto.

Asegúrese de seguir las instrucciones.

ADVERTENCIA

Utilice siempre un enchufe y una toma de alimentación con el terminal de tierra. - Existe riesgo de descarga eléctrica. Para trabajos eléctricos, entre en contacto con el distribuidor, el vendedor, un electricista calificado o un centro de servicio autorizado. No desmonte ni repare el producto usted mismo. - Existe riesgo de incendio o descarga eléctrica. Utilice un interruptor o fusible de la capacidad correcta. - Existe riesgo de incendio o descarga eléctrica. No instale el producto sobre un soporte de instalación defectuoso. Asegúrese de que el área de instalación no se deteriore con el tiempo. - Podría provocar averías en el producto. El condensador de aumento de la unidad exterior suministra electricidad de alta tensión a los componentes eléctricos. Asegúrese de descargar completamente el condensador antes de realizar tareas de reparación. - Un condensador cargado de electricidad puede causar descargas eléctricas.

No utilice un interruptor defectuoso o de capacidad equivocada. Utilice un interruptor y fusible de la capacidad correcta. - Existe riesgo de incendio o descarga eléctrica. Ponga siempre el producto a tierra conforme al diagrama de cableado. No conecte el cable de puesta a tierra a los cables de tierra de los conductos de agua, gas, del pararrayos o teléfono. - Existe riesgo de incendio o descarga eléctrica. No modifique ni alargue el cable de alimentación. Si el cable de alimentación sufriera daños, estuviera pelado o deteriorado, deben sustituirse por uno en perfecto estado. - Existe riesgo de incendio o descarga eléctrica. No instale nunca la unidad exterior sobre una base móvil en un lugar del que pueda caerse. - La caída de la unidad exterior podrá causar daños, lesiones o incluso la muerte. Utilice el equipo de instalación incluido con el producto durante la instalación de la unidad. - De lo contrario, la unidad podría caer y causar lesiones severas.

No utilice un multiconector. Utilice siempre este electrodoméstico en un circuito e interruptor dedicado. - De lo contrario podrá ser causa de incendio o descarga eléctrica. Instale firmemente el panel y la cubierta de la caja de control. - Existe riesgo de incendio o descarga eléctrica debido a la acumulación de polvo, agua, etc. Para las labores de instalación, desmontaje o reinstalación, entre siempre en contacto con el distribuidor o un centro de servicio autorizado. - Existe riesgo de incendio, descarga eléctrica, explosión o lesiones. Si el producto estuviera mojado (debido a inundaciones, etc.), póngase en contacto con el centro de servicios autorizado para realizar labores de reparación antes de volver a utilizar el producto. - Existe riesgo de incendio o descarga eléctrica. Asegúrese de utilizar únicamente aquellas piezas listadas en la lista de piezas del circuito virtual conmutado (SVC). Nunca intente modificar el equipo. - El uso de piezas no adecuadas puede ser causa de descarga eléctrica, generación excesiva de calor o incluso incendio.

Las connexiones del cabledo interior/exterior deben estar firmamente aseguradas, y el cable deben tenerse correctamente a fin de evaporar tensiones no deseadas en los posterales de conexión.	Deseche los materiales de embalaje de forma segura. Como tornillos, clavos, pilas, piezas rotas, etc., tras la instalación o SVC y, a continuación, retirey deseches los plácicos de embalaje.	Asegúrese de comprobar que el enchufe del cable de alimentación no esté suejo, flojo o roto y,solemnções, inserte el enchufe en la toma de pared.
Las connexiones flojas o inadecuadas peuvent ser causa de una generación excessiva de calor o incluso incidio.	Los niños PODRIAN jugar con los desechos y suiñr lesiones.	Un enchufe suejo, flojo o roto pueda ser causa de descarga electrónica o incidio.
Asegúrese de comprobar el tipo de refrigeranteemploi. Por favor, lea la etiqueta informativa del producto.	No utilise cables, tomas o enchufes dañados.	No toque, opere, o repare el producto con las manos humedes. Sujete el enchufe firmamente con la mano antes de tirar para extraerio.
El uso de un refrigerante incorrecto podria evitar el functionamento normal de launities.	De lo contrario podria ser causa de incidio o descarga electrónica.	Existe riesgo de descarga electrónica o incidio.
No colque un radiador u otheros electrodométricos generadores de calor cerca del cable de alimentación.	No permitta que el agua se introduzca en las piezas electricas. Instale launities lejos de posibles fuentes de agua.	No almacene, ni utilise, ni tan suqiera permita la presencia de gases inflamables o combustibles circa del producto.
Existe riesgo de incidio o descarga eléctrica.	Existe riesgo de incidio, avería en el producto o descarga electrónica.	Existe riesgo de incidio.
No utilise el producto en un espacio cerrado durante mucho tiempo. Realice periódically la ventilación del producto.	No abra la revilla de entrada frontal del producto durante su functionamento. (No toque el filtró electrostálico, si launities está equipada con uno.)	Si esucha ruidos, percibe olores extraños, o si su producto emite humano. Cierre inmediamente el interruptor o desconnecte el cable de alimentación.
Podría sufir una carencia de oxigeno y, consecutamente, sufrir daños en su salute.	Existe riesgo de lesiones fisicas, descarga eléctrica o averías en el producto.	Existe riesgo de descarga electrónica o incidio.
Ventile periodically el cuarto donde se encontrar el producto永遠 que funçãoURTCA de una estuya, elemento calefactor, etc.	Desconnecte la alimentación y descense launities antes de realizar laboratories de limpieza o reparación del producto.	Cuando no piense usar el producto durate un longo periodo de tiempo, desconnecte el enchufe de suministro de alimentación o cerrre el interruptor.
Podría sufir una carencia de oxigeno y, consecutamente, sufrir daños en su salute.	Existe riesgo de descarga electrónica.	Existe riesgo de daños o averías en el producto o functionamento involuntario.
Tenga cuidado de asegurar que nadie, especialmente niños,能把 caminar por encima de o caarse sobre launities de exterior.	Tenga cuidado de asegurar que el cable de alimentación no pueda extraerse o dañarse durante el functionamento.	No colque NINGUN objeto sobre el cable de alimentación.
Esto Podría Causear lesiones personales y daños al producto.	Existe riesgo de incidio o descarga eléctrica.	Existe riesgo de incidio o descarga eléctrica.
No enchufe ni desenchufe el cable de alimentación a fin de ENCENDER/APAGAR launities.	Si existen fujas de gas inflamable, apague el gas y abra una ventsa para la ventilación del cuarto antes de volver a encender el producto.
Existe riesgo de incidio o descarga electrónica.	No utilise el téléphone ni abra y cierra interruptores. Existe riesgo de explosion o incidio.
ATENCIón
Son necessarias dos o más personas para levantar y transportar el producto.	No instale el productoonde�能 estar directamente expuesto al viento del mar (salitre).	Instale la manguera de desagüe para asegurar que el agua condensa se drene correctamente.
Evite lesiones personales.	Podría causar la oxidación del producto.	Una mala conexión peutecasuar fujas de agua.
Mantenga el nivel incluso durante la instalación del producto.	No instale el productoonde�能和睦 aire caliente de launities exterior pudieran ocasionar daños o molestar a los vecinos.	Compruebe siempre si existen fujas de gas (refrigerante)tras la instalación o reparcación del producto.
Para evitar vibraciones o rido.	Podría Causear problemas y disputas con sus vecinos.	Los niveles bajo de refrigerante puede caesar averías en el producto.

No utilice el producto con propósitos especiales, como la preservación de alimentos, obras de arte, etc. Este es un aire acondicionado de consumidor, no un sistema de refrigeración de precisión. - Existe el riesgo de daños o pérdidas de propiedad.

No toque las piezas metálicas del producto al desmontar el filtro de aire.

• Existe el riesgo de lesiones personales.

No introduzca las manos u otros objetos en la entrada o la salida de aire cuando el producto esté en funcionamiento. - Existen piezas afiladas y móviles que podrían causar lesiones personales.

No incline la unidad durante los procesos de desmontaje o desinstalación. - El agua condensada del interior podría verterse.

El desmontaje de la unidad, el tratamiento del aceite refrigerante y de distintas piezas, deberá realizarse conforme a las normativas locales y nacionales.

Si el líquido de las pilas entra en contacto con su piel o ropas, lávese bien con agua limpia. No utilice el mando a distancia si las pilas han experimentado fugas.

• Los productos químicos de las pilas podrían causar quemaduras u otros peligros para la salud. No exponga a los niños, plantas, o su propia piel, directamente a la corriente de aire frío o caliente.
• Esto podría resultar perjudicial para su salud.

No bloquee la entrada o salida del flujo de aire.

• Podría provocar averías en el producto. No pise ni coloque nada sobre el producto. (Unidades de exterior)
• Existe el riesgo de lesiones personales y averías en el producto. Tenga cuidado al desempaquetar e instalar el producto.
• Los bordes afilados podrían causar lesiones.

No realice mezclas distintas a las especificadas por el refrigerante utilizado en el sistema.

• Si el aire entrara en el sistema de refrigeración, podría causar una presión excesivamente alta, provocando daños en el equipo o lesiones personales. Sustituya las pilas del mando a distancia por otras nuevas del mismo tipo. No mezcle pilas viejas y nuevas o de distintos tipos.
• Existe riesgo de incendio o averías en el producto. Si el líquido de las pilas alcanzara su boca, cepille sus dientes y consulte a un médico. No utilice el mando a distancia si las pilas han experimentado fugas.
• Los productos químicos de las pilas podrían causar quemaduras u otros perjuicios a la salud. No beba el agua de desagüe del producto.
• No es potable, podría causar problemas serios de salud.

Emplee un paño suave para limpiar la unidad. No utilice detergentes fuertes, disolventes, etc.

• Existe el riesgo de fuego, descarga eléctrica o daños a las piezas plásticas del producto. Inserte siempre el filtro de forma segura tras su limpieza. Limpie el filtro cada dos semanas o más a menudo en caso de necesidad.
• Un filtro sucio reducirá la eficacia del producto. Si el producto sufriera fugas de gas refrigerante durante las labores de reparación, no entre en contacto con el refrigerante.
• El gas refrigerante puede causar lesiones por congelación (quemaduras por frío). Si el gas refrigerante sufriera fugas durante la instalación, ventile inmediatamente el área.
• De lo contrario podría resultar perjudicial para su salud.

No recargue ni abra las pilas. No las tire al fuego.

• Pueden quemarse o explotar. No deje el aire acondicionado en funcionamiento durante mucho tiempo cuando la humedad sea muy alta y haya dejado abierta una puerta o ventana.
• La humedad podría condensarse y mojar o dañar el mobiliario. Utilice un taburete o escalera firme al realizar labores de limpieza, mantenimiento o reparación del producto desde una cierta altura.
• Tenga cuidado y evite las lesiones personales.

Seguridad eléctrica

ADVERTENCIA

• Este electrodoméstico debe estar correctamente puesto a tierra.

Para reducir al mínimo el riesgo de descargas eléctricas, siempre deben enchufar la unidad en una toma con puesta a tierra.

• No corte ni quite la clavija de puesta a tierra del enchufe de alimentación.

Fijar el terminal de puesta a tierra del adaptador al tornillo de la tapa de la toma de pared no pondrá a tierra la unidad a menos que el tornillo de la tapa sea metálico y no esté aislado, y la toma de pared esté puesta a tierra a través del cableado de la casa.

• Si tiene alguna duda sobre si el aire acondicionado está puesto a tierra correctamente, solicite a un electricista calificado que revise la toma de pared y el circuito.

Uso temporal de un adaptador

Desaconsejamos firmemente el uso de un adaptador debido a los potenciales peligros de seguridad. En conexiones temporales, utilice únicamente un adaptador original, disponible en la mayoría de sus almacenes locales de ferretería. Asegúrese de que la ranura grande del adaptador esté alineada con la ranura grande de la toma para realizar una conexión correcta de la polaridad.

Para desconectar el cable de alimentación del adaptador, coloque una mano en cada uno para evitar dañar la clavija de puesta a tierra. Evite desenchufar con frecuencia el cable de alimentación, ya que esto podría provocar daños eventuales a la clavija de puesta a tierra.

ADVERTENCIA

• No utilice nunca la unidad con un adaptador roto.

Uso temporal de un alargador de alimentación

Desaconsejamos firmemente el uso de un alargador de alimentación debido a los potenciales peligros de seguridad.

ADVERTENCIA

Este electrodoméstico debe instalarse conforme a las normativas nacionales de cableado eléctrico. Este manual actúa como guía para ayudar a explicar las características del producto.

Símbolos realizados en este manual

Este símbolo le alerta del riesgo de descarga eléctrica.

Este símbolo le alerta de los peligros que pueden causar daños al aire acondicionado.

NOTA

Este símbolo indica notas especiales.

Presentación del producto

A continuación encontrará una breve presentación de las unidades de interior y exterior.

Por favor, consulte la información específica relativa al tipo de su unidad interior.

Unidades interiores

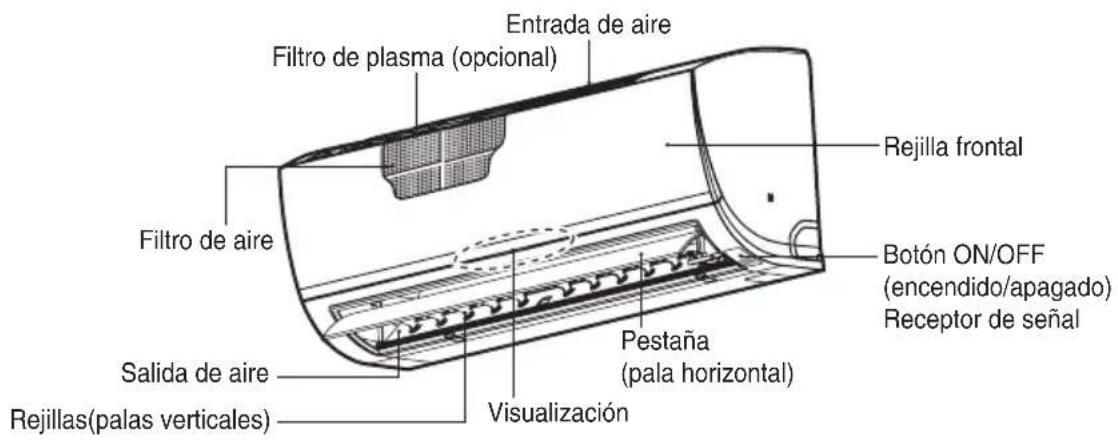

Tipo Split estándar (unidad separada)

Indicadores LED en el panel de visualización

Indicadores luminosos de funcionamiento

La pantalla se activa 10 segundos durante el funcionamiento de inicio o al pulsar el botón en el mando a distancia. Transcurridos los 10 segundos, la pantalla se atenúa a una luminosidad del 50%.

• El indicador azul: Durante refrigeración, deshumidificación, funcionamiento automático refrigeración, cambio automático refrigeración, funcionamiento en ventilación. Código de error (1 dígito)
• El indicador rojo: Durante calefacción, funcionamiento automático calefacción, cambio automático calefacción. Código de error (10 dígitos)

Función de auto-diagnóstico

• Indicador de error: El indicador se ilumina en color azul y rojo alternativamente, mostrando el parpadeo de la luz indicativa de un código de error.

Código de error	Descripción
01 Error	de termistor en habitación interior (TH1)
02 Error	de sensor en entrada de conductor interior (TH1)
03 Error	en mando a distancia
05 Error	de communicatorénte interior y exterior
06 Error	de sensor en calidad de conductor interior (TH2)
10 Bloqueo de ventilador BLDC interior
12 Error	de sensor en mitad de conductor interior (TH3)

Instrucciones de funcionamiento

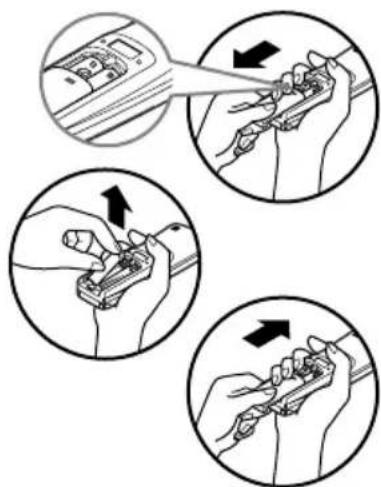

Inserción de pilas

1. Desmonte la tapa de la batería tirando de ella en la dirección de la flecha.
2. Inserte las nuevas pilas asegurándose de que los signos (+) y (-) de la pila están instalados correctamente.
3. Monte de nuevo la tapa deslizándola nuevamente en posición.

NOTA

1. Utilice o sustituya siempre ambas pilas por otras del mismo tipo.
2. Si no piensa utilizar el sistema durante un largo periodo de tiempo, retire las pilas a fin de extender su vida útil.
3. Si la información en la pantalla del mando a distancia comenzara a desvanecerse, sustituya ambas pilas.
4. Utilice 2 pilas AAA (1,5 voltios)

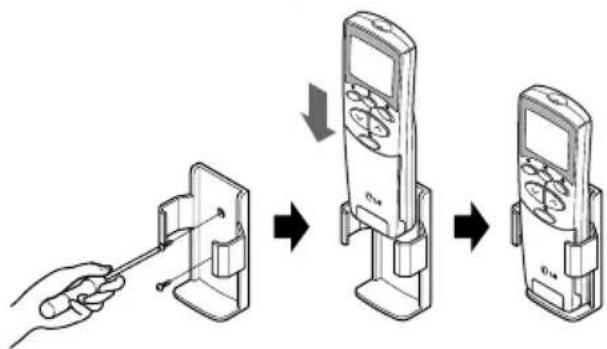

Mantenimiento del mando a distancia inalámbrico

1. Seleccione para este un lugar seguro y de fácil acceso.
2. Fije el soporte a la pared mediante los tornillos incluidos.
3. Deslice el mando a distancia en su soporte.

NOTA

1. El mando a distancia nunca debe ser expuesto a la luz directa del sol.
2. Debe mantener siempre limpio el transistor/receptor de señal a fin de asegurar una correcta comunicación. Emplee un paño suave para limpiarlo.
3. Si el mando a distancia opera además otros equipos, cambie su posición o consulte al técnico de servicios.

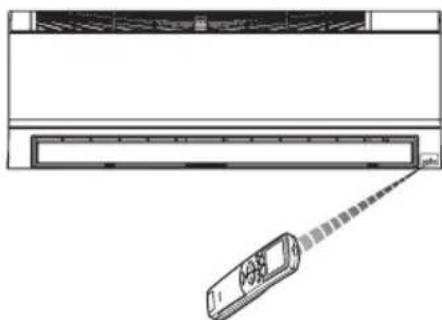

Método de funcionamiento

1. El receptor de señal se encuentra en el interior de la unidad.
2. Apunte a la unidad con el mando a distancia a fin de ponerla en funcionamiento. No deben existir obstáculos entre ambos.

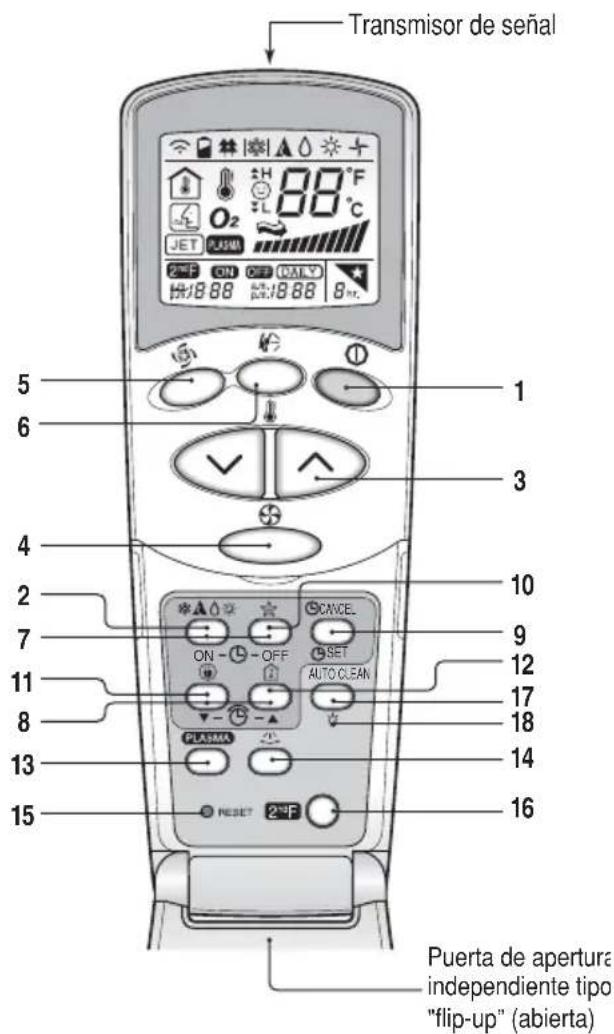

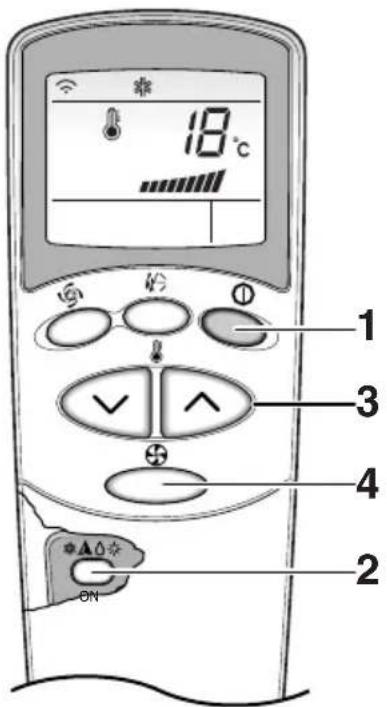

Mando a distancia inalámbrico

Los controles serán idénticos a los siguientes.

1. BOTÓN START/STOP: Utilizado para encender/apagar la unidad.
2. BOTÓN DE SELECCIÓN DEL MODO DE FUNCIONAMIENTO: Utilizado para seleccionar el modo de funcionamiento.
3. BOTONES DE AJUSTE DE LA TEMPERATURA AMBIENTE: Utilizados para configurar la temperatura ambiente.
4. BOTÓN SELECTOR DE VELOCIDAD DEL VENTILADOR INTERIOR

Utilizado para seleccionar la velocidad del ventilador en cuatro pasos: bajo, medio, alto y CAOS.

1. BOTÓN DE ENFRIAMIENTO/CALEFACCIÓN POR CHORRO DE AIRE

Utilizado para iniciar o parar la velocidad de enfriamiento o calefacción. En enfriamiento/calefacción por chorro de aire activa el ventilador a una velocidad muy elevada.

1. BOTÓN CHAOS SWING Utilizado para iniciar o cesar el movimiento de las palas y configurar la dirección arriba/abajo deseada del flujo de aire.
2. BOTONES DE ENCENDIDO/APAGADO DEL TEMPORIZADOR Utilizados para configurar el tiempo de inicio y cese del funcionamiento.
3. BOTONES DE CONFIGURACIÓN HORARIA Utilizados para ajustar la hora.
4. BOTÓN DE CONFIGURACIÓN/CANCELACIÓN DEL TEMPORIZADOR Utilizado para establecer y cancelar el funcionamiento del temporizador.
5. BOTÓN DEL MODO REPOSO Utilizado para configurar el funcionamiento automático del modo reposo.
6. BOTÓN DE CIRCULACIÓN DE AIRE (OPCIONAL) Utilizado para hacer circular el aire del cuarto sin enfriarlo ni calentarlo. BOTÓN DE MODO ENFRIAMIENTO EN MODO AHORRO DE ENERGÍA (OPCIONAL) Para modelos tipo Inverter
7. BOTÓN DE COMPROBACIÓN DE TEMPERATURA AMBIENTE Utilizado para comprobar la temperatura ambiente.
8. BOTÓN DE PLASMA (OPCIONAL) Utilizado para configurar el inicio o cese de la referencia de purificación por plasma.
9. BOTÓN DE CONTROL DE DIRECCIÓN DEL FLUJO DE AIRE HORIZONTAL (OPCIONAL) Utilizado para configurar la dirección horizontal deseada del flujo de aire.
10. BOTÓN RESET Utilizado antes del tiempo de restablecimiento.
11. BOTÓN DE 2^a FUNCIÓN Utilizado antes del uso de modelos impresos en azul en la parte inferior de los botones.
12. BOTÓN DE LIMPIEZA AUTOMÁTICA (OPCIONAL) Utilizado para configurar el modo de limpieza automática. En ciertos modelos este botón cuenta con una 2^a función del control de luminosidad del LED.
13. Botón LCD LUMINOSITY (OPCIONAL) Sirve para ajustar el brillo del LCD.

NOTA

Presione primero el botón 2ndF y después el botón de la función deseada a fin de utilizar las funciones impresas en azul en la base de los botones. Presionar el botón 2ndF activa la función impresa en azul en la base del botón respectivo. Para cancelar la función, presione de nuevo el botón 2ndF; de lo contrario, se cancelará automáticamente si la unidad permanece en ralentí tras 10 segundos.

Modo de funcionamiento

Presione el botón Start/Stop para encender la unidad. La unidad responderá con una señal sonora.

2. Abra la puerta del mando a distancia y presione el botón de modo de función. Cada vez que presione el botón, el modo de función cambiará en la dirección de la flecha.

3. Establezca la temperatura inferior deseada, para la operación de enfriamiento o calefacción, presionando los BOTONES DE AJUSTE DE TEMPERATURA AMBIENTE. La temperatura de enfriamiento debe establecerse entre los 18°C y los 30°C y, para la calefacción, entre los 16°C y los 30°C.

4. Establezca la velocidad del ventilador mediante el mando a distancia. Usted puede seleccionar la velocidad del ventilador en cuatro pasos: bajo, medio, alto y CAOS. Cada vez que presione el botón, cambiará el modo de velocidad del ventilador.

Viento natural por lógica CAOS

Para lograr una sensación más fresca, presione el BOTÓN SELECTOR DE VELOCIDAD DEL VENTILADOR INTERIOR y configure el modo CAOS. En este modo, el viento sopla como una brisa natural, cambiando automáticamente la velocidad del ventilador según la lógica CAOS.

Funcionamiento de deshumidificación sana

Deshumidificación sana

Durante el funcionamiento de la deshumidificación sana

Si selecciona el modo deshumidificación mediante el BOTÓN DE SELECCIÓN DEL MODO DE FUNCIONAMIENTO, el producto activará la función de deshumidificación. Establece automáticamente la temperatura ambiente y el volumen del flujo de aire a las mejores condiciones para la deshumidificación, basándose en la temperatura ambiente actual detectada. En este caso, sin embargo, la temperatura establecida no se muestra en el mando a distancia y usted tampoco podrá controlar la temperatura ambiente. - Durante la función de deshumidificación sana, el volumen del flujo de aire se establece automáticamente según el algoritmo de optimización que responde al estado actual de la temperatura ambiente, para mantener las condiciones del cuarto sanas y confortables incluso en estaciones muy húmedas.

Siga los pasos 1, 2 y 4 para ejecutar el modo de deshumidificación sana (consulte el modo de funcionamiento).

Funcionamiento automático (opcional)

En este modo de funcionamiento, el ajuste real de temperatura y la velocidad del ventilador se establecerán automáticamente mediante la teoría de control electrónico basándose en la temperatura ambiente actual. Si sintiera frío o calor, presione los botones de ajuste de temperatura a fin de lograr aumentar o reducir la temperatura, respectivamente.

Siga los pasos 1 y 2 para ejecutar el funcionamiento automático. (Consulte el modo de funcionamiento)

Operación de cambio automático (opcional)

Cambio automático

Básicamente, el funcionamiento automático es el de funcionamiento de enfriamiento o calefacción del aire acondicionado. Sin embargo, durante esta operación, el controlador cambia automáticamente el modo de funcionamiento a fin de mantener la temperatura en los ±2 °C en relación al ajuste de temperatura.

Siga los pasos 1, 2, 3 y 4 para ejecutar esta operación. (Consulte el modo de funcionamiento)

Operación del enfriamiento por chorro de aire frío/caliente

La función de chorro de aire frío puede ser empleada para enfriar rápidamente un cuarto en un día caluroso. Cuando esta función esté activa, el aire acondicionado funciona en modo operación de enfriamiento, con una velocidad ultrarápida del ventilador y una temperatura de 18 °C durante 30 minutos a fin de lograr un enfriamiento rápido y eficaz.

De forma similar, la función de chorro de aire caliente (disponible únicamente en algunos modelos) calienta rápidamente el cuarto mediante la operación del ventilador a una velocidad ultrarrápida y a una temperatura de 30 °C durante 60 minutos.

Podrá activar esta función con el BOTÓN JET COOL (enfriamiento por chorro de aire). Para mover el modo enfriamiento por chorro de aire al modo enfriamiento por velocidad alta del ventilador, presione de nuevo el BOTÓN JET COOL o el BOTÓN SELECTOR DE VELOCIDAD DEL VENTILADOR INTERIOR o el BOTÓN DE AJUSTE DE TEMPERATURA AMBIENTE.

NOTA

• La dirección de calefacción o Jet Cool no puede activarse durante la operación de circulación de aire y la operación de cambio automático.
• La función de Jet Heat no se activa cuando el controlador a distancia por cable está conectado.
• Puede utilizar la función Jet Heat pulsando el botón JET COOL/HEAT en el proceso de calefacción.

Limpieza automática

Durante la función de limpieza automática, podrá eliminarse la humedad que aún permanezca en las unidades interiores tras el enfriamiento o deshumidificación.

1. Presione el BOTÓN LIMPIEZA AUTOMÁTICA para activar esta función.
2. Ahora, siempre que la unidad está apagada, el ventilador interior continúa en funcionamiento durante cerca de 30 minutos, de forma interna, sin enfriar ni deshumidificar. Igualmente permanecerá cerrada la rejilla.
3. Esto eliminará cualquier humedad existente y limpiará internamente la unidad.
4. Si presionara, de nuevo, el BOTÓN LIMPIEZA AUTOMÁTICA durante su operación, la función sería cancelada.

NOTA

Durante la función de limpieza automática, solo podrá utilizar el BOTÓN START/STOP, BOTÓN PLASMA y el BOTÓN LIMPIEZA AUTOMÁTICA.

Modo de enfriamiento Ahorro de energía (opcional)

El modo de enfriamiento en ahorro de energía le permite ahorrar durante la operación de enfriamiento y deshumidificación sana, ya que puede operar eficazmente ajustando el tiempo de adaptación conforme al cambio de tiempo y temperatura y ajustando automáticamente la temperatura deseada.

1. Presione el BOTÓN START/STOP para iniciar la unidad.
2. Abra la puerta del mando a distancia. Seleccione la operación de enfriamiento o deshumidificación sana.
3. Presione el BOTÓN MODO ENFRIAMIENTO EN AHORRO DE ENERGÍA.
4. Para cancelar el modo enfriamiento en ahorro de energía, presione de nuevo el BOTÓN MODO ENFRIAMIENTO EN AHORRO DE ENERGÍA para que la unidad opere en el modo anterior (modo de enfriamiento o deshumidificación sana).

Brillo de la pantalla (opcional)

El brillo de la pantalla se puede ajustar con el mando a distancia.

Pulse el botón de encendido/apagado para encender la unidad. Abra la tapa del mando a distancia, pulse el botón 2ndF y, a continuación, pulse el botón de brillo de la pantalla.

La pantalla se oscurecerá. Pulse nuevamente este botón para ajustar el brillo de la pantalla.

Funcionamiento forzado

Procedimientos para el funcionamiento cuando no se pueda usar el control remoto.

La unidad se pone en marcha cuando se pulsa este botón. Si desea pararla, pulse el botón de nuevo.

	Modelo de enfiambre	Modelo de bomba de calor
		Temperatura de la habitación ≥24°C	21°C ≤ temp. habit.< 24°C Temperatur de la habitación < 21°C
Modo de funcionaimiento Enfiamiento Enfiambre	Enfiamiento Deshumidificacion saludable Calentimiento
Velocidad de VENTILADOR interior	Alta Alta Alta Alta
Seccionar la temperatura 22°C 22°C 23°C 24°C

Operación de prueba

Durante la OPERACIÓN DE PRUEBA, la unidad opera en el modo de refrigeración con el ventilador de alta velocidad, sin tener en cuenta la temperatura y restaura en 18 horas.

Durante la operación de prueba, si se recibe la señal del control remoto, la unidad opera como fije el control remoto.

Si desea utilizar esta operación, abra hacia arriba el panel delantero y mantenga presionado el botón ON/OFF durante 3~5 segundos. Después se emitirá un pitido 1 "beep".

Si desea detener la operación, vuelva a presionar el botón.

Modo reposo

1. Presione el BOTÓN MODO REPOSO AUTOMÁTICO para configurar la hora a la que desea que la unidad se apague automáticamente.
2. El temporizador se programa en incrementos de una hora presionando el BOTÓN MODO REPOSO AUTOMÁTICO de 1 a 7 veces. El modo reposo está disponible de 1 a 7 veces. Para alterar el periodo de tiempo en incrementos de 1 hora, presione el BOTÓN MODO REPOSO AUTOMÁTICO cuando apunte con el mando al aire acondicionado.

NOTA

• El modo inactivo pondrá en funcionamiento el ventilador interior a una velocidad baja en el modo de enfriamiento y a una velocidad baja en el modo de calefacción para no molestarle cuando duerma.

En modo enfriamiento o modo de deshumidificación:

La temperatura de ajuste aumenta automáticamente, dos veces, en incrementos de 1 °C durante los siguientes 30 minutos (y de 2 °C durante 1 hora) para lograr un descanso agradable. A partir de ahora, la temperatura final permanece siempre que el modo reposo esté en configuración.

Configuración de la hora actual

1. La hora se puede configurar al presionar el BOTÓN RESET. Si ha cambiado las pilas, debe presionar el BOTÓN RESET para restablecer la hora. Presione el botón Start/Stop.
2. Presione el botón 2ndF y compruebe si el icono está encendido.
3. Presione los BOTONES DE CONFIGURACIÓN HORARIA hasta establecer la hora deseada.
4. Presione el BOTÓN CONFIGURACIÓN HORARIA/CANCELAR.

NOTA

Compruebe el indicador de A.M. y P.M.

Ajuste del temporizador

1. Asegúrese de ajustar correctamente la hora actual en la pantalla del mando a distancia.
2. Presione el botón 2ª F.
3. Presione los BOTONES DE TEMPORIZADOR ENCENDIDO/APAGADO para encender o apagar el temporizador.
4. Presione los BOTONES DE CONFIGURACIÓN HORARIA hasta establecer la hora deseada.
5. Para establecer el tiempo de selección, presione los BOTONES DE AJUSTE DEL TEMPORIZADOR cuando apunte al receptor de señal con el mando a distancia.

Cancelación de ajuste del temporizador

Compruebe si el icono está inactivo.

Presione el BOTÓN DE CANCELACIÓN DEL TEMPORIZADOR apuntando al receptor de señal con el mando a distancia. (Se apagará la luz del temporizador del aire acondicionado y la pantalla.)

NOTA

Seleccione uno de los siguientes temas de funcionamiento.

Desactivación retardada del temporizador

Activación retardada del temporizador

Desactivación y activación retardada del temporizador

Activación y desactivación retardada del temporizador

Control de dirección vertical/horizontal del flujo de aire

El flujo de aire arriba/abajo (flujo de aire vertical) puede ajustarse mediante el mando a distancia.

1. Presione el BOTÓN START/STOP para iniciar la unidad.
2. Presione el BOTÓN CHAOS SWING.
3. Las rejillas oscilan automáticamente hacia arriba y abajo.
4. Presione de nuevo para fijar la rejilla en el ángulo deseado

(Opcional)

El flujo izquierdo/derecho (flujo de aire horizontal) puede ajustarse mediante el mando a distancia. 1. Presione el BOTÓN START/STOP para iniciar la unidad. 2. Presione el BOTÓN DE DIRECCIÓN HORIZONTAL DEL FLUJO DE AIRE. 3. Las rejillas oscilan automáticamente hacia izquierda y derecha. 4. Presione de nuevo para fijar las rejillas en el ángulo deseado.

(Opcional)

Ajuste la dirección del flujo de aire horizontal moviendo con la mano la lengüeta de dirección de la corriente de aire en horizontal. En este momento, tenga cuidado de no tocar el ventilador con las manos.

NOTA

• Si presiona el BOTÓN CHAOS SWING, la dirección horizontal del flujo de aire cambiará automáticamente basándose en el algoritmo caos para distribuir uniformemente el aire del cuarto y al mismo tiempo hacer que el cuerpo humano se sienta más cómodo, como si disfrutara de una brisa natural.
• Utilice siempre el mando a distancia para ajustar la dirección arriba/abajo del flujo de aire. Mover manualmente la pala vertical de dirección del flujo de aire podría dañar el mecanismo. Al apagar la unidad, la pala de dirección arriba/abajo del flujo de aire cerrará el orificio de salida de aire del sistema.

Modo circulación de aire

Esta operación hace circular el aire del cuarto sin enfriarlo ni calentarlo.

Puede ser activado presionando el BOTÓN CIRCULACIÓN DE AIRE.

Una vez activada la circulación de aire, usted podrá seleccionar la

velocidad del aire presionando el BOTÓN SELECTOR DE VELOCIDAD

DEL VENTILADOR INTERIOR.

NOTA

CAOS Air ahorra el consumo de energía y evita el enfriamiento excesivo. La velocidad del ventilador cambiará automáticamente de alta a baja o viceversa, dependiendo de la temperatura ambiente.

Función de reinicio automático

Estamericana.

Una vez recuperada la tensión, esta característica reanudará la condición operativa anterior, y el aire acondicionado funcionará bajo los mismos ajustes.

NOTA

Esta característica es activada por los ajustes por defecto de fábrica, pero siempre puede desactivarla presionando el botón ON/OFF durante 6 segundos. La pantalla parpadeará doblemente 3 o 4 veces. Presione de nuevo el botón durante 6 segundos para activarla. La pantalla parpadeará 3 o 4 veces.

Nuevo controlador remoto por cable (Accesorios)

Modelo: PQRCVSA0

Adjunte la etiqueta de información en el interior de la puerta.

Elija el idioma adecuado dependiendo de su país.

1 PANTALLA DE INDICACIÓN DE FUNCIONAMIENTO, 2 BOTÓN DE CONFIGURACIÓN DE TEMPERATURA, 3 BOTÓN DE VELOCIDAD DEL VENTILADOR, 4 BOTÓN ENCENDIDO/APAGADO, 5 BOTÓN DE SELECCIÓN DEL MODO DE FUNCIONAMIENTO, 6 RECEPTOR DEL CONTROLADOR REMOTO INALÁMBRICO

• Algunos productos no reciben las señales inalámbricas.

7 BOTÓN DE FLUJO DE AIRE, 8 BOTÓN DE FUNCIÓN SECUNDARIA, 9 BOTÓN DE CONFIGURACIÓN DE FUNCIÓN, 10 BOTÓN DE VENTILACIÓN, 11 RESERVA, 12 BOTÓN ARRIBA, ABAJO, IZQUIERDA, DERECHA

• Para comprobar la temperatura interior, pulse el botón.

13 BOTÓN DE TEMPERATURA AMBIENTE, 14 BOTÓN DE CONFIGURACIÓN/CANCELAR, 15 BOTÓN SALIR

* Según el producto, puede que algunas funciones no se activen o no se muestren. * Lea el manual del propietario del controlador remoto para obtener información sobre el método de funcionamiento.

Mantenimiento y servicios

ATENCIÓN

Antes de realizar labores de mantenimiento, desconecte la alimentación del sistema, cierre el interruptor y desenchufe el cable de alimentación.

Limpie la unidad con un paño seco y suave. No utilice lejía o sustancias abrasivas.

ATENCIÓN

No utilice nunca los siguientes elementos:

• Agua caliente por encima de los 40 °C. Podría causar la deformación y/o decoloración de la unidad.
• Sustancias volátiles. Podrían dañar la superficie del aire acondicionado.

Filtros de aire

Los filtros de aire tras el panel/rejilla frontal deben revisarse y limpiarse una vez cada 2 semanas o más a menudo. Consulte los diagramas auto-explicativos para cada tipo de modelos a fin de saber cómo retirar los filtros. Limpie los filtros con una aspiradora o con agua templada y jabonosa. Si la suciedad aún resulta notable, lave el producto con una solución de detergente y agua templada. Déjelos secar a la sombra y vuelva a instalar los filtros en su lugar, una vez secos.

Filtro antialergénico + filtro triple

Retire el filtro antialergénico + filtro triple de detrás del filtro de aire y expóngalo a la luz solar directa durante 2 horas.

Y a continuación, inserte estos filtros en su lugar original.

Desmontaje de filtros

Abra el panel frontal como se muestra.

A continuación, extraiga suavemente hacia delante la lengüeta del filtro para desmontar el filtro de aire.

Después de retirar el filtro de aire, retire el filtro triple y el hipoalergénico desplazándolo con cuidado hacia arriba.

Unidad exterior

Debe revisar habitualmente las bobinas del intercambiador de calor y los orificios del panel de la unidad exterior. Si están obstruidos con suciedad u hollín, el intercambiador de calor y los orificios del panel pueden limpiarse profesionalmente con vapor.

NOTA

Tener las bobinas sucias u obstruidas reduce la eficacia de funcionamiento del sistema y causa importantes gastos de funcionamiento.

Sugerencias

No enfríe demasiado el habitáculo.

Esto no es sano para su salud y además representa un derroche de electricidad.

Mantenga cerradas cortinas y persianas.

No permita que la luz directa del sol entre en el habitáculo cuando el aire acondicionado esté en funcionamiento.

Mantenga uniforme la temperatura del habitáculo.

Ajuste la dirección del flujo de aire vertical y horizontal para asegurar una temperatura uniforme en todo el habitáculo.

Asegúrese de que las puertas y ventanas estén bien cerradas.

En lo posible, evite abrir puertas y ventanas para mantener el aire frío en el interior del habitáculo.

Limpie el filtro de aire con regularidad.

Las obstrucciones en el filtro de aire reducen el flujo de aire y disminuyen los efectos de enfriamiento y deshumidificación. Límpielo al menos cada dos semanas.

Ventile el habitáculo ocasionalmente.

Como las ventanas permanecen cerradas, es buena idea abrirlas para ventilar el cuarto de vez en cuando.

Configure el ventilador a alta velocidad para lograr un enfriamiento rápido y eficaz.

Cuando la velocidad del ventilador sea alta, la unidad proporcionará su capacidad nominal de enfriamiento.

Consejos de solución de averías: ¡Ahorre tiempo y dinero!

El aire acondicionado puede funcionar de forma poco normal cuando:

Problema		Qué hacercausas problema
El aire acondicionado no se inicia	■ El aire acondicionado está desenchufado.	·Asegúrese que el aire acondicionado está enchufado Completely en laittersa.
	■ El fusible está fundido/el interruptor está activado.	·Compruebe el fusible/interruptor y sustituya el interruptor o reinicio el interruptor.
	■ Caía de tensión.	·Si experimenta una caía de tensión, apague el modo de control. Cuando se restablezca la tensión, espere 3 horas para reineciar el aire acondicionado y evaporar la desconexión de sobrecarga del compresor.
	■ Alta tensión.	·Si la tensión fuera inusualmente muy alta o muy baja, el interruptor se desconectaría.
El aire acondicionado no no enfría comopearía	■ El flujo de aire está restringido.	·Asegúrese que no existen cortinas, persianas o mobiliario bloqueando la parte frontal del aire acondicionado.
	■ El filtró de aire está sucio	·Limpie el filtró al menos cada 2 semanas. Consulte la sección Servicio y Mantenimiento.
	■ El cuarto coulde haber estado muy caliente.	·Al encender por primera vez el aire acondicionado, necessitaráiquer pasado un tiempo hasta que el cuarto se enfríé.
	■ El aire frío se escapa.	·Revise los registros de calor abierto y los returnos de aire frío.
	■ Compruebe los ajustes de temperatura.	·Asegúrese de que Sean correctos.
	■ Puede existir other fuente de calor en el cuarto.	·Compruebe la existencia y retire tal fuente, o desconectela durante el uso del aire acondicionado.

Solicite servicio inmediatamente en las siguientes circunstancias.

1. Toda condición fuera de lo común, como el olor a quemado, ruidos, etc., debe incluir una desconexión de la unidad y del interruptor. No intente nunca reparar la unidad usted mismo, o reiniciar el sistema en tales casos.
2. El cable principal de alimentación está demasiado caliente o dañado.
3. Se genera un número de error mediante el auto-diagnóstico.
4. Fugas de agua en la unidad interior incluso con un nivel de humedad ínfimo.
5. Todos los interruptores (de seguridad, puesta a tierra) o fusibles sufren averías y, por ende, no funcionan correctamente.

El usuario debe realizar comprobaciones y labores de limpieza a fin de eliminar el riesgo de un mal funcionamiento.

MANUAL DEL PROPIETARIO

ACONDICIONADOR DE AIRE

Indicadores Luminosos de Funcionamiento ....7

Función de Auto-diagnóstico. 7

Método de Funcionamiento. 8

Modo de Funcionamiento. 10

Funcionamiento Automático (Opcional)...11

Limpieza Automática. 12

Se desaconseja fuertemente el uso de una extensión, para evitar posibles riesgos.

AVISO

Indicadores Luminosos de Funcionamiento

Método de Funcionamiento

Para seleccionar el modo de funcionamiento.

Para activar el modo de limpieza automática.

Funcionamiento Automático (Opcional)

Funcionamiento Automático

Retardo desactivado temporizador

Retardo activado temporizador

Retardo desactivado y temporizador ligado

Nunca use nada de lo siguiente:

Limpie, al menos, una vez cada dos semanas.

Ventile ocasionalmente la división.
