MANUAL DE UTILIZADOR S09BF LG
Unidades interiores 7
Funcionamento automático
Xpouoiei npiv ano tv vea puon nns wac.
16.KOYMNI 2nd F
Xpmonoei tpi n an T xon anetoupyiw nou avaypovtae uA e oto kTu epoc twkoumiw.
- KOYMNI AY TOMATOY KAOAPIMOY (NPOAIPETIKO)
Xpouonoiitai yia npuogion tnc aeiouyiaac autou kaapioou. zopuaevauovtea to kouni auo exi ma 2n aeoupyia eyyou oivotntac wovteivw evoeiEVLED.
- KOYMII AYXNIA2 LCD ΦΩTEINOTHTA2(ΠPOAIPETIKO)
Xpnooieiia yia npuoan ts pwtovntas ngovn LCD
Ia va xnoaonooetic aeou apovctouwmaotkawocovuoumote to koumi 2nd F npwa ka otouveeia to koumi tnc anaitouvevnc aeoupyiac. Tatovta cto koumi 2nd F evpyonoietai n aeoupyia nou avaypapetai eunae xpuwa otoavtioiox koumi. Ia va akupwoete n aeiouyia natote to koumi 2nd F kalai, diapopetika aakupwei autoatwcs avapaeive avevpyo meta ano 10 deutepolenta.
Leia por favor este manual atentamente antes de operar o aparelho e conserve o mesmo para futuras referências.
TIPO: MONTAGEM NA PAREDE
ÍNDICE
A. Precauções de Segurança 3 B. Segurança Elétrica 6
Uso Temporário de um Adaptador 6
Uso Temporário de um Cabo de Extensão ... 6
Símbolos utilizados neste Manual ... 6
C. Informações do Produto 7
Unidades Interiores 7
D. Instruções de Funcionamento 8
Como inserir as pilhas ... 8
Manutenção do Controlo Remoto Sem Fios ... 8

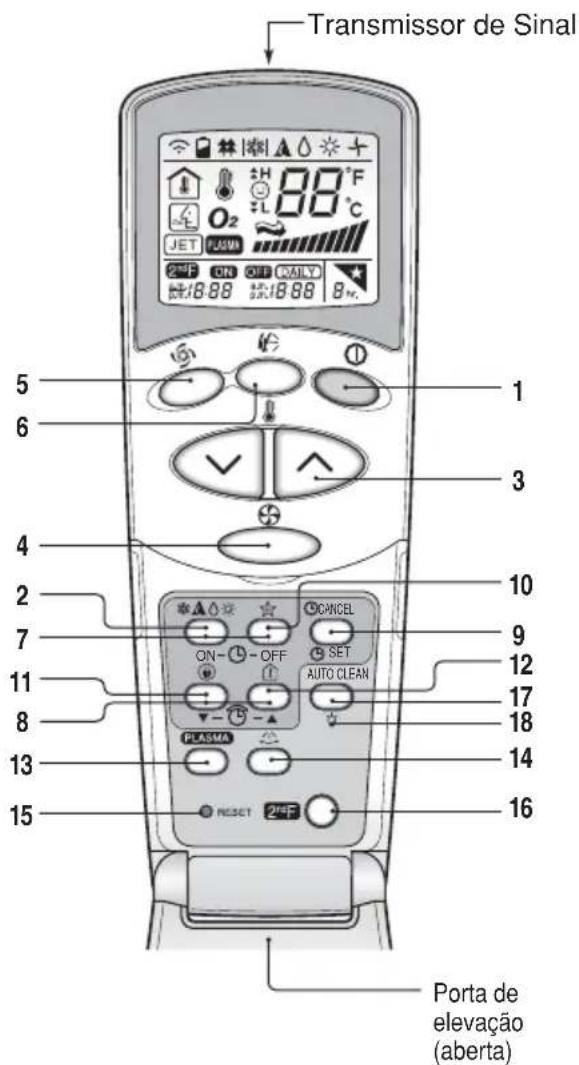

Controlo Remoto Sem Fios 9
Operação de Desumidificação Saudável ... 11
Operação de Alterações Automáticas
(Opcional) 11
Funcionamento da Refrigeração a
Operação de JET COOL/HEAT 12
Modo de Arrefecimento para
Poupança de Energia (Opcional) 13
Luminosidade do Ecrã. 13

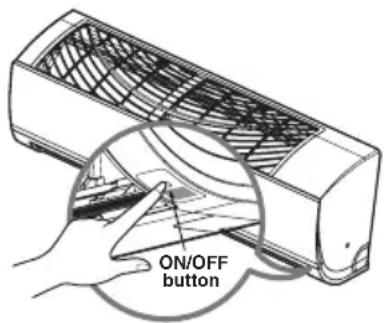

Funcionamento forçado. 13
Modo Sleep 14
Acertar a Hora Actual 14
Regulação do Temporizador 14
Controlo de Direção do Fluxo de Ar
Vertical/Horizontal (Opcional) 15
Modo de Circulação do Ar. 15
Função de Reconfiguração Automática. 15

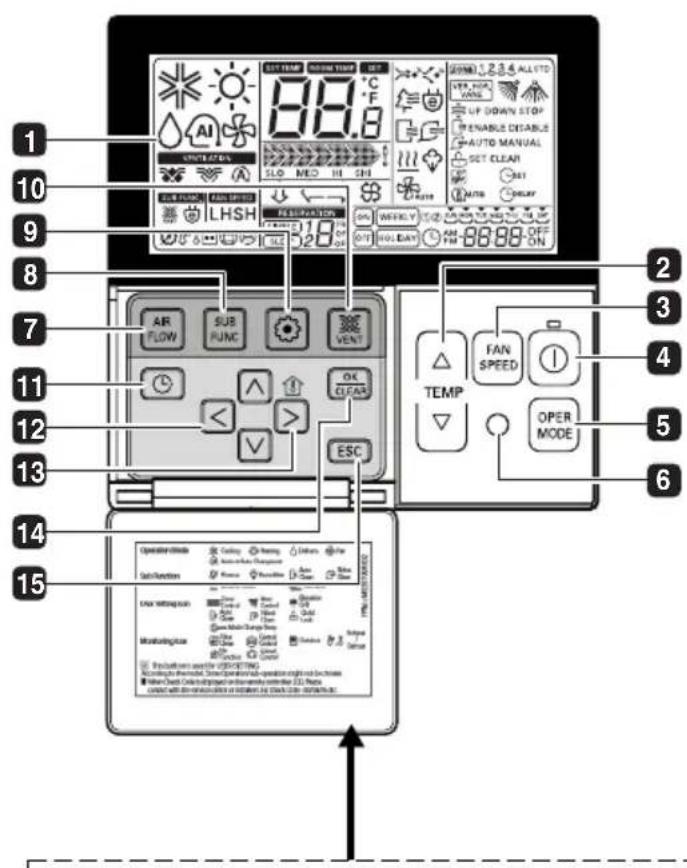

Novo Controlo Remoto de Banda
Larga Com Fios (Acessórios) 16
E. Manutenção e Assistência Técnica....17
Unidade Exterior. 18
Conselhos de Utilização. 18
Conselhos para Resolução de
Problemas! Poupe tempo e dinheiro! ...19
Contacte imediatamente a assistência
técnica nas seguintes situações 19
PARA OS REGISTOS
Escreva aqui os números do modelo e de série:
Modelo #
Número de Série #
Encontra-os numa etiqueta na parte lateral de cada unidade.
Nome do Vendedor
Data da Compra
Agrafe o seu recibo de compra a esta página caso necessite de fazer prova da data da compra ou para questões relacionadas com a garantia.
LEIA ESTE MANUAL
No interior, encontrará muitos conselhos úteis sobre a utilização e manutenção do seu aparelho de ar condicionado. A realização de cuidados de prevenção da sua parte poderá poupar-lhe tempo e dinheiro durante o período de vida útil do seu aparelho de ar condicionado. Encontrará respostas para os problemas mais comuns na janela de resolução de problemas. A consulta da mesma tabela de Conselhos de Resolução de Problemas poderá ser suficiente para não ter de recorrer aos serviços de assistência técnica.
PRECAUÇÕES
- Contacte um técnico de assistência autorizada para a reparação e a manutenção desta unidade.
- Contacte um instalador para proceder à instalação completa.
- O aparelho de ar condicionado não deve ser utilizado sem supervisão por crianças ou pessoas portadoras de deficiência.
- As crianças devem ser vigiadas para não brincarem com o aparelho de ar condicionado.
- Quando o cabo de fornecimento de energia elétrica necessitar de ser substituído, a substituição deverá ser efetuada por pessoal autorizado, apenas com peças de substituição genuínas.
Precauções de Segurança
Para prevenir o utilizador ou outras pessoas de danos de propriedade, siga as seguintes instruções.
■ Uma utilização incorreta por ignorar as instruções provocará ferimentos ou danos. A gravidade é classificada pelas indicações seguintes.
AVISO
Este símbolo indica a possibilidade de morte ou de lesões graves.
CUIDADO
Este símbolo indica a possibilidade de ferimentos e danos de propriedade.
■ O significado dos símbolos utilizados neste manual é apresentado a seguir.
Não faça isto.
Certifique-se de que segue as instruções.
AVISO
Utilize sempre uma ficha elétrica e uma tomada com terminal de ligação à terra.
- Existe risco de choque elétrico. Para a realização de trabalhos elétricos, contacte o distribuidor, vendedor, um eletricista qualificado ou um Centro de Assistência Técnica Autorizado. Não desmonte nem repare o produto por si mesmo.
- Existe perigo de incêndio ou choque elétrico.
Utilize disjuntores ou fusíveis corretamente classificados.
- Existe perigo de incêndio ou choque elétrico. Não instale o produto num suporte de instalação defeituoso. Certifique-se de que a área de instalação não se deteriorará com o passar do tempo.
- Pode provocar a queda do produto.
Na unidade exterior, o gerador condensador fornece eletricidade de elevada voltagem aos componentes elétricos. Certifique-se de que descarrega completamente o gerador condensador antes dos trabalhos de reparação.
- Um gerador condensador carregado pode causar choques elétricos.
Não utilize um disjuntor de circuito avariado ou insuficiente. Utilize disjuntores de circuito e fusíveis corretamente indicados. - Existe perigo de incêndio ou choque elétrico. Ligue sempre o produto à terra, de acordo com o diagrama de cablagem. Não ligue o fio de terra a tubos de gás ou de água, hastes de para-raios ou fios terra do telefone. - Existe perigo de incêndio ou choque elétrico.
Não modifique nem aumente o cabo elétrico. Se o cabo elétrico estiver descascado, deteriorado ou fissurado, terá de ser substituído. - Existe perigo de incêndio ou choque elétrico.
Nunca instale a unidade exterior numa base que se mova ou num local de que possa cair.
- Uma queda da unidade exterior pode provocar danos ou ferimentos ou mesmo a morte de uma pessoa. Quando instalar a unidade, utilize o conjunto de instalação fornecido com o produto.
- Caso contrário, a unidade pode cair e provocar ferimentos graves.
Não utilize uma ligação múltipla. Utilize sempre este aparelho com um circuito e disjuntor exclusivos.
- Caso contrário, pode existir risco de choque elétrico ou incêndio.
Instale o painel e a cobertura da caixa de controle de forma segura.
- Existe perigo de incêndio ou choque elétrico devido a poeiras, água, etc. Para instalar, remover ou reinstalar, contacte sempre o vendedor ou um Centro de Assistência Técnica Autorizado.
- Existe perigo de incêndio, choque elétrico, explosão ou ferimentos.
Quando o produto estiver ensopado (inundado ou submergido) em água, contacte um Centro de Assistência Técnica Autorizado para fazer a reparação antes de o voltar a utilizar. - Existe perigo de incêndio ou choque elétrico. Certifique-se de que utiliza as componentes da lista de componentes SVC. Nunca tente alterar o equipamento. - A utilização de componentes inadequados pode provocar choques elétricos, calor excessivo ou incêndio.
| As lagoões de cabagem interior/exterior tém de ser firmamente fixadas e o cabo deve ser encaminhado de forma adequada para que não seja exercida para a puxar os cabos dos TERMINais de ligação. | Elimine os materiais de embrulho de forma segura, como parafusos, pregos, pilhas, materiais partidos, etc. às vezes a instalação ou a assistência. Desmanche e deite fora os sacos plácicos de embalagem. | Certifique-se de que verifica se a fcha eletrica não está suja, solta ou partida e são antes introduze a ficha totalmente. |
| • Lagoões inadequadas ou soltas podem provocar geração de calor ou incêndios. | • As crianças podem brincar com eles e sofrer ferimentos. | • As fchas eletricas sujas, soltas ou partidas podem provocar chocques eletricos ou incêndios. |
| Certificque-se de que verifica o refrigerante que vai ser utilizeso. Por favor, leia a etiqueta do produits. | Não utilize um cabo eletrico, uma ficha ou uma tomada solta que esteja danificada. | Não toque, utilize nen rem repare o produit com as mãos molhadas. Secure a fcha na性和 quando a puxar da tomada. |
| • Se utilizes um refrigerante inadequado, pode fazer o等功能amento anormal da unidade. | • Se o fazer, pode fazer um incêndio ouchoque eletrico. | • Existe perigo de incôndio ouchoque eletrico. |
| Não coloque um aquecedor ou outros dispositivos de aquecimento perto do cabo eletrico. | Não permita que entre água em contacto com os componentes eletricos. Instale a unidade afastada de fontes de agua. | Não armazene, não utilize, nen permita a existência de gases inflamíveis ou de combustíveis perto do produits. |
| • Existe perigo de incôndio ouchoque eletrico. | • Existe perigo de incôndio, avaria do produits ouchoque eletrico. | • Existe perigo de incôndio. |
| Não utilize o produto em espécOs muito fechados durante um longo periodo de tempo. Realize ventilações regularamente. | Não abra a greha frontal do produits durante o的功能amento. (Não toque no filtró electrostálico, se a unidade assim esistiver equipada.) | Se sons estranhos, odores ou fumo sairem do produits, desluge imeditamente o disjuntor ou o cabo de fornecimento de energia eletrica. |
| • Podem ocorrorefiências nos níveis de oxigenio e prejuizos para a sua Saúde. | • Existe o risco de ferimentos fisicos, chocques eletricos ou avaria do produits. | • Existe perigo de incôndio ouchoque eletrico. |
| Ventile regularamente a divisão do produits quando o utilizescom um fogão ou um elemento de aquecimento. | Deslgue a alimentação eletrica principal e deslgue a unidade da tomada eletrica quando limpar ou reparar o产品质量. | Quando não for utilizes o produits durante um longo periodo de tempo, deslgue a fcha de alimentação eletrica ou disjuntor. |
| • Podem ocorrorefiências nos níveis de oxigenio e prejuizos para a sua Saúde. | • Existe perigo dechoque eletrico. | • Existe risco de danos ou avaria no产品质量, ou de functimento não pretendido. |
| Certificque-se de queinguém, especially crianças, pode tropeçar ou cair na unidade exterior. | Certificque-se de que o cabo eletrico não pode ser puxado ou danificado durante o功能性. | Não coloque NADA sobre o cabo eletrico. |
| • Isto pode provocar ferimentos pessoas e danos no产品质量. | • Existe perigo de incôndio ouchoque eletrico. | • Existe perigo de incôndio ouchoque eletrico. |
Não ligue nem desligue a ficha da tomada elétrica para ligar/desligar a unidade.
- Existe perigo de incêndio ou choque elétrico.
Se ocorrer uma fuga de gás inflamável, desligue o gás e abra uma janela para ventilar a divisão antes de ligar o produto.
- Não utilize o telefone nem ligue ou desligue interruptores. Existe risco de explosão ou incêndio.
CUIDADO
São necessárias duas ou mais pessoas para levantar e transportar o produto.
Evite ferimentos pessoais.
Mantenha o nivelamento do terreno quando instalar o produto.
- Para evitar vibrações ou ruído.
Não instale o produto onde fique diretamente exposto à brisa do mar (pulverização salina).
- Pode provocar a corrosão do produto.
Não instale o produto num local onde o ruído ou o ar quente proveniente da unidade exterior possa provocar danos ou incomodar a vizinhança.
- Poderá provocar problemas aos seus vizinhos e gerar disputas.
Instale o tubo de drenagem para garantir que a água condensada é drenada de forma apropriada.
- Uma má ligação pode causar fugas de água.
Verifique sempre a existência de fugas de gás (refrigerante) após a instalação ou reparação do produto.
- Baixos níveis de refrigerante podem provocar avarias no produto.
| Não utilize este produto para fins especialicos, como a preservação de alimentos, obr de arte, etc. Este é um aparecido de ar condicionado e não umSYSTEMe de refrigeração de precisão.
·Existe risco de danos ou perda de propriedade.
Não toque nos componentes de metal do produto quando remove o filtró de ar.
·Existe risco de ferimentos pessoais.
Não introduza as性和 outros objectos pelas entradas ou saidas de ar encontrar o 商品 estiver a funcional.
·Existem componentes afiados e em movimento que podemcausecerimentos pessoais.
Não inclina a unidade quando a remover ou a desinstalar.
·A agua condensada no seu interior pode verteer.
A desmontagem da unidade, o tratamento do oleo refrigerante e de componentes eventualisdeer ser feito de acordocom as normas locais e nationals.
Se o liquidido das pilhasentrarmem contacto com a sua peselou roupas, lave-as bem com água limpa. Nãoutilize o controlo remoto se as pilhas tiverem cerrado.
·Os produits químicos nas pilhascemprovocarqueimaduras ou及其他perigos para a)sáude.
Não exponha a sua pesel, criançasou plantas à corrente de ar frio ou quente.
·Isto pode ser prejudicial para a sua)sáude. | Não bloqueie as entradas nem as saídas do fluxo de ar.
·Pode provocar avaria do produto.
Não pise nen coloque nada sobre o produto.(unidades exteriores)
·Existe risco de ferimentos pessoais e avaria do produto.
Seja cuidadoso ao desempacotar e instalar o produto.
·As arestas afiadas podem provocar ferimentos.
Não misture ar nem gás差别de refrigerantespecificamente que éutilizando noSYSTEMa.
·Se for introduzido ar noSYSTEMdo refrigerante, resultará uma pressão excessivamente elevada, que provocariandos no equipamento ouferimentos.
Substitua todas as pilhas do controlo remoto por novas do mesmo tipo.
Não misture pilhas novas e usadas ou differentes想不到e pilhas.
·Existe perigo de incêndio ou avaria do produto.
Se ingerir o liquido das pilhas, escove osseus dentés e consulta ummedicalo.
Não use o controlo remotose as pilhas tiverem cerrado.
·Os químicos contidos nas pilhascemprovocarqueimaduras ou及其他problems de sáude.
Não beba aágua que é drenada do produto.
·Não é Saudável e pode provocar problemas de sáude. | Utilize um pano macio para limpar. Nãoutilize detergentes agressivos, solventesprodutos delimpeza, etc.
·Existe perigo de incêndio,choque eletrico oudanos nos componentes plácicos do produto.

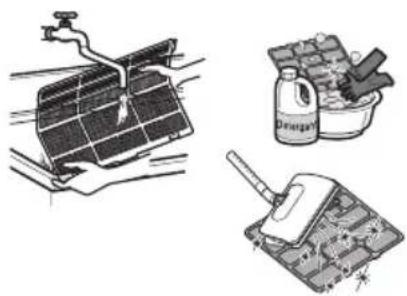

Introduza sempre o filtró de forma seguraapós a limpeza. Limpe o filtró a cada dosassemanas ou mais freqüentemente, ses necessário.
·Um filtró sujo reduz a eficiência.
Se ocorrouma fuga de gás refrigerantedurante a reparação, não toque no local dafuga do gás refrigerante.
·O gás refrigerante pode provocar frieiras(queimaduras provocadas pelo frio)
Se ocorro uma fuga de gás refrigerantedurante a instalação, ventilimimediatamente aarea.
·Se não o fazer, os resultados são nefastos paraa sua Saúde.
Não recarregue nen desmonte as pilhas. Nãoelimine as pilhas através do fogo.
·Podem arder ou explodir.
Não deixe or ar condicionado a funcionardurante muito tempo quando ahumidade forduito elevada e as portas e janelas estiveremabertas.
·Poderá condenser-se humidade e molhar oudanificar as mobiliarias.
Utilize um banco firme ou uma escada quando for limpar,realizar a manutençaoourepar o produto em zonas altas.
·Seja cuidadoso e eviteferimentos pessoas. |
Segurança Elétrica
AVISO
- Esta aplicação deve ser corretamente ligada à terra. Para minimizar o risco de choque elétrico, deve sempre ligar a uma tomada com terra.
- Não corte ou retire o pino de terra da ficha elétrica.
- Encaixar o terminal do adaptador de terra ao parafuso da cobertura do receptáculo da parede não liga a aplicação à terra, a menos que o parafuso da tampa seja de metal e não isolado, e o receptáculo da parede esteja ligado à terra através da cablagem da casa.
- Se tiver qualquer dúvida sobre se o ar condicionado está corretamente ligado à terra, peça a um eletricista qualificado para verificar a tomada e o circuito.
Uso Temporário de um Adaptador
Desaconselhamos fortemente o uso de um adaptador devido a riscos potenciais. Para ligações temporárias, use apenas um adaptador listado UL, disponível na maior parte das lojas de material elétrico. Certifique-se de que a ranhura grande do adaptador está alinhada com a ranhura grande do receptáculo para uma ligação com a polaridade correta.
Para desligar o cabo elétrico do adaptador, use uma mão em cada um, para evitar danificar o terminal de terra. Evite desligar com frequência o cabo elétrico, o que pode causar eventuais danos no terminal de terra.
AVISO
- Nunca use o aparelho com um adaptador avariado.
Uso Temporário de um Cabo de Extensão
Este aparelho deve ser instalado de acordo com os regulamentos nacionais em matéria de cablagem. Este guia funciona como uma orientação para ajudar a explicar as características do produto.
Símbolos utilizados neste Manual
Este símbolo alerta-o para o perigo de choques elétricos.
Este símbolo alerta-o para perigos que podem danificar o aparelho de ar condicionado.
NOTA
Este símbolo indica a existência de notas especiais.
A seguir, apresentamos uma breve introdução sobre as unidades interiores e exteriores. Por favor, consulte as informações específicas para o seu tipo de unidade interior.

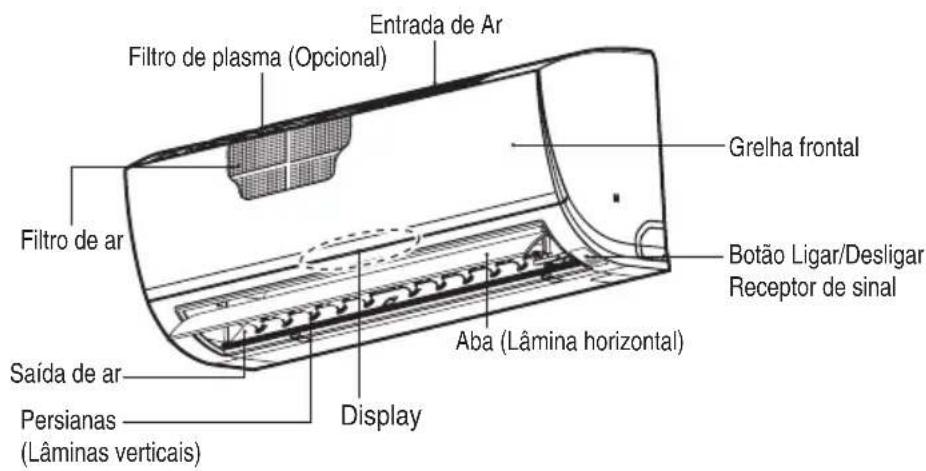

Unidades Interiores
Tipo Mural (Standard)
Indicadores Luminosos do painel de aparência
O ecrã será ativado durante 10 segundos durante a operação de ARRANQUE ou premindo um botão no controlo remoto. Após 10 segundos, o ecrã mantém cerca de 50% da luminosidade.
- Lâmpada azul: Durante arrefecimento, desumidificação saudável, funcionamento automático arrefecimento, Transição Auto arrefecimento, circulação do ar. Código de erro (1 dígito)
- Lâmpada vermelha: Durante aquecimento, funcionamento automático aquecimento, Transição Auto aquecimento. Código de erro (10 dígitos)
Função de Auto-diagnóstico
- Indicador de erro: Acende a lâmpada azul e a lâmpada vermelha pisca alternadamente: indica o código de erro
| Código deerro | Descrição |
| 01 Erro do termistor interior (TH1) | |
| 02 Erro sensor de tubagem interior de saída (TH1) | |
| 03 Erro controlo remoto | |
| 05 Erro comunicação entre entrada e saída | |
| 06 Erro sensor de tubagem interior de saída (TH2) | |
| 10 Bloqueio ventoinha BLDC interior | |
| 12 Erro sensor tubagem média interior (TH3) | |
Instruções de Funcionamento

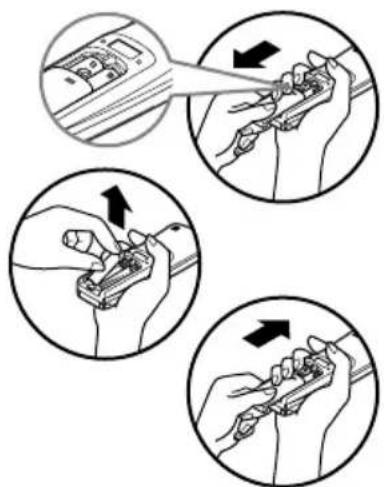

Como inserir as pilhas
- Retire a tampa do compartimento para pilhas, empurrando-a na direção da seta.
- Insira pilhas novas, certificando-se de que os polos (+) e (-) das pilhas são corretamente instalados.
- Volte a instalar a tampa, deslizando-a para a posicionar.
NOTA
- Utilize/substitua sempre ambas as pilhas por outras do mesmo tipo.
- Se o Sistema não for utilizado durante um longo período de tempo, remova as pilhas para preservar o seu período de vida útil.
- Se o ecrã de aparência do controlo remoto começar a esbater-se, substitua ambas as pilhas.
- Utilizar pilhas AAA (1,5 volts).

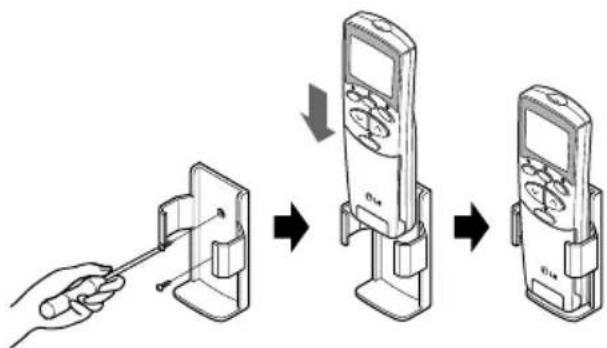

Manutenção do Controlo Remoto Sem Fios
- Selecione um local adequado de acesso fácil e simples.
- Fixe firmemente o suporte a uma parede, etc. com os parafusos fornecidos.
- Faça deslizar o controlo remoto para o interior do suporte.
NOTA
- O controlo remoto nunca deve ser exposto diretamente à luz solar.
- O transmissor e o recetor de sinal devem ser sempre mantidos limpos para processarem comunicações adequadas. Utilize um pano macio para os limpar.
- Caso outros aparelhos também sejam comandados com o controlo remoto, altere-lhes a posição ou consulte o seu técnico de reparações.

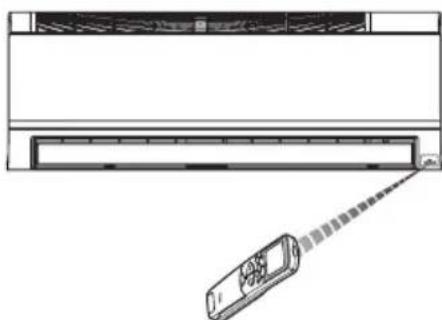

- O recetor de sinal está situado no interior da unidade.
- Aponte o controlo remoto na direção da unidade para a comandar.
Não deverão existir bloqueios de nenhum tipo entre ambos.
Controlo Remoto Sem Fios
Os controlos terão o seguinte aspeto.
NOTA
- BOTÃO LIGAR/DESLIGAR
Para ligar/desligar a unidade.

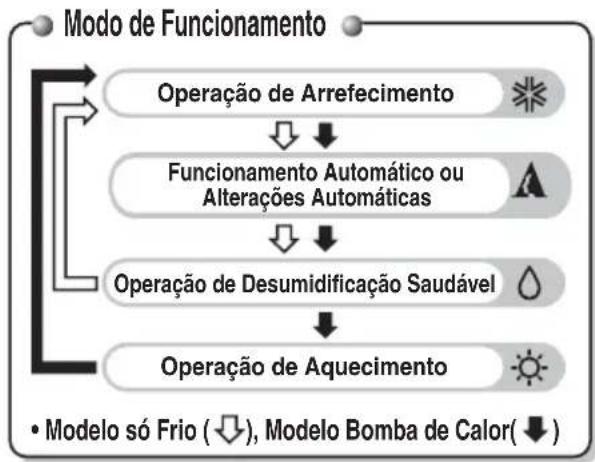

- BOTÃO DE SELEÇÃO DE MODO DE FUNCIONAMENTO
- BOTÕES DE REGULAÇÃO DA TEMPERATURA DA DIVISÃO
Para selecionar a temperatura da divisão.
- BOTÃO SELETOR DA VELOCIDADE DA VENTOINHA INTERIOR
Para selecionar a velocidade da ventoinha em quatro posições: baixa, média, alta e CHAOS.
- BOTÃO JATO FRIO/JATO QUENTE
Usado para ligar e desligar a refrigeração e o aquecimento.
O Jato Frio/Jato Quente fazem a ventoinha operar a alta velocidade.
- BOTÃO CHAOS SWING
Para parar ou iniciar o movimento das persianas e para definir a direção de fluxo de ar pretendida cima/baixo.
- BOTÕES DE LIGAR/DESLIGAR O TEMPORIZADOR
Para definir a hora de início e de fim do funcionamento.
- BOTÕES DE ACERTO DAS HORAS
Para acertar as horas.
- BOTÃO PARA ATIVAR/CANCELAR O TEMPORIZADOR
Para ativar ou cancelar o funcionamento do temporizador.
- BOTÃO DO MODO SLEEP AUTOMÁTICO
Para ativar o funcionamento do modo automático sleep.
- BOTÃO DE CIRCULAÇÃO DO AR (OPCIONAL)
Para fazer circular o ar numa divisão sem realizar operações de arrefecimento ou aquecimento.
BOTÃO DO MODO DE ARREFECIMENTO PARA POUPANÇA DE ENERGIA (OPCIONAL) Para modelos do tipo inverter.
- BOTÃO DE VERIFICAÇÃO DA TEMPERATURA DA DIVISÃO
Para verificar a temperatura da divisão.
- BOTÃO DE PLASMA (OPCIONAL)
Para ativar ou desativar a função de purificação através do plasma.
- BOTÃO DE CONTROLO DA DIREÇÃO DO FLUXO DE AR HORIZONTAL (OPCIONAL)
Para definir a direção pretendida do fluxo de ar horizontal.
- BOTÃO RESET
Utilizado antes de acertar as horas.
- BOTÃO DE 2ª FUNÇÃO
Utilizado antes da utilização dos modos impressos a azul na parte inferior dos botões.
- BOTÃO DE LIMPEZA AUTOMÁTICA (OPCIONAL)
Em alguns modelos, este botão possui uma 2ª função de controle da luminosidade dos Indicadores Luminosos.
- BOTÃO LCD DE LUMINOSIDADE (OPCIONAL)
Destina-se a ajustar a luminosidade do LCD.
Para usar as funções impressas a azul na parte inferior dos botões, prima primeiro o botão 2ª F e a seguir a função que pretender. Ao premir o botão 2ª F, ativa a função impressa a azul do respectivo botão. Para cancelar a função, prima outra vez o botão 2ª F; se não o fizer, a função desativa-se automaticamente se não for utilizada dentro de 10 segundos.

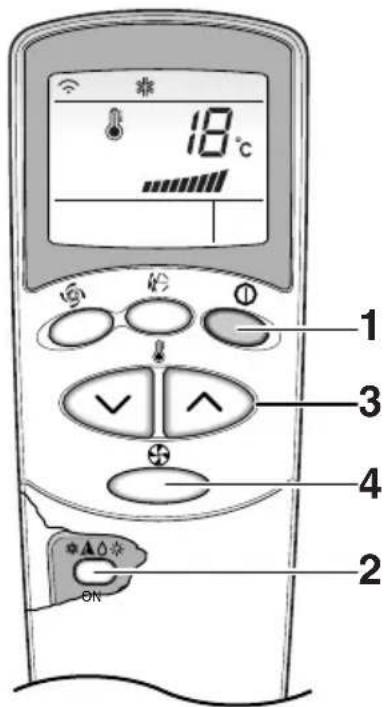

Modo de Funcionamento
1. Prima o BOTÃO LIGAR/DESLIGAR para ligar a unidade. A unidade emitirá um sinal sonoro.

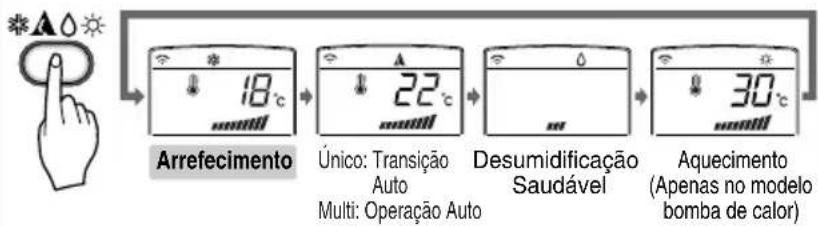

2. Abra a porta do controlo remoto e prima o botão do modo de funcionamento. Sempre que premir este botão, o modo de funcionamento é alterado na direção da seta.
3. Para as operações de arrefecimento ou de aquecimento, regule a temperatura interior que pretender premindo os BOTÕES DE REGULAÇÃO DA TEMPERATURA DA DIVISÃO.
Para arrefecimento, pode ser regulado entre 18°C e 30°C, e para aquecimento, o intervalo situa-se entre 16°C e 30°C.

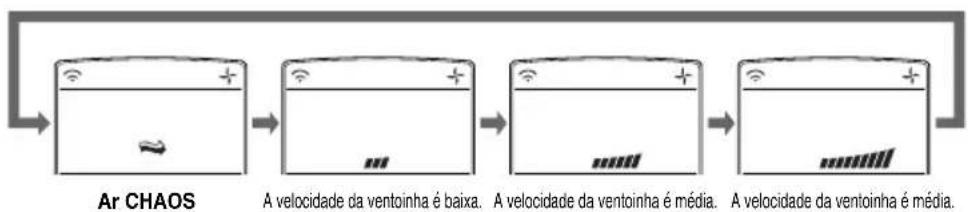

4. Regule a velocidade da ventoinha com o controlo remoto. Pode selecionar a velocidade da ventoinha em quatro posições - baixa, média, alta e CHAOS, premindo o BOTÃO SELECTOR DA VELOCIDADE DA VENTOINHA INTERIOR.
Sempre que o botão é premido, o modo da velocidade da ventoinha é alterado.
Ventilação natural pelo sistema CHAOS
Para uma sensação de frescor, prima o Seletor de Velocidade da Ventoinha Interna e regule para o modo CHAOS. Neste modo, a ventilação sopra como uma brisa natural, mudando automaticamente a velocidade da ventoinha de acordo com o sistema CHAOS.
Operação de Desumidificação Saudável
Desumidificação Saudável
Durante a operação de desumidificação saudável:
Se selecionar o modo de desumidificação pelo botão de seleção de funcionamento, o A/C inicia a função de desumidificação. Este regula automaticamente a temperatura ambiente e o volume de fluxo de ar para o melhor estado de desumidificação, com base na temperatura ambiente atual detectada. Neste caso, no entanto, a temperatura regulada não é visualizada no controle remoto e não pode controlar a temperatura ambiente. - Durante a função de desumidificação Saudável, o volume de fluxo de ar é automaticamente regulado de acordo com o algoritmo de otimização que responde ao estado de temperatura ambiente atual, para que o quarto seja mantido Saudável e confortável mesmo numa estação muito úmida.
Para usar o modo de desumidificação Saudável, siga os passos 1, 2 e 4 (Consulte o modo de estrutura)
Neste modo de funcionamento, a definição da temperatura e a velocidade da ventoinha são automaticamente reguladas através de um sistema de controle eletrônico que toma por base a temperatura atual da divisão. Se sentir calor ou frio, prima os botões de regulação da temperatura respectivamente para obter um efeito de maior arrefecimento ou aquecimento.
Para usar o funcionamento automático, siga os passos 1 e 2. (Consulte o modo de funcionamento)
Operação de Alterações Automáticas (Opcional)
Alterações Automáticas
O funcionamento automático consiste basicamente na utilização da função de aquecimento ou de arrefecimento do ar condicionado. Mas, durante esta operação, o controlador altera automaticamente o modo de funcionamento para manter a temperatura num intervalo de ±2°C em relação à temperatura definida.
Para usar esta operação, siga os passos 1, 2, 3 e 4. (Consulte o modo de funcionamento)
Operação de JET COOL / HEAT
A função JET COOL pode ser realizada para refrigerar rapidamente a divisão no calor do verão. Quando esta função é ativada, o ar condicionado funciona em modo de arrefecimento com uma velocidade da ventoinha muito elevada e uma definição de temperatura de 18°C durante 30 minutos, para uma refrigeração rápida e eficaz.
Da mesma forma, a função de aquecimento a jato (disponível apenas em alguns modelos) aquece rapidamente a divisão, fazendo o aparelho funcionar com uma velocidade de ventoinha muito elevada e uma definição de temperatura de 30°C durante 60 minutos.
Pode ativar esta operação, premindo o BOTÃO JET COOL.
Para passar do modo de refrigeração a jato para o modo de refrigeração com a ventoinha em alta velocidade, prima o BOTÃO JET COOL, o BOTÃO SELETOR DA VELOCIDADE DA VENTOINHA INTERIOR ou o BOTÃO DE REGULAÇÃO DA TEMPERATURA DA DIVISÃO mais uma vez.
NOTA
- A operação Jet Cool/Heat não pode ser ativada durante a operação de Circulação do Ar e a operação de mudança automática.
- A operação de Aquecimento Jato não pode ser ativada quando o cabo do controlo remoto está ligado.
- É possível usar a função Jato Calor, premindo o BOTÃO JATO FRIO/CALOR na operação de aquecimento.
Limpeza Automática
Durante a função de Limpeza Automática, a humidade retida nas unidades internas após a Operação de Refrigeração ou de Desumidificação Saudável pode ser removida.
- Prima o BOTÃO DE LIMPEZA AUTOMÁTICA para ativar esta função.
- Agora, sempre que desligar a unidade, a ventoinha interior continua a funcionar internamente durante cerca de 15 minutos sem realizar operações de refrigeração ou de desumidificação. Além disso, a persiana está fechada.
- Isto permite secar quaisquer restos de humidade e limpa a unidade por dentro.
- Se premir o BOTÃO DE LIMPEZA AUTOMÁTICA outra vez durante a operação, esta função é cancelada.
NOTA
No decurso da função de limpeza automática, só podem ser utilizados o BOTÃO LIGAR/DESLIGAR, o BOTÃO PLASMA e o BOTÃO DE LIMPEZA AUTOMÁTICA.
Modo de Arrefecimento para Poupança de Energia (Opcional)
O modo de arrefecimento para poupança de energia permite a poupança de energia nos modos de funcionamento de arrefecimento e de desumidificação saudável, porque permite um funcionamento eficiente ao definir o tempo de adaptação corporal de acordo com as mudanças de tempo e de temperatura e ajustando automaticamente a temperatura pretendida.
- Prima o BOTÃO LIGAR/DESLIGAR para ligar a unidade.
- Abra a porta do controlo remoto. Selecione a função de refrigeração ou a função de desumidificação saudável.
- Prima o BOTÃO MODO DE ARREFECIMENTO PARA POUPANÇA DE ENERGIA.
- Para cancelar o modo de arrefecimento para poupança de energia, prima novamente o BOTÃO MODO DE ARREFECIMENTO PARA POUPANÇA DE ENERGIA e a unidade passa a funcionar no modo anterior (Modo de arrefecimento ou de desumidificação saudável).
Luminosidade do Ecrã (Opcional)
A luminosidade do ecrã pode ser ajustada através do controlo remoto.
Prima o botão de arranque/paragem para iniciar a unidade. Abra a porta do controlo remoto, prima o botão 2ndF e prima o botão de luminosidade do ecrã.
O ecrã ficará escuro. Prima novamente o botão para definir a luminosidade do ecrã.

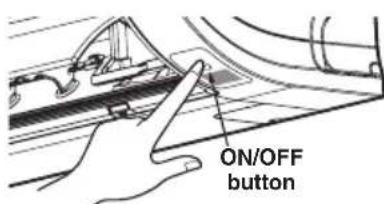

Funcionamento forçado
Procedimentos de funcionamento quando não pode ser utilizado o controlo remoto.
O funcionamento será iniciado se for premido o botão LIGAR/DESLIGAR.
Se pretender terminar o funcionamento, volte a premir este botão.
| Modelo de refrigeração | Modelo de bomba de Calor |
| Temp. Ambiente ≥ 24°C | 21°C ≤ Temp. Ambiente < 24°C Temp. Ambiente < 21°C |
| Modo de Funcionamento | Refrigeração Refrigeração | Desumidificação Saudável Aquecimento |
| Velocidade da Ventoinha Interior | Elevada Elevada Elevada Elevada | | | |
| Definição de Temperatura | 22°C 22°C 23°C 24°C | | | |
Operação de teste
Durante a operação de teste, a unidade funciona em modo de refrigeração com a ventoinha a uma velocidade elevada durante 18 minutos.
Durante a operação de teste, se for captado um sinal do controle remoto, a unidade passa a funcionar de acordo com a determinação do controle remoto.
Se pretender utilizar esta operação, prima e mantenha premido o botão LIGAR/DESLIGAR durante 3-5 segundos até ser emitido um sinal sonoro pelo aparelho.
Se pretender terminar esta operação, torne a premir este botão.
Modo Sleep
- Prima o BOTÃO DO MODO SLEEP AUTOMÁTICO para definir a hora a que pretende que a unidade se desligue automaticamente.
- O temporizador é programado com incrementos de uma hora, premindo o BOTÃO DO MODO SLEEP AUTOMÁTICO de 1 a 7 vezes. O modo Sleep está disponível entre 1 a 7 vezes. Para alterar o período de tempo em intervalos de 1 hora, prima o BOTÃO DE MODO SLEEP AUTOMÁTICO quando aponta para o aparelho de ar condicionado.
NOTA
- O modo stand-by pode operar a ventoinha interna a velocidade lenta no modo de refrigeração e a baixa velocidade no modo aquecimento, para uma noite mais agradável.
Em modo de arrefecimento ou em modo de desumidificação saudável:
A temperatura regulada aumenta automaticamente das vezes 1°C durante os próximos períodos de 30 minutos consecutivos (2°C em 1 hora) para proporcionar um descanso confortável. Esta será a regulação final da temperatura quando o modo Sleep estiver a funcionar.
Acertar a Hora Atual
- As horas só podem ser acertadas ao premir o BOTÃO RESET. Quando substituir as pilhas, deverá premir o BOTÃO RESET para acertar as horas. Prima o botão de Ligar/Desligar.
- Prima o botão 2ndF e verifique se o ícone surge.
- Prima os BOTÕES DE ACERTO DAS HORAS para acertar as horas.
- Prima o BOTÃO ACERTAR/CANCELAR HORA.
NOTA
Verifique o indicador de A.M. e P.M.
REGULAÇÃO do Temporizador
- Não se esqueça de acertar a hora atual no écrã do controlo remoto.
- Prima o botão 2# F.
- Prima os BOTÕES DE LIGAR/DESLIGAR TEMPORIZADOR para ligar ou desligar o temporizador.
- Prima os BOTÕES DE ACERTO DAS HORAS até acertar as horas que pretender.
- Para definir as horas selecionadas, prima os BOTÕES DE REGULAÇÃO DO TEMPORIZADOR apontando o comando na direção do receptor de sinal.
Para cancelar as regulações do temporizador
Verifique se o ícone 2ndF está desligado.
Prima o BOTÃO DE CANCELAMENTO DO TEMPORIZADOR, apontando o controlo remoto para o receptor do sinal.
(O indicador luminoso do temporizador no aparelho de ar condicionado e no écrã desaparecem.)
NOTA
Selecione um dos seguintes quatro temas de operação.
Atraso ligado e temporizador desligado
Controlo de Direção do Fluxo de Ar Vertical/Horizontal (Opcional)
O fluxo de ar ascendente/descendente (fluxo de ar vertical) pode ser regulado utilizando o controlo remoto.
- Prima o BOTÃO DE LIGAR/DESLIGAR para ligar a unidade.
- Prima o BOTÃO CHAOS SWING.
- As persianas oscilarão automaticamente para cima e para baixo.
- Para parar a persiana no ângulo que pretender, volte a premir o botão.
(Opcional)
O fluxo de ar para a esquerda/direita (fluxo de ar horizontal) pode ser regulado utilizando o controlo remoto. 1. Prima o BOTÃO DE LIGAR/DESLIGAR para ligar a unidade. 2. Prima o BOTÃO DE DIREÇÃO DO FLUXO DE AR HORIZONTAL. 3. As persianas oscilarão automaticamente para a esquerda e para a direita. 4. Para parar as persianas no ângulo que pretender, volte a premir o botão.
(Opcional)
Ajuste a direção do fluxo de ar horizontal movendo manualmente a direção das aberturas horizontais de fluxo de ar. Neste momento, tenha cuidado para não tocar na ventoinha com as mãos.
NOTA
- Ao premir o BOTÃO CHAOS SWING, a direção do fluxo de ar horizontal é automaticamente alterada, tendo por base o algoritmo Chaos para a distribuição equitativa do ar na divisão e, ao mesmo tempo, para fazer com que o corpo humano se sinta o mais confortável possível, como se estivesse a desfrutar de uma brisa natural.
- Utilize sempre o controlo remoto para regular a direção do fluxo de ar ascendente e descendente. A manipulação da persiana de direção do fluxo de ar vertical pode danificar o mecanismo da mesma. Quando a unidade está desligada, a persiana de direção do fluxo de ar ascendente/descendente bloqueia o ventilador de saída de ar do sistema.
Modo de Circulação do Ar
Esta operação faz com que se processe a circulação do ar sem que se realizem arrefecimento ou aquecimentos. Pode ser ativada premindo o BOTÃO DE CIRCULAÇÃO DO AR. Depois de ativada a circulação do ar, poderá selecionar a velocidade do ar, premindo o BOTÃO SELETOR DA VELOCIDADE DA VENTOINHA INTERIOR.
NOTA
O Ar CHAOS economiza energia e evita o sobrearrefecimento. A velocidade da ventoinha é automaticamente alterada de alta para baixa ou vice-versa, dependendo da temperatura ambiente.
Função de Reconfiguração Automática
Esta função é muito útil caso ocorra uma falha de energia. Quando a energia é restituída após a falha, esta função reconfigura as anteriores condições de funcionamento e o ar condicionado funcionará com as mesmas definições.
NOTA
Esta função funciona ativada pelas predefinições de fábrica, mas pode desativá-la, premindo o botão de LIGAR/DESLIGAR durante 6 segundos. O ecrã piscará duplamente 3~4 vezes. Para voltar a ativá-la, volte a premir aquele botão durante 6 segundos. O ecrã piscará 3~4 vezes.
Modelos: PQRCVSA0
Junte o autocolante de informação dentro da porta. Escolha o idioma apropriado dependendo do seu país.
ECRÃ DE INDICAÇÃO DE OPERAÇÃO 2 BOTÃO DE CONFIGURAÇÃO DE TEMPERATURA 3 BOTÃO DE VELOCIDADE DE VENTILAÇÃO 4 BOTÃO ON/OFF 5 BOTÃO DE SELEÇÃO DO MODO DE OPERAÇÃO 6 RECETOR DO CONTROLO REMOTO SEM FIOS
- Alguns Produtos não recebem sinais sem fios.
7 BOTÃO DE FLUXO DE AR 8 BOTÃO DE SUBFUNÇÃO 9 BOTÃO DE CONFIGURAÇÃO DE FUNÇÃO 10 BOTÃO DE VENTILAÇÃO RESERVA 12 BOTÃO CIMA, BAIXO, ESQUERDA, DIREITA
- Para verificar a temperatura interior, pressione o botão
13 BOTÃO DE TEMPERATURA DA DIVISÃO 14 BOTÃO DE CONFIRMAR/CANCELAR 15 BOTÃO SAIR
- Algumas funções podem não estar disponíveis ou podem aparecer dependendo do tipo de produto. Leia o Manual de Utilização do Controlo Remoto para mais informações sobre o método de operação.
Manutenção e Assistência Técnica
CUIDADO
Antes de efectuar qualquer manutenção, desligue a principal fonte de alimentação do sistema, desligue o disjuntor do circuito e retire da tomada a ficha eléctrica.
Limpe a unidade com um pano macio e seco. Não utilize lixívia nem abrasivos.
CUIDADO
- Água acima de 40°C pode causar deformação e/ou descoloração.
- Substâncias voláteis. Podem danificar as superfícies do ar condicionado.
Filtros de Ar
Os filtros de ar por detrás do painel / grade frontal devem ser inspeccionados e limpos a cada 2 semanas ou mais, se necessário.
Para remover os filtros, consulte os DIAGRAMAS auto-explicativos para cada tipo de modelo. Limpe os filtros com um aspirador ou com água tépida saponificada. Se a sujidade não for facilmente removida, lave com uma solução de detergente diluído em água tépida. Deixe secar bem à sombra antes de voltar a instalar os filtros no lugar.
Filtro Anti-Alérgico + Filtro Triplo
Remova o Filtro Anti-Alérgico + Filtro Triplo por detrás do filtro de ar e exponha-os à luz directa do sol durante 2 horas.
A seguir, insira esses filtros na posição original.

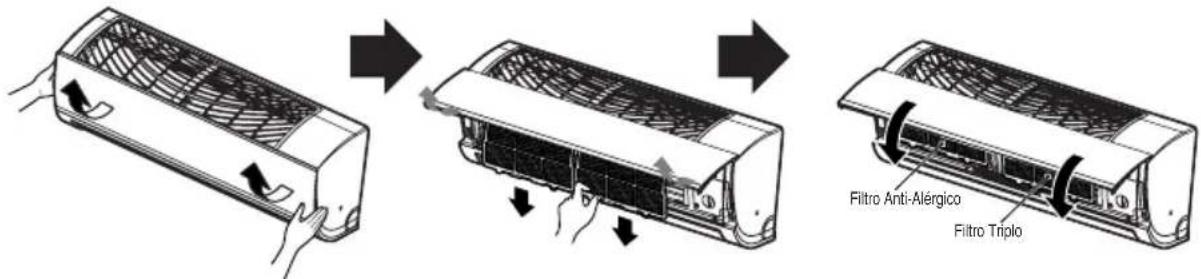

Remoção dos Filtros
Limpe o painel frontal, conforme demonstrado.
A seguir, puxe a patilha do filtro ligeiramente para a frente para remover o filtro de ar.
Depois de retirar o filtro de ar, remova o Filtro Triplo Anti-Alérgico puxando-o suavemente para fora.
Unidade Exterior
As aberturas de permutação de calor e as ventilações do painel da unidade exterior devem ser verificadas regularmente. Se estiverem obstruídas com sujidade ou fuligem, o permutador de calor e as ventilações do painel podem ser limpos a vapor por um profissional.
NOTA
Aberturas sujas ou obstruídas reduzirão a eficácia de funcionamento do sistema, originando custos de funcionamento mais elevados.
Conselhos de Utilização
Não arrefeça demasiado a divisão.
Tal não é bom para a saúde e gasta muita eletricidade.
Mantenha as persianas ou cortinas fechadas.
Não deixe a luz solar direta entrar na divisão quando o ar condicionado está em funcionamento.
Regule a direção do fluxo de ar vertical e horizontal para garantir a existência de uma temperatura uniforme na divisão.
Certifique-se de que as portas e janelas estão bem fechadas.
Evite ao máximo abrir portas e janelas, para manter o ar fresco na divisão.
Bloqueios no filtro de ar reduzem o fluxo de ar e diminuem a refrigeração e os efeitos desumidificantes.
Como as janelas são mantidas fechadas, é bom abri-las e ventilar a divisão de vez em quando.
Utilize uma velocidade de ventoinha elevada para uma refrigeração eficiente e rápida.
A unidade debita a sua capacidade de refrigeração indica quando a velocidade da ventoinha é elevada.
Sugestões para Resolução de Problemas! Poupe tempo e dinheiro!
| Problema | | O que fazer Causas Poss |
| O ar preconditionado não arranca | ■O ar condicionado está desligado. | ●Certifique-se de que a tomada do ar condicionado está Completely insorida na tomada. |
| ■O fusível está queimado /o interruptor de circuito está obstruído. | ●Verifique os fusíveis homédicos/a caixa de circuitos e substitua o fusível ou reponha o circuito, se necessário. |
| ■Falha de energia. | ●Se ocorrera uma falha de energia, regule o controlo do modo para Off (desligado). quando a corrente for redesta, aguarde 3 minutos para reiniciar o ar condicionado, para evitar sobrecarregar o compressor. |
| ■Voltagem elevada. | ●Se a voltagem for involgarmente elevada ou baixa, o Disjuntor do circuito sera activado. |
| O ar condicionado não arrefece como deveria | ■O fluxo de ar está restringido. | ●Certifique-se de que não existem cortinas, estores ou moveis e bloquear a parte da fronte do ar condicionado. |
| ■O filtró de ar está sujo. | ●Limpe o filtró,leo menos, a cada 2 semanas. Consulte a coisa de Cuidados e Manutenção. |
| ■O quartoedia está quente. | ●Quando o ar condicionado é ligado pela primarya vez, deve dar tempo para a divisão arrefecer. |
| ■O ar frio está a escapar. | ●Verifique os registos abertos no chão e se o ar frio returna. |
| ■Verifique as regulações da temperatura. | ●Verifique se está correctos. |
| ■Pode existir uma fonte de aquecimento qualquer a funcionaldentre da divisão. | ●Verifique e remove esta fonte ou desligue-a quando estiver a utilizear o ar condicionado. |
- Se suceder algo anormal, como a libertação de cheiro a queimado, ruídos muito altos, etc., desligue a unidade e o disjuntor. Nunca tente reparar ou reiniciar por si mesmo o sistema nestes casos.
- O cabo elétrico principal está demasiado quente ou danificado.
- É gerado um código de erro no sistema de auto-diagnóstico.
- Sai água da unidade interior mesmo se o nível de humidade é baixo.
- Qualquer um dos interruptores, disjuntores (segurança, terra) ou fusíveis deixa de funcionar inadequadamente
O utilizador tem de realizar verificações e limpezas de rotina para evitar o mau funcionamento da unidade.
Caso ocorram situações especiais, os trabalhos de reparação devem ser realizados apenas por pessoal técnico qualificado.
