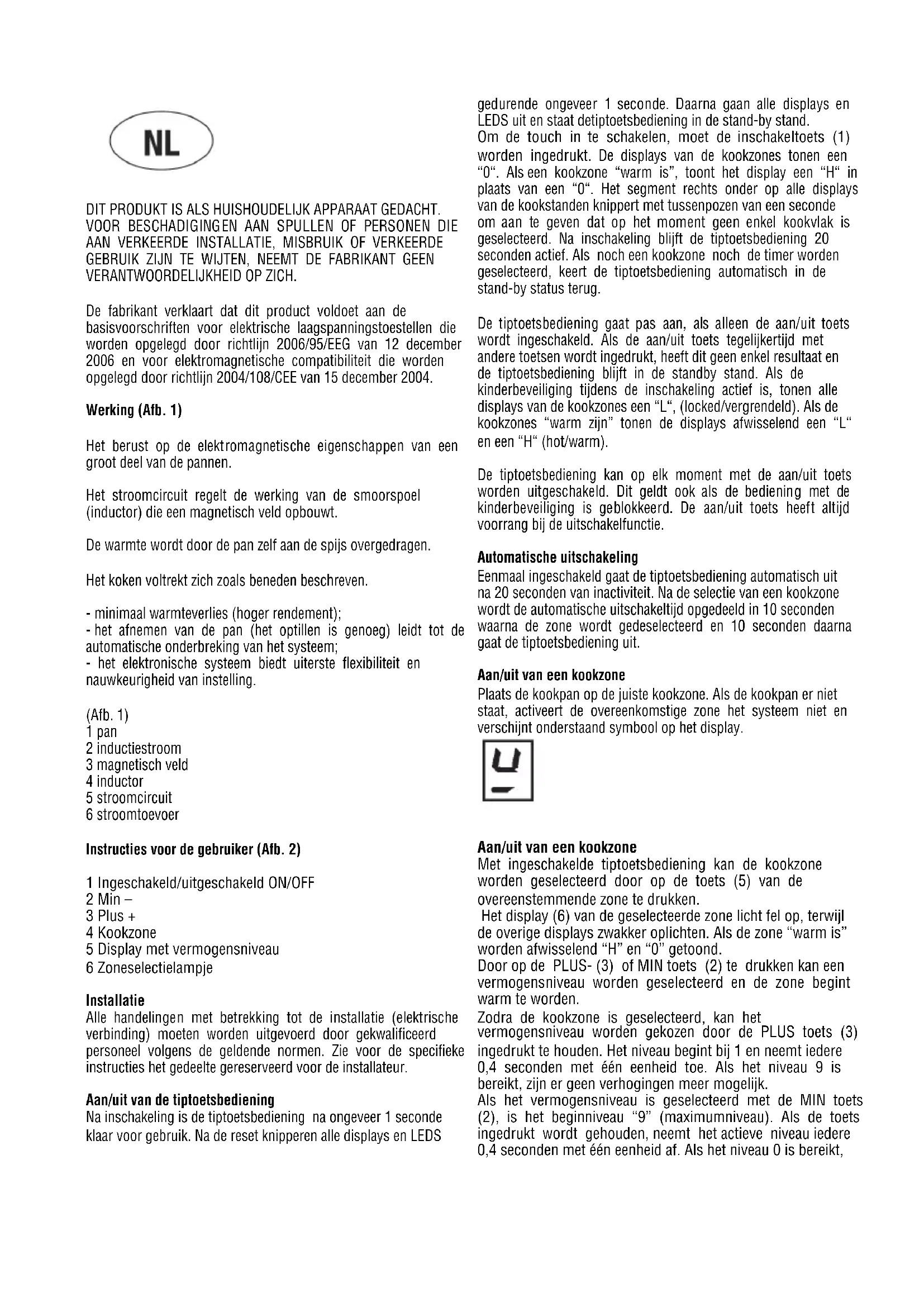

GEBRUIK ZIJN TE WIJTEN, NEEMT DE FABRIKANT GEEN VERANTWOORDELIJKHEID OP ZICH. De fabrikant verklaart dat dit product voldoet aan de basisvoorschriften voor elektrische laagspanningstoestellen die worden opgelegd door richtlijn 2006/95/EEG van 12 december 2006 en voor elektromagnetische compatibiliteit die worden opgelegd door richtlijn 2004/108/CEE van 15 december 2004. Werking (Afb. 1) Het berust op de elektromagnetische eigenschappen van een groot deel van de pannen. Het stroomcircuit regelt de werking van de smoorspoel (inductor) die een magnetisch veld opbouwt. De warmte wordt door de pan zelf aan de spijs overgedragen. Het koken voltrekt zich zoals beneden beschreven. - minimaal warmteverlies (hoger rendement); - het afnemen van de pan (het optillen is genoeg) leidt tot de automatische onderbreking van het systeem; - het elektronische systeem biedt uiterste flexibiliteit en nauwkeurigheid van instelling. (Afb. 1) 1 pan 2 inductiestroom 3 magnetisch veld 4 inductor 5 stroomcircuit 6 stroomtoevoer Instructies voor de gebruiker (Afb. 2) 1 Ingeschakeld/uitgeschakeld ON/OFF 2 Min – 3 Plus + 4 Kookzone 5 Display met vermogensniveau 6 Zoneselectielampje

Installatie Alle handelingen met betrekking tot de installatie (elektrische verbinding) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur. Aan/uit van de tiptoetsbediening Na inschakeling is de tiptoetsbediening na ongeveer 1 seconde klaar voor gebruik. Na de reset knipperen alle displays en LEDS gedurende ongeveer 1 seconde. Daarna gaan alle displays en LEDS uit en staat detiptoetsbediening in de stand-by stand. Om de touch in te schakelen, moet de inschakeltoets (1) worden ingedrukt. De displays van de kookzones tonen een “0“. Als een kookzone “warm is”, toont het display een “H“ in plaats van een “0“. Het segment rechts onder op alle displays van de kookstanden knippert met tussenpozen van een seconde om aan te geven dat op het moment geen enkel kookvlak is geselecteerd. Na inschakeling blijft de tiptoetsbediening 20 seconden actief. Als noch een kookzone noch de timer worden geselecteerd, keert de tiptoetsbediening automatisch in de stand-by status terug.

De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets wordt ingeschakeld. Als de aan/uit toets tegelijkertijd met andere toetsen wordt ingedrukt, heeft dit geen enkel resultaat en de tiptoetsbediening blijft in de standby stand. Als de kinderbeveiliging tijdens de inschakeling actief is, tonen alle displays van de kookzones een “L“, (locked/vergrendeld). Als de kookzones “warm zijn” tonen de displays afwisselend een “L“ en een “H“ (hot/warm). De tiptoetsbediening kan op elk moment met de aan/uit toets worden uitgeschakeld. Dit geldt ook als de bediening met de kinderbeveiliging is geblokkeerd. De aan/uit toets heeft altijd voorrang bij de uitschakelfunctie. Automatische uitschakeling Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uit na 20 seconden van inactiviteit. Na de selectie van een kookzone wordt de automatische uitschakeltijd opgedeeld in 10 seconden waarna de zone wordt gedeselecteerd en 10 seconden daarna gaat de tiptoetsbediening uit. Aan/uit van een kookzone Plaats de kookpan op de juiste kookzone. Als de kookpan er niet staat, activeert de overeenkomstige zone het systeem niet en verschijnt onderstaand symbool op het display.

Aan/uit van een kookzone Met ingeschakelde tiptoetsbediening kan de kookzone worden geselecteerd door op de toets (5) van de overeenstemmende zone te drukken. Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Als de zone “warm is” worden afwisselend “H” en “0” getoond. Door op de PLUS- (3) of MIN toets (2) te drukken kan een vermogensniveau worden geselecteerd en de zone begint warm te worden. Zodra de kookzone is geselecteerd, kan het vermogensniveau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 seconden met één eenheid toe. Als het niveau 9 is bereikt, zijn er geen verhogingen meer mogelijk. Als het vermogensniveau is geselecteerd met de MIN toets (2), is het beginniveau “9” (maximumniveau). Als de toets ingedrukt wordt gehouden, neemt het actieve niveau iedere 0,4 seconden met één eenheid af. Als het niveau 0 is bereikt,zijn er geen verdere verlagingen meer mogelijk. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd. Uitschakelen van een kookzone Selecteer de uit te schakelen zone met de overeenstemmende toets (5). Het display (6) van de geselecteerde zone licht fel op, terwijl de overige displays zwakker oplichten. Wanneer de PLUS (3) en MIN toets (2) tegelijkertijd worden ingedrukt, wordt het vermogensniveau van de zone op 0 ingesteld. Als alternatief kan de MIN toets (2) worden gebruikt om het vermogensniveau tot 0 te laten afnemen. Als een kookzone “warm is”, verschijnen afwisselend een “H” en een “0”. Uitschakelen van alle kookzones: Alle zones kunnen op elk moment tegelijkertijd worden uitgeschakeld met de aan/uit toets. In de stand-by modus verschijnt een “H“ voor alle kookzones die “warm zijn”. Alle andere displays zijn uit Vermogensniveau Het vermogen van de kookzone kan op 9 niveaus worden ingesteld die worden aangegeven door de symbolen van “1“ tot “9“ met behulp van de zeven-segment displays. Als u het vermogensniveau 9 inschakelt, wordt het vermogen van de kookzone linksvoor om veiligheidsredenen na 30 minuten werking een beetje verlaagd. Als er meer vermogen nodig is, dan moet het boosterniveau (“P”) worden geselecteerd.

Booster-functie Na het kiezen van de vereiste kookzone, kan de boosterfunctie geactiveerd worden door vermogensniveau 9 te selecteren en vervolgens de toets PLUS (3) in te drukken. Met deze functie kunnen bepaalde kookzones extra warm worden boven het nominale vermogen (het aantal zones die gelijktijdig met de booster kunnen werken, hangt af van het vermogen dat de verschillende zones op dat moment verbruiken; het totale verbruik moet lager liggen dan het maximumvermogen van de volledige kookplaat). Indien de gewenste zone voldoende capaciteit heeft om de booster-functie te activeren, verschijnt het symbool “P” op het display. Indien niet voldoende vermogen beschikbaar is, zal de temperatuurinstelling van de zone waarvan het verbruik zal worden verlaagd automatisch gedurende 3 seconden knipperen. De booster werkt maximaal 5 minuten aan één stuk door om uw keukengerei te beschermen. Nadat de booster automatisch is uitgeschakeld, blijft de kookzone op niveau “9” staan. De booster kan na een paar minuten opnieuw worden ingeschakeld. Indien de kookpan van de kookzone wordt verwijderd terwijl de booster actief is, blijft deze werken en gaat het aftellen van de tijd tot de uitschakeling gewoon door. De regeling van het vermogen werkt volgens het principe dat de laatste wijziging van de temperatuursinstelling van de verschillende zones absolute voorrang heeft. Dat betekent dat de eerder ingestelde temperatuurniveaus van de overige kookzones automatisch kunnen worden verlaagd. Indien de inductieplaat vaststelt dat een bepaalde kookzone moet worden verlaagd, zal het display van de zone gedurende 3 seconden knipperen om de correctie aan te kondigen. Indien de geselecteerde zone aangepast wordt voordat de correctieperiode is afgelopen, zal de vermogensregelaar de verdeling opnieuw analyseren. Indien geen vermogensbeperking meer nodig is, stopt het knipperen en blijft de oorspronkelijke temperatuursinstelling behouden op het overeenkomstige display. Indien de vermogensverdeling opnieuw wordt veranderd door de gebruiker, wordt de instelling van de zones die automatisch werden verlaagd in geen geval automatisch verhoogd. Restwarmte-indicator Waarschuwt de gebruiker dat het glas een gevaarlijke temperatuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur wordt bepaald volgens een wiskundig model en eventuele restwarmte wordt met een “H” aangeduid door het desbetreffende zeven-segment display. De verwarming en de afkoeling worden berekend met betrekking tot:

• het geselecteerde vermogensniveau (van “0“ tot “9“)

• Werkingstijd Nadat de kookzone is uitgeschakeld, toont het desbetreffende display een “H” totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (

60°C). Automatische uitschakeling (limiet van de werkingsduur) Afhankelijk van het vermogensniveau wordt elke kookzone na een vooraf ingestelde maximale duur uitgeschakeld, als er op geen enkele knop wordt gedrukt. Elke verrichting met betrekking tot een kookzone (met de knoppen +, -) zorgt ervoor dat de maximale werkingsduur terug van bij het begin aftelt. Beveiliging in geval van een onbedoelde inschakeling.

• Als de elektronische controle gedurende ongeveer 10 sec. Een continue inschakeling van een toets detecteert, gaat hij automatisch uit. De controle geeft gedurende 10 seconden een geluidssignaal dat de gebruiker waarschuwt dat er een voorwerp op de sensoren ligt. De displays tonen de foutcode “ E R 0 3 “, die op het display wordt weergegeven totdat de elektronische controle de fout detecteert. Als de kookzone “warm is”, verschijnt een “H” op het display afgewisseld door het foutsignaal.

• Als binnen 20 seconden na de inschakeling van de tiptoetsbediening geen enkele kookzone wordt ingeschakeld, keert de controle terug naar de standby stand. (Zie ook paragraaf 1.2)

• Als de controle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zodat de controle op elke willekeurig moment kan worden uitgeschakeld, ook als meerdere toetsen worden ingedrukt of een toets continu wordt ingedrukt.

• In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controle echter weer kan worden ingeschakeld, moet hij vaststellen dat geen enkele toets geactiveerd is. Toetsenblokkering (kinderbeveiliging)

Kinderbeveiliging: Toetsenblokkering: Om de veiligheidsvoorziening voor kinderen te activeren nadat u de Touch Control hebt ingeschakeld, drukt u gelijktijdig op de selectietoets van de zone rechtsonder en de "-"-knop en drukt u vervolgens opnieuw op de selectietoets van de zone rechtsonder. Er verschijnt een “L” die staat voor LOCKED(kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone “warm is” worden de “L” en de “H” afwisselend weergegeven. Deze handeling moet binnen 10 seconden worden uitgevoerd en geen enkele van de hierboven beschreven toetsen mag geactiveerd zijn. Zo niet, dan wordt de volgorde onderbroken en is het kookvlak niet vergrendeld. De elektronische controle blijft geblokkeerd totdat hij door de gebruiker wordt gedeblokkeerd, ook als hij in de tussentijd uit en weer in is geschakeld. Ook een reset van de tiptoetsbediening (na een stroomonderbreking) heft de toetsenblokkering niet op. Deblokkeren van de toetsen omte koken: om de tiptoetsbediening te deblokkeren moeten de selectietoets van de kookzone rechts onder en de MIN-toets tegelijkertijd worden ingeschakeld. De “L“ (LOCKED/vergrendeld) op het display verdwijnt en alle kookzones tonen een “0“ met een knipperend segment. Als een kookzone “warm is”, wordt de “H” in plaats van de “0” weergegeven. Nadat de tiptoetsbediening is uitgeschakeld, is de kinderbeveiliging opnieuw actief. Opheffen van de toetsenblokkering: Na inschakeling van de tiptoetsbediening kan de kinderbeveiliging worden uitgeschakeld. Hiervoor moeten de selectietoets van de kookzone rechts onder en de MIN-toets tegelijkertijd worden geactiveerd en vervolgens alleen de MIN- toets. Als alle passages binnen 10 seconden in de juiste volgorde worden uitgevoerd, wordt de toetsenblokkering opgeheven en is de tiptoetsbediening uit. Zo niet, wordt de volgorde als onvoltooid beschouwd . De tiptoetsbediening blijft geblokkeerd en gaat na 20 seconden uit. Als de tiptoetsbediening weer met de ON/OFF toets wordt ingeschakeld, tonen de displays een “0”, de decimaaltekens knipperen en de tiptoetsbediening is klaar voor het koken. Als een kookzone “warm is”, worden afwisselend de “0” en de “H” getoond.

Geluidssignaal (zoemer) Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

• normale activering van de toetsen met een kort geluidssignaal.

• continue activering gedurende meer dan 10 sec met een langdurig onderbroken geluidssignaal. Timerfunctie (optie) De timerfunctie bestaat in twee uitvoeringen:

• Autonome timer 1..99 min: geluidssignaal als de tijd is verstreken. Deze functie is alleen beschikbaar als het kookvlak in gebruik is.

• Timer voor kookzones 1..99 min: geluidssignaal als de tijd is verstreken, de vier kookzones kunnen onafhankelijk van elkaar worden geprogrammeerd. Autonome timer: ∙ Als de touch ingeschakeld is en er geen enkele kookzone geselecteerd is, kan de autonome timer gebruikt worden door tegelijkertijd de toetsen MIN (2) en PLUS (3) in te drukken.

• De waarden (0-99min) kunnen worden gewijzigd met een toename van een minuut met elke willekeurige PLUS-toets van 0 tot 99 en met de MIN-toets van 99 tot 0.

• Als continu op de PLUS- of MINtoets wordt gedrukt, neemt de wijzigingssnelheid zonder geluidssignalen toe tot een maximale waarde.

• Als de PLUS- (of MIN) toets wordt losgelaten, begint de toe- of afnamesnelheid weer bij de beginwaarde.

• De timer kan zowel met voortdurende activering van de PLUS- en MIN-toetsen als met achtereenvolgende tipbedieningen worden ingesteld (met geluidssignaal). Nadat de timer is ingesteld begint de terugtelling. Het verstrijken van de tijd wordt aangegeven door een geluidssignaal en door het knipperen van het display van de timer. Het geluidssignaal stopt

• automatisch na 2 minuten

• door op een willekeurige toets te drukken Het display stopt met knipperen en wordt uitgeschakeld. Uitschakelen / wijzigen van de timer

• De timer kan op elk moment worden gewijzigd of uitgeschakeld door op de PLUS- en MIN-toetsen Tegelijkertijd te drukken (met geluidssignaal). De timer wordt uitgeschakeld door de tijd op “0” te zetten met de MINtoets. Gedurende 6 seconden blijft de timer op “0” staan, voordat hij wordt uitgeschakeld.

• Als de tiptoetsbediening (met de aan/uit toets) wordt ingeschakeld, gaat de autonome timer uit.

• Programmeren van de timer voor de kookzones Door de tiptoetsbediening in te schakelen kan een onafhankelijke timer voor elke kookzone worden geprogrammeerd. ∙ Als u met de zoneselectietoets (4) de kookzone selecteert, vervolgens het vermogen programmeert, en tenslotte de toetsen MIN (2) en PLUS (3) tegelijkertijd indrukt, kunt u een afteller programmeren waarmee de kookzone kan worden uitgezet. ∙ Tijdens het programmeren van de timer glinstert het lampje (6) van de geselecteerde kookzone.

• Het verstrijken van de tijd wordt aangegeven door een geluidssignaal en door het symbool “00” op het display, de LED van de kookzone die aan de timer is toegewezen knippert. De kookzone wordt uitgeschakeld en er wordt een “H” getoond als de zone “warm is”. Anders toont het display van de zone een streepje. Het geluidssignaal en het knipperen van het display worden onderbroken

• automatisch na 2 minuten.

• door op één van de toetsen te drukken. Het display van de timer gaat uit.

• De basisfuncties komen overeen met de beschrijving van de autonome timer. Voorzorgsmaatregelen: - tijdens de werking zijn magnetiseerbare voorwerpen zoals creditcards, floppy disks, zakrekenmachines, e.z.v. op een afstand te houden; - nooit aluminiumfolie gebruiken of in bladaluminium verpakte produkten direkt op de vlakte leggen; - geen metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookvlakte plaatsen, opdat ze niet heet worden;- bij het koken met pannen met een antihechtlaag, zonder gebruik van vet, is de eventuele opwarmingtijd tot één of twee minuten te beperken; - het koken van levensmiddelen die gauw aanzetten op kleinste stand beginnen om daarna, vaak roerend, op een hogere stand te schakelen. - schakel het kookvlak na gebruik uit met de bedieningsknop (afname tot “0”) en vertrouw niet op de panherkenning. - Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddellijk uitschakelen om elektrische schokken te vermijden. - Gebruik geen stoomreinigers op de kookplaat. - Dit apparaat is niet geschikt voor personen (inclusief kinderen) wiens fysieke, sensorische of mentale vermogens beperkt zijn of die onvoldoende ervaring of kennis hebben, tenzij zij uitleg of gebruiksinstructies voor het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. - Laat kinderen nooit alleen om zeker te zijn dat ze niet met het apparaat spelen. Kookpannen (Afb. 3) - Als er een magneet tot de bodem van een pan naderbij gebracht wordt, en hij door deze aangetrokken blijft, zo is deze pan geschikt om voor inductiekoken gebruikt te worden. - De voorkeur geven aan pannen die ook voor inductiekoken bestemd zijn - en aan pannen met vlakke en dikke bodem. - Door een kookpan te gebruiken die dezelfde diameter heeft als de kookzone benut u het vermogen maximaal. - een kleinere pan vermindert de sterkte van het kooktoestel maar veroorzaakt geen energieverlies. Het gebruik van kookpotten waar de middellijn van kleiner is dan 10 cm is in ieder geval af te raden. De voorkeur geven aan - pannen uit roestvrij staal met meervoudige bodemlaag of uit roestvrij ferriet, als ze op de bodem het opschrift dragen: per induction; - gietijzeren pannen beter met geëmailleerde bodem, om de oppervlakte uit glasceramiek door krassen niet te beschadigen. - Er wordt afgeraden van pannen uit glas, ceramiek, terracotta, aluminium, koper of roestvrij niet magnetisch (austenitisch) staal. Onderhoud (Afb. 4) Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen moeten met een schraper van de kookvlakte onmiddellijk verwijderd worden om mogelijke beschadiging van de bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoel vervolgens met water en droog de plaat af met een schone doek. Gebruik nooit sponzen of schuursponzen; vermijd gebruik van agressieve chemische detergenten of ontvlekker. Instructies voor de installateur Installatie De onderstaande instructies zijn bedoeld voor de gekwalificeerde installateur, die de installatie, regeling en het onderhoud uitvoert volgens de geldende wetten en normen. Reparaties moeten altijd worden uitgevoerd terwijjl de stroomvoorziening van het apparaat is onderbroken.

Plaatsing (Afb. 5) Het kooktoestel is gemaakt om in een aanrecht ingebouwd te worden, zoals aangegeven in de afbeelding. De gehele omtrek van het kooktoestel moet verzegeld worden met bijgaand dichtingsmateriaal dat samen met het toestel wordt geleverd. Er wordt van de installatie op een oven afgeraden, anders indien nodig zich verzekeren: - dat de oven van een goed koelingsysteem is voorzien; - dat in geen geval hete lucht uit de oven naar de kookvlakte omhoogstijgt; - dat er van luchtdoorlaten, zoals aangegeven in de afbeelding, wordt voorzien. (Afb. 5) 1 Vooraanzicht 2 Zijaanzicht 3 Oven of kastruimte 4 Luchttoevoer Elektrische aansluiting (Afb. 6) Alvorens de elektrische aansluiting te verrichten verzekert men zich ervan dat: - de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat; - dat het stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet. In het geval dat het apparaat niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaal, geschikt voor de stroomvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur. Installeer in de vaste bekabeling een ontkoppelingsmechanisme voor het elektriciteitsnet met op alle polen een contactscheiding zodat tijdens categorie III overspanningen de voeding volledig losgekoppeld kan worden, in overeenstemming met de bekabelingsnormen.
