BRUKSANVISNING IB 604 BK CATA

Bruksanvisningar och underhåll av induktionshällar

GR

- Normalt tryk på tasterne har en kort lyd

- Konstant tryk på tasterne i mere end 10 sek. har en lang vekslende lyd

Timer funktion

- Automatisk efter 2 minutter

- Ved tryk på en hvilken som helst tast

Timerens display slukkes.

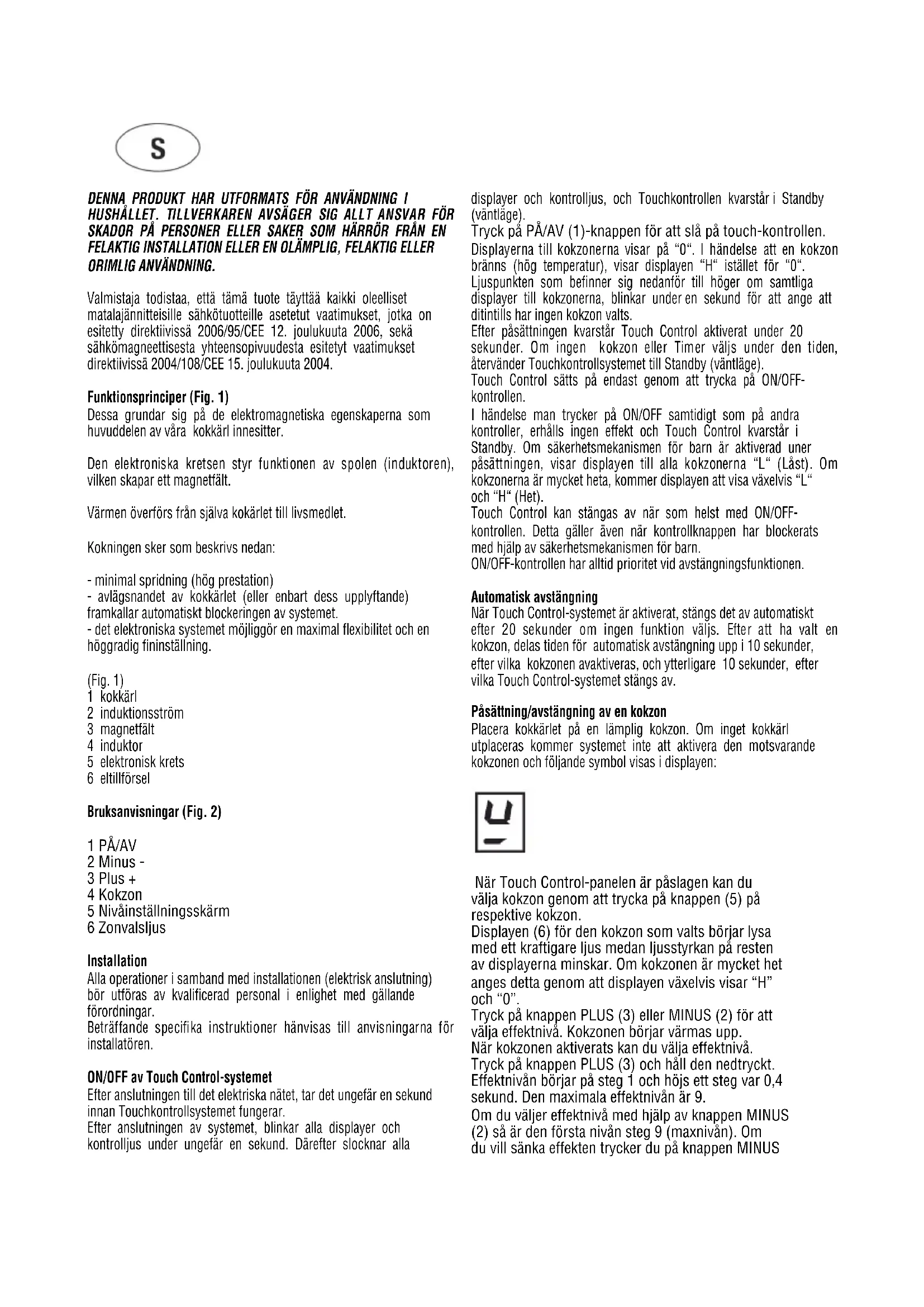

Tillverkaren förklarar härmed att produkten uppfyller alla väsentliga krav angående lågspänningsdirektivet 2006/95/EG från den 12 december år 2006 och om elektromagnetisk. kompatibilitet som föreskrivs i direktiv 2004/108/EG från den 15 december år 2004.

Dessa grundar sig på de elektromagnetiska egenskaperna som huvuddelen av våra kokkärl innesitter.

Den elektroniska kretsen styr funktionen av spolen (induktoren), vilken skapar ett magnetfält.

Värmen överförs från själva kokärlet till livsmedlet.

Kokningen sker som beskrivs nedan:

• minimal spridning (hög prestation)
• avlägsnandet av kokkärlet (eller enbart dess upplyftande) framkallar automatiskt blockeringen av systemet.
• det elektroniska systemet möjliggör en maximal flexibilitet och en höggradig fininställning.

(Fig. 1)

1 kokkärl
2 induktionsström
3 magnetfält
4 induktor
5 elektronisk krets
6 eltillförsel

Bruksanvisningar (Fig. 2)

1 PÅ/AV
2 Minus -
3 Plus +
4 Kokzon
5 Nivåinställningsskärm
6 Zonvalsljus

Installation

Alla operationer i samband med installationen (elektrisk anslutning) bör utföras av kvalificerad personal i enlighet med gällande förordningar. Beträffande specifika instruktioner hänvisas till anvisningarna för installatören.

Efter anslutningen till det elektriska nätet, tar det ungefär en sekund innan Touchkontrollsystemet fungerar. Efter anslutningen av systemet, blinkar alla displayer och kontrolljus under ungefär en sekund. Därefter slocknar alla

displayer och kontrolljus, och Touchkontrollen kvarstår i Standby (väntläge).

Tryck på PÅ/AV (1)-knappen för att slå på touch-kontrollen. Displayerna till kokzonerna visar på "0". I händelse att en kokzon bränns (hög temperatur), visar displayen "H" istället för "0". Ljuspunkten som befinner sig nedanför till höger om samtliga displayer till kokzonerna, blinkar under en sekund för att ange att ditintills har ingen kokzon valts. Efter påsättningen kvarstår Touch Control aktiverat under 20 sekunder. Om ingen kokzon eller Timer väljs under den tiden, återvänder Touchkontrollsystemet till Standby (väntläge). Touch Control sätts på endast genom att trycka på ON/OFF-kontrollen.

I händelse man trycker på ON/OFF samtidigt som på andra kontroller, erhålls ingen effekt och Touch Control kvarstår i Standby. Om säkerhetsmekanismen för barn är aktiverad uner påsättningen, visar displayen till alla kokzonerna "L" (Låst). Om kokzonerna är mycket heta, kommer displayen att visa växelvis "L" och "H" (Het).

Touch Control kan stängas av när som helst med ON/OFF-kontrollen. Detta gäller även när kontrollknappen har blockerats med hjälp av säkerhetsmekanismen för barn. ON/OFF-kontrollen har alltid prioritet vid avstängningsfunktionen.

Automatisk avstängning

När Touch Control-systemet är aktiverat, stängs det av automatiskt efter 20 sekunder om ingen funktion väljs. Efter att ha valt en kokzon, delas tiden för automatisk avstängning upp i 10 sekunder, efter vilka kokzonen avaktiveras, och ytterligare 10 sekunder, efter vilka Touch Control-systemet stängs av.

Påsättning/avstängning av en kokzon

Placera kokkärlet på en lämplig kokzon. Om inget kokkärl utplaceras kommer systemet inte att aktivera den motsvarande kokzonen och följande symbol visas i displayen:

När Touch Control-panelen är påslagen kan du välja kokzon genom att trycka på knappen (5) på respektive kokzon. Displayen (6) för den kokzon som valts börjar lysa med ett kraftigare ljus medan ljusstyrkan på resten av displayerna minskar. Om kokzonen är mycket het anges detta genom att displayen växelvis visar "H" och "0". Tryck på knappen PLUS (3) eller MINUS (2) för att välja effektnivå. Kokzonen börjar värmas upp. När kokzonen aktiverats kan du välja effektnivå. Tryck på knappen PLUS (3) och håll den nedtryckt. Effektnivån börjar på steg 1 och höjs ett steg var 0,4 sekund. Den maximala effektnivån är 9. Om du väljer effektnivå med hjälp av knappen MINUS (2) så är den första nivån steg 9 (maxnivån). Om du vill sänka effekten trycker du på knappen MINUS

(2) och håller den nedtryckt. Effektnivån sänks ett steg var 0,4 sekund. Den lägsta effektnivån är 0. Tryck på knappen MINUS (2) eller PLUS (3) igen om du vill ändra effektnivån.

Avstängning av en kokzon

Välj vilken kokzon som ska slås av genom att trycka på knappen (5) på den zonen. Displayen (6) för den kokzon som valts börjar lysa med ett kraftigare ljus medan ljusstyrkan på resten av displayerna minskar. Gör så här om du vill slå av kokzonen (ställa in den på "0"): Om du trycker samtidigt på knapparna PLUS (3) och MINUS (2) så ställs effektnivån in på 0. Du kan även använda knappen MINUS (2) för att minska effektnivån till 0. Om en kokzon är het (så att man kan bränna sig) så växlar visningen på displayen mellan "H" och "O".

Avstängning av en kokzon

Välj kokzon med hjälp av valfunktionen (PLUS). Indikation av valet sker genom punkten som visas i displayen till respektive kokzon. Genom att samtidigt trycka på funktionerna PLUS och MINUS, ställs värmenivån på kokzonen på 0. Som alternativ kan MINUS-funktionen användas för att sänka värmenivån till 0. I händelse samtliga kokzoner befinner sig på värmenivå "0", blinkar decimalpunkterna i displayen. Om en kokzon är het, visas symbolen "H" istället för "0".

Avstängning av alla kokzonerna

Genom att trycka på ON/OFF-funktionen erhålls en omedelbar avstängning av samtliga kokzoner. I modaliteten Standby, visas dock symbolen "H" för alla kozoner med restvärme. Alla andra display är avaktiverade.

Värmenivå

Kokzonerna har möjlighet till 9 värmenivåer, vilka anges med siffrorna "1" till "9" i displayen som består av sju streck.

Om effektnivå 9 väljs för tillagningszonen som finns längst fram till vänster kommer nivån av säkerhetsskäl att minska något efter 30 minuters användning. Om mer effekt krävs ska du välja snabbvärmaren ("P").

Förstärkare

Efter att ha valt en kokzon kan boost-funktionen aktiveras genom att välja effektnivå 9 och därefter trycka på PLUS (3)-knappen. Med denna funktion kan vissa kokzoner erhålla en strömstyrka utöver den nominella (antalet kokzoner med samtidig förstärkarfunktion beror på vilken värmenivå som valts för varje kokzon, vars summa bör understiga induktionshällens maximala strömstyrka). Om den valda kokzonen har möjlighet att aktivera förstärkarfunktionen kommer motsvarande display att visa symbolen "P". Om den tillgängliga strömstyrkan inte är tillräcklig, kommer värmenivåvisaren till den kokzon som behöver en reduktion av den automatiska värmenivån att blinka under 3 sekunder. Förstärkarens aktivitetstid är begränsad till 5 minuter för att skydda kokkärlen. Efter förstärkarens automatiska avaktivering, fortsätter kokzonen att fungera på värmenivå "9". Förstärkaren kan återigen aktiveras efter att några minuter har förflutit. Skulle kokkärlet avlägsnas från kokzonen under Förstärkarens aktivitetstid, fortsätter denna funktion och nedräkningen av tiden till dess avaktivering fortskrider.

Administrationen av strömstyrkan är baserad på principen, att den sista ändringen av värmenivåerna till de olika kokzonerna är den som har prioritet framför de andra. Detta innebär att de värmenivåer som ställts in tidigare i de övriga zonerna kan minskas automatiskt.

• Om induktionssystemet uppfattar att det behövs en värmeminskning i någon kokzon, kommer displayen till kokzonen för värmeminskningen att blinka under 3 sekunder, vilket ger tid att korrigera innan ändringen äger rum.
• Skulle denna korrigering av kokzonen äga rum innan tiden löper ut, analyseras distributionen av strömstyrkan på nytt. Om värmeminskningen då inte skulle behövas, försvinner blinkningen och den ursprungliga värmenivån kvarstår i displayen.
• Om fördelningen av strömstyrkan modifieras ännu en gång av användaren, kommer ingen automatiskt värmeökning att ske i kokzonerna som har genomgått en automatisk värmeminskning.

Restvärme

Symbolen för restvärme varnar för att glaskeramikhällen innehar en farligt hög temperatur vid en eventuell beröring med kokzonen. Temperaturen avgörs genom en matematisk modell och vid detektering av restvärme, anges detta med "H" (Het) i motsvarande display.

Uppvärmning och avkylning beräknas på grundval av:

- Den valda värmenivån (mellan "0" och "9")

- Aktiveringstiden

Efter att stängt av kokzonen visar motsvarande display symbolen "H" ända tills temperaturen i zonen har sänkts till under kritisk nivå (≤ 60°C), enligt den matematiska modellen.

Automatisk avstängning (begränsning av funktionstid)

Beroende på vald värmenivå, stängs kokzonen av efter en viss föutbestämd tid om ingen ny operation inleds. Varje operation som sker på en kokzon (genom touchkontrollerna PLUS och MINUS gör att den maximala operationstiden återställs till dess ursprungsvärde.

Skydd i händelse av ofrivillig påsättning

- Om den elektroniska kontrollen erfar ett fortsatt tryck på en touchkontroll under ungefär 10 sekunder, stängs den av automatiskt. Kontrollsystemet avger en ljudsignal under 10 sekunder för att avisera användaren om att sensorerna har detekterat närvaron av ett "föremål". Displayen visar felkoden "E R 0 3 ", vilken kvarstår tills den elektroniska kontrollen aviserar om felet. Om kokzonen är mycket het, anges detta med symbolen "H" i displayen, växelvis med felsignalen. - Om ingen kokzon aktiveras under påföljande 20 sekunder efter påsättningen av Touch Control, återvänder kontrollen till Standbyläge. - När kontrollsystemet märker att ON/OFF-funktionen aktiverats, har denna prioritet framför alla andra funktioner i syftet att Touch Control ska kunna avstängas i vilket ögonblick som helst, även i fall av flerfaldiga eller ihållande tryck på touchkontrollerna. - I Standby-läge ger ett ihållande tryck på någon av touchkontrollerna ingen effekt. I samtliga fall gäller, att för att åter aktivera det elektroniska kontrollsystemet bör detta ha detekterat att ingen touchkontroll är markerad.

Blockering av touchkontrollerna (säkerhetsmekanism för barn)

- Säkerhetsmekanism för barn:

Blockering av touchkontrollerna:

För att aktivera säkerhetsmekanismen för barn efter påsättning av touchkontrollen, bör man trycka samtidigt på valfunktionen på den högra nederdelen och MINUS-knappen, och därefter trycka på nytt på valfunktionen på den högra nederdelen. Displayen kommer att visa symbolen "L" för LÄST (säkerhetsmekanismen för barn mot ofrivillig påsättning). Om kokzonen är mycket het, visas "L" och "H" växelvis.

Denna operation bör äga rum inom de påföljande 10 sekunderna. Ingen annan funktion bör tryckas på förutom de som angivits; i motsatt fall avbryts sekvensen och induktionshällen blockeras inte. Det elektroniska kontrollsystemet fortsätter i blockerat tillständ tills det avblockeras av användaren, till och med om systemet stängts av och satts på under tiden. Inte ens en nyaktivering av Touch Control-systemet (t.ex. efter ett spänningsfall) kommer att avbryta blockeringen av touchkontrollerna.

Tillfällig avblockering vid matlagning:

För att avblockera kontrollsystemet, tryck samtidigt på touchkontrollen för val av kokzon i högra nederdelen och MINUS-funktionen. Symbolen "L" (LÄST) försvinner från displayen och i samtliga kokzoner syns "0" med en blinkande punkt. Om en kokzon är het, uppträder symbolen "H" istället för "0". När touchkontrollen stängts av, är säkerhetsmekanismen för barn åter aktiverad.

Definitiv avblockering:

Efter att ha satt på Touch Control, kan säkerhetsmekanismen för barn avaktiveras vid behov. Till detta bör man trycka samtidigt på touchkontrollen för val av kokzon i högra nederdelen och MINUS-knappen, och därefter enbart på MINUS-knappen. Om alla operationer utförs i nämnd ordning och inom 10 sekunder, kommer blockeringen av touchkontrollerna att upphåvas och Touch Control-systemet att stängas av. Utförs detta inte korrekt, kommer sekvensen att uppfattas som ofullbordad, touchkontrollen kvarstår blockerad och släcks efter 20 sekunder. När man ånyo sätter på Touch Control-systemet med ON/OFF-funktionen, kommer alla displayer att visa "0", decimalpunkterna kommer att blinka och Touch Control är klar för att inleda matlagningen. Om en kokzon är så pass het att man kan bränna sig på den visas "0" och "H" växelvis.

Vid användningen anges följande operationer med en surrandel judsignal:

• Normaltryck på touchkontrollerna: kort ljudsignal.
• Ihållande tryck på touchkontrollerna under mer än 10 sekunder: lång, intermittent ljudsignal.

Timern (tidströmställare)

Funktionen Timern kan användas på två sätt:

- Autonom eller självständig Timer, mellan 1 och 99 minuter: avger ljudsignal som anger att tidsperioden har nätt sitt slut. Denna funktion är tillgänglig endast medan induktionshällen inte är under användning.

- Timer för kokzoner, mellan 1 och 99 minuter: avger ljudsignal som anger att den inställda tidsperioden nätt sitt slut; de fyra kokzonerna kan programmeras individuellt.

Autonom Timer:

- Om kontrollen är PÅ och ingen kokzon är vald kan fristående-timern användas genom att trycka på MINUS (2) och PLUS (3) knapparna samtidigt.

- Andringar av tidsvärde (0 – 99 min) kan utföras med ökningar av en minut genom valfri PLUS-knapp, från 0 till 99, och med MINUS-knappen, från 99 till 0.

- Genom ett ihållande tryck på PLUS-knappen eller MINUS-knappen, erhålls en dynamisk ökning av variationshastigheten tills maxvärdet uppnås, utan ljudsignaler.

- Släpper man PLUS- eller MINUS-knappen, kommer hastigheten för ökning (eller minskning) av tidsvärdet att starta på nytt från det inledande värdet.

- Programmeringen av Timern kan utföras såväl genom ett ihållande tryck på touchkontrollerna PLUS och MINUS, som genom små intermittenta tryck (med ljudsignal).

När Timern har programmerats börjar nedräkningen. När tidsperioden nätt sitt slut anges detta med en ljudsignal och att displayen till Timernn blinkar.

Ljudsignalen upphör

- Automatiskt efter 2 minuter.

- Genom tryck på valfri touchkontroll.

Displayen slutar att blinka och släcks.

Stänga av / modifiera Timern

- Timern kan modifieras elle stängas av i vilket ögonblick som helst genom att trycka på MINUS (2) och PLUS (3) knapparna samtidigt (med ljudsignal). Timern stängs av genom att sätta tiden på "0" med hjälp av MINUS-kontrollen.

Timern kvarstår under 6 sekunder på "0" och därefter stängs den av.

- När Touch Control-systemet sätts på (med ON/OFF-kontrollen), avaktiveras den autonoma Timern.

Programmering av Timern för kokzoner

När Touch Control-systemet är aktiverat, kan man programmera Timern individuellt för varje kokzon.

Genom att välja en kokzon med kokzonsvalknappen (4) och därefter välja inställning och till sist trycka på MINUS (2) och PLUS (3) knapparna samtidigt kan timern programmeras att fungera som en avslagsfunktion för en kokzon.

Medan timern programmeras blinkar den valda kokzonens pilotljus (6).

- Fullföljandet av tidsperioden anges med en ljudsignal och siffrorna "00" uppträder i displayen, medan LJUSPUNKTEN till motsvarande kokzon börjar att blinka. Kokzonen stängs av och symbolen "H" uppträder om plattan är het; om inte, syns endast ett streck i displayen.

Ljudsignalen avbryts och blinkandet i displayen

- Automatiskt efter 2 minuter.

- Genom att aktivera en touchkontroll.

Displayen till Timern släcks.

- Basfunktionerna följer i princip de som beskrivs för den autonoma Timern.

- vid användning, avlägsna material som kan magnetiseras, som t.ex. kreditkort, cd-skivor, räknemaskiner, etc.

• använd aldrig aluminiumfolie på hällen eller produkter inpackade i aluminium
• metallföremål som knivar, gafflar, skedar och lock bör inte placeras på glaskeramikhällen för att undvika upphettning
• vid matlagning i kärl med klibbfria bottnar och utan kryddor, begränsa tiden för förupphettning till en eller två minuter
• kokning av matvarör som har tendens att klibba fast i botten, börja med minimivärme för att därefter öka värmen under omrörning.
• Efter användning, stäng av med motsvarande mekanism (minskning till "0") och lita inte enbart till kokkärlsdetektorn.
• Om spishällens yta går sönder, koppla omedelbart ur apparaten från elnätet för att undvika risk för elektriska stötar.
• Använd aldrig ångrengörare för att göra ren spishällen.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med fysiska, sensoriella eller mentala funktionshinder eller med brist i erfarenhet eller kunskap, med förbehåll att de övervakas eller har fått anvisningar angående användning av apparaten av en person som ansvarar för deras säkerhet.
• Barn bör hållas under uppsikt så att de inte leker med apparaten.

Kokkärl (Fig. 3)

- om man närmar en magnet till ett kokkärls botten och den attraheras, kan kokkärlet anses lämpligt för kokning genom induktion.

• föredra kokkärl som deklareras lämpliga för induktionshäll.
• föredra kokkärl med en plan och tjock botten.
• ett kokkärl med lika diameter som kokzonen utnyttjar maximalt den maximala strömstyrkan.
• ett mindre kokkärl reducerar strömstyrkan men orsakar ingen spridning av energin. Det är dock inte rådligt att använda pannor med mindre diameter än 10 cm.
• rostfria kokkärl med botten i flera lager eller ferritiskt rostfritt stål kan godtagas, om det står på botten att de är gjorda för induktionsplattor.
• vid matlagning i kärl av gjutjärn, är det bättre om undersidan är emaljerad för att undvika repor på glaskeramikhällen.
• följande kokkärl är inte lämpliga: glas, keramik, Iergods, aluminiumkärl, koppar eller omagnetiskt rostfritt stål (austenitiskt).

Underhåll (Fig. 4)

Rester av aluminiumfolie, matrester, fettstänk, socker elle starkt sockerhaltiga livsmedel bör avlägsnas omedelbart från kokplattan med en glasskrapa för att undvika skada på glasytan. Rengör därefter med en lämplig produkt och hushållspapper, skölj med vatten och torka med en ren handduk. Använd aldrig frätande svampar eller stålull; undvik likaså kontakten med kemiskt frätande rengöringsmedel eller fläckborttagningsmedel.

Anvisningar för installatören

Installation

Följande anvisningar är riktade till installatören som vägledning vid installation, justering och underhåll enligt gällande lagar och förordningar. Samtliga ingrepp bör göras med apparaten urkopplad.

Placering (Fig. 5)

Apparaten är utformad för att passas in i en plan arbetsbänk som bilden visar.

Stryk hela perimetern med förseglingsprodukten som ingår i leveransen.

Det är inte tillrådligt att göra installationen över en ugn; i sådant fall kontrollera följande:

- att ugnen har ett effektivt avkylningssystem

- att på inget villkor varmluft passerar från ugnen upp till glaskeramikhällen.

- förbered luftpassager som visas på bilden.

(Fig. 5)

1 Frontal anblick
2 Framsida
3 Ugn eller skåp
4 Luftinsläpp

Elektrisk anslutning (Fig. 6)

Innan den elektriska anslutningen görs, kontrollera att:

• installationsförhållandena är anpassade till anvisningarna som finns på plattan för tekniska uppgifter på undersidan av kokhällen;
• installationen har en effektiv jordad kontakt enligt gällande lagar och förordningar. En jordad kontakt är obligatorisk enligt lag.

I händelse apparaten inte har sladd och/eller kontakt, använd material som lämpar sig för strömmen som anges på plattan och för arbetstemperaturen. Temperaturen av sladden bör inte vid någon punkt överstiga 50°C över rumstemperaturen.

Installera en frånskiljare, med kontaktseparation på alla poler och med full brytningen vid överspänningsklass III, som kan koppla ifrån huvudströmmen i den fasta elinstallationen, enligt gällande elföreskrifter.

Stickkontakten eller den omnipolära strömbrytaren bör vara lättåtkomliga med apparaten installerad.

Detta redskap är inte avsett för att användas med en extern timer eller ett fjärrkontrollssystem.

Tillverkaren avsäger sig allt ansvar om ovanstående instruktioner och gällande säkerhetsförordningar inte respekteras.

Om strömkabeln skadas, be att få den utbytt av tillverkaren, av en auktoriserad teknisk service eller en tekniker av liknande kompetens, i syfte att undvika alla slags risker.
