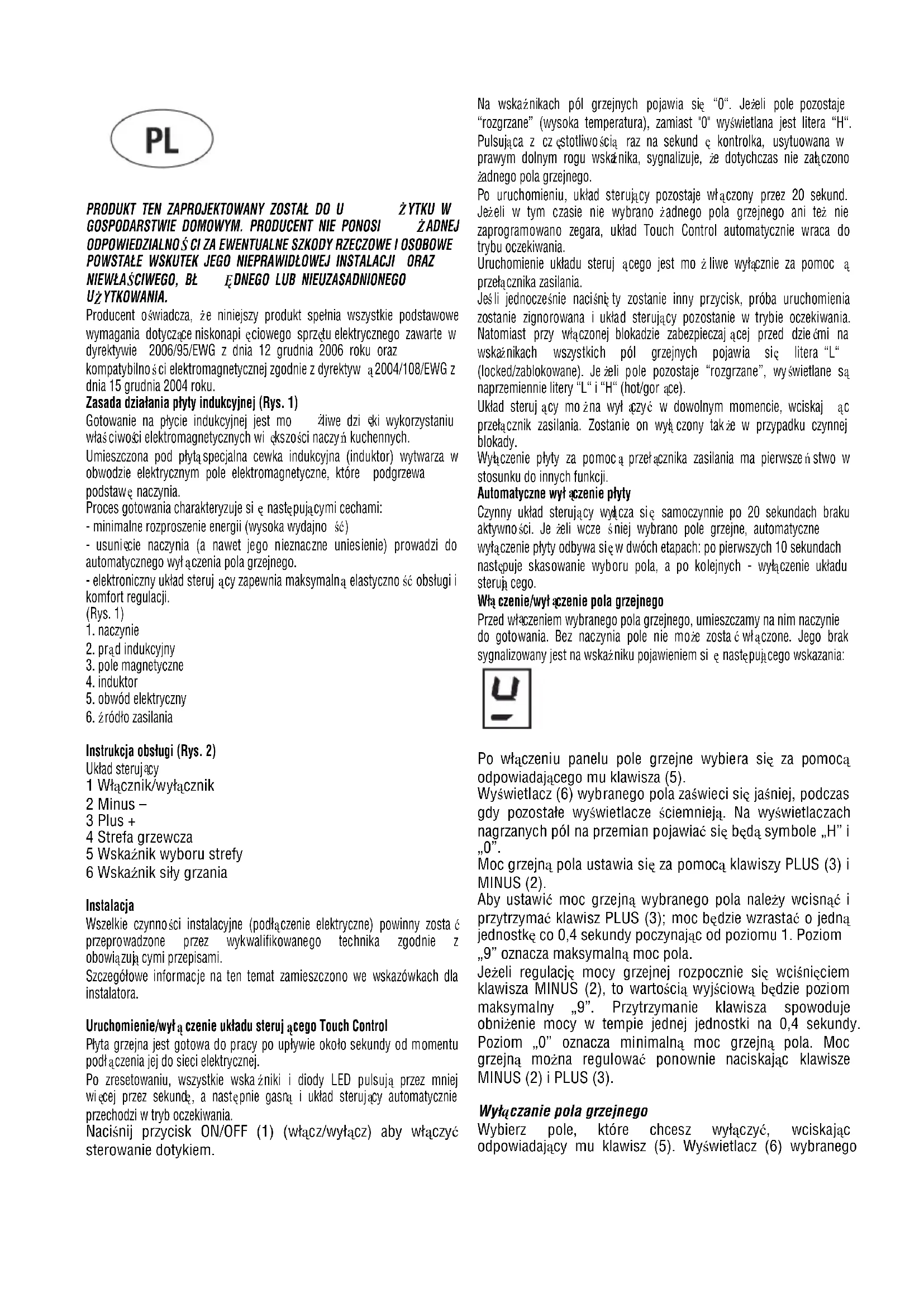

INSTRUKCJA OBSŁUGI IB 604 BK CATA

Instrukcja obsługi i konserwacji płyt grzejnych

H

Producent oświadcza, że niniejszy produkt spełnia wszystkie podstawowe wymagania dotyczące niskonapi ęciowego sprzętu elektrycznego zawarte w dyrektywie 2006/95/EWG z dnia 12 grudnia 2006 roku oraz kompatybilności elektromagnetycznej zgodnie z dyrektyw a 2004/108/EWG z dnia 15 grudnia 2004 roku.

Zasada działania płyty indukcyjnej (Rys. 1)

Gotowanie na płycie indukcyjnej jest mo żliwe dzi ćki wykorzystaniu właściwości elektromagnetycznych wi ększości naczyń kuchennych.

Umieszczona pod płytą specjalna cewka indukcyjna (induktor) wytwarza w obwodzie elektrycznym pole elektromagnetyczne, które podgrzewa podstawę naczynia.

Proces gotowania charakteryzuje się następującymi cechami:

- minimalne rozproszenie energii (wysoka wydajno ść)

- usunięcie naczynia (a nawet jego nieznaczne uniesienie) prowadzi do automatycznego wyłączenia pola grzejnego.

- elektroniczny układ sterujący zapewnia maksymalną elastyczno ść obsługi i komfort regulacji.

(Rys. 1)

1. naczynie

2. prąd indukcyjny

3. pole magnetyczne

4. induktor

5. obwód elektryczny

6. źródło zasilania

Instrukcja obsługi (Rys. 2)

Układ sterujący

1 Włącznik/wyłącznik

2 Minus -

3 Plus +

4 Strefa grzewcza

5 Wskaźnik wyboru strefy

6 Wskaźnik siły grzania

Instalacja

Wszelkie czynności instalacyjne (podłączenie elektryczne) powinny została ć przeprowadzone przez wykwalifikowanego technika zgodnie z obowiązują cymi przepisami.

Szczegółowe informacje na ten temat zamieszczono we wskazówkach dla instalatora.

Uruchomienie/wyłą czenie układu steruj acego Touch Control

Płyta grzejna jest gotowa do pracy po upływie około sekundy od momentu podłączenia jej do sieci elektrycznej.

Po zresetowaniu, wszystkie wska żniki i diody LED pulsują przez mniej więcej przez sekundę, a następnie gasną i układ sterujący automatycznie przechodzi w tryb oczekiwania.

Naciśnij przycisk ON/OFF (1) (włącz/wyłącz) aby włączyć sterowanie dotykiem.

Na wskaźnikach pół grzejnych pojawia się "0". Jeżeli pole pozostaje "rozgrzane" (wysoka temperatura), zamiast "0" wyświetlana jest litera "H". Pulsująca z częstotliwością raz na sekundę kontrolka, usytuowana w prawym dolnym rogu wskaznika, sygnalizuje, że dotychczas nie załączono żadnego pola grzejnego.

Po uruchomieniu, układ sterujący pozostaje włączony przez 20 sekund. Jeżeli w tym czasie nie wybrano żadnego pola grzejnego ani też nie zaprogramowano zegara, układ Touch Control automatycznie wraca do trybu oczekiwania.

Uruchomienie układu steruj ącego jest mo ż liwe wyłącznie za pomoc ą przełącznika zasilania.

Jeśli jednocześnie naciśnię ty zostanie inny przycisk, próba uruchomienia zostanie zignorowana i układ sterujący pozostanie w trybie oczekiwania. Natomiast przy włączonej blokadzie zabezpieczającej przed dziećmi na wskaźnikach wszystkich pół grzejnych pojawia się litera "L" (locked/zablokowane). Je żeli pole pozostaje "rozgrzane", wyświetlane są naprzemiennie litery "L" i "H" (hot/gor ace).

Układ sterujący można wył曠zyć w dowolnym momencie, wciskaj ąc przełącznik zasilania. Zostanie on wyłączony także w przypadku czynnej blokady.

Wyłączenie płyty za pomocą przełącznika zasilania ma pierwszeństwo w stosunku do innych funkcji.

Automatyczne wyłączenie płyty

Czynny układ sterujący wyłącza się samoczynnie po 20 sekundach braku aktywności. Je żeli wcze śniej wybrano pole grzejne, automatyczne wyłączenie płyty odbywa się w dwóch etapach: po pierwszych 10 sekundach następuje skasowanie wyboru pola, a po kolejnych - wyłączenie układu sterują cego.

Włą czenie/wyłączenie pola grzejnego

Przed włączeniem wybranego pola grzejnego, umieszczamy na nim naczynie do gotowania. Bez naczynia pole nie może zostać włączone. Jego brak sygnalizowany jest na wskaźniku pojawieniem się następującego wskazania:

Po włączeniu panelu pole grzejne wybiera się za pomocą odpowiadającego mu klawisza (5).

Wyświetlacz (6) wybranego pola zaświeci się jaśniej, podczas gdy pozostałe wyświetlacze ściemnieją. Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą symbole „H” i „0”.

Moc grzejną pola ustawia się za pomocą klawiszy PLUS (3) i MINUS (2).

Aby ustawić moc grzejną wybranego pola należy wcisnąć i przytrzymać klawisz PLUS (3); moc będzie wzrastać o jedną jednostkę co 0,4 sekundy poczynając od poziomu 1. Poziom „9” oznacza maksymalną moc pola.

Jeżeli regulację mocy grzejnej rozpocznie się wciśnięciem klawisza MINUS (2), to wartością wyjściową będzie poziom maksymalny „9”. Przytrzymanie klawisza spowoduje obniżenie mocy w tempie jednej jednostki na 0,4 sekundy. Poziom „0” oznacza minimalną moc grzejną pola. Moc grzejną można regulować ponownie naciskając klawisze MINUS (2) i PLUS (3).

Wyłączanie pola grzejnego

Wybierz pole, które chcesz wyłączyć, wciskając odpowiadający mu klawisz (5). Wyświetlacz (6) wybranego

pola zaświeci się jaśniej, podczas gdy pozostałe wyświetlacze ściemnieją. Jednoczesne naciśnięcie klawiszy PLUS (3) i MINUS (2) spowoduje natychmiastowe przestawienie pola na wartość 0. Opcjonalnie można wciskać klawisz MINUS (2) dopóki wartość nie spadnie do 0.

Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą symbole „H” i „0”.

Wyłączenie wszystkich pół grzejnych

Aby doprowadzi ć do natychmiastowego wył ączenia wszystkich pół, wystarczy wcisn ąć przeł ącznik zasilania. W trybie oczekiwania, na wskaźnikach "rozgrzanych" pół pojawia się litera "H". Wskaźniki innych pół pozostają zgaszone.

Poziom mocy grzejnej

Moc grzejn a pola można ustawić na 9 różnych poziomach, oznaczanych na siedmiosegmentowym wska zniku od "1" do "9".

Dla strefy gotowania znajdującej się w przedniej lewej części, po włączeniu poziomu mocy na 9, po upływie 30 minut pracy moc nieznacznie spada ze względów bezpieczeństwa. Jeśli wymagana jest wyższa moc, wybierz zwiększenie poziomu mocy („P”).

Funkcja intensywnej mocy grzejnej Booster

Po wybraniu odpowiedniej strefy grzewczej aktywowana może zostać funkcja turbo. Aby aktywować funcję turbo, proszę wybrać poziom mocy 9, a następnie nacisnąć przycisk PLUS (3). Funkcja ta umo żliwia uzyskanie wi ekszej w stosunku do nominalnej mocy pół grzejnych (liczba pół jednocześnie objętych funkcją Booster zależy od mocy dostarczonej do każdego z nich, nie może jednak przekracza ć dopuszczalnej mocy płyty). Je żeli istnieje możliwość zastosowania funkcji Booster w odniesieniu do danego pola grzejnego, na jego wska żniku pojawi si ę litera "P". W przypadku niewystarczającej mocy, w danym polu grzejnym nastąpi jej automatyczne zmniejszenie, co sygnalizowane jest wskazaniem mocy pulsującym przez trzy sekundy.

Czas działania funkcji Booster został ograniczony do 5 minut w celu ochrony stosowanych przyrządów kuchennych. Po samoczynnym wyłączeniu funkcji, moc pola grzejnego wraca do poziomu "9". Po upływie kilku minut, istnieje możliwość ponownego jej włączenia.

W przypadku usuni ęcia naczynia z pola grzejnego, funkcja Booster pozostaje czynna a ż do przewidzianego momentu jej automatycznego wyłączenia.

Zgodnie z zasadami zarz ądzania moc a pół grzejnych, ostatnia regulacja mocy traktowana jest priorytetowo. Oznacza to, że wcze śniejsze ustawienia pozostałych pół mogą w jej wyniku automatycznie ulec zmniejszeniu.

• W razie konieczno ści zmniejszenia mocy danego pola, odpowiednie wskazanie warto ści mocy pulsuje przez 3 sekundy, co daje mo żliwość skorygowania ustawienia zanim nast api jej automatyczne zmniejszenie.
• Je żeli w przewidzianym czasie zmienimy warto ść nastawy wybranego pola grzejnego, sterownik mocy ponownie przeanalizuje jej dystrybucj ę. W przypadku gdyby dalsza redukcja nie była konieczna, wska żnik mocy natychmiast przestanie pulsowa ć, ukazując pierwotn a warto ść nastawy.
• W razie ponownego wprowadzenia zmian przez użytkownika, w żadnym wypadku nie dojdzie do samoczynnego podwy ższenia mocy grzejnej w odniesieniu do tych pół, których wartość została uprzednio automatycznie zmniejszona.

Wskazanie ciepła resztkowego

Informuje u żytkownika o tym, że temperatura płyty mo że stanowi ć zagrożenie w razie dotkni ęcia pola grzejnego. Warto ść temperatury obliczana jest zgodnie z matematycznym wzorem i ewentualne istnienie ciepła resztkowego sygnalizowane jest pojawieniem się na siedmiosegmentowym wska żniku odpowiedniego pola litery "H".

Warto si grzania i chłodzenia obliczane są na podstawie nast ćpujących danych:

- wybranego poziomu mocy ("0" - "9")

- czasu pracy

Po wyłą czeniu danego pola grzejnego, na wska żniku wyświetlana jest litera "H" aż do opadnięcia temperatury poniżej poziomu krytycznego (≤ 60°C) zgodnie ze wspomnianym wzorem matematycznym.

Funkcja automatycznego wyłączenia pola grzejnego (ograniczenie czasu pracy)

Wyłączenie pola grzejnego nast ępuje po upływie ustawionego przez użytkownika czasu pracy, o ile wcze śniej nie wprowadzono żadnych modyfikacji. Maksymalny czas gotowania zależy od wybranego poziomu mocy grzejnej.

Wykonanie w tym czasie jakiejkolwiek innej czynności w wybranym polu grzejnym (za pomocą przycisków PLUS i MINUS) powoduje skasowanie ustawienia i powrót do pozycji wyj ściowej.

Zabezpieczenie przed przypadkowym włączeniem

- Przytrzymanie wci śniętego przycisku przez dłużej niż 10 sekund zostanie odczytane przez układ sterujący jako błąd i w konsekwencji zignorowane. Dziesięciosekundowy sygnał d zwiększowy informuje uż ytkownika o wykryciu przez czujniki obecności niepożądanego przedmiotu. Tak długo, jak układ sterujący wskazuje istnienie nieprawidłowo ści, wyświetlany jest kod błądeu“ E R 0 3”. Jeżeli pole pozostaje “rozgrzane”, na wska żniku pojawia się naprzemiennie litera “H” i kod błądu.

Jeśli w 20 sekund po uruchomieniu układu steruj ącego nie wł ązymy żadnego pola grzejnego, Touch Control automatycznie przejdzie w tryb oczekiwania.

- Przy włączonym układzie sterującym, przełą cznik zasilania ma pierwszeństwo w stosunku do wszystkich innych funkcji. Oznacza to, że jego wci śnięcie powoduje bezwarunkowe wyłą czenie płyty, nawet w przypadku naciśni ęcia i przytrzymania razem z nim innych przycisków.

- W trybie oczekiwania równoczesne wci śnięcie kilku przycisków jest ignorowane. Przed ponownym wł ączeniem układu steruj ącego należy zwolnić wszystkie wciś nięte przyciski.

Blokada przycisków (zabezpieczaj ąca przed dziećmi)

Blokada zabezpieczaj aca przed dzie ćmi

Blokada przycisków:

Aby wączyć blokad ę zabezpieczają ca przed dzie:mi należy y upewnić się, że układ sterujący jest uruchomiony, a nast ę pnie wcisnąć równocze śnie przycisk wyboru prawego dolnego pola grzejnego i przycisk MINUS, po bezym raz jeszcze przycisk regulacyjny prawego dolnego pola. Na wska ż niku pojawia się litera "L" oznaczająca LOCKED (zabezpieczenie przed dzie ć mi i przypadkowym włączeniem). Jeżeli pole pozostaje "rozgrzane", wy świetlane sa naprzemiennie litery "L" i "H".

Powyższą czynno śćnale ży przeprowadzi ć w ci agu maksymalnie 10 sekund, przy czym nie mo żemy wcisn ąć żadnego innego przycisku poza wskazanymi. W przeciwnym wypadku, operacja zostanie przerwana i nie dojdzie do zablokowania płyty grzejnej.

Po prawidłowym włą czeniu blokady, przyciski układu steruj ącego pozostan a zablokowane aż do momentu jej wył ączenia. Żadne operacje, w tym gaszenie i ponowne uruchomienie urz ądzenia, nie mogą automatycznie wyeliminować blokady. Odnosi si ę to tak że do resetowania układu sterującego (np. w wyniku spadku napięcia).

Wyłączenie blokady w czasie gotowania:

Aby wyłączyć blokadę w czasie gotowania, wciskamy jednocześnie śnie przycisk wyboru pola grzejnego usytuowany w dolnej części układu sterującego po lewej stronie i przycisk MINUS. W konsekwencji ze wska żnika zniknie litera "L" (LOCKED/zablokowane) i na wszystkich wska żnikach pojawia się "0" wraz z pulsującą kontrolką. Jeżeli pole pozostaje "rozgrzane", zamiast "0" wyświetlana jest litera "H". Po wyłączeniu układu sterującego, następuje ponowne uruchomienie blokady zabezpieczającej przed dziećmi.

Usunię cie blokady przycisków:

Blokad ę zabezpieczają łą przed dziećmi mo żna definitywnie wyłączyć po uprzednim uruchomieniu układu sterującego. W tym celu należy wcisnąć równocześnie przycisk wyboru pola grzejnego usytuowany w dolnej części po prawej stronie oraz przycisk MINUS, a nast ępnie raz jeszcze sam przycisk MINUS. Je żeli powyższe czynności wykonane zostaną w ciągu kolejnych 10 sekund, następuje ostateczne usuni ęcie blokady przycisków z jednoczesnym wyłączeniem układu sterującego. W przeciwnym wypadku, procedura zostanie uznana za niepeł ą, układ sterujący pozostanie zablokowany i po 20 sekundach nast api jego automatyczne wyłączenie.

Po ponownym uruchomieniu układu sterującego za pomocą przełącznika zasilania, na wszystkich wskażnikach pojawia się "0" i pulsuj će kontrolki. Oznacza to, że płyta grzejna jest gotowa do pracy. Na wyświetlaczach nagrzanych pół na przemian pojawiać się będą symbole „0” i „H”.

Sygnał d wiekowy (brzeczy)

Następujące operacje sygnalizowane są za pomocą sygnałów dźwiękowych:

- Normalne wciś nięcie przycisku - krótki sygnał d zwiększowy.

- Przytrzymanie wciś niętego przycisku dłu żej niż przez 10 sekund - długi przerywany sygnał dźwiękowy.

Zegar sterujący

Zegar spełnia dwie funkcje:

- Funkcja odmierzania czasu niezale żnym minutnikiem w zakresie 1-99 min: sygnał dźwiękowy pojawia si ę po upływie ustawionego czasu. Minutnik jest dostępny wyłącznie w czasie nieu żywania płyty. - Funkcja automatycznego wyłączania pół grzejnych w zakresie 1-99 min: sygnał dźwiękowy pojawia si ę w momencie upłyni ćia nastawionego czasu. Istnieje mo żliwość jego indywidualnego zaprogramowania dla ka żdego pola grzejnego osobno.

Niezale jny minutnik:

- Jeżeli urządzenie jest włączone, ale nie wybrano żadnej strefy grzewczej, włączyć można samodzielny minutnik, jednocześnie naciskając przyciski MINUS (2) i PLUS (3). - Długość czasu (w zakresie 0-99 min) mo żemy ustawi ć za pomocą jednego z dwóch przycisków: PLUS - od 0 do 99 i MINUS - od 99 do 0. Ka żdorazowe wciśniecie odpowiada jednej minucie nastawy.

- Przytrzymanie wci śnię tego przycisku PLUS lub MINUS umo żliwia przyspieszenie nastawy aż do osiągnię cia warto ści skrajnych. Regulacji nie towarzyszy żaden sygnał d zwiękowy.

- W momencie zwolnienia przycisku PLUS (lub MINUS), skokowy wzrost (obniżenie) nastawy wraca do normalnej prę dkości.

- Nastawę niezale żnego minutnika mo ż emy przeprowadzić w dowolnie wybranej formie: poprzez przytrzymanie wci ś niętych przycisków PLUS i MINUS lub pojedyncze wci śnięcia (z sygnałem dźwiękowym).

W momencie zako ń czenia nastawy zegara steruj ącego rozpoczyna si ę odliczanie. Wył ączenie minutnika, po upływie nastawionego czasu, sygnalizowane jest alarmem d żwię kowym i pulsuj ącym wska żnikiem zegara.

Wyłączenie sygnału dźwiękowego następuje:

- automatycznie po upływie dwóch minut

- w wyniku wciś nę cia dowolnego przycisku

Jednocześ nie wskaźnik przestaje pulsowa ć i następuje jego wyłączenie.

Wyłączenie / zmiana nastawy minutnika

- W każdej chwili mo żemy wyłączyć lub zmienić nastawę niezależnego minutnika, jednocześnie naciskając przyciski MINUS (2) i PLUS (3) (pojawia się sygnał dźwiękowy). Aby wyłączyć minutnik, obni żamy wartość nastawy do "0" za pomocą przycisku MINUS. Przez kolejnych 6 sekund wy świetlane jest "0", a następnie następuje wyłączenie wska żnika.

- Uruchomienia układu steruj ącego (za pomoc a przeł ącznika zasilania) powoduje automatyczne wyłączenie niezale żnego minutnika.

Ustawianie czasu pracy pola grzejnego

Przy wł ączonym układzie steruj ącym mo żemy ustawi ć czas pracy poszczególnych pół grzejnych.

- Wybierając strefę grzewczą przy pomocy przycisku wyboru strefy grzewczej (4), następnie ustawienia i w końcu naciskając jednocześnie przyciski MINUS (2) i PLUS (3), użytkownik może zaprogramować minutnik jako wyłącznik czasowy strefy grzewczej.

- Podczas programowania minutnika, lampka kontrolna wybranej strefy grzewczej będzie migać.

- Zakoń czenie odmierzania ustawionego czasu sygnalizowane jest alarmem dźwiękowym i pojawieniem się wskazania "00". Jednocze śnie dioda LED odpowiadająca zaprogramowanemu polu grzejnemu zaczyna pulsować. W konsekwencji następuje wyłączenie danego pola. Je żeli jest ono "rozgrzane", wyświetlana jest także litera "H". W przeciwnym wypadku, na wskaźniku pojawia się kreska.

Wyłączenie sygnału d zwiękowego i migotania wska żnika następuje:

- automatycznie po upływie dwóch minut

- w wyniku wciś nięcia dowolnego przycisku

Jednocze śnie ga ś nie wskaźnik zegara sterującego.

- Podstawowe zasady działania są takie same, jak w przypadku niezale żnego minutnika.

Wskazówki dotyczące bezpieczeństwa

- w czasie działania urządzenia powinnismy usunąć z jego bezpośredniego otoczenia wszelkie przedmioty, które mogą ulec namagnetyzowaniu, takie jak karty kredytowe, płyty CD, kalkulatory, itp.

- nie należy umieszcza ć na powierzchni płyty folii aluminiowej ani te ż zawinię tych w nią produktów.

- na płycie nie powinno si ę pozostawia ćż adnych przedmiotów metalowych, takich jak noże, widelce, ły żki czy pokrywki, ze względu na ryzyko ich nadmiernego rozgrzania.

- w czasie gotowania przy wyciu naczynia o nieprzywierają cym dnie, bez dodanych przypraw, należy skrócić czas wstępnego grzania do 1-2 minut.

- w przypadku potraw, które łatwo przywieraj a do dna, gotowanie rozpoczynamy przy minimalnej mocy, po czym stopniowo j zwiększamy, mieszając cały czas zawarto ść naczynia.

- po zakoiczeniu użytkowania danego pola grzejnego wskazane jest jego wyłączenie (obniżenie mocy do "O"). W tym przypadku nie powinnismy liczyć na automatyczne wyłączenie w wyniku zadziałania wykrywacza naczyń.

- W przypadku pęknięcia płyty kuchennej należy natychmiast wyłączyć urzą dzenie z sieci w celu uniknięcia ryzyka porażenia elektrycznego.

- Zabrania się czyszczenia płyty kuchennej przy u życiu jakichkolwiek oczyszczaczy parowych.

- Urządzenie nie jest przeznaczone do użytku osób (wł acznie z dzieśni) o ograniczonych zdolnościach ruchowych, zmysłowych lub umysłowych, ani takich, którym brak odpowiedniego do ś wiadczenia lub wiedzy. Wyj ątek stanowią wszyscy Ci, którzy pozostaj a pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwo lub zostali przez ni a poinstruowani w zakresie obsługi aparatu.

- Należy czuwać nad tym, aby dzieci nie bawiły się aparatem.

Naczynia do gotowania (Rys. 3)

- aby sprawdzi ć, czy dane naczynie nadaje si ę do u żytku na płycie indukcyjnej, należy przyło żyć do jego dna magnes. Je śli jest on przyci agany, oznacza to, że naczynie wykazuje wła ściwości ferromagnetyczne i mo żna w nim gotowa ć na płycie.

- wskazane jest stosowanie naczy ń specjalnie przeznaczonych do gotowania indukcyjnego, zgodnie z o świadczeniem producenta.

- powinni śmy używać naczyń o płaskich i grubych dnach. Stosowanie takiej samej średnicy naczynia i pola grzejnego zapewnia maksymaln a energooszczędno ść.

- naczynie o mniejszej od pola grzejnego średnicy jest mniej energooszczędne, nie powoduje jednak rozproszenia energii. Niewskazane jest używanie naczyń o średnicy dna poniżej 10 cm.

- zaleca si ę stosowanie naczy ń wykonanych ze stali nierdzewnej, wyposażonych w dno wielowarstwowe oraz ze stali ferromagnetycznej, jeżeli posiadają na dnie napis, że nadaj ą się do gotowania indukcyjnego.

- w przypadku naczy ń żeliwnych, ich spodnia cz ęść powinna by ć emaliowana, aby unikn ąć ryzyka zarysowania płyty ceramicznej.

- nie nale ży stosowa ć naczyń wykonanych ze szkła, materiałów ceramicznych, wypalanej gliny, aluminium, miedzi i ze stali nierdzewnej nie ferromagnetycznej (austenitycznej).

Konserwacja (Rys. 4)

Strzępy folii aluminiowej, resztki potraw, plamy z tłuszczu i cukru oraz potraw z dużą zawartości a cukru powinny zostać natychmiast usunięte z płyty grzejnej za pomocą skrobaczki ze względu na ryzyko uszkodzenia jej powierzchni. Po ich zeskrobaniu, płyt ę przemywamy odpowiednim preparatem chemicznym i przecieramy papierem do u żytku kuchennego, a następnie spłukujemy wodą i wycieramy do sucha czyst a szmatką. W żadnym wypadku nie powinni śmy u żywać gąbek ani myjek o wła ściwościach ściernych. Należ y także e unikać stosowania silnie działaj acych detergentów i ś rodków do wywabiania plam.

Wskazówki dla instalatora

Instalacja

Niniejsza instrukcja przeznaczona jest dla wykwalifikowanego technika, który ma przeprowadzi ć instalację, regulację i konserwację urzą dzenia. Została ona opracowana zgodnie z obowi ązuj ęymi przepisami prawnymi i normami technicznymi. Wszystkie powyższe czynno ści należy wykonać po uprzednim wyłączeniu urządzenia z sieci.

Ustawienie (Rys. 5)

Niniejsze urządzenie przeznaczone jest do zabudowy zgodnie z ukazanym na rysunku schematem. Dołaczonę do zestawu uszczelkę umieszczamy na krawędzi płyty.

Niewskazana jest instalacja urzą dzenia powyżej piekarnika. Gdyby okazało się to konieczne, należy y wcześniej upewnić się, że:

- piekarnik posiada odpowiedni system chłodzenia.

- nie ma żadnych nieszczelności, przez które gorące powietrze mogłoby si ę przedostawa ć z piekarnika do płyty.

- urządzenia zostały wyposażne w odpowiednie otwory wentylacyjne, tak jak to zostało ukazane na rysunku.

(Rys. 5)

1 Widok z przodu
2 Widok z boku
3 Piekarnik lub szafka
4 Otwór wentylacyjny

Podłączenie elektryczne (Rys. 6)

Przed podłą czeniem urządzenia do sieci elektrycznej, należy upewnić się że:

- warunki instalacyjne pomieszczenia odpowiadają danym technicznym figurującym na tabliczce znamionowej znajdującej się na spodniej stronie płyty;

- sieć elektryczna wyposażona jest w odpowiednie uziemienie wykonane zgodnie z obowiązującymi normami technicznymi i przepisami ustawowymi. Uziemienie jest koniecznym, wymaganym przez prawo warunkiem prawidłowej instalacji.

Jeżeli w wyposaża żeniu urządzenia brakuje przewodu sieciowego i/lub wtyczki, należy zastosować materiał odpowiadający danym technicznym figuruj cym na tabliczce znamionowej, bior c pod uwag przewidywan temperatur pracy. W adnym wypadku temperatura przewodu przył czeniowego nie mo e przekroczy 50°C w stosunku do temperatury otoczenie.

Wprowadź do elektrycznej instalacji stałej medium odłączające urządzenie od sieci elektrycznej, posiadające oddzielenie styków na wszystkich biegunach, które umożliwia pełne odłączenie w przypadku przepięcia kategorii III, zgodnie z zasadami prowadzenia przewodów instalacji elektrycznej.

Nale y zapewni łatwy dost p do wtyczki lub przeł cznika wielobiegunowego po zamontowaniu urz dzenia.

Urządzenie nie ejst przystosowane do użytku przez zewnętrzny wyłącznik czasowy lub system zdalnego sterowania.

Producent zrzeka si wszelkiej odpowiedzialno ci w przypadku nieprzestrzegania powy szych zalece i przyj tych powszechnie norm bezpiecze stwa.

W celu unikni cia potencjalnego zagro enia, uszkodzony przewód zasilaj cy powinien została wymieniony bezpoś rednio u producenta, w upowa nionym przez niego punkcie serwisowym lub przez posiadaj cego odpowiednie kwalifikacje technika.
