BRUKSANVISNING IB 604 BK CATA

• Det valgte varmeniveau (ml. “0“ og “9“)

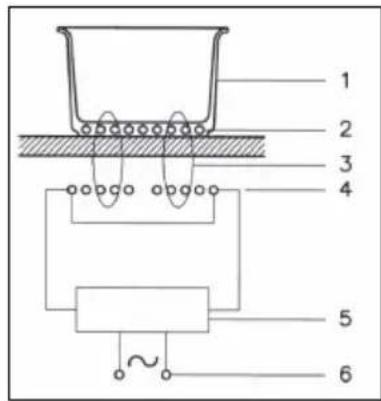

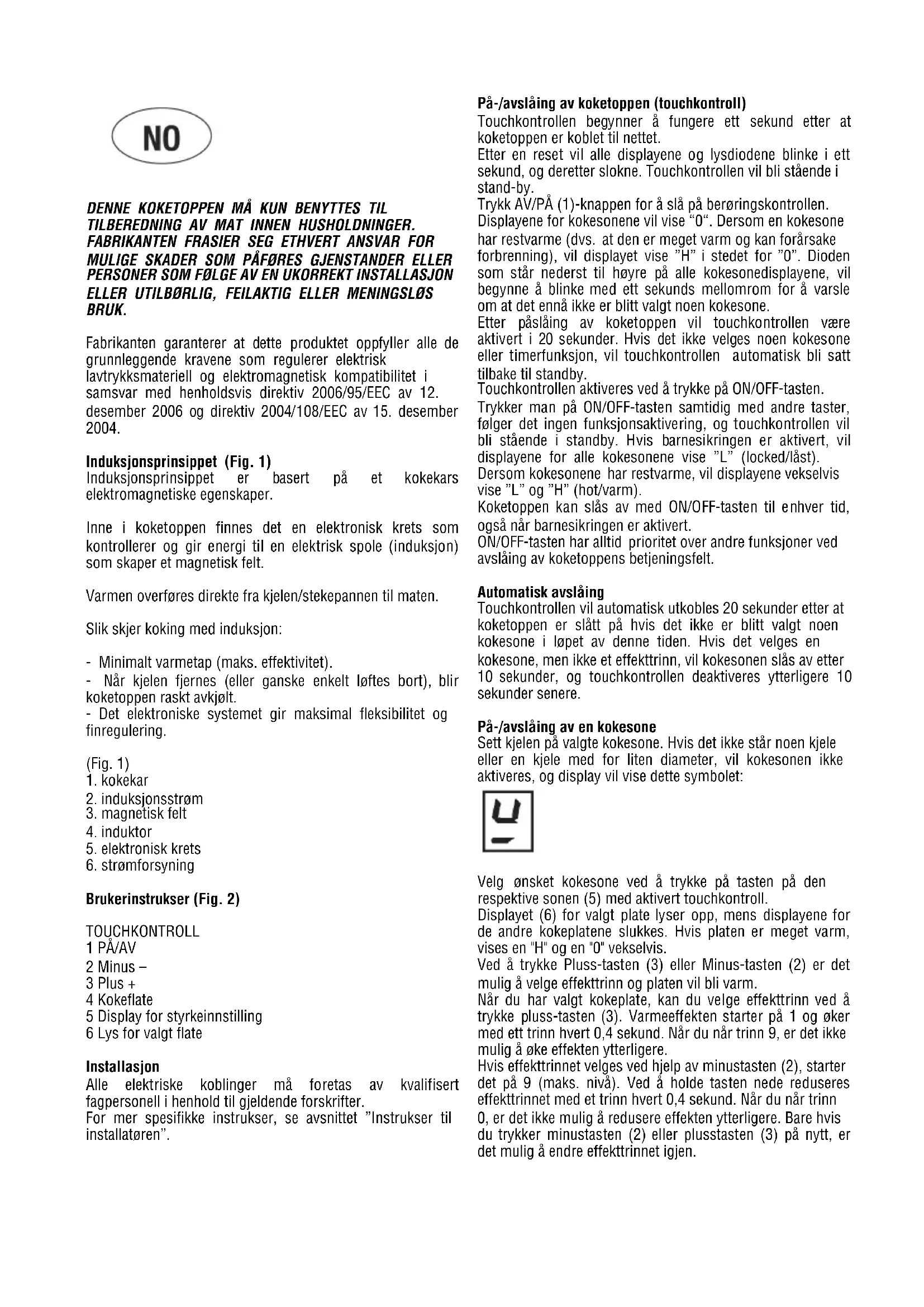

Induksjonsprinsippet (Fig. 1) Induksjonsprinsippet er basert på et kokekars elektromagnetiske egenskaper. Inne i koketoppen finnes det en elektronisk krets som kontrollerer og gir energi til en elektrisk spole (induksjon) som skaper et magnetisk felt. Varmen overføres direkte fra kjelen/stekepannen til maten. Slik skjer koking med induksjon: - Minimalt varmetap (maks. effektivitet). - Når kjelen fjernes (eller ganske enkelt løftes bort), blir koketoppen raskt avkjølt. - Det elektroniske systemet gir maksimal fleksibilitet og finregulering. (Fig. 1)

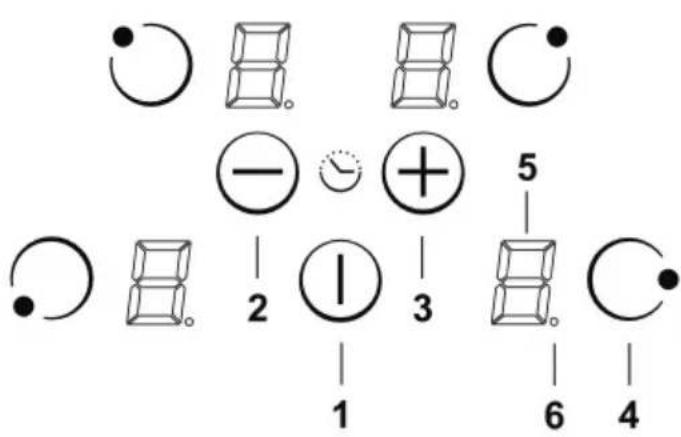

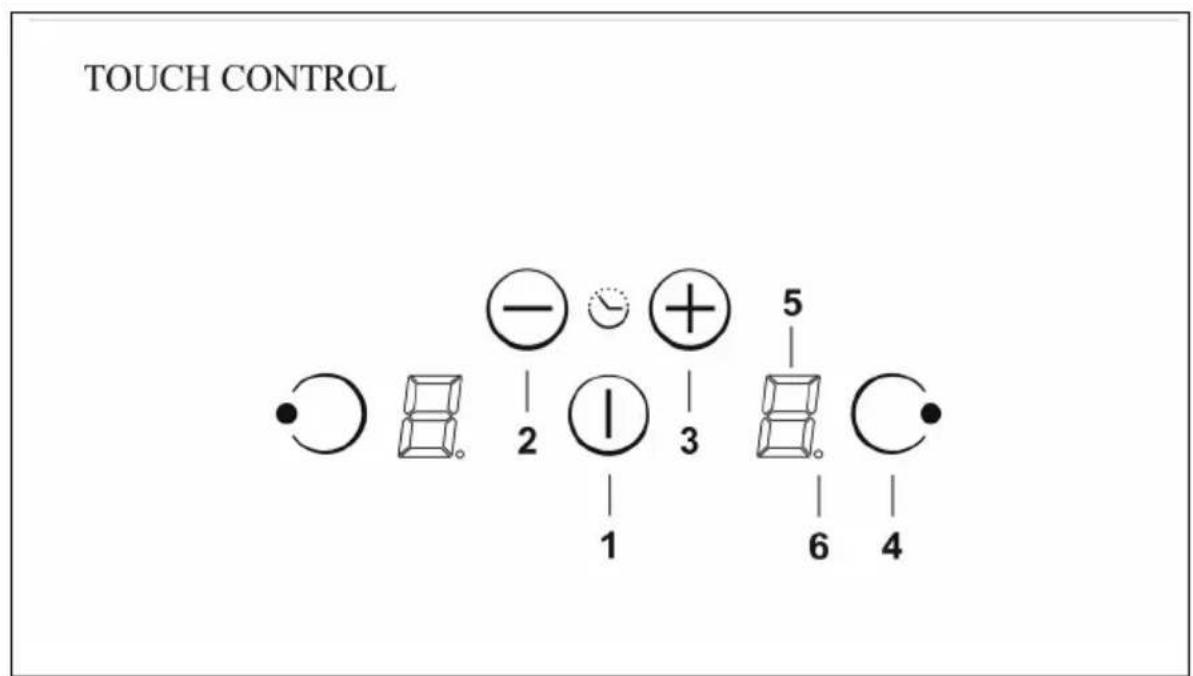

Brukerinstrukser (Fig. 2) TOUCHKONTROLL 1 PÅ/AV 2 Minus – 3 Plus + 4 Kokeflate 5 Display for styrkeinnstilling 6 Lys for valgt flate Installasjon Alle elektriske koblinger må foretas av kvalifisert fagpersonell i henhold til gjeldende forskrifter. For mer spesifikke instrukser, se avsnittet ”Instrukser til installatøren”. På-/avslåing av koketoppen (touchkontroll) Touchkontrollen begynner å fungere ett sekund etter at koketoppen er koblet til nettet. Etter en reset vil alle displayene og lysdiodene blinke i ett sekund, og deretter slokne. Touchkontrollen vil bli stående i stand-by. Trykk AV/PÅ (1)-knappen for å slå på berøringskontrollen. Displayene for kokesonene vil vise “0“. Dersom en kokesone har restvarme (dvs. at den er meget varm og kan forårsake forbrenning), vil displayet vise ”H” i stedet for ”0”. Dioden som står nederst til høyre på alle kokesonedisplayene, vil begynne å blinke med ett sekunds mellomrom for å varsle om at det ennå ikke er blitt valgt noen kokesone. Etter påslåing av koketoppen vil touchkontrollen være aktivert i 20 sekunder. Hvis det ikke velges noen kokesone eller timerfunksjon, vil touchkontrollen automatisk bli satt tilbake til standby. Touchkontrollen aktiveres ved å trykke på ON/OFF-tasten. Trykker man på ON/OFF-tasten samtidig med andre taster, følger det ingen funksjonsaktivering, og touchkontrollen vil bli stående i standby. Hvis barnesikringen er aktivert, vil displayene for alle kokesonene vise ”L” (locked/låst). Dersom kokesonene har restvarme, vil displayene vekselvis vise ”L” og ”H” (hot/varm). Koketoppen kan slås av med ON/OFF-tasten til enhver tid, også når barnesikringen er aktivert. ON/OFF-tasten har alltid prioritet over andre funksjoner ved avslåing av koketoppens betjeningsfelt. Automatisk avslåing Touchkontrollen vil automatisk utkobles 20 sekunder etter at koketoppen er slått på hvis det ikke er blitt valgt noen kokesone i løpet av denne tiden. Hvis det velges en kokesone, men ikke et effekttrinn, vil kokesonen slås av etter 10 sekunder, og touchkontrollen deaktiveres ytterligere 10 sekunder senere. På-/avslåing av en kokesone Sett kjelen på valgte kokesone. Hvis det ikke står noen kjele eller en kjele med for liten diameter, vil kokesonen ikke aktiveres, og display vil vise dette symbolet:

Velg ønsket kokesone ved å trykke på tasten på den respektive sonen (5) med aktivert touchkontroll. Displayet (6) for valgt plate lyser opp, mens displayene for de andre kokeplatene slukkes. Hvis platen er meget varm, vises en "H" og en "0" vekselvis. Ved å trykke Pluss-tasten (3) eller Minus-tasten (2) er det mulig å velge effekttrinn og platen vil bli varm. Når du har valgt kokeplate, kan du velge effekttrinn ved å trykke pluss-tasten (3). Varmeeffekten starter på 1 og øker med ett trinn hvert 0,4 sekund. Når du når trinn 9, er det ikke mulig å øke effekten ytterligere. Hvis effekttrinnet velges ved hjelp av minustasten (2), starter det på 9 (maks. nivå). Ved å holde tasten nede reduseres effekttrinnet med et trinn hvert 0,4 sekund. Når du når trinn 0, er det ikke mulig å redusere effekten ytterligere. Bare hvis du trykker minustasten (2) eller plusstasten (3) på nytt, er det mulig å endre effekttrinnet igjen.Slik slår du av en kokeplate Velg platen som du ønsker ved hjelp av respektiv tast (5). Displayet (6) for valgt plate lyser opp, mens displayene for de andre kokeplatene slukkes. Hvis du trykker pluss- (3) og minus (2) samtidig, stilles effektnivået inn på 0. Du kan alternativt bruke minustasten (2) for å redusere effekttrinnet til 0. Hvis en kokeplate er meget varm, vises en "H" og en "0" vekselvis. Avslåing av alle kokesonene Trykk på ON/OFF-tasten, og alle kokesonene vil automatisk utkobles. Display for kokesonene som har restvarme, vil vise ”H”. Resten av displayene vil være slukket. Effekttrinn Hver kokesone har 9 effekttrinn (fra ”1” til ”9”). I kokesonen som er plassert foran på venstre side, senkes strømnivået noe av sikkerhetsgrunner etter 30 minutter når strømnivå 9 er valgt. Hvis du krever mer strøm, velger du nivåøkeren ("P"). Booster-funksjon Når du har valgt kokeflate kan boost-funksjonen settes igang ved at du velger styrke 9 og trykker PLUS (3)-knappen. Booster-funksjonen gir ekstra rask oppvarming av visse kokesoner ved at de tilføres en større effekt enn den nominelle. Antall kokesoner booster-funksjonen kan aktiveres for samtidig, vil avhenge av valgt effekttrinn på hver kokesone; dette må ikke overstige koketoppens maksimale varmeeffekt. Hvis den valgte kokesonen har kapasitet nok til å aktivere booster-funksjonen, vil display vise symbolet ”P”. Hvis kokesonen ikke har tilstrekkelig disponibel effekt, vil kokesones effektindikator blinke i 3 sekunder for å angi at effekttrinnet må reduseres. Booster-funksjonen har en tidsbegrensning på 5 minutter for å beskytte kokekarene. Etter automatisk deaktivering av booster-funksjonen, vil kokesonen fortsette å virke på effektnivå “9”. Booster-funksjonen kan reaktiveres etter noen få minutter. Selv om kokekaret løftes bort fra kokesonen mens booster- funsjonen er aktiv, vil funksjonen opprettholdes helt til 10 minutters-perioden er utløpt. Effektstyringen er basert på prinsippet om at siste effektinnstilling på en kokesone har prioritet. Dette betyr at tidligere stilte effekttrinn for resten av kokesonene reduseres automatisk hvis nødvendig. - Dersom varmeeffekten på en kokesone må reduseres, vil denne kokesonens indikator blinke i 3 sekunder før effektreduksjonen skjer. - Hvis det velges et annet effekttrinn for kokesonen før varmeeffekten reduseres (dvs. før de 3 sekundene er gått), vil det skje en ny fordeling av varmeeffekten på de ulike kokesonene. Skulle da ingen effektreduksjon være nødvendig, vil blinkingen opphøre, og opprinnelig varmeeffekt vises på respektiv kokesones indikator. - Hvis effektfordelingen endres igjen, vil det ikke skje noen automatisk effektøkning på kokesoner med tidligere redusert koketrinn.

Restvarmeindikator Restvarmeindikatoren varsler bruker om at temperaturen på kokesonens keramiske glassflate er meget høy og vil kunne forårsake brannsår ved berøring. Temperaturen beregnes ut ifra en matematisk modell, og i henhold til denne angis restvarmen med “H” på det respektive syvsegment- displayet. Oppvarmingen og avkjølingen beregnes på grunnlag av: . Valgt effektnivå (mellom “0” og “9”). . Aktiveringsperiode. Etter at kokesonen er slått av, vil display vise “H” helt til kokesonens temperatur har sunket under ≤ 60ºC. Automatisk OFF-funksjon (begrenset driftstid) Dette er en sikkerhetsfunksjon. Driftstiden avhenger av innstilt varmeeffekt. Hver kokesone vil automatisk bli slått av etter en forhåndsprogrammert tid hvis det ikke stilles et nytt effekttrinn før denne tiden løper ut. Enhver effektinnstilling på en kokesone (med pluss- og minus-tastene) vil gjenopprette maksimal koketid og først valgte effektnivå. Sikring mot utilsiktet påslåing . Hvis en tast trykkes uavbrutt i mer enn 10 sekunder, vil koketoppen automatisk kobles ut. Touchkontrollen vil avgi et akustisk signal i 10 sekunder for å gjøre bruker oppmerksom på at en eller annen gjenstand er kommet i kontakt med betjeningstastene. Display vil vise feilkoden ”E R 0 3”. Hvis kokesonen har restvarme, vil ”H” og feilkoden vekselvis vises på display. . Hvis det ikke aktiveres noen kokesone innen 20 sekunder etter at koketoppen er slått på, vil touchkontrollen gå tilbake til standby-modus. . ON/OFF-tasten har prioritet over de andre tastene. Dette betyr at koketoppen kan slås av på ethvert tidspunkt. . På standby-modus vil en kontinuerlig tastetrykking ikke utløse noe signal. Touchkontrollen kan imidlertid kun reaktiveres etter at det er påvist at ingen av tastene holdes nedtrykt. Tastesperre (barnesikring) ◊ Barnesikring: Tastesperre: Barnesikringen aktiveres ved å trykke samtidig på tasten for høyre kokesone nede og minus-tasten, og én gang til på tasten for høyre kokesone nede. Koketoppen vil blokkeres, og på display vil det vises en ”L” for LOCKED (barnesikring mot utilsiktet påslåing). Hvis kokesonen har restvarme, vil “L” og “H” vises vekselvis på display. Dette må gjøres i løpet av 10 sekunder, og i mellomtiden må det ikke aktiveres noen annen tast, for å unngå sekvensavbrytelse og avblokkering av betjeningspanelet. Betjeningspanelet vil være sperret helt til det avblokkeres av bruker. Avblokkering av tastene for koking: Touchkontrollen avblokkeres ved å trykke samtidig på tasten for høyre kokesone nede, og minus-tasten. ”L”-symbolet (LOCKED/låst) vil forsvinne og ”0” vil blinke på allekokesonenes display. Hvis en kokesone har restvarme, vil det vises ”H” i stedet for ”0”. Hvis man trykker OFF-tasten for utkobling av touchkontrollen, vil barnesikringen aktiveres igjen. Annullering tastelåsen: For å deaktivere barnesikringen må koketoppen være slått på. Trykk samtidig på tasten for høyre kokesone nede, og minus-tasten, og deretter minus-tasten alene. Gjøres dette i riktig rekkefølge innen 10 sekunder, vil tastelåsfunksjonen annullleres og touchkontrollen utkobles. Hvis ikke, vil sekvensen bli ansett for ikke fullført, touchkontrollen forblir blokkert og slås av etter 20 sekunder. Når touchkontrollen slås på igjen, vil alle displayene vise ”0”, desimalene vil blinke og koketoppen være klar for koking. Hvis en kokeplate er meget varm, vises "0" og "H" vekselvis på displayet. Lydsignal (summer) Touchkontrollen vil avgi et lydsignal:

• Ved et enkelt trykk på tastene: kort summelyd.

• Ved kontinuerlig trykk på tastene i mer enn 10 sekunder: lang intermitterende summelyd. Timer-funksjon Timer-funksjonen kan brukes på to måter:

• Som selvstendig timer (minuttur), fra 1 til 99 minutter: et lydsignal angir slutten på perioden. Denne funksjonen er kun tilgjengelig når koketoppen ikke er i bruk, dvs. det foretas ingen koking.

• Som timer-funksjon for hver kokesone med innstilling av driftstiden mellom 1 og 99 minutter: et lydsignal angir slutten på koketiden. De fire kokesonene kan programmeres hver for seg. Timer brukt som minuttur:

• Om låsen er PÅ og ingen kokeflate er valgt, kan den selvstendige timeren brukes ved å trykke MINUS (2) og PLUS (3)-knappene samtidig.

• Tiden kan innstilles mellom 0 og 99 minutter. Denne innstillingen kan endres i intervaller på 1 minutt ved å trykke på pluss- eller minus-tasten. Hvis man trykker på pluss- tasten, starter nedtellingen på 0. Trykker man på minus- tasten, starter nedtellingen på 99.

• Kontinuerlig nedtrykking av pluss- eller minus-tasten vil gi en dynamisk økning av reguleringshastigheten til maks. verdi er nådd, uten noe lydsignal.

• Hvis pluss- eller minus-tasten slippes i mellomtiden, vil reguleringshastigheten starte på nytt igjen fra og med åpningsverdien.

• Reguleringen kan foretas med kontinerlig trykk på pluss- og minus-tastene, eller med enkle trykk (med lydsignal). Etter at timeren er programmert, starter nedtelleingen. Når innstilt tid er utløpt, vil det høres et lydsignal, og timerens display begynner å blinke. Lydsignalet opphører:

• Automatisk etter 2 minutter.

• Ved å trykke på en vilkårlig tast. Display slutter å blinke, og slokner. Avslåing / justering av timeren

• Timeren kan justeres eller slås av til enhver tid ved å trykke MINUS (2)- og PLUS (3)-knappene samtidig (med lydsignal). Timeren slås av ved enten å stille tiden tilbake til “0” med minus-tasten eller ved å trykke timer- og minus- tastene samtidig, hvilket vil stille timeren direkte på ”0”. Timeren vil bli stående på ”0” i 6 sekunder, deretter slokner den.

• Når koketoppen slås på (ved trykk på ON/OFF-tasten), slås timerens minutturfunksjon av. Programmering av timer-funksjon for kokesonene Når koketoppen er slått på, kan det programmeres en timer for hver kokesone.

• Ved å velge en kokeflate med flatevalgknappen (4), og deretter velge innstilling og så trykke MINUS (2)- og PLUS (3)-knappene samtidig, kan timeren programmeres som en av-funksjon for en kokeflate.

• Automatisk etter 2 minutter.

• Ved et vilkårlig tastetrykk. Timerens display vil slukkes.

• Grunnfunksjonene er de samme som gjelder når timeren har minuttur-funksjon. Viktig for sikkerheten - Gjenstander som kan magnetiseres, for eksempel kredittkort, plater, kalkulatorer o.l., må holdes i god avstand fra kokesonene så lenge kokingen varer. - Legg aldri aluminiumsfolie eller produkter som er innpakket i aluminiumsfolie direkte på koketoppen. - Metallgjenstander som kniver, gafler, skjeer og lokk må ikke plasseres på koketoppen, da disse lett kan bli varme. - Under tilberedning i klebefrie panner, uten smakstilsetning, må oppvarmingstiden begrenses til ett eller to minutter. - Ved koking eller steking av mat som har tendens til å sette seg fast i bunnen, bør man starte på laveste koketrinn og deretter øke varmen litt etter litt og røre rundt i maten med jevne mellomrom. - Etter avsluttet koking, må den respektive kokesonens effekttrinn settes på ”0”. Stol ikke på kjelegjenkjennelsesfunksjonen. - Hvis det oppstår sprekker på koketoppens overflate, må man umiddelbart slå av strømmen til apparatet for å unngå mulige elektriske støt. - Ved rengjøring av koketoppen må det ikke brukes dampbaserte produkter. - Dette apparatet må ikke brukes av personer (gjelder også barn) med nedsatte fysiske eller mentale evner. Det må heller ikke betjenes av personer uten erfaring og kjennskap til apparatet med mindre de overvåkes eller instrueres av andre som påtar seg ansvaret for deres personlige sikkerhet. - Hold barna unna apparatet.Kokekar (Fig. 3) - Før en magnet til bunnen av kokekaret for å kontrollere om det har magnetisk bunn. Blir magneten tiltrukket, kan kokekaret brukes på induksjonstoppen. - Bruk fortrinnsvis kokekar som du vet er egnet til induksjonskoking. - Bruk kokekar med plan og tykk bunn. - Det er viktig at kokekaret har samme diameter som kokeplaten for å få full utnyttelse av energien. - Ved bruk av for små kokekar oppstår det varmetap. Det anbefales å bruke kokekar og panner som har en diameter på minst 10 cm. - Man kan bruke kokekar laget av rustfritt eller ferrittisk stål med dobbel bunn hvis det er angitt at de er egnet til induksjonskoking. - Bruker man kokekar av støpejern, bør bunnen helst ha et emaljebelegg for å unngå at det lages striper på glasskeramikktoppen. - Det anbefales å ikke bruke kokekar av glass, keramkk, brent leire, aluminium, kobber eller ikke-magnetisk (austenisk) stål. Vedlikehold (Fig. 4) Rester av aluminiumsfolie, matrester, fettstenk, sukker og veldig sukkerholdige matvarer må øyeblikkelig fjernes fra kokeflaten med en spesiell glasskrape for å unngå skader på koketoppen. Rengjør deretter kokeflaten med kjøkkenpapir og et spesielt rengjøringsmiddel for glasskeramiske platetopper, skyll og tørk over med en tørr og ren klut. Bruk aldri stålull eller svamper med smergelside. Man må også unngå bruk av aggressive kjemiske rengjøringsmidler og flekkfjernere. Instrukser til installatøren Installasjon Disse instruksene er til veiledning for installatøren ved montering, justering og vedlikehold av induksjonstoppen. Alt installasjonsarbeid skal utføres etter gjeldende lovgivning og forskrifter. Husk å avbryte strømforsyningen før det foretas inngrep på apparatet. Montering (Fig. 5) Apparatet skal monteres i en benkeplate slik det er vist på figuren. Monter vedlagte tegningslist rundt hele koketoppens omkrets. Det anbefales å ikke installere koketoppen over en ovn. Er det ingen annen utvei, må man være obs på følgende: - Ovnen må ha et effektivt avkjølingssystem. - Det må ikke strømme varm damp fra ovnen opp mot koketoppen. - Sørg for luftinntak slik det er vist på figuren.
