GEBRUIKSAANWIJZING HG00304A POWERFIX

Bedienings- en veiligheidsinstructies

T

MISURATORE DI TEMPERATUREA AD INFRAROSSI

Correct gebruik.. .41

Werkwijze. 41

Beschrijving van de onderdelen.. .41

Omvang van de levering.. . 42

Technische gegevens.. .42

Veiligheidsinstructies.. 42

Veiligheidsinstructies voor batterijen...... Page 43

Voor de ingebruikname

Batterijplaatsen/ervangen.. .44

Ingebruikname

Aan- en uitschakelen.. . 45

Temperatuurenheid selecteren.. 45

Temperatuur meten.. 46

Temperatuurafwijking tonen.. 47

Referentiewaarde registrieren.. 47

Tolerantiebereik instellen.. 47

Temperatuurafwijking scannen.. .48

Toepassingsvoorbeeld.. 48

Batterijweergave.. 48

Storingen oplossen.. 49

Onderhoud en reiniging.. 49

Afvoeren.. 50

Garantie.. 50

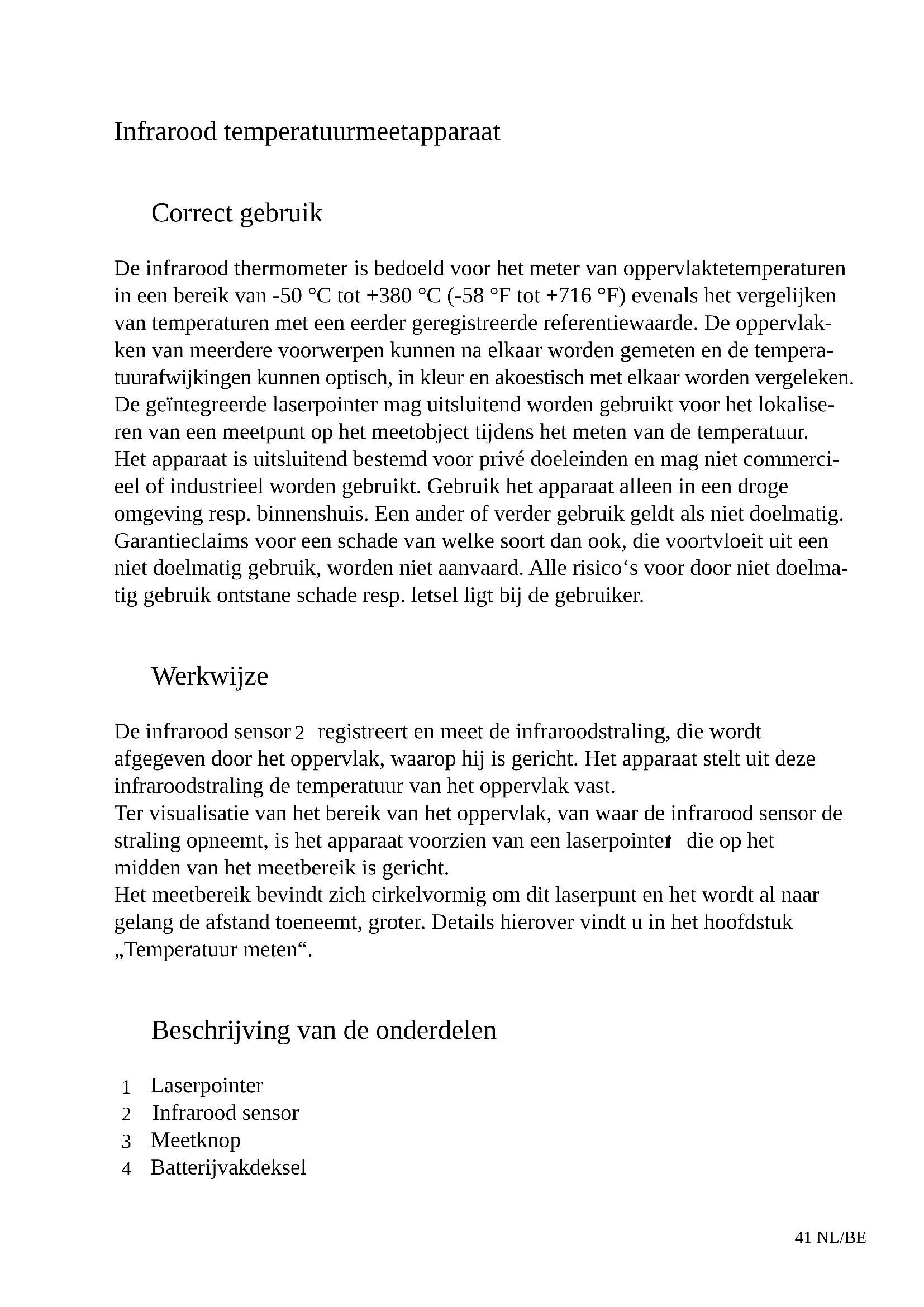

Infrarood temperatuurmeetapparaat

Correct gebruik

De infrarood thermometer is bedoeld voor het meter van oppervlaktetemperaturen in een bereik van -50^ tot +380^ (-58°F tot +716°F) evenals het vergelijk den temperaturen met een erder geregisteerde referentiewaarde. De oppervlakken van meerere voorwerpen kunnen na elkaar worden gemeten en de temperatuurafwijkingen kunnen optisch, in kleur en akoestisch met elkaar worden vergeleken. De geintegreerde laserpointer mag uitsluitend worden gebruikt voor het lokaliseren van een meetpunt op het meetobjectijdens het meten van de temperatuur. Het apparaat is uitsluitend bestemd voor privé doeleinden en mag Niet commercieel of industrieel worden gebruikt. Gebruik het apparaat alleen in een droge omgeving resp. binnenshuis. Een ander of verder gebruik geldt als nicht doelmatig. Garantieclaims voor een schade van welke soort dan ook, die voortvloeit UIT een Niet doelmatig gebruik, worden Niet aanvaard. Alle risico's voor door Niet doelmatig gebruik ontstane schade resp. letsel ligt bij de gebruiker.

Werkwijze

De infrarood sensor 2 registreert en meet de infraroodstraling, die worden afgegeben door het oppervlak, waarop hij is gericht. Het apparaat stelt uit deze infraroodstraling de temperatuur van het oppervlak vast.

Ter visualisatie van het bereik van het oppervlak, van waar de infrarood sensor de straling opneemt, is het apparaat voorzien van een laserpontet die op het midden van het meetbereik is gericht.

Hetmeetbereikbehindt zichcirkelvormigom dit laserpunt en het wordt al naar gelang de afstand toeneemt, groter.Details hierover vindt u in het hoofdstuk „Temperatuur meten".

Beschrijving van de onderdelen

1 Laserpointer
2 Infrarood sensor
3 Meetknop
4 Batterijvakdeksel

5 Display
6 Weergave van de referentiewaarde
7 Temperatuurenheit
8 Meetwaarde
9 Keuze van het tolerantiebereik
10 knop
11 °C/°F/SET-knop
12 knop
13 9V-blokbatterij

- Omvang van de levering

1 infrarood thermometer
19V-blokbatterij
1 gebruiksaanwijizing

Technische gegevens

Stroomvoorziening: 1 × 9 V-blokbatterij (type 6F22 of 6LR61)

Meetbereik: -50 °C tot +380 °C (-58 °F tot +716 °F)

Meetnauwkeurigheid voor T > 0^:± 1,5^ resp. ± 1,5% van de meetwaarde

Meetnauwkeurigheid voor T < 0^ : ± 3^ resp. ± 3% van de meetwaarde

Laserklasse: 2

Golfengte van de laser: 650 nm

Uitgangsvermogen van de laser: < 1 mW

Bedriifstemperatuur: 0^ tot 40^

Luchtvochichtigheid: ≤ 75%

Afmetingen: ca. 18 × 12 × 4,2 cm

Gewicht zonder batterij: ca. 170 g

Veiligheidsinstructies

Maak u voor de eerste ingebruikname van het product vertrouwd met alle bedie-nings- en veiligheidsvoorschriften! Geef alle documenten mee wanneer u het product aan derden geeft!

Gevaar door laserstraling

Het apparatus bevat een klasse-2-laser.

Richt de laserstraal nooit op Personen of dieren.

Kijk nooit direct in de straal. Een zwakke laserstraal kan al tot oogletsel leiden.

Richt de laserstraal nooit op reflecterende oppervlakken of materialen. Ook een gereflecteerde laserstraal kan zorgen voor schade aan de ogen.

Iedere instelling voor het versterken van de laserstraal is verboden. Er bestaat gevaar voor letsel!

Voor schade die voortvloeit uit manipulatie aan de lasereenheid evenals het Niet in acht nemen van de veiligheidsinstructies worden aansprakelijkheid aanvaard.

apparaat kan door kinderen vanaf 8 alsook personen met ver-minderde fysieke, sensorische of mentale vaardigheden of een ge-brek aan ervaring en kennis worden gebruikt, als zij onder toezicht geinstrueerd werden met betrekking tot het veilige gebruik van het et en zij de hieruit voortvloeijeende bevaren begrijpen. Kinderen mogen het apparaat spelen. Reiniging en onderhoud mag nicht door kinderen gezicht worden uitgevoerd.

Neem het product Niet in gebruik als u een beschadiging heeft geconstasteerd.

Houd de open vlam uit de buurt van het apparaat!

Beschem het apparaat gegen vocht en het binnendringen van vloeistoffen.

Vermijd direct zonlicht.

Voer geen veranderingen uit aan het apparaat.

OORZICHTIG! EXPLOSIEGEVAAR! Gebruik het apparaat Niet op plekken, waar brand- of explosiegevaar bestaat, bijvoorbeeld in de buurt van brandbare vloeistoffen of gassen.

Veiligheidsinstructies voor batterijen

WAARSCHUWING! LEVENSGEVAAR! Houd batterijen uit de buurt

vankinderen.

Raadpleeg bij inslikken onmiddelijk een arts!

VOORZICTIG! EXPLOSIEGEVAAR! Laad Niet-oplaadbare batterijen nooit op, sluit ze Niet kort en/of open ze nicht!

Gooi batterijen nooit in vuur of water!
Stel batterijen nicht bloot aan mechanische belastingen.

Gevaar dat de batterijenlekken

Als de batterij lekt, dient u de batterij direct uit het apparaat te halen om beschadigingen te voorkomen!

Vermijd contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbeteffende plekken direct af met voldoende schoon water en raadpleeg onmiddelijk een arts!
Vermijd extreme omstandigheden en temperaturen die invloed op de batterijen zouden können haben bijv. door radiatoren/direct zonlicht.
- Verwijder de batterijen uit het apparaat als het gedurende een langereperiode Niet worden gebruikt!

Gevaar voor beschadiging van het apparaat

Gebruik uitsluitend het aangegeven soort batterij!
Let bij hetplaatsen van de batterijen op de juiste polariteit! Deze worden weergegeven op het deksel van het batterijvakje.
Reinig indien nodig de contacten van de batterij en het batterijvak voor hetplaatsen van de batterij.
Verwijder een verbruike batterij direct uit het apparaat!

- Voor de ingebruikname

Het display 5 is voor de transportbescherming afgedekt met een beschemende folie. Verwijder eerst de beschemende folie.

Om het apparaat in gebruik te nemen, staat u de meegeleverde batterij (9 V-blokbatterij). Ga zoals hierna beschreiben te werk:

- Batterijplaatsen/vervangen

Open voor hetplaatsen/ervangen van de batterijh het batterijvakdeksel 4 Schuif hiervoar het batterijvakdeksel in de richting van de pijl en klap het open.

Verwijder indien nodig de oude batterij en plaats een niewe. Reinig indien nodig de contacten van het batterijovek on de batterij. Gebruik ultsluidend een 9 V bloktiaterij van het type 6/22 of 61R61.
Let iedens het plaaten van de batterij op de juiste polorie. DezeWothe weergeveenop het batterijvukdekel (a/b,C).
Sluit het botterijvokdeksel.

Uw infrarood thermometer is nu gereed voor gebruik.

Ingebruikname

Pak de greep van het apparaal zo vast, dat de wijswinger de meekn en de duim de knoppen 10 to 12 kan bediennen.

Aan-en uitschakelen

Druk op de meeknB om het apparat aan te schokelen. Hetdisplay begint te branden en uhoort een kort geluidesignaal.
Druk do C^ / F / SET inh o n hou diazo ca. 3 seconde ingedrukt, om het apparuiat sl u schaeken. U hoort twee korte geluidesignin.
Als het apparadaat not meer worden gebruit, gaat de achtergrundverliching van het display na ca. 15 seconden uit. Na ca.60 seconden痔t het apparataat automatisch utgochsakkel; twee korte geuidsgielen makeu hierop attent.

- Temperatuurenheid selecteren

Na her inschaken is in eenste instantié de laucht gekozen temperatoureneid gesielestedr.
Druk kort op de ^ C / ^ / SET omussen de temperatuurenheid7 (°C resp. F) to wisselen.
De officiale temperaturenheit in Europa is C.

- Temperatuur meten

Geef het apparaat voor het gebruik ongeveer 30 minutes de tijd, om zich aan de klimaatsituatie van de omgeving aan te passen.

Houd de meetknog ingedrukt, terwijl de laserpointer 1 op het te meten oppervlak is gericht.
Terwijul de meetknop drukt, worden de temperatuur gemeten; hierbij worden op het display 5 „SCAN" getoond.
Na het loslaten van de meetknop worden deIRST gemeten temperatuur op het display getoond en de laserpointer worden uitgeschakeld.

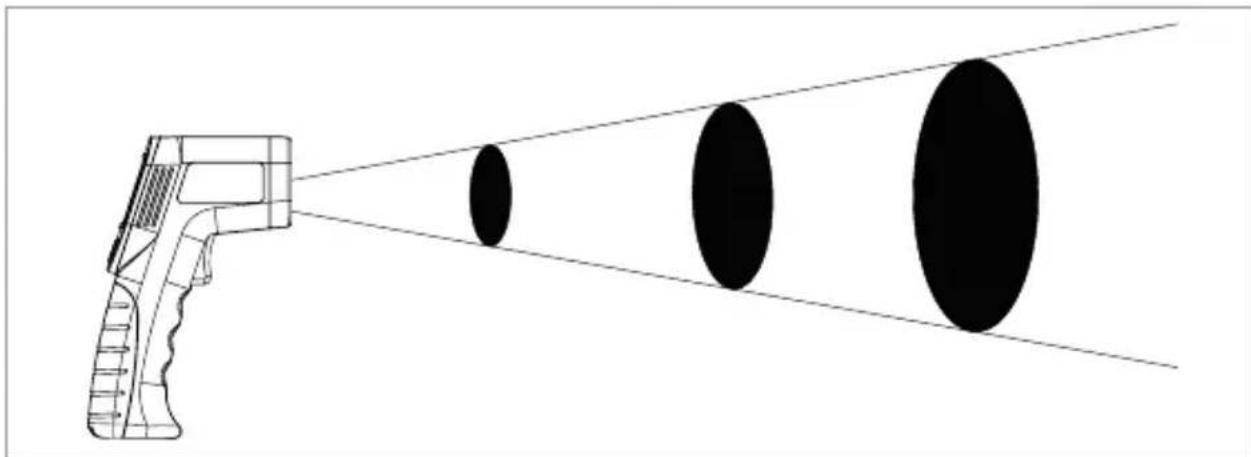

De vastgestelde temperatuur is de gemiddelde temperatuur van het gemeten oppervlak. Het gemeten oppervlak is een cirkel. De diameter van het te meten oppervlak „S" is een twaalfde van de afstand van het oppervlak tot de infra- rood sensor 2, D".

Navolgend een paar waarden ter orientatie:

S (voor surface-diameter = oppervlakte diameter):	25 mm	75 mm	125 mm
D (voor distance = afstand): 300 mm 900 mm 1500 mm

Let a.u.b. op:

Het oppervlak van het object moet duidelijk groter zichn dan het meetoppersvlak van het apparaat. Anders is geen betrouwbare meting möglichk.
Meet principieel in de kleinst möglichke afstand ten opzichte van het te meten oppervlak.
Richt het apparaat zo mogelijk verticaal op het te meten oppervlak.

Meet nicht in een stoffige, stomende of rokerige omgeving.

Meet Niet door transparante stoffen, zoals glas of kunststof.

- Temperatuurafwijking tonen

Met de temperatuurafwijking worden het verschilussen een eerder geregistreerde referentiewaarde en een gemeten temperatuur bedoeld. De afwijkingen worden als cijferwaarde en met behulp van een kleurige weergave op het display 5 weergegeven. Bovendien hoort u nog een geluidsignaal.

Referentiewaarde registraren

Druk op de meetknop enricht de laserpointer 1 op de plek, diens temperatuur u als referentie wilt hebben. De temperatuur worden weergegeven op het display 5

Druk nu, verwijl u de meetknop ingedrukt houd, op de °C/°F/SET-knop, om de temperatuur als referentiewaarde te bepalen. Deze temperatuur worden op het display naast de weergave „REF" als referentiewaarde-weergave 6 getoond.

- Tolerantiebereik instellen

U kunt aan het apparaat instellen, vanaf welt temperatuurverschil ten opzichte van de referentiewaarde met een optisch en akoestisch signal voet worden gereageerd.

Druk hiervoortijdens de referentiewaarop het display 5 wordt getoond, de knop 10 resp. de knop 12 Met behulp van deze knop beweegt op het display het symbol boven de selectie van het tolerantiebereik 9aar rechts (resp. links ()

Kies zo uit de onder het display weergegeven keuze van het tolerantiebereik:

OFF

0,5°C 1°F

3°C 5°F

5,5°C 10°F

- Temperatuurafwijking scannen

Kies, zoals hierboven beschreiben, een referentietemperatuur.
Druk op de meetknop en richt de laserpointer 1 op de te meten plek. De temperatuur worden weergegeven op het display 5.
Houd tijdens het scannen de meetknop ingedrukt en beweeg de laserpunt langzaam en voortdurend over het te meten oppervlak. De temperatuurafwijkingen:tussen referentie- en meetwaarde worden als volgt weergegeven:

Optische weergave	Akoestische weergave	Oorzaak
Rode display-achtergrund	Snelle volgorde van geluidsignalen	De bovenste temperatuurgrens is overschreten
Groene display-achtergrund	Geen geluidsignal Binnen het ingestelde temperatuur-bereik
Blauwe display-achtergrund	Langzaam volgorde van geluidsignalen	De onderste temperatuurgrens is onderschreten

Toepassingsvoorbeeld

Om bijvoorbeeld het binnendringen van koude lucht in een ruimte tussen een raam en de muur te controleren, scant u eerst de temperatuur rond het kozijn, direct naast het gesloten raam. Kies de warmste plek van het kozijn als referentietemperatureur en verwolgens bijvoorbeeld een temperatuurverschil van 3^ / 5^ . Scan nu nogmaals gelijkmatig direct naast het kozijn van het raam. Een möglichk binnendringen van koude lucht met meer dan 3^ / 5^ verschil worden door de blauwe kleur en door een langzame volgorde van geluidsignalen aangegeven.

Batterijweergave

Op het display [5]verschijnt het batterij-symbol [2]dra de batterijspanning te laag is.

Als dit symbolism verschijnt, dient u, zoals beschreiben in het hoofdstuk „Batterijplaatsen/vervangen", een neue batterij teplaatsen.

Bij een lege batterij bestaat het gevaar, dat deze.gaatlekken. Bovendien is bij een lage batterijspanning een nauwkeurigheid van de meting conform de informatatie in de „Technische gegevens" nicht meer gewaarborgd.

Storingen oplossen

Opmerking: Het apparaat bevat gevoelige elektronische componenten.

Daarom is het möglichk dat het door radiografische apparaten in de directe omgeving gestoord worden. Bij eventuele functionele storingen要去en möglichke storingsbronnen uit de omgeving van het product worden verwijderd.

Opmerking: Elektrostatice ontladingen können tot fonctionele storingen leiden. Verwijder in geval van dergelijkke functionele storingen even de batterij enplaats deze opnieuw in het apparaat.

De volgende tabel helpt bij het lokaliseren en verhelpen vankleinere storingen:

Storing MogelijkeoorzaakOplossing

Het display 5 geeft niets meer.	De batterij 13 werk nicht correct geplaatst.	Plaats de batterij volgens de afbeelding op het batterijvakdeksel 4 (afb. C).
	De batterij is verbruikt. Plaats een neue batterij.

Op het display	De te meten temperatuur ligt
verschijnt de	onder het te meten bereik	Een meting van een derge-
weergave " ".	(<-50 °C resp. -58 °F).	lijeke temperatuur is nicht mo-
Op het display	De te meten temperatuur ligt	gelijk met deze thermometer.
verschijnt de	boven het te meten bereik
weergave " ".	(>+380 °C resp. +716 °F).

Onderhoud en reiniging

Zorg ervoor, dat tijdens het reinigen geen water in het apparaatterecht komt!

Reinig het product regelmatig met een droge, pluisvrije doek.

Bij hardnekige verontreinigungen van het apparaatkest u een ietwat vochtig doekje met een beetje afwasmiddel gebruiken.

Zorg ervoor, dat er geen voorwerpen in de opening van de infrarood sens zerecht komen. Reinig de opening, indien nodig, uitsluitend met perslucht met een geringe druk.

- Afvoeren

De verpakking bestaatuit milieuvriendelijke grondstoffen die u via deplaatselijke recyclingcontainers kunt afvoeren.

Informatie over de möglichkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijkke overheid. Over afgitheplaatsen en hun openingsstijden kutu zich bij uw aangewezen instantie informeren.

Batterijenmonary.

Garantie

Het apparaat wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geprodueerd en voor levering grondig getest. In geval van schade aan het product kunt urechtmatig beroep doeon op de verkoper van het product. Deze wettelijkrechten worden door once hierna vermelde garantie Niet beperkt.

U ontvangt op dit apparaat 3aar garantie vanaf de aankoopdatum. De garantiperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wonneer binnen 3aar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - maar once keuze - Gratis voor u gerepareerd of verrangen. Deze garantie komt te verrallen als het product beschadigd worden, Niet correct gebruikt of onderhoven worden.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is Niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of derge-lijke onderdelen, die gemaaktং van glas.
