Z31361 - Bevestigingsriem POWERFIX - Gratis gebruiksaanwijzing en handleiding

Producttype	Bevestigingsriem met ratelspanner
Merk	Powerfix
Model	Z31361
Beoogd gebruik	Vastzetten, bevestigen en beveiligen van ladingen op voertuigplatforms (niet heffen of dragen)
Lengte	Ongeveer 5 meter
Materiaal van de riem	Polyester (PES)
Maximale voorspankracht (handmatig)	50 daN (500 N) – met één hand zonder hefboom aan te brengen
Spanmechanisme	Ratel met handgreep en vergrendeling
Inhoud van de levering	1 riem met ratelspanner, 1 gebruiksaanwijzing
Onderhoud en reiniging	Wassen met lauw water en neutraal reinigingsmiddel; de ratel matig invetten zonder contact met de riem
Opslag	Droge, goed geventileerde en koele plaats, uit de buurt van chemicaliën
Gebruikstemperatuur	-40 °C tot +120 °C voor polyester (PES)
Chemische bestendigheid	Bestand tegen minerale zuren; gevoelig voor hete alkalische oplossingen
Veiligheid – voor gebruik	Controleren op schade (doorgesneden draden, vervormingen, onleesbare markering)
Veiligheid – tijdens het vastzetten	Gebruik ten minste twee identieke riemen; bescherm scherpe randen; niet knopen
Veiligheid – na het vastzetten	Controleer regelmatig de spanning tijdens de rit
Herstelbaarheid	Reparaties alleen door de fabrikant of bevoegd personeel; riem buiten gebruik als label ontbreekt
Afvoeren	Verpakking recyclebaar; gebruikt product naar het recyclagepark
Commercieel gebruik	Niet bedoeld voor commercieel gebruik

Veelgestelde vragen - Z31361 POWERFIX

Hoe gebruik ik de bevestigingsriem Z31361 correct?

Wikkel de riem om de lading, open de handgreep van de ratel, steek de riem door de gespleten as, span vervolgens door de handgreep te bedienen. Zorg dat u minimaal 1,5 winding en maximaal 3 windingen op de ratel wikkelt. Sluit na het spannen de handgreep in de basispositie.

Wat is de maximale spankracht die ik met de hand kan uitoefenen?

De aanbevolen maximale kracht is 50 daN (500 N), aan te brengen met één hand zonder extra stang of hefboom.

Kan ik deze riem gebruiken om ladingen te heffen?

Nee, deze riem is uitsluitend ontworpen om ladingen op een voertuig vast te zetten, te bevestigen en te beveiligen. Hij mag niet worden gebruikt om ladingen te heffen of te dragen.

Hoe controleer ik of de riem in goede staat is voor gebruik?

Inspecteer de riem visueel: geen doorgesneden draden, sneden, vervormingen of onleesbare markering. Controleer ook de ratel: geen scheuren, corrosie of vervorming >5% van de haakopening.

Wat te doen als de riem beschadigd is?

Gebruik de riem niet meer. Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant of bevoegd personeel. Repareer nooit zelf een beschadigde riem.

Hoe onderhoud ik de riem en de ratel?

Was de riem met lauw water en een neutraal reinigingsmiddel. Maak de ratel regelmatig schoon en vet hem matig in, waarbij u vetcontact met de riem vermijdt. Bewaar op een droge, koele plaats, uit de buurt van chemicaliën.

Wat is het temperatuurbereik voor gebruik?

De polyester (PES) riem kan worden gebruikt tussen -40 °C en +120 °C. In aanwezigheid van chemicaliën kan dit bereik kleiner worden.

Hoeveel riemen moet ik gebruiken voor een veilige bevestiging?

Gebruik voor een plakbevestiging ten minste twee identieke riemen. Gebruik voor een diagonale bevestiging twee paar identieke riemen. Verdeel ze gelijkmatig over de lading.

Kan ik de riem gebruiken op scherpe randen zonder bescherming?

Nee, laat de riem nooit direct over scherpe randen lopen. Gebruik hoekbeschermers of beschermende omhulsels om schuring te voorkomen.

Hoe ontspan ik de riem veilig?

Controleer voordat u ontspant of de lading stabiel is en niemand in de buurt is. Klap de handgreep open, druk op de vergrendeling, klap de handgreep volledig naar beneden en verwijder vervolgens de riem van de gespleten as.

GEBRUIKSAANWIJZING Z31361 POWERFIX

Bedienings- en veiligheidsinstructies

IAN 42859

NL/BE Bedienings- en veiligheidsinstructies

Doelmatig gebruik.. 82

Onderdelenbeschrijving.. 83

Algemeneveiligheidsinstructies.. 84

Veiligheidsinstrumentes voor sjorbanden......Pagina 85

Praktische tips voor het gebruik en het onderhoud van sjorbanden......Pagina 89

Bediening 92

Sjorband aanbrengen.. 92

Sjorband losmaken . 94

Reiniging en onderhoud.. 95

Afvalverwijdering.. 95

Spanband met rate

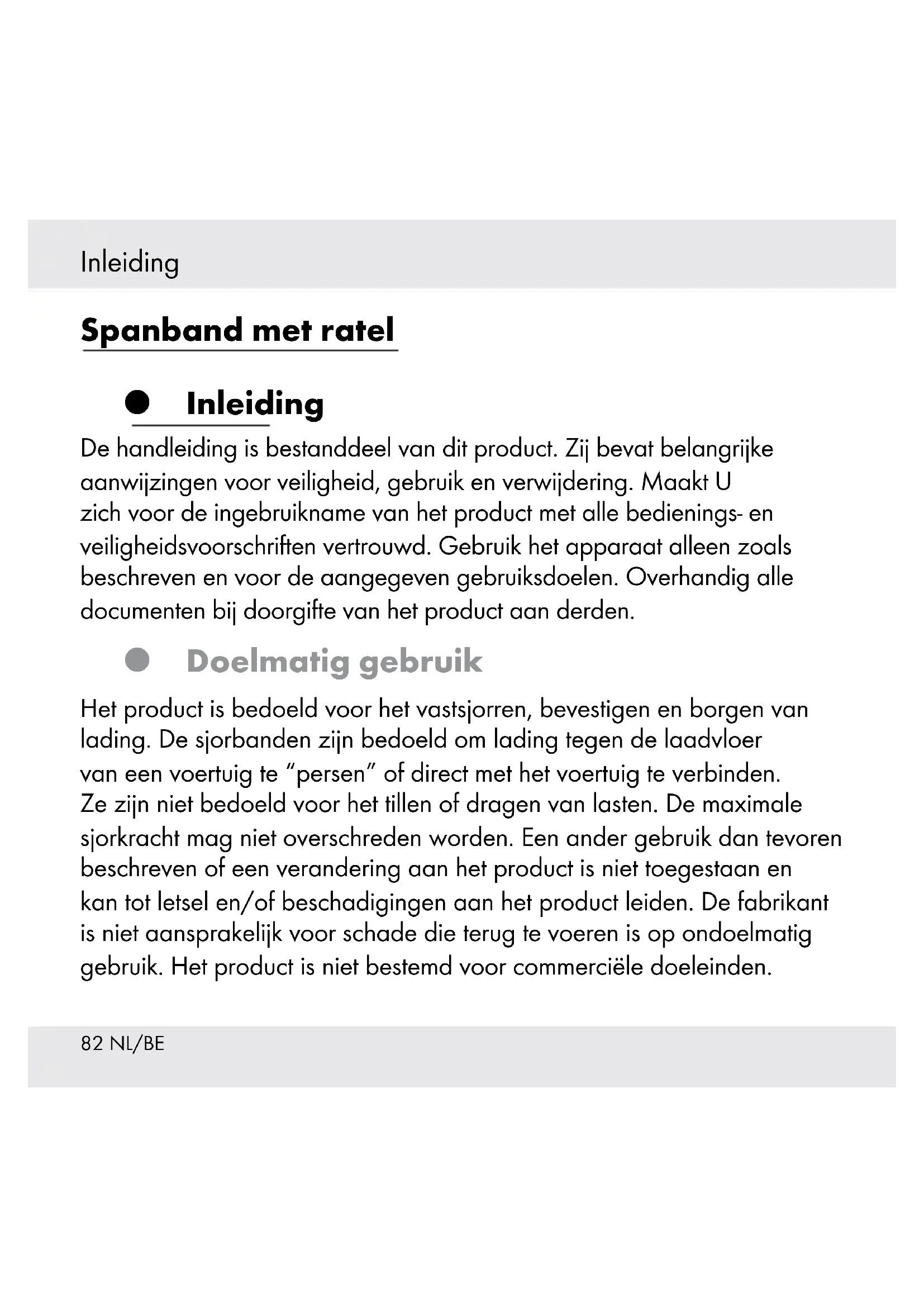

Inleiding

De handleiding is bestanddeel van dit product. Zij bevat belangrijke aanwijzingen vooreiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- eneiligheidsvoorschriften vertrouwd. Gebruik het apparaat alleen zoals beschreiben en voor de aangegeven gebruiksdoelen. Overhandig alle documenten bij doorgifte van het product aan derden.

Doelmatig gebruik

Het product is bedoeld voor het vastsjorren, bevestigen en borgen van lading. De sjorbanden zijn bedoeld om lading gegen de laadvloer van een voertuig te "persen" of direct met het voertuig te verbinden. Zeijken Niet bedoeld voor het tillen of dragen van lasten. De maximale sjorkracht mag Niet overschreten worden. Een ander gebruik dan tevoren beschreiben of een verandering aan het product is Niet toegestaan en kan tot letsel en/of beschadigingen aan het product leiden. De fabrikant is Niet aansprakelijk voor schade die terug te voeren is op ondoelmatig gebruik. Het product is Niet bestemd voor commerciele doeleinden.

Onderdelenbeschrijving

1 Ratelgreep
2 Ratelborging
3 Sleucas
4 Sjorband

Technische gegevens

Lengte: ca. 5m (L

Controller direkt na het uitpakken de omvang van de levering op volledigheid alsook de onberispelijke staat van het product en alle onderdelen.

1 x spanband met ratel
1 x gebruiksaanwijzing

Veiligheidsinstructies

BEWAAR ALLE VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN VOOR LATER GEBRUIK!

Algemene veiligheidsinstructies

VOOR ONGEVALLEN VOOR KLEINE KINDEREN EN JONGEREN! Laat kinderen nooit zonder toezicht hanteren met het verpakkingsmaterial of het product. Er bestaat gevaar voor verstikking door verpakkingsmaterial en levensgevaar door wurgen. Kinderen onserschatten de bevaren vaak. Houd kinderen steeds verwijderd van het product. Dit product is geén spelgoed.

Gebruik het product zicheer als het beschadigd is.
■ Controleer of alle onderdelen op de voorgeschreiben wijze gemonteerd zich. Bij ondeskundige montage bestaat gevaar voor letsel.

Veiligheidsinstrumenties voor sjorbanden

■ Controleer de sjorband voör ieder gebruik op mogelijkke schade. Gebruik de sjorband in geén geval als hij beschadigingen vertoont.
- Controller vooral met uiterste zorg sjorbanden die in contact zichn gekomen met gevaarlijke stoffen of die verontreinigd zichn. LaatDEXe eventueel door de fabrikant controleren.
Laat de sjorbanden en alle bijbehorende onderdelen minstens eenmaal per Jaar controleren door een vakman. Al naargelang de gebruiksomstandigheden en de bedrijfssituatie konnen tussentijdse controls door een vakman nodig zich.
Gebruik de sjorband in geén geval bij:

-draadbreuken of - insnijdingen, vooral inkepingen aan de rand of andere bedenkelijkbe geschadigingen
-ontbrekende of onleesbaar geworden kenmerking
-beschadigingen aan de verbindingen, verrormingen door warmteinvloed (wrijving, straling)
-schade als gevolg van contact met agressieve stoffen.

Veiligheidsinstructies

Gebruik de ratels in geén geval bij:

-scheuren, breuken of aanzienlijke roestvorming of -schade
- verwijding >5% (5% in de haakbek of algemene cervormingen)
-zichtbare, blijvende verrorming van dragende delen

Reparaties aan sjorbanden mogen alleen worden uitgevoerd als de kenmerking van de fabrikant, het materiaal en de geoorloofde trekkracht op het etiket duidelijk te lezen zijn. Deze reparaties mogen alleen worden uitgevoerd door de fabrikant of door hem daartoe geauthoriseerde Personen. Zij dienen te waarborgen dat de na de reparatie wee ter gebruiksklare sjorbanden de oorspronkelijk op het etiket aangegeven maximaal geoorloofde trekkracht bereiken.

Belast de sjorbanden nooit zwaarder dan op het etiket als geoorloofde trekkracht vermeld staat (zie ook "Technische gegevens").
Kies de geschikte sjorband voor de desbetreffende sjorwijze, trekkracht en laadvloer (zie kenmerking op het etiket).

Veiligheidsinstructies

VooRZICHTIG! GEVAAR VooR oNGEVALLEN! Kies steeds de geschikte sjorbanden, sjorpunten en sjormethode. Niet alleen de afmetingen, de vorm en het gewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort lading zich bepalend voor de juiste keuze.

• Overtuig u ervan dat de voertuigdelen waaraan de lading bevestigd moet worden, ook voldoende stabel zich.

VooRZICHTIG! Naast de versnellingskrachten tijdens het rijden hunnen ook zijdelingse krachten ontstaan door bijv. wind.

Trek sjorbanden nooit over ruwe oppervlakken of scherpe randen als deze Niet van een geschikte bescherming voorzien zijn.
Let op dat de sjorbanden nicht verdraaien, maar over de hele bredte dragen.

Plaats geen voorwerpen op de sjorband als deze daardoor beschadigd kan raken.
Houd de sjorband verwijderd van hete oppervlakken.
Verdeel de sjorbanden gelijkmatig over de te borgen lading.
Gebruik sjorbanden nooit als aanslagmiddel.
Verleng de ratelgreemiet om grotere spankrachten te bereiken als dit in de desbeteffende gebruiksaanwijzing Niet uitdukkelijk worden toegestaan.

Veiligheidsinstructies

VooRZICHTIG! GEVAAR VooR oNGEVALLEN! Bij gebruik van extra aanslagmiddelen en sjorvoorzieningen bij het sjorren要去 worden opgelet dat deze bij de sjorband passen.

Voor de veilige bevestiging van de lading moet minstens 1,5 wikkeling van de sjorband op de ratel worden gebracht.
Span de sjorbhandmatig zo ver dat nicht meer dan 3 bandwikkelingen op de ratel要去en worden gebracht om de lading te spannen.
Bij daklading mogen de maximumgegevens van de fabrikant nooit overschreten worden.

VooRZICHTIG! GEVAAR VooR oNGEVALLEN! Let bij het neersjorren op de vereiste voorspankracht. U hebt minstens 2 sjorbanden nodig. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en tweeaar identieke sjorbanden bij het diagonalalsjorren.

Voorlichtig! GEVAAR VooR oNGEVALLEN! Controleer tijdens de rit regelmatig of de lading nog correct bevestigd is en span de sjorbanden eventueel nog een keer.

Praktische tips voor het gebruik en het onderhoud van ...

Praktische tips voor het gebruik en het onderhoud van sjorbanden

1. Bij de keuze en het gebruik van de sjorbanden要去 rekening worden gehonden met de vereiste trekkracht, de toepassing en de soort lading. Niet alleen de afmetingen, de vom en het gewicht van de lading, maar ook de geplande gebruikswijze, de transportomgeving en de soort ladingঃn bepalend voor de juiste keuze. Gebruik omwille van de stabiliteit minimaal twee identieke sjorbanden voor het neersjorren en twee staat identieke sjorbanden bij het diagonaalsjorren.
2. Op grond van verschillend gedrag en uitrekking onder last mogen nooit verschillende sjormiddelen (bijv. sjorkettingen en sjorbanden van kunstvezels) voor het sjorren van bezelfde lading worden gebruikt. Bij gebruik van extra aanslagmiddelen en sjorvoorzieningen bij het sjorren要去 worden opgelet dat deze bij de sjorband passen.
3. Opening van de sjorbevestiging: vór het openen dient u te waarborgen dat de lading ook zonder borging nog veilig staat en de lossende person geen gevaar loopt. Zo nodig要去en de voor het verdere transportoodzakelijksjormiddelenal eerder aan de lading bevestigd worden, zodate de lading Niet kan kantelen of vallen. Dit geldt ook wonneer u spanelementen gezruikt die veilig verwijderen möglichk make.

Praktische tips voor het gebruik en het onderhoud van ...

1. Vóor het begin van het loseen要去en de sjorbanden zover losgemaakt zich dat de last vrij staat.
2. Tijdens het laden en losesen dient u op eventueel laaghangende bovenleidingen in de omgeving te letten.

3. De materialen waarvan deze sjorbanden gemaakt zich, beschikken over verschillende waterrstanden gegenover chemische invloeden. De aanwijzingen van de fabrikant of leverancier moeten in acht worden genomen als te verwachten is dat de sjorbanden in contactkommen met chemicaliën. Daar bij moet u er rekening mee houden dat deuitwerkingen van de chemische reacties toenemen naarmate de temperatuur stijgt. Het waterrandsvermogen van kunstvezels met betrekking tot chemische invloeden is onderstaand nader toegelicht.

4. Polyester is redelijk bestand gegen minerale zuren. Alkalische zuren können het materiaal gantasten.

5. Onbedenklijke zour- of loopoglossingen können door verdamping za sterk geconcentreerd raken dat zij schade veroorzaken. Verontreinigde sjorbanden要去en onmiddelijk verwijderd, in koud water gespoeld en aan de lucht gedroogd worden.

6. Deze sjorbanden zijn geschikt voor toepassing in de volgende temperatuurbereiken:

7. 40^ tot +120^ voor polyester (PES);

Praktische tips voor het gebruik en het onderhoud van ...

Al naargelang de chemische omgeving kuren deze temperatuurbereiken variieren. In dat geval dient u advies te vragen bij uw leverancier of de fabrikant. Een verandering van de omgevingstemperatuur tijdens het transport kan de kracht in de sjorband beinvloeden. Na bereiken van een warm gebied dient u de sjorkracht dan ook te controleren.

1. Als sjorbanden aanwijzingen voor beschadigingen vertonen,要去en bijten gebruik genomen en voor reparatie waar de fabrikant gestuurd worden. Onderstaande punten要去en alsindicatie voor een beschadiging worden gezien:

-bij sjorbanden (die buiten gebruik要去en worden genomen): scheuren, insnijdingen en breuken in lastdragende verzels en naden, overvormingen door warmte-inwerking

-bij beslagwerk aan de uiteinden en bij spanelementen: verwormingen, scheuren, duidelijk zichbare slijtage en roest. Alleén sjorbanden met een identificatie-etiket mogen gerepareerd worden. Bij toevallig contact met chemicalien moet de sjorband buiten gebruik genomen worden en dient u de fabrikant of leverancier om advies te vragen.

1. U dient er altijd op te letten dat de sjorband nicht beschadigd worden door de kanten van de lading waaraan hij worden bevestigd. Het is

Praktische tips voor het gebruik en het onderhoud … / Bediening

raadzaam om regelmatig een visuele controle uit te voeren.

1. Gebruik alleén sjorbanden die over een goed leesbaar etiket met kenmerking beschikken.
2. Sjorbanden mogen nicht worden overbelast: de maximale handkracht van 500 N (50 daN op etiket; 1 daN 1 kg) mag maar met een hand worden uitgeoefend. Het is Niet toegestaan, Mechanische hulpmiddelen zoals stangen, hefbomen enz. te gebruiken, tenzij deze deel uitmaken van het spanelement.
3. Sjorbanden met knopen mogen nicht worden gebruikt.
4. Voorkom schade aan de etiketten door deze van ladingkanten en zo mogelijk van de lading verwijderd te houden.
5. Sjorbanden要去en door middel van beschemhoezen en / of randbeschermers gegen wrijving en slijtage evenals gegen schade door ladingen met scherpe randen beschermd worden.

Bediening

Sjorband aanbrengen

De gekozen sjorband要去 zowel sterk als lang genoeg zijn voor de gewenste toepassing en sjormethode. Waarborg altijd een goede werkwijze bij het sjorren: het aanleggen en verwijderen van de sjorbanden要去 voór begin van de rit worden gepland. Tijdens een

92 NL/BE

lange rit要去 rekening worden gehonden met gedeelelijk losengen van de lading. Het aantal sjorbanden要去 worden berekend volgens EN 12195-1. U mag voor het neersjorren alleén sjorsystemen gebruiken die op het etiket gekenmerkt toen voor het neersjorren met voorspankracht STF.

Leg de sjorband om de lading.
Open de ratelgren breng de sleufas 3 in de invoerpositie voor de sjorband 4 (zie afb. A III).
Voer de sjorband de sleufas 3 van de ratel. Trek hem voorzichtig door de sleufas 3 totdat de sjorband 4 strak gegen de lading ligt.
Span de sjorband door de ratelgreeneen en wee ter bewegen (zie afb. A I-III). Span de sjorband totdat de gewenste spanning bereikt is.

opmerking: waarborg dat minimaal 1,5 en maximaal 3 wikkelingen van de sjorband 4 op de sleufas 3 voorhanden zichn.

Breng de ratelgreepin de basisstand (zie afb. A I). De lading is nu geborgd.

Bediening

Siorband losmaken

VOORZICHTIG! Controller eerst of de lading veilig staat.
Waarborg dat de lading ook zonder de sjorband nog veilig staat en nicht maar beneden kan vallen.
VOORZICHTIG! GEVAAR VOOR LETSEL! Waarborg dat zich geén Personen in de buurt van de lading bevinden verwijl u de sjorband losmaakt. Neerstortende delen können letsel veroorzaken.
VOORZICHTIG! GEVAAR VOOR LETSEL! Bij het openen van de sjorbanden worden de voorspankracht in een keer vrijgeven. Open de sjorband dus uitermate voorzichtig.

Opmerking: let er vór het loseen op dat de sjorbevestiging zo ver is losgemaakt dat de lading vrij staat.

Breng de ratelgreepin de uiterste stand (zie afb. A III).
Druk op de ratelborgingen klap de ratelgreep 1 tot aan de eindaanslag om (zie afb. B).
Trek de sjorbanhelemaal uit de sleufas 3.
Haal de sjorband van de lading los.

Reiniging en onderhoud

Opmerking: door regelmatig onderhoud blijven de kwaliteit en de functionaliteit van de sjorband behouden.

Reinig de sjorband met handwarm water en een ph-neutral wasmiddel. Gebruik geén agressieve reinigingsmiddelen.
De spanratel要去 regelmatig gereinigd en verwolgens iets gesmeerd worden. Let bij het smeren op dat delen die met de sjorband in contact kommt, Niet gesmeerd worden.
Bewaar de spanband op een droge, goed geventileerde, koele plaats.
Vermijd contact met chemicalien, zuren en logen damit deze desjorband können beschadigen.

Afvalverwijdering

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten=kunt afvoeren.

Uw gemeinselijke milieudienst kan u informatie given over de afvalverwijdering van uitgediende producten.
